聚甲基丙烯酸甲酯

聚甲基丙烯酸甲酯聚合物聚甲基丙烯酸甲酯（Poly(methyl methacrylate)，简称PMMA）是一种常见的聚合物，具有广泛的应用领域。

它具有优异的透明性、耐候性和机械性能，使其成为许多领域的重要材料。

本文将介绍聚甲基丙烯酸甲酯聚合物的合成方法、物理性质和应用领域等内容。

聚甲基丙烯酸甲酯是通过甲基丙烯酸甲酯单体的聚合反应得到的。

聚合反应可以通过不同的方法进行，常见的有自由基聚合、阴离子聚合和阳离子聚合等。

其中，自由基聚合是最常用的方法。

自由基聚合通常通过引发剂引发，如过氧化苯甲酰（benzoyl peroxide）等。

在适当的反应条件下，甲基丙烯酸甲酯单体会发生聚合反应，形成聚甲基丙烯酸甲酯链。

聚甲基丙烯酸甲酯聚合物具有许多优异的物理性质。

首先，它具有良好的透明性，透过率高达92％以上，接近玻璃的透明度。

此外，聚甲基丙烯酸甲酯具有较高的抗冲击性能，是一种优秀的耐冲击材料。

它还具有较高的硬度和刚性，能够保持形状稳定性。

此外，聚甲基丙烯酸甲酯还具有优异的耐候性和耐化学性，能够在阳光、雨水和一些化学物质的作用下保持其性能和外观。

聚甲基丙烯酸甲酯在许多领域中得到广泛应用。

首先，在建筑和装饰领域，聚甲基丙烯酸甲酯常用于制作透明板材、照明设备和装饰材料等。

由于其优异的透明性和耐候性，聚甲基丙烯酸甲酯制品可以在户外环境中长时间使用而不退色或变黄。

其次，在汽车工业中，聚甲基丙烯酸甲酯可以用于制作汽车灯罩、车窗和室内装饰件等。

其高硬度和抗冲击性能使其能够在汽车碰撞时提供保护。

此外，聚甲基丙烯酸甲酯还用于制作光学镜片、眼镜和显示器件等。

由于其高透明度和低密度，聚甲基丙烯酸甲酯制品比玻璃制品更轻便，并且不易破碎。

聚甲基丙烯酸甲酯聚合物是一种具有广泛应用的材料。

它通过甲基丙烯酸甲酯单体的聚合反应得到，具有优异的透明性、耐候性和机械性能。

在建筑、汽车、光学等领域中，聚甲基丙烯酸甲酯聚合物发挥着重要的作用，为各种产品提供了优异的性能和外观。

聚甲基丙烯酸甲酯的分子量1. 什么是聚甲基丙烯酸甲酯？好家伙，今天我们来聊聊聚甲基丙烯酸甲酯，听起来是不是很高大上？其实这玩意儿在咱们的生活中可不陌生，别看名字复杂，它可是个很实用的小家伙。

聚甲基丙烯酸甲酯，简称PMMA，很多人更爱叫它“亚克力”或者“有机玻璃”。

你知道吗，这东西的透光性可跟水晶媲美，常常用来做各种漂亮的装饰品、广告牌，甚至是汽车灯罩，简直就是个多面手。

2. 分子量的重要性2.1 为什么分子量很重要？咱们首先要搞清楚分子量这玩意儿到底是个啥。

简单来说，分子量就像是一个分子的大牌号，告诉我们它有多重。

如果分子量太低，材料可能脆弱得像纸一样，根本不堪一击；如果分子量太高，又可能导致加工困难。

总之，分子量就像是聚甲基丙烯酸甲酯的“身份证”，让我们知道它到底有多牛。

2.2 如何测量分子量？说到测量分子量，听起来就有点高科技了。

其实，最常用的方法是凝胶渗透色谱（GPC）。

这就像是给PMMA洗个澡，把它放在一堆小珠子上，让它自己游泳，顺便告诉我们它的大小。

这个过程可得小心翼翼，毕竟，要把这个小家伙的真实面貌展现出来，可不是一件容易的事！3. 分子量对性能的影响3.1 不同分子量的PMMA有啥不同？如果说低分子量的PMMA像个小孩子，活泼好动，但耐受能力差，那高分子量的PMMA就像个稳重的大叔，厚实，能扛得住。

高分子量的PMMA通常更耐磨，更坚固，适合用在需要长时间使用的地方。

而低分子量的则适合做一些轻便的东西，比如小玩意儿，甚至是某些工艺品。

3.2 如何选择合适的分子量？那我们该如何选择适合的分子量呢？这就得看具体需求了。

如果你是搞工业的，可能更喜欢那些高分子量的材料，毕竟耐用最重要；而如果你是做艺术创作的，可能会喜欢低分子量的，那样更容易加工，灵活性强，简直就是创作的好帮手。

4. PMMA的应用场景聚甲基丙烯酸甲酯的应用真的是五花八门，随便举几个例子就能让你惊掉下巴。

首先，PMMA常常被用来做水族箱，透明度超高，鱼儿在里面游来游去，简直美得不要不要的。

聚甲基丙烯酸甲酯分子式聚甲基丙烯酸甲酯（Poly(methyl methacrylate)，简称PMMA）是一种广泛应用的高分子材料，其分子式为C5H8O2。

它具有优良的透明性、耐候性、机械强度和加工性能，被广泛应用于建筑、汽车、电子、医疗器械等领域。

一、PMMA的制备方法1. 自由基聚合法：将甲基丙烯酸甲酯（MMA）与自由基引发剂在溶剂中进行聚合反应。

2. 溶液聚合法：将MMA溶解在适当的溶剂中，加入引发剂进行聚合反应。

3. 悬浮聚合法：将MMA悬浮于水中，加入引发剂进行聚合反应。

4. 均相聚合法：将MMA与溶剂和引发剂混合后，在高温下进行聚合反应。

二、PMMA的物理化学性质1. 密度：1.18 g/cm³；2. 熔点：160-165℃；3. 抗张强度：60-90 MPa；4. 弹性模量：2400-3000 MPa；5. 抗冲击强度：2-4 kJ/m²；6. 折射率：1.49；7. 透明度：92%以上。

三、PMMA的应用领域1. 建筑领域：作为建筑材料，PMMA可用于制作天窗、墙板、隔断等。

2. 汽车领域：PMMA可用于汽车灯罩、后视镜等部件。

3. 电子领域：PMMA可用于制作光纤、显示屏等。

4. 医疗器械领域：PMMA可用于制作人工眼球、牙齿修复材料等。

四、PMMA的加工方法1. 注塑成型法：将加热融化的PMMA注入模具中，冷却后得到所需形状的制品。

2. 挤出成型法：将加热融化的PMMA通过挤压机挤出成所需形状的制品。

3. 热成型法：将PMMA板材加热软化后，通过吸塑或热弯成所需形状的制品。

五、PMMA的注意事项1. PMMA易受紫外线影响而变黄变脆，应注意避免长时间暴露在阳光下；2. PMMA不耐高温，不宜接触火源；3. PMMA易受到有机溶剂的腐蚀，应避免接触酸碱等化学物质。

总之，PMMA作为一种广泛应用的高分子材料，在各个领域都有着重要的应用价值。

在使用过程中，需要注意其物理化学特性和加工方法，并避免对其产生损害。

聚甲基丙烯酸甲酯聚甲基丙烯酸甲酯（Poly(methyl methacrylate)简称PMMA）是一种广泛应用的聚合物材料。

它具有优异的透明度、高强度和良好的耐候性等特点，被广泛应用于建筑、汽车、光学器件等领域。

本文将从聚甲基丙烯酸甲酯的制备方法、物性表征以及应用领域等方面进行介绍。

一、聚甲基丙烯酸甲酯的制备方法1. 逐步聚合法：首先将甲基丙烯酸甲酯单体与引发剂加入反应釜中，经过一系列的反应步骤，得到聚合物。

这种方法常用于小规模的实验室制备。

2. 均相聚合法：在适当的溶剂中，将甲基丙烯酸甲酯单体与引发剂进行均相溶液聚合。

该方法适用于大规模生产，能获得更高的聚合度和更均匀的分子量分布。

3. 残留体系聚合法：通过将甲基丙烯酸甲酯单体与引发剂固定在聚合剂载体上，通过体系热解或紫外辐射等方式来释放聚合物。

这种方法能够实现可控的聚合反应，得到具有特定结构的聚甲基丙烯酸甲酯。

二、聚甲基丙烯酸甲酯的物性表征1. 透明度：聚甲基丙烯酸甲酯具有优异的透明度，其透明度与玻璃相当，而密度只有玻璃的一半。

这使其广泛应用于自动车窗、光学仪器和观察窗等领域。

2. 强度：聚甲基丙烯酸甲酯具有较高的强度，比普通玻璃更耐冲击，减少了由于碎裂而造成的伤害。

3. 耐候性：聚甲基丙烯酸甲酯具有良好的耐候性，不易受紫外线照射、湿度、高温等环境因素的影响。

因此，它常用于室外标牌、车身配件等需要耐候性的领域。

4. 气密性：聚甲基丙烯酸甲酯具有很好的气密性，能够有效阻挡氧气和水蒸气的渗透，保护容器内部物品的质量。

三、聚甲基丙烯酸甲酯的应用领域1. 建筑领域：聚甲基丙烯酸甲酯常用于建筑领域中的采光板、隔热材料和玻璃替代品等产品。

其透明度和强度使其成为理想的建筑材料之一。

2. 汽车领域：在汽车制造过程中，聚甲基丙烯酸甲酯被广泛应用于车窗、后视镜、仪表盘等部位。

其高强度和耐候性保证了汽车零部件的长期使用。

3. 光学器件：由于其透明度和光学性能，聚甲基丙烯酸甲酯在光学器件领域有着广泛的应用。

PMMA概念引言随着科技的不断发展和进步，新材料的研究和应用也在不断涌现。

其中，PMMA（聚甲基丙烯酸甲酯）作为一种重要的高分子材料，广泛应用于各个领域。

本文将从定义、结构、制备、性质和应用等方面，对PMMA进行全面、详细、完整且深入地探讨。

一、定义PMMA是一种合成树脂，全称为聚甲基丙烯酸甲酯（PolyMethyl MethAcrylate）。

它是由甲基丙烯酸甲酯（Methyl MethAcrylate，简称MMA）通过聚合反应制得的一种聚合物。

其化学式为(C5O2H8)n。

二、结构PMMA的化学结构由甲基丙烯酸甲酯单体通过链延伸反应得到。

它的结构特点主要包括： 1. 聚合物链：由多个甲基丙烯酸甲酯单体通过共价键连接而成。

2. 重复单元：聚合物中重复出现的基本结构单元为甲基丙烯酸甲酯。

3. 主链结构：PMMA 的主链由碳原子通过单键与甲基丙烯酸甲酯基团相连。

三、制备PMMA的制备过程通常包括以下几个步骤： 1. 单体准备：将甲基丙烯酸甲酯与适量的引发剂、溶剂等混合，制备成单体溶液。

2. 聚合反应：将单体溶液加至反应釜中，通过控制温度和时间等条件，引发聚合反应。

3. 固化处理：将聚合得到的物质进行固化处理，以提高其物理性能。

四、性质PMMA具有以下主要性质： 1. 透明度高：PMMA具有良好的透明性，可透过大部分的可见光。

2. 机械性能好：PMMA具有较高的强度和硬度，具有一定的抗冲击性。

3. 热稳定性：PMMA在一定温度范围内，能够保持良好的化学稳定性。

4. 耐化学性能：PMMA对酸、碱等常见化学品具有一定的耐腐蚀性。

5. 加工性好：PMMA具有良好的热塑性，可通过注塑、挤出等加工方式制作成各种形状。

五、应用由于其优异的性能，PMMA在各个领域得到了广泛应用，包括但不限于： 1. 光学领域：PMMA透明度高，被广泛应用于光学透镜、眼镜镜片等制品中。

2. 建筑领域：PMMA可以制作具有良好耐候性的建筑材料，如采光板、楼宇外墙等。

聚甲基丙烯酸甲酯Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】聚甲基丙烯酸甲酯以丙烯酸及其酯类聚合所得到的聚合物统称丙烯酸类树酯，相应的塑料统称聚丙烯酸类塑料，其中以聚甲基丙烯酯甲酯应用最广泛。

聚甲基丙烯酸甲酯缩写代号为PMMA，俗称有机玻璃，是迄今为止合成透明材料中质地最优异，价格又比较适宜的品种。

一、性能聚甲基丙烯酸甲酯是刚性硬质无色透明材料，密度为，折射率较小，约，透光率达92%，雾度不大于2%，是优质有机透明材料。

1.力学性能聚甲基丙烯酸甲酯具有良好的综合力学性能，在通用塑料中居前列，拉伸、弯曲、压缩等强度均高于聚烯烃，也高于聚苯乙烯、聚氯乙烯等，冲击韧性较差，但也稍优于聚苯乙烯。

浇注的本体聚合聚甲基丙烯酸甲酯板材（例如航空用有机玻璃板材）拉伸、弯曲、压缩等力学性能更高一些，可以达到聚酰胺、聚碳酸酯等工程塑料的水平。

一般而言，聚甲基丙烯酸甲酯的拉伸强度可达到50-77MPa水平，弯曲强度可达到90-130MPa，这些性能数据的上限已达到甚至超过某些工程塑料。

其断裂伸长率仅2%-3% ，故力学性能特征基本上属于硬而脆的塑料，且具有缺口敏感性，在应力下易开裂，但断裂时断口不像聚苯乙烯和普通无机玻璃那样尖锐参差不齐。

40℃是一个二级转变温度，相当于侧甲基开始运动的温度，超过40℃ ,该材料的韧性，延展性有所改善。

聚甲基丙烯酸甲酯表面硬度低，容易擦伤。

聚甲基丙烯酸甲酯的强度与应力作用时间有关，随作用时间增加，强度下降。

经拉伸取向后的聚甲基丙烯酸甲酯（定向有机玻璃）的力学性能有明显提高，缺口敏感性也得到改善。

聚甲基丙烯酸甲酯的耐热性并不高，它的玻璃化温度虽然达到104℃，但最高连续使用温度却随工作条件不同在65℃-95℃之间改变，热变形温度约为96℃（），维卡软化点约113℃。

可以用单体与甲基丙烯酸丙烯酯或双酯基丙烯酸乙二醇酯共聚的方法提高耐热性。

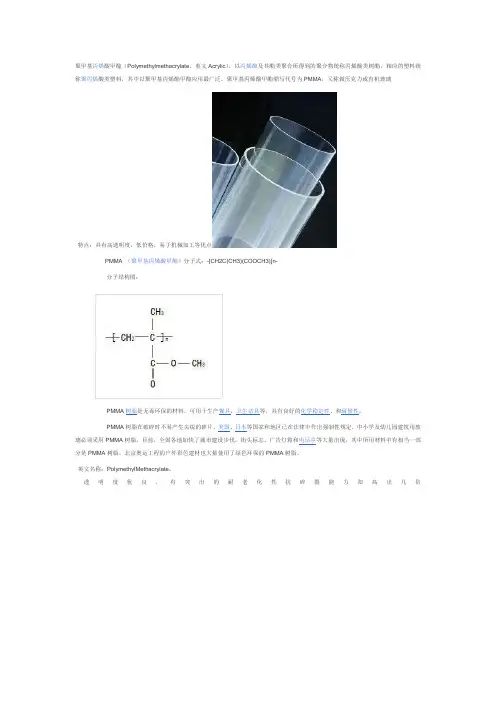

聚甲基丙烯酸甲酯（Polymethylmethacrylate，英文Acrylic），以丙烯酸及其酯类聚合所得到的聚合物统称丙烯酸类树酯，相应的塑料统称聚丙烯酸类塑料，其中以聚甲基丙烯酯甲酯应用最广泛。

聚甲基丙烯酸甲酯缩写代号为PMMA，又称做压克力或有机玻璃
特点：具有高透明度，低价格，易于机械加工等优点
英文名称：PolymethylMethacrylate。

透明度优良，有突出的耐老化性抗碎裂能力却高出几倍
应用
汽车工业（信号灯设备、仪表盘等），医药行业（储血容器等），工业应用（影碟、灯光散射器），电子产品的按键（特别是透明的）。

日用消费品（饮料杯、文具等）。

灯具、照明器材，例如各种家用灯具、荧光灯罩、汽车尾灯、信号灯、路标。

2．光学玻璃，例如制造各种透镜、反射镜、棱镜、电视机荧屏、菲涅耳透镜、相机透光镜片。

3．制备各种仪器仪表表盘、罩壳、刻度盘。

4．制备光导纤维。

5．商品广告橱窗、广告牌。

6．飞机座舱玻璃、飞机和汽车的防弹玻璃（需带有中间夹层材料）。

7．各种医用、军用、建筑用玻璃。

聚甲基丙烯酸甲酯以丙烯酸及其酯类聚合所得到的聚合物统称丙烯酸类树酯,相应的塑料统称聚丙烯酸类塑料，其中以聚甲基丙烯酯甲酯应用最广泛。

聚甲基丙烯酸甲酯缩写代号为PＭMA,俗称有机玻璃,是迄今为止合成透明材料中质地最优异,价格又比较适宜的品种。

一、性能聚甲基丙烯酸甲酯是刚性硬质无色透明材料，密度为1.18-1.19g/CM3,折射率较小,约1．4９,透光率达９2%,雾度不大于2％,是优质有机透明材料。

１．力学性能聚甲基丙烯酸甲酯具有良好的综合力学性能,在通用塑料中居前列,拉伸、弯曲、压缩等强度均高于聚烯烃,也高于聚苯乙烯、聚氯乙烯等，冲击韧性较差,但也稍优于聚苯乙烯。

浇注的本体聚合聚甲基丙烯酸甲酯板材(例如航空用有机玻璃板材）拉伸、弯曲、压缩等力学性能更高一些，可以达到聚酰胺、聚碳酸酯等工程塑料的水平。

一般而言，聚甲基丙烯酸甲酯的拉伸强度可达到50-77ＭPa水平,弯曲强度可达到9０－130MPa,这些性能数据的上限已达到甚至超过某些工程塑料。

其断裂伸长率仅2%-3%,故力学性能特征基本上属于硬而脆的塑料,且具有缺口敏感性，在应力下易开裂,但断裂时断口不像聚苯乙烯和普通无机玻璃那样尖锐参差不齐。

4０℃是一个二级转变温度,相当于侧甲基开始运动的温度，超过40℃，该材料的韧性,延展性有所改善。

聚甲基丙烯酸甲酯表面硬度低，容易擦伤。

ﻭ聚甲基丙烯酸甲酯的强度与应力作用时间有关，随作用时间增加，强度下降。

经拉伸取向后的聚甲基丙烯酸甲酯（定向有机玻璃)的力学性能有明显提高，缺口敏感性也得到改善。

ﻭ聚甲基丙烯酸甲酯的耐热性并不高,它的玻璃化温度虽然达到104℃，但最高连续使用温度却随工作条件不同在６5℃-95℃之间改变,热变形温度约为9６℃（1．18ＭＰa)，维卡软化点约113℃。

可以用单体与甲基丙烯酸丙烯酯或双酯基丙烯酸乙二醇酯共聚的方法提高耐热性。

聚甲基丙烯酸甲酯的耐寒性也较差,脆化温度约9.2℃。

聚甲基丙烯酸甲酯的热稳定性属于中等,优于聚氯乙烯和聚甲醛,但不及聚烯烃和聚苯乙烯，热分解温度略高于270℃,其流动温度约为１60℃，故尚有较宽的熔融加工温度范围。

聚甲基丙烯酸甲酯图为聚甲基丙烯酸甲酯(有机玻璃)聚甲基丙烯酸甲酯以丙烯酸及其酯类聚合所得到的聚合物统称丙烯酸类树酯，相应的塑料统称聚丙烯酸类塑料，其中以聚甲基丙烯酯甲酯应用最广泛。

聚甲基丙烯酸甲酯缩写代号为P MMA，俗称有机玻璃，是迄今为止合成透明材料中质地最优异，价格又比较适宜的品种。

一、性能聚甲基丙烯酸甲酯是刚性硬质无色透明材料，密度为1.18-1.19g/CM3，折射率较小，约1.49，透光率达92%，雾度不大于2%，是优质有机透明材料。

1.力学性能聚甲基丙烯酸甲酯具有良好的综合力学性能，在通用塑料中居前列，拉伸、弯曲、压缩等强度均高于聚烯烃，也高于聚苯乙烯、聚氯乙烯等，冲击韧性较差，但也稍优于聚苯乙烯。

浇注的本体聚合聚甲基丙烯酸甲酯板材（例如航空用有机玻璃板材）拉伸、弯曲、压缩等力学性能更高一些，可以达到聚酰胺、聚碳酸酯等工程塑料的水平。

一般而言，聚甲基丙烯酸甲酯的拉伸强度可达到50-77MPa水平，弯曲强度可达到90-130MPa，这些性能数据的上限已达到甚至超过某些工程塑料。

其断裂伸长率仅2%-3% ，故力学性能特征基本上属于硬而脆的塑料，且具有缺口敏感性，在应力下易开裂，但断裂时断口不像聚苯乙烯和普通无机玻璃那样尖锐参差不齐。

40℃是一个二级转变温度，相当于侧甲基开始运动的温度，超过40℃,该材料的韧性，延展性有所改善。

聚甲基丙烯酸甲酯表面硬度低，容易擦伤。

聚甲基丙烯酸甲酯的强度与应力作用时间有关，随作用时间增加，强度下降。

经拉伸取向后的聚甲基丙烯酸甲酯（定向有机玻璃）的力学性能有明显提高，缺口敏感性也得到改善。

聚甲基丙烯酸甲酯的耐热性并不高，它的玻璃化温度虽然达到104℃，但最高连续使用温度却随工作条件不同在65℃-95℃之间改变，热变形温度约为96℃（1.18M Pa），维卡软化点约113℃。

可以用单体与甲基丙烯酸丙烯酯或双酯基丙烯酸乙二醇酯共聚的方法提高耐热性。

聚甲基丙烯酸甲酯的耐寒性也较差，脆化温度约9.2℃。

聚甲基丙烯酸甲酯概述聚甲基丙烯酸甲酯（Polymethyl Methacrylate，PMMA），俗称“有机玻璃”或“亚克力（acrylic）”。

它是由丙烯酸甲酯自由基聚合得到的聚合物，是迄今为止合成透明材料中质地最优异、价格较低的品种。

1927年，德国罗姆-哈斯公司的化学家在两块玻璃板之间将丙烯酸酯加热，丙烯酸酯发生聚合反应，生成黏性的橡胶状夹层，可用作防破碎的安全玻璃。

当他们用同样的方法使甲基丙烯酸甲酯聚合时，得到了透明度极好、其他性能也良好的有机玻璃板。

1931年，罗姆-哈斯公司建厂生产聚甲基丙烯酸甲酯，首先在飞机工业得到应用，取代了赛璐珞塑料，用作飞机座舱罩和挡风玻璃。

第二次世界大战期间因PMMA具有优异的强韧性及透光性，被应用于飞机的挡风玻璃、坦克司机驾驶室的视野镜。

1948年世界第一个PMMA浴缸的诞生，标志着PMMA的应用进入新的里程碑。

1.聚甲基丙烯酸甲酯的结构与性能（1）结构聚甲基丙烯酸甲酯的分子结构式如下：PMMA大分子链上的甲基和甲酯基破坏了分子链的空间规整性，使其呈无定形态，难以结晶。

大分子链上不对称取代基妨碍了大分子的内旋转，因而分子链具有一定的刚性，其T比PE高得多。

PMMA大分子结构中没有叔氢原子，具有较好g的耐候性，即耐老化性能。

如果采用配位聚合也可以得到全同立构或间同立构的聚甲基丙烯酸甲酯。

（2）性能PMMA无毒无味，密度在1.15～1.19 g／m3，是玻璃（2.40～2.80 g／m3）的一半，同样大小的材料，其重量只有普通玻璃的一半，金属铝的43%。

①光学性能。

PMMA是高度透明的无定形热塑性塑料，具有十分优异的光学性能，透光率可达90%～92%，比玻璃的透光度高，折射率为1.49，雾度不大于2%，可透过大部分紫外线和红外线。

石英能完全透过紫外线，但价格高昂，普通玻璃只能透过0.6%的紫外线，但PMMA却能透过73%。

在照射紫外光的状况下，与聚碳酸酯相比，PMMA具有更佳的稳定性。

聚甲基丙烯酸甲酯水分标准聚甲基丙烯酸甲酯（也称为PMMA）是一种常见的合成树脂材料，具有优异的透明度、耐候性和机械性能，广泛应用于建筑、汽车、电子产品等领域。

而水分标准则是指这种材料在生产和应用过程中所需的水分含量的相关标准和要求。

在本文中，我将就聚甲基丙烯酸甲酯、水分标准以及它们之间的关系展开全面的讨论。

1. 聚甲基丙烯酸甲酯简介聚甲基丙烯酸甲酯是一种聚合物材料，具有优异的透明度和机械性能。

它通常呈现无色透明的外观，可以替代玻璃材料，在吸收冲击时不易破裂，因而在车窗、建筑材料等方面有广泛的应用。

它还可以通过加工技术制成各种形状，用于生产汽车灯罩、手机屏幕等产品，应用领域非常广泛。

2. 聚甲基丙烯酸甲酯的水分标准聚甲基丙烯酸甲酯作为一种高分子材料，水分含量对其性能和加工工艺都有很大的影响。

在生产过程中，需要严格控制聚甲基丙烯酸甲酯中的水分含量，以确保其材料稳定性和产品质量。

制定了相应的水分标准和要求，以保证聚甲基丙烯酸甲酯的品质和稳定性。

3. 聚甲基丙烯酸甲酯水分标准的影响聚甲基丙烯酸甲酯中的水分含量对其性能有着很大的影响。

过高的水分含量会降低聚甲基丙烯酸甲酯的透明度和机械性能，影响其产品的质量和使用寿命。

在加工过程中，水分含量过高会引起材料的气泡和缺陷，降低产品的加工质量。

严格控制水分含量对于保证聚甲基丙烯酸甲酯产品的质量至关重要。

4. 个人观点和理解从我个人的理解来看，聚甲基丙烯酸甲酯作为一种重要的工程塑料，其水分含量对产品的性能和加工工艺都有着重要的影响。

我认为制定和严格执行水分标准十分必要，可以保证产品质量和生产效率。

随着技术的不断进步，更加精准的水分检测方法和手段也将不断涌现，使得水分标准的执行更加科学和规范。

总结回顾：通过本文的阐述，我们对聚甲基丙烯酸甲酯、水分标准以及它们之间的关系有了更加全面的了解。

我们了解到聚甲基丙烯酸甲酯具有优异的性能和广泛的应用领域，而水分标准则是保证其质量和稳定性的重要标准。
