MAPGIS软件做地图图框步骤和方法（很实用）.doc 一、绘制图框
1、打开
2、记下原图框左上角和右下角（对角便可）的坐标值A（a,b）B（c,d）。
3、绘制图框：MAPGIS6.7主菜单→实用服务→投影变换→MAPGIS投影变换系统→系列标准图框→键盘生成矩形图框→矩形图框参数输入（按要求输入相关参数）→确定→绘成图框①MAPGIS6.7主菜单→实用服务→投影变换
②MAPGIS投影变换系统→系列标准图框→键盘生成矩形图框
③矩形图框参数输入（按要求输入相关参数）→确定
注意：
1.如步骤2中所示，取原图框左上角及右下角坐标分别为A（a,b）和B（c,d）。
则图廓参数中横向起始坐标值X为a,纵向起始坐标值Y为d；横向结束坐标值X为c,纵向结束坐标值Y为b。
起始点（a,d），结束点（c,b）。
2.图廓内网线参数：网起始值X及网起始值Y分别为比a和d稍大的数。
3.矩形分幅方法：选择用户自定义坐标框。
4.比例尺：选择与图相同的比例尺。
5.图框文件名：可以命名文件和选择保存路径
④绘成图框。

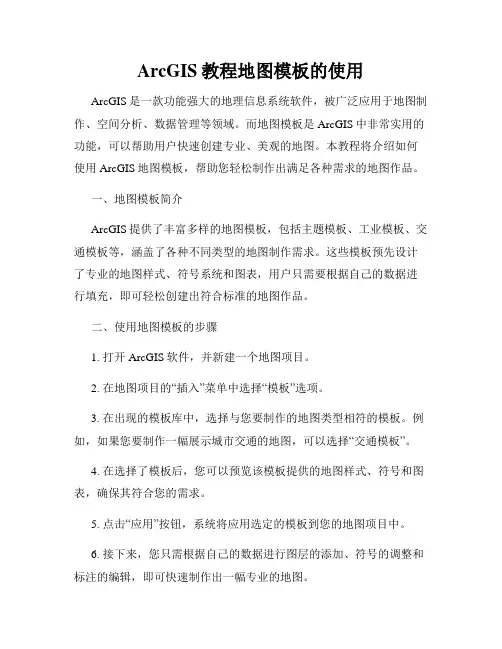

ArcGIS教程地图模板的使用ArcGIS是一款功能强大的地理信息系统软件，被广泛应用于地图制作、空间分析、数据管理等领域。
而地图模板是ArcGIS中非常实用的功能，可以帮助用户快速创建专业、美观的地图。
本教程将介绍如何使用ArcGIS地图模板，帮助您轻松制作出满足各种需求的地图作品。
一、地图模板简介ArcGIS提供了丰富多样的地图模板，包括主题模板、工业模板、交通模板等，涵盖了各种不同类型的地图制作需求。
这些模板预先设计了专业的地图样式、符号系统和图表，用户只需要根据自己的数据进行填充，即可轻松创建出符合标准的地图作品。
二、使用地图模板的步骤1. 打开ArcGIS软件，并新建一个地图项目。
2. 在地图项目的“插入”菜单中选择“模板”选项。
3. 在出现的模板库中，选择与您要制作的地图类型相符的模板。
例如，如果您要制作一幅展示城市交通的地图，可以选择“交通模板”。
4. 在选择了模板后，您可以预览该模板提供的地图样式、符号和图表，确保其符合您的需求。
5. 点击“应用”按钮，系统将应用选定的模板到您的地图项目中。
6. 接下来，您只需根据自己的数据进行图层的添加、符号的调整和标注的编辑，即可快速制作出一幅专业的地图。
三、注意事项和技巧1. 在使用地图模板时，要注意选择与您要表达的目的、主题相符的模板，以确保最终地图能够准确传达您的意图。
2. 地图模板提供了丰富的图表和符号样式，您可以根据需要进行调整和修改，使地图更符合个性化要求。
3. 如果您发现地图模板中的符号或图表无法满足您的需求，可以自行添加自定义的符号库或图表资源。
4. 地图模板的使用可以大大节省地图制作的时间和精力，但仍需根据实际情况进行调整和优化，以确保地图的准确性和可读性。
四、示例案例以下是一个使用ArcGIS地图模板制作的示例地图：（这里可以插入一幅图片，展示制作出的地图作品）该示例地图使用了ArcGIS的主题模板，展示了一幅山水风光的地图。

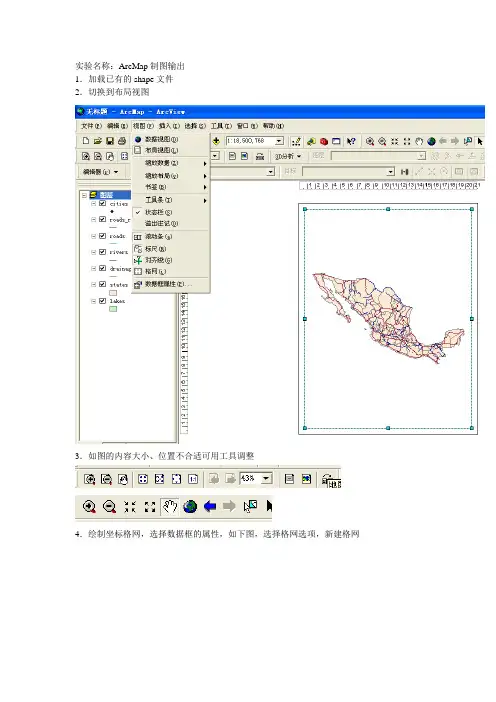

实验名称：ArcMap制图输出
1．加载已有的shape文件
2．切换到布局视图
3．如图的内容大小、位置不合适可用工具调整
4．绘制坐标格网，选择数据框的属性，如下图，选择格网选项，新建格网
选择格网类型，如比例尺较小的大范围地图，应选择经纬网
按向导逐步完成设置，每个页面中的各选项可以自己试一试。
5．设置总图数据框，将原数据框复制，粘贴（其中一个改一下名称，以便区分），并将其调整大小位置，如下图有2个数据框（1大1小），大数据框删除一些内容，只保留一个州的各个图层的内容，小数据框可删除一些图层，只保留州的图层（states），这样大图表示某个
州的地形图，小图表示出他在全国的位置。
下面进行关联设置。
打开小图的属性，并选择范围矩形，在下图中，将关联的数据框从左面添加到右面，确定
6．辅助要素的放置，如下图，将下面的各要素添加到图中，并调整好位置，大小形状等，
注意：图中图例的显示与左侧内容列表的设置有关（如下图），改变一下内容列表各图层的符号设置，看看图例的变化。
比例尺的设置与标准工具中的比例尺设置有关。
如下图
地图输出（因没有打印机，将其转成图片），在所有设置都设置好之后，选择菜单“文件/输出地图”打开如下窗口。
转出的文件可以在其他看图软件中打开，便于拿到其他没有安装MapGis 的计算机上打印输出。
选择文件类型和添加文件名称
这里随文件类型的不同而不同。
ArcGIS地图制图模板简介Esri中国(北京)有限公司共享服务事业部2011年4月本文档由Esri中国（北京）有限公司共享服务事业部撰写，由Esri中国（北京）有限公司对相关技术内容负责。
未经本公司书面许可，任何单位和个人不得以任何形式摘抄、复制本文档的部分或全部，并以任何形式传播。
本文档版本依照以下原则进行（version x.yz）：x: 文档结构变化，设计框架升级y: 具体内容更新，章节内容修正z: 文字格式调整，奇数为包含对上一版修改记录或批注的稿子，偶数为对上一版修改稿的定稿。
——版本修订记录——ArcGIS地图制图模板简介制图是充分展现GIS魅力与强大功能的最直观方式。
那么如何才能制作出精美的地图呢？基于ArcGIS的地图制图模板包含地理实体关系模型、电子地图配图方案、丰富的符号库、高级制图技巧和美观淡雅的效果展示，为实现不同级别的高效制图提供了基础的数据建模、配图技术介绍、制图模板使用说明等资源和服务。
1 ArcGIS制图模板内容◆智能、统一的空间数据模型ArcGIS的核心数据模型Geodatabase可统一存储海量数据，并可便捷复制、删除及修改数据，真正实现了制图与建库一体化。
◆丰富的配图成果Esri公共地理框架_电子地图模板。
依据国家测绘局发布的《电子地图规范》，Esri也同步推出了不同版本的配图成果（v1.0、v1.1、v1.2、v1.3），v1.3版本包括国家级、省级、市级20个级别的基础专业级、政务应用级、影像标记级、晕渲地图级模板，对应的符号库、辅助工具和配图方案说明等内容（图1所示）。
图1 基于NGCC配图成果预览仿Google Map风格的配图模板。
参考Google Map的整体风格，根据用户的实际需求，设计研发了仿Google Map风格的符号库体系和制图方案。
◆高质量的配图效果高级标注（Maplex）除提供多种智能标注方法外，还提供了多种处理要素与标注、标注与标注之间冲突处理的策略；注记（Annotation）提供了灵活的编辑功能，使符号与注记之间错落有致、有条不紊。

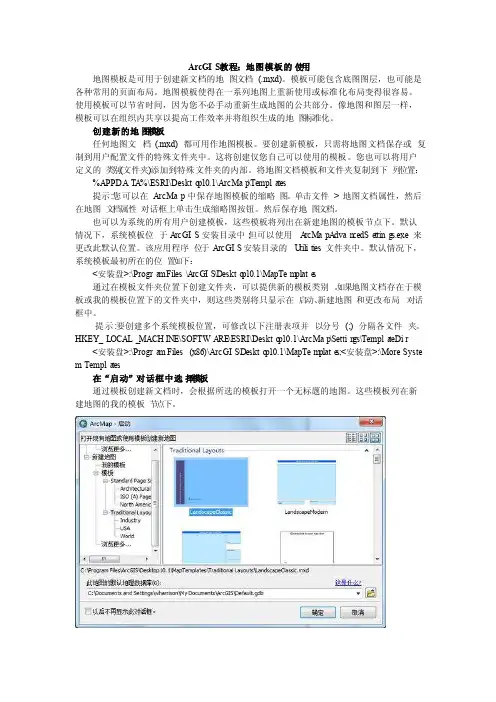

ArcGIS教程：地图模板的使用地图模板是可用于创建新文档的地图文档(.mxd)。
模板可能包含底图图层，也可能是各种常用的页面布局。
地图模板使得在一系列地图上重新使用或标准化布局变得很容易。
使用模板可以节省时间，因为您不必手动重新生成地图的公共部分。
像地图和图层一样，模板可以在组织内共享以提高工作效率并将组织生成的地图标准化。
创建新的地图模板任何地图文档(.mxd) 都可用作地图模板。
要创建新模板，只需将地图文档保存或复制到用户配置文件的特殊文件夹中。
这将创建仅您自己可以使用的模板。
您也可以将用户定义的类别(文件夹)添加到特殊文件夹的内部。
将地图文档模板和文件夹复制到下列位置：%APPDATA%\ESRI\Deskto p10.1\ArcMap\Templa tes提示:您可以在ArcMap中保存地图模板的缩略图。
单击文件> 地图文档属性，然后在地图文档属性对话框上单击生成缩略图按钮。
然后保存地图文档。
也可以为系统的所有用户创建模板，这些模板将列出在新建地图的模板节点下。
默认情况下，系统模板位于A rcGIS安装目录中;但可以使用 A rcMapA dvan cedSe tting s.exe 来更改此默认位置。
该应用程序位于ArcGIS安装目录的 U tiliti es 文件夹中。
默认情况下，系统模板最初所在的位置如下：<安装盘>:\Progra m Files\A rcGIS\Deskto p10.1\MapTem plate s通过在模板文件夹位置下创建文件夹，可以提供新的模板类别。
如果地图文档存在于模板或我的模板位置下的文件夹中，则这些类别将只显示在启动、新建地图和更改布局对话框中。
第六章地图布局与报表1 进入地图布局视图（Layouts View）图6-1 进入地图布局视图打开地图文档gis_ex09\ex06\ex06.mxd，激活Data Frame“人口密度”。
选择菜单View / Layout View，图形的显示由“数据视图（Data View）”状态进入“布局视图（Layout View）”状态（见图6-1）。
此时，空间数据显示在一个新的地图布局里，当前的Data Frame处于居中位置。
选择菜单View / Toolbars，在其中下拉菜单中选择Layout，出现Layout工具条：Zoom in 页面放大Zoom out 页面缩小Pan 页面平移Fixed Zoom In 按固定比例放大Fixed Zoom Out 固定比例缩小Zoom to Whole Page 显示整个页面Zoom to 100% 按1: 1比例显示地图布局页面Go back to extent 返回上一个显示Go forward to extent 恢复前一个显示Zoom Control 按精确比例显示布局Change Layout 改变地图布局，用于调用模版以上这些工具与标准工具栏（Standard Toolbar）虽然类似，但应用的对象不同，Layout工具针对地图布局的页面，不针对数据本身。
以下对地图布局设置中，需要放大、缩小、移动地图页面时，都选用Layout工具条中的图标式工具。
2 新建地图布局选用菜单File / Page Setup…，出现Page Setup（页面设置）对话框，该对话框中有左右两栏，左栏为Map Size（地图尺寸），右栏为Printer Setup（打印机设置）。
在Map Size（地图尺寸）栏中，去掉Same as Printer前的勾选号“√”，表示地图布局大小与系统打印机无关。
Standard Page Size：A4 下拉选择页面大小Width: 29.7 Centimeters 页面的宽度（页面方向设定后，会自动改变），单位为厘米Height: 21 页面的高度（页面方向设定后，会自动改变）Page ● Landscape 点击左侧圆点选择，纸张横向放置在该对话框下方Map Setup栏中，将Output Image设为Best时，按最佳方式输出图像。
对话框右侧是关于打印机的设置。
按OK键关闭页面设置（Page Setup）对话框。
将光标移到Layout View的纸面中，Data Frame地图之外，单击鼠标的右键，在弹出菜单中选择Options…，出现了选项（Options）对话框，选择Layout View 标签，进行设置如下：在中间Rulers（标尺）一栏中，输入：√ Show： 勾选，显示标尺，辅助布局Units: Centimeters 设置标尺单位为厘米Smallest: 0.1 cm 设置标尺的最小单位是0.1厘米在以下的Grid（捕捉格网）栏中，输入：√ Show： 勾选，使用捕捉方式，辅助布局Horizontal: 1/2 cm 下拉选择横向格网间距Vertical: 1/2 cm 下拉选择纵向格网间距（选择后，横向间距会自动变成1/2）在以下的Snap elements to：（捕捉元素）一栏中，输入：√ Grid: 勾选，表示按格网捕捉按“确定”键返回。
纸面上有了格网（Grid），地图布局中的各种元素可以准确地放置在格网的交叉点上，格网本身不会打印。
3 设置地图布局中的Data Frame将光标移动到Data Frame内，单击鼠标的右键，在弹出的菜单中选择Properties…，Data Frame Properties（数据框架特征值）对话框出现，可以在其中设定地图显示的相关参数。
3．1 设定Data Frame的显示比例对话框中选择General标签，在Units栏中输入地图单位：Map Kilometers 地图单位为千米Display Kilometers 显示单位为千米对话框中选择Data Frame标签，其中Exent选项用于设定Data frame的输出比例和大小：Automatic按Data Frame当前的显示范围，自动确定输出比例Fixed scale按给定的比例输出Fixed extent指定地理空间范围，该范围内的Data Frame充满地图边界输出本练习选用Fixed scale，在对话框中输入地图的比例为1：500000。
3．2 在地图布局上设定Data Frame的精确位置在对话框中选择Size and Position标签，在其中对话框中输入X，Y数值，确定Data Frame在地图页面上的精确范围，暂时不输入。
注意：这里的X，Y数值是页面坐标，不是空间数据的地理坐标。
初学者也应注意3．1中空间数据的地理范围和地图纸面范围的区别。
3．3 设定Data Frame的背景和边框线在对话框中选择Frame标签，其中有Border，Background，Drop等栏目：Border 下拉选择Data Frame的边界线型和宽度Background 下拉选择Data Frame的背景色彩Drop shadow 设定Data Frame的阴影效果，拉选择阴影的色彩，在这一栏目下方输入：Offset X 5 Point Y 5 Point 设定阴影的偏移量按“确定”，有关Data Frame的设定完毕，返回Layout View。
4 添加地图布局中的其它元素4．1 添加图例选用菜单Insert / Legend…，出现图例向导（Legend Wizard）对话框。
可以看到在对话框中有左右两栏。
左为Map Layers栏Data Frame中的图层名，右为Legend Items栏，图例中的项目。
系统默认，左右两栏相同，即Data Frame中的所有图层都在图例区中显示。
选择右侧Legend Items栏中的“公路”，单击两栏之间的“<”按钮，意思是删除Legend Items栏中的“公路”，表示图例中不要公路图层。
用对话框右侧的“↑”、“↓”箭头按钮，表示调整“乡镇人口密度”和“集镇”的相对上下顺序，建议将“乡镇人口密度”移动到上方。
单击“下一步”按钮继续设置。
在Legend Title栏中，用于设定图例的标题。
在其中输入中文“图例”。
对话框的下方“Legend Title Font Properties（图例标题字体属性）”可以修改图例中的文字大小、字体、颜色等。
在Size栏中将文字大小调整为“20”。
在Fonts栏将字体改为“黑体”。
在“Title Justification（字体对齐）”栏中，选择按钮，将字体的对齐方式改为居中，单击“下一步”，继续设定图例。
下一个对话框中可以设定图例区的外框线、图例区的背景色、图例区的阴影等。
如不进行设置，直接单击“下一步”继续。
这一步是用于设置图例本身的大小、形状。
在对话框中输入：Width 40 pts. 图例框的宽度为40个单位Height 20 pts. 图例框的高度为20个单位Line 下拉选择图例框的线型，可以不做修改Area 下拉选择图例框的外轮廓，可以不做修改单击“下一步”继续。
下一个对话框中可以设定图例之间的间隔。
如不进行设置，直接单击“完成”结束图例设置。
可以看到，地图布局中添加了图例，可以用鼠标将地图和图例调到合适的位置（见图6-2）。
图6-2 添加图例观察添加的图例，可看到在“乡镇人口密度”下方的分类字段名是POPDEN，如果将POPDEN改成中文“密度分类”或不出现，则在Data View的目录表（TOC）中用鼠标右键点击图层名“乡镇人口密度”，进入Properties… / Symbology，Fields / V alue项的字段名暂时改为POP94，按“应用（A）”键，选择标签Fields，将字段名POPDEN的假名Alias改成中文“密度分类”或完全空白，按“应用（A）”键，再选标签Symbology，将Fields / V alue项的字段名改回“密度分类”，（如果假名是空白，也可选择），再将5种分类的Label项，改成中文“低”、“较低”、“中”、“较高”、“高”，按“应用（A）”键，可以观察到，目录表中的图例和地图布局中的图例均按要求发生了变化，按“确认”键，关闭对话框Layer Properties。
4．2 添加比例尺选用菜单Insert / Scale Bar…，出现Scale Bar Selector（选择比例尺）对话框，其中有多种类型的比例尺，点击取名为“Stepped Scale Line”的比例尺，按OK 键确认。
在地图布局上出现浮动的比例尺图形，用鼠标将其移动到合适的位置。
如果觉得比例尺的大小、间距不合适，可以用标准工具栏中的（选择工具）拖动放大、缩小比例尺。
双击比例尺，进入Stepped Scale Line Properties对话框，在对话框中选择Scale and Units标签，设置比例尺单位，先在“When resizing…”中下拉选择“Adjust width”，然后在上部的Scale栏中输入：ScaleDivision Value 10 km 比例尺中每格间距为10千米Number of divisions 3 比例尺间隔数为3格Number of subdivisions 2 每大格再分为2小格按“确定”键返回。
比例尺按要求完成设置，可以观察到，比例尺的间隔为0，5，10，20，30千米。
在ArcMap中也可以在地图布局中设置显示文字形式的比例尺。
选用菜单Insert / Scale Text…，出现Scale Text Selector（文字比例尺选择）对话框，其中有多种类型的比例文字，选择Absolute Scale形式的比例文字，按OK键确认。
可以看到，地图布局中自动出现文字比例尺“1：500,000”（见图6-3），由于在Data Frame Properties / Data Frame / Extent中选择了Fixed scale（固定比例），在对话框中输入了1：500000，因此，文字比例尺自动和地图数据框架的比例设置保持一致。
用光标选中文字比例尺，将其移动到合适的位置。
如果觉得文字比例尺的大小不合适，可以用标准工具栏中的（选择工具）拖动放大、缩小比例尺；也可以双击比例尺，进入Scale Text Properties对话框。
在对话框中选择“Format”，进行精确设置，此处从略。
图6-3 在地图布局中添加比例尺、指北针4．3 添加指北针选用菜单Insert / North Arrow…，出现指北针选择（North Arrow Selector）对话框，其中有多种类型的指北针，选择“ESRI North 3”形式的指北针，按OK键确认。
