中华人民共和国国家瓦楞纸箱标准GB 6543-86Corrugated box本标准适于运输包装用单瓦楞纸板箱和双瓦楞纸板箱（以下简称瓦楞纸箱）1 分类瓦楞纸板箱按照使用瓦楞纸板不同的种类、包装内装物的最大重量及箱内尺寸之和分为30种，见表1。

表1注：纸箱的综合尺寸，是指其内尺寸长、宽、高之和。

其中1类箱主要用于出口及贵重物品的运输包装；2类箱主要用于内销产品的运输包装；3类箱主要用于短途、低廉商品的运输包装。

2 基本箱型和代号见附录A。

2.1 本标准规定的箱型代号由四位数字组成。

附录A中的图表示各种纸箱的基本式样，每个图有一个四位数字的代号，代号中前两位数字表示箱型种类；后两位数字表示同一类箱中不同纸箱式样。

2.1.1 开槽型纸箱（02型）为最常用的外包装纸箱，基本上由一片瓦楞纸板组成，通过钉合或粘合等方法将接缝封合制成纸箱，有顶部及底部折片（俗称上、下摇盖）构成箱底和箱盖。

运输时可以折叠平放，使用时把箱盖封合。

2.1.2 套合型纸箱（03型）由几页箱坯组成的箱，其特点是箱体与箱盖（顶盖、底盖）分开，使用时，箱盖和箱体是套接的。

2.1.3 折叠型（04型）通常由一片瓦楞纸板组成，折叠而成箱的底、侧面和箱盖，不用钉合或粘合。

2.2 也可根据要求按订货合同所规定的其他型式制造。

3 纸箱附件为提高对内装物的保护能力，允许用隔挡、衬垫、底座、模切件等纸箱附件，这些附件的种类和代号见附录B。

在具体的产品用箱技术文件中应对所用附件的种类、代号及其用料、尺寸、结构等作出规定。

4 尺寸规格4.1 用纸箱的内尺寸长、宽、高表示纸箱的规格，并按下列顺序和代号给出尺寸，单位用毫米。

a. 长度（L）：箱内底面积长边尺寸；b. 宽度（B）：箱内底面积短边尺寸；c. 高度（H）：箱内顶面到底面尺寸。

表24.2 根据内装物的重量和尺寸，优先选用GB4892-85《硬质直方体运输包装尺寸系列》规定的以下底面积外尺寸：400×600；400×300；400×200；400×150；300×200；300×133；300×100；200×150；200×133。

PCBA成品出厂检验标准1、范围为了统一成品出厂质量检验标准，确保PCBA满足规定质量要求，特制定此标准；本标准规定了PCBA检验质量要求、检验项目、检验方法。

适用于笔记本电脑PCBA 检验。

2、引用标准GB/T 2828.1-2003 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T9813-2000 微型计算机通用规范；Q/SPTA003.1-2009 笔记本电脑检验标准(企业标准)3、一般要求3.1 正常测试条件温度：15～35℃相对湿度：25%～75%大气压力：86Kpa～106kPa电源电压：交流220V±22V电源频率:50/60 Hz在上述测试条件下，被测PCBA应满足其性能要求，但在比上述测试条件更宽的范围内，设备仍能工作，但可不满足其所有的性能要求，并允许被PCBA在更为极端的条件下储存。

3.2 互连配接要求笔记本电脑与耳机、外接扬声器、音箱、显示器、USB设备、以太网、电缆系统等外部设备配接时，电脑与外设应能正常工作。

笔记本电脑与外接直流电源的配接要求由产品标准中规定。

4、PCBA检验的分类检验包括：全数检验和抽样检验5、PCBA的全数检验5.1.检验方式：全数检验采取在线检验方式，在PCBA生产的各主要环节设置QC，对PCBA进行全数检验。

5.2.检验项目及检验方法5.3.1.外观和结构检验按《PCBA外观检验判据表》要求进行，凡有任何一项不符合要求，无论判据为Z、A 或B均按照不合格品处理。

5.3.2.功能和性能检验使用公司专门检测软件（T1部分）进行，要求对软件中T1部分的所有项目按工艺要求从头至尾全部运行一遍，任意一项不能PASS即判为不合格品，并记录好流程卡及质量报表，将PCBA放致修理位维修。

具体检验方法按照《产品测试软件说明》进行，软件及说明由工程部提供。

5.3.质量记录及处理凡在线检验中发现不合格PCBA，均要在流程卡写明故障并将不合格PCBA隔离，经修复后重新提交检验。

广西医疗器械有限公司CG-SOP-10-00纸箱采购技术标准
第 1 页 共1页
纸箱采购技术标准
一、目的：明确用于纸箱的采购技术标准。

二、适用范围：本规程适用于我公司纸箱的采购过程，统一技术要求。

三、职责：采购部负责本标准的归口管理和使用。

四、内容 1、技术要求 1.1技术要求如表1
序号 项目 技术指标
检验方法 1 外观 干净无污点，无损坏，无毛发，无小昆虫等其他杂
质
目测 2 印刷 图案文字清晰正确，颜色与样品或者PANTONE 一
致，无露点，无色差
目测 3 黏贴 均匀，胶水无外溢，里面无遗留胶水，不会假性粘
合，接头对齐 目测 4 材料 按照样品或者其他另外规定
目测 5 成型后 每个角不可有包角漏洞 双正摇盖之间距离不能大
于2mm
直尺 6 尺寸偏差 单瓦楞：±3mm 双瓦楞：±3mm 直尺 7 摇盖内折度 内折90゜在往外开合180゜，往返大于5次
目测 8 包装 干净整齐
目测
9 报告
该批产品应有对应的检测报告
验证供应商出厂检验
报告（签字）。

5.2.2 纸板抗压强度5.2.3 纸板水份5.2.4 纸板耐折度5.2.5 纸箱感观指标5.3 制程管制标准5.3.1 纸板生产线5.3.1.1 制糊水温A.规格:冬春 32±1℃夏秋 30±1℃B. 检验方法:目视温度表或用温度计检测.C. 检验频率:每釜一次.5.3.1.2 制糊粘度A. 规格:17±2″B. 检验方法:观察浓度,待桶内泡末基本消失,用浓度杯及秒表连续进行测试2~3次,取平均值.C. 检验频率:每釜一次.D. 异常处理:调整5.3.1.3 纸板尺寸、压痕线、裁切、外观、翘曲、方正度.A. 规格a. 尺寸:纸板长、宽符合订单要求, 方正度≤2mm;b. 压痕线:单瓦楞纸箱压痕线宽度不大于12mm,双瓦楞纸箱压痕或宽度不大于17mm,压线居中、轻重适当,不得有破裂断线;箱壁不允许有多余压痕线.c. 裁切:刀口光洁、无毛刺;d. 外观:平整,无斑点、无污迹.e. 翘曲:单张瓦楞纸板上翘曲度≤15mm/m。

B. 检验方法:尺量、目视5.6.3 试验中应针对不合格项目对制箱材料、工艺及纸箱结构等进行改进,直至所试纸箱全部合格为止.6. 相关文件/资料6.1《CY-7006微电脑包装容器压缩试验机操作规程》6.2《纸和纸板水分测定》6.3《CY-6103A1破裂试验机操作规程》6.4《瓦楞纸板戳穿强度测定》7. 使用表单7.1《包装厂一工程质检表》HW-Q-3-135-01A7.2《包装厂二工程质检表》HW-Q-3-135-02A7.3《纸箱成品检验报告单》HW-Q-3-135-03A8. 附件8.1 附件一:内销产品耐破强度及戳穿强度标准(无特殊规定)8.2 瓦楞纸箱抗压强度的测定方法8.3 瓦楞纸板耐破强度的测定方法8.4 瓦楞纸板厚度的测定方法8.5 戳穿强度的测定方法包装厂一工程质检表班别:□早□中□晚日期: 年月日水温HW-Q-3-135-01A包装厂二工程质检表班别: 早班中班晚班日期: 年月管制标准1. 图案文字依样箱或样稿:图字位置正确,斜度不偏离水平线5mm. 2.套色:准确,正负偏差≤1mm 3.油墨:涂料均匀,不露底,不粘连.4. 色泽:依标准样箱,鲜艳,清晰,深浅一致.5. 压线:压线适中,易折,不龟裂,不断裂.6. 开槽:位置正确,槽位不偏离压痕线上下5mm,不残留纸屑,不毛边.7. 内尺寸(允许偏差: 一类箱:单瓦楞纸箱±3mm,双瓦楞纸箱±5mm ;二三类:①综合尺寸≤1000mm:单瓦楞±3mm双瓦楞±5mm②综合尺寸＞1000mm:单瓦楞±4mm双瓦楞±6mm8. 钉合:搭接舌边宽度35~50mm,钉距:均匀,单钉40~55mm,双钉60~75mm,头尾钉距底面压痕边线6~20mm.9. 粘合:搭接舌边宽度≥30mm,粘合牢固,粘合剂不溢出纸面.设备名称品名规格(mm) 抽查时间图案文字套色油墨色泽压线开槽内尺寸钉合粘合备注部门主管: 主管: 填表人:HW-Q-3-135-02A纸箱成品检验报告单部门主管: 主管: 填表人:HW-Q-3-135-03A 文案编辑词条B 添加义项?文案，原指放书的桌子，后来指在桌子上写字的人。

面纸里纸芯纸楞纸250G 250G 126G 160G 序号
检验项目检验结果1印刷2压痕线
6
尺寸7含水率1570<值8<值 2.重缺陷判定准则：其中任何一项
不合格时，该批次纸箱不合格；5
个纸箱中有2个不合格，则此批次
全部不合格面纸不许拼接、缺材、露楞、褶皱、透胶、污迹，里纸拼接不能超过二拼，拼缝距压痕线＞30mm，脱胶面积每平方﹤20cm 2纸箱支撑成型后，摇盖开合180度，往复≥5次，面纸、
里纸无裂缝
刀口无明显毛刺，裁刀切口里纸裂损距边﹤8mm或长﹤
12mm，成箱后叠角漏洞直径﹤5mm
700<值<710 1.检验项目1-5为轻缺陷，6-10为重缺陷，检验时按照项目分别记录缺陷总个数﹤合格判定
数，则判定该批不合格。

检验员： 审核： 检验日期：345刀口裱合
摇盖耐折轻缺陷数： 0不合格判定数: 0重缺陷数： 0不合格判定数： 0
结论： 合格备注：
瓦楞纸箱含水率应为12%±4%
8.耐破强度(Kpa)9.边压强度（KN/m）10.抗压强度(Kgf/cm 2)
单瓦楞压痕线宽﹤12mm，双瓦楞压痕线宽﹤17mm，折线居中，没有破裂、断线、重线及多余压线偏差：±3mm 使用的油墨：
技术要求抽检数量/个备注箱面图案文字清晰、正确、深浅一致，位置正确整洁无
套印，水平偏斜﹤5mm
来货数量：
生产批量：
内径：外径：用纸情况（产地及定量）

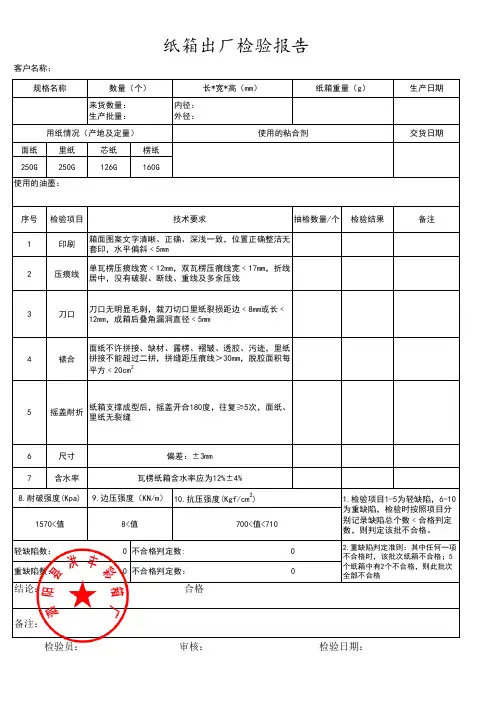

使用的粘合剂交货日期纸箱出厂检验报告
客户名称：
规格名称数量（个）
长*宽*高（mm）纸箱重量（g）生产日期。

5.9 纸箱接头粘合搭接舌边宽度不小于30mm，粘合剂使用乙酸乙烯乳液或具有相同粘合效果的其他粘合剂。

粘合接缝的粘合剂涂布应均匀充分，以致面纸分离时接缝依然粘合不分，同时，也不应有多余的粘合剂溢出接缝。

5.10 瓦楞纸箱的压痕线宽度，单瓦楞纸箱不大于12mm，双瓦楞纸箱不大于17mm，折线居中，不得有破裂断线，箱壁不允许有多余的压痕线。

5.11 瓦楞纸箱摇盖经开、合180°往复5次以上，1、2类箱面层和里层都不得有裂缝，3类箱板外面层不得有裂缝，内面层裂缝长度总和不得大于70mm。

5.12 瓦楞纸箱可根据供需双方的协定进行表面防潮处理。

5.13 瓦楞纸箱的机械性能包括抗压强度，耐冲击强度、抗转载强度等，在每种具体产品用瓦楞纸箱的标准或技术要求中明确规定或由供需双方商定。

6 试验方法6.1 已制成的瓦楞纸箱，根据纸箱种类及需要，应进行纸板性能试验，如有需要可进行纸箱强度试验。

6.2 测纸箱内尺寸时，把纸箱撑开成型、相邻面夹角90°量取搭接舌边以外的、构成长宽两面间的距离（内尺寸）为箱长（L）、箱宽（B），量取构成箱高的底、盖间的内距离为箱高（H）。

6.3 瓦楞纸箱空箱承压强度按GB4857.4-84《运输包装件基本试验压力试验方法》的规定进行平面压力试验。

试样制备时，用胶粘带、金属钉或粘合剂封合，并将采用的方法写在试验报告内，试样数量应不少于3只。

6.4 瓦楞纸箱耐冲击强度按GB4867.5-84《运输包装件基本试验垂直冲击跌落试验方法》的规定进行试验，跌落高度及顺序按GB4857.5-84附录A或供需双方商定，试样数量应不少于3只。

6.5 瓦楞纸箱抗转载强度按GB4857.8-84《运输懈装件基本试验六角滚筒试验方法》的规定进行试验，试验强度指标按GB4857.8-84附录A或由供需双方根据货物流通发问商定。

7 检验规则7.1 出厂检验7.1.1 生产厂应保证生产的纸箱符合本标准和订货合同的规定并经检验部门检验合格出具合格证。
