电气设备四种状态

发电厂电气设备的状态分为运行、热备用、冷备用、检修四种状态。

运行状态：是指电气设备的隔离开关及断路器都在合闸状态且带有电压。

热备用状态：是指电气设备具备送电条件和起动条件，断路器一经合闸就转变为运行状态。

电气设备处于热备用状态下，随时有来电的可能性，应视为带电设备。

联动备用。

冷备用状态：电气设备除断路器在断开位置，隔离开关也在分闸位置。

此状态下，未履行工作许可手续及未布置安全措施，不允许进行电气检修工作，但可以进行机械作业。

检修状态：是指电气设备的所有断路器、隔离开关均断开，电气值班员按照《电业安全工作规程》及工作票要求布置好安全措施。

电气设备的倒闸操作规律就是基于上述四个阶段进行，但检修设备拆除接地线后，应测量绝缘电阻合格，才能转换为另一状态。

A 手车式配电装置各种位置的定义1) 工作位置—主回路隔离触头及二次插头可靠接触；2) 试验位置—主回路隔离触头脱离接触，但二次插头在可靠接触状态；3) 检修位置--主回路隔离触头和二次插头均脱离接触。

B 手车式配电装置四种状态的定义a 开关1) 运行状态：手车在工作位置，开关合上，保护装置启用（重合闸装置按调度要求停用或启用）；2) 热备用状态：手车在工作位置，开关断开，保护装置启用（重合闸装置按调度要求停用）；3) 冷备用状态：手车在试验位置，开关断开，保护装置停用（重合闸装置按调度要求停用）；4) 检修状态：手车在检修位置，开关断开，开关操作回路和合闸回路熔丝取下，按检修工作票要求布置好安全措施。

b 电压互感器、避雷器1) 运行状态：手车在工作位置。

2) 热备用状态：（无此状态）。

3) 冷备用状态：电压互感器手车在试验位置，避雷器手车在检修位置。

4) 检修状态：手车在检修位置，按检修工作票的要求布置好安全措施。

C 开关（线路、主变、旁联、联变等设备的开关）1) 运行状态：指有关刀闸及开关都在合上位置，重合闸按调度要求在停用或起用位置。

2) 热备用状态：指仅仅开关断开而有关刀闸仍在合上位置，重合闸停用。

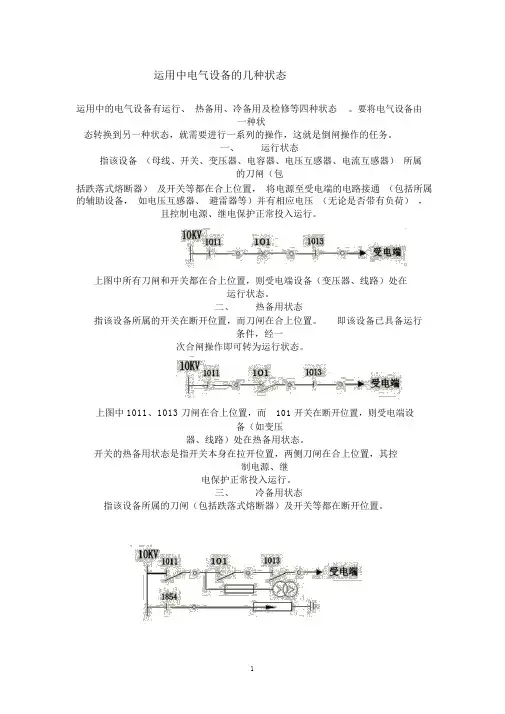

运用中电气设备的几种状态运用中的电气设备有运行、热备用、冷备用及检修等四种状态。

要将电气设备由一种状态转换到另一种状态，就需要进行一系列的操作，这就是倒闸操作的任务。

一、运行状态指该设备（母线、开关、变压器、电容器、电压互感器、电流互感器）所属的刀闸（包括跌落式熔断器）及开关等都在合上位置，将电源至受电端的电路接通（包括所属的辅助设备，如电压互感器、避雷器等）并有相应电压（无论是否带有负荷），且控制电源、继电保护正常投入运行。

上图中所有刀闸和开关都在合上位置，则受电端设备（变压器、线路）处在运行状态。

二、热备用状态指该设备所属的开关在断开位置，而刀闸在合上位置。

即该设备已具备运行条件，经一次合闸操作即可转为运行状态。

上图中 1011、1013 刀闸在合上位置，而101 开关在断开位置，则受电端设备（如变压器、线路）处在热备用状态。

开关的热备用状态是指开关本身在拉开位置，两侧刀闸在合上位置，其控制电源、继电保护正常投入运行。

三、冷备用状态指该设备所属的刀闸（包括跌落式熔断器）及开关等都在断开位置。

上图中 1011、1013 刀闸及 101 开关等都在断开位置，则受电端设备（如变压器、线路）处在冷备用状态。

母线、开关、线路在冷备用状态时，接在它们回路内的电压互感器及可用刀闸断开的避雷器，仍应在运行状态。

四、检修状态指该设备所属的刀闸（包括跌落式熔断器）及开关都在断开位置，并按规定装上接地线、挂好标示牌及装设遮栏后，这时该设备处于检修状态。

在该状态下，设备的控制电源、继电保护等应退出运行。

上图中 101 开关在断开位置，其两侧的闸刀1011、1013 在断开位置，且在1011 与 101 之间装接地线一组 1#，在 101 与 1013 之间装接地线一组 2#，在1011、101、1013 操作手柄上挂“禁止合闸，有人工作！”标示牌，这时 101 开关即处于检修状态。

设备（如母线、开关、线路）从运行状态（或从热备用状态、冷备用状态）改为检修状态时，该设备所属的电压互感器，可用刀闸断开的避雷器，应改为冷用状态。

发电厂电气设备的状态分为运行、热备用、冷备用、检修四种状态。

运行状态：是指电气设备的隔离开关及断路器都在合闸状态且带有电压。

热备用状态：是指电气设备具备送电条件和起动条件，断路器一经合闸就转变为运行状态。

电气设备处于热备用状态下，随时有来电的可能性，应视为带电设备。

联动备用。

冷备用状态：电气设备除断路器在断开位置，隔离开关也在分闸位置。

此状态下，未履行工作许可手续及未布置安全措施，不允许进行电气检修工作，但可以进行机械作业。

检修状态：是指电气设备的所有断路器、隔离开关均断开，电气值班员按照《电业安全工作规程》及工作票要求布置好安全措施。

电气设备的倒闸操作规律就是基于上述四个阶段进行，但检修设备拆除接地线后，应测量绝缘电阻合格，才能转换为另一状态。

A.手车式配电装置各种位置的定义 1).工作位置—主回路隔离触头及二次插头可靠接触； 2).试验位置—主回路隔离触头脱离接触，但二次插头在可靠接触状态； 3).检修位置--主回路隔离触头和二次插头均脱离接触。

B.手车式配电装置四种状态的定义 a.开关 1).运行状态：手车在工作位置，开关合上，保护装置启用（重合闸装置按调度要求停用或启用）；2).热备用状态：手车在工作位置，开关断开，保护装置启用（重合闸装置按调度要求停用）； 3).冷备用状态：手车在试验位置，开关断开，保护装置停用（重合闸装置按调度要求停用）； 4).检修状态：手车在检修位置，开关断开，开关操作回路和合闸回路熔丝取下，按检修工作票要求布置好安全措施。

b.电压互感器、避雷器 1).运行状态：手车在工作位置。

2).热备用状态：（无此状态）。

3).冷备用状态：电压互感器手车在试验位置，避雷器手车在检修位置。

4).检修状态：手车在检修位置，按检修工作票的要求布置好安全措施。

C.开关（线路、主变、旁联、联变等设备的开关） 1).运行状态：指有关刀闸及开关都在合上位置，重合闸按调度要求在停用或起用位置。

电气设备的四种典型状态A.1运行状态指设备的开关及闸刀都在合上位置，将电源至受电端的电路接通（包括辅助设备如电压互感器、避雷器等）；所有的继电保护及自动装置均在投入位置（除调度有要求的除外），控制及操作回路正常。

A.2热备用状态指设备只有开关断开，而闸刀仍在合上位置，其它同运行状态。

A.3冷备用状态指设备的开关及闸刀都在断开位置（包括线路压变闸刀），取下线路压变次级熔丝及母差保护、失灵保护压板（包括连跳其它开关的保护压板）。

3．1 当线路压变闸刀联接有避雷器者，线路改冷备用操作时线路压变闸刀不拉开（只有当线路改检修状态时，才拉开线路压变闸刀）。

3．2 当线路压变闸刀没有联接避雷器时，线路改冷备用状态时，对线路压变的操作只须将压变闸刀拉开（无高压闸刀的压变为取下低压压侧熔丝）即可。

A.4检修状态指设备的所有开关、闸刀均断开，挂上接地线或合上接地闸刀。

“检修状态”根据不同的设备又分为“开关检修”、“线路检修”等。

4.1 线路检修：指线路在冷备用状态的基础上，线路的接地闸刀合上或在线路闸刀线路侧装设接地线。

4.2 开关检修：指开关两侧闸刀均拉开，开关操作回路熔丝取下。

开关的母差CT脱离母差回路（先停用母差，母差C T回路拆开并短路接地。

测量母差不平衡电流在允许范围内再投母差保护），在开关两侧合上接地闸刀或装设接地线。

4.2.1 主变本体运行，但一侧开关检修时，则该开关的纵差CT亦应脱离主变纵差回路。

4.2.2 在交流回路切换过程中应短时停用母差或纵差保护。

4.2.3 检修的开关与线路（或变压器）闸刀间有电压互感器者，则该电压互感器的闸刀需拉开（或取下其高低压熔丝）。

4.3 主变检修：主变各侧开关及侧刀均拉开，并在变压器各侧挂上接地线（或合上接地闸刀）。

母线的几种状态A.1设备四种状态相互转换的典型操作步骤注：1、设备转入“检修状态时”，挂上标示牌，装设临时遮栏，加锁等安全措施虽未载明在表内，但仍须按部颁《电业安全工作规程》的规定执行，设备复役时同。

一、发电厂电气设备的状态分为运行、热备用、冷备用、检修四种状态。

二、各状态名词解释。

1、运行状态：是指电气设备的隔离开关及断路器都在合闸状态且带有电压。

2、热备用状态：是指电气设备具备送电条件和起动条件，断路器一经合闸就转变为运行状态。

电气设备处于热备用状态下，随时有来电的可能性，应视为带电设备。

联动备用。

3、冷备用状态：电气设备除断路器在断开位置，隔离开关也在分闸位置。

在此状态下，未履行工作许可手续及未布置安全措施，不允许进行电气检修工作，但可以进行机械作业。

4、检修状态：电气值班员按照《电业安全工作规程》及工作票要求布置好安全措施。

电气设备的倒闸操作规律就是基于上述四个阶段进行，但检修设备拆除接地线后，应测量绝缘电阻合格，才能转换为另一状态。

电气五防，防止带负荷分、合隔离开关。

（断路器、负荷开关、接触器合闸状态不能操作隔离开关。

1电气五防基本介绍编辑1、防止带负荷分、合隔离开关。

（断路器、负荷开关、接触器合闸状态不能操作隔离开关。

）2、防止误分、误合断路器、负荷开关、接触器。

（只有操作指令与操作设备对应才能对被操作设备操作。

）3、防止接地开关处于闭合位置时关合断路器、负荷开关。

（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、负荷开关闭合。

）4、防止在带电时误合接地开关，（只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关。

）5、防止误入带电室。

（只有隔室不带电时，才能开门进入隔室。

）2电气五防管理制度编辑第一章总则（一）、为加强电气运行操作及相关设备管理，杜绝电气误操作事故的发生，制定本制度。

（二）、防止电气误操作是指：2、防止误分、误合断路器、负荷开关、接触器。

（只有操作指令与操作设备对应才能对被操作设备操作）3、防止接地开关处于闭合位置时分、合断路器、负荷开关。

（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、负荷开关闭合。

）4、防止在带电时误合接地开关。

（只有在断路器分闸状态，才能操作隔离开关或手车从工作位置退至试验位置，才能合上接地开关。

）5、防止误入带电室。

（只有隔室不带电时，才能开门进入隔室。

）第二章工作职责：（一）厂长（或总经理）是本单位防止电气误操作工作的第一责任人；（二）主管生产的副职是本单位防止电气误操作工作的直接责任人，负责健全和完善本单位防止电气误操作管理责任制、防误闭锁装置维护管理制度，组织实施“两票三制”的标准化作业、组织开展专项反事故活动；（三）总工程师是本单位防止电气误操作工作的技术管理责任人；负责健全和完善防止电气误操作技术措施，改进防误闭锁设施，对《运行规程》的正确性负责，加强人员培训，加强运行方式管理，审批特殊的运行方式；（四）安全监察人员负责单位电气防误工作，监督检查本单位防止电气误操作管理责任制的落实；监督“两票三制”标准化作业的实施；及时发现本单位防止电气误操作工作存在的问题，提出考核、改进意见，监督有关部门限期整改;（五）运行管理部门是本单位防止电气误操作运行技术管理部门，负责本单位防止电气误操作工作的日常管理工作。

电气设备倒闸操作电气设备分为“运行”、“热备用”、“冷备用”、“检修”四种状态。

将设备由一种状态转变为另一种状态的过程叫倒闸，所进行的操作叫倒闸操作。

通过操作刀闸、开关以及挂、拆接地线将电气设备从一种状态转换为另一种状态或使系统改变了运行方式。

这种操作就叫倒闸操作。

运行状态：设备的刀闸及开关均在合入位置，设备带电运行，相应保护投入运行。

热备用状态：设备的刀闸在合入位置，开关在断开位置，相应保护投入运行。

冷备用状态：设备的刀闸及开关均在断开位置，相应保护退出运行（属省调、地调所辖的调度范围内保护，按省调、地调令执行）。

检修状态：设备的刀闸及开关均在断开位置，在有可能来电端挂好接地线，挂好安全标示牌，相应保护退出运行（属省调、地调所辖的调度范围内保护，按省调、地调令执行）运行状态：开关小车在“工作”位置，一次插件（动、静插头）已插好，开关在合闸位置。

热备用状态：开关小车在“工作”位置，一次插件（动、静插头）已插好，开关在分闸位置。

冷备用状态：开关小车在“试验”位置，一次插件（动、静插头）在断开位置，开关在分闸位置。

线路检修状态：开关小车在“试验”位置，一次插件（动、静插头）在断开位置，开关在分闸位置，线路侧地刀合入。

开关及线路检修状态：开关小车在“检修”位置（手车开关本体在开关柜外），开关在分闸位置，线路侧地刀合入。

倒闸操作是电气值班人员及电工日常最重要的工作之一。

一切正确的倒闸操作都是操作人员严格执行规章制度、充分发挥应有的技术水平、高度的责任心，三者完美结合的产物。

一、电气倒闸操作执行程序：1、接受操作预告：值长在接受操作预告时，应明确操作任务、范围、时间、安全措施及被操作设备的状态，并向发令人（省调或地调）复诵一遍，在得到其同意后生效。

根据操作预告或电气工作票的要求指定操作人和监护人。

2、填写操作票：由操作人从标准票库调出该份标准操作票，检查核对无误后签名。

如果该操作任务在标准票库中无对应的标准操作票，由操作人根据操作任务、运行日志、工作票内容，查对一次系统图，逐项清晰地填写操作票，核对无误后签名。

电气设备的状态有哪四种运行、热备用、冷备用、检修四种状态。

1、运行状态：电气设备均处于合闸接通位置，且继电保护、自动装置及控制电源满足设备运行要求的状态。

2、热备用状态：该电器设备已具备运行条件，但该设备尚未带电；连接该设备的各侧均只有一个断开点；且继电保护、自动装置及控制电源满足设备运行要求的状态。

3、冷备用状态：连接该设备处于断开位置，且继电保护、自动装置及控制电源退出运行；连接该设备的各侧均无安全措施，该设备各侧均未带有电压的状态。

4、检修状态：电气设备的所有断路器、隔离开关均断开，电气值班员按照《电业安全工作规程》及工作票要求布置好安全措施。

电气设备的倒闸操作规律就是基于上述四个阶段进行，但检修设备拆除接地线后，应测量绝缘电阻合格，才能转换为另一状态。

延伸阅读支持鸿蒙系统的设备鸿蒙系统：既是输入设备又是输出设备的是磁盘驱动器。

磁盘驱动器又称“磁盘机”，是以磁盘作为记录信息媒体的存储装置。

磁盘驱动器读取磁盘中的数据，传递给处理器。

磁盘驱动器包括软盘驱动器，硬盘驱动器，光盘驱动器等。

磁盘驱动器既能将存储在磁盘上的信息读进内存中，又能将内存中的信息写到磁盘上。

因此就认为它既是输入设备，又是输出设备。

键盘是最常用也是最主要的输入设备，通过键盘可以将英文字母、数字、标点符号等输入到计算机中，从而向计算机发出命令、输入数据等。

麦克风是输入设备还是输出设备属于输入设备。

麦克风将声音输入到电脑，电脑再将信号输出到音响，因此属于输入设备。

麦克风是声电转换的换能器，通过声波作用到电声元件上产生电压，再转为电能。

用于各种扩音设备中。

输入设备是人或外部与计算机进行交互的一种装置，用于将原始数据和处理这些数的程序输入到计算机中。

计算机能够接收各种各样的数据，既可以是数值型的数据，也可以是各种非数值型的数据，如图形、图像、声音等都可以通过不同类型的输入设备输入到计算机中，进行存储、处理和输出。

一、电气设备的状态分为运行、热备用、冷备用、检修四种状态。

二、各状态名词解释。

1、运行状态：是指电气设备的隔离开关及断路器都在合闸状态且带有电压。

2、热备用状态：是指电气设备具备送电条件和起动条件，断路器一经合闸就转变为运行状态。

电气设备处于热备用状态下，随时有来电的可能性，应视为带电设备。

联动备用。

3、冷备用状态：电气设备除断路器在断开位置，隔离开关也在分闸位置。

在此状态下，未履行工作许可手续及未布置安全措施，不允许进行电气检修工作，但可以进行机械作业。

4、检修状态：电气值班员按照《电业安全工作规程》及工作票要求布置好安全措施。

电气设备的倒闸操作规律就是基于上述四个阶段进行，但检修设备拆除接地线后，应测量绝缘电阻合格，才能转换为另一状态。

5、电气设备由一种状态转换为另一种状态，必须进行的操作，这种操作就叫电气设备的倒闸操作。

6、充电是指设备带标称电压但不接带负荷。

7、送电是指设备充电并带负荷（指设备投入环状运行或带负荷）。

8、停电是指断开开关及刀闸使设备不带电。

9、解列是指将一个电网分解为两个电气相互独立的部分运行。

10、运行转检修是指断开设备各侧开关及刀闸，并在设备可能来电的各侧合上接地刀闸（或装设接地线）。

11、检修转运行是指断开设备各侧接地刀闸，合上各侧能够运行的开关及刀闸。

12、运行转热备用是指断开设备各侧开关。

13、热备用转运行是指合上除检修要求不能合或方式明确不合的开关以外的设备各侧开关。

14、热备用转检修是指拉开设备各侧刀闸，并在设备可能来电的各侧合上接地刀闸。

15、检修转热备用是指拉开设备各侧接地刀闸，合上除检修要求不能合或方式明确不合的刀闸以外的设备侧刀闸。

16、冷备用转检修是指在设备可能来电的各侧合上接地刀闸。

17、检修转冷备用是指拉开设备各侧接地刀闸。
