１６７１－７８４８　（　２０１１　）　０４－０６１４－０４基于气压高度计的多旋翼飞行器高度控制王伟１周勇１王峰１程勇１宋昱泽２野波健藏２１南京信息工程大学江苏省气象传感网技术工程中心，江苏南京２１００４４；２日本千叶大学工学研究科，日本千叶２６３－８５２２摘 要：洪水、台风、地震等自然灾害发生时，微小型无人机可以涉足到危险区域及时精确的获取灾区的受灾信息，在必要的时候甚至能够进入到狭窄的空间内部来收集情报。

一方面可以为灾后救援提供有力的帮助，同时还可以避免发生灾后次生灾害。

以自行开发的６旋翼飞行嚣为控制对象，以实现飞行器的高度方向自主飞行为目的，首先介绍了飞行嚣的构造、飞行原理及嵌入式控制系统，然后针对微小型多旋翼飞行器的高度控制，提出了使用高度气压计与加速度相结合的测量手法，代替ＧＰＳ传感器来测量飞行器的飞行高度。

并对飞行器的高度自由度进行数学建模，运用最优控制的理论来设计控制器。

针对无法观测的状态量，设计了卡尔曼滤波器采进行推测。

通过实验验证了设计的控制器的稳定性与追踪性。

多旋翼飞行器；姿态角控制；最优控制；卡尔曼滤波器ＴＰ２７３ＡＡｌｔｉｔｕｄｅ　Ｃｏｎｔｒｏｌ　ｏｆ　Ｍｕｌｔｉ－Ｒｏｔｏｒ　Ｔｙｐｅ　Ａｉｒｃｒａｆｔ　Ｂａｓｅｄ　ｏｎ　Ｐｒｅｓｓｕｒｅ　Ｓｅｎｓｏｒ　ＷＡＮＧ　Ｗｅｉ　ＺＨＯＵ　Ｙｏｎｇ　ＷＡＮＧ　Ｆｅｎｇ　ＣＨＥＮＧ　Ｙｏｎｇ　ＳＯＮＧ　Ｙｕ－ｚｅ　ＮＯＮＡＭＩ　Ｋｅｎｚｏ　２０１１－０３－０９２０１１－０４－１０南京信息工程大学科研基金资助（２０１００３６６）王伟（１９７２－），男，黑龙江双鸭山人，教授，博士，主要从事自动化控制，机器人工学，微小型多旋翼无人机设计及自主飞行控制等方面的教学与科研工作；野波健藏（１９４９－），男，教授。

・６１５・・６１６・＠＠［５］王凯，热导式氢气纯度分析仪的设计［Ｊ］．现代电子技术．２００５，２（１９）　：　８２－８４．　（Ｗａｎｇ　Ｋａｉ．　Ｄｅｓｉｇｎ　ｏｆ　Ｔｈｅｒｍａｌ　Ｃｏｎｄｕｃｔｉｖｉｔｙ　Ｍｅｔｈｏｄ　Ｈｙｄｒｏｇｅｎ　Ｃｏｎｃｅｎｔｒａｔｉｏｎ　Ｄｅｔｅｃｔｏｒ　［　Ｊ　］． Ｍｅａｓｕｒｅｍｅｎｔ　＆Ｃｏｎｔｒｏｌ　Ｔｅｃｈｎｏｌｏｇｙ，　２００５，２（１９）　：　８２－８４．　）＠＠［６］杨志勇，管伊春，严利民．一种热导式在线分析仪的温度控制 方法［Ｊ］．仪器仪表学报，２００５，２６（８）：２４８－２４９．（　Ｙａｎｇ　Ｚｈｉｙｏｎｇ，　Ｇｕａｎ　Ｙｉｃｈｕｎ，　Ｙａｎ　Ｌｉｍｉｎ．　Ａ　Ｔｅｍｐｅｒａｔｕｒｅ　Ｃｏｎｔｒｏｌ　Ｍｅｔｈｏｄ　ｏｎ　Ｔｈｅｒｍａｌ　Ｃｏｎｄｕｃｔｉｖｉｔｙ　Ｏｎｌｉｎｅ　Ａｎａｌｙｚｅｒ［　Ｊ］．　Ｃｈｉｎｅｓｅ　Ｊｏｕｒｎａｌ　ｏｆ　Ｓｃｉｅｎｔｉｆｉｃ　Ｉｎｓｔｒｕｍｅｎｔ，　２００５，２６（８）　：２４８－２４９．　）＠＠［７］李学东，余志伟．基于ＭＥＭＳ技术的微型传感器［Ｊ］．仪表技 术与传感器，２００５，８（９）：４－５，１２．（Ｌｉ　Ｘｕｅｄｏｎｇ，Ｙｕ　Ｚｈｉｗｅｉ．　Ｍｉｃｒｏｓｅｎｓｏｒｓ　Ｂａｓｅｄ　ｏｎ　ＭＥＭＳ　Ｔｅｃｈｎｏｌｏｇｙ［　Ｊ］．　Ｉｎｓｔｒｕｍｅｎｔ　Ｔｅｃｈｎｉｑｕｅ　ａｎｄ　Ｓｅｎｓｏｒ，　２００５，８（９）　：　４－５，１２．　）＠＠［８］何晓晓，邵鹏．对测量气体热导率实验中压强影响的分析［Ｊ］． 大学物理，２００５，２４（９）：６１－６３．（　Ｈｅ　Ｘｉａｏｘｉａｏ，Ｓｈａｏ　Ｐｅｎｇ．　Ｔｈｅ　ｅｆｆｅｃｔ　ｏｆ　ｐｒｅｓｓｕｒｅ　ｉｎ　ｔｈｅ　ｅｘｐｅｒｉｍｅｎｔ　ｍｅａｓｕｒｉｎｇｈｅａｔ　ｃｏｎｄｕｃｔｉｖｉｔｙ　ｏｆ　ａｉｒ［Ｊ］．　Ｃｏｌｌｅｇｅ　ｐｈｙｓｉｃｓ，　２００５，２４（９）　：６１－６３．　）＠＠［９］刘长江，苏为宁，气体热导率实验中的传热机制［Ｊ］．大学物 理，２００６，２５（１０）：６１－６３．（　Ｌｉｕ　Ｃｈａｎｇｊｉａｎｇ　，Ｓｕ　Ｗｅｉｎｉｎｇ．　Ｒｅｓｅａｒｃｈｅｓ　ｏｎ　ｔｈｅ　ｍｅｃｈａｎｉｓｍ　ｏｆ　ｈｅａｔ　ｔｒａｎｓｆｅｒ　ｉｎ　ｔｈｅ　ｅｘｐｅｒｉｍｅｎｔ　ｏｆ　ｈｅａｔ　ｃｏｎｄｕｃｔｉｖｉｔｙ　ｏｆ　ｇａｓ［Ｊ］．　Ｃｏｌｌｅｇｅ　ｐｈｙｓｉｃｓ，２００６，２５（１０）　：６１－６３．　）＠＠［１Ｏ］石建，杨继先．混合气体热传导性质的计算机模拟［Ｊ］．西华 大学学报自然科学版，２００６，２５（４）：５７－５９．　（Ｓｈｉ　Ｊｉａｎ，Ｙａｎ　Ｊｉｘｉａｎ．　Ｓｉｍｕｌａｔｉｏｎ　ｏｆ　Ｔｈｅｒｍａｌ　Ｃｏｎｄｕｃｔｉｖｉｔｙ　ｆｏｒ　Ｂｉｎａｒｙ　Ｍｉｘｅｄ　Ｇａｓｅｓ　［　Ｊ］．　Ｊｏｕｒｎａｌ　ｏｆ　Ｘｉｈｕａ　Ｕｎｉｖｅｒｓｉｔｙ　Ｎａｔｕｒａｌ　Ｓｃｉｅｎｃｅ，　２００６，２５　（　４　）　：５７－５９．　）＠＠［１１］秦允豪．热学［Ｍ］．北京：高等教育出版社，２００４．（　Ｑｉｎ，Ｙｕｎ ｈａｏ．　Ｔｈｅｒｍｏｌｏｇｙ［　Ｍ］．　Ｂｅｉｊｉｎｇ：　Ｈｉｇｈｅｒ　Ｅｄｕｃａｔｉｏｎ　Ｐｒｅｓｓ，２００４．　）＠＠［　１２］　Ｃｈｅｎｇｄｏｎｇ　Ｗｕ，　Ｂａｉｚｈａｎｇ　Ｃｏｎｇ，　Ｔｈｅ　Ａｐｐｌｉｃａｔｉｏｎ　ｏｆ　ＭＣＵ　ｆｏｒ　Ｓｅｃｕ ｒｉｔｙ　Ａｌａｒｍ　Ｓｙｓｔｅｍ，　Ｔｈｅ　Ｐｒｏｅ．　ｏｆ　ｔｈｅ　Ｉｎｔｅｒｎａｔｉｏｎａｌ　Ｃｏｎｆｅｒｅｎｃｅ　ｏｆ Ｅｍｂｅｄｄｅｄ　Ｓｙｓｔｅｍｓ［Ｊ］．　２００１，３７（４）　：６９９－７０３．＠＠［　１　］ Ｗａｎｇ　Ｗ，　Ｎｏｎａｍｉ　Ｋ，　Ｈｉｒａｔａ　ｍ．　Ｍｏｄｅｌ　ｒｅｆｅｒｅｎｃｅ　ｓｌｉｄｉｎｇ　ｍｏｄｅ　ｃｏｎ ｔｒｏｌ　ｏｆ　ｓｍａｌｌ　ｈｅｌｉｃｏｐｔｅｒ　Ｘ．　Ｒ．　Ｂ　ｂａｓｅｄ　ｏｎ　Ｖｉｓｉｏｎ　［　Ｊ　］．　Ｉｎｔｅｒｎａｔｉｏｎａｌ Ｊｏｕｒｎａｌ　ｏｆ　Ａｄｖａｎｃｅｄ　Ｒｏｂｏｔｉｃ　Ｓｙｓｔｅｍｓ，２００８，５　（　３　）　：２３５－２４２．＠＠［２］ Ｗａｎｇ　Ｗ，Ｈｉｒａｔａ　Ｍ，Ｎｏｎａｍｉ　Ｋ，ｅｔ　ａｌ．　Ｍｏｄｅｌｉｎｇ　ａｎｄ　Ａｕｔｏｎｏｍｏｕｓ Ｃｏｎｔｒｏｌ　ｏｆ　Ｍｉｃｒｏｍｉｎｉａｔｕｒｅ　Ｕｌｔｒａ－Ｓｍａｌｌ　Ｓｃａｌｅ／Ｌｉｇｈｔ　Ｗｅｉｇｈｔ　Ｍｉｃｒｏ Ｆｌｙｉｎｇ　Ｒｏｂｏｔ［　Ｊ］．　Ｊｏｕｒｎａｌ　ｏｆ　ｔｈｅ　Ｒｏｂｏｔｉｃｓ　Ｓｏｃｉｅｔｙ　ｏｆ　Ｊａｐａｎ　，２００７，５ （１）　：１２１－１２９．＠＠［　３　］ Ｓ．　Ｂｏｕａｂｄａｌｌａｈ　ａｎｄ　Ｒ．　Ｓｉｅｇｗａｒｔ．　Ｆｕｌｌ　Ｃｏｎｔｒｏｌ　ｏｆ　ａ　Ｑｕａｄｒｏｔｏｒ　［　Ｃ　］． ＩＲＯＳ　Ｉｎ　Ｐｒｏｃ．　ｏｆ　ｔｈｅ　ＩＥＥＥ／ＲＳＪ　Ｉｎｔ．　Ｃｏｎｆ．　ｏｎ　Ｉｎｔｅｌｌｉｇｅｎｔ　Ｒｏｂｏｔｓ ａｎｄ　Ｓｙｓｔｅｍｓ，２００７．＠＠［４］ Ｆ．　Ｋｅｎｄｏｕｌ，Ｄ．　Ｌａｒａ，Ｉ．　Ｆａｎｔｏｎｉ，ａｎｄ　Ｒ．　Ｌｏｚａｎｏ．　Ｒｅａｌ－Ｔｉｍｅ　Ｎｏｎ ｌｉｎｅａｒ　Ｅｍｂｅｄｄｅｄ　Ｃｏｎｔｒｏｌ　ｆｏｒ　ａｎ　Ａｕｔｏｎｏｍｏｕｓ　Ｑｕａｄ－Ｒｏｔｏｒ　Ｈｅｌｉｃｏｐｔｅｒ ［　Ｊ　］．　ＡＩＡＡ　Ｊｏｕｒｎａｌ　ｏｆ　Ｇｕｉｄａｎｃｅ，　Ｃｏｎｔｒｏｌ，　ａｎｄ　Ｄｙｎａｍｉｃｓ，　２００７，３０ （４）　：１０４９－１０６１．＠＠［５］ Ｗ．　Ｗａｎｇ，Ｓ．　Ｓｕｚｕｋｉ，Ｋ．　Ｎｏｎａｍｉ，ｅｔ　ａｌ．　Ｆｕｌｌｙ　Ａｕｔｏｎｏｍｏｕｓ　Ｑｕａｄ Ｒｏｔｏｒ　ＭＡＶ　ａｎｄ　ｆｌｙｉｎｇ　ｐｅｒｆｏｒｍａｎｃｅ　ｗｉｔｈ　ｃｏｍｐｌｅｔｅ　ｅｍｂｅｄｄｅｄ　ｓｙｓｔｅｍ ［　Ｃ　］．　ｔｈｅ　９ｔｈ　Ｉｎｔｅｒｎａｔｉｏｎａｌ　Ｃｏｎｆｅｒｅｎｃｅ　ｏｎ　Ｍｏｔｉｏｎ　ａｎｄ　Ｖｉｂｒａｔｉｏｎ Ｃｏｎｔｒｏｌ　，２００８．＠＠［６］ Ｋ．　Ｎｏｎａｍｉ，Ｈ．　Ｎｉｓｈｉｍｕｒａ，Ｍ．　Ｈｉｒａｔａ．　Ｃｏｎｔｒｏｌ　ｓｙｓｔｅｍ　ｄｅｓｉｇｎ　ｂｙ Ｍａｔｌａｂ［　Ｍ］．　Ｊａｐａｎ：Ｔｏｋｙｏ　Ｄｅｎｋｉ　Ｕｎｉｖｅｒｓｉｔｙ　Ｐｒｅｓｓ，　１９９８．＠＠［　７　］ Ｘｉａｏｆｅｎｇ　Ｚｈａｎｇ，　Ｒｕｉ　Ｂａｉ．　Ｐｅｅｒ－ｔｏ－Ｐｅｅｒ　Ｆｉｒｅ　Ａｌａｒｍ　Ｓｙｓｔｅｍ　Ｂａｓｅｄ Ｏｎ　ＣＡＮ　Ｂｕｓ［　Ｊ］．　Ｆｉｒｅ　Ａｌａｒｍ　Ｔｅｃｈｎｏｌｏｇｙ　ａｎｄ　Ｐｒｏｄｕｃｔ　Ｉｎｆｏｒｍａｔｉｏｎ， ２００１，１５（７）　：　４１－４３．基于气压高度计的多旋翼飞行器高度控制作者：王伟， 周勇， 王峰， 程勇， 宋昱泽， 野波健藏作者单位：王伟,周勇,王峰,程勇(南京信息工程大学江苏省气象传感网技术工程中心,江苏南京210044)， 宋昱泽,野波健藏(日本千叶大学工学研究科,日本千叶263-8522)引用本文格式：王伟.周勇.王峰.程勇.宋昱泽.野波健藏基于气压高度计的多旋翼飞行器高度控制[会议论文] 2011。

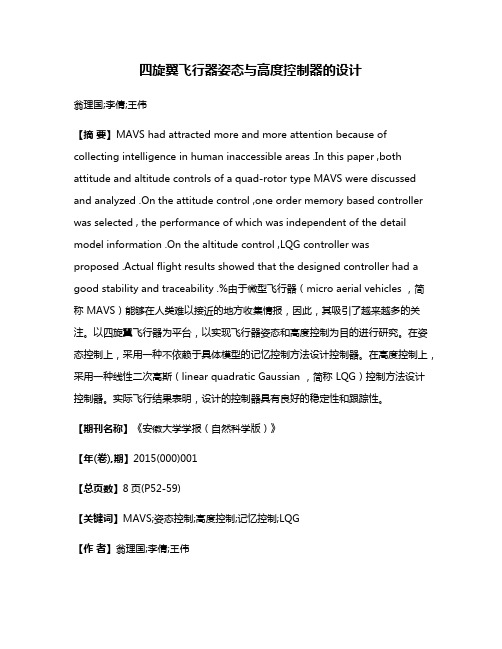

四旋翼飞行器姿态与高度控制器的设计翁理国;李倩;王伟【摘要】MAVS had attracted more and more attention because of collecting intelligence in human inaccessible areas .In this paper ,both attitude and altitude controls of a quad‐rotor type MAVS were discussed and analyzed .On the attitude control ,one order memory based controller was selected , the performance of which was independent of the detail model information .On the altitude control ,LQG controller wasproposed .Actual flight results showed that the designed controller had a good stability and traceability .%由于微型飞行器（micro aerial vehicles ，简称 MAVS）能够在人类难以接近的地方收集情报，因此，其吸引了越来越多的关注。

以四旋翼飞行器为平台，以实现飞行器姿态和高度控制为目的进行研究。

在姿态控制上，采用一种不依赖于具体模型的记忆控制方法设计控制器。

在高度控制上，采用一种线性二次高斯（linear quadratic Gaussian ，简称 LQG）控制方法设计控制器。

实际飞行结果表明，设计的控制器具有良好的稳定性和跟踪性。

【期刊名称】《安徽大学学报（自然科学版）》【年(卷),期】2015(000)001【总页数】8页(P52-59)【关键词】MAVS;姿态控制;高度控制;记忆控制;LQG【作者】翁理国;李倩;王伟【作者单位】南京信息工程大学信息与控制学院，江苏南京 210044;南京信息工程大学信息与控制学院，江苏南京 210044;南京信息工程大学信息与控制学院，江苏南京 210044【正文语种】中文【中图分类】V249MAVS是一种由动力驱动、无人驾驶、可重复使用的航空器.因具有体积小、重量轻、机动灵活、环境适应性强等优点，已成为集军用、商用、民用多位一体的无人驾驶工具［1］.随着微机电系统（micro electromechanical systems，简称MEMS）的发展，单旋翼直升机一直是微型飞行器发展的研究平台，其复杂性及不稳定性却限制了它的发展.如今，一种新型的微型多翼飞行器，特别是多旋翼飞行器越来越受到人们的重视.由于四旋翼微型飞行器具有稳定性高的特点，因此广泛应用于军事侦察、气象探测、环境监测和空中交通应急等方面［2］.在实际应用中，飞行器需要自主飞行完成上述艰巨的任务.由于它体积小、结构简单，因此通信设备的安装存在技术上的难题.到目前为止，许多科研团队在解决这些难题上取得了巨大的成就［3－6］.为实现自主飞行，研究人员采用了多种控制方法，如自适应、模型预测及模糊控制等［7］.通常情况下，飞行控制器的性能受限于外部扰动和模型误差，因此，设计真正有效的、具有鲁棒性的控制器具有重要意义.作者拟研究姿态和高度的动力学控制方法.为了实现姿态控制，采用基于历史信息的控制器，即记忆控制器，这种控制器的最大优势在于控制性能与外部干扰无关，能够提高系统的鲁棒性.为了准确控制飞行器的飞行高度，采用基于最优控制理论的LQG控制方法设计控制器.1 被控对象图1为四旋翼微型飞行器，是该设计的被控对象.机体的主体部分由碳纤维制作，以获得较轻的重量和较好的强度.飞行器动力由4个T－MOTOL直流无刷电机提供，其频率在50～500Hz范围，最大转速可达837rad·s－1.采用4个APC1245螺旋桨，飞行器可载重约1kg，搭载1节2 100mAh的锂聚合物电池，空载飞行时间约10min.图1 四旋翼微型飞行器Fig.1 Quad－rotor MAVS2 建模和控制器设计图2为控制回路结构图.如图2所示，一个完整的飞行器控制系统可分成4个部分：X，Y，Z方向控制器和偏航角控制器.该设计主要研究其中的姿态控制及高度控制. 图2 控制回路结构图Fig.2 Structure of control loop2.1 姿态角建模由于四旋翼飞行器的6个自由度是通过调节电机的转速得到，因此它是一个强耦合、非线性的多输入多输出系统.考虑到在实际飞行过程中姿态角变动范围较小，可以忽略各个自由度之间的耦合，把系统简化为各个独立的单输入单输出线性系统，分别设计控制器.此外，四旋翼飞行器的结构具有对称性，滚转角和俯仰角的结构相同，因此在建模时只考虑滚转角.将四旋翼飞行器放置在3维坐标系中，假设其载体坐标系为N，机体质量为m，外力为F∈R3，转矩为τ∈R3，将转矩与姿态角的非线性关系近似为线性关系（此时假设姿态角变化很小），根据动力学定理，可得到以下关系式［8］飞行器的姿态是载体坐标系相对参考坐标系的位置关系.载体坐标系是以飞行器重心为原点，记为On，而参考坐标系是以地面为原点，记为Oi.V＝（u，v，w）中的u，v，w为载体坐标系3个轴方向的角速度，它们分别对应飞行器的前方向Xn轴、飞行器的右方向Yn轴和飞行器的下方向Zn轴.Q＝（p，q，r）中的p，g，r为参考坐标系下的角速度，它们分别对应磁场的北极方向Xi轴、重力方向Zi 轴和OiXiZi平面的垂直方向Yi轴.欧拉角ξ＝（φ，θ，ψ），其中φ为滚转角，θ为俯仰角，ψ为偏航角.将载体坐标系转换到参考坐标系的旋转矩阵如下此时矩阵R满足：R－1＝RT，det（R）＝1.参考坐标系下3个方向的角速度Q与欧拉角的3个角速度的关系如下其中：欧拉矩阵Γ（ξ）［9］为当时，矩阵Γ（ξ）是奇异矩阵，它的逆矩阵为通过方程式（4）对时间的微分以及方程式（2）可得到其中，sk（Q）可将Q从R3 变换到R3×3.滚转角速度的二阶微分方程表达式为其中：Jφ和τφ分别为绕Xi轴的转动惯量和转矩.一般地，控制量u和实际获得的转矩τφ近似为线性关系，因此可将式（8）变为2.2 记忆控制在姿态控制器设计中，考虑到四旋翼飞行器具有高度非线性和强耦合的特性，设计一个具有良好稳定性和跟踪性的控制器十分必要，作者采用记忆控制方法来提高控制器的鲁棒性能［10］.令滚转角运动偏差为ε＝φ－φ＊，其中φ＊为获取的滚转角的目标值，由式（9）得到的滚转角运动偏差微分表达式为为方便处理，引入一个新的变量e，将原先涉及φ的二阶跟踪问题简化为用e表示的一阶稳定系统，即将e的微分代替，得到定义系统控制输出为其中为基于记忆的补偿，即为系统非线性和其他干扰提供的补偿.通过公式（12），（13）将一阶稳定系统e变为记忆控制的基本思想是利用当前与先前的系统响应以及过去的记忆信息来构建控制方法，因此也被称为经验控制［11］.考虑到实际应用中，当前的系统状态对未来的影响最大，因此选择当前系统的一阶线性函数构建控制方法.通过欧拉微分，将式（14）一阶稳定系统变为其中：T为采样周期；vk为记忆控制输入.由式（15）得到的前一时刻方程式为将式（15）减去式（16），得到由于记忆控制需要使用过去的控制经验vk－1、当前的跟踪误差ek及先前的跟踪误差ek－1，故定义vk为假定由式（17）得到由于，所以有考虑到e被定义为一个抖动范围为T2λ的滑动平面，当e逐渐变小时，跟踪误差ε及其导数也将变小.式（21）表明如果函数f（·）的变化不是无限快，可认为跟踪误差和它的导数也很小（此时T非常小）.综上所述，根据循环周期T、目标值φ＊的姿态角模型及式（13）的变换方程uk －1＝Jφ（vk－1＋ξk－1），可得记忆控制器表达式为其中与模型有关，将其放入模型函数f（·）中，则根据上文可知，为使f（·）在不同函数下都能保持较好的跟踪性能，假设f（·）函数如下图3为记忆控制器的仿真结果，其中参数T＝0.02，k0＝1，J＝0.173 2.由图3可以清楚地看到，不论在f1（·）还是在f2（·）函数下，记忆控制器都能保持极好的跟踪性能，实现了良好的鲁棒性.图3 记忆控制器的仿真结果Fig.3 Simulation results of memory based controller2.3 高度建模四旋翼飞行器的高度控制是通过同时调节4个电机转速来实现的.根据电机驱动原理，控制输入u（s）与转速n（s）的输出呈线性关系，同时转速n（s）的输出与产生的浮力F（s）也近似呈线性关系［12－13］，于是可以得到下面的传递函数其中：k，T1均为常数.浮力F与加速度、速度与位置的关系式可表示为其中：φ，θ分别为滚转角和俯仰角；Z为高度；Cx＝cosx；fZ为空气阻力；m 为飞行器的质量.由于四旋翼飞行器主要以定点悬浮为主，飞行过程中的倾斜角很小，忽视空气阻力，对式（26）进行线性化，并通过拉普拉斯变换得到如下公式把式（25）代入式（27）当中，可得从控制输入到位置输出之间的传递函数为通过实际飞行的输入输出实验数据，利用Matlab中的ident工具拟合可得到式（28）中的未知参数.图4为仿真模型验证结果.由图4可知，仿真模型是准确的. 图4 仿真模型验证结果Fig.4 Simulation model validation results为实现控制器的输出能够准确跟踪参考输入信号的变化，引入一个额外的状态变量xp（t）＝扩展的高度状态方程为2.4 LQG 控制LQG是一个基于最优控制理论的控制器设计方法［14］，该文采用LQG理论设计控制器实现高度控制.用状态空间将式（28）的传递函数表示为其中：w（t）为参考输入；I为单位矩阵定义二次性能指标泛函为构造哈密顿函数为伴随方程及其边界条件［15］为最优控制应满足又由于R正定，且其逆存在，于是有假设λ（t）和状态变量xa（t）呈线性关系，即其中：P为里卡蒂代数方程式的解.将式（37）代入式（38），得由于控制器的设计需要所有的状态变量，通过上面的状态反馈获得加速度和高度数据，但是仍有3个状态量无法测得.为此，设计卡尔曼滤波器推测系统中间状态变量，并且其中一些状态量可对机载传感器的高频噪声进行滤波，提高控制器的控制品质.3 程序流程图图5为记忆控制方法流程图和LQG控制方法流程图.图5 记忆控制方法（左）和LQG控制方法（右）流程图Fig.5 Flow chart ofmemory control method（left）and LQG control method（right）在图5的左图中，T表示控制循环周期，pre表示前一时刻的控制量，ref表示获取的遥控器发送过来的目标值，该设计获取的是滚转角的目标值.在图5的右图中，状态变量X1，X2，X3分别表示卡尔曼滤波推测出的Z方向的加速度、位置及速度，其中X1，X2是用来对机载传感器的高频噪声进行滤波的.4 实验及其分析通过室外飞行实验来验证设计的姿态和高度控制器的性能.MAVS的目标值由2.4GHz的无线遥控器给定，飞行状态由无线传输模块XBee－pro传回，以实现地面站与飞行器之间的数据传输.4.1 姿态控制实验通过实际飞行来检验姿态控制器的性能及仿真结果的正确性.图6为飞行器悬停实验结果.从图6中可以看出，飞行器姿态角变动保持在±2°.即使在实际飞行环境下有强风和其他干扰，姿态角的变动也是在稳定范围之内.图7为飞行器鲁棒性实验结果.由图7可知，控制器几乎不受模型变化的影响，能够很好地跟踪目标.图6 飞行器悬停实验结果Fig.6 Hovering experimental result of MAVS图7 飞行器鲁棒性实验结果Fig.7 Robust experimental result of MAVS4.2 高度控制实验通过实际飞行来检验高度控制器的性能及仿真结果的正确性.手动操作遥控器使飞行器在空中定点悬停一段时间，然后切换飞行模式，接收遥控器发送来的目标值.图8为飞行器高度的跟踪实验结果.由图8可知，实际飞行的实验结果基本与模拟结果一致，验证了该设计数学模型的可行性与准确性，此控制器有很好的稳定性与追踪性.图8 飞行器高度跟踪实验结果Fig.8 Altitude experimental result of trackingMAVS5 结束语以自主研发的四旋翼飞行器为控制对象，研究它的姿态与高度控制器的设计方法.在姿态控制器设计中，采用基于记忆的控制方法，实验结果表明此控制器具有良好的稳定性和跟踪性，尤其是姿态模型改变及外部干扰下，控制器仍然获得良好的控制性能，体现了该控制器的鲁棒性.在高度控制器设计中，采用基于最优控制的LQG控制方法，实验结果表明此控制器也能达到预期控制效果.参考文献：［1］Martinez V.Modelling of the flight dynamics of a quad rotor helicopter［J］.A MSc Thesis in Cranfield University，2007，71（2）：149－438.［2］Achtelik M，Bachrach A，He R J，et al.Stereo vision and laser odometry for autonomous helicopters in GPS－denied indoor environments［C］／／Grant R，Douglas W，et al.International Society for Optical Engineering，Orlando：SPIE，2009：733219－733229.［3］Bachrach A，He R J，Roy N .Autonomous flight in unknown indoor environments［J］.International Journal of Micro Air Vehicles，2009，1（4）：217－228.［4］Wang W，Nonami K，Mitsuo H.Model reference sliding mode control of small helicopter XRB based on vision［J］.International Journal of Advanced Robotic Systems，2008，5（3）：235－242.［5］Hoffmann G M，Huang H，Waslander S L，et al.Precision flight control for a multi－vehicle quad rotor helicopter test bed［J］.Control Engineering Practice，2011，19（9）：1023－1036.［6］Kendoul F.Survey of advances in guidance，navigation，and controlof unmanned rotorcraft systems［J］.Journal of Field Robotics，2012，29（2）：315－378.［7］Xia M，Zhang Y C，Weng L G，et al.Fashion retailing forecasting based on extreme learning machine with adaptive metrics of inputs ［J］.Knowledge－Based Systems，2012，36：253－259.［8］Tayebi A，McGilcary S.Attitude stabilization of a VTOL quadrotor aircraft［J］.Control Systems Technology，IEEE Transactions on，2006，14（3）：562－571.［9］Nonami K，Kendoul F，Suzuki S，et al.Autonomous flying robots：unmanned aerial vehicles and micro aerial vehicles［M］.Verlag：Springer，2010.［10］Rudin K，Hua M D，Ducard G.A robust attitude controller and its application to quad rotor helicopters［C］／／18th IFAC World Congress，2011：10379－10384.［11］Song Y D.Memory－based control of nonlinear dynamic systemspart I－design and analysis［C］／／Industrial Electronics and Applications，1st IEEE Conference on，IEEE，2006：1－6.［12］Kendoul F，Lara D，Lozano R.Real－time nonlinear embedded control for an autonomous quad rotor helicopter［J］.Journal of Guidance，Control，and Dynamics，2007，30（4）：1049－1061.［13］Wang W，Song Y Z，Nonami K，et al.Attitude controller design for a six－rotor type MAV［J］.Key Engineering Materials，2011，480（4）：1155－1160.［14］Kendoul F，Fantoni I，Lozano R.Asymptotic stability of hierarchical inner－outer loop－based flight controllers［C］／／Proceedings of the 17th IFAC World Congress，2008：6－11.［15］Lewis F L，Vrabie D，Syrmos V L.Optimal control［M］.New York：John Wiley ＆Sons，2012.。

四旋翼无人机的高度控制余莉;顾泽滔;王伟;王光伟【期刊名称】《测控技术》【年(卷),期】2016(035)001【摘要】为实现对四旋翼无人机飞行高度的控制,采用气压高度计对高度信息进行反馈,同时使用竖直加速度数据进行补偿.为了减少由建模误差对控制效果产生的影响,并使系统具有较强的鲁棒性,设计了模型参考滑模控制器(MRSMC,model reference sliding mode controller),同时对于无法直接测量的状态量使用卡尔曼滤波器来进行推测.实验结果表明所设计的控制器具有良好的稳定性和鲁棒性.【总页数】4页(P73-76)【作者】余莉;顾泽滔;王伟;王光伟【作者单位】南京信息工程大学信息与控制学院,江苏南京210044;南京信息工程大学信息与控制学院,江苏南京210044;南京信息工程大学信息与控制学院,江苏南京210044;日本千叶大学工学研究科,日本千叶263-8522【正文语种】中文【中图分类】TP273.3【相关文献】1.丘陵城市建筑高度控制规划方法构建——以长沙岳麓山及其周边地区高度控制规划为例(2003-2016) [J], 陈煊;廖艳红;王嘉骥2."紧凑城市"理念下的建筑高度控制探索——以西安曲江新区高度控制研究为例[J], 黄嘉颖;吴左宾;周庆华3.眺望控制法在地标背景建筑高度控制中的运用初探——以温州江心屿双塔背景建筑高度控制规划研究为例 [J], 刘卫东;林观众4.四旋翼无人机高度控制——基于CNF与自适应非光滑控制 [J], 何栋炜;解维坤;高培;郑积仕5.基于人视角量化分析的山水城市整体高度控制方法探索以安吉整体城市高度控制实践为例 [J], 林姗因版权原因，仅展示原文概要，查看原文内容请购买。
