云台、球机拨码说明书01

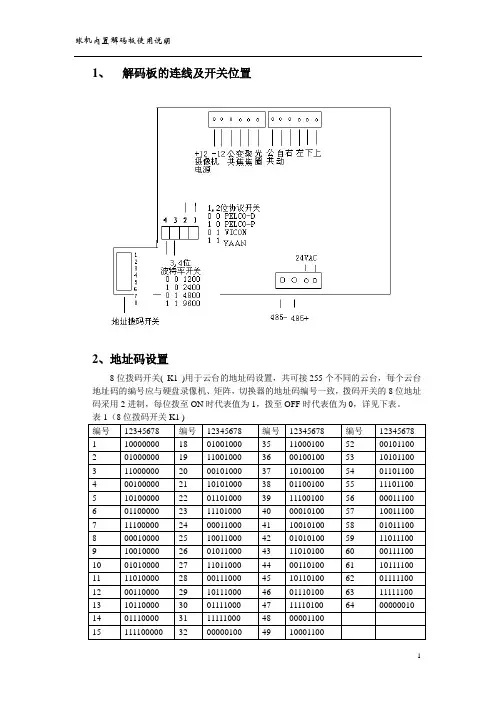

1、解码板的连线及开关位置
2、地址码设置
8位拨码开关( K1 )用于云台的地址码设置，共可接255个不同的云台，每个云台地址码的编号应与硬盘录像机、矩阵，切换器的地址码编号一致，拨码开关的8位地址码采用2进制，每位拨至ON时代表值为1，拨至OFF时代表值为0，详见下表。

表1（8位拨码开关K1 )
3、通信波特率设置
K2的3、4位拨码开关用于设置通信波特率见表2。

表2:
4、协议
K2的1、2位拨码开关用于设置协议类型，如下表：本解码器随机提供下表组合协议，也可按用户要求将其它放入协议。

3．5名词对照
光圈——IRIS UP——上BRUSH——雨刷
变焦——ZOOM DOWN——下LIGHT——灯光
聚焦——FOCUS LEFT——右
摄像机——CAMERA AUTO——自动
4. 注意事项
*485控制信号线必须采用屏蔽线，线径视距离而定，100米以内可用0.5MM，大于100米建议用0.75MM以上线径的控制线。

*地址、协议及波特率开关重新设置后，必须断电20秒再通电，新设置才有效。

*本解码器为24V AC供电，。

*232—485转换器的选择，100米以内可采用无源转换器，大于100米建议用有源转换器。

摄像机云台控制说明书摄像机云台控制说明书1：接好摄像机电源，确定摄像机启动正常。

2：接好视频连接线，并连接到电脑的采集卡，确定摄像机视频正常显示。

3：接好控制线，控制线一端连接到电脑的串口(COM)，一端连接接到摄像机的RS232控制接口，以下是各个摄像机的RS232接口图（红色框部分表示RS232接口）：麦德(TAC20P)威克(MCC-D80)05、SW1 地址拨码开关 06、VIDEO 视频插孔 07、RS232插孔 08、SW2协议、波特率、图像翻转拨码 09、DC IN 12V 电源插孔 10、RS485/RS422插孔4：设置摄像机的ID：A：为什么要设置摄像机ID？一条控制线是可以控制多个摄像机的，而唯一区别摄像机的就是摄像机的ID，所以在控制多个同一个协议的摄像机的时候，摄像机ID就起作用了，若不控制多个，建议就用默认的ID为0；B：怎样设置摄像机ID？首先查看摄像机的说明书，看摄像机上有没有设置摄像机ID的开关，比如：麦德的摄像机就没有ID设置，默认就为0，威克的ID开关是SW1，如上面的图中05拨码开关设置摄像机拨码开关位图如下表。

LSB MSBSW1 SW2可以通过设置8位拨码开关SW1来设定地址的编码。

地址码设定采用二进制方式，共可以设置256个不同的摄像机地址。

设置好摄像机上的ID后，在软件里面打开“设置”菜单的“视频设置”对摄像机设置相应的ID，如下图：5：设置串口协议、波特率：首先查看摄像机说明书或向购买厂商咨询此摄像机支持那些控制协议，目前我们支持的有麦德的TAC20P，SONYD70/D100摄像机协议，还有比较通用的PELCO-P、PELCO-D协议，威克的MCC-D80就支持这2种协议。

知道摄像机的协议后，看摄像机上面有没有设置协议的开关，因为有的摄像机支持多种协议，一定有开关来设置的，比如威克的摄像机：如上面设置ID一样，8位拨码开关SW2为模式选择开关，可设置波特率、通讯协议、图像正向/翻转。

云台地址码、波特率、协议拨码设置说明。

恒速球地址、协议、波特率等设置恒速球置解码板，通过解码板对地址、协议、波特率的设置，实现对恒速球的云台和摄像机的镜头控制。

１、地址设置8位拨码开关（见下图）的1-6位用于恒速球的地址码设置，可在1～63围进行地址编码，每个恒速球的地址码应与硬盘录像机或矩阵或控制键盘的地址码一致，才能实现控制。

用于设置地址码6位拨码开关采用2进制，每位拨至ON时值为1，拨至OFF时值为0，详见表2。

表2：地址编码与拨码开关对应表KODICOM卡硬盘录像机KRE-301协议，诚丰硬盘录像机PRLCO-D，RM110协议地址采用16进制，与其它地址采用十进制不同，故地址首先需转换为十进制，拔码开关如表3表3：16进制地址与拨码开关对应表请按自己定义好的恒速球地址，按照表2或表3完成拨码开关的设置。

２、波特率设置8位拨码开关（见上图）的7、8位用于恒速球的地址码设置，可设置的波特率为1200BPS、2400BPS、4 800BPS、9600BPS。

每位拨至ON时值为1，拨至OFF时值为0，波特率与拨码开关对应见表4。

表4：波特率与拨码开关对应表请根据控制恒速球设备所采用的通信波特率按照表4完成拨码开关的设置。

３、协议设置6位拨码开关的1，2，3，4位（见上图）用于设置协议类型，置解码板提供下表5所列的协议，也可按用户要求将其它写入其它的协议。

表5：拨码开关与协议对应表本解码器通常提供以上14种协议，但可根据用户需要提供更多协议。

可提供协议有：与矩阵通讯协议：SAMSUNG、AD、AB、达拉斯、红苹果、科力矩阵、天大天财矩阵、派尔高矩阵、银信矩阵、LP矩阵。

与硬盘录像机通讯协议：录林王嵌入式、凯创嵌入式、DM嵌入式、海康威视嵌入式、KCL(三洋)、YAAN、SAMSUNG、KIDICOM-SX硬盘录像机使用协议与波特率参照表见表6。

与键盘通讯协议：维多键盘、PWT键盘、三星键盘、YAAN 。

地址设置
8位拨码开关的1-6位用于高速球的地址码设置，可在1～63范围内进行地址编码，每个高速球的地址码应与硬盘录像机或矩阵或控制键盘的地址码一致，才能实现控制。

用于设置地址码6位拨码开关采用2进制，每位拨至ON时值为1，拨至OFF时值为0，详见表2。

表1：地址编码与拨码开关对应表
超过64个,如何设置?
那就要使用控制码转换器了.如使用AB70-83控制码转换器;其后面面板设置如下:
表2:选择摄像机组DIP开关设置
0=OFF,1=ON
注:其中1,2,3,4.是设置协议类型的.就是各厂家生产的摄像机波特率设置.具体请参照控制码转换器的说明书.
如要控制65-128个摄像头,只需把表1的各代码相对应好,把摄像头65-128个控制线接到表2设置好65-128那组输出端就可控制65-128个摄像头了.如此类推可以控制1024个摄像头.表1代码没变,只是控制码转换器表2的代码在变.。

关于球机地址拨码的介绍
目前中铝广西分公司的监控系统，球机的数量占有90%以上，对于球机而言，云台的转动就显得尤为重要。

下面来简单介绍下模拟
球机云台控制的设置问题。

云台控制的设置中，最为重要的就是球机地址码的设置，下面以海康球机为例。

首先打开球机球罩，可以看到SW1和SW2拨码开关，其中SW1就是地址拨码开关，编码方式采用二进制编码，由八位二进制组成，最高地址为255.
地址号的参考设置如下，说明书上一般都有附带的
例如球机的地址拨码为：
那么这个球机的地址就是1，依次类推，设置好球机上的地址码
以后，接下来就得配置录像机通道的地址，这个步骤需要注意的是，
通道的地址要与接入该通道的球机地址保持一致，这样才能保证控制协议的正常通讯。

计控厂工程五队郭雷。

各球机、球型云台及各解码器的地址、协议、波特率设置一、彩转黑高速球设置 CSD—85/85B CS—85/85B1、取下球罩；2、取出机芯（先下压,再左右转动）；3、在机芯背面有拨码开关进行拨码。

本拨码开关，拨到上有效“1”，否则无效，1位为地位，10位为高位。

SW1为地址开关；SW21—4为协议开关，5、6为波特率。

PELCD—D（↑↑↓↓） PELCD-P(↓↓↑↓) 2400(↓↓） 4800(↑↓) 9600（↓↑)二、彩转黑中速球设置 KD—8006A/AS（新版本）8006A:1、取下玻璃球罩;2、取下内衬黑罩;3、在一侧有拨码开关进行设置。

8006AS:1、将安装盘左右转动取下；2、在机芯后面有拨码开关进行拨码.本拨码开关，拨到上有效“1”，否则无效，1位为地位，10位为高位。

sw1（1-10)为地址开关；sw2为协议（1-4）、波特率开关（5、6）。

PELCD—D(↑↑↑↑) PELCD—P（↓↓↑↓） 2400（↓↓） 4800（↑↓) 9600（↓↑）更改：8006A(老版本）1、取下玻璃球罩；2、取下内衬黑罩；3、在一侧有拨码开关进行设置.本拨码开关，拨到上有效“1”,否则无效，1位为地位，10位为高位.sw1（1—10）为地址开关；sw2为协议（1—4）、波特率开关（5、6)。

PELCD—D(↑↑↓↓) PELCD—P(↓↓↑↓) 2400(↓↓） 4800（↑↓） 9600(↓↑）三、红外高中速球设置KD—8007H/A/T/C1、在球机一侧有一长条盖板,并拧掉螺丝取下盖板；2、进行拨码：本拨码开关，拨到上有效“1”，否则无效，1位为地位，8位为高位，9—10位备用。

sw1(1—10）为地址开关，9、10备用；sw2为协议（1、2）、波特率开关（3、4）。

PELCD-D（↓↓） PELCD-P(↑↓） PELCD—D1(↑↑） 2400(↑↓) 4800（↓↑）四、红外中速球设置 KD-8007L1、左右转动拧下护圈；2、进行拨码：sw1（1—6)为地址开关,7、8为波特率；sw2（1-4）为协议率开关.本拨码开关,拨到上有效“1”,否则无效，1位为地位,6位为高位。

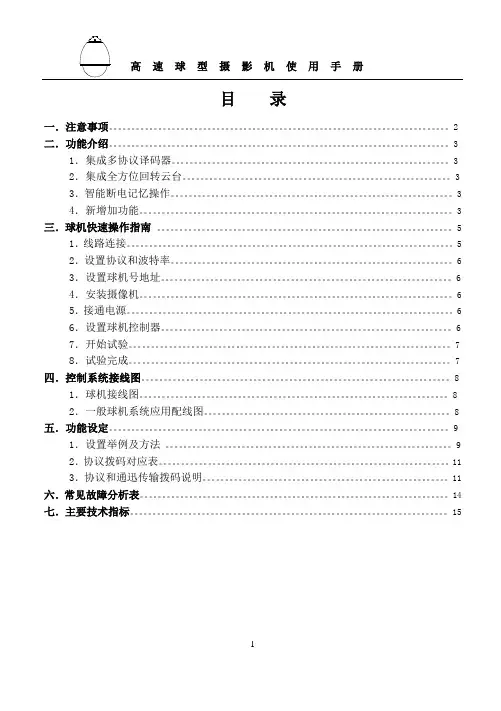

目录一．注意事项。

2 二．功能介绍。

3 1．集成多协议译码器。

3 2．集成全方位回转云台。

3 3．智能断电记忆操作。

3 4．新增加功能。

3 三．球机快速操作指南。

5 1．线路连接。

5 2．设置协议和波特率。

6 3．设置球机号地址。

6 4．安装摄像机。

6 5．接通电源。

6 6．设置球机控制器。

6 7．开始试验。

7 8．试验完成。

7 四．控制系统接线图。

8 1．球机接线图。

8 2．一般球机系统应用配线图。

8 五．功能设定。

9 1．设置举例及方法。

9 2．协议拨码对应表。

11 3．协议和通迅传输拨码说明。

11 六．常见故障分析表。

14 七．主要技术指标。

1512一.注意事项1． 在安装使用高速摄影球机之前，请首先仔细阅读本说明书。

（此说明书若有更改，恕不另行通知）2． 球机内部为精密机电光学器件，注意防止重压、剧烈震动等不正确的操作方法，否则可能对产品造成损坏。

3． 请不要自行拆卸球机内部器件，以免影响使用，里面没有用户自行维修的零件。

4． 使用中必须遵守各项电气安全标准，配用本机自带的专用电源。

RS-485及视频信号在传输过程中应与高压设备或电缆保持足够的距离，必要时还要做好防雷击、防浪涌等防护措施。

5． 室内球机在安装使用时，避免球机淋雨、受潮等。

在潮湿的地方请不要使用(室外球机除外)。

6． 不要在超出限定的温度、湿度或电源规格的状态下使用本产品。

7．安装高速摄影球机时，请安装于具有足够承受力的位置。

8．拆卸压克力球罩时 请带棉质手套进行作业以防止表面刮伤。

二.功能介绍本高速球机是集高清晰度彩色摄像机、智能变速云台和多功能译码器于一体的高科技监控产品。

最大限度地减少了系统部件之间的连接、安装过程，提高了系统的可靠性。

同时也便于安装和维护，具有外形美观、轻巧灵便、操作简单等优点。

1.集成多协议译码器a.内置译码器，集成多种通讯协议，当前有8种，通讯速率可调，通过简单设置球机内部的指拨开关，即可实现与国内外主要系统相兼容。

云台地址码、波特率、协议拨码设置说明。

恒速球地址、协议、波特率等设置恒速球内置解码板，通过解码板对地址、协议、波特率的设置，实现对恒速球的云台和摄像机的镜头控制。

１、地址设置8位拨码开关（见下图）的1-6位用于恒速球的地址码设置，可在1～63范围内进行地址编码，每个恒速球的地址码应与硬盘录像机或矩阵或控制键盘的地址码一致，才能实现控制。

用于设置地址码6位拨码开关采用2进制，每位拨至ON时值为1，拨至OFF时值为0，详见表2。

表2：地址编码与拨码开关对应表KODICOM卡硬盘录像机KRE-301协议，上海诚丰硬盘录像机PRLCO-D，RM110协议地址采用16进制，与其它地址采用十进制不同，故地址首先需转换为十进制，拔码开关如表3表3：16进制地址与拨码开关对应表请按自己定义好的恒速球地址，按照表2或表3完成拨码开关的设置。

２、波特率设置8位拨码开关（见上图）的7、8位用于恒速球的地址码设置，可设置的波特率为1200BPS、2400BPS、480 0BPS、9600BPS。

每位拨至ON时值为1，拨至OFF时值为0，波特率与拨码开关对应见表4。

表4：波特率与拨码开关对应表请根据控制恒速球设备所采用的通信波特率按照表4完成拨码开关的设置。

３、协议设置6位拨码开关的1，2，3，4位（见上图）用于设置协议类型，内置解码板提供下表5所列的协议，也可按用户要求将其它写入其它的协议。

表5：拨码开关与协议对应表本解码器通常提供以上14种协议，但可根据用户需要提供更多协议。

可提供协议有：与矩阵通讯协议： SAMSUNG、AD、AB、达拉斯、红苹果、科力矩阵、天大天财矩阵、派尔高矩阵、银信矩阵、LP矩阵。

与硬盘录像机通讯协议：录林王嵌入式、凯创嵌入式、DM嵌入式、海康威视嵌入式、KCL(三洋)、YAAN、SAMSUNG、 KIDICOM-SX硬盘录像机使用协议与波特率参照表见表6。

与键盘通讯协议：维多键盘、PWT键盘、三星键盘、YAAN 。

注意事项●使用前必须认真阅读此说明书。

●使用时请注意球云台解码器一体机内解码板上电压标识；●请按标称参数使用外围设备，切勿超标使用；●不得擅自更改球云台解码器一体机内部设计，否则后果自负。

●不要让室内的云台设备暴露在雨中或潮湿处。

●不要将任何杂物放在球罩里，这可能导致短路。

●不要让云台承受重击或振荡。

●避免将设备安装在有易燃易爆气体或腐蚀性气体存在的场所。

※注：本系统性能更改恕不另行通知。

球云台&球云台解码器一体机使用说明第一部分球云台使用说明一、型号DQ-16××（W）（H）；DQ-18××（W）（H）（××用来表示云台尺寸，有W表示是全球，无W表示是半球（吸顶式安装的云台），有H表示是室内型，无H表示是室外型。

如：DQ－1807H表示7”室内型半球球云台，DQ-1614W为14”室外型全球球云台。

）二、特点●球云台为全天候环境设计，从7”到14”规格齐全，满足客户的不同需求。

●不漏水。

结构设计上采用了云台内外同时密封结构，克服了施工中安装不到位造成的云台漏水现象。

●金属机芯，精度高、不变形、耐磨损、抗老化，运转平稳、寿命高。

●机芯拆装可在现场实现。

●摄像机安装快捷、方便，不损坏云台。

●云台控制电路与解码器电路做成了一体，连线少，故障率低。

●本云台的开关均采用5A的进口开关，其连续工作寿命达到1000万次以上。

●永磁自锁电机，力矩大、温升低、不退磁、寿命高。

●塑包钢支架既防锈又可使支架与云台色泽一致，美观大方。

●球罩为不变形亚加力球罩，透光率高、不失真。

直接密封，无灰尘进入●选用进口永磁自锁电机，力矩大、温升低、不退磁、寿命高，平稳、可靠。

●风冷和加热功能使云台可以自动调节内部温度，适应更多恶劣环境。

（可选）三、功能●云台上、下、左、右、自动动作；●球罩保护镜头不受外界环境伤害；●风冷和加热功能。

（此功能可选）四、技术指标（见下页）五、云台连接标志（见下页）六、云台基本构造1、机芯基本构造云台机芯分单臂型、双臂型两种。

2.4参数设置2.4.1. 地址设置调整地址时须打开云台前面盖，调整内部电路板的拨码开关SW1设置云台地址地址拨码：SW1设定云台地址，地址范围0～255。

从DIP-1到DIP-8相当于一个8位的二进制数。

DIP-8为最高位，DIP-1为最低位。

每一位的“ON”状态表示1，“OFF”状态表示0。

注：地址拨码需断电修改，否则云台不予识别。

2.4.2.协议和波特率设置内部电路板的拨码开关SW2的DIP1、DIP2和DIP3设置云台协议和波特率，拨码开关SW2的DIP1和DIP2负责云台波特率的调节，DIP3负责云台协议的调节，每一位的“ON”状态表示1，“OFF”状态表示0。

2.4.3 巡航预置位设置内部电路板的拨码开关SW2的DIP4设置云台巡航状态，当云台配合镜头正常使用巡航功能时DIP4拨到OFF状态，如果云台不接镜头单独测试巡航功能时DIP4拨到ON 状态。

单独测试云台时与镜头连接正常使用时2.4.4误差选择位内部电路板的拨码开关SW2的DIP5和DIP6用于云台水平方向误差微调，DIP7用于云台俯仰方向误差微调，一般云台出厂时已被设置成最佳效果，用户不需要重新设置。

2.4.5常用操作说明后端控制方式主要有键盘与软件两种控制方式，但由于键盘、控制软件种类较多，统一性较差，此处只列举较常见控制功能，见下表：或或或或或或2.4.6增强性功能（标准云台）●辅助开关的打开与关闭1、1+AUX+ON/OFF 调用/关闭1号辅助开关2、2+AUZ+ON/OFF 调用/关闭2号辅助开关●巡航时间设置1、100+SHOT+ON 设置巡航各点间停留时间为04秒；2、101+SHOT+ON 设置巡航各点间停留时间为10秒；3、102+SHOT+ON 设置巡航各点间停留时间为20秒；4、103+SHOT+ON 设置巡航各点间停留时间为30秒；5、104+SHOT+ON 设置巡航各点间停留时间为1min；6、105+SHOT+ON 设置巡航各点间停留时间为2min；7、106+SHOT+ON 设置巡航各点间停留时间为3min；8、107+SHOT+ON 设置巡航各点间停留时间为4min；●巡航调用1、100+SHOT+ACK 打开第1条巡航线，调用1到10号预置位；…………2、107+SHOT+ACK 打开第8条巡航线，调用71到80号预置位；●守望功能的实现112+SHOT+ACK 打开自动归位功能，云台会在所有动作结束后在设定的时间自动调用1号预置位；113+SHOT+ACK 关闭自动归位功能；●守望功能时间的设定81+SHOT+ON 设定自动归位时间1min；82+SHOT+ON 设定自动归位时间2min；83+SHOT+ON 设定自动归位时间5min；84+SHOT+ON 设定自动归位时间10min；85+SHOT+ON 设定自动归位时间15min；86+SHOT+ON 设定自动归位时间20min；87+SHOT+ON 设定自动归位时间30min；88+SHOT+ON 设定自动归位时间40min；89+SHOT+ON 设定自动归位时间50min；90+SHOT+ON 设定自动归位时间60min；●线扫设置与调用（符合PELCO扩展命令，见附件）1、110+SHOT+ON 设置线扫起点；2、111+SHOT+ON 设置线扫终点；3、110+SHOT+ACK 打开线扫功能；4、111+SHOT+ACK 关闭线扫功能；●云台参考点设置设置0号预置位设置成功后，将以云台0号预置位所在的位置作为参考点，即云台角度回传及云台角度定位的参考基准点，此功能不会影响云台之前所设置的预置位，云台开机自检完成后会自动调回0号预置位。

HS-8801重型云台使用说明书在使用本产品之前，敬请您仔细阅读使用手册。

出厂配置：PELCO-D协议、波特率2400、供电AC12V安全注意事项1.操作使用前请详阅说明书及快捷安装指南。

2.所有操作请参阅说明书指示。

3.请勿尝试临时将机器置于不稳定的桌面或支架上。

进行测试，在操作前请确保机器摆放、装配牢固。

4.机器在户外安装时，用户必须确保购买的机器型号符合户外环境使用，并严格参照安装说明书，避免因安装不当造成渗水而导致机器损坏。

5接线时必须遵守各项电气安全标准,使用本机自带的专用电源。

本产品RS-485及视频信号采用TVS级防雷击技术，可以有效防止500W以下功率的雷击、浪涌等各类脉冲信号对设备造成的损坏。

RS-485及视频信号在传输过程中应与高压设备或电缆保持足够的距离,必要时还要做好防雷击、防浪涌等防护措施。

6.无论是使用中或非使用中，绝不可以使球型云台瞄准太阳或其它光亮物体。

否则可能造成球型摄像机CCD永久受损。

7.当机器有故障时，请勿轻易对机器进行任何修理操作，应先参照说明书查出故障，查不出原因则请专业人员维修。

有关维修工作，必须由我公司授权的维修人员进行。

声明此版权属于本公司所有，未经本公司许可，任何单位或个人均不得以任何形式或任何手段复制或抄袭本书的部分或全部内容。

本公司遵循持续发展的策略。

因此，公司保留在不预先通知的情况下，对本说明书中描述的任何产品进行修改和改进的权利。

本说明书的内容按“现状”提供。

除非适用的法律另有规定，否则，本公司不对说明书的准确性、可靠性和内容做出任何类型的、明确或默许的保证。

本公司保留在不预先通知的情况下随时修订或收回本说明书的权利。

目录1、产品概述 (3)2、技术指标 (3)3、基本设置 (4)3.1 云台摄像机传输速率、通讯协议设置 (4)3.1.1云台摄像机通讯协议设置 (4)3.1.2云台摄像机传输速率设置(波特率设置) (4)3.1.3云台摄像机地址码设置 ........................................................................................... 错误!未定义书签。

云台解码器使用说明书云台解码器使用说明书云台解码器使用说明书使用说明书中文版第一版地址拨码开关地址拨码开关地址拨码开关 1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6Copyright 2002-2010. Kingvee All Rights Reserved. 一技术参数工作电压AC 24V?10、50HZ/60HZ。

工作电流输入交流1850MA含云台电流。

环境温度全天候、- 30? 70?、相对湿度 90RH。

镜头电压DC 12V和DC6V、电流200MADC6V/DC12V通过板上跳线帽选择。

镜头控制光圈、聚焦、变倍。

云台电压AC24V/1000MA、云台控制上、下、左、右、自动左上、左下、右上、右下。

摄像机电源DC 12V/500MA。

通信接口标准RS485自带120欧终端电阻。

支持协议多种常用协议可为用户定制协议。

地址数量64个地址可扩充加设备。

板尺寸80X90mm。

二系统概述 1解码器是与监控系统配套使用的一种前端控制设备可控制球机、室内外交流24V云台、电动三可变电压为6V或12V镜头提供摄像机电源等。

2使用通用的RS485通讯接口兼容多种常用的控制协议自带120欧匹配电阻。

3可提供稳定的12V直流电源500MA供摄像机及红外灯使用。

4具有超强的防雷、抗死机性能性价比极高适用于各款数字硬盘录像系统、矩阵系统、键盘、PC 控制等设备。

三云台 1可控制云台的种类可控制全球和半球的内置式云台、普通型云台、以及其它特殊型号的云台和室内外全方位云台的上、下、左、右和自动运行支持左上、左下、右上、右下室内外水平云台的左、右和自动运行。

2云台电压本机支持24 V的交流云台不支持“AC220V”的云台。

3云台的保险措施本机使用自恢复保险丝如云台接错线即云台控制线的公共线接到其它的接口上如自动、上、下、左、右云台工作时自恢复保险丝就会自动关断电路保护云台不致烧毁。

智能球型云台使用手册USER’S MANUAL中文版智能球型云台使用说明书尊敬的用户：感谢您选用了我们的产品。

我公司此款产品在大量总结用户的使用习惯基础上，结合多年产品设计经验设计，使该产品在功能和设计上更加符合用户的实际需要。

在功能上，该款产品具备了以前高速球才有的一些功能，使您在使用过程中，操作更加灵活，使用更加方便，能够适应您的各种要求。

为使您能更好地使用所选的设备，请认真阅读本说明书，如有问题，请及时反馈给我们或经销商。

再次感谢！- 1 -智能球型云台使用说明书目录一、重要安全措施 (3)二、注意事项 (4)三、产品特点 (5)四、产品综述 (6)五、功能说明 (7)六、云台基本构造及各部名称 (13)七、安装方式 (13)八、安装方法 (14)九、球机的基本操作 (19)十、多个球机连接示意图 (24)十一、摄像机电压控制型球机 (25)十二、简易故障排除及维修 (27)十三、主要技术指标 (28)十四、匹配的摄像机列表 (28)十五、控制指令列表 (29)- 2 -智能球型云台使用说明书一、重要安全措施：☆安装本机前，请仔细阅读说明书；☆应遵守设备上和说明书上的所有警告和注意事项；☆不要在超出温度，湿度标准的环境使用；☆请严格确认所接入的电压规格，高于规定电压规格的接入将引起设备烧毁；☆不要将装在室内的设备暴露在雨中或潮湿处；☆不要将物品放在设备内，这可能导致短路而损坏设备或系统；☆避免安装在有易燃易爆气体或腐蚀性气体存在的场所；☆不要擅自拆卸云台内部各零部件，其内并无自行修理的零件；☆在维修更换或清洁本产品时，请先切断电源。

☆清洁本产品时，请勿使用喷雾型清洁剂，否则将引起内部线路短路。

也不能使用强烈的带有研磨性的清洁剂。

油污较重时，请用软布和中性清洁剂，轻轻擦拭；☆安装在室外时，请在支架连接处及固定螺钉处做防水处理，防止水分进入设备内部，损坏设备。

☆壁装型设备请先将壁装支架牢固的固定在所选平面上，再将支架与设备固定好，以免设备跌落。
