平顺性试验方法平顺性试验是指对汽车在运行过程中的平顺性进行测试和评估的一种方法。
平顺性是指汽车在行驶过程中所产生的震动、噪音、冲击等不良感受。
平顺性试验的目的是为了评估汽车在真实道路环境下的乘坐舒适性，以及车辆结构和悬挂系统的设计是否符合要求。
平顺性试验一般分为主观评价和客观评价两种方法。
主观评价是指由驾驶员或乘客通过亲身体验来评估汽车的平顺性。
主观评价通常通过模拟实际道路环境，让驾驶员或乘客在不同速度和路况下进行试乘试驾，然后根据他们的感受和反馈来评估汽车的平顺性。
主观评价的优点是能够真实地反映出人们对汽车平顺性的感受，但由于受到个体差异和主观因素的影响，结果可能存在一定的主观性。
客观评价是指通过使用专业的测试设备和仪器来测量和评估汽车的平顺性。
客观评价通常包括使用加速度计、振动计、噪声计等设备来测量汽车在不同速度和路况下的振动、噪音等参数。
这些参数可以用来判断汽车的平顺性是否符合标准要求。
客观评价的优点是结果客观可靠，但无法完全反映出人们的真实感受。
在进行平顺性试验时，需要考虑以下几个方面。
首先是试验道路的选择。
试验道路应具有代表性，包括不同路况、不同速度和不同路面条件。
其次是试验车辆的选择。
试验车辆应具有代表性，包括不同类型和不同品牌的汽车。
同时，试验车辆应处于正常使用状态，以确保测试结果的准确性。
然后是试验参数的设置。
试验参数应根据实际情况进行设置，包括速度、加速度、振动频率等。
最后是数据的处理和分析。
试验数据应进行统计和分析，以得出评估结果和结论。
平顺性试验在汽车工程领域具有重要的意义。
首先，平顺性是衡量汽车乘坐舒适性的重要指标，对提升乘坐体验具有重要作用。
其次，平顺性试验可以评估汽车结构和悬挂系统的设计是否合理，以及是否符合相关标准和法规要求。
最后，平顺性试验可以为汽车制造商提供改进设计和优化产品的依据，以提高市场竞争力。
总之，平顺性试验是一种评估汽车平顺性的重要方法。
通过主观评价和客观评价相结合，可以全面地评估汽车在真实道路环境下的乘坐舒适性。

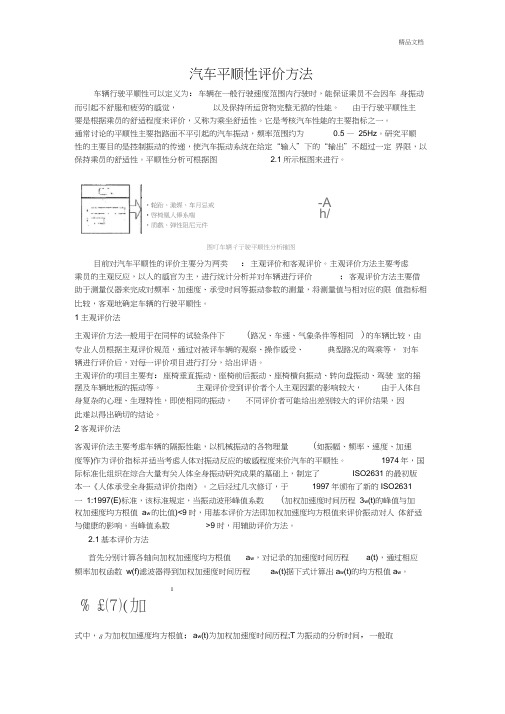

汽车平顺性评价方法车辆行驶平顺性可以定义为：车辆在一般行驶速度范围内行驶时，能保证乘员不会因车 身振动而引起不舒服和疲劳的感觉，以及保持所运货物完整无损的性能。
由于行驶平顺性主要是根据乘员的舒适程度来评价，又称为乘坐舒适性。
它是考核汽车性能的主要指标之一。
通常讨论的平顺性主要指路面不平引起的汽车振动，频率范围约为 0.5 — 25Hz 。
研究平顺性的主要目的是控制振动的传递，使汽车振动系统在给定“输入”下的“输出”不超过一定 界限，以保持乘员的舒适性。
平顺性分析可根据图2.1所示框图来进行。
-A h/图叮车辆彳亍驶平顺性分析摧图目前对汽车平顺性的评价主要分为两类：主观评价和客观评价。
主观评价方法主要考虑乘员的主观反应，以人的感官为主，进行统计分析并对车辆进行评价 ；客观评价方法主要借助于测量仪器来完成对频率、加速度、承受时间等振动参数的测量，将测量值与相对应的限 值指标相比较，客观地确定车辆的行驶平顺性。
1主观评价法主观评价方法一般用于在同样的试验条件下(路况、车速、气象条件等相同 )的车辆比较，由专业人员根据主观评价规范，通过对被评车辆的观察、操作感受、 典型路况的驾乘等， 对车辆进行评价后，对每一评价项目进行打分，给出评语。
主观评价的项目主要有：座椅垂直振动、座椅前后振动、座椅横向振动、转向盘振动、驾驶 室的摇摆及车辆地板的振动等。
主观评价受到评价者个人主观因素的影响较大，由于人体自身复杂的心理、生理特性，即使相同的振动，不同评价者可能给出差别较大的评价结果，因此难以得出确切的结论。
2客观评价法客观评价法主要考虑车辆的隔振性能，以机械振动的各物理量(如振幅、频率、速度、加速度等)作为评价指标并适当考虑人体对振动反应的敏感程度来价汽车的平顺性。
1974年，国际标准化组织在综合大量有关人体全身振动研究成果的墓础上，制定了 ISO2631的最初版本一《人体承受全身振动评价指南》。
之后经过几次修订，于 1997年颁布了新的ISO2631一 1:1997(E)标准，该标准规定，当振动波形峰值系数 (加权加速度时间历程 3w (t)的峰值与加权加速度均方根值 a w 的比值)<9时，用基本评价方法即加权加速度均方根值来评价振动对人 体舒适与健康的影响。
1、汽车行驶平顺性平顺性是指汽车在一般行驶速度范围内行驶时，避免因汽车在行驶过程中所产生的振动和冲击使人感到不舒服、疲劳、甚至损害健康，或者使货物损坏的性能。
由于行驶平顺性主要是根据成员的舒适程度来评价，所以有称为乘坐舒适性。
汽车行驶平顺性评价方法，是根据人体对震动的生理反应，以及对货物完整性的影响制定的，并用震动的物理量，如频率、振幅、加速度等作为行驶平顺性的评价指标。
车身震动的固有频率应为人体所习惯的步行时，身体上、下运动的频率，它约为60—80次∕秒（1—1.6Hz），所以，车身振动加速度的极限值应低于0.6—0.7g。
人体是一个复杂的振动系统，大量的试验资料表明，人体包括心脏、胃部在内的胸腹系统，在垂直振动4—8Hz、水平振动1—2Hz范围内会出现明显的共振，这就是人体对振动最敏感的频率范围。
国际标准（ISO2631）对人体承受的振动加速度划分出3种不同的感觉界限；《1》暴露极限；振动加速度值在这个极限以下，人能保持健康或安全，这个极限作为能够承受的上限。
《2》疲劳降低工作效率界限；振动加速度在这个界限以下，能保证驾驶员正常地驾驶车辆，不至太疲劳和使工作效率降低。
《3》舒适降低界限；振动加速度在此界限时，能在车上进行吃、读、写等动作，超过此界限会降低舒适性。
2，汽车的通过性是指汽车在一定载质量下能以足够高的平均车速通过各种坏路及无路地带和克服各种障碍的能力。
（1）轮廓通过性。
由于汽车与地面间的间隙不足而被地面托住，无法通过的情况，称为间隙失效。
当车辆中间底部的零件碰到地面而被顶住时，称为顶起失效。
当车辆前端或尾部触及地面而不能通过时，则分别称为触头失效和托尾失效。
汽车通过性的几何参数包括最小离地间隙、纵向通过角、接近角、离去角、最小转弯直径等。
（2）支撑通过性《1》牵引系数TC；单位车重的挂钩牵引力（净牵引力）挂钩牵引力表明汽车在松软地面上加速、爬坡、克服道路不平的阻力或牵引其他车辆的能力。
汽车行驶平顺性的评价指标及影响因素互程技术薜技术协作信息20lo(15)总景1∞4汽车行驶平顺性的评价指标及影响因素●王翠华刘岩摘要:汽车行驶时.路面的不平度会引起汽车的振动.'-3这种振动达到一定程度时,将使乘客感到不舒适和疲劳,或使运载的货物损坏,汽车行驶平顺性正是根据乘座者的舒适度来评价汽车性能的,又可称为乘座舒适性.本文主要分析了汽车行驶平顺性的评价指标及影响因素.关键词:平顺性;评价指标;影响因素汽车是一个复杂的多质量振动系统,其车身通过车架的弹性元件与车桥连接,而车桥又通过弹性轮胎与道路接触,其他如发动机,驾驶室等,也是以橡皮垫固定于车架.在激振力作用下,如道路不平而jI起的冲击和加速,减速时的惯性力,以及发动机与传动轴振动等,系统将发生复杂的振动,对乘员的生理反应和所运货物的完整性,均会产生不利的影响.一,汽车的行驶平顺性汽车的行驶平顺性是指汽车在一般行驶速度范围内行驶时,避免因汽车在行驶过程中所产生的振动和冲击,使人感到不舒服,疲劳,甚至损害健康,或者使货物损坏的性能.由于行驶平顺性主要是根据乘员的舒适程度来评价,所以又称为乘坐舒适性.在坏路上,汽车的允许行驶速度受动力性的影响不大,主要取决于行驶平顺性,而被迫降低行车速度,因而使汽车的平均技术速度减低,运输生产率下降.其次,振动产生的动载荷,加速了零件的磨损,乃至引起损坏,降低了汽车使用寿命.此外,振动还引起能量的消耗,使燃料经济性变坏.因此,减少汽车本身的振动,不仅关系到乘坐的舒适和所运货物的完整,而且关系到汽车的运输生产率,燃料经济性,使用寿命和工作可靠性等.二,汽车行驶平顺性的评价指标汽车行驶平顺性的评价方法,通常是根据人体对振动的生理反应,及对保持货物完整性的影响制定的,并用振动的物理量.如频率,振幅,加速度等作为行驶平顺性的评价指标.目前常用汽车车身振动的固有频率和振动加速度均方根值评价汽车的行驶平顺性.试验表明,为了保持汽车具有良好的行驶平顺性,车身振动的固有频率应为人体所习惯的步行时,身体上,下运动的频率,它为60～80次/min(1～1.6Hz),振动加速度的极限值为0.2g～O.3g.为了保证运输货物的完整性,车身振动加速度也不宜过大.如果车身加速度达到1g,未经固定的货物,就有可能离并车厢底板,所以,车身振动加速度的极限值应低于0.6g__0.7g.IS02631—1978E《人体承受全身振动的评价指南》,用加速度的均方根值,给出了在1～8OHz振动频率范围内,人体对振动反应的三个不同的感觉界限. 它们分别是暴露极限,疲劳——降低工作效率界限和舒适降低界限.(1)暴露极限.当人体承受的振动强度在这个极限之内,将保持健康或安全.通常把此极限作为人体可以承受振动量的上限.(2)疲劳一降低工作效率界限.这个界限与保持工作效率有关.当驾驶员承受的振动在此界限内时,能保持正常地进行驾驶.(3)舒适降低界限.此界限与保持舒适有关,它影响人在车上进行吃,读,写等动作.这三个界限只是容许的振动加速度值不同,暴露极限的值为疲劳一降低效率界限的2倍,舒适降低界限为疲劳一降低工作效率界限的1/3.15.各界限容许加速度值,随频率的变化趋势完全一样.三,影响汽车行驶平顺性的因素汽车是由多质量组成的复杂振动系统.为了便于分析,需要进行简化.在研究振动时,常将汽车视为由彼此相联系的悬挂质量与非悬挂质量所组成.汽车的悬挂质量由车身,车架及车上的总成所构成.该质量由减振器和悬架弹簧与车轴,车轮相连.车轮,车轴构成非悬挂质量,车轮再经过具有一定弹性和阻尼的轮胎支承路面上.悬架结构,轮胎,悬挂质量和非悬挂质量是影响汽车平倾性的重要因素.1.悬架结构.悬架结构主要指弹性元件,导向装置与减振装置,其中弹性元件与悬架系统中阻尼对平顺性影响较大.(1)弹性元件.将汽车车身看成一个在弹性悬架上作单自由度振动的质量时,减少悬架刚度,可降低车身的固有频率,提高汽车行驶的平顺性.但是,如果增加高频的非悬挂质量的振动位移,大幅度的车轮振动,有时会使车轮离开地面,在紧急制动时,会产生严重的汽车"点头"现象.为解决这一问题,可采取一些相应措施,如采用具有非线性特性的变刚度悬架,即悬架的刚度随载荷而变,这样可以使得在载荷变化时,保持车身振动的固有频率不变,从而获得良好的平顺性.悬挂的非线性弹性特性可以通过下述办法来实现:①在线性悬架中,加入辅助弹簧,复合弹簧,采用适当的导向机构,以及与车架的支承方式等.②选用具有非线性特性的弹性元件,如空气弹簧,油气弹簧,橡胶弹簧和硅油弹簧.(2)阻尼系统的阻尼.为了衰减车身自由振动和抑制车身,车轮的共振,以减小车身的垂直振动加速度和车轮的振幅,悬架系统中应具有适当的阻尼.在悬梁系统中,引起振动衰减的阻尼来源很多.如轮胎变形时,橡胶分子间产生摩擦,系统中的减振器,钢板弹簧叶片间的摩擦等.减振器的阻尼效果最好,可提高汽车行驶平顺性,改善车轮与道路的接触条件,防止车轮离开路面,因而可改善汽车的稳定性,提高汽车的行驶安全性.改进减振器的性能,对提高汽车在不平道路上的行驶速度有很大的作用.2.轮胎.轮胎由于本身的弹性,在很大程度上吸收了因路面不平所产生的振动,因此它和悬挂共同保证了汽车的平顺性.轮胎性能的好坏,是用轮胎在标准气压和载荷下,压缩系数的大小(轮胎被压下的高度与充气断面高度的百分比)来表示的.在最大允许负荷作用下,普通轮胎的压缩系数为10%～12%, 为了乘坐舒适,客车轮胎的压缩系数稍大些为12%14%.近几年来,随着车速的提高,希望轮胎的缓冲性能越来越好.目前,提高轮胎缓冲性能的方法如下:…1增大轮胎断面,轮胎宽度和空气容量,并相应降低轮胎气压.f2)改变轮胎结构形式,如采用子午线轮胎.它因轮胎径向弹性大,可以缓和不平路面的冲击,并吸收大部分冲击能量,使汽车平顺性得到改善.f3)提高帘线和橡胶的弹性,要用较柔软的胎冠.车轮旋转质量的不平衡,对汽车的行驶平顺性和稳定性都有影响.为了避免因转向轮不平衡而引起振动,必须对每一车轮进行静平衡和动平衡.越是车速高的轿车,对平衡的要求就越高.3.总挂质量.悬挂质量分配是评价汽车平顺性极其重要的参数.质量的布置应使前,后悬挂质量的振动彼此互不影响.4.非悬挂质量.它取决于悬挂质量的分布情况.非悬挂质量是指汽车上没有通过悬挂装置的车部件的质量.非悬挂质量的振动,对悬挂质量振动加速度有较显着的影响,会使其数据值加大.通过减少非悬挂质量,可以减少传给车身上的冲击力.因此,为了提高汽车的平顺性,采用非悬挂质量较小的独立悬挂更为有利.常用非悬挂质量与悬挂质量之比进行评价,比质量越小,则行驶平顺性越好.总之,影响行驶平顺性的结构参数是很多,并且彼此间的关系较复杂,必须对这些参数进行综合分析,以便正确地选择参数,提高汽车行驶的平顺性.参考文献【1】彭文华;汽车行驶姿态分析及控制【D】;重庆大学;2005年【2】彭志群;道路平面线形舒适性评价方法研究【D】;长安大学;2005年【3】朱海涛;轻型货车动态性能仿真分析及结构优化fD】;吉林大学;2006年【4】翁迪望;车辆悬架系统动特性分析及半主动控制研究『D1;浙江大学;2006年(作者单位:哈尔滨农垦红旗农场交通科)-228。
车辆行驶平顺性试验1. 背景介绍车辆行驶平顺性是指车辆在行驶过程中所产生的震动、噪音和不适感等因素对乘坐舒适性的影响程度。
良好的行驶平顺性是车辆设计和制造的重要指标之一，对提升乘坐舒适性和安全性具有重要意义。
车辆行驶平顺性试验是用来评估车辆在不同工况下的行驶平顺性性能的一种方法。
2. 试验目的车辆行驶平顺性试验的目的是通过对车辆在不同道路条件和工况下进行测试和评估，检测和分析车辆的行驶平顺性表现，为车辆设计和制造提供参考依据。
通过试验结果的分析和改进措施的提出，可以进一步改善车辆的行驶平顺性，提高乘坐舒适性和安全性，满足用户需求。
3. 试验方法车辆行驶平顺性试验通常采用路试和台架试验两种方法。
3.1 路试路试是最为常用的车辆行驶平顺性试验方法之一。
试验中，车辆会在实际道路上进行行驶，通过采集车辆的加速度、速度、位移等数据，结合乘坐感受和试验员的主观评价，对车辆的行驶平顺性进行评估。
在路试中，可以选择不同的道路条件，如平整路面、凸起路面、凹陷路面等，模拟真实道路环境下的行驶情况。
同时，也可以选择不同的行驶工况，如低速行驶、高速行驶、加速和制动等，综合评估车辆在不同情况下的行驶平顺性。
3.2 台架试验台架试验是另一种常用的车辆行驶平顺性试验方法。
试验中，车辆会被固定在台架上，通过激励台架产生的振动来模拟不同道路条件下的行驶情况。
试验过程中，通过采集车辆的加速度、速度、位移等数据，结合乘坐感受和试验员的主观评价，对车辆的行驶平顺性进行评估。
台架试验相对于路试来说，操作更加灵活方便，并且可以控制和改变不同道路条件和行驶工况。
通过台架试验可以更加准确地评估车辆的行驶平顺性，并且对于车辆的设计和改进提供更多的参考数据。
4. 试验参数和评价指标车辆行驶平顺性试验中，常用的参数和评价指标有：•垂向加速度：表示车辆在行驶过程中垂直方向上的加速度变化情况。
较小的垂向加速度表示车辆行驶平顺性较好。
•横向加速度：表示车辆在行驶过程中横向方向上的加速度变化情况。
