Gambit和FLUENT软件的使用方法及实例分析

附录1：GAMBIT 建模操作方法利用GAMBIT 建立计算几何模型1. 启动GAMBIT ：点击GAMBIT 图标后出现图附1-1文件操作窗口，需要在Working Directory 内填入文件夹地址，在Session ID 内填入文件名，然后点击Run ，进入GAMBIT 的主控制窗体如图附1-2所示。

比如，文件夹名称（需预先将名称设置好）为D:\heatexamp\chant2-1，文件名称为examp1，点击Run 按钮完成。

出现GAMBIT 主控制画面如图附1-2。

（注意GAMBIT 的文件操作中无法采用中文子目录） 主控制窗体有工作区、文件操作菜单区、操作命令图标区、全局控制区、命令反馈区和操作图标功能说明区等组成。

工作区提供操作后的图象显示，有坐标指示。

文件操作菜单提供文件的存取、打印、求解方法等功能。

操作命令图标区提供建模过程中的各种操作图标，共有4种主工具单选选择按钮，见图附1-2中右上方的Operation 区域。

2．求解工具：如果是新项目，在文件菜单区点击Solver ，确定求解工具为FLUENT5/6。

3. 建模坐标系统：选择工具命令按钮（Tools Command Buttoen ），确定所建模型的坐标系统，有5个可选项目，见图附1-3。

其中第一个按钮为坐标系选择按钮，选取该钮后，出现图附1-4所示坐标系统按钮组，其默认按钮为第一个，在该按钮下出现图附1-5的坐标系创建窗户。

在Type 栏中有三种选择，分别是直角坐标、柱坐标和球坐标系统。

对于创建二维直角坐标，直接点击按钮，其二维坐标创建窗户见图附1-6。

在默认条件下可以逐步输入XY 平面上几何坐标系统X 和Y 的最大值、最小值及相临两条网格线之间的间隔值，用Update 钮确定。

注意在Options 栏目中的Snap 选项取选中。

为几何建模确定坐标位置的基准图。

例：创建一个x 方向为8，y 方向为1的区域，其操作过程如下： 在图附1-6中按顺序选定Visibility 项（为红色），Plane 项中XY 单选按钮（为红色）。

2.4插装阀Gambit操作步骤
1、打开Gambit软件
2、点击Browse，出现下面情况，选择所绘制的图形所要保存的路径。

3、点击Run，软件打开。

4、在Gambit中绘制仿真图形（或者在CAD或Solidworks中绘制仿真图形，其保存的格式为igs、step）。

选择图标：
5、对所画的仿真图形进行网格化。

选择图标：
6、设置网格化好的图形的边界条件，选择图标：
7、保存设置好的图形文件，其格式为msh。

出现如下所示，(如是二维选中export2-D(X-Y)Mesh) 选择Accept。

8、选择EXIT退出Gambit。

选择YES
1、打开FLUENT软件
2、导入前处理器Gambit中网格化的仿真图形。

3、检查有没有最小体积有没有负体积。

（如出现负体积在迭代计算中会出错）
4、在FLUENT中默认状态下的单位是m(米)，单位的转换。

5、流动液体的密度、动力粘度及边进出口压力或流动液体的速度的设置等。

、
6、对置的参数进行初始化，进行迭代计算。

7、迭代计算后的插装阀内部流场的压力云图、速度云图、速度矢量图。

（完整版）Gambit及Fluent操作步骤图解现在PRO/E软件中建立燃烧室和气缸工作容积的三维图，并且以*.stp格式输出，在磁盘建立一个文件夹（比如在D盘建立一个名称为step的文件夹），将刚才的*.stp文件放在此文件夹下面。

桌面上打开Gambit图标，见图1。

图1在菜单File下，点击Import > STEP，见图2。

打开Import STEP File窗口，见图3。

图2图3 找到并打开刚才的*.stp文件，如图4所示。

图4 使用2条边建立一个面，见图5。

图5可以将本模型划分为两部分，打开Split V olume窗口，使用刚才建立的面将模型划分为2个部分，见图6。

图6进行网格划分，先对上面的体积进行网格划分，由于其形状比较规则，所以可以使用6面体网格单元，见图7。

然后对下面的体积进行网格划分，由于其形状不规则，所以选用4面体网格单元，见图8。

全部网格划分完后，见图9。

图7图8图9点击右下方的SPECIFY MODEL DISPLAY ATTRIBUTES，在其面板上的Mesh选项后点击off，即可关闭网格显示，但是此时模型网格已经划分了。

图10边界条件的设置，分别选中需要设置的面，如本例中选中face4，将其名称设为movwall，类型设为wall，见图11. 选中face12，将其名称设为middle，类型设为INTERIOR，见图12. 选择face2和face3，将其名称设为cylinder，类型设为wall。

图11图12图13指定体，分别设置模型的上部和下部为V2和V1，如图14和15.图14图15以上模型网格设置好之后，将模型以*.msh格式输出，本例子以cylinder.msh输出，见图16。

图16打开FLUENT图标，在FLUENT Versions窗口中选择3d，见图17。

图17分别选择File>Read>Case，找到前面输出的cylinder.msh文件，选择并打开，见图18。

专用的CFD前置处理器——GambitGAMBIT软件是面向CFD的前处理器软件，它包含全面的几何建模能力和功能强大的网格划分工具，可以划分出包含边界层等CFD特殊要求的高质量的网格。

GAMBIT可以生成FLUENT5、FLUENT4.5、FIDAP、POL YFLOW等求解器所需要的网格。

Gambit软件将功能强大的几何建模能力和灵活易用的网格生成技术集成在一起。

使用Gambit软件，将大大减小CFD应用过程中，建立几何模型和流场和划分网格所需要的时间。

用户可以直接使用Gambit软件建立复杂的实体模型，也可以从主流的CAD/CAE系统中直接读入数据。

Gambit软件高度自动化，所生成的网格可以是非结构化的，也可以是多种类型组成的混合网格。

一. Gambit图形用户界面：GUI用户界面定义边界条件及属性网格划分工具栏几何造型Gambit的命令面板二.GAMBIT的几何造型:Gambit软件包含了一整套易于使用的工具，可以快速地建立几何模型。

另外，Gambit软件在读入其它CAD/CAE网格数据时，可以自动完成几何清理(即清除重合的点、线、面)和进行几何修正。

1生成点通过直接输入坐标值来建立几何点，输入坐标时即可以使用笛卡尔坐标系，也可以使用柱坐标系。

或者在一条曲线上生成点，将来可以用这点断开曲线。

2面的生成通过三点一张平行四边形的平面。

通过空间的点生成一张曲面。

通过空间的一组曲线生成一张放样曲面。

通过两组曲线生成一张曲面通过构成封闭回路的曲线生成一张曲面。

通过绕以选定轴旋转一条曲线生成一张回转曲面。

根据给定的路径何轮廓曲线生成扫掠曲面。

3面的生成通过三点一张平行四边形的平面。

通过空间的点生成一张曲面。

通过空间的一组曲线生成一张放样曲面。

通过两组曲线生成一张曲面通过构成封闭回路的曲线生成一张曲面。

通过绕以选定轴旋转一条曲线生成一张回转曲面。

根据给定的路径何轮廓曲线生成扫掠曲面。

3生成几何实体Gambit软件中，可以直接生成块体柱体、锥体、圆环体、金字塔体等。

Gambit及Fluent操作步骤图解现在PRO/E软件中建立燃烧室和气缸工作容积的三维图，并且以*.stp格式输出，在磁盘建立一个文件夹(比如在D盘建立一个名称为step的文件夹)，将刚才的*.stp文件放在此文件夹下面。

桌面上打开Gambit图标，见图1。

图1在菜单File下，点击Import > STEP，见图2。

打开Import STEP File窗口，见图3。

图2图3 找到并打开刚才的*.stp文件，如图4所示。

图4 使用2条边建立一个面，见图5。

图5可以将本模型划分为两部分，打开Split Volume窗口，使用刚才建立的面将模型划分为2个部分，见图6。

图6, 进行网格划分，先对上面的体积进行网格划分，由于其形状比较规则，所以可以使用6面体网格单元，见图7。

然后对下面的体积进行网格划分，由于其形状不规则，所以选用4面体网格单元，见图8。

全部网格划分完后，见图9。

图7图8图9点击右下方的SPECIFY MODEL DISPLAY ATTRIBUTES，在其面板上的Mesh选项后点击off，即可关闭网格显示，但是此时模型网格已经划分了。

图10边界条件的设置，分别选中需要设置的面，如本例中选中face4，将其名称设为movwall，类型设为wall，见图11. 选中face12，将其名称设为middle，类型设为INTERIOR，见图12. 选择face2和face3，将其名称设为cylinder，类型设为wall。

图11图12图13指定体，分别设置模型的上部和下部为V2和V1，如图14和15.图14图15以上模型网格设置好之后，将模型以*.msh格式输出，本例子以cylinder.msh 输出，见图16。

图16打开FLUENT图标，在FLUENT Versions窗口中选择3d，见图17。

图17分别选择File>Read>Case，找到前面输出的cylinder.msh文件，选择并打开，见图18。

常见fluent与gambit的问题2009-05-06 15:42:40| 分类：CFD专业知识|字号订阅下面几个问题是使用FLUENT的同仁经常遇到的，有的问题问了不下10次了，归纳一下1.GAMBIT需要装EXCEED才能用，推荐EXCEED 6.2出错信息“unable find Exceed X Server ”fluent的运行：直接在开始－程序－Fluent Inc里面gambit的运行：先运行命令提示符，输入gambit，回车2.FLUENT和GAMBIT需要把相应license.dat文件拷贝到FLUENT.INC/license目录下出错信息“unable find/open license.dat"3.FLUENT和GAMBIT推荐使用默认安装设置，安装完GAMBIT请设置环境变量，设置办法“开始－程序－FLUENT INC-Set Environment"出错信息：运行gambit时提示找不到gambit文件?4.安装好FLUENT和GAMBIT最好设置一下用户默认路径推荐设置办法，在非系统分区建一个目录，如d:\usersa）win2k用户在控制面板－用户和密码－高级－高级，在使用fluent用户的配置文件修改本地路径为d:\users，重起到该用户运行命令提示符，检查用户路径是否修改b）xp用户，把命令提示符发送到桌面快捷方式，右键单击命令提示符快捷方式在快捷方式－起始位置加入D:\users,重起检查5.gambit的缺省文件已经打开，gambit运行失败，到用户默认目录删除default_id.*等文件出错信息“IDENTIFIER "default_id" CURRENTLY OPEN”6.FLUENT计算开始迭代最好使用较小的库朗数，否则容易导致迭代发散?修改办法slove－controls－solution，修改courant Number默认值为1，开始没有经验的改小点，比如0.01，然后逐渐加大，经验丰富的同仁自己决定7.FLUENT修改迭代值的极限，slove－controls－Limits8 对于一个刚开始接触软件的新手，应该从以下方面入手学习：1.GAMBIT软件的学习，首先熟悉这个前处理软件，在里面构造几何体、划网格及设置边界条件（关于软件界面的介绍和一些算例在本研究所的ftp上有，在《学术报告第23期》）。

1.介绍GAMBIT是为了帮助分析者和设计者建立并网格化计算流体力学（CFD）模型和其它科学应用而设计的一个软件包。

GAMBIT通过它的用户界面（GUI）来接受用户的输入。

GAMBIT GUI简单而又直接的做出建立模型、网格化模型、指定模型区域大小等基本步骤，然而这对很多的模型应用已是足够了。

这一章的以下几节列出了GAMBIT文件组的内容并描述了GAMBIT文件所用的格式和字体规定。

1.1GAMBIT文件组1.2格式和字体规定1.2.1格式规定GAMBIT文件组采用以下两种格式类型：●绘图格式●排版格式绘图格式定义了在GAMBIT GUI中采用的代表控制元素和命令按钮的符号类型。

排版格式定义了与GAMBIT指定栏的描述相关文件的结构。

绘图格式GAMBIT GUI为用户界面采用了两种类型的成分：●控制单元●工具条命令按钮控制单元允许你进行一些操作，比如执行动作和运行、从给定的选项中进行选择、文字数字数据输入等。

工具条命令按钮执行打开指定栏控制展示特征的命令。

例如：绘图窗口和模型方位的总布局。

以下几节描述了以上所列组分及在GAMBIT文件中代表组分类型的绘图格式的用法和格式。

控制单元工具条命令按钮GAMBIT工具条命令按钮出现在GUI右上方和右下方的工具栏中。

每一个工具栏命令按钮包括一个代表按钮作用的绘图符号。

例如：examine mesh命令按钮表现为：在这个指南中，所有的工具条命令按钮代表包括适合于该按钮绘图符号的推进按钮。

排版格式在这份指导书中，指定栏的描述都紧跟着一个排版格式规定，在这些排版格式规定中，描述控制单元亚群体的段落排列在与它们相关的头标或群体。

例如：import ACIS flie栏（见4.1.9节）的描述显示如下：使用Import ACIS File窗口要打开import ACIS flie栏，从主菜单条中的file菜单中选择import ACIS flie。

说明：在上面的例子中，ASCⅡ和binary发送按钮用的是细粗体表明它们是format头标的亚组分。

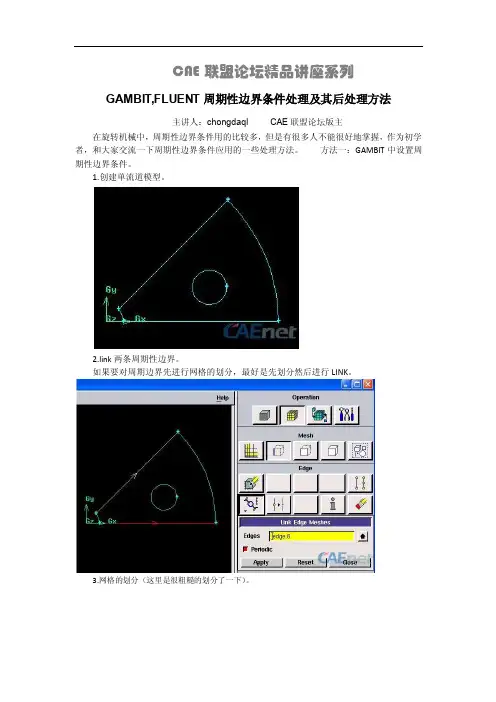

CAE联盟论坛精品讲座系列GAMBIT,FLUENT周期性边界条件处理及其后处理方法主讲人：chongdaql CAE联盟论坛版主在旋转机械中，周期性边界条件用的比较多，但是有很多人不能很好地掌握，作为初学者，和大家交流一下周期性边界条件应用的一些处理方法。

方法一：GAMBIT中设置周期性边界条件。

1.创建单流道模型。

2.link两条周期性边界。

如果要对周期边界先进行网格的划分，最好是先划分然后进行LINK。

3.网格的划分（这里是很粗糙的划分了一下）。

4.对周期性边界进行边界条件设置。

5.导出即可。

这种方法就不用在FLUENT中进行设定了。

方法二：步骤1-3同法一1-3.4.把周期性边界的边界条件分别设置成wall。

5.在FLUENT中的文本输入（TUI）中输入下图所示内容。

即：grid/modify-zones/make-periodic...这样就完成了设定。

周期性边界模型的后处理。

1.计算结束之后。

2.fluent中Display>Views3.处理结果。

财务管理工作总结[财务管理工作总结]2009年上半年，我们驻厂财会组在公司计财部的正确领导下，在厂各部门的大力配合下，全组人员尽“参与、监督、服务”职能，以实现企业生产经营目标为核心，以成本管理为重点，全面落实预算管理，加强会计基础工作，充分发挥财务管理在企业管理中的核心作用，较好地完成了各项工作任务，财务管理水平有了大幅度的提高，财务管理工作总结。

现将二00九年上半年财务工作开展情况汇报如下：一、主要指标完成情况：1、产量90万吨，实现利润1000万元（按外销口径）2、工序成本降低任务：上半年工序成本累计超支1120万元，（受产量影响）。

二、开展以下几方面工作：1、加强思想政治学习，用学习指导工作2009年是转变之年，财务的工作重心由核算向管理转变，全面参与生产经营决策。

对财会组来说，工作重心从确认、核算、报表向预测、控制、分析等管理职能转变，我们就要不断的加强政治学习，用学习指导工作，因此我们组织全组认真学习“十七大”、学习2009年马总的《财务报告》，在学习实践科学发展观活动中，反思过去，制定了2009年工作目标，使我们工作明确了方向，心里也就有了底，干起活来也就随心应手。

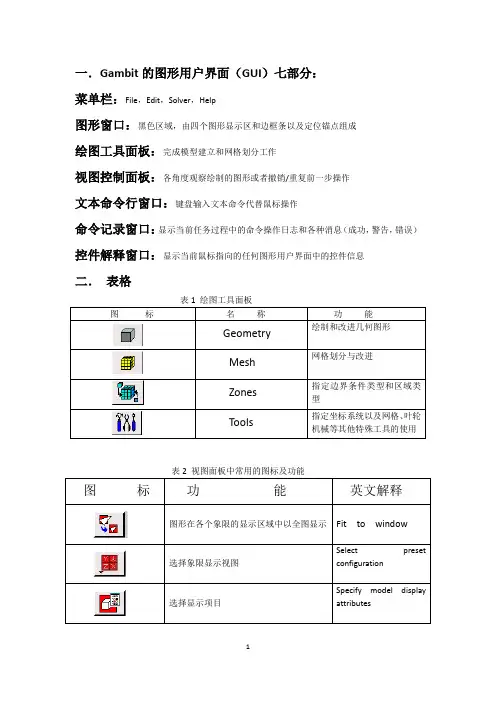

一．Gambit的图形用户界面（GUI）七部分：菜单栏：File，Edit，Solver，Help图形窗口：黑色区域，由四个图形显示区和边框条以及定位锚点组成绘图工具面板：完成模型建立和网格划分工作视图控制面板：各角度观察绘制的图形或者撤销/重复前一步操作文本命令行窗口：键盘输入文本命令代替鼠标操作命令记录窗口：显示当前任务过程中的命令操作日志和各种消息（成功，警告，错误）控件解释窗口：显示当前鼠标指向的任何图形用户界面中的控件信息二．表格表1 绘图工具面板图标表2 视图面板中常用的图标及功能图形在各个象限的显示区域中以全图显示选择象限显示视图选择显示项目图形的渲染方式撤销或重复上一步操作三．鼠标快捷键操作：左键单击，拖动指针指向某一方向，旋转模型；中键单击，拖动指针指向某一方向，平移模型；右键单击，拖动指针向竖直方向移动，缩小放大模型；右键单击，拖动指针向水平方向移动，模型绕图形窗口中心旋转；Control+鼠标左键，指针对角移动选择一个区域，该区域模型成比例放大；生成几何结构四．实例操作步骤1.利用Gambit建立计算区域和指定边界条件类型步骤1：文件的创建及其求解器的选择（1）启动Gambit软件。

（2）建立新文件。

选择File—New。

（3）选择求解器。

步骤2：创建控制点点击Operation—Geometry—Vertex。

出现如下图的表格分别在Global中输入点的坐标，点Apply应用。

步骤3：创建边Tip：了解控制点名称可点击视图控制面板中，选中label及其后边的on即可。

点击Operation—Geometry—Edge，打开Create Straight Edge表单，此操作表示用两点组成线。

如图下所示单击vertices文本框后边的向上箭头，出现对话框，选择Vertex.1和Vertex.2然后单击向右的箭头，单击close，然后单击apply。

可以看到Vertex.1和Vertex.2连接到一起。

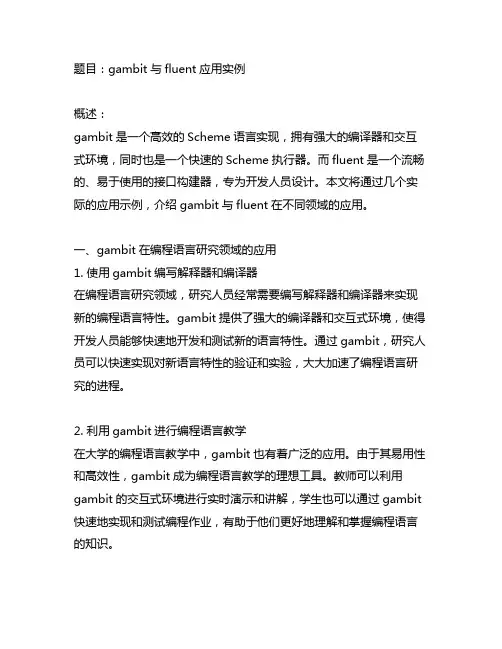

题目：gambit与fluent应用实例概述：gambit是一个高效的Scheme语言实现，拥有强大的编译器和交互式环境，同时也是一个快速的Scheme执行器。
