PLC的模拟量控制

S7-300程序设计方法(模拟量控制)引言在自动化控制系统中，模拟量控制是一种重要的控制方式。

S7-300是西门子公司开发的一种可编程控制器（PLC），它提供了一种灵活的方式来实现模拟量控制。

本文将介绍如何使用S7-300进行模拟量控制的程序设计方法。

硬件配置，我们需要了解S7-300的硬件配置。

S7-300包括一个或多个CPU，用来执行用户编写的程序。

CPU和其他设备之间通过总线连接，包括输入模块、输出模块和模拟量模块。

在模拟量控制中，模拟量模块用来读取传感器的模拟信号，并输出控制信号给执行器。

编程软件S7-300使用STEP7编程软件进行程序设计。

STEP7提供了一个友好的图形化界面，以及一套丰富的函数库来支持编程。

在开始编程之前，我们需要安装和配置STEP7软件，并连接S7-300 PLC。

程序设计步骤1. 配置模拟量模块：在STEP7软件中，我们需要配置模拟量模块。

这包括设置模块的地质、通道数和其他参数。

配置完成后，我们可以通过函数调用的方式读取模块的模拟信号。

2. 编写读取模拟信号的程序：在STEP7软件中，我们可以使用函数库提供的函数来读取模拟量模块的模拟信号。

这些函数会将模拟信号转换为数字量，以便后续的控制算法使用。

3. 设计控制算法：在STEP7软件中，我们可以使用图形化编程语言来设计控制算法。

控制算法可以包括PID控制器、滤波器和限幅器等。

通过读取模拟信号并对其进行处理，我们可以控制信号，并输出给执行器。

4. 编写输出控制信号的程序：在STEP7软件中，我们可以使用函数库提供的函数来输出控制信号。

这些函数将控制信号转换为模拟输出信号，并输出给执行器。

5. 调试和测试：在完成程序设计后，我们需要进行调试和测试。

我们可以使用STEP7软件提供的在线模拟功能来模拟真实的输入和输出信号，并进行调试和测试。

本文介绍了在S7-300上进行模拟量控制的程序设计方法。

通过配置模拟量模块、编写读取模拟信号的程序、设计控制算法和编写输出控制信号的程序，我们可以实现灵活且高效的模拟量控制。

s7-1200plc模拟量控制电机转速的原理 -回复
S7-1200 PLC可以通过模拟量输出来控制电机的转速。

实现这
个原理的步骤如下：
1. 首先，你需要连接一个模拟量输出模块到S7-1200 PLC上。

这个模块能够将PLC的数字信号转换成模拟输出信号。

2. 接下来，你需要设置PLC的输出模块的参数，使其能够输
出一个范围内的模拟量信号。

你可以通过配置输出的最小值和最大值，以及所需的分辨率来完成这个设置。

3. 然后，你需要将输出模块的信号连接到电机驱动器的模拟量输入端口。

这个驱动器将接收到的模拟量信号转换成实际的电机转速。

4. 在PLC的编程软件中，你需要编写一个程序来控制输出模
块的模拟量信号。

你可以根据控制要求来调整输出信号的数值，从而控制电机的转速。

总体来说，通过配置PLC的模拟输出模块和编写相应的程序，你可以实现通过模拟量控制电机的转速。

PLC编程的3大量：开关量、模拟量、脉冲量讲解1、 开关量也称逻辑量，指仅有两个取值，0或1、ON或OFF（开关量只有两种状态0/1，包括开入量和开出量，反映的是状态）。

它是最常用的控制，对它进行控制是PLC的优势，也是PLC最基本的应用。

开关量控制的目的是，根据开关量的当前输入组合与历史的输入顺序，使PLC产生相应的开关量输出，以使系统能按一定的顺序工作。

所以，有时也称其为顺序控制。

而顺序控制又分为手动、半自动或自动。

而采用的控制原则有分散、集中与混合控制三种。

2、 模拟量是指一些连续变化的物理量（数字量是不连续的。

反映的是电量测量数值），如电压、电流、压力、速度、流量等。

PLC是由继电控制引入微处理技术后发展而来的，可方便及可靠地用于开关量控制。

由于模拟量可转换成数字量，数字量只是多位的开关量，故经转换后的模拟量，PLC也完全可以可靠的进行处理控制。

由于连续的生产过程常有模拟量，所以模拟量控制有时也称过程控制。

模拟量多是非电量，而PLC只能处理数字量、电量。

所有要实现它们之间的转换要有传感器，把模拟量转换成数电量。

如果这一电量不是标准的，还要经过变送器，把非标准的电量变成标准的电信号，如4—20mA、1—5V、0—10V等等。

同时还要有模拟量输入单元(A/D)，把这些标准的电信号变换成数字信号。

模拟量输出单元(D/A)，以把PLC处理后的数字量变换成模拟量——标准的电信号。

所以标准电信号、数字量之间的转换就要用到各种运算。

这就需要搞清楚模拟量单元的分辨率以及标准的电信号。

例如：PLC模拟单元的分辨率是1/32767，对应的标准电量是0—10V，所要检测的是温度值0—100℃。

那么0—32767对应0—100℃的温度值。

然后计算出1℃所对应的数字量是327.67。

如果想把温度值精确到0.1℃，把327.67/10即可。

模拟量控制包括：反馈控制、前馈控制、比例控制、模糊控制等。

这些都是PLC内部数字量的计算过程。

plc同步控制用法
PLC（可编程逻辑控制器）在同步控制中可以通过多种方式来实现多个伺服电机的同步运行。

以下是具体的方式：
1. 通过模拟量控制：一般采用0～10V信号控制，几套伺服就配几个输出，脉冲控制。

你可以选用晶体管输出的PLC，通过发不同的脉冲数来控制伺服系统的速度。

2. 采用通讯的方式：如RS485、MODBUS、现场总线等。

简单的多个伺服电机转速的同步，完全可以PLC不同输出口发同一个速度出去，这个不是
跟随，伺服驱动有脉冲输出功能，可以用这个控制下一台伺服的速度。

3. 最简单的用第一个伺服驱动的输出控制第二个伺服驱动器：就可以实现同步运动了，只要要求不是太高这种方法完全可行。

4. 在一台电机上安装编码器：通过编码器的反馈去控制另一台电机，来达到同步。

此外，还可以通过PLC的简单运动模块的手动脉冲器/INC同步编码器输入、将三菱伺服放大器的串行ABS同步编码器及ABS/INC标度作为同步编码器轴使用、将三菱PLC模块的输入模块上连接的格雷码的编码器作为同步编
码器轴进行控制等。

以上方式仅供参考，如需了解更多信息，建议咨询专业人士。

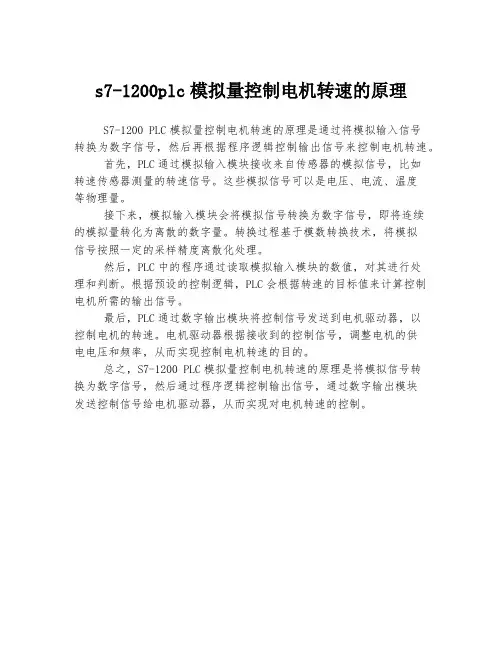

s7-1200plc模拟量控制电机转速的原理
S7-1200 PLC模拟量控制电机转速的原理是通过将模拟输入信号
转换为数字信号，然后再根据程序逻辑控制输出信号来控制电机转速。

首先，PLC通过模拟输入模块接收来自传感器的模拟信号，比如
转速传感器测量的转速信号。

这些模拟信号可以是电压、电流、温度
等物理量。

接下来，模拟输入模块会将模拟信号转换为数字信号，即将连续
的模拟量转化为离散的数字量。

转换过程基于模数转换技术，将模拟
信号按照一定的采样精度离散化处理。

然后，PLC中的程序通过读取模拟输入模块的数值，对其进行处
理和判断。

根据预设的控制逻辑，PLC会根据转速的目标值来计算控制电机所需的输出信号。

最后，PLC通过数字输出模块将控制信号发送到电机驱动器，以
控制电机的转速。

电机驱动器根据接收到的控制信号，调整电机的供
电电压和频率，从而实现控制电机转速的目的。

总之，S7-1200 PLC模拟量控制电机转速的原理是将模拟信号转
换为数字信号，然后通过程序逻辑控制输出信号，通过数字输出模块
发送控制信号给电机驱动器，从而实现对电机转速的控制。

plc模拟量原理PLC（可编程逻辑控制器）是一种用于自动化控制系统的电子设备。

它通过接收和处理来自传感器的模拟量信号来监测和控制不同的生产过程。

模拟量是指可以连续变化的物理量，例如温度、压力、流量等。

PLC的模拟量输入模块被用于将模拟信号转换为数字信号，以便PLC可以处理它们。

它通常包括一个模拟到数字转换器（ADC），用于将连续的模拟信号转换为离散的数字信号。

ADC将模拟信号分为许多小的离散级别，然后将每个级别映射到一个数字值。

PLC的模拟量输出模块被用于将数字信号转换为模拟信号，以便控制外部设备。

它通常包括一个数字到模拟转换器（DAC），用于将数字信号转换为相应的模拟信号。

DAC通过将数字值映射到一系列离散电压或电流级别来完成这个转换。

PLC通过读取和写入模拟量信号来实现对控制系统的监测和控制。

当PLC读取模拟量输入信号时，它会根据预设的条件和参数来判断是否需要采取相应的控制行动。

然后，PLC将处理后的控制信号发送到模拟量输出模块，以控制外部设备的行为。

例如，在一个温控系统中，PLC可以通过读取温度传感器的模拟量输入信号来监测当前的温度。

如果温度超过了预设的上限，PLC可以发送一个控制信号给加热器来降低温度。

相反，如果温度低于预设的下限，PLC可以发送一个控制信号给冷却器来提高温度。

总而言之，PLC的模拟量原理涉及将模拟信号转换为离散的数字信号，并将数字信号转换为相应的模拟信号，以实现对自动化控制系统的监测和控制。

这种技术使得PLC能够处理和控制各种实际物理量，使得生产过程更加稳定和可靠。

1200plc模拟量指令
PLC（可编程逻辑控制器）是一种用于自动化控制的电子设备，
它通过编程来控制和监控工业过程。

PLC通常可以处理数字输入和
输出信号，但也有一些PLC可以处理模拟量输入和输出信号。

在PLC中，模拟量指令用于处理模拟量信号。

模拟量信号是连
续变化的信号，例如温度、压力、流量等。

PLC可以通过模拟量输
入模块接收模拟量信号，然后使用模拟量指令对其进行处理和控制。

模拟量指令的功能包括以下几个方面：
1. 模拟量输入，PLC可以通过模拟量输入模块接收外部传感器
或设备的模拟量信号。

模拟量输入指令可以读取和处理这些信号，
并将其转换为数字值供PLC程序使用。

2. 模拟量输出，PLC可以通过模拟量输出模块控制外部执行器
或设备的模拟量信号。

模拟量输出指令可以将数字值转换为模拟量
信号，并发送给外部设备。

3. 模拟量计算，PLC可以使用模拟量指令进行各种模拟量计算，
例如加减乘除、比较、滤波等。

这些计算可以用于控制和调节工业过程中的模拟量变量。

4. 模拟量调节，PLC可以使用模拟量指令对模拟量信号进行调节和控制。

例如，可以使用PID（比例、积分、微分）算法来实现温度、压力等模拟量变量的闭环控制。

5. 模拟量报警，PLC可以使用模拟量指令监测模拟量信号的状态，并在达到预设阈值时触发报警。

这可以帮助运维人员及时发现和处理异常情况。

总之，PLC的模拟量指令提供了丰富的功能和灵活性，可以处理和控制各种模拟量信号。

通过合理的编程和配置，可以实现精确的模拟量控制和监测，提高工业过程的效率和可靠性。

模拟量的处理1、模拟量的规范化读入模拟量输入模块的输入信号都与实际的物理量相对应，如用一个液位传感器-变送器来测量罐的液位，测量范围为0～500L，对应的输出电压为0～10V。

假设将该模拟量信号接入模拟量输入模块，对应于0～10V的电压信号，其转换值为0～27648，该数值应该进一步转换为实际物理量值（如：0～500L），这个过程称为“规范化”。

在STEP7的标准库中有可用于模拟量规范化的功能FC105，使用FC105（符号名为“SCALE”）可以将从模拟量输入模块所接收的整型值转换为以工程单位表示的介于下限（LO_LIM）和上限（HI_LIM）之间的实型值。

IN：欲转换为以工程单位表示的实型值的输入值（整数类型），可直接从模拟量输入模块接收数据；LO_LIM：以工程单位表示的下限值，实数类型；HI_LIM：以工程单位表示的上限值，实数类型；OUT：规范化后的值（物理量），实数类型；BIPOLAR：“1”表示输入值为双极性，“0”表示输入值为单极性。

示例说明，如果I0.0为“1”且M0.0为“0”，则可将地址为288的模拟量输入通道值（0～27648）转换为介于0.0和500.0之间的实型值，并写入MD104。

PIW288 为27648（01101100，00000000）MD104显示的值为500.00（注意MD104的值为实数显示）；PIW288为27036（01010001，00000000）MD显示的值为375.00；PIW288为13824（00110110，00000000）MD104显示的值为250.00；PIW288为6912（00011011，00000000）MD显示的值为125.00。

FC105的功能可用下式表示：常数K1和K2根据输入值是双极性还是单极性来设置。

假定输入整型值介于-27648与27648之间，则K1=-27648.0，K2=+27648.0；假定输入整型值介于0和27648之间，则K1=0.0，K2=+27648.0。

S7-300程序设计方法(模拟量控制)S7-300程序设计方法(模拟量控制)1、概述本文档旨在介绍使用S7-300 PLC进行模拟量控制的程序设计方法。

模拟量控制是指通过对模拟量进行读取和控制，实现对某个过程或设备的精确控制。

2、硬件准备在开始程序设计前，需要准备以下硬件设备：- S7-300 PLC主机- 模拟量输入模块- 模拟量输出模块- 传感器设备3、软件配置在进行程序设计前，需要进行一些软件配置：- 安装S7-300 PLC编程软件- 建立PLC连接- 配置模拟量输入输出模块- 配置传感器设备4、建立IO连接在程序设计前，需要建立正确的IO连接，确保PLC能够读取模拟量输入信号和控制模拟量输出信号。

具体步骤如下：4.1 针对模拟量输入模块，连接传感器设备到相应输入通道。

4.2 针对模拟量输出模块，连接控制设备到相应输出通道。

5、创建数据块在开始程序设计前，需要创建数据块，用于存储PLC读取的模拟量输入信号和控制的模拟量输出信号。

具体步骤如下：5.1 在S7-300 PLC编程软件中，创建一个新的数据块。

5.2 在数据块中定义模拟量输入信号和模拟量输出信号的数据类型和变量名。

6、编写程序功能块根据实际需求，编写程序功能块来实现对模拟量的读取和控制。

具体步骤如下：6.1 在S7-300 PLC编程软件中，创建一个新的程序功能块。

6.2 在功能块中编写读取模拟量输入信号的代码，并将其保存到数据块中的相应变量。

6.3 在功能块中编写控制模拟量输出信号的代码，并将其输出到对应的输出通道。

7、程序调试完成程序编写后，需要对程序进行调试，确保读取的模拟量输入信号准确，并且控制的模拟量输出信号符合预期。

具体步骤如下：7.1 使用S7-300 PLC编程软件进行在线监视，观察模拟量输入信号的数值变化。

7.2 根据实际需求，调整程序功能块中控制模拟量输出信号的代码，确保输出信号的精确控制。

8、系统验证在完成程序调试后，进行系统验证，确保模拟量控制系统运行正常。
