桥涵工程定额工程量计算全解,内附图解及计算公式(1)

3.砌筑工程说明(1)砌筑工程定额包括浆砌块石、料石、混凝土预制块和砖砌体等项目共5节21个子目.(2)砌筑工程定额适用于砌筑高度在8m以内的桥涵砌筑工程，未列的砌筑项目，按全统市政定额第一册《通用项目》相应定额执行。

(3)砌筑定额中未包括垫层、拱背和台背的填充项目，如发生上述项目，可套用有关定额。

(4)拱圈底模定额中不包括拱盔和支架，可按临时工程相应定额执行。

(5)定额中调制砂浆，均按砂浆拌和机拌合，如采用人工拌制时，定额不予调整。

4.预制混凝土工程说明(1)预制混凝土工程定额包括预制桩、柱、板、梁及小型构件等项目共8节44个子目。

(2)预制混凝土工程定额适用于桥涵工程现场制作的预制构件。

(3)预制混凝土工程定额中均未包括预埋铁件，如设计要求预埋铁件时，可按设计用量套用钢筋工程中有关项目。

(4)定额不包括地模、胎模费用，需要时可按临时工程中有关定额计算。

胎、地模的占用面积可由各省、自治区、直辖市另行规定。

5.现浇混凝土工程说明(1)现浇混凝土工程定额包括基础、墩、台、柱、梁、桥面、接缝等项目共14节 76个子目。

(2)现浇混凝土工程定额适用于桥涵工程现浇各种混凝土构筑物。

(3)现浇混凝土工程定额中嵌石混凝土的块石含量如与设计不同时，可以换算，但人工及机械不得调整。

(4)钢筋工程中定额中均未包括预埋铁件，如设计要求预埋铁件时，可按设计用量套用定额第四章有关项目。

(5)承台分有底模和无底模两种，应按不同的施工方法套用定额相应项目。

(6)定额中混凝土按常用强度等级列出，如设计要求不同时可以换算。

(7)定额中模板以木模、工具式钢模为主(除防撞护栏采用定型钢模外)。

若采用其他类型模板时，允许各省、自治区、直辖市进行调整。

(s)现浇梁、板等模板定额中均已包括铺筑底模内容，但未包括支架部分。

如发生时可套用临时工程有关项目。

6.钢筋工程说明(1)钢筋工程定额包括桥涵工程各种钢筋、高强钢丝、钢绞线、预埋铁件的制作安装等项目共4节27个子目。

桥涵工程定额工程量计算全解，内附图解及计算公式一、全统市政定额桥涵工程工作内容1.打桩工程(1)打基础圆木桩的工作内容包括:制桩、安桩箍;运桩;移动桩架;安拆桩帽;吊桩、定位、校正、打桩、送桩;打拔缆风桩、松紧缆风桩;锯桩顶等。

(2)打木板桩的工作内容包括:木板桩制作;运桩;移动桩架;安拆桩帽;打拔导桩、安拆夹桩木;吊桩、定位、校正、打桩、送桩;打拔缆风桩、松紧缆风桩等。

(3)打钢筋混凝土方桩的工作内容包括:准备工作;捆桩、吊桩、就位、打桩、校正;移动桩架;安置或更换衬垫;添加润滑油、燃料;测量、记录等。

(4)打钢筋混凝土板桩的工作内容包括:准备工作;打拔导桩、安拆夹桩木;移动桩架;捆桩、吊桩、就位、打桩、校正;安置或更换衬垫;添加润滑油、燃料;测量、记录等。

(5)打钢筋混凝土管桩的工作内容包括:准备工作;安拆桩帽;捆桩、吊桩、就位、打桩、校正;移动桩架;安置或更换衬垫;添加润滑油、M料;测量、记录等。

(6)打钢管桩的工作内容包括:桩架场地平整;堆放;配合打桩;打桩。

注:1.定额中不包括接桩费用，如发生接桩，按实际接头数量套用钢管桩接桩定额。

2.打钢管桩送桩，按打桩定额人工、机械数量乘以1. 9系数计算。

(7)接桩的工作内容包括:1)浆锚接桩:对接、校正;安装夹箍及拆除;熬制及灌注硫磺胶泥。

2)焊接桩:对接、校正;垫铁片;安角铁、焊接。

3)法兰接桩:上下对接、校正;垫铁片、上螺栓、绞紧，焊接。

4)钢管桩、钢筋混凝土管桩电焊接桩:准备工具;磨焊接头;上、下节桩对接;焊接。

(8)送桩的工作内容包括:准备工作;安装、拆除送桩帽、送桩杆;安置或更换衬垫;添加润滑油、燃料;测量、记录;移动桩架等。

(9)钢管桩内切割的工作内容包括:准备机具;测定标高;钢管桩内排水;内切割钢管;截除钢筋、就地安放。

(10)钢管桩精割盖帽的工作内容包括:准备机具;测定标高画线、整圆;排水;精割;清泥;除锈;安放及焊接盖帽。

(11)钢管桩管内钻孔取土的工作内容包括:准备钻孔机具;钻机就位;钻孔取土;土方150m运输。

桥梁工程主要工程量计算(带公式)
本桥共有四种桥墩形式，分别是柱式、空心、薄壁和墙式桥墩。

其中，空心墩是最难计算的。

接下来，我们将从易到难，逐一说明各种桥墩的工程量计算公式。

对于1、2、3号柱式桥墩，每个墩柱直径均为1.8m。

因此，柱式桥墩的总工程量等于每个墩柱的总长与墩柱截面积的乘积。

每个墩柱的截面积可以通过四分之π乘以直径的平方来计算。

1号墩柱均长9.0m、2号墩柱均长10.m、3号墩柱均长17.0m，每个墩均有3个墩柱。

因此，1、2、3号柱式桥墩的
总工程量为274.8（m3）。

5、6号薄壁桥墩由两个带圆角的扁矩形柱组成，每个扁
矩形柱的外框尺寸均为12.85m和 1.80m，截面积相等。

因此，薄壁桥墩的总工程量等于各个扁矩形柱的总长与扁矩形柱截面积的乘积。

每个扁矩形柱的截面积可以通过计算中间大矩形面积、长边两个长矩形面积、短边两个短矩形面积和一个圆形面积来得出。

5、6号薄壁桥墩的总工程量为2868.5（m3）。

7号墙式桥墩的截面形状为……（此处缺失）。

在图纸上，钢筋的长度通常以米为单位，直径则以毫米为单位标出。

那么，如何计算钢筋的重量呢？已知钢筋的长度，如果能根据钢筋的直径推算出每米重量，那么就能计算出整根钢筋乃至整个结构的钢筋重量了。

钢筋的直径和每米重量之间有什么关系呢？答案是：直径的平方乘以0.617，就是每米公斤重。

例如，钢筋直径为
φ12mm，每米重量就是1.2×1.2×0.617=0.888kg。

桥涵工程定额工程量计算全解,内附图解及计算公式（4）桥涵工程定额工程量计算全解，内附图解及计算公式根据构筑物高度，确定钢模板接触混凝土面积，所需每平方米支撑用量如下:10.jpgd.扣件:用量根据各种高度综合考虑，每米217个。

e.钢模支撑拉杆:用量按钢模接触混凝土面积每平方米一根，采用Φ12圆钢(每米单位重量0.888kg)，并配2只尼龙帽。

定额中钢木模比例取定为钢模85 %，木模15%②木模板周转次数和一次补损率见表11-10.11.jpg12.jpga.木模材料取定.板厚取定为2.5 cm，支撑规格根据不同结构部位受力情况计算而定，不作统一规定.b.木模板的计算方法:13.jpg6)铁钉用量计算。

按配不同构件的模板，根据支模的质量标准来计算。

7)设备材料用量计算。

设备材料指机械台班中不包括的，如木扒杆、铁扒杆、地拢等材料。

各种设备材料用量计算根据1986年全国统一市政定额桥涵基本数据确定，用量按桥次摊销，每一个桥次为315m3混凝土.8)草袋用量计算.14.jpg9)其他材料的取定.①脱模油按每平方米模板接触混凝土面积0.10kg计。

②模板嵌缝料(绒布)，每米按20.05kg计。

③尼龙帽按5次摊销.④白棕绳按2桥次摊销。

(3)机械。

机械台班耗用量指按照施工作业，取用合理的机械，完成单位产品耗用的机械台班消耗量。

1)属于按施工机械技术性能直接计取台班产量的机械，则直接按台班产m计算。

2)按劳动定额计算定额台班量:15.jpg分项工程量指单位定额中需要加工的分项工程量，产量定额指按劳动定额取定的每工日完成的产量。

3)桥涵机械幅度差见表11-11。

16.jpg13.其他问题说明(1)运输的取定。

1)预算定额运距的取定，除注明运距外.均按150m运距计。

2)超运距=150m总运距一劳动定额基本运距.3)垂直运输lm按水平运输7m计。

①后台生料运输采用人力手推车，水泥、黄砂、石子运输数量参照1992年交通部公路工程预算定额混凝土配合比表。

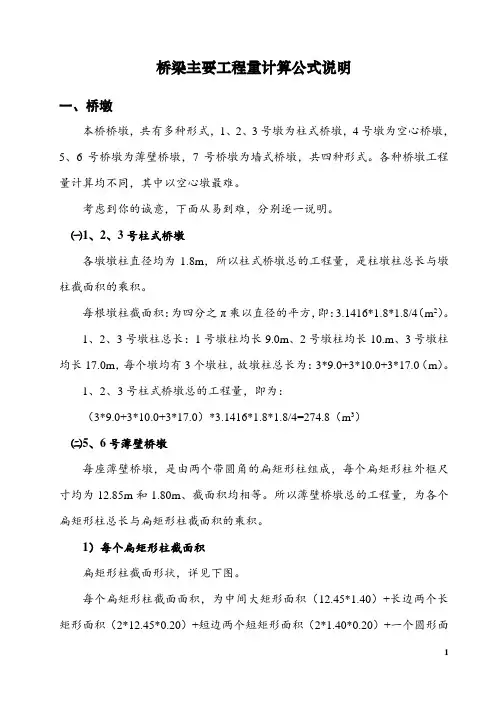

桥梁主要工程量计算公式说明一、桥墩本桥桥墩，共有多种形式，1、2、3号墩为柱式桥墩，4号墩为空心桥墩，5、6号桥墩为薄壁桥墩，7号桥墩为墙式桥墩，共四种形式。

各种桥墩工程量计算均不同，其中以空心墩最难。

考虑到你的诚意，下面从易到难，分别逐一说明。

㈠1、2、3号柱式桥墩各墩墩柱直径均为1.8m，所以柱式桥墩总的工程量，是柱墩柱总长与墩柱截面积的乘积。

每根墩柱截面积：为四分之π乘以直径的平方，即：3.1416*1.8*1.8/4（m2）。

1、2、3号墩柱总长：1号墩柱均长9.0m、2号墩柱均长10.m、3号墩柱均长17.0m，每个墩均有3个墩柱，故墩柱总长为：3*9.0+3*10.0+3*17.0（m）。

1、2、3号柱式桥墩总的工程量，即为：（3*9.0+3*10.0+3*17.0）*3.1416*1.8*1.8/4=274.8（m3）㈡5、6号薄壁桥墩每座薄壁桥墩，是由两个带圆角的扁矩形柱组成，每个扁矩形柱外框尺寸均为12.85m和1.80m、截面积均相等。
