弹簧管压力表校验及调整

实验一压力表校验一、实验目的1．熟悉活塞式压力计的基本结构、工作原理及使用方法。

2．熟悉弹簧管压力表的基本结构、工作原理、以及用压力表校验泵对压力表进行校验、调整的方法。

二、实验容用标准弹簧管压力表校验并调整工业用弹簧管压力表。

三、实验设备1．活塞式压力计一台。

2．标准压力表一块。

3．工业用压力表一块。

四、实验步骤和方法1．实验设备图⑴把标准压力表及被校压力表在活塞压力计上安装好、检查调整活塞压力计在水平位置。

⑵排净管道中的气体a.关闭阀门6、7、8，打开储油杯阀。

b.转动手柄1后退油缸中小活塞吸油、再推进活塞将气体赶走，如此反复几次，直至储油杯口无气泡为止。

c.最后将活塞退回、将油吸入油缸，然后关闭储油杯阀。

3．工业用压力表的调整与校验⑴初检压力表a.打开阀门6、7b.摇动手柄给以零点压力与最大量程压力，对应标准压力表的读数，看被校表的零点是否正确、量程是否合适。

⑵观察压力表的部结构（弹簧管）⑶校验压力表按量程分五等份进行校验，接上行、下行读出标准表与被校表的示值，根据效验结果判断仪表精确等级。

五、校验记录、计算1．列表2．结论：按被校表的给定精度等级：合格或不合格。

校验人：同组人：校验日期：实验三静态容积法流量标定实验一、实验目的1、熟悉孔板流量计测量原理、测量系统及使用方法。

2、掌握静态容积法标定孔板流量计的原理、标定装置及标定方法。

3、根据实验数据计算并绘制下列曲线a、在双对数坐标纸上分别绘出实际流量q s及计算流量q j与对应差压h的关系曲线。

b、根据实验装置的已知β值及相关实验数据算出雷诺数R eD与流量系数α的关系曲线。

二、实验装置（见附录）三、实验步骤1、启动标定装置，使其基本稳定运行，确定最大流量时的差压值h max，做好标定准备。

2、将h大约分成10%、30%、50%、70%、90%、100%的q v所对应的h值，即0.01, 0.09, 0.25,0.49,0.81, 1.0 h max时，测出相应的标准孔板两端差压h s和工作量器的液位标准值，每点测二个数据取平均值。

浅析弹簧管压力表示值误差与调整方法摘要：弹簧管压力表在测量过程中有多项要求，如示值误差、轻敲位移、回程误差等。

文章主要针对弹簧管压力表示值误差与调修方法进行了探讨，并提出了一般规律和调整方法，以保证弹簧管压力表更有效、准确、可靠的工作。

关键词：弹簧管压力表；测量误差；调整方法弹簧管压力表以其结构简单、制造成本低廉及测量范围广等优点得到广泛应用。

在实际用中，使用单位遇到理论和实际应用与调修等问题难于解决。

现将本人多年的理论与实践总结几点，以共同研究与探讨。

1工作原理弹簧管在介质压力作用下，其自由端产生位移，并借助于拉杆带动放大机构，使指针在表盘上偏转指示出被测压力值来。

事实上，弹性敏感元件单圈弹簧管遵循虎克定律，即应力和应变成正比例关系，也就是敏感元件的弹性变形及其相关运动与所测压力成正比例。

但在有限条件下，即变形在弹性极限范围内与压力成正比例关系。

2表示值变化的规律（1）弹簧管压力表在整个行程中，连杆移动和角度的大小与指针在刻度盘上偏转角度大小成正比例。

按要求，指针在全行程中转动的角度的大小相等，即270 °为最佳。

否则，中间刻度的两侧示值将出现快慢变化的不同，产生非线性误差。

（2）顺时针转动机芯，刻度前半部指针走得慢，刻度后半部指针走得快；逆时针转动机芯，刻度前半部指针走得快，刻度后半部指针走得慢。

（3）改变连杆与扇形齿间夹角的大小，就可以调整非线性误差，调整小连杆与扇形齿间的夹角，指针在前半部刻度走得快，指针在后半部刻度走得慢，调整大连杆与扇形齿间的夹角，则相反。

（4）改变示值调整螺钉的位置，可调整线性误差，示值调整螺钉向右（下）移动，指针走得慢；示值调整螺钉向左（上）移动，指针走得快。

（5）自由端向左扳（移），刻度前半部指针走得快，刻度后半部指针走得慢；自由端向右扳（移），刻度前半部指针走得慢，刻度后半部指针走得快。

3表示值误差的调整方法3.1指针跳摆，数值不稳，偶然误差增大由游丝绞乱所造成，游丝绞乱是使用中超负荷或者受到较大冲击力或者自行拆卸造成人为损坏所致。

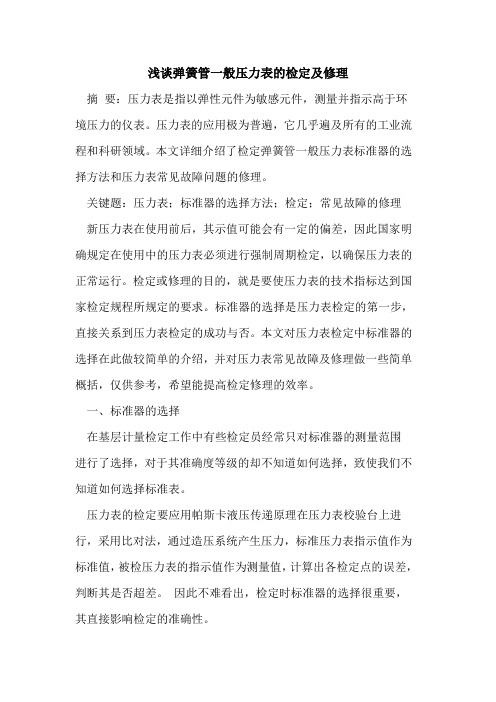

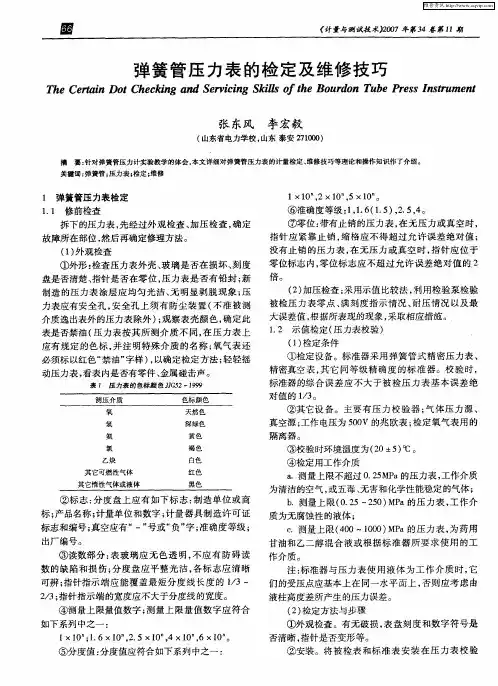

浅谈弹簧管一般压力表的检定及修理摘要：压力表是指以弹性元件为敏感元件，测量并指示高于环境压力的仪表。

压力表的应用极为普遍，它几乎遍及所有的工业流程和科研领域。

本文详细介绍了检定弹簧管一般压力表标准器的选择方法和压力表常见故障问题的修理。

关键题：压力表；标准器的选择方法；检定；常见故障的修理新压力表在使用前后，其示值可能会有一定的偏差，因此国家明确规定在使用中的压力表必须进行强制周期检定，以确保压力表的正常运行。

检定或修理的目的，就是要使压力表的技术指标达到国家检定规程所规定的要求。

标准器的选择是压力表检定的第一步，直接关系到压力表检定的成功与否。

本文对压力表检定中标准器的选择在此做较简单的介绍，并对压力表常见故障及修理做一些简单概括，仅供参考，希望能提高检定修理的效率。

一、标准器的选择在基层计量检定工作中有些检定员经常只对标准器的测量范围进行了选择，对于其准确度等级的却不知道如何选择，致使我们不知道如何选择标准表。

压力表的检定要应用帕斯卡液压传递原理在压力表校验台上进行，采用比对法，通过造压系统产生压力，标准压力表指示值作为标准值，被检压力表的指示值作为测量值，计算出各检定点的误差，判断其是否超差。

因此不难看出，检定时标准器的选择很重要，其直接影响检定的准确性。

1.选择依据2.选择方法根据检定规程一般从量程和精度两方面选择：（1）对标准表量程的选择：一般不得超过测量上限的75%，即标准表的测量上限等于被检表测量上限4/3倍。

（2）对精度等级的选择：按检定规程中规定“标准器的允许误差绝对值应不大于被检压力表允许误差绝对值的1/4”。

求算公式为：标准表的级数≤1/4×被检表的级数×被检表测量上限/标准表测量上限。

所以我们要选0.4级的标准表。

二、压力表常见故障及修理1.被检表误差总是有超出正常偏差这种情况一般是由于指针安装不正确引起的。

我们可以用起针器可重新起针，调整指针的安装位置，就能消除。

实验二弹簧管压力表的调校一、实验目的1．通过参观，熟悉各种常用测压仪表的结构和工作原理2．学习活塞式压力计的结构、原理和使用3．掌握弹簧管压力表的校验步骤3．了解弹簧管压力表的维修方法二、仪器设备与工具1．弹簧管压力表、压力校验台2．工具：活动扳手、螺丝刀、起针器等3．其他：变压器油三、实验内容与实验步骤1．仔细观察实验室内已有的压力仪及压力变送器，记录名称和型号参数，了解其主要用途和工作原理。

2．做好校验工业用弹簧管压力表的准备工作。

校验前根据被校表的测量范围和精度等级，选择好校验设备和标准表，同时还要准备好修表用的工具。

选取标准表时，标准表的测量上限一般应不低于被校表测量上限，标准表的允许误差应不大于被校表允许误差的1/3，或者标准压力表比被校压力表高两个精确度等级。

确定校验点。

对于1.0，1.5，2.0，2.5精确度等级的压力表，可在5个刻度点上进行校验。

对于0.5级和更高精确度等级的压力表，应取全刻度标尺上均匀分布的10个刻度点进行校验。

3．校验步骤。

（1）检查压力表校验器连接接头垫片的良好情况，安装好并用扳手拧紧标准表和被校表。

（2）调节地脚螺钉，使水准泡位于正中。

（3）开启油杯上的针形阀，注入变压器油。

逆时针旋转手轮，将油吸入手摇泵内。

顺时针旋转手轮，将油压入油杯，观察是否有小气泡从油杯中升起，若有，逆时针旋转手轮，再顺时针旋转手轮，反复操作，直到不出现气泡。

（4）关紧油杯上的针型阀，打开两表下的针形阀，顺时针旋转手轮，平稳地升压，直到被校压力表指示第一个压力校验点，读标准压力表指示值。

单方向增压至校验点后读数，轻敲表壳再读数。

继续加压到第2个，第3个···校验点，重复以上操作，直到满量程为止。

（5）均匀增压至刻度上限，保持上限压力3min。

（6）逆时针旋转手轮，均匀降至零压，平稳地降压进行下行程校验。

（7）实验中观察指示有无跳动、停止、卡塞现象。

求出被校压力表的基本误差、变差、轻敲位移。

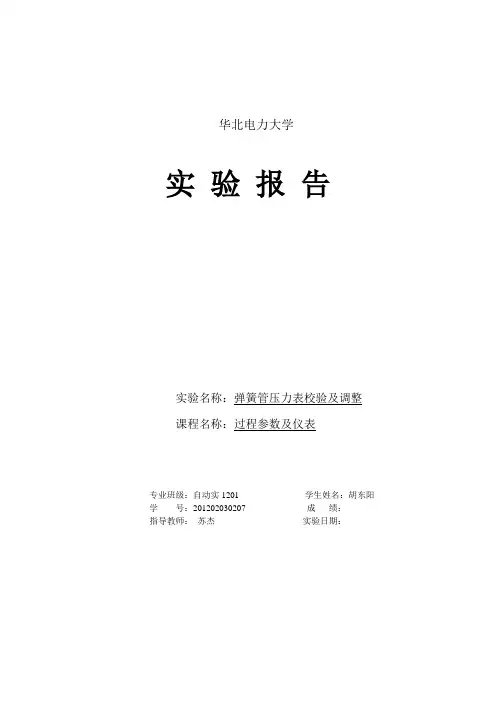

华北电力大学实验报告实验名称：弹簧管压力表校验及调整课程名称：过程参数及仪表专业班级：自动实1201 学生姓名：胡东阳学号：************ 成绩：指导教师：苏杰实验日期：一、实验数据二、思考题1、什么叫做仪表上下行程的回差？在外界条件不变的情况下，仪表上、下行程输入—输出曲线之间的最大偏差对量程范围的百分比称为仪表的变差。

变差又称为回差或滞后误差。

2、回差产生的原因有哪些？引起回差的原因很多，仪表各机械元件间的间隙与摩擦、弹性元件的不完全弹性、磁性元件的磁滞现象等均会引起回差。

3、如果被校弹簧管压力表超差（指误差线性增大或减小），应该如何调整？1）具有定值系统误差，即每个校验点处误差的大小和方向都一样，可按正确只是重装指针。

2）具有负误差或正误差，且误差的绝对值随指针转角增大而越来越大。

这时以调整曲柄长度r为主。

3）若全量程前半部分误差为正，并逐渐减小。

后半部分误差为负，并逐渐增大，指针转角达不到全量程。

量程中部误差最小；或者，在量程前半部分出现递减的负误差，后半部分出现递增的正误差，指针转角超过全量程，量程中部误差也最小。

这时在指针位于量程一半处，使 角等于90度，并适当调整r来配合。

三、实验收获与体会这次实验原理较为简单，看过就基本可以理解。

但是在操作方面有一定的难度，难点在于对r的调整，很难在很少的调整次数内调到一个理想的r值，使误差符合要求。

另外在实验过程中有两次调整r时，刻度盘装的有点歪，造成r 调的不准，对实验进度多少有些影响。

JJG52—2013的计量检定规程（部分）压力表的准确度等级及最大允许误差5.2.1带有止销的压力表，在通达七的条件下，指针应紧靠止销，“缩格”应不超过规定的最大允许误差绝对值。

5.2.3膜盒压力表的指针应紧靠止销并压住零分度线，圆形膜盒压力真空表的指针应位于零位分度线内。

5.3压力表的示值误差应不超过规定的最大允许误差。

5.4压力表的回程误差应不大于最大允许误差的绝对值。

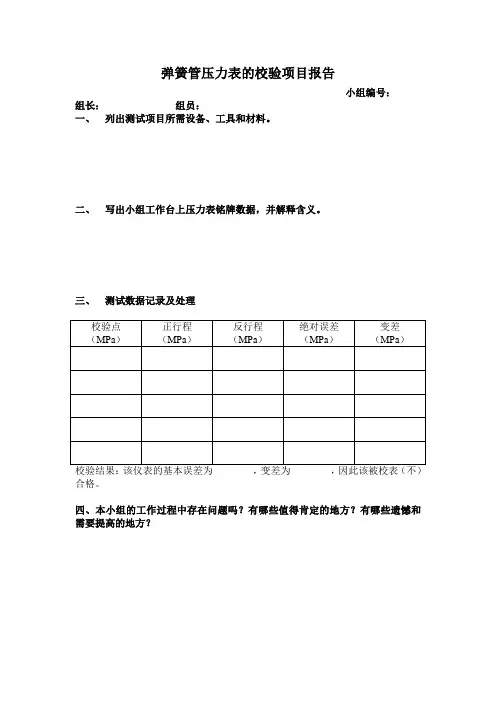

弹簧管压力表的校验项目报告
小组编号：
组长：组员：
一、列出测试项目所需设备、工具和材料。

二、写出小组工作台上压力表铭牌数据，并解释含义。

三、测试数据记录及处理
合格。

四、本小组的工作过程中存在问题吗？有哪些值得肯定的地方？有哪些遗憾和需要提高的地方？
五、回答下面问题
1、简述弹性压力计的测压原理。

常用的弹性元件有哪些？能否选用圆形截面的弹簧管？请讲出理由。

2、压力表在安装时，导压信号管路所装设的三通阀、截止阀、凝气管、隔离罐的作用是什么？
3、什么是绝对压力、表压力、真空压力？
4、某管道工作压力为1.1-1.6MPA，并且要求测量误差不超过管内压力的±5%，试选择一只合适的压力表。
