弹簧管式压力表校验规程

1、弹簧管式一般压力表、压力真空表和真空表检定规程1.1、范围本规程适用于测量范围上限为（－0.1—1000）Mpa系列弹簧管式一般压力真空表和压力真空表（以下简称压力表）的首次检定、后续检定和使用中检验。

1.2、计量性能要求。

1.2.1压力表的准确度等级和允许误差压力表的准确度等级和允许误差及其关系见表1。

准确度等级允许误差（按量程的百分数计算）零位测量上限（90-100）%其余部分1.6(1.5)1.61.62.51.62.52.52.5注:使用中的1.5级压力表允许误差按1.6级计算,准确度等级可不更改1.2.2示值误差在测量范围内，示值差应不大于表1所规定的允许误差。

1.2.3回程误差在测量范围内，回程误差应不大于表1所规定的允许差绝对1.2.4轻敲位移轻敲表壳后，指针示值变动量应不大于表1所规定的允许误差绝对值的1/2。

1.2.5指针偏转平稳性在测量范围内，指针偏转应平稳，无跳动和卡住现象。

1.3技术要求。

1.3.1外观1.3.1.1外形1.3.1.1.1压力表的零部件装配应牢固、无松动现象。

1.3.1.1.2新制造的压力表涂层均匀光洁、无明显剥脱现象。

1.3.1.1.3压力表应装有安全孔,安全孔上须有防尘装置(不准被测介质逸出表外的压力表除外)。

1.3.1.2标志分度盘上应有如下标志；制造单位或商标；产品名称；计量单位和数字；计量器具制造许可证标志和编号；真空应有“—”号或“负”字；准确度等级；出厂编号。

1.3.1.3读数部分1.3.1.3.1表玻璃应无色透明，不应有妨碍读数的缺陷和损伤。

1.3.1.3.2分度盘应平整光洁,各标志应清晰可辨。

1.3.1.3.3指针指示端应能覆盖最短分度线长度的1/3～2/3。

1.3.1.3.4指针指示端的宽度应不大于分度线的宽度。

1.3.1.4测量上限量值数字测量上限量值数字应符合如下系列中之一：110是正整数，负整数或零。

1.3.1.5.分度值分度值应符合如下系列中之一：110是正整数、负整数或零。

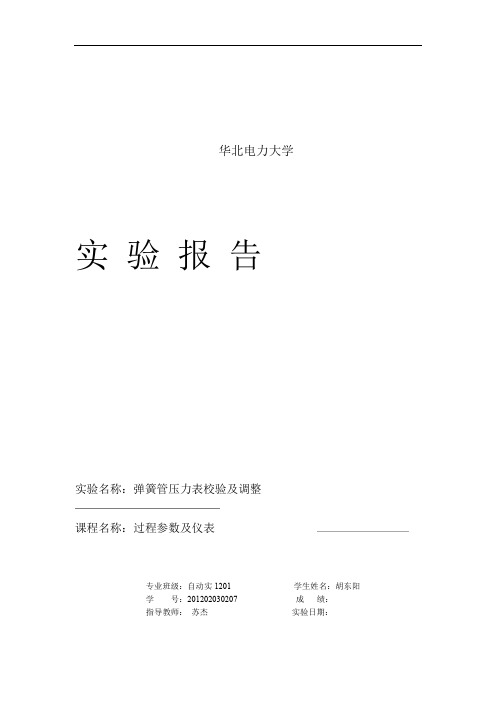

华北电力大学实验报告实验名称：弹簧管压力表校验及调整课程名称：过程参数及仪表专业班级：自动实1201 学生姓名：胡东阳学号：201202030207 成绩：指导教师：苏杰实验日期：专业文档供参考，如有帮助请下载。

．一、实验数据二、思考题1、什么叫做仪表上下行程的回差？在外界条件不变的情况下，仪表上、下行程输入—输出曲线之间的最大偏差对量程范围的百分比称为仪表的变差。

变差又称为回差或滞后误差。

2、回差产生的原因有哪些？引起回差的原因很多，仪表各机械元件间的间隙与摩擦、弹性元件的不完全弹性、磁性元件的磁滞现象等均会引起回差。

专业文档供参考，如有帮助请下载。

．3、如果被校弹簧管压力表超差（指误差线性增大或减小），应该如何调整？1）具有定值系统误差，即每个校验点处误差的大小和方向都一样，可按正确只是重装指针。

2）具有负误差或正误差，且误差的绝对值随指针转角增大而越来越大。

这时以调整曲柄长度r为主。

3）若全量程前半部分误差为正，并逐渐减小。

后半部分误差为负，并逐渐增大，指针转角达不到全量程。

量程中部误差最小；或者，在量程前半部分出现递减的负误差，后半部分出现递增的正误差，指针转角超过全量程，量程中部误 角等于90度，差也最小。

这时在指针位于量程一半处，使并适当调整r来配合。

三、实验收获与体会这次实验原理较为简单，看过就基本可以理解。

但是在操作方面有一定的难度，难点在于对r的调整，很难在很少的调整次数内调到一个理想的r值，使误差符合要求。

另外在实验过程中有两次调整r时，刻度盘装的有点歪，造成r调的不准，对实验进度多少有些影响。

专业文档供参考，如有帮助请下载。

．JJG52—2013的计量检定规程（部分）压力表的准确度等级及最大允许误差5.2.1带有止销的压力表，在通达七的条件下，指针应紧靠止销，“缩格”应不超过规定的最大允许误差绝对值。

5.2.3膜盒压力表的指针应紧靠止销并压住零分度线，圆形膜盒压力真空表的指针应位于零位分度线内。

弹簧管式一般压力表、压力真空表及真空表1 概述1.1 测量依据：依据JJG52-1999《弹簧管式一般压力表、压力真空表和真空表》检定规程。

1.2 环境条件：温度20±5℃，等温2h以上。

相对湿度：不大于85％压力：大气压力。

1.3 测量标准：精密压力表0—1.6MPa,准确度0.4级。

1.4 被测对象：弹簧管式一般压力表0—1MPa，准确度1.6级。

1.5 测量过程：在规程规定的环境条件下，以变压器为传压介质，用直接比较法测量。

在两用校验器上，将标准表安装在标准表接头处，将被测压力表安装在压力表接头处。

通过手动造压泵造压。

当系统达到静平衡时，根据标准表和被测压力表的读数，通过计算得到被检压力表压力示值误差的测量结果。

1.6 评定结果的使用：在符合上述条件下的测量，一般可直接使用本不确定度的评定结果。

2、数学模型的建立根据 JJG52-1999检定规程，压力表的示值误差可写成这种模式:δ=P1-P0 (1)式中:δ—压力表示值误差;P1—某一检定点压力表示值(MPa);P一某一检定点精密压力表示值(MPa);结合公式(1)，并从标准设备、人员、环境、方法及被测对象等方面全面考虑，不确定度来源分别为:1、测量重复性的影响:在检定规程规定的检定重复性条件下，压力表多次重复测量引入的标准不确定度分量U1。

2、环境条件的影响:按规程规定，其环境条件为温度20℃士50℃，虽然标准和被检表处于同一检定温度下，但二者的线膨胀系数有差别，因此该项标准不确定度分量为U2,3、压力表示值误差估读的影响:对于压力表要求估读至分度值的1/5，设该项标准不确定度分量为U34、精密压力表有误差的影响:在检定规程规定的条件下精密压力表引入的B类不确定度分量为U4和二等活塞压力计引入的B类不确定度分量U5。

考虑以上因素对测量不确定度的影响:则公式(1)可变为:U=P1士 ( kP△t+△Pb+△Pg)-P(2)式中:k — 压力表温度影响系数(取0.0004); P — 压力表量程;△t 一 检 定时环境温度与标准温度的差值; Pg 一 估读引起的误差; Pb — 数 据修约引起的误差;其中 ， 各 分量灵敏系数为:(各分量相互独立) C1=C2 =C3= C4=C5= 1 3、A 类标准不确定度分量 被检表重复性U1该项 来 源 可从重复性实验中算出，其中包括观测人员对示值的估度随机性和弹性元件滞后引起的误差的因素，属A 类测量不确定度分量。

弹簧管式压力表检定检定依据：JJG52-1999弹簧管式一般压力表、压力真空表和真空表检定规程JJG49-1999弹簧管式精密压力表和真空表检定规程检定方法：直接比较法检定设备：标准器：活塞式压力计和活塞真空压力计弹簧管式精密压力表和真空表或其它符合标准器误差要求的压力计量标准器其它辅助设备：压力校验器、真空校验器、油-汽、油-水隔离器等检定的环境条件：一般压力表：温度在15~25℃之间精密表：0.06级、0.1级、0.16级、0.25级环境温度(20±2) ℃0.4级、0.6级环境温度(20±3) ℃相对湿度不大于85%。

环境压力为大气压，压力表应在上述环境至少静置2h方可检定。

Ⅰ、标准器：一、标准器的精度和量程1、标准器的允许误差绝对值≤1/4被检表允许误差绝对值2、被检表测量上限≤3/4标准器测量上限(主要针对用精密表作标准表)二、选择精密表作一般压力表检定时标准器的建议：1、检定2.5级及以下精度压力表时，选择比被检压力表测量上限大一个规格的0.4级精密压力表作为标准器.如检1.0MPa表，可直接选用1.6MPa的标准表，依此类推。

通过计算，全系列都能满足对标准器的精度和量程的要求。

2、检定1.6级压力表时，选择比被检表测量上限大一个规格的0.25级精密压力表为标准器。

通过计算发现全系列的压力表中只有测量上限为0.6×10n MPa 的的压力表选择测量上限为1.0×10n MPa的标准表时不能满足JJG52-1999的要求。

（1）被检表量程的（90～100）%部分允许误差在规程JJG52-1999表1中规定比被检表的准确度等级低一级，即1.6级表允许误差按2.5级计算，在这部分允许误差是满足检定规程的要求的。

（2）被检表量程（90～100）%以外的其余部分允许误差，是以仪表本身的精度等级来计算：±0.6MPa×（1.6%）=±0.0096MPa其绝对值的1/4为0.0024MPa。

弹簧管式压力表的检定规程弹簧管式压力表的概述弹簧管式压力表是利用弹簧管的弹性变形量来测量被测介质压力的一种机械表。

其结构简单、价格低廉、使用方便，被广泛应用于工业自动化、节能环保等领域。

然而，由于长期使用、保养不当等原因，弹簧管式压力表存在测量误差增大、指针连接部分断裂等问题，需要定期进行检定保养。

弹簧管式压力表的检定项目1.检查表头和表盘首先检查弹簧管式压力表是否有外观损坏。

使用者应对表头和表盘进行检查，以确定它们是否有任何划痕、破损或其他损坏。

如果有这样的问题存在，弹簧管式压力表极有可能不能正常测量压力。

2.连接底座检查在检查表头和表盘后，检查弹簧管式压力表的连接底座。

使用者应该检查连接底座是否存在松动或其他损坏。

3.检查阀门阀门是弹簧管式压力表和测量被测介质的介质传输线路之间的关键部分。

因此，使用者应该仔细检查阀门以确保其必须是完好无损。

4.压力传感器检查这是弹簧管式压力表检查中最重要的元件。

使用者必须检查这些部件以确保它们正常工作。

5.检查压力传感器和类比设备的匹配性这一步很重要，前提条件是先确定每个类比设备的性能并进行校准，如果压力传感器和类比设备无法匹配，那么弹簧管式压力表就不能正常测量压力值。

弹簧管式压力表的检定方法1.断电检定法断电检定法是通过切断弹簧管式压力表的电源，来进行普通和特殊的测试。

在测试中，使用者应将压力传感器连接到接口按钮，以确保它可以正常使用。

2.负载加压检定法在负载加压检定法中，使用者必须将压力传感器连接到已知压力的源头上，然后在这个范围内逐步增加或减小压力，以确定弹簧管式压力表读数是否与预期读数一致。

3.在线检定法在线检定法是通过实时测量弹簧管式压力表与类比设备之间的差异来进行的。

在检定中，使用者必须使用最新的传感器技术，并带有最新的类比设备，以便快速、无损的识别弹簧管式压力表是否存在任何问题。

弹簧管式压力表的检定周期由于弹簧管式压力表是一种机械表，需要经常检定。

弹簧管式一般压力表、压力真空表及真空表1 概述测量依据：依据JJG52-199《弹簧管式一般压力表、压力真空表和真空表》检定规程。

环境条件：温度20± 5C，等温2h以上。

相对湿度：不大于85%压力：大气压力。

测量标准：精密压力表0—,准确度级。

被测对象：弹簧管式一般压力表0—1MPa,准确度级。

测量过程：在规程规定的环境条件下，以变压器为传压介质，用直接比较法测量。

在两用校验器上，将标准表安装在标准表接头处，将被测压力表安装在压力表接头处。

通过手动造压泵造压。

当系统达到静平衡时，根据标准表和被测压力表的读数，通过计算得到被检压力表压力示值误差的测量结果。

评定结果的使用：在符合上述条件下的测量，一般可直接使用本不确定度的评定结果。

2、数学模型的建立根据JJG52-199检定规程，压力表的示值误差可写成这种模式：8 =P i-P o(1)式中：8—压力表示值误差;P i—某一检定点压力表示值(MPa);P o一某一检定点精密压力表示值(MPa);结合公式(1),并从标准设备、人员、环境、方法及被测对象等方面全面考虑，不确定度来源分别为：1 、测量重复性的影响：在检定规程规定的检定重复性条件下，压力表多次重复测量引入的标准不确定度分量U1。

2、环境条件的影响：按规程规定，其环境条件为温度20C士50C,虽然标准和被检表处于同一检定温度下，但二者的线膨胀系数有差别，因此该项标准不确定度分量为U2,3、压力表示值误差估读的影响：对于压力表要求估读至分度值的1/5，设该项标准不确定度分量为U34、精密压力表有误差的影响：在检定规程规定的条件下精密压力表引入的B 类不确定度分量为U4和二等活塞压力计引入的B类不确定度分量U5。

考虑以上因素对测量不确定度的影响：则公式(1)可变为：U=P i 士 ( kP ^汁厶 P b +△ Pg)-P式中：k —压力表温度影响系数(取; P —压力表量程；△ t 一检定时环境温度与标准温度的差值； Pg 一估读引起的误差； Pb —数据修约引起的误差；其中，各分量灵敏系数为：(各分量相互独立) C1=C2 =C3= C4=C5= 1 3、A 类标准不确定度分量 被检表重复性U1该项 来 源 可从重复性实验中算出，其中包括观测人员对示值的估度随机 性和弹性元件滞后引起的误差的因素，属 A 类测量不确定度分量。

弹簧管式一般压力表压力真空表及真空表检定规程JJG 52-87代替JJG 52-71Verification Regulation of the Bourdon Pressure Gauge,Pressure Vacuum Gauge and VacuumGauge for General Use本检定规程经国家计量局于1987年4月11日批准，并自1987年10月1日起施行。

归口单位：上海市标准计量管理局起草单位：上海市标准计量管理局计量管理所本规程技术条文由起草单位负责解释。

本规程主要起草人：宣家荣(上海市标准计量管理局计量管理所)弹簧管式一般压力表、压力真空表及真空表检定规程本规程适用于新制造、使用中和修理后的测量上限为-0.1～250MPa的弹簧管式一般压力表、压力真空表及真空表(以下简称压力表)的检定。

一技术要求1 压力表按其所测介质不同，在表盘的仪表名称下面应有一条表1中所规定颜色的横线，并注明特殊介质的名称，氧气表还必须标以红色“禁油”字样。

表12 压力表的各部件应装配牢固，不得有影响计量性能的锈蚀、裂纹、孔洞等缺陷。

3 用于测量气体的压力表在表壳背面应有安全孔，安全孔上须有防尘装置。

当弹性元件破裂时，应能使气体从表壳背面逸出(不准被测介质逸出表外的仪表例外)。

4 压力表的表盘分度数字及符号应完整清晰。

表盘分度标尺应均匀分布、所包的中心角一般为270°、标有数字的分度线宽度不应超过表2规定。

表2 (mm)5 压力表的指针应伸入所有分度线内，其指针指示端宽度应不大于最小分度间隔的1/5。

指针与分度盘平面间的距离应在1～3mm范围内表壳外径在200mm以上的(包括200mm)，其指针与分度盘平面距离应在2～4mm范围内。

6 压力表的封印装置，在不损坏封印的情况下，应不能触及到内部机件。

7 压力表处于工作位置，在未加压力或未疏空时，在升压检定前和降压检定后，其指针零值误差应符合下列要求：7.1 有零值限止钉的压力表，其指针应紧靠在限止钉上。

弹簧管式一般压力表、压力真空表和真空表检定规程Verification Regulation Of Bourdon Tube Pressure Gauge、Pressure-VacuumGauge and Vacuum Gauge for General UseJJG 52—1999代替JJG 52—1987 JJG 337—1983本规程经国家质量技术监督局于1999年12月22日批准，并自2000年04月01日起施行。

归口单位：全国压力计量技术委员会主要起草单位：上海市检测技术所上海市计量测试技术研究院参加起草单位：浙江红旗仪表厂上海市检测技术所本规程委托全国压力计量技术委员会负责解释本规程主要起草人：宣家荣(上海市检测技术所)戴孝华(上海市计量测试技术研究院) 参加起草人：周方龙(浙江红旗仪表厂)戴根娣(上海市检测技术所)目次1 范围2 概述3 计量性能要求3.1 压力表的准确度等级和允许误差3.2 示值误差3.3 回程误差3.4 轻敲位移3.5 指针偏转平稳性4 通用技术要求4.1 外观4.2 零位5 计量器具控制5.1 首次检定、后续检定和使用中检验5.2 检定条件5.3 检定项目和检定方法5.4 检定结果的处理5.5 检定周期附录A 压力表检定记录基本格式附录B 压力表检定不合格通知书内页格式附录C 压力表允许误差计算值一览表弹簧管式一般压力表、压力真空表和真空表检定规程本规程参照国际法制计量组织101号国际建议《带有弹性敏感元件的压力表、真空表和压力真空表(普通仪表)》，采用了符合我国国情的部分内容，并保留原规程JJG 52—1987和JJG 337—1983中行之有效的内容。

1 范围本规程适用于测量范围上限为(－0.1～1000)MPa系列弹簧管式一般压力表、压力真空表和真空表(以下简称压力表)的首次检定、后续检定和使用中检验。

2 概述压力表主要用于液体、气体与蒸气压力和真空的测量。
