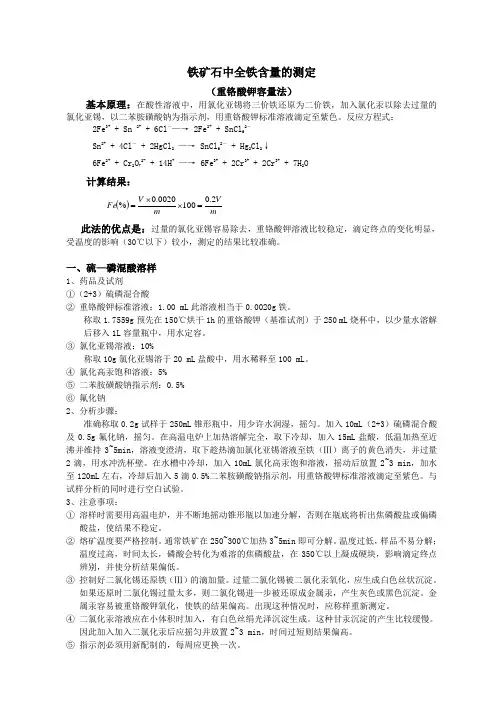

重铬酸钾容量法测定全铁含量

铁矿石中全铁含量的测定（重铬酸钾容量法）基本原理：在酸性溶液中，用氯化亚锡将三价铁还原为二价铁，加入氯化汞以除去过量的氯化亚锡，以二苯胺磺酸钠为指示剂，用重铬酸钾标准溶液滴定至紫色。

反应方程式：2Fe 3+ + Sn 2+ + 6Cl ―—→ 2Fe 2+ + SnCl 62―Sn 2+ + 4Cl ― + 2HgCl 2 —→ SnCl 62―+ Hg 2Cl 2↓6Fe 2+ + Cr 2O 72- + 14H + —→ 6Fe 3+ + 2Cr 3+ + 2Cr 3+ + 7H 2O 计算结果：()m V m V Fe 2.01000020.0%=⨯⨯=此法的优点是：过量的氯化亚锡容易除去，重铬酸钾溶液比较稳定，滴定终点的变化明显，受温度的影响（30℃以下）较小，测定的结果比较准确。

一、硫—磷混酸溶样1、药品及试剂①（2+3）硫磷混合酸② 重铬酸钾标准溶液：1.00 mL 此溶液相当于0.0020g 铁。

称取1.7559g 预先在150℃烘干1h 的重铬酸钾（基准试剂）于250 mL 烧杯中，以少量水溶解后移入1L 容量瓶中，用水定容。

③ 氯化亚锡溶液：10%称取10g 氯化亚锡溶于20 mL 盐酸中，用水稀释至100 mL 。

④ 氯化高汞饱和溶液：5%⑤ 二苯胺磺酸钠指示剂：0.5%⑥ 氟化钠2、分析步骤：准确称取0.2g 试样于250mL 锥形瓶中，用少许水润湿，摇匀。

加入10mL （2+3）硫磷混合酸及0.5g 氟化钠，摇匀。

在高温电炉上加热溶解完全，取下冷却，加入15mL 盐酸，低温加热至近沸并维持3~5min ，溶液变澄清，取下趁热滴加氯化亚锡溶液至铁（Ⅲ）离子的黄色消失，并过量2滴，用水冲洗杯壁。

在水槽中冷却，加入10mL 氯化高汞饱和溶液，摇动后放置2~3 min ，加水至120mL 左右，冷却后加入5滴0.5%二苯胺磺酸钠指示剂，用重铬酸钾标准溶液滴定至紫色。

与试样分析的同时进行空白试验。

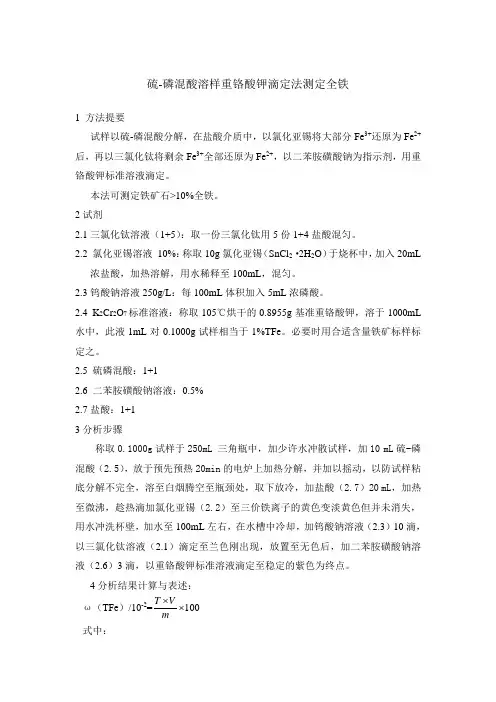

硫-磷混酸溶样重铬酸钾滴定法测定全铁1 方法提要试样以硫-磷混酸分解，在盐酸介质中，以氯化亚锡将大部分Fe 3+还原为Fe 2+后，再以三氯化钛将剩余Fe 3+全部还原为Fe 2+，以二苯胺磺酸钠为指示剂，用重铬酸钾标准溶液滴定。

本法可测定铁矿石>10%全铁。

2试剂2.1三氯化钛溶液（1+5）：取一份三氯化钛用5份1+4盐酸混匀。

2.2 氯化亚锡溶液 10%：称取10g 氯化亚锡（SnCl 2·2H 2O ）于烧杯中，加入20mL 浓盐酸，加热溶解，用水稀释至100mL ，混匀。

2.3钨酸钠溶液250g/L ：每100mL 体积加入5mL 浓磷酸。

2.4 K 2Cr 2O 7标准溶液：称取105℃烘干的0.8955g 基准重铬酸钾，溶于1000mL 水中，此液1mL 对0.1000g 试样相当于1%TFe 。

必要时用合适含量铁矿标样标定之。

2.5 硫磷混酸：1+12.6 二苯胺磺酸钠溶液：0.5%2.7盐酸：1+13分析步骤称取0.1000g 试样于250mL 三角瓶中，加少许水冲散试样，加10 mL 硫-磷混酸（2.5），放于预先预热20min 的电炉上加热分解，并加以摇动，以防试样粘底分解不完全，溶至白烟腾空至瓶颈处，取下放冷，加盐酸（2.7）20 mL ，加热至微沸，趁热滴加氯化亚锡（2.2）至三价铁离子的黄色变淡黄色但并未消失，用水冲洗杯壁，加水至100mL 左右，在水槽中冷却，加钨酸钠溶液（2.3）10滴，以三氯化钛溶液（2.1）滴定至兰色刚出现，放置至无色后，加二苯胺磺酸钠溶液（2.6）3滴，以重铬酸钾标准溶液滴定至稳定的紫色为终点。

4分析结果计算与表述：ω（TFe ）/10-2=100⨯⨯mV T 式中：T-标准重铬酸钾对铁的滴定度，g/mLV- 滴定消耗的重铬酸钾标准溶液的体积，mLm-试样质量，g5 注意事项5.1 溶样前电炉一定要预热，溶样时间不能过长，以防产生焦磷酸盐沉淀粘底使分析失败。

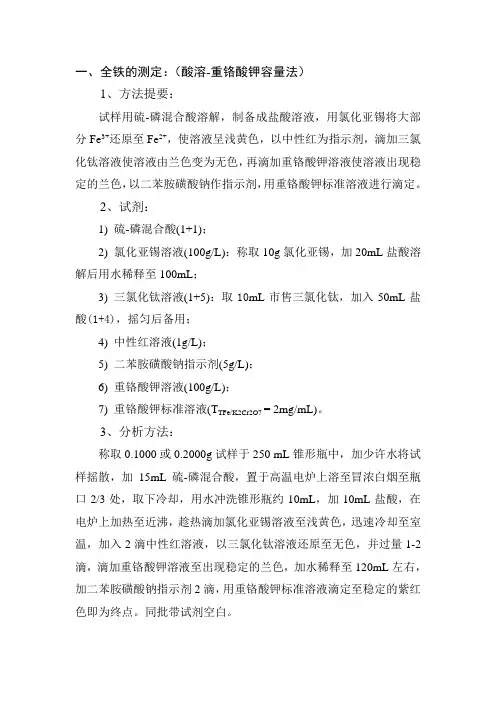

一、全铁的测定：（酸溶-重铬酸钾容量法）1、方法提要：试样用硫-磷混合酸溶解，制备成盐酸溶液，用氯化亚锡将大部分Fe3+还原至Fe2+，使溶液呈浅黄色，以中性红为指示剂，滴加三氯化钛溶液使溶液由兰色变为无色，再滴加重铬酸钾溶液使溶液出现稳定的兰色，以二苯胺磺酸钠作指示剂，用重铬酸钾标准溶液进行滴定。

2、试剂：1)硫-磷混合酸(1+1)；2)氯化亚锡溶液(100g/L)：称取10g氯化亚锡，加20mL盐酸溶解后用水稀释至100mL；3)三氯化钛溶液(1+5)：取10mL市售三氯化钛，加入50mL盐酸(1+4)，摇匀后备用；4)中性红溶液(1g/L)；5)二苯胺磺酸钠指示剂(5g/L)；6)重铬酸钾溶液(100g/L)；7)重铬酸钾标准溶液(T TFe/K2Cr2O7 = 2mg/mL)。

3、分析方法：称取0.1000或0.2000g试样于250 mL锥形瓶中，加少许水将试样摇散，加15mL硫-磷混合酸，置于高温电炉上溶至冒浓白烟至瓶口2/3处，取下冷却，用水冲洗锥形瓶约10mL，加10mL盐酸，在电炉上加热至近沸，趁热滴加氯化亚锡溶液至浅黄色，迅速冷却至室温，加入2滴中性红溶液，以三氯化钛溶液还原至无色，并过量1-2滴，滴加重铬酸钾溶液至出现稳定的兰色，加水稀释至120mL左右，加二苯胺磺酸钠指示剂2滴，用重铬酸钾标准溶液滴定至稳定的紫红色即为终点。

同批带试剂空白。

计算公式：ω(TFe)/10-2 = × 100式中： T ：重铬酸钾标准溶液对铁的滴定度(mg/mL)；V ：滴定试样消耗重铬酸钾标准溶液的体积(mL)；V 0：滴定试剂空白消耗的重铬酸钾标准溶液的体积(mL)； m s ：称样量(g)。

4、注意事项：1) 硫-磷混合酸分解试样的能力很强，一般铁矿石均能被分解。

溶样的关键是炉温要高，白烟要腾空到瓶颈；2) 随着重铬酸钾滴定毫升数的不同，重铬酸钾对铁的滴定度会有变化，主要是由于空白和指示剂的影响所致，可用与试样含量相近的铁矿标样进行标定，以消除影响；同时应带试剂空白以消除指示剂的影响；3) 铁矿含铜高时，需用氨水进行铜、铁分离，否则铜的存在使铁的测定结果不稳；4) 用氯化亚锡进行还原时，溶液的体积不能太大，应严格控制体积，要求“小体积，高酸度”；5) 氯化亚锡和三氯化钛溶液放置时间过长，容易氧化失效，宜新鲜配制。

一、全铁的测定：（酸溶-重铬酸钾容量法）1、方法提要：试样用硫-磷混合酸溶解，制备成盐酸溶液，用氯化亚锡将大部分Fe3+还原至Fe2+，使溶液呈浅黄色，以中性红为指示剂，滴加三氯化钛溶液使溶液由兰色变为无色，再滴加重铬酸钾溶液使溶液出现稳定的兰色，以二苯胺磺酸钠作指示剂，用重铬酸钾标准溶液进行滴定。

2、试剂：1)硫-磷混合酸(1+1)；2)氯化亚锡溶液(100g/L)：称取10g氯化亚锡，加20mL盐酸溶解后用水稀释至100mL；3)三氯化钛溶液(1+5)：取10mL市售三氯化钛，加入50mL盐酸(1+4)，摇匀后备用；4)中性红溶液(1g/L)；5)二苯胺磺酸钠指示剂(5g/L)；6)重铬酸钾溶液(100g/L)；7)重铬酸钾标准溶液(T TFe/K2Cr2O7 = 2mg/mL)。

3、分析方法：称取0.1000或0.2000g试样于250 mL锥形瓶中，加少许水将试样摇散，加15mL硫-磷混合酸，置于高温电炉上溶至冒浓白烟至瓶口2/3处，取下冷却，用水冲洗锥形瓶约10mL，加10mL盐酸，在电炉上加热至近沸，趁热滴加氯化亚锡溶液至浅黄色，迅速冷却至室温，加入2滴中性红溶液，以三氯化钛溶液还原至无色，并过量1-2滴，滴加重铬酸钾溶液至出现稳定的兰色，加水稀释至120mL左右，加二苯胺磺酸钠指示剂2滴，用重铬酸钾标准溶液滴定至稳定的紫红色即为终点。

同批带试剂空白。

计算公式：ω(TFe)/10-2 = × 100式中： T ：重铬酸钾标准溶液对铁的滴定度(mg/mL)；V ：滴定试样消耗重铬酸钾标准溶液的体积(mL)；V 0：滴定试剂空白消耗的重铬酸钾标准溶液的体积(mL)； m s ：称样量(g)。

4、注意事项：1) 硫-磷混合酸分解试样的能力很强，一般铁矿石均能被分解。

溶样的关键是炉温要高，白烟要腾空到瓶颈；2) 随着重铬酸钾滴定毫升数的不同，重铬酸钾对铁的滴定度会有变化，主要是由于空白和指示剂的影响所致，可用与试样含量相近的铁矿标样进行标定，以消除影响；同时应带试剂空白以消除指示剂的影响；3) 铁矿含铜高时，需用氨水进行铜、铁分离，否则铜的存在使铁的测定结果不稳；4) 用氯化亚锡进行还原时，溶液的体积不能太大，应严格控制体积，要求“小体积，高酸度”；5) 氯化亚锡和三氯化钛溶液放置时间过长，容易氧化失效，宜新鲜配制。

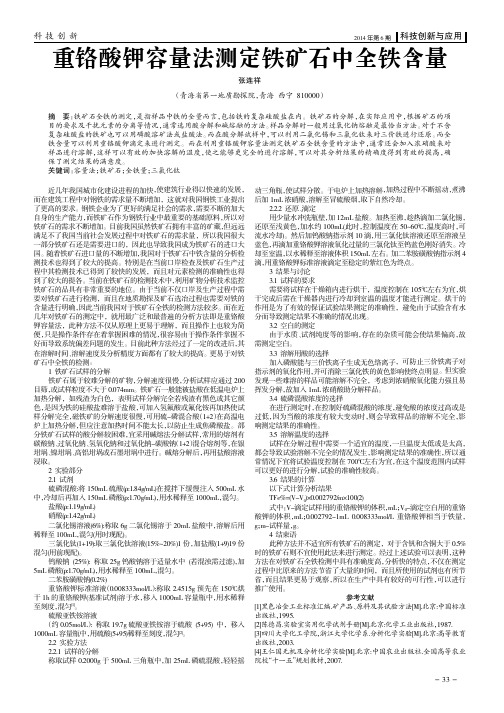

重铬酸钾容量法测定铁矿石中全铁含量张连祥（青海省第一地质勘探院，青海西宁810000）近几年我国城市化建设进程的加快，使建筑行业得以快速的发展，而在建筑工程中对钢铁的需求量不断增加，这就对我国钢铁工业提出了更高的要求。

钢铁企业为了更好的满足社会的需求，需要不断的加大自身的生产能力，而铁矿石作为钢铁行业中最重要的基础原料，所以对铁矿石的需求不断增加。

目前我国虽然铁矿石拥有丰富的矿藏，但远远满足不了我国当前社会发展过程中对铁矿石的需求量，所以我国很大一部分铁矿石还是需要进口的，因此也导致我国成为铁矿石的进口大国。

随着铁矿石进口量的不断增加，我国对于铁矿石中铁含量的分析检测技术也得到了较大的提高。

特别是在当前口岸检查及铁矿石生产过程中其检测技术已得到了较快的发展，而且对元素检测的准确性也得到了较大的提各。

当前在铁矿石的检测技术中，利用矿物分析技术监控铁矿石的品具有非常重要的地位。

由于当前不仅口岸及生产过程中需要对铁矿石进行检测，而且在地质勘探及矿石选冶过程也需要对铁的含量进行明确，因此当前我国对于铁矿石全铁的检测方法较多。

而在近几年对铁矿石的测定中，就用最广泛和最普遍的分析方法即是重铬酸钾容量法，此种方法不仅从原理上更易于理解，而且操作上也较为简便，只是操作条件存在着掌握困难的情况，很容易由于操作条件掌握不好而导致系统偏差问题的发生。

目前此种方法经过了一定的改进后，其在溶解时间、溶解速度及分析精度方面都有了较大的提高。

更易于对铁矿石中全铁的检测。

1铁矿石试样的分解铁矿石属于较难分解的矿物，分解速度很慢，分析试样应通过200目筛，或试样粒度不大于0.074mm。

铁矿石一般能被盐酸在低温电炉上加热分解，如残渣为白色，表明试样分解完全若残渣有黑色或其它颜色，是因为铁的硅酸盐难溶于盐酸，可加入氢氟酸或氟化铵再加热使试样分解完全，磁铁矿的分解速度很慢，可用硫-磷混合酸（1+2）在高温电炉上加热分解，但应注意加热时间不能太长，以防止生成焦磷酸盐。

重铬酸钾容量法测定铁矿石中的全铁测定铁的方法很多，含铁高的试样，普遍采用氯化亚锡为还原剂的重铬酸钾容量法，该法比较方便，过量的氯化亚锡很容易除去，重铬酸钾滴定溶液比较稳定，可直接作为标准溶液。

在0.5～1.8N的盐酸溶液中，以二苯胺磺酸钠作指示剂，滴定终点的变化很明显，受温度的影响（30°以下）较小，因此所测定的结果比较准确。

测定可在盐酸（或硫酸）溶液中进行，用氯化亚锡将三价铁还原至二价，加入氯化汞以除去过量的氯化亚锡，以二苯胺磺酸钠为指标剂，用重铬酸钾标准溶液滴定，其反应式为：2Fe3＋＋Sn2＋＋6Cl－→2Fe2＋＋SnCl62－Sn2＋＋4Cl－＋2HgCl2→SnCl62－＋Hg2Cl2(甘汞沉淀)6Fe2＋＋Cr2O72-＋14H＋→6Fe3＋＋2Cr3＋＋7H2O为了使三价铁全部变为二价并阻止它的氧化，常常加入稍微过量的氯化亚锡，然后加入氯化汞氧化之，此时，生成甘汞白色丝状沉淀。

氯化汞的氧化反应不是在瞬间内完成的，特别当溶液的酸度控制不当时，甘汞沉淀的产生比较缓慢。

因此加入氯化汞后应加以搅拌，并放置3～5分钟。

如果还原时加入氯化亚锡量过多，则氯化汞进一步被还原成金属汞，产生灰色或黑色沉淀。

金属汞容易被重铬酸钾氧化，使铁的结果偏高。

在滴定过程中生成的三价铁能氧化指示剂，故加入流—磷混合酸，使三价铁与磷酸生成稳定的络合物，降低Fe3＋/Fe2＋的氧化还原电位，避免铁（Ⅲ）对指标剂的氧化，而使滴定终点清晰稳定。

但有磷酸存在时，铁（Ⅱ）容易被氧化为铁（Ⅲ），所以加入磷酸后，不能放置过久，最好在开始滴定前加入。

用氯化严锡还原铁时，应保持小体积和较高的酸度，否则氯化亚锡容易水解。

由于氯化亚锡能使铜（Ⅱ）还原为铜（Ⅰ），所生成的铜（Ⅰ）能被重铬酸钾氧化，同时铜（Ⅱ）又能促使铁（Ⅱ）被空气中的氧氧化，因此铜的含量大于0.5毫克时，应预先分离。

钼、砷、锑和铂等，均可被氯化亚锡还原，又能为重铬酸钾氧化。

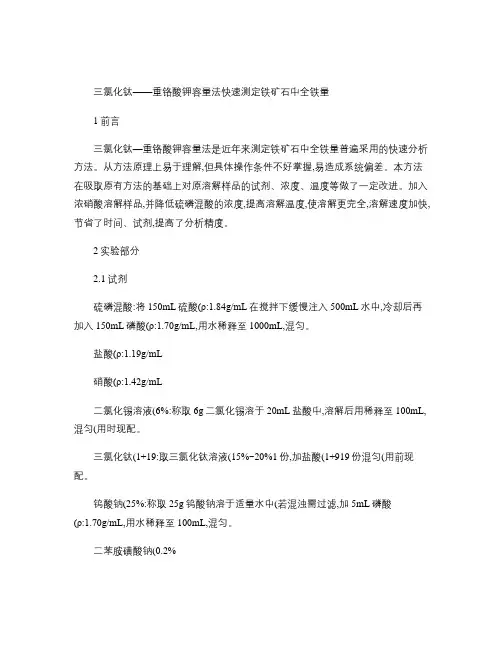

三氯化钛——重铬酸钾容量法快速测定铁矿石中全铁量1前言三氯化钛—重铬酸钾容量法是近年来测定铁矿石中全铁量普遍采用的快速分析方法。

从方法原理上易于理解,但具体操作条件不好掌握,易造成系统偏差。

本方法在吸取原有方法的基础上对原溶解样品的试剂、浓度、温度等做了一定改进。

加入浓硝酸溶解样品,并降低硫磷混酸的浓度,提高溶解温度,使溶解更完全,溶解速度加快,节省了时间、试剂,提高了分析精度。

2实验部分2.1试剂硫磷混酸:将150mL硫酸(ρ:1.84g/mL在搅拌下缓慢注入500mL水中,冷却后再加入150mL磷酸(ρ:1.70g/mL,用水稀释至1000mL,混匀。

盐酸(ρ:1.19g/mL硝酸(ρ:1.42g/mL二氯化锡溶液(6%:称取6g二氯化锡溶于20mL盐酸中,溶解后用稀释至100mL,混匀(用时现配。

三氯化钛(1+19:取三氯化钛溶液(15%~20%1份,加盐酸(1+919份混匀(用前现配。

钨酸钠(25%:称取25g钨酸钠溶于适量水中(若混浊需过滤,加5mL磷酸(ρ:1.70g/mL,用水稀释至100mL,混匀。

二苯胺磺酸钠(0.2%重铬酸钾标准溶液(0.008333mol/L:称取2.4515g预先在150℃烘干1h的重铬酸钾(基准试剂溶于水,移入1000mL容量瓶中,用水稀释至刻度,混匀〔1〕硫酸亚铁铵溶液(约0.05mol/L:称取19.7g硫酸亚铁铵溶于硫酸(5+95中,移入1000mL容量瓶中,用硫酸(5+9 5稀释至刻度,混匀〔2〕2.2实验方法2.2.1试样的分解称取试样0.2000g于500mL三角瓶中,加25mL磷硫混酸,轻轻摇动三角瓶,使试样分散。

于电炉上加热溶解,加热过程中不断摇动,煮沸后加1mL浓硝酸,溶解至冒硫酸烟,取下自然冷却。

2.2.2还原、滴定用少量水冲洗瓶壁,加12mL盐酸。

加热至沸,趁热滴加二氯化锡,还原至浅黄色,加水约100mL(此时,控制温度在50~60℃,温度高时,可流水冷却。

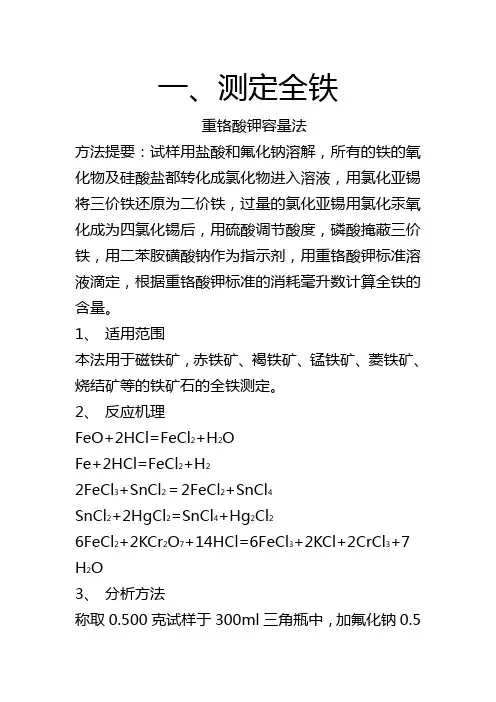

一、测定全铁重铬酸钾容量法方法提要：试样用盐酸和氟化钠溶解，所有的铁的氧化物及硅酸盐都转化成氯化物进入溶液，用氯化亚锡将三价铁还原为二价铁，过量的氯化亚锡用氯化汞氧化成为四氯化锡后，用硫酸调节酸度，磷酸掩蔽三价铁，用二苯胺磺酸钠作为指示剂，用重铬酸钾标准溶液滴定，根据重铬酸钾标准的消耗毫升数计算全铁的含量。

1、适用范围本法用于磁铁矿，赤铁矿、褐铁矿、锰铁矿、菱铁矿、烧结矿等的铁矿石的全铁测定。

2、反应机理FeO+2HCl=FeCl2+H2OFe+2HCl=FeCl2+H22FeCl3+SnCl2＝2FeCl2+SnCl4SnCl2+2HgCl2=SnCl4+Hg2Cl26FeCl2+2KCr2O7+14HCl=6FeCl3+2KCl+2CrCl3+7 H2O3、分析方法称取0.500克试样于300ml三角瓶中，加氟化钠0.5克，加浓盐酸(比重1.19)35－50ml（菱铁用量少）放电炉盘上加热溶解，溶至10ml左右，用7％氯化亚锡还原到溶液变为浅黄色，然后慢慢加入，到溶液变为无色，并过量2－3滴，加水50ml, 冷却后加氯化汞饱和溶液5ml,静置2－3分钟后，加硫磷混酸20ml,加1％二苯胺磺酸钠5－6滴，立即以0.1N重铬酸钾标准溶液滴到溶液变为稳定蓝紫色，记为终点。

4、注意事项1、氟化钠加入量不要过多，否则溶样时盐类多会崩，结果偏低。

2、加入氯化亚锡还原时，要在热环境下还原，边加热边还原，并不断摇三角瓶，否则氯化亚锡会过量，结果偏高。

3、加入氯化汞氧化时，要在冷环境下氧化，因此溶液要充分冷却，放静置时间要长，否则结果偏高。

4、加入硫－磷混酸和指示剂后，要马上滴定，以免亚铁氧化，结果偏低。

5、计算TFe%=V×TV: 试样消耗标准溶液毫升数T：标准样品中全铁含量／标准样品消耗标准溶液毫升数。

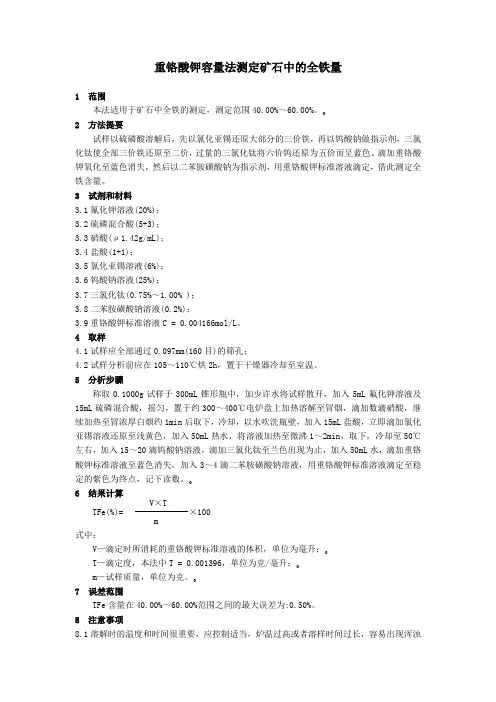

重铬酸钾容量法测定矿石中的全铁量1 范围本法适用于矿石中全铁的测定，测定范围40.00%～60.00%。

｡2 方法提要试样以硫磷酸溶解后，先以氯化亚锡还原大部分的三价铁，再以钨酸钠做指示剂，三氯化钛使全部三价铁还原至二价，过量的三氯化钛将六价钨还原为五价而呈蓝色。

滴加重铬酸钾氧化至蓝色消失，然后以二苯胺磺酸钠为指示剂，用重铬酸钾标准溶液滴定，借此测定全铁含量。

3 试剂和材料3.1氟化钾溶液(20%)；3.2硫磷混合酸(5+3)；3.3硝酸(ρ1.42g/mL)；3.4盐酸(1+1)；3.5氯化亚锡溶液(6%)；3.6钨酸钠溶液(25%)；3.7三氯化钛(0.75%～1.00% )；3.8二苯胺磺酸钠溶液(0.2%)；3.9重铬酸钾标准溶液C = 0.004166mol/L。

4 取样4.1试样应全部通过0.097mm(160目)的筛孔；4.2试样分析前应在105～110℃烘2h，置于干燥器冷却至室温。

5 分析步骤称取0.1000g试样于300mL锥形瓶中，加少许水将试样散开，加入5mL氟化钾溶液及15mL硫磷混合酸，摇匀，置于约300～400℃电炉盘上加热溶解至冒烟，滴加数滴硝酸，继续加热至冒浓厚白烟约1min后取下，冷却，以水吹洗瓶壁，加入15mL盐酸，立即滴加氯化亚锡溶液还原至浅黄色，加入50mL热水，将溶液加热至微沸1～2min，取下，冷却至50℃左右，加入15～20滴钨酸钠溶液，滴加三氯化钛至兰色出现为止，加入50mL水，滴加重铬酸钾标准溶液至蓝色消失，加入3～4滴二苯胺磺酸钠溶液，用重铬酸钾标准溶液滴定至稳定的紫色为终点，记下读数。

｡6 结果计算V×TTFe(%)= ×100m式中：V—滴定时所消耗的重铬酸钾标准溶液的体积，单位为毫升；｡T—滴定度，本法中T = 0.001396，单位为克/毫升；｡m—试样质量，单位为克。

｡7 误差范围TFe含量在40.00%～60.00%范围之间的最大误差为:0.50%。

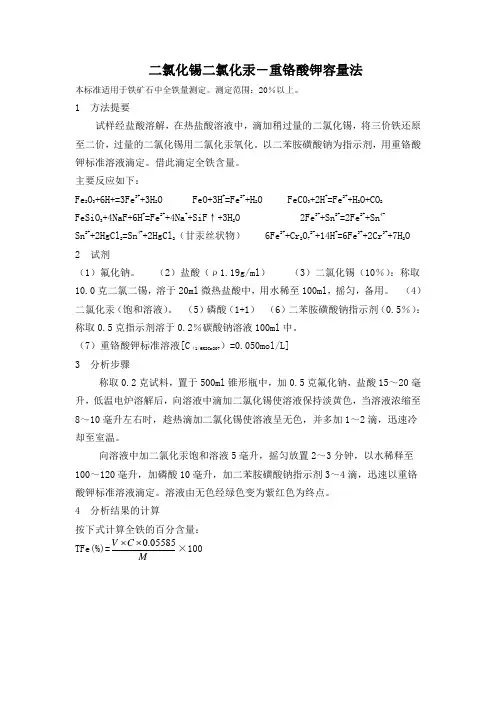

二氯化锡二氯化汞－重铬酸钾容量法本标准适用于铁矿石中全铁量测定。

测定范围：20％以上。

1 方法提要试样经盐酸溶解，在热盐酸溶液中，滴加稍过量的二氯化锡，将三价铁还原至二价，过量的二氯化锡用二氯化汞氧化。

以二苯胺磺酸钠为指示剂，用重铬酸钾标准溶液滴定。

借此滴定全铁含量。

主要反应如下：Fe 2O 3+6H+=3Fe 3++3H 2O FeO+3H +=Fe 2++H 2O FeCO 3+2H +=Fe 2++H 2O+CO 2 FeSiO 3+4NaF+6H +=Fe 2++4Na ++SiF ↑+3H 2O 2Fe 3++Sn 2+=2Fe 2++Sn 4- Sn 2++2HgCl 2=Sn 4++2HgCl 2（甘汞丝状物） 6Fe 2++Cr 2O 72-+14H +=6Fe 3++2Cr 3++7H 2O 2 试剂（1）氟化钠。

（2）盐酸（ρ1.19g/ml ） （3）二氯化锡（10％）：称取10.0克二氯二锡，溶于20ml 微热盐酸中，用水稀至100ml ，摇匀，备用。

（4）二氯化汞（饱和溶液）。

（5）磷酸（1+1） （6）二苯胺磺酸钠指示剂（0.5％）：称取0.5克指示剂溶于0.2％碳酸钠溶液100ml 中。

（7）重铬酸钾标准溶液[C （1/6K2Cr207）=0.050mol/L] 3 分析步骤称取0.2克试料，置于500ml 锥形瓶中，加0.5克氟化钠，盐酸15～20毫升，低温电炉溶解后，向溶液中滴加二氯化锡使溶液保持淡黄色，当溶液浓缩至8～10毫升左右时，趁热滴加二氯化锡使溶液呈无色，并多加1～2滴，迅速冷却至室温。

向溶液中加二氯化汞饱和溶液5毫升，摇匀放置2～3分钟，以水稀释至100～120毫升，加磷酸10毫升，加二苯胺磺酸钠指示剂3～4滴，迅速以重铬酸钾标准溶液滴定。

溶液由无色经绿色变为紫红色为终点。

4 分析结果的计算按下式计算全铁的百分含量：TFe(%)=M C V 05585.0⨯⨯×100二氧化硅的测定混合熔剂熔融－硅钼蓝光度法本标准适用于铁矿石、铁精矿、烧结矿硅含量的测定。

铁矿石中全铁含量的测定（重铬酸钾容量法）铁矿石一般能被盐酸在低温电炉上加热分解，如残渣为白色，表明试样分解完全，若残渣有黑色或其它颜色，是因为铁的硅酸盐难溶于盐酸，可加入氢氟酸或氟化钠再加热使试样分解完全，SiO 2+4HF==SiF 4↑+2H 2OMSiO 3+4HF+2HCl==MCl 2+SiF 4↑+2H 2O还可以加入少量磷酸，以消除溶液中铁的黄色对终点的干扰同时降低Fe 3+/Fe 2+电位，增大终点突跃范围，使反应更完全。

磁铁矿的分解速度很慢，可用硫－磷混合酸（1+2）在高温电炉上加热分解，但应注意加热时间不能太长，以防止生成焦磷酸盐。

部分铁矿石试样的酸分解较困难，宜采用碱熔法分解试样，常用的熔剂有碳酸钠、过氧化钠、氢氧化钠和过氧化钠－碳酸钠（1+2）混合熔剂等，在银坩埚、镍坩埚、高铝坩埚或石墨坩埚中进行。

碱熔分解后，再用盐酸溶液浸取。

基本原理：在酸性溶液中，用氯化亚锡将三价铁还原为二价铁，加入氯化汞以除去过量的氯化亚锡，以二苯胺磺酸钠为指示剂，用重铬酸钾标准溶液滴定至紫色。

反应方程式：2Fe 3+ + Sn 2+ + 6Cl -—→ 2Fe 2+ + SnCl 62―Sn 2+ + 4Cl - + 2HgCl 2 —→ SnCl 62― + Hg 2Cl 2↓6Fe 2+ + Cr 2O 72- + 14H + —→ 6Fe 3+ + 2Cr 3+ + 2Cr 3+ + 7H 2O计算结果：()m V m V Fe 2.01000020.0%=⨯⨯=此法的优点是：过量的氯化亚锡容易除去，重铬酸钾溶液比较稳定，滴定终点的变化明显，受温度的影响（30℃以下）较小，测定的结果比较准确。

一、硫—磷混酸溶样1、药品及试剂①（2+3）硫磷混合酸②重铬酸钾标准溶液： mL此溶液相当于铁。

称取预先在150℃烘干1h的重铬酸钾（基准试剂）于250 mL烧杯中，以少量水溶解后移入1L容量瓶中，用水定容。

重铬酸钾容量法快速测定铁矿石中全铁的含量摘要:采用浓盐酸和氢氟酸分解试样,在酸性介质中,用氯化亚锡将大部分三价铁还原成二价铁,过量的氯化亚锡用高锰酸钾氧化,然后以钨酸钠为指示剂,用三氯化钛还原剩余的三价铁并生成“钨蓝”,再用重铬酸钾氧化至蓝色消失,加入硫磷混酸,以二苯胺磺酸钠为指示剂,用重铬酸钾标准溶液滴定至终点,借此测定全铁的含量。

本方法加快了溶解的速度,分析精确度高,结果满意。

关键词:容量法铁矿石全铁的含量近些年对铁矿石中全铁含量的测定普遍采用能够进行快速分析的重铬酸钾容量法。

该方法具有简单、快速、准确等优点,在原理上很容易理解,但是具体的操作条件却不容易掌握,在操作过程中特别容易造成操作误差。

本方法是在吸取原有各种方法的基础上对溶解试样的试剂做了一定改进,使试样溶解的更完全,溶解的速度更快,节省了时间和试剂,提高了分析的精确度。

1、实验部分1.1 试剂浓盐酸(ρ:1.19g/mL)氢氟酸(ρ:5.23g/mL)氯化亚锡溶液(10%):称取10g氯化亚锡倒入10mL浓盐酸中,加热溶解后,用蒸馏水稀释至100mL,混匀(用前现配)。

[1]高锰酸钾溶液(0.6%):称取0.6g高锰酸钾溶解于100mL蒸馏水中。

钨酸钠(25%):称取25g钨酸钠溶解于适量蒸馏水中,加10mL磷酸(ρ:1.70g/mL),用蒸馏水稀释至100mL,混匀。

三氯化钛(1+19):量取三氯化钛溶液(15%—20%)5mL,倒入95mL盐酸(1+18)里,混匀(用前现配)。

重铬酸钾标准溶液(0.008333mol/L):称取2.4515g预先在150℃烘干1h的重铬酸钾(基准试剂)溶于蒸馏水里,移入1000mL容量瓶中,用蒸馏水稀释至刻度,混匀。

硫磷混酸:将150mL浓硫酸(ρ:1.84g/mL)在搅拌下缓慢注入500mL蒸馏水中,冷却后再加入150mL磷酸(ρ:1.70g/mL),用蒸馏水稀释至1000mL,混匀。

二苯胺磺酸钠(0.5%):称取0.5g二苯胺磺酸钠溶解于100 mL蒸馏水中。

重铬酸钾法测定铁矿石中铁的含量一、实验原理将粉碎到一定粒度的铁矿石用热的浓盐酸溶解其中大部分的金属氧化物。

待金属氧化物分解完全后, 趁热加入SnCl2将大部分Fe3+还原为Fe2+, 溶液由红棕色变为浅黄色, 然后再以Na2WO4为指示剂, 用TiCl3将剩余的Fe3+全部还原为Fe2+, 当Fe3+完全还原为Fe2+之后, 过量1-2滴TiCl3将溶液中的Na2WO4还原为蓝色的五价钨化物, 俗称“钨蓝”, 故指示溶液呈蓝色。

采用SnCl2—TiCl3联合还原的反应方程式为:2Fe3++Sn2+→Sn4++2Fe2+3Fe3++Ti3++H2O→3Fe2++TiO2++2H+加入硫磷混酸后蓝色会褪去（不褪色的可以振荡, 使其被空气中的O2氧化褪色）, 然后加入二苯胺磺酸钠指示剂, 用标准重铬酸钾溶液滴定至溶液呈稳定的紫色即为终点, 在酸性溶液中, Cr2O72-滴定Fe2+的反应式如下:Cr2O72-+6Fe2++14H+→6Fe3++2Cr3++7H2O在滴定过程中, 产生的Fe3+（黄色）对终点的观察有干扰, 所以通常加入磷酸, 使Fe3+与磷酸形成无色的Fe(HPO4)2-配合物, 消除Fe3+的颜色干扰, 以便以观察终点, 同时由于生成了Fe(HPO4)2-, 使Fe3+的浓度大量下降, 避免了二苯胺磺酸钠指示剂被Fe3+氧化而过早改变颜色, 使滴定终点提前到达的现象, 从而降低了滴定分析的误差。

二、仪器与药品仪器: 分析天平；酸式滴定管；聚四氟乙烯坩埚；锥形瓶；电热板；表面皿；量筒；滴管。

药品: 1:1硫酸；氢氟酸；HCl溶液1+1；10% SnCl2溶液；100g/L Na2WO4溶液；1:9 TiCl3溶液；二苯胺磺酸钠溶液（2g/L）；硫磷混酸；K2Cr2O7标准溶液。

三、实验步骤称取约0.20g的样品置于聚四氟乙烯坩埚中, 加水润湿后, 加3mL入1+1硫酸、5ml氢氟酸, 盖上盖, 在电热板上加热分解, 经常摇动坩埚, 待试样分解完全后继续加热至冒三氧化硫白烟, 取下, 冷却, 加少量水, 温热可使可溶盐类溶解。

全铁的测定----三氯化钛-重铬酸钾容量法一、方法提要试样用盐酸加氯化亚锡分解、以钨酸钠为指示剂，用三氯化钛将高价铁还原成低价至生成”钨蓝”，过量的三氯化钛在铜盐催化下，借助溶解氧氧化除去，加入硫磷混合酸，以二苯胺磺酸钠为指示剂，用重铬酸钾标准溶液标定。

借此测定全铁。

2FeCl3+SnCl2=2FeCl2+SnCl4FeCl3+TiCl3=FeCl2+TiCl46FeCl2+14HCl+K2Cr2O7=6FeCl3+2CrCl3+2KCl+7H2O二、试剂1、二氯化锡（25％）：称取250克二氯化锡加入（1+1）盐酸400毫升，待溶解后，稀释至1000毫升。

2、高锰酸钾溶液：饱和溶液。

3、硫磷混合酸：将200毫升硫酸在搅拌下缓慢注入600毫升水中，再加入磷酸200毫升，混匀。

4、三氯化钛溶液：取三氯化钛（15％）溶液40毫升，加入浓盐酸20毫升，用水稀释至100毫升，然后加入三粒无砷锌，放置过夜后使用。

5、二苯胺磺酸钠溶液：0.5％。

6、硫酸铜溶液：0.4％。

7、重铬酸钾标准溶液C(0.01194mol/L):称取7.0251克预先在150度烘干1小时的重铬酸钾（基准试剂）溶于水，移入2000毫升容量瓶中，用水稀释至刻度，混匀。

三、分析步骤称取试样0.2000克于500毫升烧瓶中，用少许水润湿，加入20毫升浓盐酸、1-2毫升氯化亚锡，0.1-0.2克氟化钠，于电炉上加热，至矿样分解完全。

取下，滴加高锰酸钾至出现三价铁的黄色，用水吹洗瓶壁，加入1毫升钨酸钠-磷酸溶液，加热至微沸，用三氯化钛还原至蓝色，并过量一滴，流水冷却至室温。

用水稀释溶液至150毫升左右，加硫酸铜溶液2滴、二苯胺磺酸钠溶液3滴，摇匀，待蓝色褪尽后1分钟，再加入硫磷混酸10毫升，用重铬酸钾标准溶液滴定至稳定的紫色为终点。

四、分析结果的计算V×6×0.01194×55.85TFe（％）=----------------------×100=V×20.2×1000式中:V—滴定试样消耗重铬酸钾标准溶液的体积，ml。

三氯化钛-重铬酸钾容量法测定全铁量(本方法测定范围:20.00﹪以上)1．方法提要试样用盐酸、氟化钾(铁精矿难熔矿用硫磷混合酸、氟化钾)分解，用氯化亚锡将三价铁还原成二价铁，过量的氯化亚锡，再用高锰酸钾氧化，然后以钨酸钠为指示剂，用三氯化钛将高价铁还原成低价至生成“钨兰”，再用重铬酸钾氧化至蓝色消失，加入硫磷混酸(铁精矿溶样时加过，此步骤免去)，以二苯胺磺酸钠为指示剂，用重铬酸钾标准溶液滴定至终点，借此测定全铁量。

2．试剂配制2.1硫磷混酸(15+15+70)：于盛有700ml水的5000ml烧瓶中(烧瓶底部应有流水冷却)，缓慢注入150ml的浓硫酸，并均匀摇动烧瓶.待冷至室温，缓慢加入150ml浓磷酸，摇动烧瓶，冷却，混匀；2.2盐酸(1+1)：100ml浓盐酸溶于100ml水中，混匀；2.3 氟化钾溶液(25﹪)；2.4 氯化亚锡溶液(6﹪)：称取6g氯化亚锡溶于20ml浓盐酸中，用水稀释至100ml，混匀；2.5 钨酸钠溶液(25﹪)：称取25g钨酸钠溶于50ml水中，加5ml浓磷酸，用水稀释至100ml，混匀；2.6 三氯化钛溶液(1+9)：取一份三氯化钛溶液(15-20﹪)与9份盐酸(1+9)混匀，加一层石蜡液保护；2.7 二苯胺磺酸钠指示剂(0.2﹪)；2.8 重铬酸钾溶液：取重铬酸钾标准溶液稀释三倍；2.9 重铬酸钾标准溶液：称取1.7555g预先在干燥箱温度为150℃经过1h烘干的重铬酸钾(优级纯)溶于水，移入1000ml容量瓶中，用水稀释至刻度，混匀；2.10 硫磷混合酸(1+1)：1份浓硫酸与1份浓磷酸等体积，混匀；3．分析方法3.1 烧结矿、易溶铁矿石称取0.2000g试样置于500ml锥形瓶中，加20ml浓盐酸，5ml氟化钾(25%)，于温控电炉加热5-10分钟，滴加氯化亚锡(6%)至浅黄色，继续加热7-10分钟(至试样全部溶解，体积浓缩至8-10ml取下，加入50ml水。

测定全铁（重铬酸钾容量法）方法提要：试样用盐酸和氟化钠溶解，所有的铁的氧化物及硅酸盐都转化成氯化物进入溶液，用氯化亚锡将三价铁还原为二价铁，过量的氯化亚锡用氯化汞氧化成为四氯化锡后，用硫酸调节酸度，磷酸掩蔽三价铁，用二苯胺磺酸钠作为指示剂，用重铬酸钾标准溶液滴定，根据重铬酸钾标准的消耗毫升数计算全铁的含量。

适用范围本法用于磁铁矿，赤铁矿、褐铁矿、锰铁矿、菱铁矿、烧结矿等的铁矿石的全铁测定。

反应机理FeO+2HCl=FeCl2+H2OFe+2HCl=FeCl2+H22FeCl3+SnCl2＝2FeCl2+SnCl4SnCl2+2HgCl2=SnCl4+Hg2Cl26FeCl2+2KCr2O7+14HCl=6FeCl3+2KCl+2CrCl3+7H2O分析方法称取0.500克试样于300ml三角瓶中，加氟化钠0.5克，加浓盐酸(比重1.19)35－50ml（菱铁用量少）放电炉盘上加热溶解，溶至10ml左右，用7％氯化亚锡还原到溶液变为浅黄色，然后慢慢加入，到溶液变为无色，并过量2－3滴，加水50ml, 冷却后加氯化汞饱和溶液5ml,静置2－3分钟后，加硫磷混酸20ml,加1％二苯胺磺酸钠5－6滴，立即以0.1N重铬酸钾标准溶液滴到溶液变为稳定蓝紫色，记为终点。

注意事项氟化钠加入量不要过多，否则溶样时盐类多会崩，结果偏低。

加入氯化亚锡还原时，要在热环境下还原，边加热边还原，并不断摇三角瓶，否则氯化亚锡会过量，结果偏高。

加入氯化汞氧化时，要在冷环境下氧化，因此溶液要充分冷却，放静置时间要长，否则结果偏高。

加入硫－磷混酸和指示剂后，要马上滴定，以免亚铁氧化，结果偏低。

计算TFe%=V×TV: 试样消耗标准溶液毫升数T：标准样品中全铁含量／标准样品消耗标准溶液毫升数磁性铁的测定一.范围本技术规程规定了矿石、选矿尾矿、铁精矿中磁性铁含量的测定方法。

二、主要试剂同铁矿中全铁的测定方法三、主要步骤称0.2000克的样品于250毫升的烧杯中，加自来水100-150毫升左右，放置片刻，用800-1000高斯的磁铁在烧杯外底部来回移动直至烧杯中的溶液浑浊，把磁铁放在烧杯外底部，倾斜烧杯倒出溶液，弃去，加自来水100-150毫升左右到烧杯中，放置片刻，用800-1000高斯的磁铁在烧杯外底部来回移动直至烧杯中的溶液浑浊，把磁铁放在烧杯底部，倾斜烧杯倒出溶液，弃去，如此反复选至烧杯中的溶液不变浑浊为止。
