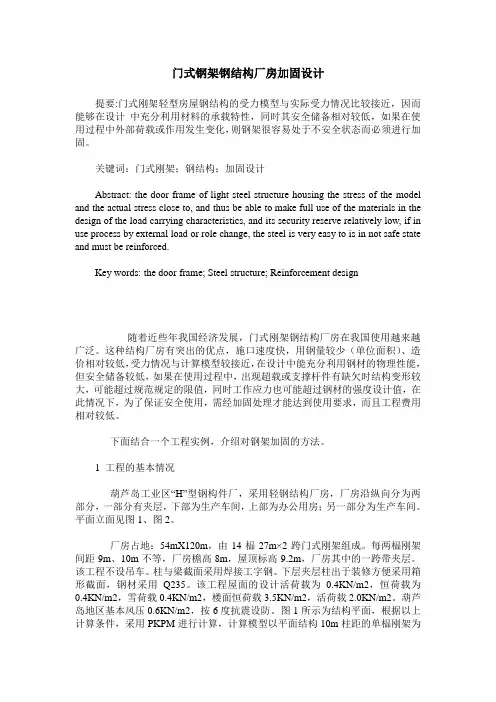

门式钢架钢结构厂房加固设计提要:门式刚架轻型房屋钢结构的受力模型与实际受力情况比较接近，因而能够在设计中充分利用材料的承载特性，同时其安全储备相对较低，如果在使用过程中外部荷载或作用发生变化，则钢架很容易处于不安全状态而必须进行加固。

关键词：门式刚架；钢结构；加固设计Abstract: the door frame of light steel structure housing the stress of the model and the actual stress close to, and thus be able to make full use of the materials in the design of the load carrying characteristics, and its security reserve relatively low, if in use process by external load or role change, the steel is very easy to is in not safe state and must be reinforced.Key words: the door frame; Steel structure; Reinforcement design随着近些年我国经济发展，门式刚架钢结构厂房在我国使用越来越广泛。

这种结构厂房有突出的优点，施口速度快，用钢量较少（单位面积）、造价相对较低，受力情况与计算模型较接近，在设计中能充分利用钢材的物理性能，但安全储备较低，如果在使用过程中，出现超载或支撑杆件有缺欠时结构变形较大，可能超过规范规定的限值，同时工作应力也可能超过钢材的强度设计值，在此情况下，为了保证安全使用，需经加固处理才能达到使用要求，而且工程费用相对较低。

下面结合一个工程实例，介绍对钢架加固的方法。

1 工程的基本情况葫芦岛工业区“H”型钢构件厂，采用轻钢结构厂房，厂房沿纵向分为两部分，一部分有夹层，下部为生产车间，上部为办公用房；另一部分为生产车间。

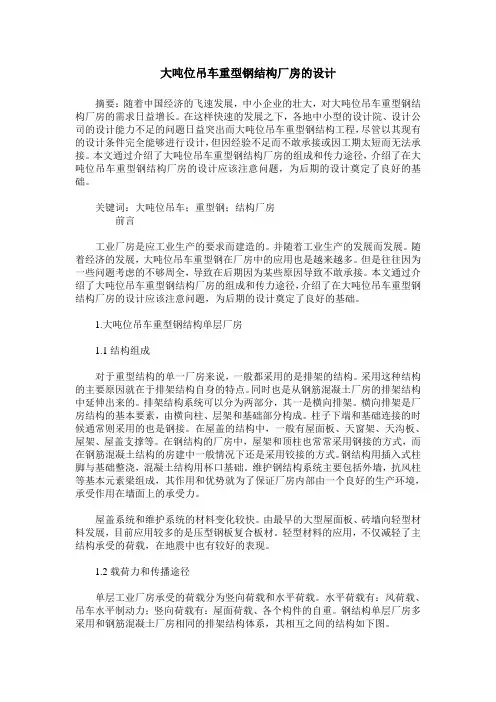

大吨位吊车重型钢结构厂房的设计摘要：随着中国经济的飞速发展，中小企业的壮大，对大吨位吊车重型钢结构厂房的需求日益增长。

在这样快速的发展之下，各地中小型的设计院、设计公司的设计能力不足的问题日益突出而大吨位吊车重型钢结构工程，尽管以其现有的设计条件完全能够进行设计，但因经验不足而不敢承接或因工期太短而无法承接。

本文通过介绍了大吨位吊车重型钢结构厂房的组成和传力途径，介绍了在大吨位吊车重型钢结构厂房的设计应该注意问题，为后期的设计奠定了良好的基础。

关键词：大吨位吊车；重型钢；结构厂房前言工业厂房是应工业生产的要求而建造的。

并随着工业生产的发展而发展。

随着经济的发展，大吨位吊车重型钢在厂房中的应用也是越来越多。

但是往往因为一些问题考虑的不够周全，导致在后期因为某些原因导致不敢承接。

本文通过介绍了大吨位吊车重型钢结构厂房的组成和传力途径，介绍了在大吨位吊车重型钢结构厂房的设计应该注意问题，为后期的设计奠定了良好的基础。

1.大吨位吊车重型钢结构单层厂房1.1结构组成对于重型结构的单一厂房来说，一般都采用的是排架的结构。

采用这种结构的主要原因就在于排架结构自身的特点。

同时也是从钢筋混凝土厂房的排架结构中延伸出来的。

排架结构系统可以分为两部分，其一是横向排架。

横向排架是厂房结构的基本要素，由横向柱、层架和基础部分构成。

柱子下端和基础连接的时候通常则采用的也是钢接。

在屋盖的结构中，一般有屋面板、天窗架、天沟板、屋架、屋盖支撑等。

在钢结构的厂房中，屋架和顶柱也常常采用钢接的方式，而在钢筋混凝土结构的房建中一般情况下还是采用铰接的方式。

钢结构用插入式柱脚与基础整浇，混凝土结构用杯口基础。

维护钢结构系统主要包括外墙，抗风柱等基本元素梁组成，其作用和优势就为了保证厂房内部由一个良好的生产环境，承受作用在墙面上的承受力。

屋盖系统和维护系统的材料变化较快。

由最早的大型屋面板、砖墙向轻型材料发展，目前应用较多的是压型钢板复合板材。

单层钢结构厂房结构计算一、设计资料河南省某加工厂一厂房，该厂房为单层，采用单跨双坡门式刚架，刚架跨度18m，柱高6m；共有12榀刚架，柱距6m，屋面坡度1:10；地震设防列度为6度，设计地震分组为第一组，设计基本地震加速度值0.05g。

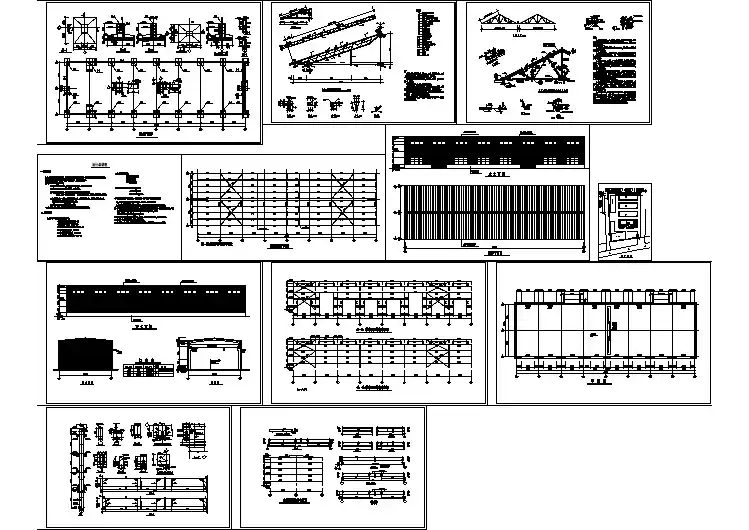

刚架平面布置见图1(a)，刚架形式及几何尺寸见图1(b)。

屋面及墙面板均为聚氨酯复合保温板；考虑经济、制造和安装方便，檩条和墙梁均采用冷弯薄壁卷边C型钢，间距为1.5m，钢材采用Q235钢，焊条采用E43型。

二、荷载计算（一）荷载取值计算1．屋盖永久荷载标准值（对水平投影面）YX51-380-760型彩色压型钢板0.15 KN/m250mm厚保温玻璃棉板0.05 KN/m2PVC铝箔及不锈钢丝网0.02 KN/m2檩条及支撑0.10 KN/m2刚架斜梁自重0.15 KN/m2悬挂设备0.20 KN/m2合计0.67 KN/m22．屋面可变荷载标准值屋面活荷载：按不上人屋面考虑，取为0.50 KN/m2。

雪荷载：基本雪压S0=0.45 KN/m2。

对于单跨双坡屋面，屋面坡角α=5°42′38″，μr=1.0，雪荷载标准值Sk=μrS0=0.45 KN/m2。

取屋面活荷载与雪荷载中的较大值0.50 KN/m2，不考虑积灰荷载。

3．轻质墙面及柱自重标准值（包括柱、墙骨架等）0.50 KN/m24．风荷载标准值按《门式刚架轻型房屋钢结构技术规程》CECS102：2002附录A的规定计算。

基本风压ω0=1.05×0.45 KN/m2，地面粗糙度类别为B类；风荷载高度变化系数按《建筑结构荷载规范》(GB50009-2001)的规定采用，当高度小于10m时，按10m高度处的数值采用，μz=1.0。

风荷载体型系数μs：迎风面柱及屋面分别为＋0.25和－1.0，背风面柱及屋面分别为＋0.55和－0.65(CECS102：2002中间区)。

5．地震作用据《全国民用建筑工程设计技术措施—结构》中第18.8.1条建议：单层门式刚架轻型房屋钢结构一般在抗震设防烈度小于等于7度的地区可不进行抗震计算。

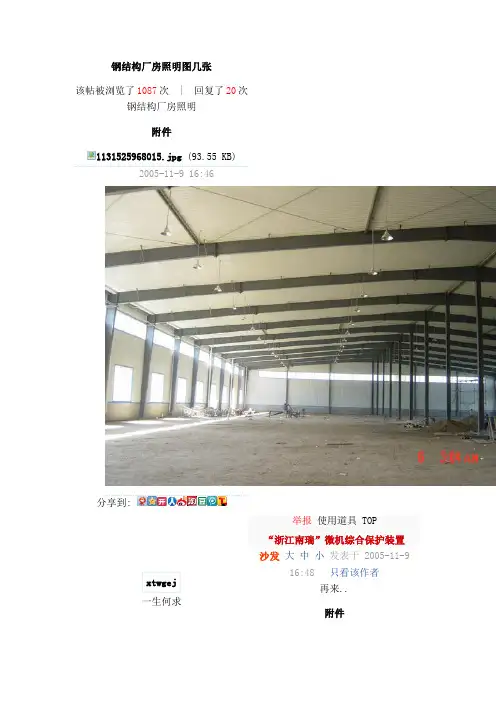

钢结构厂房照明图几张该帖被浏览了1087次 | 回复了20次钢结构厂房照明附件1131525968015.jpg (93.55 KB)2005-11-9 16:46分享到:帖子164 精华0 威望100 土木币367举报 使用道具 TOP “浙江南瑞”微机综合保护装置在线时间18 小时 注册:2004-7-7 查看详细资料xtwgej帖子164 精华0 威望100 土木币367 在线时间18 小时 注册:2004-7-7 查看详细资料一生何求二星助理工程师注册2004-7-7∙ 发短消息 ∙ 加为好友 ∙当前离线沙发 大 中 小 发表于 2005-11-916:48 只看该作者-再来.. 附件1131526093319.jpg (70 KB)2005-11-9 16:48 帖子164 精华举报 使用道具 TOP“诚聘高压、低压成套工程师”我们这里您总有尽情发挥的空间威望100 土木币367 在线时间18 小时 注册:2004-7-7 查看详细资料帖子164 精华0 威望100 土木币367 在线时间板凳 大 中 小 发表于 2005-11-9 16:56 只看该作者再来..附件1131526603795.JPG (91.79 KB)2005-11-9 16:568小时注册:24-7-7查看详细资料一生何求二星助理工程师注册2004-7-7∙发短消息∙加为好友当前离线帖子164精华威望1土木币36举报使用道具 TOP 7在线时间18小时注册:24--7 查看详细资料帖子164 精华0 威望100 土木币367 在线时间18 小时地板 大 中 小 发表于 2005-11-9 17:00 只看该作者再来.. 附件1131526810475.JPG (95.04 KB)2005-11-9 17:00注册:24-7-7查看详细资料一生何求二星助理工程师注册2004-7-7∙发短消息∙加为好友∙当前离线帖子举报使用道具 TOP64精华威望1土木币367在线时间18小时注册:24-7-7帖子164 精华0 威望100 土木币367 在线时间18 小时 注册:2地下室 大 中 小 发表于 2005-11-9 17:02 只看该作者还有.. 附件1131526969078.JPG (93.6 KB)2005-11-9 17:024-7-7查看详细资料一生何求二星助理工程师注册2004-7-7∙发短消息∙加为好友∙当前离线。
