双玻光伏组件介绍About double glazing panel双玻光伏组件，是指由两片玻璃和太阳能电池片组成复合层，电池片之间由导线串、并联汇集到引线端所形成的光伏电池组件。
The utility model relates to a double glass photovoltaic component, which is a composite layer composed of two pieces of glass and a solar battery sheet, wherein, the photovoltaic cells are formed by the connection of the wires in series and in parallel to the lead end of the battery.双玻光伏建筑可以分为BIPV、BAPV两种形式。
BIPV（光伏建筑一体化）是说，光伏组件作为建筑的构件，是建筑的一部分。
它的特点是，除了要满足组件的性能要求以外，还要防火，并满足建筑力学、热舒适、采光、隔音等的一些建筑要求。
BAPV指的是光伏组件作为建筑的一个附件，这一块就相对比较简单，只要满足光伏组件的一些性能要求就可以。
当然，它要跟建筑结合，所以也要做一些防火的测试。
Dual glass photovoltaic architecture can be divided into two forms: BIPV and BAPV. BIPV (photovoltaic building integration) is that photovoltaic components as building components, is part of the building. It is characterized by, in addition to meeting the performance requirements of components, but also fire protection, and meet construction mechanics, thermal comfort, lighting, sound insulation and other architectural requirements. BAPV refers to the PV modules as an annex to the building, this piece is relatively simple, as long as the photovoltaic components meet some of the performance requirements can be. Of course, it should be combined with the building, so it is necessary to do some fire prevention tests.双玻组件可以做成各种颜色。

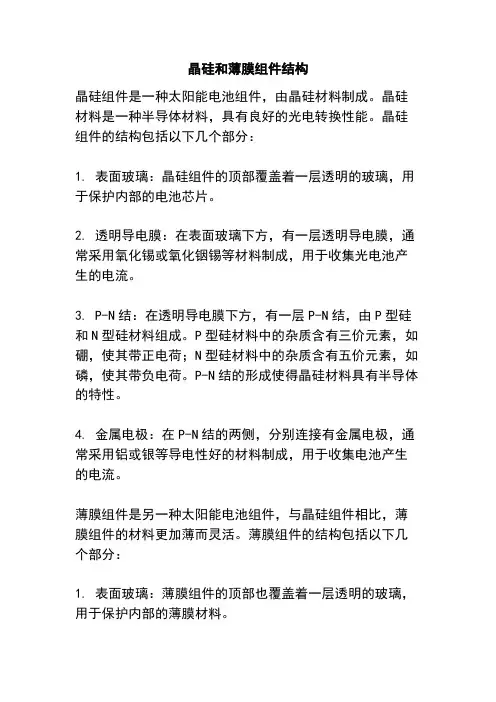

晶硅和薄膜组件结构
晶硅组件是一种太阳能电池组件，由晶硅材料制成。
晶硅材料是一种半导体材料，具有良好的光电转换性能。
晶硅组件的结构包括以下几个部分：
1. 表面玻璃：晶硅组件的顶部覆盖着一层透明的玻璃，用于保护内部的电池芯片。
2. 透明导电膜：在表面玻璃下方，有一层透明导电膜，通常采用氧化锡或氧化铟锡等材料制成，用于收集光电池产生的电流。
3. P-N结：在透明导电膜下方，有一层P-N结，由P型硅和N型硅材料组成。
P型硅材料中的杂质含有三价元素，如硼，使其带正电荷；N型硅材料中的杂质含有五价元素，如磷，使其带负电荷。
P-N结的形成使得晶硅材料具有半导体的特性。
4. 金属电极：在P-N结的两侧，分别连接有金属电极，通常采用铝或银等导电性好的材料制成，用于收集电池产生的电流。
薄膜组件是另一种太阳能电池组件，与晶硅组件相比，薄膜组件的材料更加薄而灵活。
薄膜组件的结构包括以下几个部分：
1. 表面玻璃：薄膜组件的顶部也覆盖着一层透明的玻璃，用于保护内部的薄膜材料。
2. 透明导电膜：在表面玻璃下方，与晶硅组件类似，也有一层透明导电膜，用于收集光电池产生的电流。
3. 薄膜材料：在透明导电膜下方，有一层薄膜材料，通常采用非晶硅、铜铟镓硒（CIGS）或钙钛矿等材料制成。
这些材料具有较高的光电转换效率，同时也具有较高的柔韧性，可以适应不同形状的表面。
4. 金属电极：在薄膜材料的底部，也连接有金属电极，用于收集电池产生的电流。
总体而言，晶硅组件和薄膜组件都是通过光电效应将太阳光转化为电能的装置，它们的结构有些相似，但材料和制备工艺有所不同。
1、双玻璃光伏组件的性能介绍1.1 双玻璃光伏组件定义由两片玻璃，中间复合太阳能电池片组成复合层，电池片之间由导线串、并联汇集引线端的整体构件，称为：双玻璃光伏组件Double-glazed solar pv module。
1.2 双玻璃光伏组件组成双玻璃光伏组件的①两片玻璃必须是钢化安全玻璃；②向光的一面玻璃必须是超白玻璃③电池片包括：单晶硅、多晶硅、非晶硅其中的任意一种；④复合层必须是聚乙烯醇缩丁醛树脂（PVB）复合层（国家建筑玻璃安全规范要求），例如图一。
图一、双玻璃光伏组件图二、普通光伏组件图三、双玻璃光伏组件¾普通光伏组件的组成：上盖板为3.2mm的超白玻璃，中间用EV A胶片封装，背板材料一般为TPE、TPT复合膜（Tedlar-PET-Tedar复合材料）；此种组件必须加边框，通常用铝合金、不锈钢、橡胶、塑料等，以增加组件的强度及密封性。
1.3 采用PVB膜制作的双玻璃光伏组件的特点PVB膜具有如下的技术参数：密度：1.071g/m3抗张强度：>22N/㎡紫外截断：375nm可见光传导：90%双玻璃光伏组件的PVB夹层膜是由聚乙烯醇缩丁醛树脂，经增塑剂DHA塑化挤压而成型的一种高分子材料。
对玻璃具有良好的粘结性，具有透明、耐热、耐寒、耐湿、抗紫外线、机械强度高等特性。
PVB夹层膜已经广泛应用在建筑夹层玻璃，其在受到外来撞击时，由于弹性中间层有吸收冲击的作用，可阻止冲击物穿透，即使玻璃破损，也只产生类似蜘蛛网状的细碎裂纹，其碎片牢固地粘附在中间层上，不会脱落四散伤人。
PVB 膜制成的组件也能满足GB 9962-1999、ENISO12543第1-6部分.夹胶玻璃.安全夹胶、EN356抗人工击打试验与分级。
光伏幕墙与建筑结合，作为建筑体外围护的一部分，除了能起到关键的发电目的之外，还要满足建筑用安全玻璃的要求。
从材料的优选角度，PVB夹层膜更优。
1.4 双玻璃光伏组件独具特色¾可以直接作为建材产品，无需重复建设，节省费用；¾组件的形状多样，规格尺寸多样，其中的电池片排列组合形式多样，满足设计师根据不同建筑风格设计不同光伏组件；¾电池片排列的距离不同可以满足不同采光需要。
最近国内一些主流厂家纷纷推出了双玻组件，双玻组件如同坐了火箭一般，热度高涨，一下子就火了起来，那么它究竟是什么产品呢？双玻光伏组件顾名思义就是指由两片玻璃和太阳能电池片组成复合层，电池片之间由导线串、并联汇集到引线端所形成的光伏电池组件（Double-glazed Solar PVmodule）。
早期的双玻组件由于使用前后标准的光伏玻璃，所以重量大，搬运不方便。
同时由于无法解决由于电池片间漏光导致的功率损失，所以一直没有形成大规模的量产。
2013年以来，随着国内外前期投资的光伏电站的陆续并网发电并运行一段时间后，国内外电站的质量问题大规模出现。
许多电站爆发出了蜗牛纹、PID衰减等的品质问题。
该问题引发了国内外对电站品质的高度关注。
由于有机材料的寿命短、耐候性差，光伏组件中的EVA胶膜和背板的质量开始被高度关注。
一些国内电站由于使用了劣质的EVA胶膜导致70%的组件发生大规模的蜗牛纹问题，还有的电站在运行一年左右就发现了高达60%的衰减。
这些问题除了野蛮施工外，往往和水汽穿透背板导致劣质EVA树脂快速降解有密切的关系。
EVA树脂遇水即开始分解，其分解产物含醋酸，醋酸腐蚀光伏电池上的银栅线、汇流带等，使组件的发电效率逐年下降。
一些近水的光伏发电项目，比如鱼光互补、滩涂电站、农业温室以及早晚露水大的地区的光伏项目很快就成了高危项目。
由于目前电站持有方按度电计算投资回报率，所以组件的长期可靠性、耐后性成为光伏组件厂首先需要考虑的。
双玻组件的优势为高品质光伏电站提供了最好的解决方案。
1）具有生命周期更高的发电量，比普通组件高出21%。
2）普通组件质保是25年，双玻组件是30年。
3）传统组件的衰减大约在0.7%左右，双玻组件是0.5%。
4）玻璃的透水率几乎为零，不需要考虑水汽进入组件诱发EVA胶膜水解的问题。
传统晶体硅太阳能组件的背板有一定的透水率，透过背板的水汽使劣质的EVA树脂很快分解析出醋酸，而导致组件内部发生电化学腐蚀，增加了出现PID衰减和蜗牛纹发生的概率。

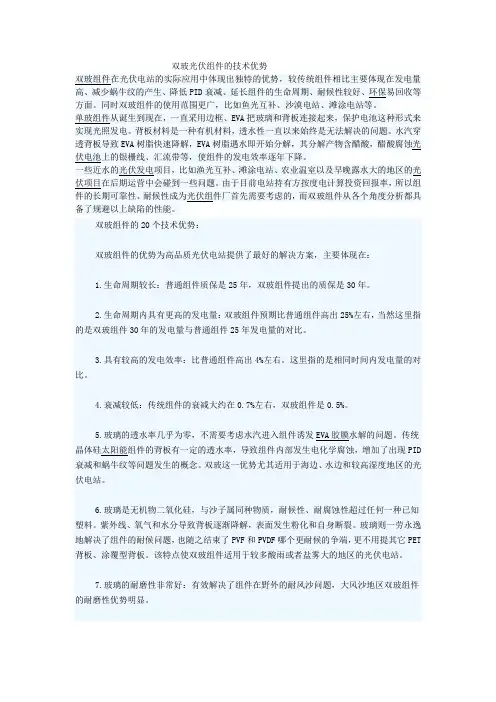

双玻光伏组件的技术优势双玻组件在光伏电站的实际应用中体现出独特的优势，较传统组件相比主要体现在发电量高、减少蜗牛纹的产生、降低PID衰减、延长组件的生命周期、耐候性较好、环保易回收等方面。
同时双玻组件的使用范围更广，比如鱼光互补、沙漠电站、滩涂电站等。
单玻组件从诞生到现在，一直采用边框、EVA把玻璃和背板连接起来，保护电池这种形式来实现光照发电。
背板材料是一种有机材料，透水性一直以来始终是无法解决的问题。
水汽穿透背板导致EVA树脂快速降解，EVA树脂遇水即开始分解，其分解产物含醋酸，醋酸腐蚀光伏电池上的银栅线、汇流带等，使组件的发电效率逐年下降。
一些近水的光伏发电项目，比如渔光互补、滩涂电站、农业温室以及早晚露水大的地区的光伏项目在后期运营中会碰到一些问题。
由于目前电站持有方按度电计算投资回报率，所以组件的长期可靠性、耐候性成为光伏组件厂首先需要考虑的，而双玻组件从各个角度分析都具备了规避以上缺陷的性能。
双玻组件的20个技术优势：双玻组件的优势为高品质光伏电站提供了最好的解决方案，主要体现在：1.生命周期较长：普通组件质保是25年，双玻组件提出的质保是30年。
2.生命周期内具有更高的发电量：双玻组件预期比普通组件高出25%左右，当然这里指的是双玻组件30年的发电量与普通组件25年发电量的对比。
3.具有较高的发电效率：比普通组件高出4%左右。
这里指的是相同时间内发电量的对比。
4.衰减较低：传统组件的衰减大约在0.7%左右，双玻组件是0.5%。
5.玻璃的透水率几乎为零，不需要考虑水汽进入组件诱发EVA胶膜水解的问题。
传统晶体硅太阳能组件的背板有一定的透水率，导致组件内部发生电化学腐蚀，增加了出现PID 衰减和蜗牛纹等问题发生的概念。
双玻这一优势尤其适用于海边、水边和较高湿度地区的光伏电站。
6.玻璃是无机物二氧化硅，与沙子属同种物质，耐候性、耐腐蚀性超过任何一种已知塑料。
紫外线、氧气和水分导致背板逐渐降解，表面发生粉化和自身断裂。

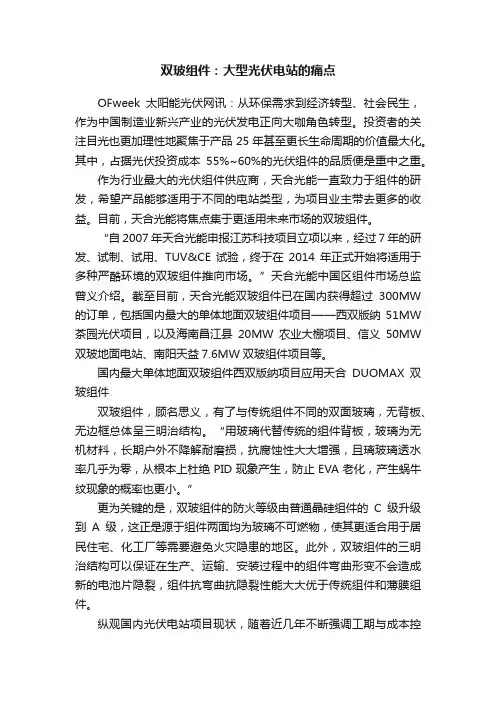

双玻组件：大型光伏电站的痛点OFweek太阳能光伏网讯：从环保需求到经济转型、社会民生，作为中国制造业新兴产业的光伏发电正向大咖角色转型。
投资者的关注目光也更加理性地聚焦于产品25年甚至更长生命周期的价值最大化。
其中，占据光伏投资成本55%~60%的光伏组件的品质便是重中之重。
作为行业最大的光伏组件供应商，天合光能一直致力于组件的研发，希望产品能够适用于不同的电站类型，为项目业主带去更多的收益。
目前，天合光能将焦点集于更适用未来市场的双玻组件。
“自2007年天合光能申报江苏科技项目立项以来，经过7年的研发、试制、试用、TUV&CE试验，终于在2014年正式开始将适用于多种严酷环境的双玻组件推向市场。
”天合光能中国区组件市场总监曾义介绍。
截至目前，天合光能双玻组件已在国内获得超过300MW 的订单，包括国内最大的单体地面双玻组件项目——西双版纳51MW 茶园光伏项目，以及海南昌江县20MW农业大棚项目、信义50MW 双玻地面电站、南阳天益7.6MW双玻组件项目等。
国内最大单体地面双玻组件西双版纳项目应用天合DUOMAX双玻组件双玻组件，顾名思义，有了与传统组件不同的双面玻璃，无背板、无边框总体呈三明治结构。
“用玻璃代替传统的组件背板，玻璃为无机材料，长期户外不降解耐磨损，抗腐蚀性大大增强，且璃玻璃透水率几乎为零，从根本上杜绝PID现象产生，防止EVA老化，产生蜗牛纹现象的概率也更小。
”更为关键的是，双玻组件的防火等级由普通晶硅组件的C级升级到A级，这正是源于组件两面均为玻璃不可燃物，使其更适合用于居民住宅、化工厂等需要避免火灾隐患的地区。
此外，双玻组件的三明治结构可以保证在生产、运输、安装过程中的组件弯曲形变不会造成新的电池片隐裂，组件抗弯曲抗隐裂性能大大优于传统组件和薄膜组件。
纵观国内光伏电站项目现状，随着近几年不断强调工期与成本控制因素，电站质量还有待时间检验。
“部分多晶硅电池组件2-3年功率衰减3.8%-7.0%，非晶硅3年功率衰减达20%。

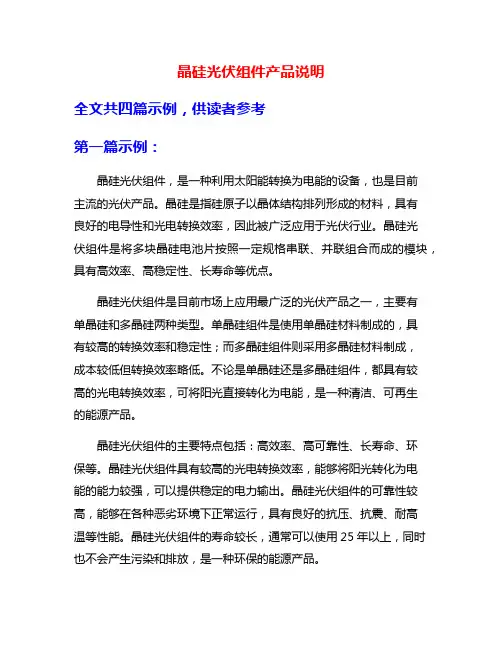

晶硅光伏组件产品说明全文共四篇示例，供读者参考第一篇示例：晶硅光伏组件，是一种利用太阳能转换为电能的设备，也是目前主流的光伏产品。
晶硅是指硅原子以晶体结构排列形成的材料，具有良好的电导性和光电转换效率，因此被广泛应用于光伏行业。
晶硅光伏组件是将多块晶硅电池片按照一定规格串联、并联组合而成的模块，具有高效率、高稳定性、长寿命等优点。
晶硅光伏组件是目前市场上应用最广泛的光伏产品之一，主要有单晶硅和多晶硅两种类型。
单晶硅组件是使用单晶硅材料制成的，具有较高的转换效率和稳定性；而多晶硅组件则采用多晶硅材料制成，成本较低但转换效率略低。
不论是单晶硅还是多晶硅组件，都具有较高的光电转换效率，可将阳光直接转化为电能，是一种清洁、可再生的能源产品。
晶硅光伏组件的主要特点包括：高效率、高可靠性、长寿命、环保等。
晶硅光伏组件具有较高的光电转换效率，能够将阳光转化为电能的能力较强，可以提供稳定的电力输出。
晶硅光伏组件的可靠性较高，能够在各种恶劣环境下正常运行，具有良好的抗压、抗震、耐高温等性能。
晶硅光伏组件的寿命较长，通常可以使用25年以上，同时也不会产生污染和排放，是一种环保的能源产品。
晶硅光伏组件的应用范围非常广泛，主要包括：户用光伏系统、商业光伏系统、工业光伏系统等。
在家庭中，可以通过安装晶硅光伏组件，将阳光转化为电能供家用电器使用，可以实现自给自足的电力供应。
在商业和工业领域，晶硅光伏组件也被广泛应用于建筑一体化光伏系统、光伏发电站等项目，为企业和工厂提供清洁、稳定的电力支持。
在选择晶硅光伏组件时，需要考虑多方面的因素，包括：转换效率、安装方式、品牌信誉、售后服务等。
要选择具有较高转换效率的产品，可以根据产品的光电转换效率和温度系数等参数进行选择。
要合理选择适合自己的安装方式，有屋顶安装、立柱安装、地面安装等多种方式可供选择。
要选择具有良好品牌信誉和售后服务的厂家，确保产品的质量和售后服务。
第二篇示例：晶硅光伏组件是一种利用晶体硅材料制造的光伏产品，通过将阳光直接转换成电能。
双面双玻光伏组件531'新政之后，"降本增效，平价上网'渐渐成为了光伏行业的共识。
因此，光伏组件转换效率提升进入加速期，迎来了组件技术的"高效时代'，一款度电成本更低的高效产品--PERC双面双玻组件应运而生。
什么是双面双玻组件？双面组件顾名思义就是正、反面都能发电的组件。
当太阳光照到双面组件的时候，会有部分光线被四周的环境反射到双面组件的背面，这部分光可以被电池汲取，从而对电池的光电流和效率产生肯定的贡献。
双面电池技术同常规单晶电池相比，双面光伏组件在正面直接照耀的太阳光和背面接收的太阳反射光下，都能进行发电。
双面双玻组件依据双面电池的封装技术可分为双面双玻组件、双面（带边框）组件，其中双面双玻组件的结构包括：双层玻璃+无边框结构；双面（带边框）组件采纳透亮背板+边框形式等。
主流结构的双玻双面组件，具有生命周期较长、低衰减率、耐候性、防火等级高、散热性好、绝缘好、易清洗、更高的发电效率等优势。
发电增益的影响因素双面组件发电增益最主要的因素是：地表反射率和组件的安装高度。
太阳直接辐射和散射光到达地面后会被反射，有一部分将被反射到组件的背面。
信任看到这里，大家都对双面双玻组件有了肯定的了解，而且对比常规的单晶组件，双面双玻组件更具有以下的优势：功能层面：生命周期更长期PERC双玻双面组件，集成了双玻组件抗PID的特性，又具有适用于恶劣环境及1500V的高效率、低成本系统等优势，平均衰减低于一般组件，因而使用寿命更长。
除衰减之外，组件的弱光性和温度特性也至关重要。
弱光性：优异的低辐照表现，能让电站更早工作，更晚停止工作，进而提高发电量增益。
温度特性：双玻双面组件玻璃结构耐磨损、抗腐蚀性更强，透水率几乎为零，防火等级也由一般晶硅组件的C级升级到A级，广泛适用于高温、高湿、沙漠、海边等各种应用环境。
总体来说，双玻双面组件比起常规的单晶组件发电量会更多，各方面的优势也会更多，还有专家猜测两年后该类组件将成为其主流产品，目前已有不少业主开头尝试使用了。

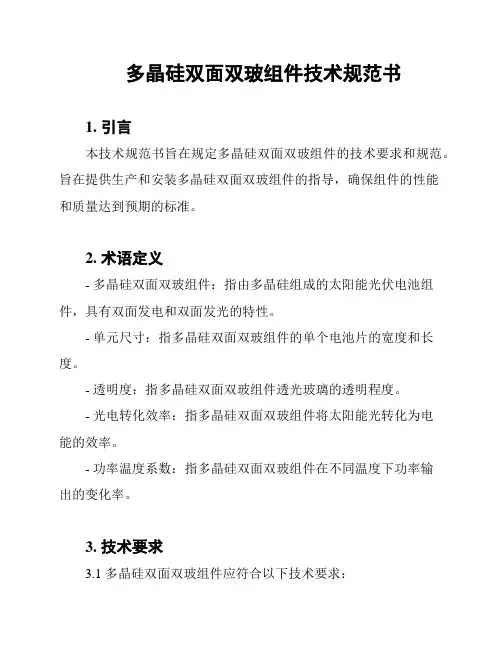

多晶硅双面双玻组件技术规范书1. 引言本技术规范书旨在规定多晶硅双面双玻组件的技术要求和规范。
旨在提供生产和安装多晶硅双面双玻组件的指导，确保组件的性能和质量达到预期的标准。
2. 术语定义- 多晶硅双面双玻组件：指由多晶硅组成的太阳能光伏电池组件，具有双面发电和双面发光的特性。
- 单元尺寸：指多晶硅双面双玻组件的单个电池片的宽度和长度。
- 透明度：指多晶硅双面双玻组件透光玻璃的透明程度。
- 光电转化效率：指多晶硅双面双玻组件将太阳能光转化为电能的效率。
- 功率温度系数：指多晶硅双面双玻组件在不同温度下功率输出的变化率。
3. 技术要求3.1 多晶硅双面双玻组件应符合以下技术要求：- 单元尺寸应符合设计规格，误差不得超过正负5%。
- 透明度应大于80%。
- 光电转化效率应不低于设计要求。
- 功率温度系数应在可接受范围内。
3.2 多晶硅双面双玻组件的安装要求：- 安装过程中应保证组件与支架之间的连接紧固可靠，防止松动或脱落。
- 多晶硅双面双玻组件安装角度应根据实际情况合理调整，以提高发电效率。
4. 检测标准4.1 多晶硅双面双玻组件的检测应符合以下标准：- 组件的电性能应符合相关国家或行业标准。
- 组件的外观应无裂纹、划伤、污染等缺陷。
- 组件的连接线应牢固可靠，无断裂或接触不良。
4.2 多晶硅双面双玻组件的抗风压性能检测：- 组件应能承受设计要求的风速和风压，并保持稳定的工作状态。
- 风压测试应在标准测试条件下进行，保证测试结果的准确性和可比性。
5. 安全要求5.1 多晶硅双面双玻组件的生产和安装应符合安全要求：- 生产过程中应在安全环保的条件下进行，不得有有害物质的污染。
- 安装过程中应确保工人的人身安全，使用合适的劳动保护措施。
5.2 多晶硅双面双玻组件的使用安全要求：- 用户在使用过程中应遵守产品说明书的要求，不得私自拆卸或改动组件。
- 组件连接线及接口应定期检修，确保安全可靠。
6. 质量保证6.1 多晶硅双面双玻组件的质量保证应符合以下要求：- 生产厂商提供的组件应符合国家或行业的有关规定和标准。
