无线“叮咚”电子门铃的设计【开题报告】

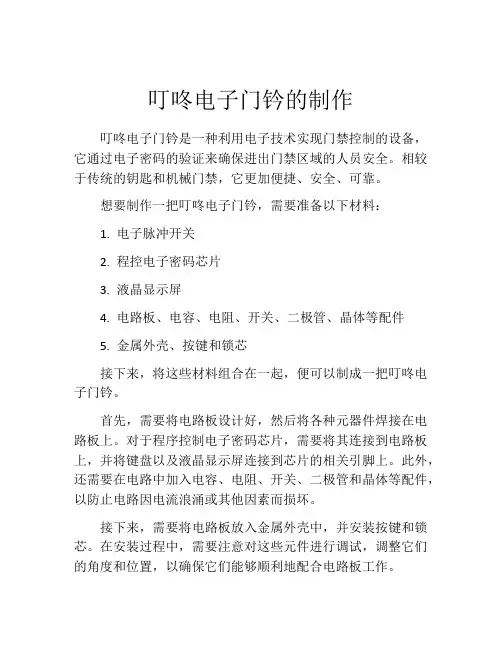

叮咚电子门钤的制作
叮咚电子门钤是一种利用电子技术实现门禁控制的设备，它通过电子密码的验证来确保进出门禁区域的人员安全。

相较于传统的钥匙和机械门禁，它更加便捷、安全、可靠。

想要制作一把叮咚电子门钤，需要准备以下材料：
1. 电子脉冲开关
2. 程控电子密码芯片
3. 液晶显示屏
4. 电路板、电容、电阻、开关、二极管、晶体等配件
5. 金属外壳、按键和锁芯
接下来，将这些材料组合在一起，便可以制成一把叮咚电子门钤。

首先，需要将电路板设计好，然后将各种元器件焊接在电路板上。

对于程序控制电子密码芯片，需要将其连接到电路板上，并将键盘以及液晶显示屏连接到芯片的相关引脚上。

此外，还需要在电路中加入电容、电阻、开关、二极管和晶体等配件，以防止电路因电流浪涌或其他因素而损坏。

接下来，需要将电路板放入金属外壳中，并安装按键和锁芯。

在安装过程中，需要注意对这些元件进行调试，调整它们的角度和位置，以确保它们能够顺利地配合电路板工作。

最后，需要将电路板和芯片进行程序编程，并将密码和其它设置信息存储在芯片中。

这些设置包括门禁开启的时间、是否启用门禁定时器、是否启用授权访问等等。

一旦所有步骤完成，叮咚电子门钤就可以应用于门禁控制系统中。

当一个人希望进入被保护的区域时，只需要输入正确的密码，系统便会对其身份进行验证，并控制门禁的开启。

若输入的密码错误次数超过一定次数，系统会报警并自动锁定门禁，防止未经授权的人员进入。

总之，叮咚电子门钤的制作虽然需要较多的材料和手工技能，但是由于其便捷、安全和可靠，已经成为现代门禁系统中必不可少的一部分。

电子技术课程设计告叮咚门铃一、设计背景与目的随着智能家居的迅猛发展，人们对家庭安全的需求也日益增加。

传统的普通门铃已经无法满足人们对功能和安全性的要求。

因此，设计一种能够实现远程监控、语音通话和智能识别等功能的智能门铃是十分有必要的。

本课程设计旨在通过学习电子技术的相关原理，设计一个能够满足上述需求的智能门铃系统。

二、设计方案1.系统功能需求(1)远程监控：通过智能手机等设备可以远程监控门铃周围的环境。

(2)语音通话：能够实现与访客的远程语音通话，方便与访客进行交流。

(3)智能识别：能够通过人脸或语音等方式进行访客的智能识别，确保安全性。

2.系统设计(1)硬件设计：选择合适的单片机作为控制核心，借助图像传感器、语音模块和无线通信模块等，实现拍摄和传输图像、语音的功能。

(2)软件设计：通过编程实现图像处理、语音通话和智能识别的功能。

使用C语言等编程语言进行开发。

三、系统实现过程1.搭建硬件平台(1)选择并搭建适合的硬件平台，包括单片机、图像传感器、语音模块和无线通信模块等。

(2)连接各个模块，实现数据的传输和控制。

2.实现图像处理(1)采集图像：通过图像传感器采集门铃周围环境的图像。

(2)图像处理：对采集到的图像进行处理，包括人脸识别和动作识别等。

(3)图像传输：将处理后的图像传输到远程监控设备上。

3.实现语音通话(1)采集语音：通过语音模块采集访客的语音。

(2)语音处理：对采集到的语音进行处理，实现语音的压缩和编码。

(3)语音传输：将处理后的语音传输到远程监控设备上。

4.实现智能识别(1)人脸识别：设计算法实现对访客人脸的识别，判断是否是合法访客。

(2)语音识别：设计算法实现对访客语音的识别，判断是否是合法访客。

5.系统调试与测试(1)针对每个功能模块进行调试，确保其正常工作。

(2)整体系统联调测试，验证系统的功能和性能。

四、结论与展望经过系统设计与实现，我们成功地设计了一款能够实现远程监控、语音通话和智能识别的智能门铃系统。

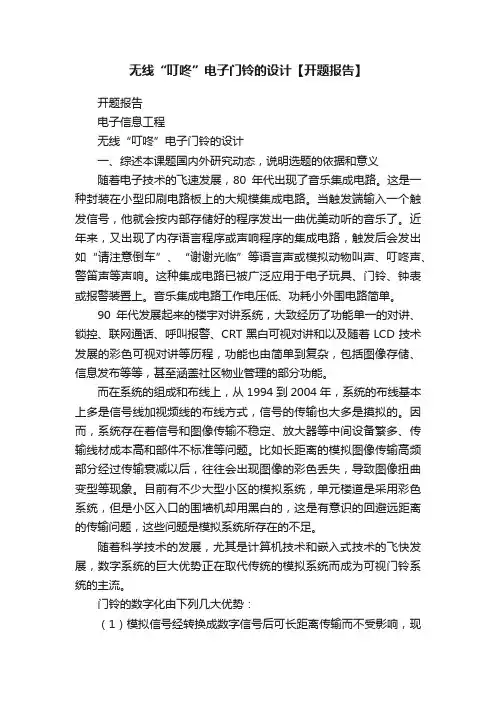

无线“叮咚”电子门铃的设计【开题报告】开题报告电子信息工程无线“叮咚”电子门铃的设计一、综述本课题国内外研究动态，说明选题的依据和意义随着电子技术的飞速发展，80年代出现了音乐集成电路。

这是一种封装在小型印刷电路板上的大规模集成电路。

当触发端输入一个触发信号，他就会按内部存储好的程序发出一曲优美动听的音乐了。

近年来，又出现了内存语言程序或声响程序的集成电路，触发后会发出如“请注意倒车”、“谢谢光临”等语言声或模拟动物叫声、叮咚声、警笛声等声响。

这种集成电路已被广泛应用于电子玩具、门铃、钟表或报警装置上。

音乐集成电路工作电压低、功耗小外围电路简单。

90年代发展起来的楼宇对讲系统，大致经历了功能单一的对讲、锁控、联网通话、呼叫报警、CRT黑白可视对讲和以及随着LCD技术发展的彩色可视对讲等历程，功能也由简单到复杂，包括图像存储、信息发布等等，甚至涵盖社区物业管理的部分功能。

而在系统的组成和布线上，从1994到2004年，系统的布线基本上多是信号线加视频线的布线方式，信号的传输也大多是摸拟的。

因而，系统存在着信号和图像传输不稳定、放大器等中间设备繁多、传输线材成本高和部件不标准等问题。

比如长距离的模拟图像传输高频部分经过传输衰减以后，往往会出现图像的彩色丢失，导致图像扭曲变型等现象。

目前有不少大型小区的模拟系统，单元楼道是采用彩色系统，但是小区入口的围墙机却用黑白的，这是有意识的回避远距离的传输问题，这些问题是模拟系统所存在的不足。

随着科学技术的发展，尤其是计算机技术和嵌入式技术的飞快发展，数字系统的巨大优势正在取代传统的模拟系统而成为可视门铃系统的主流。

门铃的数字化由下列几大优势：（1）模拟信号经转换成数字信号后可长距离传输而不受影响，现在小区开发规模越来越大，如用传统的模拟信号传输且加视频放大器等其它中间设备解决方法，最长距离也在2-3km且信号很容易受干扰及色彩成份丢失严重，信号还原度很差。

（2）多方通话多信道同时传输音视频信号，采用数字式的楼宇可视门铃系统犹如Internet网一样可实现多对用户同时进行通话及多个用户同时进行通话，避免模拟系统有一设备在使用其它设备只能等待，虽然有些厂家采用额外增加一条信号线，补救两个设备同时使用的问题，但第三个设备却无法马上使用且增加线材成本。

叮咚门铃实验报告实验名称：叮咚门铃实验报告一、实验目的：探究叮咚门铃的工作原理，并了解其电路连接和电器元件的作用。

二、实验器材：1. 一台叮咚门铃2. 一个电源适配器3. 一根连接线三、实验步骤：1. 将电源适配器插入电源插座，并将其连接到叮咚门铃的电源接口上。

2. 将另一头的连接线插入门铃电路的输入接口。

3. 将连接线的另一头插入叮咚门铃的输出接口。

4. 关闭门铃电路的电源开关。

5. 现在，门铃已经连接好了，可以进行实验了。

四、实验原理：叮咚门铃实验中的门铃电路由三个主要部分组成：电源、触发器和输出设备。

当门外的按钮被按下时，触发器将产生脉冲信号，然后将信号传递给输出设备，从而触发门铃发出声音。

五、实验结果：在实验过程中，按下门外的按钮后，触发器会产生脉冲信号，并将信号传递给输出设备，输出设备发出叮咚声。

实验结果表明，门铃电路连接正确，并且门铃可以正常工作。

六、实验分析：1. 门铃电路中的触发器起到了关键作用，它能够将门外按下按钮的动作转化为电信号。

2. 输出设备则负责将电信号转化为声音信号，实现门铃的功能。

3. 实验中使用的电源适配器为门铃提供了稳定的电力供应，保证了门铃的正常工作。

七、实验总结：通过本次实验，我了解了叮咚门铃的工作原理和电路连接。

门铃电路中的触发器和输出设备起到了重要的作用，触发器将按钮按下的动作转化为电信号，输出设备将电信号转化为声音信号。

实验结果表明，门铃电路连接正确，并且门铃可以正常工作。

只有电源供应稳定，触发器和输出设备都能正常运行，门铃才能正常工作。

通过这个实验，我对门铃的工作原理有了更深刻的认识，对电路连接和电器元件的作用也有了更好的理解。

总成绩：一、设计任务①使用555定时器设计一个按下按钮后能发出“叮咚”声响的门铃。

②发出“叮”时，电路振荡频率约为1230Hz，发出“咚”时，电路振荡频率约为680Hz。

③用示波器观察振荡波形。

④写出设计总报告。

二、设计条件本设计基于学校实验室的EEL-69模拟技术试验箱、集成运算放大器实验插板、直流稳压电源、双踪示波器等实验仪器设计出符合要求的电子门铃电路。

三、设计要求要求熟悉555定时器的引脚排列和工作原理；设计相应的电路图，标注元件参数，分析工作原理，并进行仿真验证。

四、设计内容1.电路原理图（含管脚接线）2.计算与仿真分析当闭合开关时，测量电路发声“叮”的振荡频率：当闭合断开时，测量电路发声“咚”的振荡频率：3.元器件清单NE555芯片*1；电阻：30kΩ*1、39kΩ*1、91kΩ*1、100kΩ*1；电容：47μF*1、68μF*1、10nF*1；二极管1N4936*2；开关一个、导线若干。

4.调试流程按照实验电路图连接好电路，适当的更改R2、R3、R4和C2的数值，相应的会改变电路的振荡频率，并通过控制开关的通断，使扬声器分别发出频率不同的“叮”和“咚”声。

5.设计和使用说明利用一块时基电路集成块和外围元件设计一个能发“叮、咚”声的门铃。

NE555集成电路与外围元件构成一个音频振荡器电路，其振荡频率由R2、R3、R4和C2的数值决定。

接通开关，振荡器振荡，振荡频率约1222Hz，扬声器发出“叮”的声音并给二极管D2给C3充电。

断开开关时，C3便通过电阻R1放电，维持振荡。

但由于开关的断开，电阻R2被串入电路，使振荡频率有所改变，大约为700Hz 左右，扬声器发出“咚”的声音，直到C3上电压放到不能维持555振荡为止。

“咚”声的余音的长短可通过改变C3的数值来改变。

没有接通开关时，NE555的4引脚电位为0V，此时4引脚电位低于1v较多时3引脚对外输出的信号将被关断，该电路不能发出声音。

叮咚门铃电路的设计一、设计指标设计一个“叮咚”门铃电路，设置一个按钮，按下按钮时发出较高的频率“叮”声，松开按钮，发出较低频率的“咚”声。

门铃“叮咚”声的声音频率和声音持续时间可调。

正常人听力范围在20Hz~20000Hz，而300Hz~5000Hz 则是人耳最敏感的声音频率范围，因此，“叮咚”声最好在这个范围内或者左右。

“叮咚”两声频率要求差距比较大，声音持续时间要求恰当。

电路最好具有低功耗。

二、项目元器件清单及其功能特性1、项目元器件清单如下：2、项目元器件功能特性R1：给C1 充放电R2：SA 断开后，给C2 充电R3：给C2 充电R4：给C2 充放电C1：充放电控制NE555 的4 端口的，来控制扬声器的工作C2：充放电来控制NE555，使其发出脉冲波C3：滤波,防止干扰C4：滤波，使扬声器接收到稳定的脉冲波D1、D2：防止闭合SA 后，还有电流流过C1 使其充电SA：开关按钮，控制“叮咚”声的开始和叮声的结束扬声器：发出叮咚声的设备NE555：作为多谐振荡器，发出脉冲波三、器件介绍NE555 的介绍555定时器是一种将模拟功能和逻辑功能结合在同一块芯片上的集成电路，8 脚封装。

最初由美国SIGNETICS 公司在1972 推出投放市场,很快得到广泛应用，也因为应用广泛，许多其它公司也推出了功能一样的类似型号。

此芯片内使用了3个精度较高的5K 分压电阻，型号由此而得名。

NE555 是双极性器件的集成电路，内含 2 个555 电路的型号为NE556，为14 脚。

另有CMOS 工艺的7555和7556。

NE555 电压使用范围为4.5V - 18V。

7555 则为3V - 15V。

NE555 时基电路主要有3种基本应用1．多谐振荡器2．单稳态触发器3．RS 触发器4. NE555 的内部结构5．NE555 的管脚分布图6. NE555 的工作表7. 工作曲线图四、电路原理及原理图1、电路原理SA 是门上的按钮开关，在平日没有按下的时候，C1 无法接通不进行充电，因而C1 处的电压为0，NE555 的4 端口（复位端）一直处于低电平，导致 3 端口输出一直为0，扬声器无法工作。

叮咚门铃电路的设计1 技术指标设计一个叮咚门铃电路，设一个按钮，按下按钮时发出门铃的较高频率“叮”声，松开按钮，发出较低频率的“咚”声。

门铃叮咚声的声音频率和声音持续时间可调。

2 设计方案及比较zr DIODEXZD2DIODEr R3l-C? -1图12.1方案一方案一原理图如图1所示，该方案主要应用555定时器构建一个多谐振荡器，通过按键开关控制两条不同的充电线路产生两种不同的发声频率，分别对应按键按下和断开的两种状态，从而实现“叮咚”的发声要求。

当按键未按下时，定时器4脚（清零端）接地，为低电平，此时定时器不能正常工作，且输出恒定为低电平，放电端7脚连接的三极管处于导通状态，此时电源未对C2电容充电，2、6脚接入电压小于1/3，扬声器不发声。

当按键按下时，清零端4脚接入高电平，定时器可以正常工作，且电源给C1充电。

按下瞬间因为2、6脚接入电压小于1/3,所以定时器输出高电平，放电端7脚连接的三极管处于截止状态，电源通过D1、R1、IR1UR4lOOuF屮C3O.OluFLS1SPEAKERR3给C2充电，当C2上端电压大于2/3时，定时器输出低电平，发电端7脚连接的三极管导通，C2通过R3经过三极管放电，直至C2谁管你蛋电压小于1/3，有开始充电过程，如此循环，使得扬声器发出连续鸣响。

当按键松开后，清零端4脚不会马上突变为低电平，C1通过R4放电会使得4脚维持一段时间的高电平，就是“咚”声，维持的时间。

定时器仍处于正常工作状态，此时电源通过R2 R1、R3给C2充电，如同上面一样，当C2上端电压大于2/3是会放电，小于1/3 是会充电，产生循环，使扬声器发出声音。

当C1放电完毕后，清零端4脚变为低电平，定时器不能正常工作，是扬声器停止发声。

相关数据计算：“叮”声的频率：f1 1 1・430.7(R R1 2R3)C2 (R R1 2R3)C2此时C2的充电时间：C2 的放电时间：“咚”声的频率：此时C2的充电时间：C2 的放电时间：“咚”声的持续时间：频率调节和持续时间调节方法：“叮”的频率调节：fl与R1、R3 C2成反比关系，增大R1、R3或C2则频率减小, 反之则频率增大“咚”的频率调节：f2与R1、R2 R3 C2成反比关系，增大R1、R2 R3或C2则频率减小，反之则频率增大。

电子综合实训-叮咚门铃电路的设计引言：门铃是每个家庭都必备的设备之一，它用来通知住户有人来访或有包裹送达。

传统的门铃设计多采用电磁铁和按钮的组合，但这种设计存在着不便携、线路结构复杂和功耗较高等问题。

为了解决这些问题，我们设计了一款名为“叮咚门铃”的电子门铃，其采用无线通信技术，具有便携性强、结构简单、功耗低等优势。

本文将详细介绍“叮咚门铃”电路的设计。

一、电路方案本设计采用了无线通信技术，包括一个发射器和一个接收器。

发射器安装在门口，接收器则放在屋内。

当有人按下门铃按钮，发射器将信号通过无线通信方式传送给接收器，接收器则发出声音或者震动来通知住户。

二、发射器的设计1.电源电路发射器使用了一个锂电池作为电源，电池的正极通过一根导线连接到发射器的电路板上的正极接触点，负极连接到地线。

2.声音生成电路发射器使用一个微型音频芯片作为声音生成电路，其输入接口通过一个开关按钮连接到门铃按钮上。

当按下门铃按钮时，音频芯片会发出一个特定的音频信号。

3.无线通信电路发射器采用无线射频模块进行通信，该模块具有一定的发送功率和信号范围。

其输入接口通过音频芯片的输出端连接，将音频信号转换为无线射频信号并发送出去。

三、接收器的设计1.电源电路接收器同样使用了一个锂电池作为电源，电池的正极通过一根导线连接到接收器的电路板上的正极接触点，负极连接到地线。

2.无线接收电路接收器使用一个无线接收模块来接收发射器发送的射频信号，该模块具有一定的接收范围。

其输出接口连接到音频放大电路的输入端。

3.声音输出电路接收器使用了一个音频放大电路来放大音频信号，以便能够输出更清晰的声音。

音频放大电路的输出端通过一个扬声器连接，将放大的音频信号转化为听得见的声音。

四、电路的调试和测试1.制作和连接电路首先，根据设计要求，将发射器和接收器的电路板制作出来，并根据电路原理图连接各个元器件。

2.电源测试测试锂电池的正负极连接是否正确，以及电池是否可以正常工作。

叮咚门铃实验报告-复制实验报告：叮咚门铃实验实验目的：1.了解门铃的原理和工作原理。

2.掌握如何制作一个简单的叮咚门铃电路。

实验器材：1.电源：直流电源。

2.信号发生器：用于模拟门铃按下按钮。

3.电容：用于储存电荷并产生声音。

4.按钮开关：用于控制门铃的开关状态。

5.电阻：用于控制电路的电流。

6.电线：用于连接电路。

实验步骤：1.将电源接入电路，并将信号发生器连接到按钮开关。

2.在电容和按钮开关之间连接一个电阻。

3.将按钮开关连接到电容。

4.将电容的另一端连接到电源的正极。

5.将电源的负极接地。

6.打开电源，调整信号发生器的频率和幅度。

7.观察电容以及附近是否发出声音。

实验结果：经过实验，我们发现当按钮开关按下时，电容会储存电荷并发出声音。

声音的频率和幅度可以通过调整信号发生器来控制。

在实验中，我们成功制作了一个简单的叮咚门铃电路。

实验分析：门铃的原理是通过按下按钮开关，使电流通过电容，从而产生声音。

当按钮开关关闭时，电容充电，储存电荷。

当按钮开关再次打开时，电容会快速放电，产生声音。

通过调整信号发生器的频率和幅度，可以改变门铃的声音。

通过实验，我们了解到门铃的工作原理，并通过制作门铃电路，进一步加深了对门铃原理的理解。

实验总结：通过本次实验，我们学习了门铃的原理和制作方法，并成功制作了一个简单的叮咚门铃电路。

通过实验，我们了解到门铃是如何产生声音的，并通过调整信号发生器的频率和幅度，进一步改变了门铃的声音。

此次实验不仅加深了我们对门铃工作原理的理解，还提高了我们的动手能力和实验设计能力。

叮咚门铃课程设计叮咚门铃是一种智能门铃产品，它利用无线通信技术将门铃和手机等电子设备进行连接，实现用户通过手机远程控制门铃、接听来访者信息等功能。

为了使用户能够更好地理解和使用叮咚门铃，本文将设计一套与该产品相关的课程，以帮助用户快速上手和享受到产品的各项功能。

课程设计目标：1.了解叮咚门铃的基本功能和使用场景。

2.学习如何正确设置和连接叮咚门铃，实现远程控制和通信功能。

3.熟悉叮咚门铃的各种设定选项和功能设置。

4.掌握通过手机接听来访者信息的操作方法。

5.学会使用叮咚门铃的电池管理和维护技巧。

6.探索与叮咚门铃相配套的其他智能设备，如安全摄像头等。

课程设计内容：第一课：叮咚门铃的介绍和功能了解（约30分钟）-介绍叮咚门铃的基本概念和功能特点。

-分析叮咚门铃的使用场景，如家庭、办公室等。

-展示叮咚门铃的外观、配件和基本操作方法。

第二课：叮咚门铃的安装和设置（约60分钟）-演示叮咚门铃的安装步骤和注意事项。

-教授如何正确连接叮咚门铃到家庭网络。

-指导用户进行基本设置，如密码、网络连接等。

第三课：叮咚门铃的高级设置和功能（约60分钟）-介绍叮咚门铃的各种高级设置选项，如声音、灯光等。

-演示如何与其他智能设备进行配对和联动操作。

-说明如何将叮咚门铃与手机等设备进行连接并实现远程操作。

第四课：通过手机接听来访者信息（约40分钟）-讲解如何通过手机接听和查看来访者信息的方法。

-实践操作，让用户亲自体验远程接听来访者信息的过程。

第五课：电池管理和维护技巧（约30分钟）-介绍叮咚门铃的电池类型、使用寿命和更换方法。

-指导用户学习节能使用叮咚门铃的方法和技巧。

-解答用户在使用过程中可能出现的常见问题和疑惑。

第六课：与其他智能设备的连接（约60分钟）-介绍叮咚门铃与其他智能设备的配对原理和方法。

-演示如何与电视、安全摄像头等设备进行连接操作。

-帮助用户实现不同设备之间的智能联动和控制。

课程设计总结：通过以上六节课程的学习，用户可以全面了解并掌握叮咚门铃的使用方法和各项功能。

单片机课程设叮咚门铃设计(1)单片机课程设计——叮咚门铃设计一. 设计意义叮咚门铃是一种普遍存在生活中的电器，为了提升现代门铃的使用功能，我们设计一种功能更加多样、便捷的叮咚门铃。

具体内容包括：录制语音留言、手动控制、自动报警等多种功能。

二. 设计思路1. 系统结构的设计门铃的工作是通过人体感应模块、芯片可编程模块以及语音模块组成的。

其中人体感应模块检测有无人经过，控制门铃的自动报警功能；芯片可编程模块控制整个门铃系统的运行和录制播放等功能；语音模块负责门铃铃声和播报功能。

2. 环境检测部分门铃通过一种红外线感应器检测燃气泄漏、火灾等危险，如果监测到这些情况会自动发出警报，并向业主发出警告，保护住户的生命安全。

3. 录音功能部分可由住户录入自定义的留言，发现有访客按门铃时，可以自动播放，方便住户用于不在家等场合。

4. 手动开启部分可由住户手动打开门铃，访客按下门铃时，还可通过手机与门铃相连接，远程对门铃进行控制，行使便捷性功能。

三. 开发环境硬件选型：基于AVR单片机AT89C52，选用人体感应模块、红外传感器模块等器件实现门铃的各项功能。

开发工具：KeilµV ision、proteus 等。

四. 实现过程1. 门铃IC选用AT89C52，具有16KB的闪存，32个I/O口这样大的存储能够给门铃留下很大的储存空间，同时实现单片机与人体感应模块的通信。

2. 人体感应模块可以检查有无人经过，在感应到人时，向芯片发出信号，芯片控制门铃的铃声，实现警报的功能。

3.在实现语音功能中，使用Flash来存储各类语音文件，这种方式不但省去了单独的内存片，还能够通过USB连接，方便地更新和上传语音文件。

4. 根据客户的要求，我们将门铃与手机无线连接，可以进行远程监视，更加方便住户。

五. 功能演示在使用中，检测到有人通过，门铃会自动启动，并发出警报声音；住户用远程手机进行控制，可以实现门铃铃声和录制功能的控制；当门铃检测到危险时，将自动调用警报功能，发出警报。

叮咚门铃实验报告实验报告：叮咚门铃实验一、实验目的：通过制作一个简单的叮咚门铃电路，以了解电路的基本原理和门铃的工作原理。

二、实验器材：1.9V电池；2.电池座；3.9012PNPN晶体管；4.电子蜂鸣器；5.按钮开关；6.电阻（220欧姆）；7.电子线；8.面包板。

三、实验原理：叮咚门铃电路主要由按钮开关、NPN晶体管、电子蜂鸣器和电阻组成。

当按下按钮时，电流通过按钮开关，然后流经电阻、NPN晶体管的基极和发射极，最后通过电子蜂鸣器。

当电流通过NPN晶体管时，它会放大电流，并将大电流传递到电子蜂鸣器，激活电子蜂鸣器进而发出声音。

四、实验步骤：1.在面包板上布置电路。

首先，将9012PNPN晶体管插入面包板的H行上，确保引脚正确连接；然后，在与发射极相连的行上插入一个220欧姆电阻；接下来，将按钮开关与电阻相连；最后，将电子蜂鸣器与电路串联，与NPN晶体管的收集极相连。

2.将电池插入电池座，然后将电池座与面包板中的电路连接。

注意确保正极和负极的连接正确。

3.按下按钮开关，听到电子蜂鸣器发出声音。

五、实验结果与数据分析：按下按钮时，电子蜂鸣器应该会发出清脆的声音。

如果没有声音产生，可能是电池电量不足、电路连接不正常或者蜂鸣器损坏等原因引起的。

我们可以检查电池是否正常工作，查看电路连接是否正确，并用万用表测试电路中的元器件是否工作正常。

六、实验结论：通过这个实验，我们成功制作了一个简单的叮咚门铃电路。

门铃的工作原理主要是通过按钮开关、NPN晶体管和电子蜂鸣器实现的。

当按下按钮时，电流流过电路，并通过NPN晶体管的放大作用激活电子蜂鸣器，发出声音。

七、实验心得：通过这个实验，我深入了解了电路的基本原理和门铃的工作原理。

在实验中，我体会到电路的正确连接对于电路功能的正常发挥是非常重要的。

同时，我也学会了使用面包板进行电路实验。

这个实验不仅提高了我的动手能力，还拓宽了我的电子知识广度。

这是一次非常有意义和具有挑战性的实验。

叮咚电子门铃课程设计一、课程目标知识目标：1. 学生能理解叮咚电子门铃的基本工作原理，掌握相关的电子元件知识，如电阻、电容、二极管等。

2. 学生能掌握基本的电路连接方式，理解电路图的阅读和绘制。

3. 学生了解声音的产生和传播，以及电子门铃中声音的应用。

技能目标：1. 学生能够独立完成叮咚电子门铃的组装和调试，提高动手实践能力。

2. 学生能够运用所学知识解决电子门铃组装过程中遇到的问题，培养问题解决能力。

情感态度价值观目标：1. 学生对电子技术产生兴趣，培养探究精神和创新意识。

2. 学生在团队协作中学会沟通与交流，培养合作精神和责任感。

3. 学生认识到科技改变生活，提高对科技事业的认识和尊重，培养社会主义核心价值观。

课程性质：本课程为实践性较强的课程，结合电子技术与实际操作，让学生在动手实践中掌握知识。

学生特点：六年级学生对电子技术有一定的好奇心，具备一定的动手能力和探究精神。

教学要求：注重理论与实践相结合，充分调动学生的主观能动性，培养他们的创新思维和实际操作能力。

通过课程目标的分解，使学生在实践中达到预期的学习成果，为后续的电子技术学习奠定基础。

二、教学内容1. 电子元件知识：介绍叮咚电子门铃中所使用的电阻、电容、二极管等元件的作用和特性，关联课本第四章电子元件部分。

2. 电路连接方式：讲解电路图的阅读和绘制，以及基本的电路连接方法，如串联、并联等，关联课本第三章电路基础部分。

3. 声音产生与传播：分析声音在电子门铃中的应用，探讨声音的产生和传播原理，关联课本第二章声音与听觉部分。

4. 实践操作：指导学生进行叮咚电子门铃的组装、调试和故障排查，关联课本第五章实践操作部分。

教学大纲：第一课时：电子元件知识学习，介绍相关元件的作用和特性。

第二课时：电路图阅读与绘制，讲解电路连接方式。

第三课时：声音产生与传播，分析电子门铃中声音的应用。

第四课时：实践操作，分组进行叮咚电子门铃的组装与调试。

教学内容安排和进度：按照上述教学大纲，每课时安排1-2个内容，共计4课时完成本章节教学内容。

电子工程学院课外学分设计报告题目：叮咚门铃设计班级：B1032 姓名：方志威学号：30 专业：电气自动化实验室：开放实验室设计时间：2011 年10 月27 日——2011 年12 月16 日评定成绩：审阅教师：陈朝峰目录1．综合设计任务 (3)2．方案设计与论证 (4)3．硬软件设计 (6)4．安装与调试 (8)5．性能测试与分析 (9)6．总结 (10)7．参考文献 (10)1.综合设计任务1.1 背景随着经济水平的发展，人们越来越重视生活质量的提高。

假如你在自家客厅或其他离门比较远的地方。

有客人来，并敲了门，你可能无法听到。

导致客人认为你不在家。

这给我们带来了许多不便与麻烦。

因此我设计一个叮咚门铃很有必要。

它能让你清楚的知道是否有人在门外。

从而替代敲门带来的不便。

设计这个电路的时候，我根据从稳定性、可靠性、实用性、经济性选择电子线路和电子器件，找到适合的功能电路。

从稳定性，节能型，安全性等多方面进行设计，通过多种途径设计出电路图，采用尽量简单的原理，与器件进行焊接，最终得到预期目的，并且具有较高的实用性。

1.2目的1、掌握叮咚电子门铃的电路组成、工作原理。

2、了解并掌握电路的一般设计方法，具备初步的独立设计能力。

3、学习protel绘图软件设计一个叮咚门铃电路。

4、在设计电路的过程中熟练地掌握各个元器件的用途。

5、了解电路板的制作流程。

6、掌握电路板的焊接方法与技巧。

1.3实验要求电子门铃是音乐集成电路的最基本、最简单的应用。

实训要求在按下门铃开关按钮后，门铃会产生较高频率的“叮”声，当松开按钮后，则会发出较低频率的“咚”声。

2. 方案设计与论证此设计是为了门铃发出“叮咚”声响，按下按钮AN （装在门上），振荡器振荡，振荡频率约700Hz ，扬声器发出“叮”的声音。

与此同时，电源通过二极管D1给C1充电。

放开按钮时，C1便通过电阻R1放电，维持振荡。

但由于AN 的断开，电阻R2被串入电路，使振荡频率有所改变，大约为500Hz 左右，扬声器发出“咚”的声音。

淮海工学院课程设计报告书课程名称：通信电子线路课程设计题目：无线门铃系（院）：电子工程学院学期： 2011-2012-1 专业班级：通信091 姓名：浩学号： 0309121291 引言传统的门铃都为有线门铃，使用方便，极方便了大家的生活。

如果在豪门大院或经常听不到门铃声的房主，有时总会不能及时接待来客，很是尴尬。

现介绍如何制作一款无线遥控门铃，方便主人在房各地使用，将门铃按钮安装在门上，来访者只要按下按钮，放在客厅、厨房或卧室的接收主机就会响起“叮咚”声或乐曲声，宏亮悦耳，告知有客人来了，距离在几米到几十米，一般都有15到20米远的距离。

无线的门铃极大的方便了人们的生活。

无线门铃充分利用了现代的科技，发挥集成电路的特色，使制作的成本大大的降低，同时比传统的有线门铃很有多的优势，具有方便快捷的特色！2 设计目的要求当客人来到家门口时，按下触发开关时，会使信号发射端发射出一个调频信号，通过信号接收端对调频信号解调，经过解调后的信号通过音频功放电路发出悦耳的音乐声音，提醒主人有客人来访，主人做出抉择：开门与否。

电路主要性能指标要求：工作频率围为88～108MHz ，灵敏度为5～30μV ，选择性大于50dB ，通频带为200KHz 。

图2.1 建模示意图 3单元电路设计3.1音频调制脉冲振荡器反相器又叫非门，常用于逻辑电平的高低转换，还可以组成振荡器、触发器等电路。

图4.1.1所示是由反相器组成的多谐振荡器电路。

本电路适用于频率稳定性和精度要求不高的场合，例如提示音电路。

整个电路由反相器和阻容元器件组成，电阻R1使两只反相器处于其传输特性的过渡区，使得电路容易起振，同时可保护反相器的输入电路不被损坏。

电路接通电源后，假设U1A的输入端电压低于门转换电压，则U1A输出高电平，U1B输出低电平。

由于U1A输出高电平，因此有一个电流经RP1、R1流入U1A的输入端；同时由于U1A输出高电平，U1B输出低电平，有一个电流经RP1对C充电。

目录1技术指标 (1)2设计方案及其比较 (1)2.1 方案一 (1)2.1.1原理图 (1)2.1.2电路说明 (1)2.1.3相关数据 (2)2.1.4频率计算 (2)2.1.5 相关要求 (2)2.2方案二 (3)2.2.1原理图 (3)2.2.2电路说明 (3)2.2.3相关数据 (3)2.2.4频率计算 (4)2.2.5 相关要求 (4)2.3方案三 (5)2.3.1原理图 (5)2.3.2电路说明 (5)2.3.3相关数据 (5)2.3.4频率计算 (6)2.3.5 相关要求 (6)2.4方案比较 (6)2.5预答辩问题 (6)3实现方案 (7)3.1器件介绍 (7)3.1.1 NE555百科简介 (7)3.1.2 IN4007简介 (8)3.2原理图 (9)3.3电路器件 (9)3.4相关数据 (9)3.5电路说明 (9)3.6频率计算 (10)3.7 相关要求 (10)3.8元器件功能 (10)3.9布线图 (11)3.10思考题 (12)4调试过程及结论 (12)4.1调试过程 (12)4.2结论 (12)5心得体会 (12)6参考文献 (14)叮咚门铃电路设计1技术指标设计一个叮咚门铃电路，有一个开关，当开关接通时门铃可以发出较高频率的“叮”声，断开开关，会发出较低频率的“咚”声。

门铃的声音频率和持续时间可以调节。

2设计方案及其比较2.1 方案一2.1.1原理图图1方案一原理图2.1.2电路说明方案一中的电路是一个以集成芯片组NE555为主组成的多谐振荡器，J1是控制叮咚门铃的开关，当开关处于断开状态时C3通过R2、R3、R4充电，C3处电压接近电源电压。

由于D1、D2的作用，C2不能充电，因此C2、R1处电压为零，因此NE555的RESET端口一直处于低电平，使其保持复位。

故而OUTPUT端口输出为0，扬声器不发出声音。

当接通J1时，VCC开始通过二极管对C2充电，RESET端口的电压开始逐渐升高。

电子工程学院课外学分设计报告题目:叮咚门铃的制作姓名：吕思伟学号： *********** 专业：电子信息工程实验室：开放实验室班级： A1022设计时间： 2011 年 09月 07 日—— 2011 年 12月 16日评定成绩：审阅教师：查兵目录1．专业综合设计任务 (3)2. 方案设计与论证 (3)3．硬软件设计 (4)4. 实现与测试 (4)5.分析与总结 (4)参考文献 (5)1.专业综合设计任务（1）背景：在已学模拟电子技术基础和数字电子技术基础的背景下设计一个叮咚门铃电路。

（2）任务：设计一种能发出“叮、咚”声的门铃。

（3）要求与设计指标：设计一个“叮咚”门铃电路，设置一个按钮，按下按钮时发出较高的频率“叮”声，松开按钮，发出较低频率的“咚”声。

门铃“叮咚”声的声音频率和声音持续时间可调。

正常人听力范围在 20Hz~20000Hz，而 300Hz~5000Hz 则是人耳最敏感的声音频率范围，因此，“叮咚”声最好在这个范围内或者左右。

“叮咚”两声频率要求差距比较大，声音持续时间要求恰当。

电路最好具有低功耗。

（4）目的：实现叮咚门铃的功能，使所连接得电路能发出叮咚的声音。

2.方案设计与论证（或基本原理与论证）“门铃”的作用顾名思义就是提醒主人开门。

设计一种能发出“叮、咚”声的门铃。

它是利用一块时基电路集成块和外围元件组成的。

它的音质优美逼真，装调简单容易、成本较低，一节6V迭层电池可用三个月以上，耗电量较低。

NE555集成电路与外围元件构成一个音频振荡器电路，其振荡频率由R2、R3、R4和C2的数值决定。

该电路与其他555系列在使用上的不同是，NE555的4脚没有直接接到电源正极上面去。

而是接到了一个由二极管D1、D2、按钮开关AN构成的开关电路和一个由R1、C1构成的定时器电路上。

使得NE555的4脚的电位受到R1、C1上面电位的影响。

这是该电路设计的独到之处，是电路实现“叮咚”门铃声效的关键。

叮咚门铃实验报告-复制实验报告：叮咚门铃引言：叮咚门铃是一种常见的家居产品，用于提醒居民有人来访。

本次实验旨在设计并制作一个叮咚门铃系统，能够自动感知有人接近门口，并发出响声，以便通知居民。

材料和方法：1.材料：- Arduino Uno开发板-超声波传感器-蜂鸣器-面包板-连线材料2.方法：- 将Arduino Uno开发板连接到面包板上，并将超声波传感器和蜂鸣器适当连接。

- 利用Arduino开发环境编写代码，实现以下功能：1.初始化超声波传感器和蜂鸣器。

2.循环读取超声波传感器的值，判断是否有人接近门口。

3.如果检测到有人接近门口，则触发蜂鸣器发出响声。

4.否则，保持安静状态。

- 将代码上传到Arduino开发板，并测试是否能够正常工作。

结果：经过实验，我们成功设计和制作了一个叮咚门铃系统。

当有人接近门口时，超声波传感器能够及时检测到，并通过蜂鸣器发出响声。

当没有人接近门口时，系统将保持安静状态。

讨论与分析：本次实验使用的超声波传感器能够实时检测到人体的接近距离，具有较高的准确性和稳定性。

蜂鸣器作为报警装置，通过发出响声来提醒居民有人来访。

这种设计简单而实用，能够满足家庭使用的基本需求。

然而，这个设计还存在一些不足之处。

首先，超声波传感器只能检测到接近距离，无法识别具体的人或物体。

这可能导致误判，例如当门外有刮风的情况下，也会触发蜂鸣器响声。

其次，蜂鸣器发出的响声是固定的，无法区分来访者的不同身份或重要性。

在未来的改进中，可以考虑使用更高级的传感器来进行人体识别，例如红外传感器或摄像头。

另外，可以设计一个更智能的系统，能够通过数据库或人脸识别技术，识别不同的来访者，并作出相应的响应，例如播放不同的音乐或语音提示。

结论：通过本次实验，我们成功设计并制作了一个基础的叮咚门铃系统。

虽然该系统存在一些不足之处，但它具备基本的功能，并能满足家庭使用的需求。

进行进一步改进和优化，可以使其更加智能和实用。
