天气雷达的基本工作原理
天气雷达是一种利用雷达原理探测大气中降水云的设备。
通过利用反射的电磁波信号，可以实现对大气中云的细节探测，能够预测天气变化、检测风暴和气象灾害等。
天气雷达的工作原理是利用雷达波的特性进行探测。
当雷达波射向大气中的云层时，
会与云中的水滴反射，形成回波信号。
这种信号会被天气雷达的接收天线接收并形成电信号，然后由计算机进行处理和分析。
在雷达信号中，可以获得反射信号的回波强度，和回波垂直距离。
反射信号的回波强
度与云层中水滴的浓度、大小、形状以及位置等因素有关。
垂直距离则取决于雷达波传播
的方向和速度。
在天气雷达系统中，还设置了天线旋转机构，可以将天线按照一定的角度旋转。
这样
可以使得雷达波的扫描范围更广，能够探测到更多的天气信息。
天气雷达的探测范围受到雷达波的传播距离、干扰和大气折射等因素的影响。
一般来说，雷达波的传播距离越远，信号受到干扰、衰减和扩散的程度越大，因此探测范围也就
越小。
为了提高天气雷达的探测范围和准确度，还需要进行天线校准、数据校正等工作。
在
使用天气雷达数据时，还需要进行数据解析、插值、描绘等处理，绘制出相应的气象图像，为气象预报和科学研究提供数据支持。
总的来说，天气雷达的基本工作原理是利用雷达波的特性对大气中的云层进行探测，
通过反射的信号进行分析和处理，最终生成相应的气象数据和图像，为人们提供准确的气
象信息和预警服务。

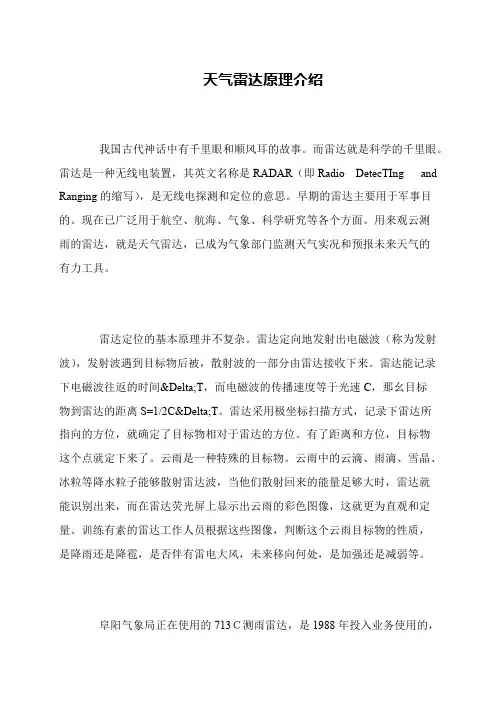

天气雷达原理介绍
我国古代神话中有千里眼和顺风耳的故事。
而雷达就是科学的千里眼。
雷达是一种无线电装置，其英文名称是RADAR（即Radio DetecTIng and Ranging的缩写），是无线电探测和定位的意思。
早期的雷达主要用于军事目的。
现在已广泛用于航空、航海、气象、科学研究等各个方面。
用来观云测
雨的雷达，就是天气雷达，已成为气象部门监测天气实况和预报未来天气的
有力工具。
雷达定位的基本原理并不复杂。
雷达定向地发射出电磁波（称为发射波），发射波遇到目标物后被，散射波的一部分由雷达接收下来。
雷达能记录下电磁波往返的时间ΔT，而电磁波的传播速度等于光速C，那幺目标
物到雷达的距离S=1/2CΔT。
雷达采用极坐标扫描方式，记录下雷达所
指向的方位，就确定了目标物相对于雷达的方位。
有了距离和方位，目标物
这个点就定下来了。
云雨是一种特殊的目标物。
云雨中的云滴、雨滴、雪晶、冰粒等降水粒子能够散射雷达波，当他们散射回来的能量足够大时，雷达就
能识别出来，而在雷达荧光屏上显示出云雨的彩色图像，这就更为直观和定量。
训练有素的雷达工作人员根据这些图像，判断这个云雨目标物的性质，
是降雨还是降雹，是否伴有雷电大风，未来移向何处，是加强还是减弱等。
阜阳气象局正在使用的713Ｃ测雨雷达，是1988年投入业务使用的，。

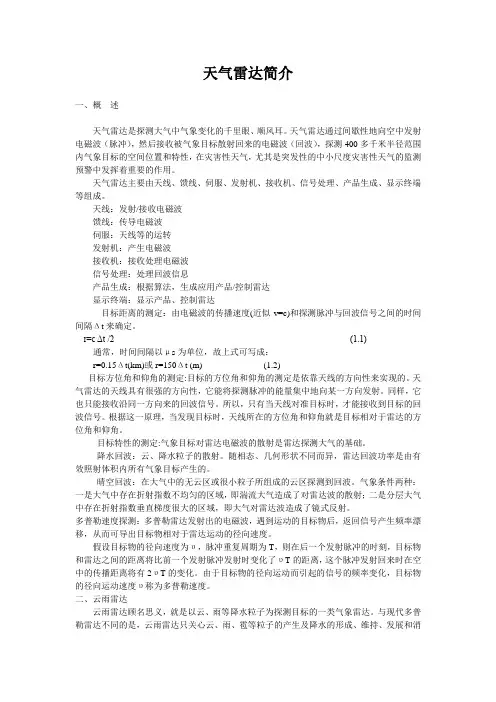

天气雷达简介一、概述天气雷达是探测大气中气象变化的千里眼、顺风耳。
天气雷达通过间歇性地向空中发射电磁波（脉冲），然后接收被气象目标散射回来的电磁波（回波），探测400多千米半径范围内气象目标的空间位置和特性，在灾害性天气，尤其是突发性的中小尺度灾害性天气的监测预警中发挥着重要的作用。
天气雷达主要由天线、馈线、伺服、发射机、接收机、信号处理、产品生成、显示终端等组成。
天线：发射/接收电磁波馈线：传导电磁波伺服：天线等的运转发射机：产生电磁波接收机：接收处理电磁波信号处理：处理回波信息产品生成：根据算法，生成应用产品/控制雷达显示终端：显示产品、控制雷达目标距离的测定：由电磁波的传播速度(近似v=c)和探测脉冲与回波信号之间的时间间隔Δt来确定。
r=c Δt /2 (1.1) 通常，时间间隔以μs为单位，故上式可写成：r=0.15Δt(km)或r=150Δt (m) (1.2)目标方位角和仰角的测定:目标的方位角和仰角的测定是依靠天线的方向性来实现的。
天气雷达的天线具有很强的方向性，它能将探测脉冲的能量集中地向某一方向发射。
同样，它也只能接收沿同一方向来的回波信号。
所以，只有当天线对准目标时，才能接收到目标的回波信号。
根据这一原理，当发现目标时，天线所在的方位角和仰角就是目标相对于雷达的方位角和仰角。
目标特性的测定:气象目标对雷达电磁波的散射是雷达探测大气的基础。
降水回波：云、降水粒子的散射。
随相态、几何形状不同而异，雷达回波功率是由有效照射体积内所有气象目标产生的。
晴空回波：在大气中的无云区或很小粒子所组成的云区探测到回波。
气象条件两种：一是大气中存在折射指数不均匀的区域，即湍流大气造成了对雷达波的散射；二是分层大气中存在折射指数垂直梯度很大的区域，即大气对雷达波造成了镜式反射。
多普勒速度探测：多普勒雷达发射出的电磁波，遇到运动的目标物后，返回信号产生频率漂移，从而可导出目标物相对于雷达运动的径向速度。

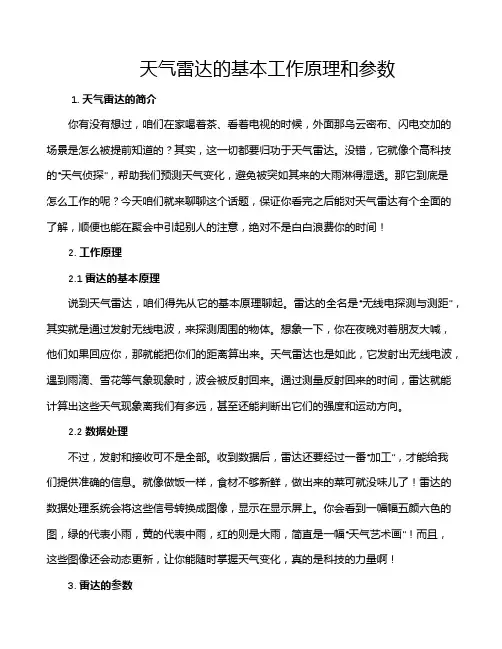

天气雷达的基本工作原理和参数1. 天气雷达的简介你有没有想过，咱们在家喝着茶、看着电视的时候，外面那乌云密布、闪电交加的场景是怎么被提前知道的？其实，这一切都要归功于天气雷达。
没错，它就像个高科技的“天气侦探”，帮助我们预测天气变化，避免被突如其来的大雨淋得湿透。
那它到底是怎么工作的呢？今天咱们就来聊聊这个话题，保证你看完之后能对天气雷达有个全面的了解，顺便也能在聚会中引起别人的注意，绝对不是白白浪费你的时间！2. 工作原理2.1 雷达的基本原理说到天气雷达，咱们得先从它的基本原理聊起。
雷达的全名是“无线电探测与测距”，其实就是通过发射无线电波，来探测周围的物体。
想象一下，你在夜晚对着朋友大喊，他们如果回应你，那就能把你们的距离算出来。
天气雷达也是如此，它发射出无线电波，遇到雨滴、雪花等气象现象时，波会被反射回来。
通过测量反射回来的时间，雷达就能计算出这些天气现象离我们有多远，甚至还能判断出它们的强度和运动方向。
2.2 数据处理不过，发射和接收可不是全部。
收到数据后，雷达还要经过一番“加工”，才能给我们提供准确的信息。
就像做饭一样，食材不够新鲜，做出来的菜可就没味儿了！雷达的数据处理系统会将这些信号转换成图像，显示在显示屏上。
你会看到一幅幅五颜六色的图，绿的代表小雨，黄的代表中雨，红的则是大雨，简直是一幅“天气艺术画”！而且，这些图像还会动态更新，让你能随时掌握天气变化，真的是科技的力量啊！3. 雷达的参数3.1 重要参数当然，天气雷达还有一堆技术参数，这些可都是关键的“秘笈”哦。
首先是“探测范围”，也就是雷达能探测多远的距离。
一般来说，大多数天气雷达的探测范围在几百公里到几千公里之间，够让你提前做好准备，不至于被突如其来的暴风雨打个措手不及。
接下来是“空间分辨率”，这个听起来很高大上，其实就是雷达能分辨出多小的天气现象。
好的雷达可以把雨滴的分布清晰地显示出来，让你一目了然。
3.2 效率与精度再说说“探测时间”，这个可是个好玩意儿。

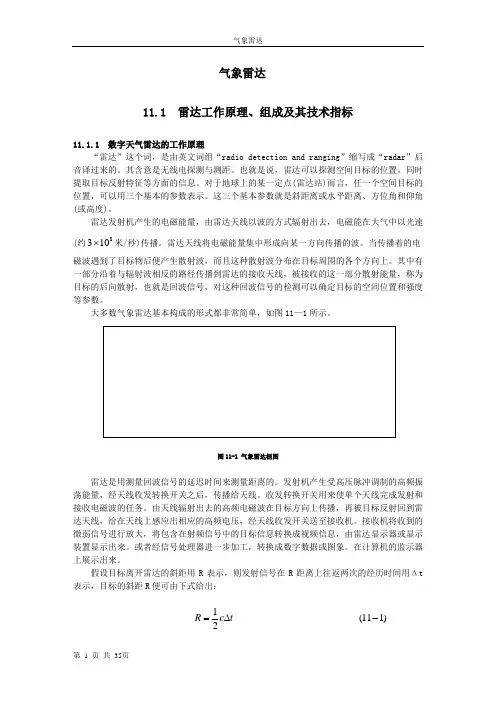

气象雷达11.1 雷达工作原理、组成及其技术指标11.1.1 数字天气雷达的工作原理“雷达”这个词，是由英文词组“radio detection and ranging ”缩写成“radar ”后 音译过来的。
其含意是无线电探测与测距。
也就是说，雷达可以探测空间目标的位置。
同时 提取目标反射特征等方面的信息。
对于地球上的某一定点(雷达站)而言，任一个空间目标的 位置，可以用三个基本的参数表示。
这三个基本参数就是斜距离或水平距离、方位角和仰角 (或高度)。
雷达发射机产生的电磁能量，由雷达天线以波的方式辐射出去，电磁能在大气中以光速 (约8103⨯米/秒)传播。
雷达天线将电磁能量集中形成向某一方向传播的波。
当传播着的电 磁波遇到了目标物后便产生散射波，而且这种散射波分布在目标周围的各个方向上。
其中有 一部分沿着与辐射波相反的路径传播到雷达的接收天线，被接收的这一部分散射能量，称为 目标的后向散射，也就是回波信号，对这种回波信号的检测可以确定目标的空间位置和强度 等参数。
大多数气象雷达基本构成的形式都非常简单，如图11—1所示。
图11-1 气象雷达框图雷达是用测量回波信号的延迟时间来测量距离的。
发射机产生受高压脉冲调制的高频振 荡能量，经天线收发转换开关之后，传播给天线。
收发转换开关用来使单个天线完成发射和 接收电磁波的任务。
由天线辐射出去的高频电磁波在目标方向上传播，再被目标反射回到雷 达天线，给在天线上感应出相应的高频电压，经天线收发开关送至接收机。
接收机将收到的 微弱信号进行放大，将包含在射频信号中的目标信息转换成视频信息，由雷达显示器或显示 装置显示出来。
或者经信号处理器进一步加工，转换成数字数据或图象。
在计算机的监示器 上展示出来。
假设目标离开雷达的斜距用R 表示，则发射信号在R 距离上往返两次的经历时间用Δt 表示，目标的斜距R 便可由下式给出：)111(21-∆=t c R其中C是光速。
雷达气象原理
雷达是一种利用电磁波进行探测和测量的设备，常用于气象领域。
它的工作原理是利用电磁波的特性，通过发送高频电磁信号，然后接收并分析回波信号，从而确定目标物体的位置、速度和形态。
雷达的发射部分主要由发射源和发射天线组成。
发射源产生高频电磁信号，而发射天线将信号辐射出去。
当电磁波遇到目标物体时，一部分信号会被目标物体吸收，而另一部分信号则会被散射或反射回来。
雷达的接收部分包括一个接收天线、一个接收器和信号处理系统。
接收天线负责接收回波信号，接收器将信号放大并转换为电信号，而信号处理系统则对接收到的信号进行处理和分析。
根据回波信号的时间延迟和频率偏移，气象雷达可以确定目标物体的距离、速度和径向流动。
通过连续的扫描和测量，雷达可以绘制出目标物体的位置和运动轨迹，从而实现对气象现象的观测和预测。
在气象领域，雷达主要用于测量降水的强度、类型和分布。
通过分析回波信号的强度和反射率，可以确定降水的强度和类型，如雨、雪或冰雹。
此外，雷达还可以提供风暴的位置、运动和形态等信息，帮助气象学家预测和监测气象灾害，如暴风雨、龙卷风和暴雪。
总之，雷达是一种基于电磁波原理的气象探测设备，通过发送
和接收电磁信号来测量目标物体的位置、速度和形态。
在气象领域，雷达被广泛应用于降水观测和气象灾害预测等方面。
天⽓雷达原理第⼀章我国新⼀代天⽓雷达原理⼀、了解新⼀代天⽓雷达的三个组成部分和功能新⼀代天⽓雷达系统由三个主要部分构成：雷达数据采集⼦系统（RDA）、雷达产品⽣成⼦系统（RPG）、主⽤户处理器（PUP）。
⼆、了解电磁波的散射、衰减、折射散射：当电磁波束在⼤⽓中传播，遇到空⽓分⼦、⼤⽓⽓溶胶、云滴和⾬滴等悬浮粒⼦时，⼊射电磁波会从这些粒⼦上向四⾯⼋⽅传播开来，这种现象称为散射。
衰减：电磁波能量沿传播路径减弱的现象称为衰减，造成衰减的物理原因是当电磁波投射到⽓体分⼦或云⾬粒⼦时，⼀部分能量被散射，另⼀部分能量被吸收⽽转变为热能或其他形式的能量。
折射：电磁波在真空中是沿直线传播的，⽽在⼤⽓中由于折射率分布的不均匀性（密度不同、介质不同），使电磁波传播路径发⽣弯曲的现象，称为折射。
三、了解雷达⽓象⽅程其中Pr表⽰雷达接收功率，Z为雷达反射率，r为⽬标物距雷达的距离。
Pt表⽰雷达发射功率，h为雷达照射深度，G为天线增益，θ、φ表⽰⽔平和垂直波宽，λ表⽰雷达波长，K表⽰与复折射指数有关的系数，C为常数，之决定于雷达参数和降⽔相态。
四、了解距离折叠最⼤不模糊距离：最⼤不模糊距离是指⼀个发射脉冲在下⼀个发射脉冲发出前能向前⾛并返回雷达的最长距离，Rmax=0.5c/PRF, c为光速，PRF为脉冲重复频率。
距离折叠是指雷达对雷达回波位置的⼀种辨认错误。
当距离折叠发⽣时，雷达所显⽰的回波位置的⽅位⾓是正确的，但距离是错误的（但是可预计它的正确位置）。
当⽬标位于最⼤不模糊距离（Rmax）以外时，会发⽣距离折叠。
换句话说，当⽬标物位于Rmax之外时，雷达却把⽬标物显⽰在Rmax以内的某个位置，我们称之为‘距离折叠’。
五、理解雷达探测原理。
反射率因⼦Z值的⼤⼩，反映了⽓象⽬标内部降⽔粒⼦的尺度和数密度，反射率越⼤，说明单位体积中，降⽔粒⼦的尺度⼤或数量多，亦即反映了⽓象⽬标强度⼤。
反射率因⼦（回波强度）：Z??N(D)D6dD63即反射率因⼦为单位体积内中降⽔粒⼦直径6次⽅的总和。
天气雷达天气雷达是一种用来探测和追踪天气现象的仪器。
它可以通过无线电波的反射和散射来确定附近的降水、风暴和其他天气现象。
天气雷达的使用广泛，不仅用于天气预报，还可以在气象灾害警报和航空领域等方面发挥重要作用。
天气雷达的工作原理是由无线电信号发送和接收的方式来实现的。
雷达发送出的无线电波会遇到附近的降水或其他物体，并被物体反射回来。
雷达接收到返回的信号后，通过分析信号的强度、频率和速度差来确定降水的位置、强度和移动方向等信息。
天气雷达的主要组成部分包括发射器、接收器、天线和信号处理系统。
发射器将无线电信号发送到天空中，形成一个无线电波束。
当波束与降水或其他物体相遇时，部分能量会被物体散射回来并被接收器接收到。
接收器将接收到的信号传输到信号处理系统，进一步处理和分析数据，然后将结果以图形或数字形式显示出来。
天气雷达可以提供许多有用的信息，如降水的类型、强度和移动速度等。
这些信息对于天气预报和气象灾害预警非常重要。
通过分析雷达数据，气象学家可以确定预测降水的时间、地点和强度，以及风暴和龙卷风等天气现象的发展趋势。
这使得天气预报更加精确可靠，并有助于采取适当的预防措施。
除了天气预报，天气雷达还在航空领域发挥着重要作用。
机场和航空公司可以利用雷达数据来监测飞行线路上的天气情况，以便做出适当的调整。
这有助于提高飞行安全性，并避免由于恶劣天气条件造成的延误和事故风险。
此外，天气雷达还可以用于气象研究和气候模拟等领域，为科学家提供详细的天气和气候数据。
然而，天气雷达也存在一些局限性。
由于无线电波的传播特性，雷达的有效范围通常有限。
此外，复杂的地形、建筑物和植被等因素也可能影响雷达信号的质量和可靠性。
因此，在一些偏远地区或具有复杂地貌的地区，天气雷达的使用可能会受到限制。
总的来说，天气雷达是一种重要的气象设备，用于探测和追踪天气现象。
它的使用广泛，不仅对天气预报和气象灾害预警有帮助，而且在航空领域和科学研究中也起着重要作用。

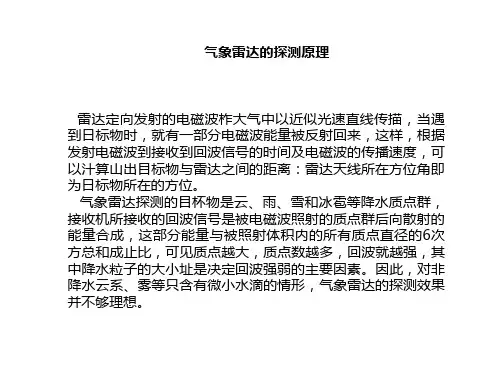

气象雷达探测原理简析气象雷达是一种用来探测大气中降水、云体、风场等信息的重要设备。
它通过发射微波信号，接收回波信号，并对其进行分析和处理，得出有关大气变化的数据，以便气象预报和气象研究等方面的应用。
本文将就气象雷达的探测原理进行简析，以便读者更好地了解其工作原理和应用原理。
1. 气象雷达的工作原理气象雷达的探测原理主要依靠反射原理。
雷达向大气中发射微波信号，当信号遇到了云层或降水等物体，就会被部分或全部反射回来，回波信号会被雷达接收并记录。
这些回波信号的反射强度与云体或降水的特性有关，如其大小、形状、密度、含水量等等。
因此，通过对回波信号进行分析和处理，就能够了解到大气中云体和降水的情况，并从而进行气象预报和研究等工作。
2. 气象雷达的组成和特点气象雷达主要由发射机、接收机、发射天线和接收天线等组成。
发射机产生微波信号，经由发射天线向空气中发射出去；接收天线接收回波信号，经由接收机放大、处理等，最后反映到显示屏上。
其中，发射机需要高功率、高稳定性和快速调制等能力，以便发射强信号；接收机需要高信噪比，以便接受弱信号并获得高分辨率的回波信号。
气象雷达的特点是能够对大气中云体、降水和其他大气变化进行实时、高精度地探测和监测。
其能够在远距离和广范围内进行探测工作，并能够快速反映气象变化，以协助气象预报和防灾减灾等工作。
同时，气象雷达也可以与其他气象设备（如气象卫星、民用雷达等）配合使用，进行更加全面、深入的气象监测和预报工作。
3. 气象雷达的应用原理气象雷达主要应用于气象预报和气象研究等方面。
在气象预报中，气象雷达可以实时监测大气中的云体和降水，以预报未来天气情况。
通过对云体和降雨的形态、密度和降水量等特性进行分析和处理，可以获得更加准确和精细的预报数据，为公众和决策者提供重要的气象信息。
在气象研究中，气象雷达可以对大气中的云形态、降水分布和风场等进行实时监测和分析。
通过对回波信号的处理和分析，可以得出关于云体和降水特性、风速和风向等信息，为气象科学家和研究人员提供关键的数据和资料，以推动气象研究的进展和发展。
