气象雷达原理及故障维护气象雷达是一种用来探测大气中降水和颗粒物的仪器，它可以通过发送和接收雷达波来获取目标物体的位置和速度等信息。
气象雷达不仅对气象预报和天气监测有着重要的作用，同时也为灾害预警和空中交通提供了重要的支持。
气象雷达的运行状态对于保障社会生活和生产的稳定具有重要意义。
本文就将介绍气象雷达的工作原理以及常见的故障维护方法。
一、气象雷达的工作原理气象雷达的工作原理主要是利用雷达波与目标物件的相互作用来实现探测和测距。
具体来说，气象雷达会产生一束高频雷达波，然后通过天线发送到大气中。
当这些雷达波碰到降水或者颗粒物时，部分的波会被散射回来，然后由天线接收并转换成信号。
通过分析接收到的信号，可以确定目标物体的位置、数量、速度等信息。
在大气雷达的干涉探测领域中，对大气风场的定量观测以及重要的降水要素的诊断都离不开气象雷达的工作原理。
气象雷达通过测量回波的强度和时延，可以得到不同粒子的径向分布、速度和大小，从而实现对降水的定量观测。
气象雷达的工作原理还可以帮助人们了解天气状况，从而为预警和预报工作提供准确的数据支持。
二、气象雷达的故障维护虽然气象雷达在天气预报和监测中具有重要作用，但是在长时间使用过程中也会出现一些故障，如信号衰减、天线损坏、设备老化等。
对气象雷达进行定期的维护和检查就显得尤为重要。
以下是常见的气象雷达故障及相应的维护方法：1. 信号衰减信号衰减是指雷达信号在传输过程中逐渐减弱的现象，这会导致探测精度下降。
信号衰减的原因可能是天线驻波比过高、接收机增益不足、传输线路不良等。
为了减少信号衰减，可以定期对天线、接收机和传输线路进行检查和维护，确保其正常工作和良好的状态。
2. 天线损坏天线是气象雷达的核心部件之一，如果天线出现了损坏会直接影响到雷达的正常工作。
天线损坏的表现可能是天线方向偏离、发射功率下降等。
在发现天线损坏时，需要及时更换或修复天线，以保障雷达的正常运行。
3. 设备老化设备老化是指由于长时间使用或者环境因素导致雷达设备出现老化现象，如部件磨损、连接松动等。

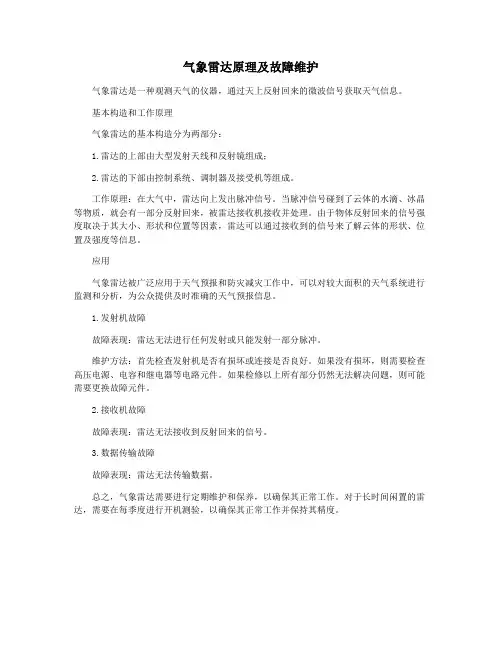

气象雷达原理及故障维护
气象雷达是一种观测天气的仪器，通过天上反射回来的微波信号获取天气信息。
基本构造和工作原理
气象雷达的基本构造分为两部分：
1.雷达的上部由大型发射天线和反射镜组成；
2.雷达的下部由控制系统、调制器及接受机等组成。
工作原理：在大气中，雷达向上发出脉冲信号。
当脉冲信号碰到了云体的水滴、冰晶等物质，就会有一部分反射回来，被雷达接收机接收并处理。
由于物体反射回来的信号强度取决于其大小、形状和位置等因素，雷达可以通过接收到的信号来了解云体的形状、位置及强度等信息。
应用
气象雷达被广泛应用于天气预报和防灾减灾工作中，可以对较大面积的天气系统进行监测和分析，为公众提供及时准确的天气预报信息。
1.发射机故障
故障表现：雷达无法进行任何发射或只能发射一部分脉冲。
维护方法：首先检查发射机是否有损坏或连接是否良好。
如果没有损坏，则需要检查高压电源、电容和继电器等电路元件。
如果检修以上所有部分仍然无法解决问题，则可能需要更换故障元件。
2.接收机故障
故障表现：雷达无法接收到反射回来的信号。
3.数据传输故障
故障表现：雷达无法传输数据。
总之，气象雷达需要进行定期维护和保养，以确保其正常工作。
对于长时间闲置的雷达，需要在每季度进行开机测验，以确保其正常工作并保持其精度。
顺风耳----气象雷达3.1 探测原理气象雷达的基本工作原理与一般的雷达相同，可以概括地描述为：它间歇性地向空中发射电磁波列（称为探测脉冲），然后接收被气象目标散射回来的电磁波列（称为回波信号），并在荧光屏上显示出来，从而确定气象目标的空间位置和特性。
在雷达探测中，目标的空间位置是用离雷达站的直线距离r 、相对于雷达站的仰角α和方位角β来表示的，见图3.1。
图3.1 目标空间位置的确定3.1.1 目标距离的测定目标离雷达的距离r 是根据电磁波的传播速度和探测脉冲与回波信号之间的时间间隔Δt 来确定的。
电磁波在大气中的传播速度与在真空中稍有不同，但对测距精度的影响很小，故仍可取c=3×108m/s 。
因此： t c r ∆=21 (3.1)通常，时间间隔以μs 为单位，故上式可写成：r=0.15Δt (km) (3.2)或 r=150Δt (m) (3.3)3.1.2 目标方位角和仰角的测定目标的方位角和仰角的测定是依靠天线的方向性来实现的。
天气雷达的天线具有很强的方向性，它能将探测脉冲的能量集中地向某一方向发射。
同样，它也只能接收沿同一方向来的回波信号。
所以，只有当天线对准目标时，才能接收到目标的回波信号。
根据这一原理，当发现目标时，天线所在的方位角和仰角就是目标相对于雷达的方位角和仰角。
3.1.3 目标特性的测定气象目标对雷达电磁波的散射是雷达探测大气的基础。
大气中引起雷达波散射的主要物质是大气介质，云、降水粒子等。
其中大气介质的散射与反射包括大气气体分子的散射，以及大气介质折射指数分布不均匀引起的散射与反射。
云、降水粒子的散射情况随相态、几何形状不同而异，表示气象目标散射特性的物理量有雷达截面，即后向散射截面，雷达反射率以及雷达反射率因子。
雷达回波功率是由有效照射体积内所有气象目标产生的。
有的雷达在大气中的无云区，或在由不可能被探测到的很小粒子所组成的云区内能探测到回波，说明这种雷达的灵敏度很高，探测到的回波称为晴空回波。

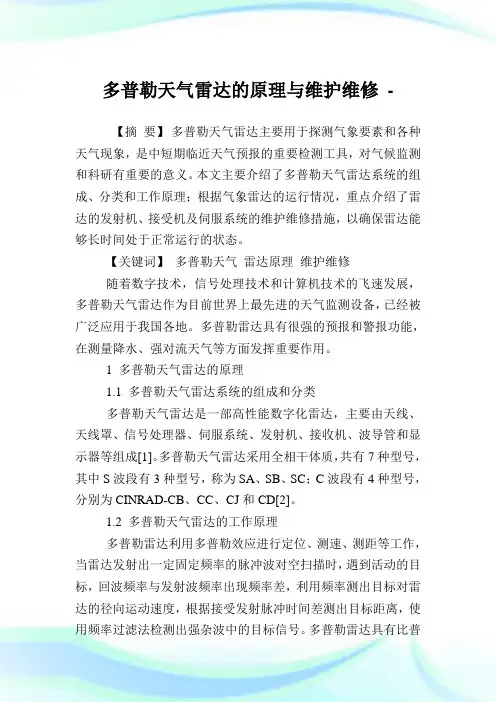

多普勒天气雷达的原理与维护维修-【摘要】多普勒天气雷达主要用于探测气象要素和各种天气现象，是中短期临近天气预报的重要检测工具，对气候监测和科研有重要的意义。
本文主要介绍了多普勒天气雷达系统的组成、分类和工作原理；根据气象雷达的运行情况，重点介绍了雷达的发射机、接受机及伺服系统的维护维修措施，以确保雷达能够长时间处于正常运行的状态。
【关键词】多普勒天气雷达原理维护维修随着数字技术，信号处理技术和计算机技术的飞速发展，多普勒天气雷达作为目前世界上最先进的天气监测设备，已经被广泛应用于我国各地。
多普勒雷达具有很强的预报和警报功能，在测量降水、强对流天气等方面发挥重要作用。
1 多普勒天气雷达的原理1.1 多普勒天气雷达系统的组成和分类多普勒天气雷达是一部高性能数字化雷达，主要由天线、天线罩、信号处理器、伺服系统、发射机、接收机、波导管和显示器等组成[1]。
多普勒天气雷达采用全相干体质，共有7种型号，其中S波段有3种型号，称为SA、SB、SC；C波段有4种型号，分别为CINRAD-CB、CC、CJ和CD[2]。
1.2 多普勒天气雷达的工作原理多普勒雷达利用多普勒效应进行定位、测速、测距等工作，当雷达发射出一定固定频率的脉冲波对空扫描时，遇到活动的目标，回波频率与发射波频率出现频率差，利用频率测出目标对雷达的径向运动速度，根据接受发射脉冲时间差测出目标距离，使用频率过滤法检测出强杂波中的目标信号。
多普勒雷达具有比普通雷达更强的抗干扰能力[3]。
2 多普勒天气雷达系统的维护维修以下重点介绍多普勒天气雷达系统的几种典型日常维护及故障排除方法。
2.1 发射机系统的维护与故障维修对于多普勒天气雷达发射机的维护首先要保证各风机工作正常。
如果风机有异响先看风流量是否下降，没有下降，滴少许润滑油即可。
若风流量下降，要及时更换。
风机停转时，首先检查相应保险丝，有时会因保险丝烧毁出现风机停转现象。
为了防止故障的发生，可进行防御性维护，主要是定期清洁发射机柜进风口、出风口和聚焦线圈进风口滤尘网上的灰尘，检查控制板上指示灯的功能，定期检查脉冲变压器油箱中的介电强度，及电表读数和测试点波形、参数等[4-5]。

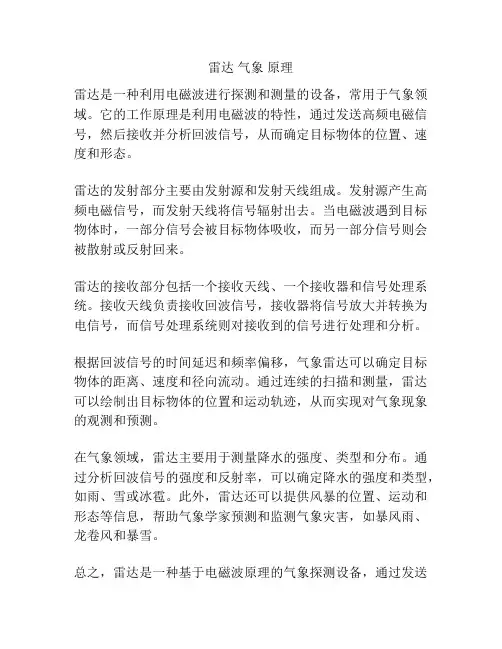

雷达气象原理
雷达是一种利用电磁波进行探测和测量的设备，常用于气象领域。
它的工作原理是利用电磁波的特性，通过发送高频电磁信号，然后接收并分析回波信号，从而确定目标物体的位置、速度和形态。
雷达的发射部分主要由发射源和发射天线组成。
发射源产生高频电磁信号，而发射天线将信号辐射出去。
当电磁波遇到目标物体时，一部分信号会被目标物体吸收，而另一部分信号则会被散射或反射回来。
雷达的接收部分包括一个接收天线、一个接收器和信号处理系统。
接收天线负责接收回波信号，接收器将信号放大并转换为电信号，而信号处理系统则对接收到的信号进行处理和分析。
根据回波信号的时间延迟和频率偏移，气象雷达可以确定目标物体的距离、速度和径向流动。
通过连续的扫描和测量，雷达可以绘制出目标物体的位置和运动轨迹，从而实现对气象现象的观测和预测。
在气象领域，雷达主要用于测量降水的强度、类型和分布。
通过分析回波信号的强度和反射率，可以确定降水的强度和类型，如雨、雪或冰雹。
此外，雷达还可以提供风暴的位置、运动和形态等信息，帮助气象学家预测和监测气象灾害，如暴风雨、龙卷风和暴雪。
总之，雷达是一种基于电磁波原理的气象探测设备，通过发送
和接收电磁信号来测量目标物体的位置、速度和形态。
在气象领域，雷达被广泛应用于降水观测和气象灾害预测等方面。
气象雷达探测原理及应用范围气象雷达是一种基于雷达原理来探测大气状态、气象现象和天气变化的机器设备。
它主要利用电磁波在大气中的传播特性，通过接收和处理反射回来的信号来获取气象信息。
本文将从气象雷达的基本原理、技术参数和应用范围三个方面来介绍气象雷达。
一、气象雷达的基本原理气象雷达探测大气的原理是依靠扫描大气中的微小水滴、降水、云和其它物质所反射回来的电磁波信号。
当雷达发射的脉冲波束与某种物质相遇后，该物质会吸收或者在其表面产生反射，反射回来的信号被接收机接收。
通过计算发射和接收信号之间的时差，就可以确定障碍物与雷达的距离。
进一步做相位比较、功率谱分析等处理，就可以获取更加详细的气象信息。
二、气象雷达的技术参数气象雷达的技术参数有很多，我们挑选一些比较重要的来介绍。
1.雷达频率雷达频率是指雷达信号所使用的电磁波频率。
国际上常用的气象雷达频率范围一般在 3GHz - 35GHz 之间。
这个范围内的频率不仅可以在短距离内传播，而且对反射信号的灵敏度和分辨率都有较好的表现。
2.雷达脉冲宽度雷达脉冲宽度是指雷达发射的信号在时间上的长度。
对于气象雷达来说，脉冲宽度一般控制在 0.5 微秒左右，因为这会使得雷达系统的分辨率变得更加细致，可以更清晰地识别降水的形态和密度。
3.天线参数天线是气象雷达的核心部件，它对气象雷达系统的性能和运行稳定性都有着至关重要的作用。
天线的参数主要包括天线方向图、增益、波束宽度等。
天线的方向图表现了天线在地球空间中能接受来自不同方向的信号的能力。
增益则表示天线接受信号的灵敏度，波束宽度则是用来描述信号分辨率的参数。
三、气象雷达的应用范围气象雷达以其高效快捷、准确可靠的特点已经成为气象监测预警、农林牧业生产、水利、交通运输、环境保护等多个行业的重要技术手段。
主要的应用范围包括：1.气象监测预警通过气象雷达可以及时有效地监测和预测各种天气现象，包括暴雨、雪灾、雷暴、霜冻等等。
这些预警信息对于有关部门和群众可采取及时的防护措施，避免或减轻极端天气所带来的不利影响。
天⽓雷达原理第⼀章我国新⼀代天⽓雷达原理⼀、了解新⼀代天⽓雷达的三个组成部分和功能新⼀代天⽓雷达系统由三个主要部分构成：雷达数据采集⼦系统（RDA）、雷达产品⽣成⼦系统（RPG）、主⽤户处理器（PUP）。
⼆、了解电磁波的散射、衰减、折射散射：当电磁波束在⼤⽓中传播，遇到空⽓分⼦、⼤⽓⽓溶胶、云滴和⾬滴等悬浮粒⼦时，⼊射电磁波会从这些粒⼦上向四⾯⼋⽅传播开来，这种现象称为散射。
衰减：电磁波能量沿传播路径减弱的现象称为衰减，造成衰减的物理原因是当电磁波投射到⽓体分⼦或云⾬粒⼦时，⼀部分能量被散射，另⼀部分能量被吸收⽽转变为热能或其他形式的能量。
折射：电磁波在真空中是沿直线传播的，⽽在⼤⽓中由于折射率分布的不均匀性（密度不同、介质不同），使电磁波传播路径发⽣弯曲的现象，称为折射。
三、了解雷达⽓象⽅程其中Pr表⽰雷达接收功率，Z为雷达反射率，r为⽬标物距雷达的距离。
Pt表⽰雷达发射功率，h为雷达照射深度，G为天线增益，θ、φ表⽰⽔平和垂直波宽，λ表⽰雷达波长，K表⽰与复折射指数有关的系数，C为常数，之决定于雷达参数和降⽔相态。
四、了解距离折叠最⼤不模糊距离：最⼤不模糊距离是指⼀个发射脉冲在下⼀个发射脉冲发出前能向前⾛并返回雷达的最长距离，Rmax=0.5c/PRF, c为光速，PRF为脉冲重复频率。
距离折叠是指雷达对雷达回波位置的⼀种辨认错误。
当距离折叠发⽣时，雷达所显⽰的回波位置的⽅位⾓是正确的，但距离是错误的（但是可预计它的正确位置）。
当⽬标位于最⼤不模糊距离（Rmax）以外时，会发⽣距离折叠。
换句话说，当⽬标物位于Rmax之外时，雷达却把⽬标物显⽰在Rmax以内的某个位置，我们称之为‘距离折叠’。
五、理解雷达探测原理。
反射率因⼦Z值的⼤⼩，反映了⽓象⽬标内部降⽔粒⼦的尺度和数密度，反射率越⼤，说明单位体积中，降⽔粒⼦的尺度⼤或数量多，亦即反映了⽓象⽬标强度⼤。
反射率因⼦（回波强度）：Z??N(D)D6dD63即反射率因⼦为单位体积内中降⽔粒⼦直径6次⽅的总和。
气象雷达探测原理简析气象雷达是一种用来探测大气中降水、云体、风场等信息的重要设备。
它通过发射微波信号，接收回波信号，并对其进行分析和处理，得出有关大气变化的数据，以便气象预报和气象研究等方面的应用。
本文将就气象雷达的探测原理进行简析，以便读者更好地了解其工作原理和应用原理。
1. 气象雷达的工作原理气象雷达的探测原理主要依靠反射原理。
雷达向大气中发射微波信号，当信号遇到了云层或降水等物体，就会被部分或全部反射回来，回波信号会被雷达接收并记录。
这些回波信号的反射强度与云体或降水的特性有关，如其大小、形状、密度、含水量等等。
因此，通过对回波信号进行分析和处理，就能够了解到大气中云体和降水的情况，并从而进行气象预报和研究等工作。
2. 气象雷达的组成和特点气象雷达主要由发射机、接收机、发射天线和接收天线等组成。
发射机产生微波信号，经由发射天线向空气中发射出去；接收天线接收回波信号，经由接收机放大、处理等，最后反映到显示屏上。
其中，发射机需要高功率、高稳定性和快速调制等能力，以便发射强信号；接收机需要高信噪比，以便接受弱信号并获得高分辨率的回波信号。
气象雷达的特点是能够对大气中云体、降水和其他大气变化进行实时、高精度地探测和监测。
其能够在远距离和广范围内进行探测工作，并能够快速反映气象变化，以协助气象预报和防灾减灾等工作。
同时，气象雷达也可以与其他气象设备（如气象卫星、民用雷达等）配合使用，进行更加全面、深入的气象监测和预报工作。
3. 气象雷达的应用原理气象雷达主要应用于气象预报和气象研究等方面。
在气象预报中，气象雷达可以实时监测大气中的云体和降水，以预报未来天气情况。
通过对云体和降雨的形态、密度和降水量等特性进行分析和处理，可以获得更加准确和精细的预报数据，为公众和决策者提供重要的气象信息。
在气象研究中，气象雷达可以对大气中的云形态、降水分布和风场等进行实时监测和分析。
通过对回波信号的处理和分析，可以得出关于云体和降水特性、风速和风向等信息，为气象科学家和研究人员提供关键的数据和资料，以推动气象研究的进展和发展。
