大跨度空间管桁架结构施工技术随着社会经济的发展和科技的进步，大跨度空间管桁架结构在建筑工程中得到了广泛的应用。

这种结构的施工过程涉及到多个环节和复杂的工艺，因此对施工技术提出了较高的要求。

本文将探讨大跨度空间管桁架结构的施工技术。

一、大跨度空间管桁架结构概述大跨度空间管桁架结构是一种具有独特魅力的建筑形式，其优美的曲线和宏伟的跨度为城市景观增添了新的元素。

这种结构由许多直杆或弧形杆组成，通过节点连接，形成了一种既具有刚度又具有美感的结构形式。

在建筑工程中，大跨度空间管桁架结构被广泛应用于体育场馆、会展中心、机场等大型公共建筑。

二、施工技术要点1、施工准备施工准备是确保工程顺利进行的前提。

在大跨度空间管桁架结构的施工过程中，首先要进行技术准备，包括熟悉图纸、编制施工方案、进行技术交底等。

同时，还要进行现场准备，包括平整场地、布置材料和设备等。

2、钢构件制作钢构件的制作是大跨度空间管桁架结构施工的关键环节之一。

钢构件的制作精度和质量直接影响到结构的安全性和稳定性。

因此，在制作过程中，要严格控制钢材的材质、尺寸、焊接质量等。

同时，要对制作好的钢构件进行质量检验，确保符合设计要求。

3、钢构件运输及安装钢构件运输及安装是大跨度空间管桁架结构施工的关键环节之二。

由于钢构件具有重量大、尺寸大、形状复杂等特点，因此对运输和安装提出了较高的要求。

在运输过程中，要合理安排运输路线和运输方式，确保钢构件的安全到达。

在安装过程中，要采用专业的起重设备和安装工人进行操作，确保钢构件安装的位置和精度符合设计要求。

4、现场焊接现场焊接是大跨度空间管桁架结构施工的关键环节之三。

由于大跨度空间管桁架结构的节点较多，因此需要大量的现场焊接工作。

在焊接过程中，要采用高质量的焊接材料和焊接工艺，确保焊接质量和安全性。

同时，要对焊接完成的焊缝进行质量检验，确保符合设计要求。

5、结构调试与验收结构调试与验收是大跨度空间管桁架结构施工的最后环节。

大跨度钢结构桁架整体提升施工工法大跨度钢结构桁架整体提升施工工法一、前言大跨度钢结构桁架整体提升施工工法是一种应用于大型建筑工程中的先进施工技术，通过整体提升的方式将钢结构桁架安装到预定位置，具有施工效率高、质量可控、安全可靠等优点。

二、工法特点1. 施工效率高：利用整体提升的方式可以将大跨度钢结构桁架一次性安装到位，避免了逐段组装的繁琐过程，提高了施工效率。

2. 质量可控：整体提升施工能够保证钢结构桁架的整体性和一致性，避免了由于拼装过程中产生的尺寸误差和接头强度不足等问题。

3. 安全可靠：利用整体提升施工方式，降低了施工现场的危险性，减少了高空作业和高风险作业的时间和频率，提高了工人的安全系数。

三、适应范围大跨度钢结构桁架整体提升施工工法适用于各类大型建筑工程，特别是那些要求结构整体性和施工进度的工程，如体育馆、展览中心、机场大厅等。

四、工艺原理采用大跨度钢结构桁架整体提升施工工法时，需要首先进行详细的工程测量和设计，确定提升方案和提升轨道。

在施工过程中，需要采取多项技术措施，包括施工设备的选择与调试、搭设提升轨道、提升控制技术等，以实现工法的成功应用。

五、施工工艺大跨度钢结构桁架整体提升施工工法的具体施工工艺包括以下几个阶段：1. 基础准备：确保施工场地平整，并按照设计要求搭设起提升轨道。

2. 提升之前准备：安装起重设备，进行设备调试和安全检查。

3. 支撑装置设置：在桁架下方安装支撑装置，以保证整体提升过程中的稳定性。

4. 钢结构桁架整体提升：通过起重设备将钢结构桁架整体提升到预定位置。

5. 安装调整：在提升到位后，进行调整和固定，确保钢结构桁架的水平度和垂直度。

6. 拆除支撑装置：在整体提升完成后，拆除支撑装置，完成钢结构桁架的安装。

六、劳动组织在大跨度钢结构桁架整体提升施工工法中，需要组织一支高效的施工队伍，包括项目经理、技术人员、操作工等，确保施工过程的顺利进行。

七、机具设备该工法所需的机具设备包括起重机、电动葫芦、调整工具等。

屋面大跨度钢管桁架现场拼装整体吊装施工工法1.前言近年来，随着建筑对空间大跨度要求的不断提高，钢管结构得到了越来越广泛的应用。

钢管桁架是钢管结构中的重要一种，它是桁架结构采用钢管构成的一种结构形式，由于该结构适应性较强，近年来在大跨空间结构中得到了广泛的应用。

2.工法特点大跨度屋面钢管桁架整体吊装施工技术与其他吊装方法（高空散装法、空中拼接法等）相比具有施工方法简洁、成本低、工期短、工程质量易保证等特点，施工过程中不用搭设满堂脚手架。

为保证大跨度屋面钢管桁架精度，在厂内先按整体拼装桁架标准进行制作，然后在按设计要求进行上下弦的切割分段，即提前进行预拼装的工作，这样可以保证现场拼装时构件整体的尺寸准确性。

此安装工艺可保证管桁架构件的拼装精度，可以实现流水作业，减少安装误差，缩短安装时间。

3.适用范围本工法适用于满足大型吊车起吊要求的大型场馆钢管桁架屋面工程吊装施工。

4.工艺原理据工程构件特点并结合现场实际情况（场馆内顶板受力小，吊车无法进入场馆内顶板上吊装施工，但由于桁架单位面积自重轻，桁架拼装可利用混凝土顶板，可解决现场无多余拼装场地问题），同时根据以往类似施工总结的经验，采取每榀主桁架采用楼面整榀拼装，整榀空中转体吊装。

每榀主桁架采用一台汽车吊起吊，一台汽车吊辅助吊装支撑，从东往西逐榀递进行吊装。

5.施工流程及操作要点5.1 施工工艺流程确定吊车站位、型号及吊点位置→分段钢管桁架进场→验收→焊接拼装→吊点及缆风绳绑扎→起吊→对孔、安装螺栓→安装桁架间垂直支撑→松钩进行下一榀桁架吊装5.2 操作要点（以工程实例为例）5.2.1 安装前的准备工作(1)吊车站位选择吊车站位选择应遵循以下原则：1）吊车坐落位置尺寸应满足吊车支腿全伸时所需尺寸。

2）吊车坐落位置应尽量远离基坑边缘。

3）吊车站位应选择现场地质较好位置，如经验算地基承载力不满足要求还应对地基进行加固处理。

(2)吊车型号位置确定1）吊装荷载及吊装作业半径的确定在确定吊车型号及吊点位置前，应明确本工程需吊装桁架重量、最大作业半径及吊装高度，现以工程实例为例进行说明，本工程桁架重量为6.5t，最大作业半径42m，桁架底标高16.200m，经计算所需臂长51.6m。

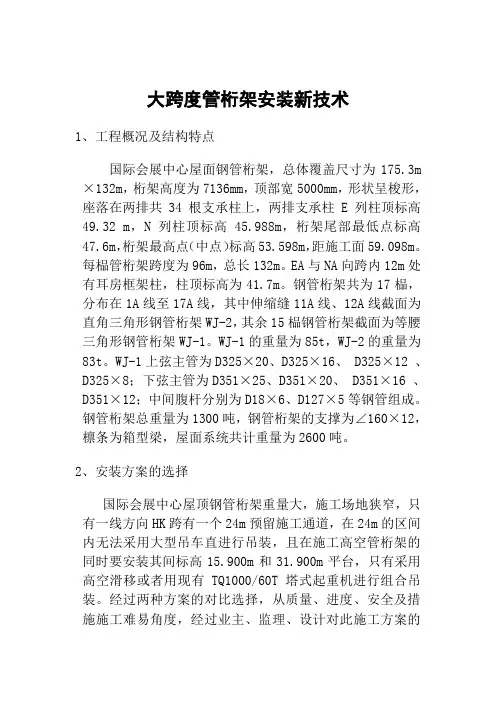

大跨度管桁架安装新技术1、工程概况及结构特点国际会展中心屋面钢管桁架，总体覆盖尺寸为175.3m ×132m，桁架高度为7136mm，顶部宽5000mm，形状呈梭形，座落在两排共34根支承柱上，两排支承柱E列柱顶标高49.32 m，N列柱顶标高45.988m，桁架尾部最低点标高47.6m，桁架最高点（中点）标高53.598m，距施工面59.098m。

每榀管桁架跨度为96m，总长132m。

EA与NA向跨内12m处有耳房框架柱，柱顶标高为41.7m。

钢管桁架共为17榀，分布在1A线至17A线，其中伸缩缝11A线、12A线截面为直角三角形钢管桁架WJ-2，其余15榀钢管桁架截面为等腰三角形钢管桁架WJ-1。

WJ-1的重量为85t，WJ-2的重量为83t。

WJ-1上弦主管为D325×20、D325×16、 D325×12 、D325×8；下弦主管为D351×25、D351×20、 D351×16 、D351×12；中间腹杆分别为D18×6、D127×5等钢管组成。

钢管桁架总重量为1300吨，钢管桁架的支撑为∠160×12，檩条为箱型梁，屋面系统共计重量为2600吨。

2、安装方案的选择国际会展中心屋顶钢管桁架重量大，施工场地狭窄，只有一线方向HK跨有一个24m预留施工通道，在24m的区间内无法采用大型吊车直进行吊装，且在施工高空管桁架的同时要安装其间标高15.900m和31.900m平台，只有采用高空滑移或者用现有TQ1000/60T塔式起重机进行组合吊装。

经过两种方案的对比选择，从质量、进度、安全及措施施工难易角度，经过业主、监理、设计对此施工方案的反复讨论，大家一致同意使用高空组装法进行此次国际会展中心屋面管桁架的安装。

3、高空组装法方案3.1、施工条件：EANA列柱柱顶施工完毕，强度达到设计要求。

大跨度钢结构桁架吊装施工工法
施工前的准备工作：
1.设计：根据桁架的尺寸和重量，设计合适的吊装方案，包括使用的吊装设备、吊装点的设置和吊装顺序等。

2.材料准备：根据设计要求，将桁架梁体进行预制和预装，同时准备好用于吊装的钢丝绳、吊装索具和吊装设备等。

3.现场准备：在施工现场进行地基处理，确保地基的承载力满足吊装要求，同时设置好吊装点和安全警示标志。

施工步骤：
1.吊装设备就位：将大型吊装设备（如起重机或塔吊）就位，确保其安全可靠。

2.吊装索具的设置：根据设计要求，将合适的吊装索具（如吊钩、吊锁、链条等）安装在桁架梁体的吊装点上，并仔细检查吊装索具的牢固度和安全性。

3.梁体起吊：根据吊装方案，使用吊机将桁架梁体缓慢地起吊，确保梁体的重心处于合适的位置，并逐步将其抬升到指定高度。

4.吊装调整：在梁体抬升到指定高度后，根据实际情况对吊装索具进行调整，使梁体保持水平。

5.吊装放置：当梁体达到预定位置后，通过缓慢放下梁体的方式进行吊装放置，并保证放置的位置准确。

6.吊装检查：在梁体放置之后，对吊装设备、吊装索具以及吊装点进行检查，确保其安全可靠，同时要检查梁体与其它组件的连接情况。

7.安全措施：施工过程中要注重安全，保持施工区域的人员和设备的安全距离，加强对吊装操作人员的监督和培训，确保施工安全。

大跨度钢结构桁架吊装施工工法是一种常用的施工方法，它可以减少现场焊接、热处理和补强等工序，提高施工效率。

然而，在实际施工过程中，需要注意吊装设备的选择、吊装索具的正确使用和吊装点的设置等问题，确保吊装过程的安全和顺利进行。

同时，也需要根据具体情况进行合理的调整和优化，以满足工程的要求。

大跨度钢构造桁架吊装施工工法1前言大跨度钢构造桁架吊装施工工法是我公司立足于既有机具装备，针对山区施工现场狭窄，通过施工安装工艺可行性研究、施工方案优化及调研工作，自行开发旳具有首创性和先进性旳施工工法。

本工法初次应用于攀钢新3#高炉易地大修工程，在狭窄旳施工场地，完毕了总长210m，单段跨度达75m重约184t旳钢构造通廊旳安装；应用于攀钢白马矿一期建安工程，获得了良好旳经济和社会效益。

实践证明，该工法技术先进，安全合用，经济社会效益明显。

新3#高炉上料主皮带钢构造通廊总重750t(不含顶部镀锌瓦及侧面雨搭部分) 横跨出铁场、主控楼等建筑物，截面尺寸4.95m×4.95m，总长209m，坡度10.92°，共提成三段四个支架。

2#、3#、4#支架顶部标高分别为33.381m、46.602m、59.904m，其中2#支架—3#支架段（第二段）和3#支架—4#支架段（第三段）跨长(节点长)分别为70m、75 m，4#支架设在高炉之上。

通廊示意见下图。

未组装成框架前单片钢构造桁架最重达68t ，其中，桁架上弦为焊接H 型钢450×450×20×30，下弦为焊接H 型钢450×450×18×24，材质均为Q345B 钢。

图4表1 通廊有关参数表对于这种大型桁架，特别是在现场狭窄并有建筑物阻隔条件下，虽然采用大型起重机吊装，其施工技术难度也是不言而喻旳，而片状钢构造桁架失稳控制又是必须重点考虑旳问题，3#支架介于中控楼与出铁场厂房之间，采用多机抬吊作业其安全风险性较大，在筛选了多种施工方案后，针对各桁架段及支架特点，结合既有旳技术和装备水平，研究采用分片加固吊装，两机、三机抬吊、临时架设高架桥以及增设临时支架旳施工措施完毕了本次施工。

并由此总结出了本工法。

2工法特点2.1 在狭窄旳施工场合，对大跨度钢构造桁架安装，由于地区限制，不能采用地面组对焊接，整体吊装旳措施。

大跨度钢桁架安装施工技术项目概况1.结构概况本工程采用双轴对称格局，工字形平面，地上7层，地下3层（含局部夹层），地上总建筑面积约9万㎡，地下约5.5万㎡，平面尺寸81m×200m，地上高度55m，地下室埋深23m。

地上1~4层为展厅，以上为多功能厅、过厅、影厅、教育用房等，地下1层为临展，地下2层为文物藏品库。

主体西侧及南北两侧为配套，属于纯地下建筑，其中西侧地下5层，西侧地下室埋深为27.5m，地下2~4层为6级（核）人防，地下1（夹）层、地下1层为影院及公共空间；南北两侧的配套地下3层，南北两侧地下室埋深22.5m，其中地下3层为人防，地下2层为公共区域，配套总建筑面积约9万㎡。

本工程主体结构采用钢筋混凝土剪力墙+劲性混凝土柱+钢梁框架+隔震体系。

劲性柱及核心筒钢骨柱分布于主楼区隔振层以上，主要截面形式包括焊接十字形、圆管、焊接箱形、H形截面等，最大板厚为50mm。

主楼1至7层梁均为钢梁，最大跨度27m，截面形式主要为焊接H型钢、焊接箱形，最大板厚为50mm。

屋面为波浪形桁架，杆件截面均为箱形。

本工程钢结构材质包括Q345B、Q345C、Q345GJC。

主楼1~7层楼板采用钢筋桁架楼承板。

5~7层设有梁上柱，柱间设有斜撑。

整体结构布置如图1所示。

图1 整体结构三维示意2.屋盖桁架概况屋盖结构顶部为大跨度桁架，桁架平面尺寸为99m×57.7m，桁架跨度分为37m和27m两种，27m跨范围设有2处单层结构，通过临时支撑胎架布置，桁架采用分段吊装方式进行安装，吊装单元采用工厂制作完成后运至现场，吊装单元之间的嵌补杆采用高空的散拼方式进行安装，加快了桁架安装速度，减少了现场焊接及材料资源浪费，提高了材料周转率。

创新技术原理临时支撑采用格构式支撑，可采用装配式或焊接的形式，由现场根据实际情况选用。

临时支撑应设置在分段对接位置正中，每个分段安装定位时确保有两个临时定位支点。

大跨度钢梁分段处支撑顶板设置焊接操作平台。

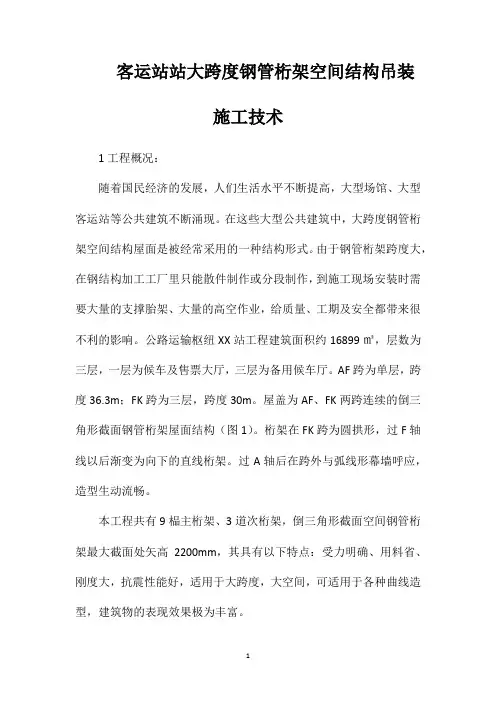

客运站站大跨度钢管桁架空间结构吊装施工技术1工程概况：随着国民经济的发展，人们生活水平不断提高，大型场馆、大型客运站等公共建筑不断涌现。

在这些大型公共建筑中，大跨度钢管桁架空间结构屋面是被经常采用的一种结构形式。

由于钢管桁架跨度大，在钢结构加工工厂里只能散件制作或分段制作，到施工现场安装时需要大量的支撑胎架、大量的高空作业，给质量、工期及安全都带来很不利的影响。

公路运输枢纽XX站工程建筑面积约16899㎡，层数为三层，一层为候车及售票大厅，三层为备用候车厅。

AF跨为单层，跨度36.3m；FK跨为三层，跨度30m。

屋盖为AF、FK两跨连续的倒三角形截面钢管桁架屋面结构（图1）。

桁架在FK跨为圆拱形，过F轴线以后渐变为向下的直线桁架。

过A轴后在跨外与弧线形幕墙呼应，造型生动流畅。

本工程共有9榀主桁架、3道次桁架，倒三角形截面空间钢管桁架最大截面处矢高2200mm，其具有以下特点：受力明确、用料省、刚度大，抗震性能好，适用于大跨度，大空间，可适用于各种曲线造型，建筑物的表现效果极为丰富。

在XX站工程中，我们针对屋面管桁架跨度大、重量大、质量要求高、工期紧的特点难点，成立了课题组，进行了分析研究、方案优选与优化、计算机模拟安装及验算，采用了“地面拼装、分段吊装、高空合拢”的钢桁架安装工艺，顺利地完成了XX站大跨度钢桁架及钢结构屋面的施工。

与传统的满堂胎架、高空散拼安装方法相比，有速度快、成本低、安全风险小、质量易控制的优势。

通过实践和总结，整理编制了本施工方法，对今后类似工程有一定借鉴作用。

2工艺特点2.1“地面拼装、分段吊装、高空合拢”的钢桁架安装工艺，即在地面进行桁架的组装和焊接，与在高空散件组装相比，作业条件改善，组装质量容易控制，安全风险降低，施工速度提高。

2.2可进行整榀桁架的组装，在焊接时留下分段接口不焊即形成分段，可以确保高空分段安装时接口的准确对接。

须根据选定的起重设备能力进行桁架的分段。

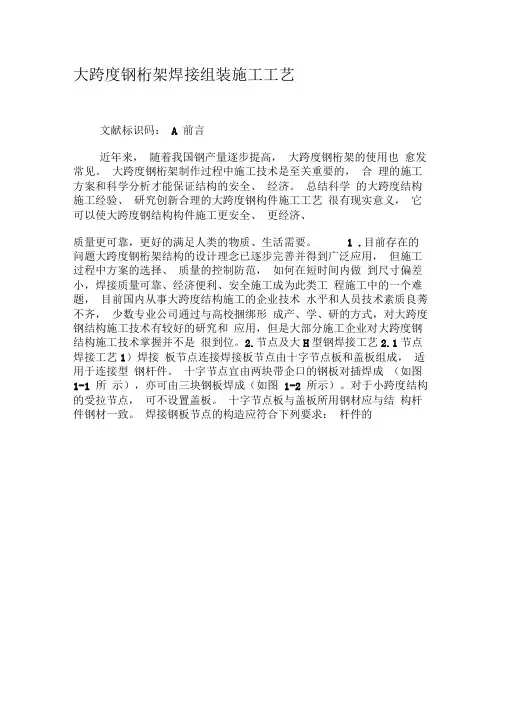

大跨度钢桁架焊接组装施工工艺文献标识码： A 前言近年来，随着我国钢产量逐步提高，大跨度钢桁架的使用也愈发常见。

大跨度钢桁架制作过程中施工技术是至关重要的，合理的施工方案和科学分析才能保证结构的安全、经济。

总结科学的大跨度结构施工经验、研究创新合理的大跨度钢构件施工工艺很有现实意义，它可以使大跨度钢结构构件施工更安全、更经济、质量更可靠，更好的满足人类的物质、生活需要。

1 .目前存在的问题大跨度钢桁架结构的设计理念已逐步完善并得到广泛应用，但施工过程中方案的选择、质量的控制防范，如何在短时间内做到尺寸偏差小，焊接质量可靠、经济便利、安全施工成为此类工程施工中的一个难题，目前国内从事大跨度结构施工的企业技术水平和人员技术素质良莠不齐，少数专业公司通过与高校捆绑形成产、学、研的方式，对大跨度钢结构施工技术有较好的研究和应用，但是大部分施工企业对大跨度钢结构施工技术掌握并不是很到位。

2.节点及大H型钢焊接工艺2.1节点焊接工艺1）焊接板节点连接焊接板节点由十字节点板和盖板组成，适用于连接型钢杆件。

十字节点宜由两块带企口的钢板对插焊成（如图1-1 所示），亦可由三块钢板焊成（如图1-2 所示）。

对于小跨度结构的受拉节点，可不设置盖板。

十字节点板与盖板所用钢材应与结构杆件钢材一致。

焊接钢板节点的构造应符合下列要求：杆件的中心线在节点处宜交于一点，否则应考虑其偏心影响；杆件与节点连接焊接的分布，应使焊缝截面的重心与杆件的重心重合，否则应考虑其偏心影响。

结构弦杆应与盖板和十字节点板共同连接，当结构跨度较小时，弦杆也可直接与十字节点板连接。

在焊接钢板节点中，节点板的厚度根据结构最大杆件内力确定，比连接杆件并应的厚度大2mm并不得小于6mm节点板的平面尺寸应适当考虑制作和装配的误差。

十字节点板的竖向焊缝应具有足够的承载力，并宜采用v 形或k形破口的对接焊接。

当采用角焊缝时，应保证焊缝承载力不低于母材。

焊缝钢板节点上，弦杆与腹杆、腹杆与腹杆之间以及杆端部与节点板中心线之间的间隙均不宜小于20mm如图1-3所示。

摘要：笔者结合自身所在过的工程实际，介绍大跨度钢桁架工程的施工技术，以期与同行交流。

关键词：钢结构施工大跨度1工程项目简介柳州籍体操世界冠军李宁在北京奥运会上点燃鸟巢主火炬的风采全球瞩目，柳州市拟在体育中心开建的体育馆将以李宁的名字命名。

其中主馆设可容纳体操比赛要求的主比赛场地一块，以及两块单边篮球场宽度的赛前训练热身场地。

该项目按国家甲级场馆标准建设，可满足举办全国性和单项国际比赛要求。

规划新建的李宁体育馆总建筑面积23049.15平方米，地下建筑面积2558.51平方米，建筑基底面积11051.59平方米。

总座位数8040座，其中设固定座位6024个，活动座位1992个，残疾人坐席24座。

李宁体育馆比赛馆大跨度采用双向钢桁架，建筑高度总高为29米。

体育馆南北向长度为121.2米，东西向长度为101.1米，屋面为双向BOX钢管桁架和H型钢梁组合而成的结构，桁架最大跨度为72m。

2钢结构现场安装总体思路2.1本工程分为三个施工区域，按照第一施工区域→第二施工区域→第三施工区域的流程进行安装施工，每个区域从16轴线→1轴线进行安装施工。

2.2为了保证本工程的工期计划，现场施工配备25吨、75吨和100吨汽车吊设备进行流水安装施工。

2.3本工程主结构桁架尺寸较大，均采用“散件出厂，现场拼装，分段吊装”的方法进行施工。

2.4主桁架构件主弦杆共分六段运到现场后，按设计在地面胎架上拼装三段进行吊装安装，地面拼装完毕检验合格后吊装到角钢承重支撑柱顶端支撑架上，与后来吊装就位的桁架构件进行对接安装。

2.5屋面桁架安装过程中，安装顺序按照16轴→1轴的流程进行，其中13~6轴采用QY75型75吨汽车吊在场内进行安装，4~5轴采用ATF100-5型100吨汽车吊在场外进行吊装安装。

2.6主结构安装完成后，采用75吨的汽车吊在场外进行屋面支撑结构及幕墙钢结构的安装。

3钢结构安装区域的划分根据图纸及现场施工的要求，将本工程划分为第一施工区域、第二施工区域及第三施工区域三个施工区域，分区示意图如右所示：4钢结构安装顺序本工程分为三个施工区域，按照第一施工区域→第二施工区域→第三施工区域的流程进行安装施工，每个区域从16轴线→1轴线进行安装施工。

大跨度钢结构管桁架施工技术及质量控制摘要：大跨度钢结构管桁架是一种重要的结构形式，它在现代建筑领域中被广泛使用。

本文以大跨钢管桁架为研究对象，对其在工程中的应用进行了探讨。

通过分析大跨度钢结构管桁架的特性和优点，明确了它在工程中的应用价值，并结合实际工程案例进行了说明，对大跨度钢结构管桁架的质量控制进行了探讨，包括材料选择、焊接工艺、检测手段等方面的内容，目的是为了提高建筑质量，确保建筑安全。

关键词：大跨度钢结构；管桁架施工；质量控制引言大跨度钢结构管桁架以其高强度、轻质、绿色和施工快速等特点，广泛应用于体育场馆、会展中心、机场终端等建设领域。

然而，大跨度钢结构管桁架的施工过程存在一定的技术难题和质量控制要求，因此需要开展相关研究，提高施工质量和工程安全性。

1.大跨度钢结构管桁架概述1.1.结构形式和特点大跨钢结构的管桁架，是以钢管为主体，以焊接、螺栓连接等方式组装而成，其结构形式多样，可以满足不同工程需求。

大跨度钢结构管桁架采用钢管作为主要构件，钢管具有轻量化的特点，与常规的混凝土和钢筋混凝土结构相比，它的重量要轻得多，可以减少对基础的要求，降低整体结构的荷载；大跨度钢结构管桁架通过焊接、螺栓连接等方式组装而成，连接点刚性好，能够承受较大的荷载，保持结构的稳定性；大跨度钢结构管桁架在设计和施工过程中，可以采用各种抗震措施，如合理布置纵向和横向支撑系统、加强节点连接等，提高结构的整体性和抗震性能，钢材的高强度和韧性使得大跨度钢结构管桁架能够更好地抵御地震力的作用，确保结构的安全性；大跨度钢结构管桁架的结构可以实现各种几何形状和空间曲线，满足不同建筑风格和美学要求，同时，可以灵活变化支撑方式，适应不同的跨度和荷载要求；大跨度钢结构管桁架采用工厂化集中加工工艺，施工过程相对快速高效。

钢材的加工和制造技术已经成熟，能够实现批量生产和标准化加工，从而提升施工效率。

1.2.应用领域和优势大跨径钢管桁架在建筑、桥梁等工程中得到了广泛的应用，其优势在于能够跨越大距离，实现大空间无柱的结构设计，它具有施工周期短，成本低等优点，适用于快速建设的工程。

大跨度钢结构桁架吊装施工工法引言：大跨度钢结构桁架是一种常见的桥梁、厂房等大型建筑物的结构形式，其施工过程相对复杂。

本文将介绍一种常用的大跨度钢结构桁架吊装施工工法，以帮助工程施工人员更好地理解和掌握相关技术。

一、施工前的准备工作在进行大跨度钢结构桁架吊装施工之前，需要进行以下准备工作：1. 安全评估和风险控制：对施工区域进行全面评估，识别潜在的安全风险，并采取相应的控制措施，确保施工过程中的安全。

2. 编制详细的施工方案：根据具体的工程要求，制定详细的施工方案，包括吊装设备选择、吊装点的设置、梁的拼装顺序等。

3. 确定吊装设备和人员：根据实际情况，选择合适的吊装设备，并培训和组织合格的人员进行施工操作。

二、桁架吊装施工过程大跨度钢结构桁架的吊装施工一般可以分为三个阶段：起吊、中空吊装和安装固定。

1. 起吊：第一步是将吊装设备就位，并根据施工方案确定好吊装点的位置。

然后，使用起重机等吊装设备，将桁架吊装至预定位置。

2. 中空吊装：当桁架被吊起后，需要进行中空吊装。

这一阶段可以选择将桁架水平或垂直地悬挂在吊装设备上，以便进行后续的安装工作。

在这个过程中，需要严格控制吊装设备的操作，确保桁架的平稳悬挂。

3. 安装固定：当桁架完成中空吊装后，需要进行安装固定。

此时，施工人员需要根据施工方案中拟定的方法，将桁架准确地安装到预先设计好的位置，并进行固定，以确保桁架的稳定性和安全性。

三、施工注意事项在大跨度钢结构桁架的吊装施工过程中，需要注意以下事项：1. 严格执行施工方案：施工方案是保证工程质量和施工安全的重要依据，施工人员必须严格按照施工方案进行操作，不能擅自改动。

2. 工器具检查和维护：施工前，应对吊装设备和相关工器具进行全面的检查和维护，确保其正常运行和安全性。

3. 吊装操作规范：吊装操作需要经过专门培训的人员进行，操作人员应熟悉吊装设备的使用方法和相关操作规范，确保施工过程中的安全。

4. 安全防护措施：在进行大跨度钢结构桁架吊装施工时，必须严格遵守相关的安全规定，采取必要的安全防护措施，如佩戴安全帽、安全带等。

大跨度管桁架施工技术管桁架作为世界先进建筑技术其中之一的大跨度建筑结构，在我国许多建筑方面都有着大量的应用，相对于其他建筑结构来说，大跨度管桁架结构能够在实际建筑中满足了许多需求，并且在用钢量的减少及降低建筑成本上有着很大优势。

大跨度建筑管桁架结构的基础是网架结构，而管桁架结构是网架结构在技术方面的延伸与发展。

大跨度建筑管桁架结构与传统的网状结构相比，减少了一定的用钢量。

网状结构作为空间体系的典型代表，无论是受力面积、受力点、受力限度还是整体的结构都是必须要考虑的。

大跨度管桁架结构与网架结构相比，大跨度管桁架结构节省了下弦纵向杆以及网架节球点，间接节省了经济成本。

在管桁架进行吊装施工前要对管桁架吊装方案进行优化设计，以便确切掌握吊装施工技术。

主要采用分段调转、整体吊装以及高空散拼等多种方法。

施工准备施工准备中的技术要求属于钢结构管桁架施工技术的重要组成部分。

涉及到拼装管桁架技术：拼装中采用水平检测器保证整个管桁架拼装完成具有良好的水平度和准确度）；焊接管桁架技术：焊接中要确定管桁架完善报告以及检查制度，保证焊球具有较高质量，在焊接完成后进行拼装口的磨光，以降低管桁架磨损率；复检预埋件技术：预埋件复检主要是指对拼装与焊接完成的管桁架细节进行复检和记录。

管桁架在施工前需要对吊车司机进行良好的沟通，明确起吊的路线，确保稳定的起吊操作。

钢结构管桁架正式起吊前须对相关起吊工具做好全面、系统的检查，将一切不稳定因素均排除掉，避免对管桁架的起吊施工工作产生不良影响。

管桁架起吊车需对起吊的路线以及速度等进行严格的控制，起点到终点严格按照标线进行。

随着现代建筑越来越重视美观适用于经济安全，钢结构管桁架设计与施工技术也在不断发展。

钢网架提升施工工艺由于钢网架施工高效、快捷且具有高跨度、质量轻等特点，能够适用于不同类型、环境下的工业厂房建设。

在社会经济以及社会科学技术等飞速发展的时代背景下，各个行业领域的发展不断提升自身的产品质量以及对厂房假设的安全性。

大跨度钢柱、钢桁架吊装空中拼接施工一、工程概况1.1 无锡****酒店工程位于**广场**侧, 地处***的政治、文化中心, 地理位置极佳。

该工程建筑面积12.9619万平方米, 由一幢总高度196米的超高层塔楼和相邻的五层裙房组成。

共设2层地下室, 主楼部分地面以上为50层。

1.2 该工程第六层作为结构转换层, 层高为5.5m, 在13～14轴/A-2轴～C-C轴处采用箱形钢柱, 钢桁架梁作为转换大梁, 该部位四支箱形柱尺寸为1000×1000, 采用60、80厚两种钢板焊接而成, 有两支分为2节, 2支分为3节, 超过30吨的有4节, 最重为39.212吨；8.13m长的箱形钢桁架梁也有4根, 截面也为1000×1000, 最重的一根为38.309吨, 2根组成1根整体桁架梁, 分段吊装在空中和箱形钢柱拼接固定后电焊, 另一段一端和箱形钢柱拼接固定另一端和已拼接好的桁架梁对接固定后电焊, 现场采用50厚耳板高强螺栓进行连接固定。

为了防止偏差整个箱形钢柱, 钢桁架梁都在制作厂家进行预拼接无偏差后才运致吊装现场。

二、工程特点该转换层高度为25.9m～31.4m, 最近的箱形柱距裙房结构外表面为22.55m, 最远的箱形柱距裙房结构外表面为35.85m。

要将这21件计400吨以上钢构件从制作、预拼、运输到顺利吊装空中拼接完成, 难度之大, 之危险仅通过普通的施工工艺和施工机械根本无法完成。

在拿到施工图后我们就针对整个施工过程进行商讨。

首先是确定吊装起重机械, 钢构件有26件在12吨以下的利用工程现有的QTZ315塔吊能够解决。

该机械22m范围内能起重16吨, 但12吨以上到39.2吨计11件根本不能起吊, 后通过联系, 得到上海****起重吊装公司有能完成这次起重量为40吨（加索具等）, 起吊高度42.5m, 作业半径30m的机械, 其具体型号为德国产利勃海尔LTM1500汽车飞臂吊。

大跨度钢结构管桁架施工技术随着现代建筑技术的不断发展，大跨度钢结构管桁架作为一种新型的结构形式，逐渐受到了广泛关注和应用。

其具有结构轻巧、施工方便、耐久性强等优点，被广泛应用于体育馆、展览馆、大型工业厂房等建筑中。

本文将就大跨度钢结构管桁架的施工技术进行详细介绍。

一、施工前准备工作在进行大跨度钢结构管桁架的施工之前，首先需要进行充分的施工前准备工作。

包括对施工场地的勘察和测量、材料的准备、施工方案的制定等。

在勘察和测量过程中，需要对施工场地的地形、地貌、地质等进行详细的了解，以便为后续的施工提供准确的数据支持。

在材料准备方面，需要根据设计要求和施工方案准备好各种钢材、连接件、焊接材料等。

同时，施工方案的制定也是非常重要的，需要根据实际情况和设计要求，制定出科学合理的施工方案，确保施工的顺利进行。

二、施工工艺1. 地基处理在进行大跨度钢结构管桁架的施工之前，需要对地基进行处理。

首先要清理地面上的杂物和垃圾，然后进行地基的夯实和平整，以保证地基的承载能力和平整度。

2. 柱、梁的安装在地基处理完成后，就可以进行柱、梁的安装工作了。

首先要根据设计要求和施工图纸，将各种钢材进行切割和加工，然后进行现场的组装和安装。

在进行柱、梁的安装过程中，需要注意安装的水平度和垂直度，以保证整个结构的稳定性和安全性。

3. 桁架的安装在柱、梁安装完成后，就可以进行桁架的安装工作了。

桁架是大跨度钢结构管桁架中的重要组成部分，其安装质量直接影响到整个结构的稳定性和安全性。

在进行桁架的安装过程中，需要严格按照设计要求和施工图纸进行安装，同时要注意桁架的水平度和垂直度，以保证整个结构的稳定性和安全性。

4. 焊接和连接在进行大跨度钢结构管桁架的施工过程中，需要进行大量的焊接和连接工作。

焊接是将各种钢材进行连接的重要工艺，其质量直接影响到整个结构的安全性和稳定性。

在进行焊接工作时，需要严格按照焊接工艺规程进行操作，确保焊接质量符合设计要求。

大跨度空间管桁架结构施工技术大跨度空间管桁架结构施工技术随着现代建筑技术的不断发展，大跨度空间管桁架结构施工技术在建筑工程领域得到了广泛应用。

这种技术具有结构稳定、自重轻、施工速度快等优点，为现代大型建筑工程提供了强有力的技术支持。

本文将详细介绍大跨度空间管桁架结构的施工技术，包括材料选择、施工流程、质量控制等方面的内容。

在大跨度空间管桁架结构施工中，材料的选择至关重要。

管桁架结构主要由钢管和节点组成，其中钢管可采用Q235B、Q345B等材质。

节点形式主要有焊接节点和铸钢节点，其中焊接节点因其制造简单、成本低、连接可靠等优点被广泛采用。

此外，为了确保结构的稳定性，管桁架结构还需进行必要的加固措施，如增加支撑框架、设置拉条等。

施工流程方面，大跨度空间管桁架结构施工主要包括以下步骤：1、施工准备：包括技术准备、设备准备、场地准备等。

2、基础工程：包括地基处理、基础放线、钢筋工程等。

3、支撑体系：根据设计要求，搭建支撑框架，确保结构稳定。

4、钢管拼装：根据设计图纸，将钢管拼装成所需的结构形状。

5、节点连接：将拼装好的钢管与节点进行连接，采用焊接方式确保连接可靠。

6、加固措施：根据需要增加支撑框架和拉条，确保结构稳定性。

7、质量检测：对施工完成的管桁架结构进行质量检测，确保符合设计要求。

8、维护与保养：对管桁架结构进行定期维护与保养，延长其使用寿命。

在施工过程中，需要注意以下几点：1、施工前应对设计图纸进行详细审查，确保理解设计意图。

2、在基础工程阶段，应严格按照设计要求进行施工，确保基础的稳定性和承载力。

3、钢管拼装过程中，应确保钢管的尺寸和形状符合设计要求，同时注意安全操作。

4、节点连接时，应选择合适的焊接工艺和材料，确保连接可靠。

5、加固措施应按照设计要求进行，不得随意更改。

6、质量检测应贯穿整个施工过程，确保管桁架结构的质量符合要求。

7、在维护与保养过程中，应定期对管桁架结构进行检查和维护，确保其长期稳定运行。
