上海国际航运中心洋山深水港区小洋山中港区前期工程水工I标段码头护底抛石施工方案

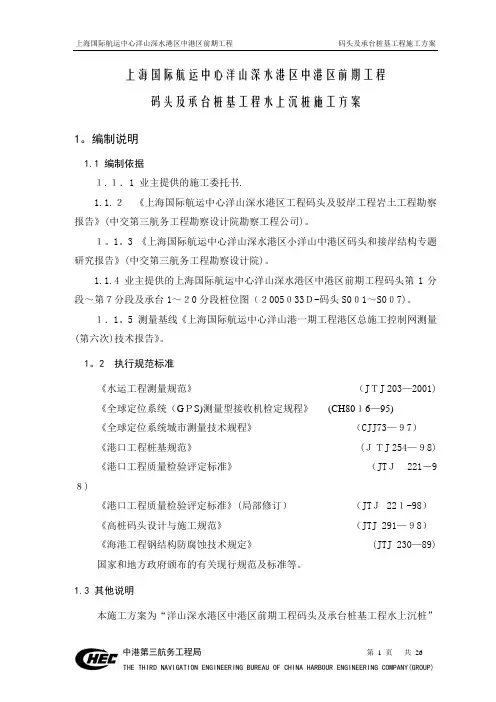

上海国际航运中心洋山深水港区中港区前期工程码头及承台桩基工程水上沉桩施工方案1。

编制说明1.1 编制依据１.１．1 业主提供的施工委托书.1.1.２《上海国际航运中心洋山深水港区工程码头及驳岸工程岩土工程勘察报告》(中交第三航务工程勘察设计院勘察工程公司)。

１。

1。

3 《上海国际航运中心洋山深水港区小洋山中港区码头和接岸结构专题研究报告》(中交第三航务工程勘察设计院)。

1.1.4 业主提供的上海国际航运中心洋山深水港区中港区前期工程码头第1分段～第７分段及承台1～２0分段桩位图（２005０33Ｄ-码头S0０1～S0０7)。

１．1。

5 测量基线《上海国际航运中心洋山港一期工程港区总施工控制网测量(第六次)技术报告》。

1。

2 执行规范标准《水运工程测量规范》（JＴJ 203—2001) 《全球定位系统（GＰS)测量型接收机检定规程》(CH80１6—95)《全球定位系统城市测量技术规程》（CJJ73—９7）《港口工程桩基规范》 (ＪＴJ 254—９8) 《港口工程质量检验评定标准》（JTＪ221－9８)《港口工程质量检验评定标准》(局部修订）（JTＪ 22１-98）《高桩码头设计与施工规范》（JTJ 291—９8）《海港工程钢结构防腐蚀技术规定》(JTJ 230—89) 国家和地方政府颁布的有关现行规范及标准等。

1.3 其他说明本施工方案为“洋山深水港区中港区前期工程码头及承台桩基工程水上沉桩”专项施工技术方案,码头第1分段和承台1~3分段的冲孔桩已编制专项方案。

2.工程综述2。

1 工程概况2．1.１工程名称上海国际航运中心洋山深水港区中港区前期工程－码头及承台桩基工程。

２.1．２工程地点拟建洋山深水港区中港区前期工程位于杭州湾口东北部,上海芦潮港东南的崎岖列岛海区小洋山岛南侧岸线，在镬盖塘岛与小岩礁岛之间，顺接已建洋山深水港区一期码头的东部。

工程所在地南距大洋山岛约4km，东北距嵊泗县城菜园镇约40km，西北距上海吴淞口约1１0km、距上海芦潮港约３２km，北距长江口灯船约72ｋm,距宁波北仑港约９0ｋm,向东经黄泽洋直通外海,与国际远洋航线相距约104km．２.1.3 工程内容业主暂定由我局承建范围：洋山深水港区中港区前期工程码头工程约500m岸线，即码头1~７分段、承台1#~2０＃。

上海国际航运中心洋山深水港区域 1.4km水工工程（B 标）接岸结构及西驳岸深水段地基加固工程施工方案上海国际航运中心地基加固工程施工方案mcoc.s iae no编制单位：中港第三航务工程局宁波分公司编制人：徐定山龙网篇专项施工方案，本文对止水带材料要求非常细致和严格，底板、外墙、交叉纵横交接处的安装方法，止水带的拼接都写得中筑很详细，确实在施工中具有指导作用，从这个意义上讲，本文建真正地体现了施工方案最重要的功能。

希望读者从本文中能得国到借鉴，按照施工方案编制的要求编制出完美的方案。

第 1 页共27 页上海国际航运中心洋山深水港区域 1.4km 水工工程（B 标）目录接岸结构及西驳岸深水段地基加固工程施工方案1 编制依据 (3)m2 工程概况 (3)co3总体施工部署 (4)3.1总体安排 (4)c.3.2 船机选择 (4)ae3.3 施工进度保证措施 (5)3.4主要工序安排 (6)no3.5 测量定位 (6)si4主要施工工艺 ........................................................................................................7 4.1 袋装中粗砂垫层施工 . (7)4.2施打砂桩 (10)网 4.3 抛填碎石保护层 (15)龙-7605-760安全管理..............................................................................................................16 5.1安全管理体系.. (16)5.2 防台、防汛预案 (17)筑 5.3 组织保证 ....................................................................................................17 社5.4 管理保证 (17)版5.5 技术保证 (18)5.6 措施保证 (18)出5.7 安全教育保证 (19)业5.8 安全记录完整 (19)5.9 抛填施工安全保障措施： (20)工6 技术质量管理 (21)筑6.1 质量工作方针 (21)6.2 质量目标 (21)建6.3 质量保证体系 (22)国6.4 施工过程控制： (22)6.5 文件、资料管理 (24)中7文明施工 (25)7.1 组织措施 (25)7.2 工地规则 (26)第 2 页共27 页上海国际航运中心洋山深水港区域 1.4km水工工程（B 标）1 编制依据接岸结构及西驳岸深水段地基加固工程施工方案m （1）交通部第三航务工程勘察设计院《洋山深水港区二期工程接岸结构西段400m及西驳岸深水段地基加固施工图》（2004 年 4月编制）。

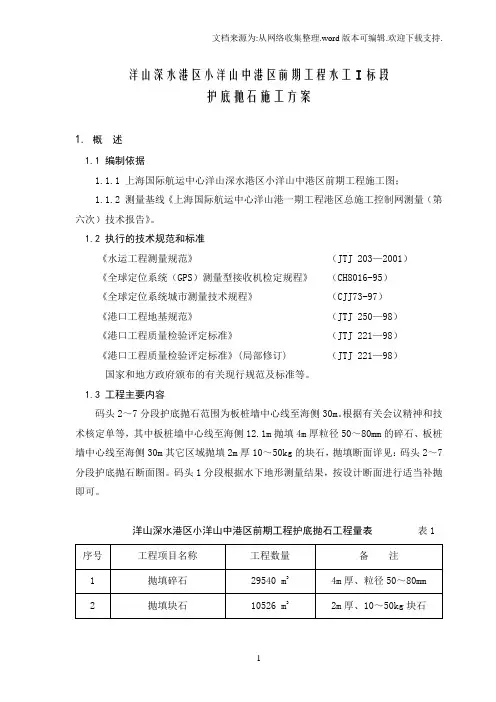

洋山深水港区小洋山中港区前期工程水工I标段护底抛石施工方案1. 概述1.1 编制依据1.1.1 上海国际航运中心洋山深水港区小洋山中港区前期工程施工图；1.1.2 测量基线《上海国际航运中心洋山港一期工程港区总施工控制网测量（第六次）技术报告》。

1.2 执行的技术规范和标准《水运工程测量规范》（JTJ 203—2001）《全球定位系统（GPS）测量型接收机检定规程》（CH8016-95）《全球定位系统城市测量技术规程》（CJJ73-97）《港口工程地基规范》（JTJ 250—98）《港口工程质量检验评定标准》（JTJ 221—98）《港口工程质量检验评定标准》(局部修订) （JTJ 221—98）国家和地方政府颁布的有关现行规范及标准等。

1.3 工程主要内容码头2～7分段护底抛石范围为板桩墙中心线至海侧30m。

根据有关会议精神和技术核定单等，其中板桩墙中心线至海侧12.1m抛填4m厚粒径50～80mm的碎石、板桩墙中心线至海侧30m其它区域抛填2m厚10～50kg的块石，抛填断面详见：码头2～7分段护底抛石断面图。

码头1分段根据水下地形测量结果，按设计断面进行适当补抛即可。

洋山深水港区小洋山中港区前期工程护底抛石工程量表表1码头2～7分段板桩墙海侧护底抛石断面图2. 施工总体部署2.1 总体计划安排为防止抛石对码头钢管桩防腐涂层的损伤，码头护底抛石在码头沉桩前实施。

码头护底抛填碎石和块石从码头2分段向7分段逐步推进作业。

工期安排如下：（1）、抛填碎石：2005年9月7日～2005年9月28日；（2）、抛填块石：2005年9月12日～2005年9月30日；为保证码头沉桩在承台沉桩完成后及时进行，码头2～4分段抛填碎石和块石在05年9月20日前完成。

2.2 施工船机安排根据工程量和进度要求，计划投入6艘500t～600t的碎石抛填船和4艘500t～600t块石抛填船进行运输和抛填。

3. 抛填施工工艺流程3.1 抛填碎石施工工艺流程3.2 抛填块石施工工艺流程4. 抛填施工工艺4.1 水深测量在抛填碎石和块石前，采用双频测深仪对施工水域进行水下地形测量，水深测量完成后绘制水下地形图，并将测量结果报监理工程师审核、备案。
