热电偶测温实验原理

初二物理热电偶测温原理热电偶是一种常见的温度测量设备，广泛应用于工业控制、实验室研究以及家用电器等领域。

本文将介绍初二物理课程中热电偶测温原理的相关知识。

一、热电偶测温原理简介热电偶是基于"塞贝克效应"原理的温度传感器。

它由两种不同材料的金属电极组成，当两个电极处于不同温度时，就会产生电动势。

通过测量这个电动势来推算温度。

这个原理建立在两个关键概念上：热电效应和温度梯度。

二、热电效应热电效应是指在不同温度之间产生的电压差。

具体来说，热电效应包括塞贝克效应、皮尔贝克效应和汤姆森效应。

其中，塞贝克效应是热电偶测温原理中最主要的效应。

塞贝克效应是指当两种不同金属之间形成回路，并且两端温度不同时，会形成一个热电势差。

这个差异的大小与温度差有关。

这种热电势差可以被测量和用来计算温度。

三、温度梯度热电偶中的温度梯度是指两端的温度差异。

这个温度差异使得热电偶金属之间的自由电子在一个金属中产生了高速运动，而在另一个金属中则产生了低速运动。

因此，电子的热运动造成了电压差。

四、热电偶的工作原理热电偶的工作原理可以概括为以下几个步骤：1. 将两个金属电极的一端焊接在一起，形成一个电极对。

2. 另一端与测量温度的物体或环境相接触，形成温度差异。

3. 温度差使得热电偶中的金属电极间产生电势差。

4. 通过测量电势差，可以计算出被测温度。

五、热电偶的优缺点热电偶作为一种温度传感器具有以下优点：1. 响应速度快，能够实时测量温度。

2. 测量范围广，可适用于高温和低温环境。

3. 结构简单，体积小巧，便于安装和维护。

4. 经济实用，价格相对较低。

然而，热电偶也存在一些缺点：1. 精度相对较低，对温度变化较小的测量要求较高。

2. 由于热电效应还受其他因素的影响，使用时需注意降低误差。

3. 线性范围窄，需要使用放大器等辅助设备提高测量精度。

六、使用注意事项在使用热电偶进行温度测量时，应注意以下几点：1. 热电偶金属电极的选择应根据被测温度范围和环境要求来确定。

热电偶测温原理热电偶是一种常用的测温装置，利用材料的热电效应来实现温度的测量。

它在工业、化学、能源和医疗等领域广泛应用。

本文将详细介绍热电偶的测温原理及其应用。

一、热电偶原理热电偶由两种不同金属导线连接而成，这两种金属导线分别称为热电偶的两个导线材料。

热电偶的原理基于热电效应，即当两种不同金属导线的两个接触点处于不同温度时，会产生电动势（即热电势）。

热电势的大小与两种金属的热电特性相关，通常用温度差和导线材料的热电系数来描述。

热电势可以通过热电偶的两个接线端产生，并通过外部电路进行测量。

二、热电偶的工作原理热电偶的工作原理可以概括为以下几个步骤：1. 两个接触点处于不同温度下。

2. 温度差导致两个接触点间产生热电势。

3. 热电势通过热电偶中的导线传递。

4. 热电偶的两个接线端测得的热电势可转换为温度值。

热电偶通常由两个金属导线材料组成，如铜-铜镍合金、铁-常数电阻合金等。

其中，铜-铜镍合金是最为常见的热电偶类型，被广泛应用于工业控制领域。

三、热电偶的测温误差修正尽管热电偶是一种常用的测温装置，但其测量结果可能存在一定的误差。

这主要是由于热电偶的温度特性和外部环境条件的影响所致。

为了减小误差并提高测温的准确性，可以进行误差修正。

常见的修正方法包括冷端补偿、导线温度补偿和线性修正等。

通过这些修正方法，可更准确地获得热电偶的测量结果。

冷端补偿是热电偶测温中最常用的修正方法之一。

由于热电偶的冷端温度与环境温度会产生热电势的变化，因此需要通过冷端补偿来减小这种误差。

一般情况下，可以通过将冷端引线的温度补偿电压与温度成正比关系进行修正。

导线温度补偿是另一种常用的修正方法。

由于热电偶的导线温度会对温度测量结果产生影响，特别是在长距离导线中。

通过对线路中不同温度点的测量和补偿，可以减小导线温度对测温结果的影响。

线性修正方法是基于热电偶的线性特性进行误差修正。

通过测量热电偶输出电压与温度之间的线性关系，可以推导出修正公式。

热电偶的温度测量工作原理
————————————————————————————————作者：————————————————————————————————日期：
热电偶的温度测量工作原理
热电偶是一种感温元件，是一种仪表。

它直接测量温度，并把温度信号转换成热电动势信号, 通过电气仪表（二次仪表）转换成被测介质的温度。

热电偶测温的基本原理是两种不同成份的材质导体组成闭合回路,当两端存在温度梯度时,回路中就会有电流通过，此时两端之间就存在电动势——热电动势，这就是所谓的塞贝克效应。

两种不同成份的均质导体为热电极，温度较高的一端为工作端，温度较低的一端为自由端，自由端通常处于某个恒定的温度下。

根据热电动势与温度的函数关系, 制成热电偶分度表;
K型热电偶分度表
分度表是自由端温度在0℃时的条件下得到的，不同的热电偶具有不同的分度表。

热电偶测温基本原理:将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路。

当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。

热电偶就是利用这一效应来工作的。

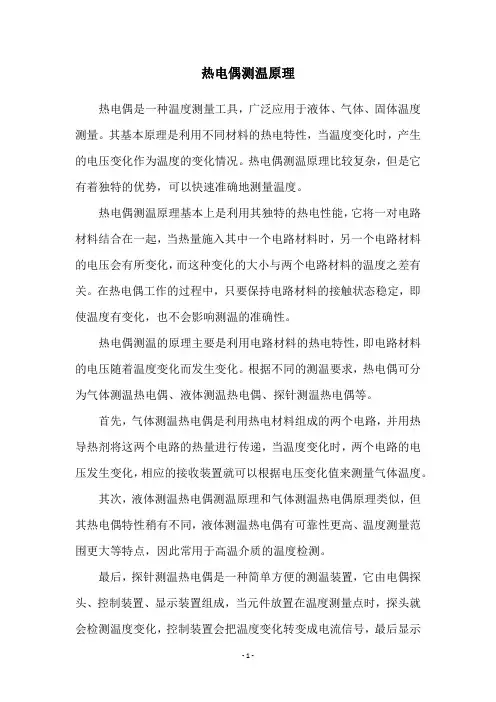

热电偶测温原理热电偶是一种温度测量工具，广泛应用于液体、气体、固体温度测量。

其基本原理是利用不同材料的热电特性，当温度变化时，产生的电压变化作为温度的变化情况。

热电偶测温原理比较复杂，但是它有着独特的优势，可以快速准确地测量温度。

热电偶测温原理基本上是利用其独特的热电性能，它将一对电路材料结合在一起，当热量施入其中一个电路材料时，另一个电路材料的电压会有所变化，而这种变化的大小与两个电路材料的温度之差有关。

在热电偶工作的过程中，只要保持电路材料的接触状态稳定，即使温度有变化，也不会影响测温的准确性。

热电偶测温的原理主要是利用电路材料的热电特性，即电路材料的电压随着温度变化而发生变化。

根据不同的测温要求，热电偶可分为气体测温热电偶、液体测温热电偶、探针测温热电偶等。

首先，气体测温热电偶是利用热电材料组成的两个电路，并用热导热剂将这两个电路的热量进行传递，当温度变化时，两个电路的电压发生变化，相应的接收装置就可以根据电压变化值来测量气体温度。

其次，液体测温热电偶测温原理和气体测温热电偶原理类似，但其热电偶特性稍有不同，液体测温热电偶有可靠性更高、温度测量范围更大等特点，因此常用于高温介质的温度检测。

最后，探针测温热电偶是一种简单方便的测温装置，它由电偶探头、控制装置、显示装置组成，当元件放置在温度测量点时，探头就会检测温度变化，控制装置会把温度变化转变成电流信号，最后显示装置会根据电流信号的变化来显示当前温度。

综上所述，热电偶测温原理是利用不同热电材料组成的两个电路，当热量施入其中一个电路材料时，另一个电路材料的电压会有所变化，而这种变化的大小与两个电路材料的温度之差有关。

热电偶有可靠性高、温度测量范围大等特点，因此广泛应用于液体、气体、固体温度测量中。

1、2两点的温度不同时，回路中就会产生热电势，因而•就有电流产生，电流表就会•发生偏转，这一现象称为热•电效应（塞贝克效应），产生的电势、电流分别叫热电•势、热电流。

热电偶温度计属于接触式温度测量仪表。

是根据热电效应即塞贝克效应原理来测量温度的，是温度测量仪表中常用的测温元件。

将不同材料的导体A、B接成闭合回路,接触测温点的一端称测量端,一端称参比端。

若测量端和参比端所处温度t和t0 不同,则在回路的A、B之间就产生一热电势EAB(t，t0 ),这种现象称为塞贝克效应，即热电效应。

EAB大小随导体A、B的材料和两端温度t和t0 而变,这种回路称为原型热电偶。

在实际应用中，将A、B的一端焊接在一起作为热电偶的测量端放到被测温度t处，而将参比端分开，用导线接入显示仪表，并保持参比端接点温度t0稳定。

显示仪表所测电势只随被测温度而t变化。

第一节热电偶的测温原理在1821年德国医生塞贝克在实验中发现热电效应以来，经珀尔帖、汤姆逊以及开尔文等科学家的大量研究，热电效应理论得到了不断的发展，并日趋完善。

热电偶是热电效应的具体应用之一，它在温度测量中得到了广泛的应用，热电偶具有结构简单、容易制造、使用方便和测量精度高等优点。

可用于快速测温、点温测量和表面测量等，但是热电偶也存在着不足的地方，如使用的参考端温度必须恒定，否则将歪曲测量结果；在高温或长期使用中，因受被测介质或气氛的作用（如氧化、还原等）而发生劣化，降低使用寿命。

尽管如此，热电偶仍在工业生产和科研活动中起着举足轻重的作用。

下面我们从三个热电效应的阐述中来讨论热电偶的测温原理。

一、塞贝克效应和塞贝克电势热电偶为什么能用来测量温度呢？这就是从热能和电能的相互转化的热电现象说起。

在1821年，塞贝克通过实验发现一对异质金属A、B组成的闭合回路（如图1-1）中，如果对接点a加热，那么，a,b两接点的温度就会不同，温度不同，就会有电流产生，使得接在电路中的电流表发生偏转。

热电偶测温电路原理
热电偶是一种常用的温度传感器，它基于热电效应原理实现温度测量。

热电偶由两种不同材料组成的导线焊接在一起，形成一个闭环热电回路。

热电偶的工作原理基于热电效应，即不同材料之间产生的温差与电压之间存在一定的关系。

当热电偶的两端温度不一致时，材料之间的温差会导致电子在两种材料之间发生扩散，从而产生电势差。

这个电势差可以通过电路进行测量和分析，从而得到热电偶的温度。

热电偶测温电路一般包括一个伏特计（电压测量仪）和一个连接热电偶的电缆。

电缆的一端连接到热电偶的焊接点，并通过螺丝固定。

另一端连接到伏特计上的输入端口。

当热电偶两端的温度不一致时，热电偶会产生一个电势差，此时伏特计会测量到一个相应的电压信号。

伏特计可以将电压信号转换为温度值，并通过显示屏或传输到其他设备进行进一步处理。

为了保证测量的准确性和可靠性，热电偶测温电路通常需要进行冷端补偿。

冷端补偿是通过将一个温度传感器（通常是一个铜-铳热电偶）连接到测量回路的冷端，以便测量环路中的环境温度并进行修正。

总结而言，热电偶测温电路利用热电效应原理，通过检测热电
偶两端的电势差来测量温度。

该电势差可以通过电压测量仪进行检测和转换为温度值。

冷端补偿则可以提高测量的准确性。

简述热电偶的测温原理热电偶是一种常用的温度测量传感器，利用热电效应来测量温度。

其测温原理基于两种不同金属或合金的热电势差随温度变化的特性。

热电效应是指两种不同金属或合金在温差作用下产生的电势差。

热电偶由两种不同金属或合金的导线组成，一端连接测量系统，称为测量点，另一端称为引线端。

当热电偶的两端温度不同时，两种不同金属或合金之间的电势差会产生变化。

热电偶的测温原理主要基于两个效应，即塞贝克效应和泰尔贝克效应。

1.塞贝克效应：塞贝克效应是指当两种不同金属或合金连接成闭合回路时，当两个连接点温度不同的时候，会在连接点处产生热电势差。

其大小与金属或合金的种类、温度差以及回路的长度有关。

常用金属的热电势差相对较小，例如铜（Cu）和铁（Fe）之间的热电势差约为0.1mV/℃。

而铂（Pt）-钯（Pd）合金的热电势差则相对较大，约为10mV/℃。

2.泰尔贝克效应：泰尔贝克效应是指当两个不同热电势差的回路通过一段单一的金属或合金时，会形成一个温差。

即当两个连接点温度不同的时候，在闭合回路中的单一金属或合金部分也会产生温差。

常用金属或合金的泰尔贝克效应相对较小，影响不大。

热电偶的测温原理可以用以下两个步骤来描述：1.基于塞贝克效应，当热电偶的两端温度不同的时候，两种不同金属或合金之间会产生一个热电势差。

2.测量系统通过连接到热电偶的引线端，将测量点的热电势差转换为电信号进行测温。

为了提高测量精度，热电偶测温通常采用对比测点和参比温度的方法。

对比测点是指热电偶的测量点与参比点相连接，而参比点通常使用常温点，如冰点（0℃）或者低温恒温器的固定温度点。

通过比较两个不同温度点所产生的热电势差，测温系统可以计算出测量点的温度。

考虑到不同金属或合金热电势差与温度的非线性关系，通常会使用热电偶表格或者数学模型来进行校准和计算。

热电偶表格是一种将热电势差与温度对应的表格，通过参考表格中的数据可以获取对应温度的热电势差。

而数学模型则是一种通过实验数据建立的拟合函数，通过数学计算可以将热电势差转化为对应的温度。

热电偶测温实验原理热电偶是一种通过测量温度与产生热电势之间的关系来测量温度的设备。

原理上，它基于热电效应，即当两个不同金属连接在一起形成回路时，将会在其连接点之间产生微小的电压，这个现象被称为热电效应。

在热电偶中，由于两种不同性质的金属连接在一起，它们的电子结构会产生差异，从而导致电子在两种金属之间发生扩散。

当扩散电流通过闭合的回路时，就会发生热电流产生。

温度变化会导致往返电流产生，而这个往返电流的大小与温度之间存在一定的关系，通过测量这个电流就可以得到温度值。

因此，热电偶可通过测量电压或电流来测量温度。

1.准备材料：在热电偶实验中会使用到两种不同金属的导线，这两根导线的材料需要精确的控制。

最常使用的金属是铂和铑，这两种金属都有较好的热电特性。

为了保证实验的准确性，导线的长度和直径也需要精确的测量。

2.将导线连接：将两根不同材料的导线连接在一起，形成一个闭合的回路。

导线连接的位置通常被称为热敏电极。

确保导线连接牢固，并尽量避免接线处有杂散的接触。

3.连接测试电路：将热电偶连接到一个测试电路中。

测试电路通常由一个测量电压的电表或一个测量电流的电流计组成。

确保测试电路连接正确，并且电表或电流计可以精确的测量到所需的数值。

4.环境控制：在测量之前需要确保实验环境的温度稳定。

为了提高实验的准确性，可以使用恒温水槽等设备来控制环境温度。

5.测量数据：在一定时间范围内进行测量，并记录下测得的电压或电流数值。

由于温度与电压或电流之间存在特定的关系，这些数据可以用来计算出相应的温度值。

热电偶测温实验原理主要基于热电效应，利用不同金属的热电特性来测量温度。

在实验中，通过测量电压或电流来得出温度值。

由于热电效应的特性，热电偶可以在广泛的温度范围内以高精度进行测量。

然而，为了得到准确的测量结果，需要注意实验条件的控制和准备材料的选择。

同时，实验中还需要进行数据处理和计算，以得出正确的温度值。

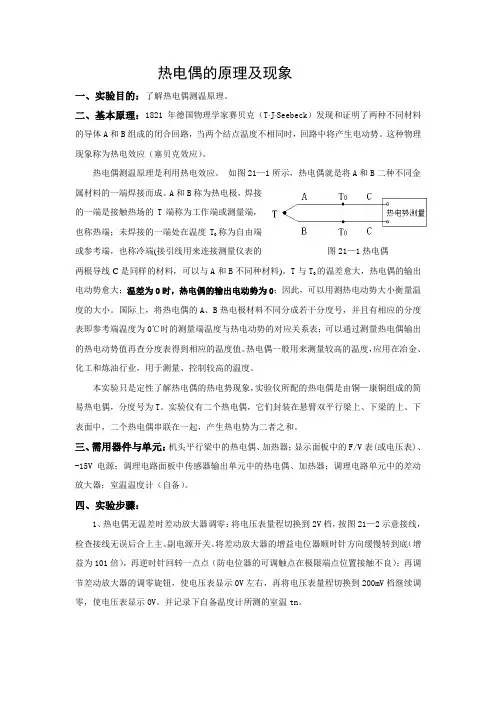

热电偶的原理及现象一、实验目的：了解热电偶测温原理。

二、基本原理：1821年德国物理学家赛贝克（T⋅J⋅Seebeck）发现和证明了两种不同材料的导体A和B组成的闭合回路，当两个结点温度不相同时，回路中将产生电动势。

这种物理现象称为热电效应（塞贝克效应）。

热电偶测温原理是利用热电效应。

如图21—1所示，热电偶就是将A和B二种不同金属材料的一端焊接而成。

A和B称为热电极，焊接的一端是接触热场的T端称为工作端或测量端，也称热端；未焊接的一端处在温度T0称为自由端或参考端，也称冷端(接引线用来连接测量仪表的图21—1热电偶两根导线C是同样的材料，可以与A和B不同种材料)。

T与T0的温差愈大，热电偶的输出电动势愈大；温差为0时，热电偶的输出电动势为0；因此，可以用测热电动势大小衡量温度的大小。

国际上，将热电偶的A、B热电极材料不同分成若干分度号，并且有相应的分度表即参考端温度为0℃时的测量端温度与热电动势的对应关系表；可以通过测量热电偶输出的热电动势值再查分度表得到相应的温度值。

热电偶一般用来测量较高的温度，应用在冶金、化工和炼油行业，用于测量、控制较高的温度。

本实验只是定性了解热电偶的热电势现象，实验仪所配的热电偶是由铜—康铜组成的简易热电偶，分度号为T。

实验仪有二个热电偶，它们封装在悬臂双平行梁上、下梁的上、下表面中，二个热电偶串联在一起，产生热电势为二者之和。

三、需用器件与单元：机头平行梁中的热电偶、加热器；显示面板中的F/V表(或电压表)、-15V电源；调理电路面板中传感器输出单元中的热电偶、加热器；调理电路单元中的差动放大器；室温温度计（自备）。

四、实验步骤：1、热电偶无温差时差动放大器调零：将电压表量程切换到2V档，按图21—2示意接线，检查接线无误后合上主、副电源开关。

将差动放大器的增益电位器顺时针方向缓慢转到底（增益为101倍），再逆时针回转一点点（防电位器的可调触点在极限端点位置接触不良）；再调节差动放大器的调零旋钮，使电压表显示0V左右，再将电压表量程切换到200mV档继续调零，使电压表显示0V。
