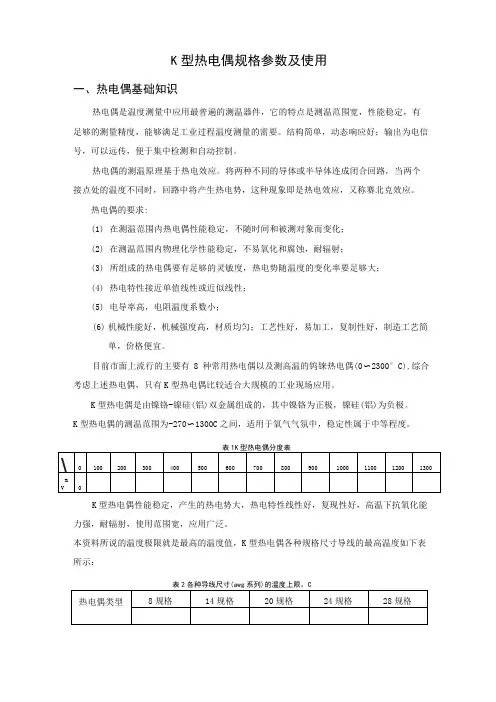

K型热电偶规格参数及使用一、热电偶基础知识热电偶是温度测量中应用最普遍的测温器件，它的特点是测温范围宽，性能稳定，有足够的测量精度，能够满足工业过程温度测量的需要。

结构简单，动态响应好；输出为电信号，可以远传，便于集中检测和自动控制。

热电偶的测温原理基于热电效应。

将两种不同的导体或半导体连成闭合回路，当两个接点处的温度不同时，回路中将产生热电势，这种现象即是热电效应，又称赛北克效应。

热电偶的要求:(1)在测温范围内热电偶性能稳定，不随时间和被测对象而变化；(2)在测温范围内物理化学性能稳定，不易氧化和腐蚀，耐辐射；(3)所组成的热电偶要有足够的灵敏度，热电势随温度的变化率要足够大；(4)热电特性接近单值线性或近似线性；(5)电导率高，电阻温度系数小；(6)机械性能好，机械强度高，材质均匀；工艺性好，易加工，复制性好，制造工艺简单，价格便宜。

目前市面上流行的主要有8种常用热电偶以及测高温的钨铼热电偶(0〜2300°C),综合考虑上述热电偶，只有K型热电偶比较适合大规模的工业现场应用。

K型热电偶是由镍铬-镍硅(铝)双金属组成的，其中镍铬为正极，镍硅(铝)为负极。

K型热电偶的测温范围为-270〜1300C之间，适用于氧气气氛中，稳定性属于中等程度。

K型热电偶性能稳定，产生的热电势大，热电特性线性好，复现性好，高温下抗氧化能力强，耐辐射，使用范围宽，应用广泛。

本资料所说的温度极限就是最高的温度值，K型热电偶各种规格尺寸导线的最高温度如下表所示：这个表举出各类热电偶和导线尺寸的推荐温度上限。

这些温度上限应用于有防护的热电偶，即有普通封闭端保护套管的热电偶，不用于具有压制矿物质氧化物绝缘体的套装热电偶。

一般在实际应用中，会有超过推荐温度极限的情况。

同样，在推荐温度极限内应用而没有得到满意寿命的情况也是有的。

但是，总的说来，当导线在列举的温度范围内连续工作时，能保证热电偶有满意的寿命。

K类热电偶适宜在温度高达1260°C的氧化性或惰性气氛中连续使用，因为它们的抗氧化特性要比其它金属热电偶好。

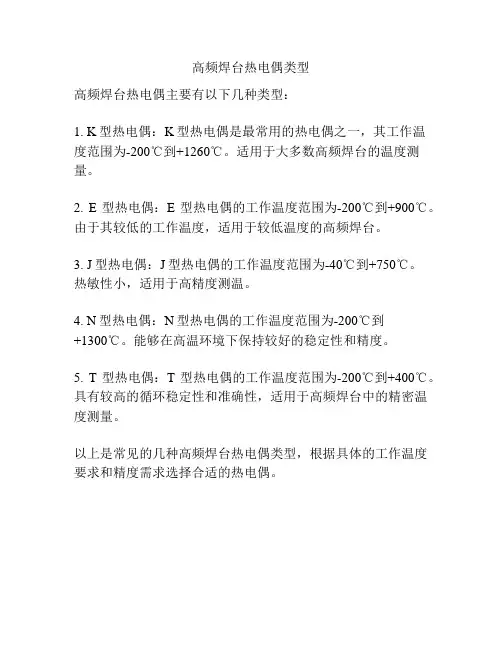

高频焊台热电偶类型
高频焊台热电偶主要有以下几种类型：
1. K型热电偶：K型热电偶是最常用的热电偶之一，其工作温
度范围为-200℃到+1260℃。

适用于大多数高频焊台的温度测量。

2. E型热电偶：E型热电偶的工作温度范围为-200℃到+900℃。

由于其较低的工作温度，适用于较低温度的高频焊台。

3. J型热电偶：J型热电偶的工作温度范围为-40℃到+750℃。

热敏性小，适用于高精度测温。

4. N型热电偶：N型热电偶的工作温度范围为-200℃到
+1300℃。

能够在高温环境下保持较好的稳定性和精度。

5. T型热电偶：T型热电偶的工作温度范围为-200℃到+400℃。

具有较高的循环稳定性和准确性，适用于高频焊台中的精密温度测量。

以上是常见的几种高频焊台热电偶类型，根据具体的工作温度要求和精度需求选择合适的热电偶。

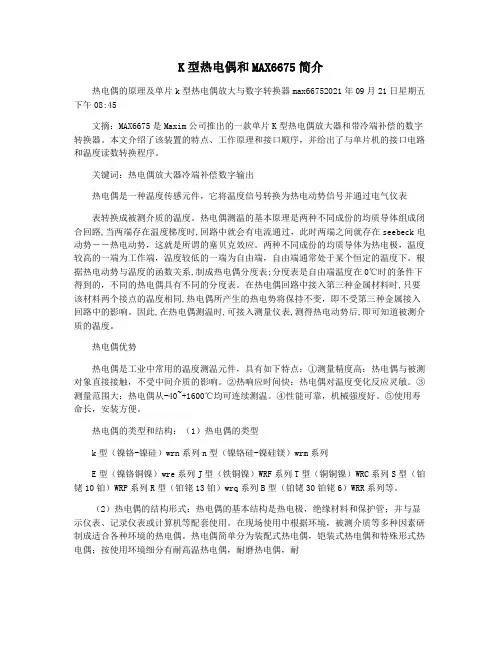

K型热电偶和MAX6675简介热电偶的原理及单片k型热电偶放大与数字转换器max66752021年09月21日星期五下午08:45文摘：MAX6675是Maxim公司推出的一款单片K型热电偶放大器和带冷端补偿的数字转换器。

本文介绍了该装置的特点、工作原理和接口顺序，并给出了与单片机的接口电路和温度读数转换程序。

关键词：热电偶放大器冷端补偿数字输出热电偶是一种温度传感元件，它将温度信号转换为热电动势信号并通过电气仪表表转换成被测介质的温度。

热电偶测温的基本原理是两种不同成份的均质导体组成闭合回路,当两端存在温度梯度时,回路中就会有电流通过，此时两端之间就存在seebeck电动势――热电动势，这就是所谓的塞贝克效应。

两种不同成份的均质导体为热电极，温度较高的一端为工作端，温度较低的一端为自由端，自由端通常处于某个恒定的温度下。

根据热电动势与温度的函数关系,制成热电偶分度表;分度表是自由端温度在0℃时的条件下得到的，不同的热电偶具有不同的分度表。

在热电偶回路中接入第三种金属材料时,只要该材料两个接点的温度相同,热电偶所产生的热电势将保持不变，即不受第三种金属接入回路中的影响。

因此,在热电偶测温时,可接入测量仪表,测得热电动势后,即可知道被测介质的温度。

热电偶优势热电偶是工业中常用的温度测温元件，具有如下特点：①测量精度高：热电偶与被测对象直接接触，不受中间介质的影响。

②热响应时间快：热电偶对温度变化反应灵敏。

③测量范围大：热电偶从-40~+1600℃均可连续测温。

④性能可靠，机械强度好。

⑤使用寿命长，安装方便。

热电偶的类型和结构：（1）热电偶的类型k型（镍铬-镍硅）wrn系列n型（镍铬硅-镍硅镁）wrm系列E型（镍铬铜镍）wre系列J型（铁铜镍）WRF系列T型（铜铜镍）WRC系列S型（铂铑10铂）WRP系列R型（铂铑13铂）wrq系列B型（铂铑30铂铑6）WRR系列等。

（2）热电偶的结构形式：热电偶的基本结构是热电极，绝缘材料和保护管；并与显示仪表、记录仪表或计算机等配套使用。

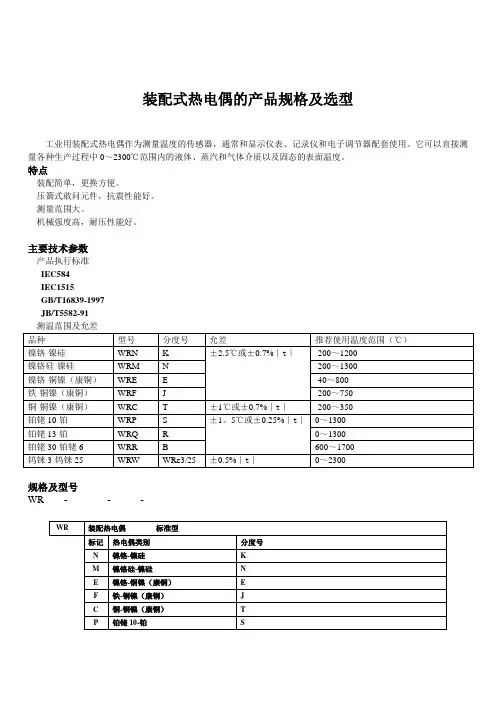

装配式热电偶的产品规格及选型工业用装配式热电偶作为测量温度的传感器，通常和显示仪表、记录仪和电子调节器配套使用。

它可以直接测量各种生产过程中0～2300℃范围内的液体、蒸汽和气体介质以及固态的表面温度。

特点装配简单，更换方便。

压簧式敢问元件，抗震性能好。

测量范围大。

机械强度高，耐压性能好。

主要技术参数产品执行标准IEC584IEC1515GB/T16839-1997JB/T5582-91测温范围及允差品种型号分度号允差推荐使用温度范围（℃）镍铬-镍硅WRN K ±2.5℃或±0.7%∣t∣-200～1200镍铬硅-镍硅WRM N -200～1300镍铬-铜镍（康铜）WRE E -40～800铁-铜镍（康铜）WRF J -200～750铜-铜镍（康铜）WRC T ±1℃或±0.7%∣t∣-200～350铂铑10-铂WRP S ±1。

5℃或±0.25%∣t∣0～1300铂铑13-铂WRQ R 0～1300铂铑30-铂铑6 WRR B 600～1700钨铼3-钨铼25 WRW WRe3/25 ±0.5%∣t∣0～2300规格及型号WR - - -WR 装配热电偶标准型标记热电偶类别分度号N 镍铬-镍硅KM 镍铬硅-镍硅NE 镍铬-铜镍（康铜） EF 铁-铜镍（康铜）JC 铜-铜镍（康铜）TP 铂铑10-铂SQ 铂铑13-铂RR 铂铑30-铂铑6 BW 钨铼3-钨铼25 WRe3/25标记热电偶对数1 单支式2 双支式标记安装固定方式1 无固定装置2 固定螺纹3 活动法兰4 固定法兰5 活络管接头式6 锥形固定螺纹7 直形管接头式8 固定螺纹管接头式9 活动螺纹接头式标记接线盒形式2 防溅式3 防水式4 防爆式标记保护管直径（mm）0 ￠161 ￠20（S、R、B型热电偶为￠25双层管）2 ￠16（高铝管、限用于K、N型热电偶）3 ￠25（高铝管、限用于K、N型热电偶）标记测量端形式X 接壳型（小惰性热电偶限用于K、N、E型）无标记绝缘型总长L （mm）标记保护管材质B 1Cr18Ni9TiA 碳钢20C Cr25TiR 刚玉质Q 高铝质MS 二硅化钼SC 碳化硅X 特殊保护管订货时加以说明插入长度l（mm）标记隔爆等级BT4 dIIBT4CT4 dIICT4。

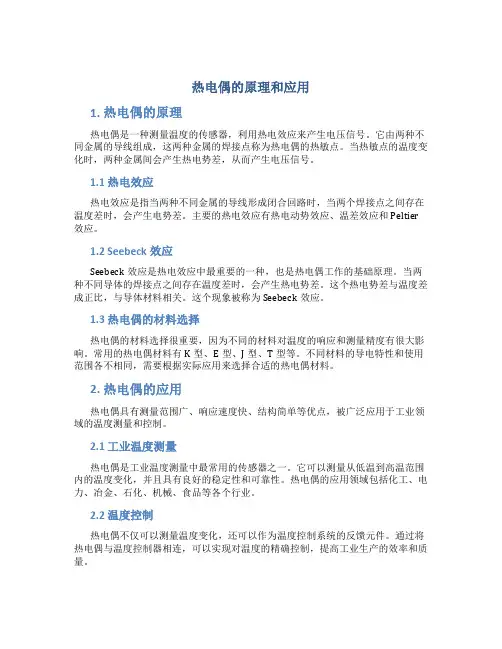

热电偶的原理和应用1. 热电偶的原理热电偶是一种测量温度的传感器，利用热电效应来产生电压信号。

它由两种不同金属的导线组成，这两种金属的焊接点称为热电偶的热敏点。

当热敏点的温度变化时，两种金属间会产生热电势差，从而产生电压信号。

1.1 热电效应热电效应是指当两种不同金属的导线形成闭合回路时，当两个焊接点之间存在温度差时，会产生电势差。

主要的热电效应有热电动势效应、温差效应和Peltier 效应。

1.2 Seebeck效应Seebeck效应是热电效应中最重要的一种，也是热电偶工作的基础原理。

当两种不同导体的焊接点之间存在温度差时，会产生热电势差。

这个热电势差与温度差成正比，与导体材料相关。

这个现象被称为Seebeck效应。

1.3 热电偶的材料选择热电偶的材料选择很重要，因为不同的材料对温度的响应和测量精度有很大影响。

常用的热电偶材料有K型、E型、J型、T型等。

不同材料的导电特性和使用范围各不相同，需要根据实际应用来选择合适的热电偶材料。

2. 热电偶的应用热电偶具有测量范围广、响应速度快、结构简单等优点，被广泛应用于工业领域的温度测量和控制。

2.1 工业温度测量热电偶是工业温度测量中最常用的传感器之一。

它可以测量从低温到高温范围内的温度变化，并且具有良好的稳定性和可靠性。

热电偶的应用领域包括化工、电力、冶金、石化、机械、食品等各个行业。

2.2 温度控制热电偶不仅可以测量温度变化，还可以作为温度控制系统的反馈元件。

通过将热电偶与温度控制器相连，可以实现对温度的精确控制，提高工业生产的效率和质量。

2.3 热处理过程监控热电偶在热处理过程中的监控起着重要的作用。

例如，在金属加热处理过程中，通过热电偶可以实时监测金属的温度变化，以确保加热过程的稳定性和一致性。

2.4 环境监测热电偶也可以应用于环境温度的监测。

例如，在气象站中，使用热电偶可以测量大气温度的变化，为天气预报和气候研究提供数据支持。

2.5 家用电器热电偶还可以应用于家用电器中。

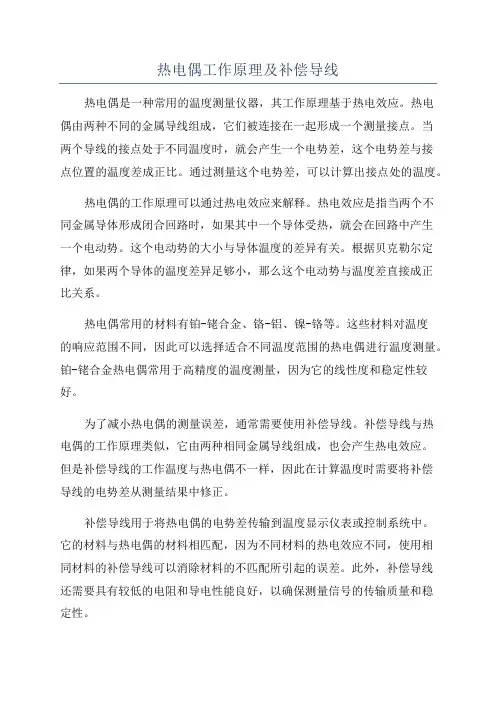

热电偶工作原理及补偿导线热电偶是一种常用的温度测量仪器，其工作原理基于热电效应。

热电偶由两种不同的金属导线组成，它们被连接在一起形成一个测量接点。

当两个导线的接点处于不同温度时，就会产生一个电势差，这个电势差与接点位置的温度差成正比。

通过测量这个电势差，可以计算出接点处的温度。

热电偶的工作原理可以通过热电效应来解释。

热电效应是指当两个不同金属导体形成闭合回路时，如果其中一个导体受热，就会在回路中产生一个电动势。

这个电动势的大小与导体温度的差异有关。

根据贝克勒尔定律，如果两个导体的温度差异足够小，那么这个电动势与温度差直接成正比关系。

热电偶常用的材料有铂-铑合金、铬-铝、镍-铬等。

这些材料对温度的响应范围不同，因此可以选择适合不同温度范围的热电偶进行温度测量。

铂-铑合金热电偶常用于高精度的温度测量，因为它的线性度和稳定性较好。

为了减小热电偶的测量误差，通常需要使用补偿导线。

补偿导线与热电偶的工作原理类似，它由两种相同金属导线组成，也会产生热电效应。

但是补偿导线的工作温度与热电偶不一样，因此在计算温度时需要将补偿导线的电势差从测量结果中修正。

补偿导线用于将热电偶的电势差传输到温度显示仪表或控制系统中。

它的材料与热电偶的材料相匹配，因为不同材料的热电效应不同，使用相同材料的补偿导线可以消除材料的不匹配所引起的误差。

此外，补偿导线还需要具有较低的电阻和导电性能良好，以确保测量信号的传输质量和稳定性。

补偿导线的设计与布线也非常重要。

为了减少温度梯度对测量结果的影响，通常会将热电偶、补偿导线和连接头一起安装在一个保护套管中，形成一个整体的测量单元。

此外，还需要注意补偿导线的长度和接线方式，以减小电阻和电势差的影响。

通常情况下，补偿导线与热电偶尽量使用相同的导线材料和连接方式，以提高测量精度。

总之，热电偶是一种常见的温度测量仪器，通过利用热电效应进行温度测量。

为了获得更准确的测量结果，通常还需要使用补偿导线来消除不同材料之间的温度差异所引起的误差。

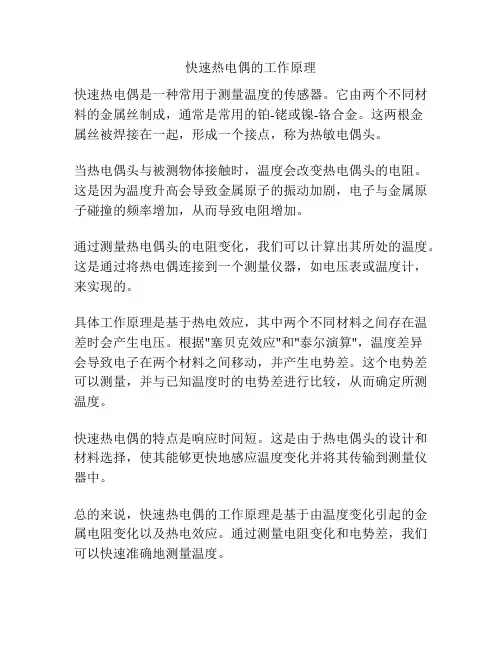

快速热电偶的工作原理
快速热电偶是一种常用于测量温度的传感器。

它由两个不同材料的金属丝制成，通常是常用的铂-铑或镍-铬合金。

这两根金
属丝被焊接在一起，形成一个接点，称为热敏电偶头。

当热电偶头与被测物体接触时，温度会改变热电偶头的电阻。

这是因为温度升高会导致金属原子的振动加剧，电子与金属原子碰撞的频率增加，从而导致电阻增加。

通过测量热电偶头的电阻变化，我们可以计算出其所处的温度。

这是通过将热电偶连接到一个测量仪器，如电压表或温度计，来实现的。

具体工作原理是基于热电效应，其中两个不同材料之间存在温差时会产生电压。

根据"塞贝克效应"和"泰尔演算"，温度差异
会导致电子在两个材料之间移动，并产生电势差。

这个电势差可以测量，并与已知温度时的电势差进行比较，从而确定所测温度。

快速热电偶的特点是响应时间短。

这是由于热电偶头的设计和材料选择，使其能够更快地感应温度变化并将其传输到测量仪器中。

总的来说，快速热电偶的工作原理是基于由温度变化引起的金属电阻变化以及热电效应。

通过测量电阻变化和电势差，我们可以快速准确地测量温度。

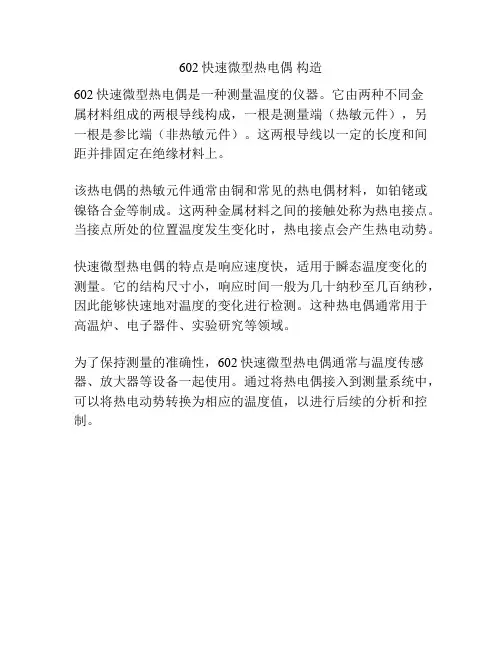

602快速微型热电偶构造
602快速微型热电偶是一种测量温度的仪器。

它由两种不同金
属材料组成的两根导线构成，一根是测量端（热敏元件），另一根是参比端（非热敏元件）。

这两根导线以一定的长度和间距并排固定在绝缘材料上。

该热电偶的热敏元件通常由铜和常见的热电偶材料，如铂铑或镍铬合金等制成。

这两种金属材料之间的接触处称为热电接点。

当接点所处的位置温度发生变化时，热电接点会产生热电动势。

快速微型热电偶的特点是响应速度快，适用于瞬态温度变化的测量。

它的结构尺寸小，响应时间一般为几十纳秒至几百纳秒，因此能够快速地对温度的变化进行检测。

这种热电偶通常用于高温炉、电子器件、实验研究等领域。

为了保持测量的准确性，602快速微型热电偶通常与温度传感器、放大器等设备一起使用。

通过将热电偶接入到测量系统中，可以将热电动势转换为相应的温度值，以进行后续的分析和控制。

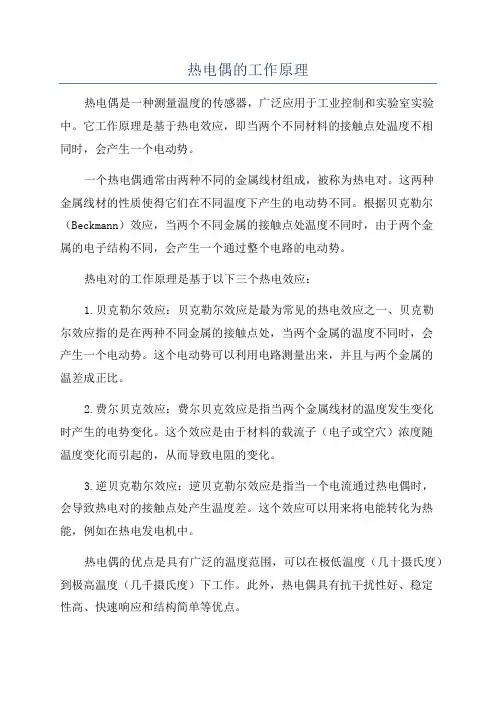

热电偶的工作原理热电偶是一种测量温度的传感器，广泛应用于工业控制和实验室实验中。

它工作原理是基于热电效应，即当两个不同材料的接触点处温度不相同时，会产生一个电动势。

一个热电偶通常由两种不同的金属线材组成，被称为热电对。

这两种金属线材的性质使得它们在不同温度下产生的电动势不同。

根据贝克勒尔（Beckmann）效应，当两个不同金属的接触点处温度不同时，由于两个金属的电子结构不同，会产生一个通过整个电路的电动势。

热电对的工作原理是基于以下三个热电效应：1.贝克勒尔效应：贝克勒尔效应是最为常见的热电效应之一、贝克勒尔效应指的是在两种不同金属的接触点处，当两个金属的温度不同时，会产生一个电动势。

这个电动势可以利用电路测量出来，并且与两个金属的温差成正比。

2.费尔贝克效应：费尔贝克效应是指当两个金属线材的温度发生变化时产生的电势变化。

这个效应是由于材料的载流子（电子或空穴）浓度随温度变化而引起的，从而导致电阻的变化。

3.逆贝克勒尔效应：逆贝克勒尔效应是指当一个电流通过热电偶时，会导致热电对的接触点处产生温度差。

这个效应可以用来将电能转化为热能，例如在热电发电机中。

热电偶的优点是具有广泛的温度范围，可以在极低温度（几十摄氏度）到极高温度（几千摄氏度）下工作。

此外，热电偶具有抗干扰性好、稳定性高、快速响应和结构简单等优点。

但是，热电偶也存在一些缺点。

首先，由于热电偶的测量原理是基于金属之间的热电效应，所以在实际测量中，如果接触点处发生材料的电化学反应或杂质的存在，可能会导致电动势的不准确。

其次，热电偶的灵敏度较低，需要进行放大和校正来提高测量的准确性。

此外，由于热电偶的输出电压较低，容易受到电路噪声的干扰。

总结而言，热电偶是一种重要的温度传感器，利用热电效应原理实现温度测量。

其工作原理基于热电效应、贝克勒尔效应、费尔贝克效应和逆贝克勒尔效应。

热电偶具有广泛的温度测量范围和稳定的特性，但也存在一些局限性需要注意。

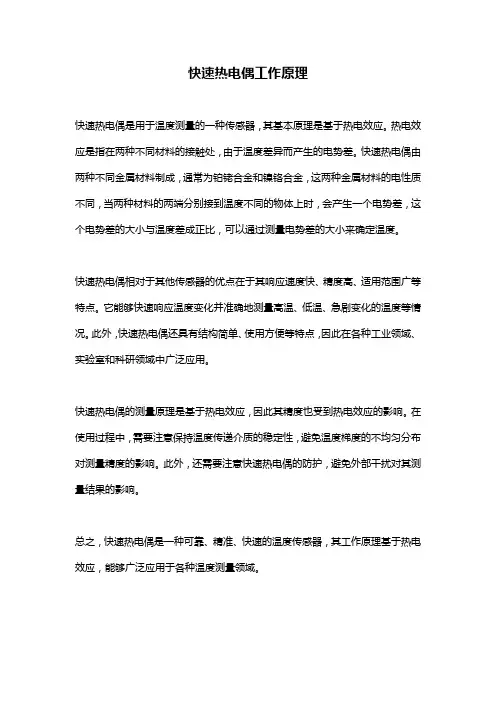

快速热电偶工作原理
快速热电偶是用于温度测量的一种传感器，其基本原理是基于热电效应。

热电效应是指在两种不同材料的接触处，由于温度差异而产生的电势差。

快速热电偶由两种不同金属材料制成，通常为铂铑合金和镍铬合金，这两种金属材料的电性质不同，当两种材料的两端分别接到温度不同的物体上时，会产生一个电势差，这个电势差的大小与温度差成正比，可以通过测量电势差的大小来确定温度。

快速热电偶相对于其他传感器的优点在于其响应速度快、精度高、适用范围广等特点。

它能够快速响应温度变化并准确地测量高温、低温、急剧变化的温度等情况。

此外，快速热电偶还具有结构简单、使用方便等特点，因此在各种工业领域、实验室和科研领域中广泛应用。

快速热电偶的测量原理是基于热电效应，因此其精度也受到热电效应的影响。

在使用过程中，需要注意保持温度传递介质的稳定性，避免温度梯度的不均匀分布对测量精度的影响。

此外，还需要注意快速热电偶的防护，避免外部干扰对其测量结果的影响。

总之，快速热电偶是一种可靠、精准、快速的温度传感器，其工作原理基于热电效应，能够广泛应用于各种温度测量领域。
