M10砂浆计算书.

M10砂浆配合比设计计算书一、设计依据1、《砌筑砂浆配合比设计规程》（JGJ98-2000）二、设计要求1、强度等级：M102、砂浆稠度：30-50mm3、砂浆分层度：10-30mm三、使用部位挡墙、护坡、水沟四、原材料1、1、水泥：冀东海德堡（泾阳）水泥有限公司盾石牌P.O42.5级水泥，密度ρc=3090Kg/m3,其技术指标经试验结果为表1。

水泥技术指标表12、细集料：山西省临县克虎镇大桥沟砂场，其技术指标经试验结果见表2砂技术指标表23、水：当地的饮用水, 密度ρw =1000Kg/m3五、配制强度计算1、f m,o=f2+0.645σ根据《砌筑砂浆配合比设计规程》（JGJ98-2000）、选取σ=2.50，由此可得：f m,o=f2+0.645σ=10+0.645×2.50=11.6Mpa；2、计算单位水泥用量Q c=1000(f m,o-β)/(α×f ce)其中α=3.03，β=-15.09f ce=γ×f ce,k=1.0×42.5=42.5Mpa；由此可得：Q c=207kg；根据《砌筑砂浆配合比设计规程》（JGJ98-2000）、施工工艺和以往经验，单位水泥用量确定为300kg；M co=300kg；3、计算单位砂用量根据《砌筑砂浆配合比设计规程》（JGJ98-2000）中的要求，每立方米砂浆中的砂用量，宜用干燥状态的堆积密度作为计算值，结合经验取M so=1450kg；4、确定单位用水量根据《砌筑砂浆配合比设计规程》（JGJ98-2000），且砂浆设计稠度为30-50mm。

因此，单位用水量M wo选定为230kg；则：M wo=230kg；5、确定初步配合比由以上计算可得出砂浆的初步配合比为：C : S : W=300:1450:230=1：4.83：0.77六、试拌1、根据计算出的初步配合比C : S : W=300:1450:230进行试拌，得出砂浆稠度为45mm；分层度为25mm，砂浆稠度符合设计满足施工要求。

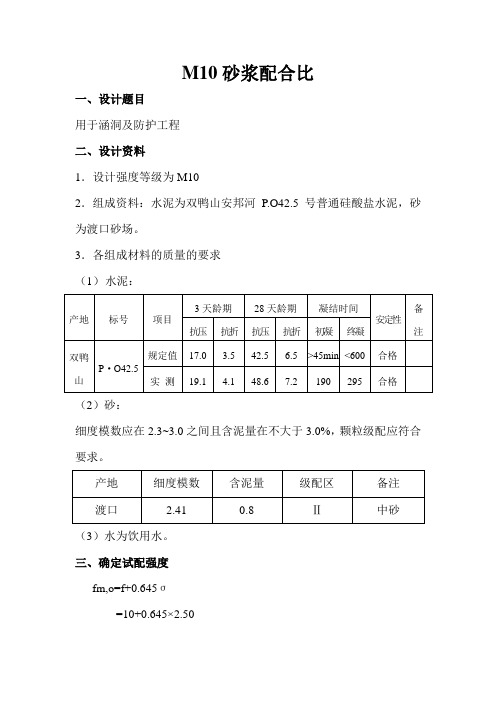

M10砂浆配合比一、设计题目用于涵洞及防护工程二、设计资料1．设计强度等级为M102．组成资料：水泥为双鸭山安邦河P.O42.5号普通硅酸盐水泥，砂为渡口砂场。

3．各组成材料的质量的要求（1）水泥：（2）砂：细度模数应在2.3~3.0之间且含泥量在不大于3.0%，颗粒级配应符合要求。

（3）水为饮用水。

三、确定试配强度fm,o=f+0.645σ=10+0.645×2.50=11.6Mpafm,o：砂浆试配强度f：砂浆抗压强度平均值σ：砂浆现场强度标准差取2.50Mpa四、提出初步配合比，确定各材料用量1、水泥用量的确定Q c=1000(f m,o-β)/a×f ce=1000(11.6+15.09)/3.03×42.5=207kg/m3，Q c:每立方米砂浆的水泥用量f m,o:砂浆的试配强度f ce:水泥实际强度a,β:砂浆的特征系数,其中a=3.03,β=-15.09每立方米采用水泥207kg/m32、在无法得到水泥强度时，可按下式计算f ce：f ce=rc.f ce，k式中：f ce，k–水泥强度等级对应的强度值；r c-水泥强度等级值的富余系数，该值应该按实际统计资料确定。

无统计资料时rc可取1.0。

3、确定砂用量每立方米砂浆中的砂子用量，应按干燥状态下的堆积密度值作为计算值（Kg）。

现场测得砂子堆积密度为1550Kg/m3,所以本配合比砂浆中砂子用量为1550Kg/m3。

4、确定用水量每立方米砂浆中的用水量，采用水灰比0.65，用水量为135Kg/m3。

五、调整工作性，提出基准配合比1按计算材料用量拌制砂浆试样，拌合物稠度为2.0cm,不符合施工要求,保持砂不变，采用水灰比0.70，经拌合稠度为4.5cm,符合施工要求,此时各材料用量为水泥:380kg/m3,水:266kg/m3,中砂:1550kg/m3。

六、检验强度,确定试验室配合比拌制三组配合比，砂保持不变,水亦保持不变,水泥分别为A=368kg/m3, B=380 kg/m3, C=392 kg/m3。

M10砌筑砂浆配合比设计一、 试配强度,0210*1.2512.5m f kf Mpa ===（系数取值表5.1.1）二、 设计依据（一）使用部位皖赣四电房屋墙体砌筑（二）砌筑砂浆配合比设计技术条件项目 表观密度（kg/m 3)稠度（mm ）保水率（%）材料用量（kg/m 3) 砌筑砂浆≥190050-70≥80≥200设计稠度50~70mm ，采用机械拌合。

（三）设计依据标准 1.设计图纸2.《建筑砂浆基本性能试验方法》JGJ/T70-20093.《砌筑砂浆配合比设计规程》TGJ/T98-20104.《铁路混凝土与砌体工程施工质量验收标准》TB10424-2003 三、 原材料1．水泥：白马山水泥P.C32.5 2.细骨料：宣城堆积密度为1530kg/m 33.水：饮用水四、 砂浆配合比的确定与要求1. 砂浆的试配强度计算：,02m f f κ==12.5(MPa) ,0m f —砂浆的试配强度(MPa)κ—系数κ=1.25强度等级 施工水平 强度标准差a(MPa) KM5 M7.5 M10 M15 M20 M25 优良 1.00 1.5 2.00 3.00 4.5 6.00 1.15 一般1.251.882.53.75 7.57.501.202. 水泥用量的计算,*ce c ce k f f γ==32.5（MPa ）ce f —水泥强度等级值（MPa ）c γ—水泥强度等级的富余系数，取c γ=1.0,01000()/(*)c m ce Q f f βα=-=280c Q —每立方米砂浆中的水泥用量（Kg ） ce f —水泥的实测强度（MPa ）α、β—砂浆的特征系数，α=3.03，β=-15.09.根据经验，取每方水泥用量为280kg ，用水量取310kg 。

3.砂干燥状态堆积密度为1530kg/m 3。

五、 砌筑砂浆配合比试配、调整1. 根据砂浆配合比各种材料用量确定砌筑砂浆理论表观密度为ρ=2120kg/m 3得基准配合比：试配拌制9L ，各材料用量如下：原材料kg/m 3水泥 砂 水280 1530 310kg/9L2.8813.722.52水泥用量为280kg/m 3时，稠度65mm ，保水率为＞80%，实测表观密度为32120/kg m ρ=，粘聚性良好，保水性良好，工作性满足施工要求。

m10水泥砂浆的配合比计算方法
m10水泥砂浆的配合比通常按照重量比比值确定。

一般的配合规定是
水泥：砂：石英砂＝1：2.5：3，也就是说，每100kg水泥需要250kg砂
和300kg石英砂。

方法：
1.首先，确定需要多少水泥：根据建筑面积和涂料厚度，计算出所需
要的水泥重量。

2.计算砂的重量：将所需要的水泥重量乘以2.5，就可以得出砂的重量。

3.计算石英砂的重量：将所需要的水泥重量乘以3，就可以得出石英
砂的重量。

4.计算水的重量：所需要的水重量可以按照水灰比的要求，即水：水
泥=0.4：1来计算，也就是说，所需的水重量要比水泥的重量少0.4倍。

例如：假设某项工程需要用到750kg水泥，那么其它材料的重量则为：砂：750*2.5＝1875kg
石英砂：750*3＝2250kg
水：750*0.4＝300kg。

M10砂浆配合比计算书
一、配制混凝土所用材料
1、水泥——采用赤峰远航水泥有限责任公司生产的强度等级为32.5Mpa的普通硅酸盐水泥，已检各项指标合格。

2、砂——采用京峰砂场河砂，属中砂，细度模数Mx＝3.0，其它各项指标已检合格。

4、水——采用工地饮用水。

二、确定砂浆的配制强度(fcu,o)
设计要求砂浆10Mpa，查表标准差σ＝1.88Mpa，砂浆的配制强度fm,o=10＋0.645×1.88＝11.2Mpa。

三、计算单位水泥用量
根据经验选用每方砂浆水泥用量为：330kg/m3。

四、选定单位砂用量
根据砂的堆积密度确定砂的用量为：1450kg/m3
五、选定单位用水量
根据砂浆的强度等级要求，查表确定用水量为＝240kg/m3
六、提出基准配合比
1、计算试拌材料用量
按计算初步配合比试拌6L砂浆拌合物，各种材料用量：
水泥：1.980kg
砂：8.700kg
水： 1.440 kg
按计算材料用量拌制砂浆拌合物，满足施工稠度的要求，此配合比为基准配合比。

九、试验室配合比
采用基准配合比增减10%的水泥用量，按363kg/m3、330kg/m3、297kg/m3三个水泥用量拌制砂浆拌合物。

配合比一览表
十、确定最佳水灰比
最后确定最佳水灰比为0.73，其配合比为：
m co:m so:mωо＝330：1450：240＝1：4.39：0.73。

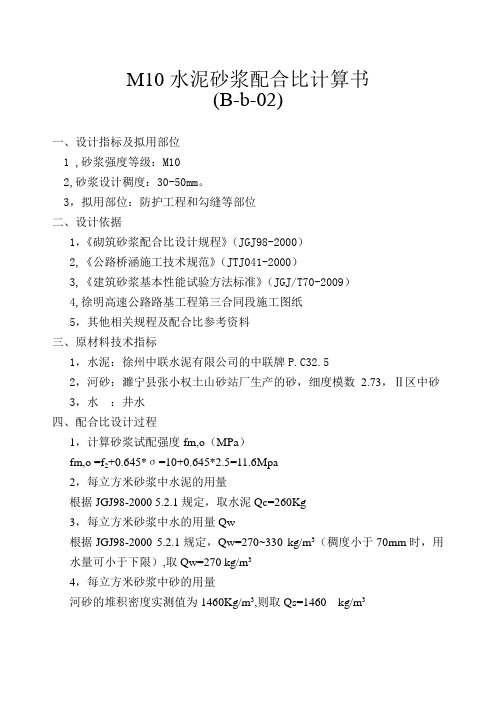

M10水泥砂浆配合比计算书(B-b-02)一、设计指标及拟用部位1 ,砂浆强度等级：M102,砂浆设计稠度：30-50mm。

3，拟用部位：防护工程和勾缝等部位二、设计依据1，《砌筑砂浆配合比设计规程》（JGJ98-2000）2,《公路桥涵施工技术规范》（JTJ041-2000）3,《建筑砂浆基本性能试验方法标准》（JGJ/T70-2009）4,徐明高速公路路基工程第三合同段施工图纸5，其他相关规程及配合比参考资料三、原材料技术指标1，水泥：徐州中联水泥有限公司的中联牌P.C32.52，河砂：濉宁县张小权土山砂站厂生产的砂，细度模数2.73，Ⅱ区中砂3，水：井水四、配合比设计过程1，计算砂浆试配强度fm,o（MPa）fm,o =f2+0.645*σ=10+0.645*2.5=11.6Mpa2，每立方米砂浆中水泥的用量根据JGJ98-2000 5.2.1规定，取水泥Qc=260Kg3，每立方米砂浆中水的用量Qw根据JGJ98-2000 5.2.1规定，Qw=270~330 kg/m3（稠度小于70mm时，用水量可小于下限）,取Qw=270 kg/m34，每立方米砂浆中砂的用量河砂的堆积密度实测值为1460Kg/m3,则取Qs=1460 kg/m3综上所述，得到初步配合比：Qc，: Qs，: Qw，=260：1460：270五、确定基准配合比及调整配合比1，经过试拌，测得砂浆稠度为15mm，小于设计稠度，故用水量需要调整。

直到用水量调整为300 kg/m3，稠度能满足要求，则砂浆基准配合比A为：Qc : Qs : Qw =260：1460：3002，根据JGJ98-2000要求，将水泥用量±10%，得到两组配合比B和C，则三组配合比分别为：A组Qc : Qs : Qw =260：1460：300B组Qc : Qs : Qw =286：1460：300C组Qc : Qs : Qw =234：1460：300六、配合比的确定A、B、C三组稠度均符合要求，将三个不同水泥用量的砂浆制作成型，标养7d、28d后，测定抗压强度结果见下表：配合比强度汇总表七、试验室选定配合比根据强度结果,考虑到工程的经济性.最终确定M7.5砂浆配合比如下:A Qc : Qs : Qw =260：1460：300八、试验室试配用砂为干燥状态，施工配合比必须根据现场砂的含水量进行调整。

M10砂浆配合比计算书1、施工说明本配合比用于砌筑工程。

因施工工艺的需要，砂浆稠度取30~50 mm。

2、设计依据《砌筑砂浆配合比设计规程》JGJ/T98—20103、原材料情况(1)机制砂：II区中砂，生产地：百合砂场(2)水泥：邵阳南方PC32.54、计算初步配合比(1)确定砂浆试配强度设计强度：fuc,k=10Mpa,标准差取a=3.0Mpa则砂浆的试配强度: fcu,0=10.0+0.645×3.0＝11.9Mpa(2) 计算每立方砂浆中的水泥用量无法取得水泥强度实测值时:fce=32.5×1.0=32.5砂浆的特征系数a=3.03 b=-15.09则：QC=1000(fm0-b)/a fce=1000×(11.9+15.09)/（3.03×32.5）=274kg根据现在施工条件,水泥取值332kg(3) 确定每立方砂浆砂用量每立方砂浆中的砂用量根据砂的自然堆积密度做为参考值,选为：Qc=1663kg (4)选定每立方米砂浆用水量:每立方米砂浆中的用水量根据砂浆稠度等要求选用260kg5、砂浆配合比试配A根据初步配合比进行试配，测锝其稠度为45 mm符合设计要求，且和易性、粘聚性、保水性均符合要求。

由此定出基准配合比A组：Qc：Qs：Qw=332：1663：260=1：5.01：0.78B、在基准配合比A组的基础上水泥用量增加10%，得配合比B组为：Qc：Qs：Qw=365：1663：260=1：4.56：0.71C、在基准配合比A组的基础上水泥用量减少10%，得配合比C组为：Qc：Qs：Qw=297：1663：260=1：5.60：0.886、成果请详见配合比试验列表：根据经济合理的原则，选定A组作为M10砂浆配合比：Qc：Qs：Qw=332：1663：260=1：5.01：0.78。

M10砂浆配合比设计计算书
一、砂浆设计强度：fcu,k =10 MPa，稠度30—50mm。

二、使用部位：抹面等
三、使用原材料：
1、水泥：广西兴安海螺牌P.C32.5普通硅酸盐水泥
2、砂：洲背料场，中砂
3、水：饮用水
四、设计规程：《砌筑砂浆配合比设计规程》 JGJ98—2000
五、设计参数：
1、保证率95%，系数为0.645
2、强度标准差：3.0MPa
3、α取值3.03，β取值-15.09
4、水泥强度等级富余系数：1.0
六、计算过程：
1、砂浆试配强度：fm,o=10+0.645*3=11.9 MPa
2、水泥用量计算：
C=1000*（fm,o-β）/(a*fce)=1000*[11.9-(-15.09)/(3.03*32.5*1.0)=274 Kg/m3 实际水泥用量：C=274 Kg/m3
3、确定砂用量：砂堆积密度为1508，砂用量S取1508 Kg/m3
4、确定用水量：W=270 Kg/m3
5、配合比为： C：S：W=274 ：1508 ：270 此基准配合比定为2
6、根据试配要求应采用三个配合比进行比较，其它两个配合比根据基准配合比增加
水泥用量10%；20%其他用量不变。

配合比3为： C：S：W=301 ：1508 ：270
配合比1为： C：S：W=331 ：1508 ：270
7、试验结果请见列表：
根据上表可见，水泥用量为301kg的配合比设计的28天强度达到试配强度的105.9％，因此建议采用水泥用量为301kg的配合比为施工应用配合比。

山西阳五高速公路第A3合同段M10砂浆配合比设计计算书本配合比依据JGJ98-2000、JTJ041-2000和施工图纸进行设计，用于阳五高速公路A3合同段桥涵、路基、隧道M10砂浆施工。

砂浆配制强度采用95%的强度保证率，强度标准差取2.5MPa，水泥强度取用水泥强度等级1.00倍，配合比采用28天的强度标准。

水泥使用河北鼎盛水泥厂鼎星牌P.S.A32.5强度等级水泥；细集料使用河北正定中砂，细度模数2.70，堆积密度1.536g/㎝3，表观密度2.621g/㎝3；一、砂浆配制强度ƒcu,o≥ ƒcu,k+0.645×όƒcu,o≥ 10+0.645×2.5ƒcu,o≥ 11.6(MPa)二、计算水泥用量1、水泥强度ƒce = γc׃ce,gƒce= 1.00×32.5ƒce=32.5(MPa)2、水泥用量Qc =1000×（ƒm,0－β）/ （a׃ce）Qc =1000×（11.6＋15.09）/ （3.03×32.5）Qc =271（㎏）三、砂子的堆积密度为1538㎏/m3，根据阳泉地区的地材，此水泥用量达不到设计强度，在1：4时的灰砂比时强度才能达到设计强度。

故水泥用量用384㎏四、每立方米砂浆用水量配合比设计的稠度为60-70㎜，m wo =286（㎏）七、设计计算的砂浆初步配合比为：水泥：砂：水384 ：1538：2861 ：4 ：0.745八、以0.745的水灰比为基准，用水量不变，水泥用量增加和减少10%，得如下砼配合比：422 ：1538：286345 ：1538：286九、经对该三组配合比试拌，砼拌和物的和易性、工作性能满足设计要求，并制作试件检测配合比的强度，其强度值如下：水灰比稠度（㎜）密度（㎏/m3）强度(MPa)备注7 280.678 65 2210 10.20.745 70 2185 8.9 基准0.829 75 2160 7.8.十、经过试验比较，其基准配合比强度比较合理，工作性能满足施工要求，故采用基准配合比进行施工。

Ｍ10砂浆配合比设计说明书
一、设计依据
JGJ98-2000
二、设计要求
砂浆强度等级：M10
使用部位：浆砌工程砌筑、勾缝、抹面
设计稠度：30-50 mm
三、所用原材料
1 、水泥：湖北华新堡垒牌P.O32.5水泥，经试验，各项技术指标符合规范要求。

2 、砂：狮形河中砂，经试验，各项技术指标符合规范要求。

3 、水：饮用水
四、配合比设计
1 、计算砂浆试配强度f m,o：
砂浆现场强度标准差б经查JGJ98-2000表5.1.3，б取值2.50MPa
f m,o= f2 +0.645σ=10+0.645×2.50=11.6MPa
2 、M10水泥砂浆配合比选用：
经试验，所用砂子堆积密度值为1370kg/m3，根据JGJ98-2000表5.2.1，M10水泥砂浆配合比每方用量（㎏/m3）选取为水泥：砂：水=477：1370：310 质量比为1：2.87：0.65
3 、试配调整：
试拌10L材料用量：水泥=477×0.010=4.77kg
砂=1370×0.010=13.7kg
水=310×0.010=3.10kg
经试拌，测得砂浆拌合物稠度为50mm，分层度为20mm均满足设计要求，又测砂浆拌合物密度为2180kg/m3，实测值与设计值之差的绝对值未超过设计值得2%，则不必进行校正。

4 、M10砂浆基准配合比即为：
1m3砂浆材料用量（kg/m3）水泥：砂：水=477：1370：310 质量比为1：2.87：0.65。
