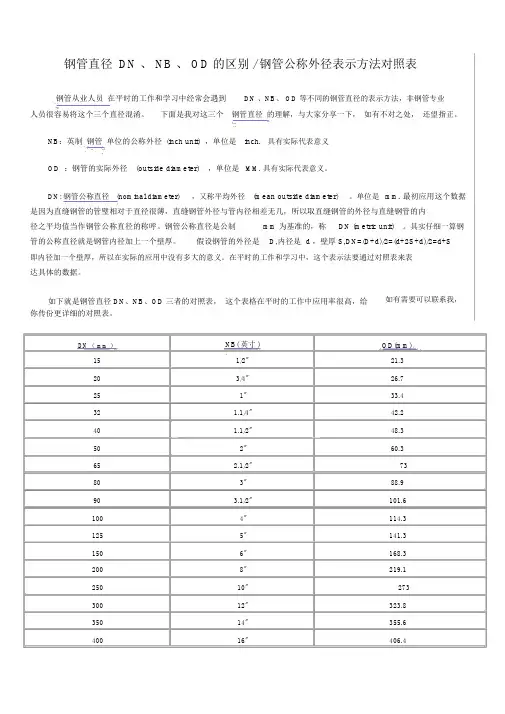

钢管直径 DN 、 NB 、 OD 的区别 / 钢管公称外径表示方法对照表钢管从业人员在平时的工作和学习中经常会遇到DN 、NB、 OD 等不同的钢管直径的表示方法，非钢管专业人员很容易将这个三个直径混淆。
下面是我对这三个钢管直径的理解，与大家分享一下，如有不对之处，还望指正。
NB：英制钢管单位的公称外径(inch unit) ，单位是inch.具有实际代表意义OD ：钢管的实际外径(outside diameter)，单位是MM. 具有实际代表意义。
DN: 钢管公称直径(nominal diameter)，又称平均外径(mean outside diameter)。
单位是mm. 最初应用这个数据是因为直缝钢管的管璧相对于直径很薄，直缝钢管外径与管内径相差无几，所以取直缝钢管的外径与直缝钢管的内径之平均值当作钢管公称直径的称呼。
钢管公称直径是公制mm 为基准的，称DN (metric unit)。
其实仔细一算钢管的公称直径就是钢管内径加上一个壁厚。
假设钢管的外径是D,内径是 d ，壁厚 S,DN=(D+d)/2=(d+2S+d)/2=d+S即内径加一个壁厚，所以在实际的应用中没有多大的意义。
在平时的工作和学习中，这个表示法要通过对照表来表达具体的数据。
如有需要可以联系我，如下就是钢管直径 DN、NB、OD 三者的对照表，这个表格在平时的工作中应用率很高，给你传份更详细的对照表。
DN （ mm ）NB( 英寸 )OD(mm)151/2"21.3203/4"26.7251"33.432 1.1/4"42.240 1.1/2"48.3502"60.365 2.1/2"73803"88.990 3.1/2"101.61004"114.31255"141.31506"168.32008"219.125010"27330012"323.835014"355.640016"406.445018"457.2 50020"508 55022"558.8 60024"609.6 65026"660.4 70028"711.2 75030"762 80032"812.8 85034"863.6 90036"914.4 95038"965.2 100040"1016 105042"1066.8 110044"1117.6 115046"1168.4 120048"1219.2。
一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径(De)、内径(D)、公称直径(DN)。
DN是指管道的公称直径，是外径与内径的平均值。
DN的值=De的值-0.5*管壁厚度。
注意：这既不是外径也不是内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。
De主要是指管道外径，PPR、PE管、聚丙烯管外径,一般采用De标注的，均需要标注成外径*壁厚的形式，例De25×3。
D 一般指管道内径。
d 混凝土管内直径。
钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。
如：Φ25×3，表示外径25mm，壁厚为3mm的管材。
对无缝钢管或有色金属管道，应标注“外径×壁厚”。
例如ф108×4，ф可省略。
中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。
对这类钢管规格的表示方法为管外径×壁厚。
例如ф60.5×3.8。
DN 为Nominal diameter 意思是公称直径。
De 为external diameter意思是外径。
Dg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了。
二、管径的表达方式：1 水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4.5等）；对无缝钢管或有色金属管道，应标注“外径×壁厚”。
例如ф108×4，ф可省略。
3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
管道公称直径一览表（美国ASME标准）
管道公称直径一览表（美国ASME标准）
注：STD 指标准壁厚管XS 加厚壁厚管XXS 特别加厚壁厚管
S指不锈钢系列，不带S指其他钢种焊接和无缝钢管壁厚系列数据中系列加上Sch与没有Sch的意义相同如Sch5S与5S意义相同，Sch30与30意义相同
六角头螺栓螺纹规格M10、M12、M14、M16、M18、M20 、M22、M24、M27、M30 、M33、M36、M39 、M42、M45、M48、M52、M56、M64、M72、M76、M90
管道公称直径一览表（SH3405-96）
注：STD 指标准壁厚管XS 加厚壁厚管XXS 特别加厚壁厚管
S指不锈钢系列，不带S指其他钢种焊接和无缝钢管壁厚系列数据中系列加上Sch与没有Sch的意义相同如Sch5S与5S意义相同，Sch30与30意义相同SH3405-1996中规定不锈钢工程壁厚超过SCH 80S按碳钢此后规格的管道壁厚进行考虑。

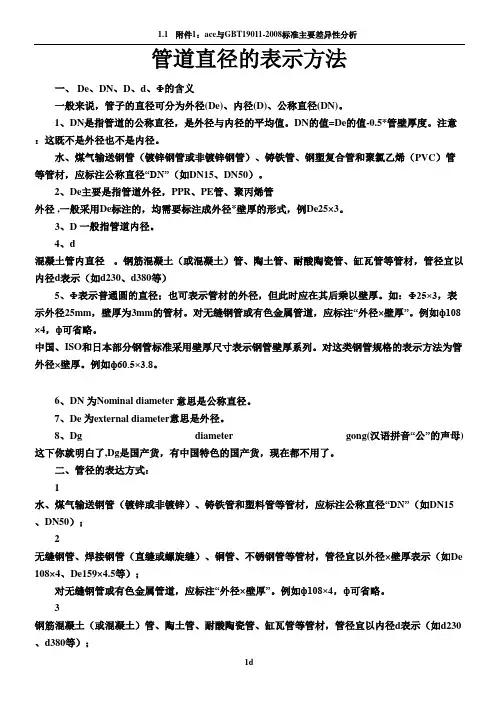

管道直径的表示方法一、 De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径(De)、内径(D)、公称直径(DN)。
1、DN是指管道的公称直径，是外径与内径的平均值。
DN的值=De的值-0.5*管壁厚度。
注意：这既不是外径也不是内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。
2、De主要是指管道外径，PPR、PE管、聚丙烯管外径 ,一般采用De标注的，均需要标注成外径*壁厚的形式，例De25×3。
3、D 一般指管道内径。
4、d混凝土管内直径。
钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）5、Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。
如：Φ25×3，表示外径25mm，壁厚为3mm的管材。
对无缝钢管或有色金属管道，应标注“外径×壁厚”。
例如ф108×4，ф可省略。
中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。
对这类钢管规格的表示方法为管外径×壁厚。
例如ф60.5×3.8。
6、DN 为Nominal diameter 意思是公称直径。
7、De 为external diameter意思是外径。
8、Dg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了。
二、管径的表达方式：1水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；2无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De 108×4、De159×4.5等）；对无缝钢管或有色金属管道，应标注“外径×壁厚”。
各种常用管道管径的表示方法及对照表Revised as of 23 November 2020各种常用管道管径的表示方法及对照表夏某人2018-03-25 23:56:59小编现给大家分享一下工程中各种管道管径的表示及对照表，请大家转发、收藏，以备不时之需！?一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。
1、DN是指管道的公称直径，是外径与内径的平均值。
DN的值=De的值﹣*管壁厚度。
注意：这既不是外径也不是内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）;2、De主要是指管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径 x 壁厚的形式，例De25 x 3;3、D一般指管道内径;4、d混凝土管内直径。
钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）;5、φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。
如φ25 x 3，表示外径25mm，壁厚为3mm的管材。
对无缝钢管或有色金属管道，应标注“外径 x 壁厚”。
例如φ108 x 4，φ可省略。
中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。
对这类钢管规格的表示方法为管外径 x 壁厚。
例如φ x ;6、DN为Nominal diameter意思是公称直径;7、De为external diameter意思是外径;8、Dgdiametergong（汉语拼音“公”的声母）这下你就明白了，Dg是国产货，有中国特色的国产货，现在都不用了。
二、管径的表达方式1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；在涉及壁厚的情况下也可以使用De来标注；拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25 x De32 x 3mmDN32 De40 x 4mmDN40 De50 x 4mm等等……;2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径 x 壁厚表示（如De108 x 4、De159 x 等）；对无缝钢管或有色金属管道，应标注“外径 x 壁厚”。
ASME B36.10M-2015焊接和无缝轧制钢管英制米制英制NPS DN in.ASME ISO 国标焊管国标无缝mm kg/m mm kg/m mm kg/m mm kg/m mm kg/m mm kg/m mm kg/m mm kg/m mm kg/m mm kg/m mm kg/m mm kg/m mm kg/m mm kg/m 1/860.40510.310.210.210…… 1.240.28…… 1.450.32 1.730.37…… 2.410.47…………………… 1.730.37 2.410.47……1/480.54013.713.713.513.5…… 1.650.49…… 1.850.54 2.240.63…… 3.020.80…………………… 2.240.63 3.020.80……3/8100.67517.117.217.217…… 1.650.63…… 1.850.70 2.310.84…… 3.20 1.10…………………… 2.310.84 3.20 1.10……1/2150.84021.321.321.321 1.650.80 2.11 1.00…… 2.41 1.12 2.77 1.27…… 3.73 1.62……………… 4.78 1.95 2.77 1.27 3.73 1.627.47 2.553/420 1.05026.726.926.927 1.65 1.03 2.11 1.28…… 2.41 1.44 2.87 1.69…… 3.91 2.20……………… 5.56 2.90 2.87 1.69 3.91 2.207.82 3.64125 1.31533.433.733.734 1.65 1.29 2.77 2.09…… 2.90 2.18 3.38 2.50…… 4.55 3.24……………… 6.35 4.24 3.38 2.50 4.55 3.249.09 5.451¼32 1.66042.242.442.442 1.65 1.65 2.77 2.69…… 2.97 2.87 3.56 3.39…… 4.85 4.47……………… 6.35 5.61 3.56 3.39 4.85 4.479.707.771½40 1.90048.348.348.348 1.65 1.90 2.77 3.11…… 3.18 3.53 3.68 4.05…… 5.08 5.41………………7.147.25 3.68 4.05 5.08 5.4110.159.55250 2.37560.360.360.360 1.65 2.39 2.77 3.93…… 3.18 4.48 3.91 5.44…… 5.547.48………………8.7411.11 3.91 5.44 5.547.4811.0713.442½65 2.87573.076.176.176 2.11 3.69 3.05 5.26…… 4.788.04 5.168.63……7.0111.41………………9.5314.92 5.168.637.0111.4114.0220.39380 3.50088.988.988.989 2.11 4.52 3.05 6.46…… 4.789.92 5.4911.29……7.6215.27………………11.1321.35 5.4911.297.6215.2715.2427.683½90 4.000101.6101.6101.6102 2.11 5.18 3.057.41…… 4.7811.41 5.7413.57……8.0818.64…………………… 5.7413.578.0818.64……4100 4.500114.3114.3114.3114 2.11 5.84 3.058.37…… 4.7812.91 6.0216.08……8.5622.32……11.1328.32……13.4933.54 6.0216.088.5622.3217.1241.035125 5.563141.3139.7139.7140 2.779.46 3.4011.56………… 6.5521.77……9.5330.97……12.7040.28……15.8849.12 6.5521.779.5330.9719.0557.436150 6.625168.3168.3168.3168 2.7711.31 3.4013.83…………7.1128.26……10.9742.56……14.2754.21……18.2667.577.1128.2610.9742.5621.9579.2282008.625219.1219.1219.1219 2.7714.78 3.7619.97 6.3533.327.0436.828.1842.5510.3153.0912.7064.6415.0975.9218.2690.4420.62100.9323.01111.278.1842.5512.7064.6422.23107.931025010.750273.0273.0273.0273 3.4022.61 4.1927.78 6.3541.767.8051.019.2760.2912.7081.5315.0995.9818.26114.7121.44133.0125.40155.1028.58172.279.2760.2912.7081.5325.40155.101230012.750323.8323.9323.9324 3.9631.24 4.5735.98 6.3549.718.3865.1910.3179.7114.27108.9317.48132.0521.44159.8725.40186.9228.58208.0833.32238.699.5373.8612.7097.4425.40186.921435014.000355.6355.6355.6356 3.9634.34 6.3554.697.9267.919.5381.3311.1394.5515.09126.7219.05158.1123.83194.9827.79224.6631.75253.5835.71281.729.5381.3312.70107.40……1640016.000406.4406.4406.4406 4.1941.56 6.3562.657.9277.839.5393.2712.70123.3116.66160.1321.44203.5426.19245.5730.96286.6636.53333.2140.49365.389.5393.2712.70123.31……1845018.000457457457457 4.1946.79 6.3570.577.9287.7111.13122.3814.27155.8119.05205.7523.83254.5729.36309.6434.93363.5839.67408.2845.24459.399.53105.1712.70139.16……2050020.000508508508508 4.7859.32 6.3578.569.53117.1512.70155.1315.09183.4320.62247.8426.19311.1932.54381.5538.10441.5244.45508.1550.01564.859.53117.1512.70155.13……2255022.000559559559559 4.7865.33 6.3586.559.53129.1412.70171.10……22.23294.2728.58373.8534.93451.4541.28527.0547.63600.6753.98672.309.53129.1412.70171.10……2460024.000610610610610 5.5482.58 6.3594.539.53141.1214.27209.3617.48255.4324.61355.2830.96442.1138.89547.7446.02640.0752.37720.1959.54808.279.53141.1212.70187.07……2665026.000660660660660……7.92127.3612.70202.74…………………………………………9.53152.8812.70202.74……2870028.000711711711711……7.92137.3212.70218.7115.88272.23……………………………………9.53164.8612.70218.71……3075030.000762762762762 6.35118.347.92147.2912.70234.6815.88292.20……………………………………9.53176.8512.70234.68……3280032.000813813813813……7.92157.2512.70250.6515.88312.1717.48342.94………………………………9.53188.8312.70250.65……3485034.000864864864864……7.92167.2112.70266.6315.88332.1417.48364.92………………………………9.53200.8212.70266.63……3690036.000914914914914……7.92176.9712.70282.2915.88351.7319.05420.45………………………………9.53212.5712.70282.29……3895038.000965965965965…………………………………………………………9.53224.5612.70298.26……40100040.0001016101610161016…………………………………………………………9.53236.5412.70314.23……42105042.0001067106710671067…………………………………………………………9.53248.5312.70330.21……44110044.0001118111811181118…………………………………………………………9.53260.5212.70346.18……46115046.0001168116811681168…………………………………………………………9.53272.2712.70361.84……48120048.0001219121912191219…………………………………………………………9.53284.2512.70377.81……注：表中…表示无此规格；质量为ASME 供货平端管的理论质量。
dn与无缝钢管dn及inch的区别，对照表工作点滴2007-12-2212:01:49阅读178评论3字号：大中小dn:公称直径de:当量计算直径inch:英寸，长度单位，1inch=25。
4mm。
dn(nominaldiameter)，nb(nominalbore)，od(outsidediameter)【例】无缝钢管dn钢管dn50，sch20，镀锌钢管nb2”，sch20外径与dn，nb的关系如下：------dn(mm)--------nb(inch)-------od(mm)15--------------1/2--------------21。
320--------------3/4--------------26。
725--------------1----------------33。
4冷轧无缝管--------------11/4-----------42。
240--------------11/2-----------48。
350--------------2-----------60。
365--------------无缝钢管dn/2-----------73。
080--------------3-----------88。
9100--------------4------------114。
3125--------------5------------139。
8150--------------6------------168。
3200---------------8------------219。
1关于dn与de的区别：1、dn是指管道的公称山东聊城钢管，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：dn15；6分管：6/8英寸：dn20；1寸管：1英寸：dn25；寸二管：1又1/4英寸：dn32；寸半管：1又1/2英寸：dn40；两寸管：2英寸：dn50；三寸管：3英寸：dn80（很多南通玻璃钢管也标为dn75）；四寸管：4英寸：dn100；de主要是指管道外径，无缝钢管dn采用de标注的，均需要标注成外径x壁厚的形式；主要用于描述：门式钢管脚手架钢管、pvc等塑料管道、和其他需要明确壁厚的管材。
各种常用管道管径的表示方法及对照表夏某人2018-03-25 23:56:59小编现给大家分享一下工程中各种管道管径的表示及对照表，请大家转发、收藏，以备不时之需！一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。
1、DN是指管道的公称直径，是外径与内径的平均值。
DN的值=De的值﹣0.5*管壁厚度。
注意：这既不是外径也不是内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）;2、De主要是指管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径x 壁厚的形式，例De25 x 3;3、D一般指管道内径;4、d混凝土管内直径。
钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）;5、φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。
如φ25 x 3，表示外径25mm，壁厚为3mm的管材。
对无缝钢管或有色金属管道，应标注“外径x 壁厚”。
例如φ108 x 4，φ可省略。
中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。
对这类钢管规格的表示方法为管外径x 壁厚。
例如φ60.5 x 3.8;6、DN为Nominal diameter意思是公称直径;7、De为external diameter意思是外径;8、Dgdiametergong（汉语拼音“公”的声母）这下你就明白了，Dg是国产货，有中国特色的国产货，现在都不用了。
二、管径的表达方式1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；在涉及壁厚的情况下也可以使用De来标注；拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25 x 2.5mmDN25 De32 x 3mmDN32 De40 x 4mmDN40 De50 x 4mm等等……;2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径x 壁厚表示（如De108 x 4、De159 x 4.5等）；对无缝钢管或有色金属管道，应标注“外径x 壁厚”。

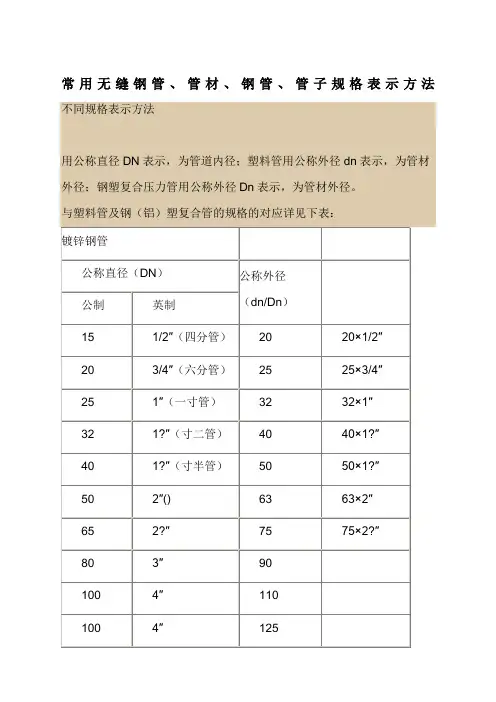

常用无缝钢管、管材、钢管、管子规格表示方法钢管的规格，制材怎么分别，无缝钢管都有什么材料的？有缝焊管一般都是低碳钢的材质，市面常见的规格都用英寸来区分：4分直径22毫米 6分直径27毫米 1寸直径32毫米 1.5寸直径48毫米无缝钢管大多数都是45号钢直径都比有缝管小1————2毫米壁厚要比有缝管厚。
像直径超过500毫米的钢管，市面多见螺旋焊缝管。
钢材的规格如果是圆的就量直径，还有就是它的厚度。
只要是钢材都是分国标和非标，国标的尺寸和厚度都是标准的，而非标的就是规格和尺寸都不标准质量较差价格便宜。
无缝钢管的尺寸比较多，要看你需要是什么样的。
（GB标准）钢管壁厚等级（Sch）表示方法钢管的壁厚等级系列的表示方法在不同标准中所表示的方法各不相同。
主要有三种表示方法： 1）以管子表号（Sch）表示：对于碳钢管壁厚有：Sch10、20、30、40、60、80、100、120、140、160等10个等级（若数字后面加S，表示不锈钢管）；对于不锈钢壁厚系列有：5S、10S、40S、80S 四个等级 2）以管子重量表示，如STD(标准重量)，XS(加厚管)，XXS(特厚管) 3）以钢管壁厚尺寸表示，即“管外径×壁厚”，如φ89X4 钢管壁厚分级表（GB标准）结构管 | 流体管 | 低中压锅炉管 | 高压锅炉管 | 化肥专用管| 石油裂化管 | 船舶管 | 地质专用管 | 机械加工管 | 液压支架管 | 石油套管 | 管线管 | 焊管 | 螺旋管·合金管12Cr1MoV合金管 | 15CrMo合金管 | 16Mn合金管(Q345B) | Cr5Mo 合金管 | 27SiMn合金管 | T91合金管 | t11合金管 | p22合金管·不锈钢管304不锈钢管 | 304L不锈钢管 | 321不锈钢管 | 316不锈钢管 | 316L不锈钢管 | 310s不锈钢管 | 309S不锈钢管材质：无缝钢管：10#、20#、35#、45#、20G、40Cr、20Gr、16Mn-45Mn、27SiMn、Cr5Mo、12CrMo(T12)、12Cr1MoV、10CrMo910、T91、15CrMo、35CrMo、40CrMo等不锈钢管：310S、316、316L、316N、316LN、316Ti、317、317L、321、347 403、405、410、420、1Cr18Ni9Ti、0Cr18Ni9、316L、304等。
常用无缝钢管、管材、钢管、管子规格表示方法钢管的规格，制材怎么分别，无缝钢管都有什么材料的？有管一般都是的材质，市面常见的规格都用英寸来区分：4分直径22毫米6分直径27毫米1寸直径32毫米寸直径4无缝钢管大多数都是直径都比有缝管小1————2毫米壁厚要比有缝管厚。
像直径超过500毫米的，市面多见螺旋焊缝管。
钢材的规格如果是圆的就量直径，还有就是它的厚度。
只要是钢材都是分国标和，国标的尺寸和厚度都是标准的，而非标的就是规格和尺寸都不标准质量较差价格便宜。
无缝钢管的尺寸比较多，要看你需要是什么样的。
（GB标准）钢管壁厚等级（Sch）表示方法钢管的壁厚等级系列的表示方法在不同标准中所表示的方法各不相同。
主要有三种表示方法：1）以表号（Sch）表示：对于有：Sch10、20、30、40、60、80、100、120、140、160等10个等级（若数字后面加S，表示不锈钢管）；对于壁厚系列有：5S、10S、40S、80S四个等级2）以管子重示，如STD(标准重量)，XS(加厚管)，XXS(特厚管)3）以钢管壁厚尺寸表示，即“管外径×壁厚”，如φ89X4钢管壁厚分级表（GB标准）||低中压||||管|专用管|管|管||||·12Cr1MoV合金管|15CrMo合金管|16Mn合金管(Q345B)|Cr5Mo合金管|27SiMn合金管|T91合金管|t11合金管|p22合金管·|304L不锈钢管|||316L不锈钢管||309S不锈钢管材质：无缝钢管：10#、20#、35#、45#、20G、40Cr、20Gr、16Mn-45Mn、27SiMn、Cr5Mo、12CrMo(T12)、12Cr1MoV、10CrMo910、T91、15CrMo、35CrMo、40CrMo等不锈钢管：310S、316、316L、316N、316LN、316Ti、317、317L、321、347403、405、410、420、1Cr18Ni9Ti、0Cr18Ni9、316L、304等。
