供应ABB软启动器参数设置方法软启动器应用特点及选型软启动器工作原理软启动器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。
这种电路如三相全控桥式整流电路，主电路图见图 1.使用软启动器启动电动机时，晶闸管的输出电压逐渐增加,电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。
待电机达到额定转数时，启动过程结束,软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压,以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染.软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低,转数逐渐下降到零，避免自由停车引起的转矩冲击软启动器的选用 (1）选型：目前市场上常见的软启动器有旁路型、无旁路型、节能型等。
根据负载性质选择不同型号的软启动器。
旁路型:在电动机达到额定转数时，用旁路接触器取代已完成任务的软启动器,降低晶闸管的热损耗,提高其工作效率。
也可以用一台软启动器去启动多台电动机。
无旁路型:晶闸管处于全导通状态,电动机工作于全压方式，忽略电压谐波分量，经常用于短时重复工作的电动机. 节能型：当电动机负荷较轻时，软启动器自动降低施加于电动机定子上的电压，减少电动机电流励磁分量，提高电动机功率因数. （2) 选规格:根据电动机的标称功率，电流负载性质选择启动器,一般软启动器容量稍大于电动机工作电流，还应考虑保护功能是否完备，例如：缺相保护、短路保护、过载保护、逆序保护、过压保护、欠压保护等. 3 Alt48软启动器的特点 Alt48软启动器启动时采用专利技术的转矩控制.转矩斜坡上升更快速,损耗更低。
具有电动机和软启动器综合保护功能,能全时连续检测电机电流,提供电机可靠和完整保护，这种保护功能在启动结束旁路后仍能起作用，这是其它软启动器都不具备的。
Alt48在保持加速力矩的同时，实时计算定子和转子的功率。
软启动器原理、电机软起动器工作原理软启动器软起动器工作原理软启动器软起动器一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置,国外称为SoftStarter;软启动器采用三相反并联晶闸管作为调压器,将其接入电源和电动机定子之间;这种电路如三相全控桥式整流电路,主电路图见图1;使用软启动器启动电动机时,晶闸管的输出电压逐渐增加,电动机逐渐加速,直到晶闸管全导通,电动机工作在额定电压的机械特性上,实现平滑启动,降低启动电流,避免启动过流跳闸;待电机达到额定转数时,启动过程结束,软启动器自动用旁路接触器取代已完成任务的晶闸管,为电动机正常运转提供额定电压,以降低晶闸管的热损耗,延长软启动器的使用寿命,提高其工作效率,又使电网避免了谐波污染;软启动器同时还提供软停车功能,软停车与软启动过程相反,电压逐渐降低,转数逐渐下降到零,避免自由停车引起的转矩冲击;1.什么是它与有什么区别软起动器是一种集、轻载节能和多种保护功能于一体的新颖,国外称为Soft Starter;它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路;运用不同的方法,控制三相反并联闸管的导通角,使被控电机的输入电压按不同的要求而变化,就可实现不同的功能;软起动器和变频器是两种完全不同用途的产品;变频器是用于需要调速的地方,其输出不但改变电压而且同时改变频率；软起动器实际上是个调压器,用于电机起动时,输出只改变电压并没有改变频率;变频器具备所有功能,但它的价格比软起动器贵得多,结构也复杂得多;2.什么是有哪几种起动方式运用串接于电源与被控电机之间的软起动器,控制其内部晶闸管的导通角,使电机输入电压从零以预设函数关系逐渐上升,直至起动结束,赋予电机全电压,即为软起动,在软起动过程中,电机起动转矩逐渐增加,转速也逐渐增加;软起动一般有下面几种起动方式;1斜坡升压软起动;这种起动方式最简单,不具备电流闭环控制,仅调整晶闸管导通角,使之与时间成一定函数关系增加;其缺点是,由于不限流,在电机起动过程中,有时要产生较大的冲击电流使晶闸管损坏,对电网影响较大,实际很少应用;2斜坡恒流软起动;这种起动方式是在电动机起动的初始阶段起动电流逐渐增加,当电流达到预先所设定的值后保持恒定t1至t2阶段,直至起动完毕;起动过程中,电流上升变化的速率是可以根据电动机负载调整设定;电流上升速率大,则起动转矩大,起动时间短;该起动方式是应用最多的起动方式,尤其适用于风机、泵类负载的起动;3阶跃起动;开机,即以最短时间,使起动电流迅速达到设定值,即为阶跃起动;通过调节起动电流设定值,可以达到快速起动效果;4脉冲冲击起动;在起动开始阶段,让晶闸管在级短时间内,以较大电流导通一段时间后回落,再按原设定值线性上升,连入恒流起动;该起动方法,在一般负载中较少应用,适用于重载并需克服较大静摩擦的起动场合;3.软起动与传统减压起动方式的不同之处在哪里笼型电机传统的减压起动方式有Y-q 起动、自耦减压起动、电抗器起动等;这些起动方式都属于有级减压起动,存在明显缺点,即起动过程中出现二次冲击电流;软起动与传统减压起动方式的不同之处是：1无冲击电流;软起动器在起动电机时,通过逐渐增大晶闸管导通角,使电机起动电流从零线性上升至设定值;2恒流起动;软起动器可以引入电流闭环控制,使电机在起动过程中保持恒流,确保电机平稳起动;3根据负载情况及电网继电保护特性选择,可自由地无级调整至最佳的起动电流;4.什么是电动机的软停车电机停机时,传统的控制方式都是通过瞬间停电完成的;但有许多应用场合,不允许电机瞬间关机;例如：高层建筑、大楼的水泵系统,如果瞬间停机,会产生巨大的“水锤”效应,使管道,甚至水泵遭到损坏;为减少和防止“水锤”效应,需要电机逐渐停机,即软停车,采用软起动器能满足这一要求;在泵站中,应用软停车技术可避免泵站的“拍门”损坏,减少维修费用和维修工作量;软起动器中的软停车功能是,晶闸管在得到停机指令后,从全导通逐渐地减小导通角,经过一定时间过渡到全关闭的过程;停车的时间根据实际需要可在0~120s调整;5.软起动器是如何实现轻载节能的笼型异步电机是感性负载,在运行中,定子线圈绕组中的电流滞后于电压;如电机工作电压不变,处于轻载时,功率因数低,处于重载时,功率因数高;软起动器能实现在轻载时,通过降低电机端电压,提高功率因数,减少电机的铜耗、铁耗,达到轻载节能的目的；负载重时,则提高电机端电压,确保电机正常运行;6.软起动器具有哪些保护功能1过载保护功能：软起动器引进了电流控制环,因而随时跟踪检测电机电流的变化状况;通过增加过载电流的设定和反时限控制模式,实现了过载保护功能,使电机过载时,关断晶闸管并发出报警信号;2缺相保护功能：工作时,软起动器随时检测三相线电流的变化,一旦发生断流,即可作出缺相保护反应;3过热保护功能：通过软起动器内部热继电器检测晶闸管散热器的温度,一旦散热器温度超过允许值后自动关断晶闸管,并发出报警信号;4其它功能：通过电子电路的组合,还可在系统中实现其它种种联锁保护;7.什么是MCCMotorControlCenter控制柜,即电动机控制中心;软起动MCC控制柜由以下几部分组成：1输入端的断路器,2软起动器包括电子控制电路与三相晶闸管,3软起动器的旁路接触器,4二次侧控制电路完成手动起动、遥控起动、软起动及直接起动等功能的选择与运行,有电压、电流显示和故障、运行、工作状态等指示灯显示;8.有的软起动器为什么装有旁路接触器大多数在晶闸管两侧有旁路接触器触头,其优点是：1控制柜具有了两种起动方式直接起动、软起动;2软起动结束,旁路接触器闭合,使软起动器退出运行,直至停车时,再次投入,这样即延长了软起动器的寿命,又使电网避免了谐波污染,还可减少软起动器中的晶闸管发热损耗;9.软起动MCC控制柜有哪些扩展功能将软起动MCC控制柜进一步加以组合,可以实现多种复合功能;例如：将两台控制柜加上控制逻辑,可以组成“一用一备方案”,用于大楼的消防系统与喷淋泵、生活泵等系统;如果配上PC可编程序控制器,则可以实现消防泵定时如半个月自动检测,定时自动关闭；加上相应的控制逻辑,则可以对消防泵及各个系统运转是否正常实施平时检测时,定时低速低水压不出水运行；在灭火时,则实施全速满载运行;将若干台电机加上控制逻辑组合,可以组成生活泵系统或其它专用系统,按需要量逐次打开各台电机,也可逐次减少电机,实现最佳效率运行;还可以根据客户要求,实现多台电机每次自动转换运行,使各台电机都处于同等的运行寿命期;10.软起动器适用于哪些场合原则上,笼型异步电动机凡不需要调速的各种应用场合都可适用;目前的应用范围是交流380V也可660V,电机功率从几千瓦到800kW;软起动器特别适用于各种泵类负载或风机类负载,需要软起动与软停车的场合;同样对于变负载工况、电动机长期处于轻载运行,只有短时或瞬间处于重载场合,应用不带旁路接触器则具有轻载节能的效果;是把工频电源50Hz或60Hz变换成各种频率的交流电源,以实现的变速运行的设备;其中控制电路完成对主电路的控制,整流电路将交流电变换成直流电,直流中间电路对整流电路的输出进行平滑滤波,逆变电路将直流电再逆变成交流电;对于如矢量控制这种需要大量运算的来说,有时还需要一个进行转矩计算的CPU以及一些相应的电路;1.整流器,它与单相或三相交流电源相连接,产生脉动的直流电压;2.中间电路,有以下三种作用：a.使脉动的直流电压变得稳定或平滑,供使用;b.通过开关电源为各个控制线路供电;c.可以配置滤波或制动装置以提高性能;3.,将固定的直流电压变换成可变电压和频率的交流电压;4.控制电路,它将信号传送给整流器、中间电路和,同时它也接收来自这些部分的信号;其主要组成部分是：输出驱动电路、操作控制电路;主要功能是：a.利用信号来开关的半导体器件;b.提供操作的各种控制信号;c.监视的工作状态,提供保护功能;在现场对以及周边的进行操作的人员,如果对一些常见的故障情况能作出判断和处理,就能大大提高工作效率,并且避免一些不必要的损失;为此,我们总结了一些的基本故障,供大家作参考;以下检测过程无需打开机壳,仅仅在外部对一些常见现象进行检测和判断;1,上电跳闸或主电源接线端子部分出现火花;检测办法和判断：断开电源线,检查输入端子是否短路,检查中间电路直流侧端子P、N是否短路;可能原因是整流器损坏或中间电路短路;2,上电无显示检测办法和判断：断开电源线,检查电源是否是否有缺相或断路情况,如果电源正常则再次上电后则检查检查中间电路直流侧端子P、N是否有电压,如果上述检查正常则判断内部开关电源损坏;3,开机运行无输出电动机不启动检测办法和判断：断开输出线,再次开机后观察面板显示的输入频率,同时测量交流输出端子;可能原因是启动参数设置或运行端子接线错误、也可能是逆变部分损坏或电动机没有正确链接到;4,运行时“过电压”保护,停止输出检测办法和判断：检查电网电压是否过高,或者是负载惯性太大并且加减速时间太短导致的制动问题,请参考第8条;5,运行时“过电流”保护,停止输出检测办法和判断：堵转或负载过大;可以检查负载情况或适当调整参数;如无法奏效则说明部分出现老化或损坏;6,运行时“过热”保护,停止输出检测办法和判断：视各品牌型号的配置不同,可能是环境温度过高超过了允许限额,检查散热风机是否运转或是电动机过热导致保护关闭;7,运行时“接地”保护,停止输出检测办法和判断：参考操作手册,检查及是否可靠接地,或者测量的绝缘度是否正常;8,制动问题过电压保护检测办法和判断：如果负载确实过大并需要在短时间内停车,则需购买带有制动单元的并配置相当功率的制动电阻;如果已经配置了制动功能,则可能是制动电阻损坏或制动单元检测失效;9,内部发出腐臭般的异味检测办法和判断：切勿开机,很可能是内部主滤波电容有破损漏液现象;10,如判断出部件损坏,则联系供应商或送交专业维修中心处理;故障分析目前人们所说的交流调速系统,主要指电子式电力变换器对交流电动机的变频调速系统;变频调速系统以其优越于直流传动的特点,在很多场合中都被作为首选的传动方案,现代变频调速基本都采用16位或32位单片机作为控制核心,从而实现全数字化控制,调速性能与直流调速基本相近,但使用时,其维护工作要比直流复杂,一旦发生故障,企业的普通电气人员就很难处理,这里就常见的故障分析一下故障产生的原因及处理方法;一、参数设置类故障常用在使用中,是否能满足传动系统的要求,的参数设置非常重要,如果参数设置不正确,会导致不能正常工作;1、参数设置常用,一般出厂时,厂家对每一个参数都有一个默认值,这些参数叫工厂值;在这些参数值的情况下,用户能以面板操作方式正常运行的,但以面板操作并不满足大多数传动系统的要求;所以,用户在正确使用之前,要对参数时从以下几个方面进行：1确认参数,在参数中设定的功率、电流、电压、转速、最大频率,这些参数可以从铭牌中直接得到;2采取的控制方式,即速度控制、转距控制、PID控制或其他方式;采取控制方式后,一般要根据控制精度,需要进行静态或动态辨识;3设定的启动方式,一般在出厂时设定从面板启动,用户可以根据实际情况选择启动方式,可以用面板、外部端子、通讯方式等几种;4给定信号的选择,一般的频率给定也可以有多种方式,面板给定、外部给定、外部电压或电流给定、通讯方式给定,当然对于的频率给定也可以是这几种方式的一种或几种方式之和;正确设置以上参数之后,基本上能正常工作,如要获得更好的控制效果则只能根据实际情况修改相关参数;2、参数设置类故障的处理一旦发生了参数设置类故障后,都不能正常运行,一般可根据说明书进行修改参数;如果以上不行,最好是能够把所有参数恢复出厂值,然后按上述步骤重新设置,对于每一个公司的其参数恢复方式也不相同;二、过压类故障的过电压集中表现在直流母线的支流电压上;正常情况下,直流电为三相全波整流后的平均值;若以380V线电压计算,则平均直流电压Ud= U线＝513V;在过电压发生时,直流母线的储能电容将被充电,当电压上至760V左右时,过电压保护动作;因此,来说,都有一个正常的工作电压范围,当电压超过这个范围时很可能损坏,常见的过电压有两类;1、输入交流电源过压这种情况是指输入电压超过正常范围,一般发生在节假日负载较轻,电压升高或降低而线路出现故障,此时最好断开电源,检查、处理;2、发电类过电压这种情况出现的概率较高,主要是的同步转速比实际转速还高,使电动机处于发电状态,而又没有安装制动单元,有两起情况可以引起这一故障;1当拖动大惯性负载时,其减速时间设的比较小,在减速过程中,输出的速度比较快,而负载靠本身阻力减速比较慢,使负载拖动电动机的转速比输出的频率所对应的转速还要高,电动机处于发电状态,而没有能量回馈单元,因而支流直流回路电压升高,超出保护值,出现故障,而纸机中经常发生在干燥部分,处理这种故障可以增加再生制动单元,或者修改参数,把减速时间设的长一些;增加再生制动单元功能包括能量消耗型,并联直流母线吸收型、能量回馈型;能量消耗型在直流回路中并联一个制动电阻,通过检测直流母线电压来控制功率管的通断;并联直流母线吸收型使用在多传动系统,这种系统往往有一台或几台经常工作于发电状态,产生再生能量,这些能量通过并联母线被处于电动状态的吸收;能量回馈型的网侧变流器是可逆的,当有再生能量产生时可逆变流器就将再生能量回馈给电网;2多个电动施动同一个负载时,也可能出现这一故障,主要由于没有负荷分配引起的;以两台电动机拖动一个负载为例,当一台电动机的实际转速大于另一台电动机的同步转速时,则转速高的电动机相当于原动机,转速低的处于发电状态,引起故障;在纸机经常发生在榨部及网部,处理时需加负荷分配控制;可以把处于纸机传动速度链分支的特性调节软一些;三、过流故障过流故障可分为加速、减速、恒速过电流;其可能是由于的加减速时间太短、负载发生突变、负荷分配不均,输出短路等原因引起的;这时一般可通过延长加减速时间、减少负荷的突变、外加能耗制动元件、进行负荷分配设计、对线路进行检查;如果断开负载还是过流故障,说明逆变电路已环,需要更换;四、过载故障过载故障包括变频过载和器过载;其可能是加速时间太短,直流制动量过大、电网电压太低、负载过重等原因引起的;一般可通过延长加速时间、延长制动时间、检查电网电压等;负载过重,所选的和不能拖动该负载,也可能是由于机械润滑不好引起;如前者则必须更换大功率的和；如后者则要对生产机械进行检修;五、其他故障1、欠压说明电源输入部分有问题,需检查后才可以运行;2、温度过高如电动机有温度检测装置,检查电动机的散热情况；温度过高,检查的通风情况;。
软启动的工作原理软启动是一种常见的电气控制技术，它用于控制大功率电动机的启动过程，以减少启动时的电流冲击和机械冲击，保护设备和延长使用寿命。
本文将详细介绍软启动的工作原理，包括其基本原理、工作流程、优点和应用。
一、软启动的基本原理1.1 电压调制原理软启动通过改变电压的波形来实现电动机的平稳启动。
它通过调制电源电压，使电动机在启动阶段逐渐加速，从而减小了启动时的电流冲击。
1.2 脉宽调制原理软启动采用脉宽调制技术，通过调整开关器件的导通时间和关闭时间来控制输出电压的大小。
在启动过程中，软启动逐渐增加脉冲宽度，从而实现电动机的平稳启动。
1.3 控制电路原理软启动通过控制电路来实现电压和脉冲宽度的调节。
控制电路根据电动机的负载情况和启动阶段的需求，动态调整输出电压和脉冲宽度，以实现电动机的平稳启动。
二、软启动的工作流程2.1 启动阶段在启动阶段，软启动会逐渐增加输出电压和脉冲宽度，使电动机逐渐加速。
这样可以减小启动时的电流冲击，保护电动机和其他设备。
2.2 运行阶段一旦电动机达到额定转速，软启动会保持输出电压和脉冲宽度的稳定，以保证电动机的正常运行。
在这个阶段，软启动不再起作用，电动机由直接供电驱动。
2.3 故障保护软启动还具有故障保护功能，可以监测电动机的运行状态，并在出现故障时及时停止电动机的运行，以保护设备和人员的安全。
三、软启动的优点3.1 减小电流冲击软启动可以减小电动机启动时的电流冲击，降低了电网的负荷，减少了电动机和其他设备的损坏风险。
3.2 降低机械冲击软启动通过逐渐加速电动机，减小了机械冲击，延长了设备的使用寿命。
3.3 节能减排软启动在启动过程中逐渐调整输出电压和脉冲宽度，减少了能耗，达到了节能减排的效果。
四、软启动的应用4.1 电动机启动软启动广泛应用于大功率电动机的启动过程，如空调、水泵、风机等设备。
4.2 电网稳定软启动可以减小电动机启动时的电流冲击，降低了电网的负荷波动，提高了电网的稳定性。
一、CMC-L系列数码型电机软启动器是一种将电力电子技术，微处理器和自动控制相结合的新型电机起动、保护装置。
它能无阶跃地平稳起动/停止电机，避免因采用直接起动、星/三角起动、自耦减压起动等传统起动方式起动电机而引起的机械与电气冲击等问题，并能有效地降低起动电流及配电容量，避免增容投资。
1、CMC-L系列数码型电机软启动器基本接线原理图：软起动器端子1L1、3L2、5L3接三相电源，2T1、4T2、6T3接电动机。
当采用旁路接触器时，可通过内置信号继电器K2控制旁路接触器。
2、CMC-L系列数码型电机软启动器基本接线示意图：3、CMC-L系列数码型电机软启动器典型应用接线图：注意：1．上图所示为单节点控制方式。
接点闭合软起动起动，接点打开软起动器停止。
但要注意这种接线LED面板起动操作无效。
端子3、4、5起停信号是一个无源节点。
2．PE接地线应尽可能短，接于距软起动器最近的接地点，合适的接地点应位于安装板上紧靠软起动器处，安装板也应接地，此处接地为功能地而不是保护接地。
3. 电流互感器副边线径不小于2.5mm2。
二、CMC-M系列数码智能型电机软启动器是一种将电力电子技术，微处理器和自动控制相结合的新型电机起动、保护装置。
它能无阶跃地平稳起动/停止电机，避免因采用直接起动、星/三角起动、自耦减压起动等传统起动方式起动电机而引起的机械与电气冲击等问题，并能有效地降低起动电流及配电容量，避免增容投资。
1、基本接线原理图软起动器端子1L1、3L2、5L3接三相电源，2T1、4T2、6T3接电动机。
软起动器可通过参数设定选择是否检测相序。
当采用旁路接触器时，可通过内置信号继电器K2控制旁路接触器。
2、基本接线示意图3、典型应用接线图注意：1．上图所示为单节点控制方式。
接点闭合软起动起动，接点打开软起动器停止。
但要注意这种接线LED面板起动操作无效。
端子3、4、5起停信号是一个无源节点。
2．PE接地线应尽可能短，接于距软起动器最近的接地点，合适的接地点应位于安装板上紧靠软起动器处，安装板也应接地，此处接地为功能地而不是保护接地。

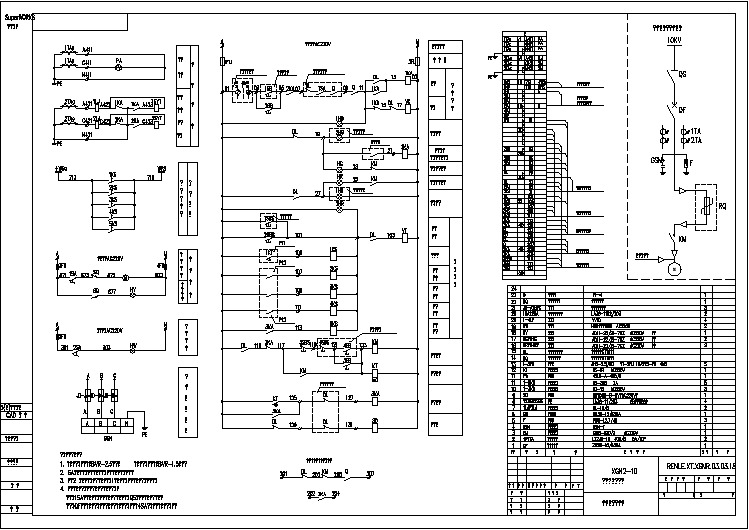

软启动器接线图HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】目 录一、产品功能及特点功能一:软起动、软停止功能。
可餐换传坟星三角、自藕降压起动箱 可频繁起动.有降压起动、限流起动等5种起动方式_功能二:电动机保护功能:实现了比热继电器、马这保护器更加可靠的保护功能。
具有12种对电流、电压.、功率、相位等异常保护功能:功能三:具有端子可编程维电器翰出.4--20mA 棍拟电流翰出。
端子输出功能丰富.继电器输出可编程，使用方便功能四:工作状态实时星示，可替代却分仪器仪表及数显表功能。
LCP 大屏幕中文显示，简洁明了，参数设置，查询方便。
上海约拿电气电机软启动器其主要作用有以下几个方面: ◆减小了电动机及负载设备的起动应力，延长了电动机及相关设备的使用寿命。
◆软停车功能有效地解决了惯性系统的停车喘振问题，是传统起动设备无法实现的。
◆完善可靠的保护功能，有效地保护了电动机及相关生产设备的使用安全。
◆电动机软起动器智能化网络化技术的应用使得电机控制技术适应了飞速发展的电力自 动化技术的更高要求。
使用条件：供电电源:市电、自备电站、柴油发电机组三相交流380V 或660V 士15%、50Hz ，电特点保护功能失压、欠压、过压保护 软起动器过热、起动时间过长保护。
输入缺相、输出缺相、三相不平衡保护 起动过流、运行过载、负载短路保护参数丰富，软件不断升级“旁路切换时间’‘参数避免大电流劳路切换时烧毁接触器、“间隔延时”参赛，避免频繁起动造成电机损坏等。
自主软件着作权 完美的人性化设计LCD 中文液晶显示；参数、状态均采用中文显示;便于现场操作人员调试及维护通讯功能以及其他独特功能 五种起动模式、五级保护设定七种组合控制方式、十种附加功能、十二种保护功能。
可无限扩充的微机接迅捷周到的售后服 及时周到的使用的配套设计方案 产品“三包”服品维修、故障做源容量应满足软起动器对电动机的起动要求。
一奥托软起动概况风机由长沙奥托系列高压电机软起动控制。
计算机技术和电力电子技术相结合，使晶闸管降压软起动在中高压电动机起动过程中，获得了巨大成功。
QB-H系列中高压电动机固态软起动装置(以下简称软起动装置)，主要适用于鼠笼式异步电动机的起动、运行和停止的控制与保护。
它采用DSP控制技术，通过电流和功率因素的检测、控制输出电压、降低起动电流，使电动机平滑起动，减小起动时产生的起动力矩冲击。
在停止时控制输出电压，逐渐减小运行电流，使电动机平稳停止。
它还具有过载、三相不平衡、缺相、欠压、起动峰值过流、起动超时等故障的保护功能。
使用它能有效避免在电动机因直接起动电流过大而对电网冲击大，及影响设备的使用寿命等等。
图示为长沙奥托软起动器1 规格型号1.1 型号说明QB-H10 /1500软起动装置功率规格2500 2500kW4000 4000kW……10000 10000kW32000 32000kW额定工作电压03 3.3kV06 6kV~6.9kV10 10kV11 11kV15 15kV型号中高压电动机半导体软起动器（简称高压软起动器）1.2 规格尺寸软起动装置标称电压标称电流输出功率外型尺寸(mm) 型号（KV）（A）（KW）宽深高QB-H02/2000 2 730 2000 1200 1250 2300 QB-H03/1100 3 270 1100 1200 1250 2300 QB-H03/3500 3 850 3500 1200 1250 2300 QB-H06/710 6 85 710 1430 1250 2300 QB-H06/1000 6 120 1000 1430 1250 2300 QB-H06/1500 6 170 1500 1430 1250 2300 QB-H06/2500 6 280 2500 1430 1250 2300 QB-H06/3500 6 400 3500 1630 1500 2300 QB-H06/4500 6 500 4500 1630 1500 2300 QB-H06/5800 6 650 5800 2630 1500 2300 QB-H06/6600 6 740 6600 2630 1500 2300 QB-H06/8000 6 890 8000 2630 1500 2300 QB-H06/11000 6 1230 11000 2830 1500 2300 QB-H06/14000 6 1560 14000 2830 1500 2300 QB-H06/20000 6 2250 20000 4200 1500 2300 QB-H06/28000 6 3150 28000 4200 1500 2300 QB-H10/1100 10 85 1100 1430 1250 2300 QB-H10/1500 10 120 1500 1430 1250 2300 QB-H10/2500 10 185 **** **** 1250 2300 QB-H10/3600 10 260 3600 1430 1250 2300 QB-H10/4500 10 350 4500 1630 1500 2300 QB-H10/5500 10 400 5500 1630 1500 2300 QB-H10/6500 10 480 6500 1630 1500 2300 QB-H10/7100 10 520 7100 1630 1500 2300 QB-H10/8000 10 600 8000 2630 1500 2300 QB-H10/10000 10 730 10000 2630 1500 2300 QB-H10/12000 10 880 12000 2830 1500 2300 QB-H10/15000 10 1100 15000 4200 1500 2300 QB-H10/22000 10 1600 22000 4200 1500 2300 QB-H10/28000 10 2050 28000 4200 1500 2300 QB-H10/32000 10 2350 32000 4800 1500 2300 QB-H15/15000 15 730 15000 4200 1500 2300 QB-H15/32000 15 1600 32000 4800 1500 23001.3 技术性能和指标完整的QB-H系列软起动装置是由一台软起动柜（又称软起动器）和一台高压开关柜（可选）组成。
软启动器说明书1 软启动工作原理软启动器电动机的应用 1 软启动器工作原理与主电路软启动器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。
这种电路如三相全控桥式整流电路，主电路图见图1。
使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。
待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。
软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。
软启动与软停车的电压曲线见2 软启动器的选用（1）选型：目前市场上常见的软启动器有旁路型、无旁路型、节能型等。
根据负载性质选择不同型号的软启动器。
旁路型：在电动机达到额定转数时，用旁路接触器取代已完成任务的软启动器，降低晶闸管的热损耗，提高其工作效率。
也可以用一台软启动器去启动多台电动机。
无旁路型：晶闸管处于全导通状态，电动机工作于全压方式，忽略电压谐波分量，经常用于短时重复工作的电动机。
节能型：当电动机负荷较轻时，软启动器自动降低施加于电动机定子上的电压，减少电动机电流励磁分量，提高电动机功率因数。
（2）选规格：根据电动机的标称功率，电流负载性质选择启动器，一般软启动器容量稍大于电动机工作电流，还应考虑保护功能是否完备，例如：缺相保护、短路保护、过载保护、逆序保护、过压保护、欠压保护等。
3 Alt48软启动器的特点Alt48软启动器启动时采用专利技术的转矩控制。
转矩斜坡上升更快速，损耗更低。
具有电动机和软启动器综合保护功能，能全时连续检测电机电流，提供电机可靠和完整保护，这种保护功能在启动结束旁路后仍能起作用，这是其它软启动器都不具备的。
