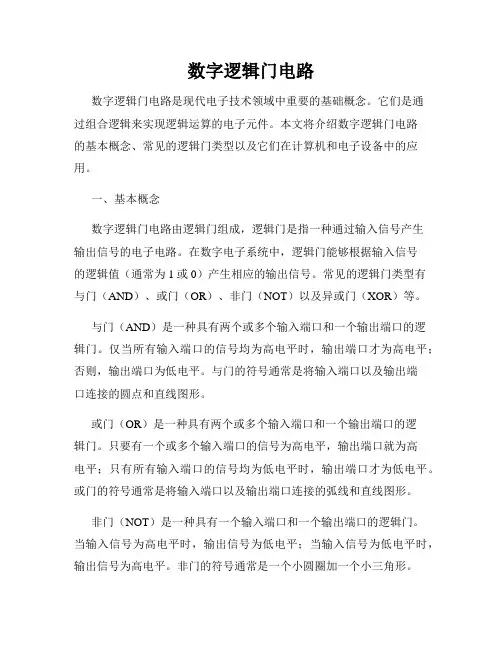

数字逻辑门电路数字逻辑门电路是现代电子技术领域中重要的基础概念。
它们是通过组合逻辑来实现逻辑运算的电子元件。
本文将介绍数字逻辑门电路的基本概念、常见的逻辑门类型以及它们在计算机和电子设备中的应用。
一、基本概念数字逻辑门电路由逻辑门组成，逻辑门是指一种通过输入信号产生输出信号的电子电路。
在数字电子系统中，逻辑门能够根据输入信号的逻辑值（通常为1或0）产生相应的输出信号。
常见的逻辑门类型有与门（AND）、或门（OR）、非门（NOT）以及异或门（XOR）等。
与门（AND）是一种具有两个或多个输入端口和一个输出端口的逻辑门。
仅当所有输入端口的信号均为高电平时，输出端口才为高电平；否则，输出端口为低电平。
与门的符号通常是将输入端口以及输出端口连接的圆点和直线图形。
或门（OR）是一种具有两个或多个输入端口和一个输出端口的逻辑门。
只要有一个或多个输入端口的信号为高电平，输出端口就为高电平；只有所有输入端口的信号均为低电平时，输出端口才为低电平。
或门的符号通常是将输入端口以及输出端口连接的弧线和直线图形。
非门（NOT）是一种具有一个输入端口和一个输出端口的逻辑门。
当输入信号为高电平时，输出信号为低电平；当输入信号为低电平时，输出信号为高电平。
非门的符号通常是一个小圆圈加一个小三角形。
异或门（XOR）是一种具有两个输入端口和一个输出端口的逻辑门。
只有当输入端口的信号不全为1或不全为0时，输出端口才为高电平；否则，输出端口为低电平。
异或门的符号通常是将两个相连的弧线和直线图形。
二、常见逻辑门组合在数字电子系统中，不仅可以单独使用各种逻辑门，还可以通过多个逻辑门的组合构建出更为复杂的逻辑电路。
以下是一些常见的逻辑门组合。
1. 与非门（NAND）：是将与门的输出信号输入到非门中的一种组合。
当与门的输出信号为低电平时，非门的输出信号为高电平；当与门的输出信号为高电平时，非门的输出信号为低电平。
与非门因其功能的广泛应用而变得非常重要。
数字逻辑电路基础知识整理数字逻辑电路是由离散的数字信号构成的电子电路系统，主要用于处理和操作数字信息。
它是计算机和其他数字系统的基础。
以下是一些数字逻辑电路的基础知识的整理：1. 逻辑门：逻辑门是数字电路的基本构建单元。
它们根据输入信号的逻辑关系生成输出信号。
常见的逻辑门有与门、或门、非门、异或门等。
其中，与门输出仅当所有输入都为1时才为1；或门输出仅当至少一个输入为1时才为1；非门将输入信号取反；异或门输出仅当输入中的1的数量为奇数时才为1。
2. 逻辑运算：逻辑运算是对逻辑门的扩展，用于实现更复杂的逻辑功能。
常见的逻辑运算包括与运算、或运算、非运算、异或运算等。
与运算将多个输入信号进行AND操作，返回结果；或运算将多个输入信号进行OR操作，返回结果；非运算对输入信号进行取反操作；异或运算将多个输入信号进行异或操作，返回结果。
3. 编码器和解码器：编码器将多个输入信号转换为较少数量的输出信号，用于压缩信息；解码器则将较少数量的输入信号转换为较多数量的输出信号，用于还原信息。
常用的编码器有优先编码器和BCD编码器，常用的解码器有二进制-十进制解码器和译码器。
4. 多路选择器：多路选择器根据选择输入信号从多个输入信号中选择一个信号输出。
它通常有一个或多个选择输入信号和多个数据输入信号。
选择输入信号决定了从哪个数据输入信号中输出。
多路选择器可用于实现多路复用、数据选择和信号路由等功能。
5. 触发器和寄存器：触发器是存储单元，用于存储和传输信号。
常见的触发器有弗洛普触发器、D触发器、JK触发器等。
寄存器由多个触发器组成，用于存储和传输多个比特的数据。
6. 计数器和时序电路：计数器用于计数和生成递增或递减的序列。
它通过触发器和逻辑门组成。
时序电路在不同的时钟脉冲或控制信号下执行特定的操作。
常见的时序电路有时钟发生器、定时器和计数器。
7. 存储器：存储器用于存储和读取数据。
常见的存储器包括随机存取存储器（RAM）和只读存储器（ROM）。

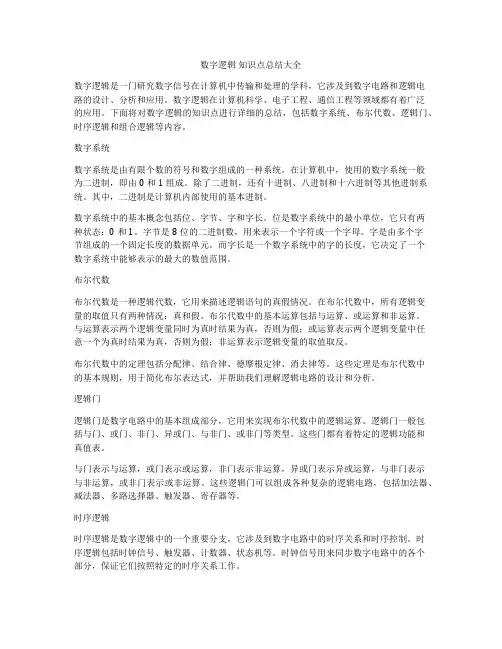

数字逻辑知识点总结大全数字逻辑是一门研究数字信号在计算机中传输和处理的学科，它涉及到数字电路和逻辑电路的设计、分析和应用。
数字逻辑在计算机科学、电子工程、通信工程等领域都有着广泛的应用。
下面将对数字逻辑的知识点进行详细的总结，包括数字系统、布尔代数、逻辑门、时序逻辑和组合逻辑等内容。
数字系统数字系统是由有限个数的符号和数字组成的一种系统。
在计算机中，使用的数字系统一般为二进制，即由0和1组成。
除了二进制，还有十进制、八进制和十六进制等其他进制系统。
其中，二进制是计算机内部使用的基本进制。
数字系统中的基本概念包括位、字节、字和字长。
位是数字系统中的最小单位，它只有两种状态：0和1。
字节是8位的二进制数，用来表示一个字符或一个字母。
字是由多个字节组成的一个固定长度的数据单元。
而字长是一个数字系统中的字的长度，它决定了一个数字系统中能够表示的最大的数值范围。
布尔代数布尔代数是一种逻辑代数，它用来描述逻辑语句的真假情况。
在布尔代数中，所有逻辑变量的取值只有两种情况：真和假。
布尔代数中的基本运算包括与运算、或运算和非运算。
与运算表示两个逻辑变量同时为真时结果为真，否则为假；或运算表示两个逻辑变量中任意一个为真时结果为真，否则为假；非运算表示逻辑变量的取值取反。
布尔代数中的定理包括分配律、结合律、德摩根定律、消去律等。
这些定理是布尔代数中的基本规则，用于简化布尔表达式，并帮助我们理解逻辑电路的设计和分析。
逻辑门逻辑门是数字电路中的基本组成部分，它用来实现布尔代数中的逻辑运算。
逻辑门一般包括与门、或门、非门、异或门、与非门、或非门等类型。
这些门都有着特定的逻辑功能和真值表。
与门表示与运算，或门表示或运算，非门表示非运算，异或门表示异或运算，与非门表示与非运算，或非门表示或非运算。
这些逻辑门可以组成各种复杂的逻辑电路，包括加法器、减法器、多路选择器、触发器、寄存器等。
时序逻辑时序逻辑是数字逻辑中的一个重要分支，它涉及到数字电路中的时序关系和时序控制。

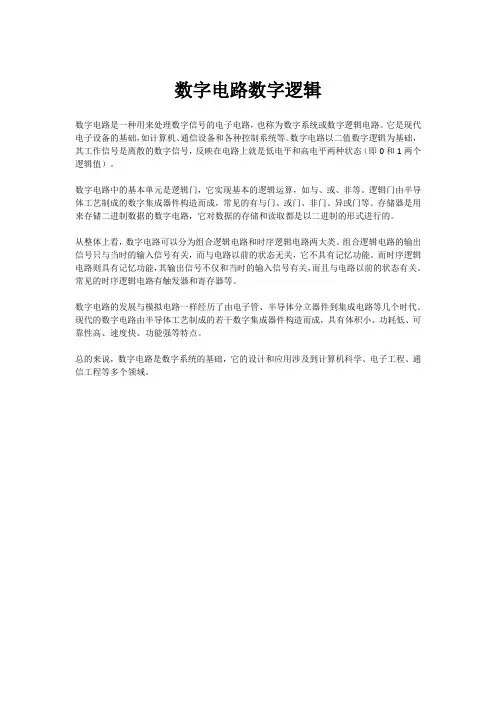

数字电路数字逻辑
数字电路是一种用来处理数字信号的电子电路，也称为数字系统或数字逻辑电路。
它是现代电子设备的基础，如计算机、通信设备和各种控制系统等。
数字电路以二值数字逻辑为基础，其工作信号是离散的数字信号，反映在电路上就是低电平和高电平两种状态（即0和1两个逻辑值）。
数字电路中的基本单元是逻辑门，它实现基本的逻辑运算，如与、或、非等。
逻辑门由半导体工艺制成的数字集成器件构造而成，常见的有与门、或门、非门、异或门等。
存储器是用来存储二进制数据的数字电路，它对数据的存储和读取都是以二进制的形式进行的。
从整体上看，数字电路可以分为组合逻辑电路和时序逻辑电路两大类。
组合逻辑电路的输出信号只与当时的输入信号有关，而与电路以前的状态无关，它不具有记忆功能。
而时序逻辑电路则具有记忆功能，其输出信号不仅和当时的输入信号有关，而且与电路以前的状态有关。
常见的时序逻辑电路有触发器和寄存器等。
数字电路的发展与模拟电路一样经历了由电子管、半导体分立器件到集成电路等几个时代。
现代的数字电路由半导体工艺制成的若干数字集成器件构造而成，具有体积小、功耗低、可靠性高、速度快、功能强等特点。
总的来说，数字电路是数字系统的基础，它的设计和应用涉及到计算机科学、电子工程、通信工程等多个领域。

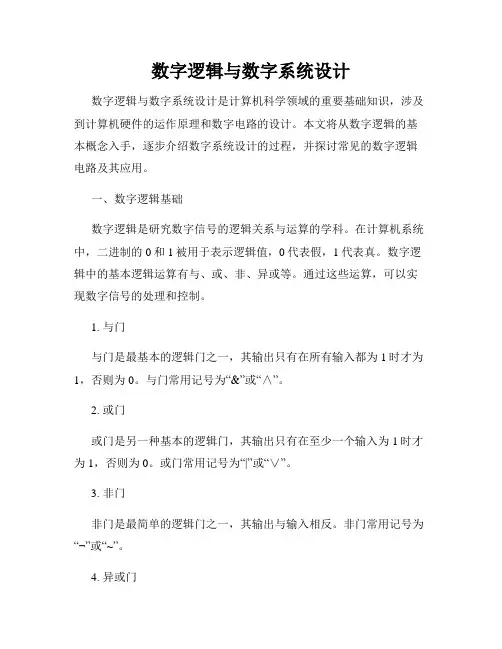

数字逻辑与数字系统设计数字逻辑与数字系统设计是计算机科学领域的重要基础知识，涉及到计算机硬件的运作原理和数字电路的设计。
本文将从数字逻辑的基本概念入手，逐步介绍数字系统设计的过程，并探讨常见的数字逻辑电路及其应用。
一、数字逻辑基础数字逻辑是研究数字信号的逻辑关系与运算的学科。
在计算机系统中，二进制的0和1被用于表示逻辑值，0代表假，1代表真。
数字逻辑中的基本逻辑运算有与、或、非、异或等。
通过这些运算，可以实现数字信号的处理和控制。
1. 与门与门是最基本的逻辑门之一，其输出只有在所有输入都为1时才为1，否则为0。
与门常用记号为“&”或“∧”。
2. 或门或门是另一种基本的逻辑门，其输出只有在至少一个输入为1时才为1，否则为0。
或门常用记号为“|”或“∨”。
3. 非门非门是最简单的逻辑门之一，其输出与输入相反。
非门常用记号为“¬”或“~”。
4. 异或门异或门是常用的逻辑门，其输出只有在输入不相同时才为1，否则为0。
异或门常用记号为“⊕”。
以上是数字逻辑中最基本的逻辑门，不同的逻辑门可以组合成更复杂的数字逻辑电路。
二、数字系统设计数字系统设计是将数字逻辑门和其他电子元件组合在一起，实现特定功能的过程。
在数字系统设计中，常用的设计方法是组合逻辑设计和时序逻辑设计。
1. 组合逻辑设计组合逻辑设计是指通过组合不同的逻辑门，根据输入产生特定的输出。
组合逻辑电路没有存储元件，只有输入和输出，输出仅取决于当前的输入。
2. 时序逻辑设计时序逻辑设计是指通过组合逻辑电路和存储元件，实现带有状态的数字系统。
时序逻辑电路的输出不仅与当前输入有关，还与之前的输入和存储元件的状态有关。
三、常见的数字逻辑电路及应用1. 加法器加法器是一种常见的数字逻辑电路，用于将两个二进制数相加。
全加器是一种常见的加法器，通过多个全加器的串联可以实现任意位数的加法运算。
2. 计数器计数器是一种递增或递减的数字逻辑电路，常用于计数和时序控制。
数字逻辑课程知识点总结数字逻辑是计算机科学和电子工程中非常重要的基础知识之一。
数字逻辑课程主要介绍数字系统的基本概念和原理，包括数字信号的表示和处理、数字逻辑元件的设计和应用、数字系统的组成和设计方法等。
本文将针对数字逻辑课程的主要知识点进行总结，希望能帮助读者对这一领域有更深入的理解。
数字逻辑基本概念1. 数字系统和数制数字系统是一种用来表示和处理数字信息的系统，而数制是表示数字的一种方法。
在数字逻辑中，我们常用的数制有二进制、八进制和十进制等。
不同的数制有不同的特点和应用，例如二进制适合于数字电路的设计和计算机的处理，而十进制适合于人类的日常计数。
2. 逻辑代数逻辑代数是用来描述和分析逻辑运算的一种代数体系，其中包括逻辑运算符、逻辑表达式、逻辑函数等。
在数字逻辑中，我们经常使用的逻辑代数包括与、或、非等基本逻辑运算符，以及逻辑表达式的简化和化简方法。
数字逻辑元件1. 逻辑门逻辑门是数字电路中最基本的元件，它用来实现不同的逻辑运算。
常见的逻辑门包括与门、或门、非门等，它们分别实现与运算、或运算、非运算等基本逻辑功能。
2. 组合逻辑电路组合逻辑电路由多个逻辑门和其他逻辑元件组成，用来实现复杂的逻辑运算和功能。
在数字逻辑中，我们需要学习组合逻辑电路的设计原理和实现方法，以及相关的逻辑运算和化简技巧。
3. 时序逻辑电路时序逻辑电路是在组合逻辑电路的基础上加入时钟信号和触发器等元件，用来实现时序逻辑功能和时序控制。
学习时序逻辑电路需要掌握时钟信号和触发器的基本原理，以及时序逻辑电路的设计和分析方法。
数字系统设计方法1. 进制转换进制转换是将不同数制的数值相互转换的过程，常见的转换包括二进制到十进制、十进制到二进制、二进制到八进制等。
掌握进制转换的方法和技巧对于理解数字系统和进行数字逻辑设计非常重要。
2. 逻辑函数的表示和化简逻辑函数是描述逻辑关系的代数表达式，可以通过真值表、卡诺图、奇偶检验等方法来表示和化简。
