圆形筒体对接方法
圆形筒体对接是一个需要精确度和技巧的过程,以下是一种常用的对接方法:
1. 准备工作:首先,确保筒体表面清洁,没有油污、锈蚀等杂质,以便对接时能够紧密贴合。
同时,准备好所需的对接工具和设备,如夹具、焊接设备等。
2. 对接定位:将需要对接的两个筒体按照预定的位置进行摆放,确保它们的轴线在同一水平线上,并且对接面平行。
使用夹具或其他定位工具,将两个筒体固定在一起,防止在对接过程中发生移动。
3. 焊接准备:在对接面之间留出适当的间隙,以便进行焊接。
根据筒体的材质和厚度,选择合适的焊接方法和焊接材料。
同时,调整好焊接设备的参数,如电流、电压等,确保焊接质量。
4. 焊接操作:从筒体的一端开始,沿着对接面进行焊接。
在焊接过程中,要保持焊接速度均匀,焊接质量稳定。
同时,注意控制焊接温度,避免过高或过低的温度对筒体造成损伤。
5. 检查与修正:焊接完成后,对焊缝进行检查,确保焊缝质量符合要求。
如有需要,对不合格的焊缝进行修正或重新焊接。
6. 后续处理:根据需要,对焊接后的筒体进行打磨、抛光等处理,以提高其表面质量和美观度。
需要注意的是,圆形筒体对接过程中要确保安全操作,避免发生烫伤、电击等事故。
同时,对接质量直接影响到筒体的使用性能和安全性,因此必须严格按照操作规程进行。
此外,不同的筒体对接场景和需求可能会有所不同,例如回转炉的筒体对接可能需要更复杂的步骤和特定的技术支持。
因此,在实际操作中,建议根据具体情况选择适当的对接方法,并遵循相关的安全操作规程。

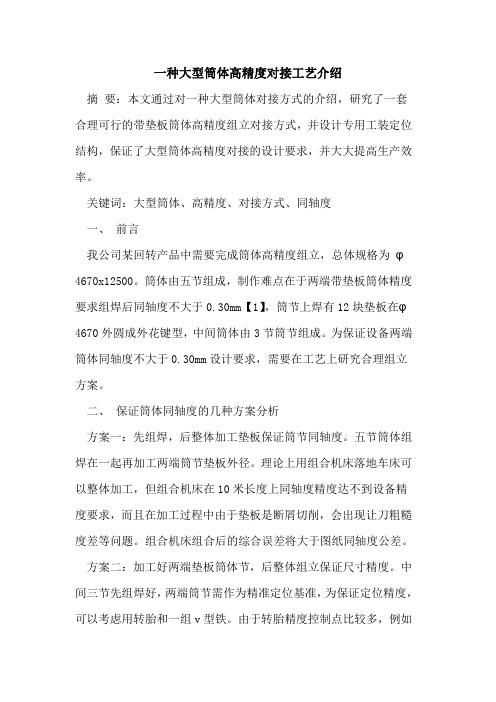

一种大型筒体高精度对接工艺介绍摘要:本文通过对一种大型筒体对接方式的介绍,研究了一套合理可行的带垫板筒体高精度组立对接方式,并设计专用工装定位结构,保证了大型筒体高精度对接的设计要求,并大大提高生产效率。
关键词:大型筒体、高精度、对接方式、同轴度一、前言我公司某回转产品中需要完成筒体高精度组立,总体规格为φ4670x12500。
筒体由五节组成,制作难点在于两端带垫板筒体精度要求组焊后同轴度不大于0.30mm【1】,筒节上焊有12块垫板在φ4670外圆成外花键型,中间筒体由3节筒节组成。
为保证设备两端筒体同轴度不大于0.30mm设计要求,需要在工艺上研究合理组立方案。
二、保证筒体同轴度的几种方案分析方案一:先组焊,后整体加工垫板保证筒节同轴度。
五节筒体组焊在一起再加工两端筒节垫板外径。
理论上用组合机床落地车床可以整体加工,但组合机床在10米长度上同轴度精度达不到设备精度要求,而且在加工过程中由于垫板是断屑切削,会出现让刀粗糙度差等问题。
组合机床组合后的综合误差将大于图纸同轴度公差。
方案二:加工好两端垫板筒体节,后整体组立保证尺寸精度。
中间三节先组焊好,两端筒节需作为精准定位基准,为保证定位精度,可以考虑用转胎和一组v型铁。
由于转胎精度控制点比较多,例如托辊外径尺寸不同,托辊中心距不相同托辊回转精度差等问题,精度很难控制。
方案确定用一组v型铁定位在两个基准筒节成花键形定位。
根据两种方案比较,方案二v型铁定位方案在定位精度及方案实施可行型上都要好于方案一,最终方案确定用v型铁保证同轴度才是较好的方案三:方案实施过程1. 加工保证两端筒节垫板外径尺寸在φ4670 0 -0.10以内。
两件垫板筒体做为定位基准[2],精度必须严格保证。
由于垫板的花键结构,外径测量如果采用传统围π尺的方式有出现较大误差,经过几次试验后我采用间接测量法。
加工垫板时在靠近焊接坡口余量处车基准圆并焊一个测量块,在加工筒节垫板外径时将测量块与垫板一次装卡加工成,筒节加工处外圆与测量块厚度之和既为垫板段外径尺寸,保证两件垫板筒节的外径尺寸差在0.10mm范围内。
接管与筒体的焊接方法焊接是金属加工中常用的连接方法之一,它通过加热和熔化金属工件,使其相互粘接,达到连接的目的。
在工业制造中,焊接技术广泛应用于许多领域,其中包括接管与筒体的焊接。
本文将详细介绍接管与筒体的焊接方法,包括焊接工艺、焊接设备以及注意事项等方面。
一、接管与筒体的焊接工艺1.准备工作:从焊接前的准备工作来看,接管与筒体的焊接过程需要先进行以下准备:1) 清洁工作:确保接管与筒体表面干净无油污、锈蚀等杂质,以免影响焊接质量。
2) 除毛刺:使用去毛刺工具将接管和筒体口部的毛刺去除,保证焊缝的质量。
3) 对齐工作:确保接管与筒体在焊接过程中保持正确的位置对齐。
2.选择合适的焊接方法:接管与筒体的焊接可采用多种焊接方法,常用的包括:1) 电弧焊接:通过燃烧电弧,熔化工件并使其粘接在一起。
2) 氩弧焊接:利用惰性气体(如氩气)作为保护剂,使电弧焊接过程中的焊缝处于惰性气体保护的环境中,以防止氧化。
3) 滚焊接:将两个工件进行卷合,同时通过加热和压力,使其焊接在一起。
3.焊接设备及工艺参数选择:在进行接管与筒体的焊接时,合适的焊接设备及工艺参数的选择是至关重要的,包括:1) 焊接机:根据焊接方法的选择,选择相应种类的焊接机,如电弧焊机、氩弧焊机等。
2) 电流及电压设置:根据焊接材料和工件的厚度,合理设置电流和电压,以确保焊接质量。
3) 焊接电极选择:选择适合接管与筒体焊接的电极,以保证焊接强度和质量。
4) 焊接速度控制:根据焊接工艺要求,控制焊接速度,保证焊缝的均匀性和稳定性。
二、接管与筒体的焊接注意事项1.焊接位置选择:在焊接时,应选择合适的焊接位置,确保焊接能够顺利进行。
如果接管或筒体的形状复杂,需要保证焊接位置清晰可见,以便焊工操作。
2.防止过热:在焊接过程中,应注意控制焊接时间和焊接机的功率,避免过度加热引起的变形和焊接质量下降。
3.焊接接头设计:接管与筒体的焊接接头设计要合理,以确保焊接接头的稳定性和强度。
大型筒体装配对接方法大型筒体装配对接方法大型筒体装配对接方法是指在大型工程项目中,如桥梁、船舶、石化设备等,对筒体进行装配和对接的一种方法。
这种方法主要用于解决大型筒体的组装和连接问题,确保装配的准确性和安全性。
首先,在大型筒体装配对接之前,需要进行精确的测量和标记。
通过使用先进的测量设备,如激光测距仪、三维扫描仪等,可以获取筒体的精确尺寸和形状信息。
然后,根据测量结果,进行标记,以确定装配和对接的位置和方向。
接下来,选择合适的装配设备和工具。
根据筒体的大小、重量和形状,选择合适的吊装设备和支撑工具,以确保装配过程的安全性和稳定性。
同时,根据筒体的材质和结构,选择合适的焊接、螺栓连接或其他连接方法。
在装配过程中,需要注意筒体的定位和对齐。
通过使用定位销、定位孔或其他定位装置,确保筒体的正确位置和方向。
同时,使用测量仪器和工具进行实时监测和调整,以确保装配的精确性和一致性。
在对接过程中,需要注意筒体的密封和强度。
根据筒体的应用需求和工作环境,选择合适的密封材料和方法,确保筒体的密封性。
同时,进行强度计算和结构分析,确保对接部位的强度和稳定性。
最后,在装配和对接完成后,进行全面的检测和测试。
通过使用无损检测技术,如超声波、磁粉、涡流等,对筒体进行缺陷检测和质量评估。
同时,进行静载试验和动态载荷试验,验证筒体的承载能力和稳定性。
总之,大型筒体装配对接方法是一项复杂而关键的工程技术活动。
通过精确的测量、合适的装配设备和工具、准确的定位和对齐、可靠的连接和密封、全面的检测和测试,可以确保大型筒体的安全、稳定和可靠运行。
这对于大型工程项目的成功实施和运营具有重要意义。
专利名称:一种筒体对接装置
专利类型:实用新型专利
发明人:朱卫锋,卫国军,袁华中,庞行行,王凌云,孙国飞申请号:CN201821050329.9
申请日:20180704
公开号:CN208826569U
公开日:
20190507
专利内容由知识产权出版社提供
摘要:本实用新型涉及一种筒体对接装置,包括从下到上依次安装有行走机构,偏航机构,升降机构,侧移机构,俯仰机构和滚转机构;其中,所述俯仰机构包括俯仰框架,第一驱动机构,第一动力源,支撑滚轮和俯仰导轨;其中,支撑滚轮框架固定于侧移框架两侧,俯仰导轨固定于俯仰框架两侧,支撑滚轮置于俯仰导轨下侧,在俯仰导轨上来回滚动,对俯仰框架进行支撑和滚转运动;第一驱动机构一端固定在侧移框架上,另一段固定于俯仰框架上;本实用新型对接精度高,并且操作简单可靠。
申请人:浙江精功科技股份有限公司
地址:312000 浙江省绍兴市柯桥区鉴湖路1809号
国籍:CN
代理机构:绍兴市越兴专利事务所(普通合伙)
代理人:蒋卫东
更多信息请下载全文后查看。
一种大型筒体高精度对接工艺介绍
摘要:本文通过对一种大型筒体对接方式的介绍,研究了一套合理可行的带垫板筒体高精度组立对接方式,并设计专用工装定位结构,保证了大型筒体高精度对接的设计要求,并大大提高生产效率。
关键词:大型筒体、高精度、对接方式、同轴度
一、前言
我公司某回转产品中需要完成筒体高精度组立,总体规格为φ4670x12500。
筒体由五节组成,制作难点在于两端带垫板筒体精度要求组焊后同轴度不大于0.30mm【1】,筒节上焊有12块垫板在φ4670外圆成外花键型,中间筒体由3节筒节组成。
为保证设备两端筒体同轴度不大于0.30mm设计要求,需要在工艺上研究合理组立方案。
二、保证筒体同轴度的几种方案分析
方案一:先组焊,后整体加工垫板保证筒节同轴度。
五节筒体组焊在一起再加工两端筒节垫板外径。
理论上用组合机床落地车床可以整体加工,但组合机床在10米长度上同轴度精度达不到设备精度要求,而且在加工过程中由于垫板是断屑切削,会出现让刀粗糙度差等问题。
组合机床组合后的综合误差将大于图纸同轴度公差。
方案二:加工好两端垫板筒体节,后整体组立保证尺寸精度。
中间三节先组焊好,两端筒节需作为精准定位基准,为保证定位精度,可以考虑用转胎和一组v型铁。
由于转胎精度控制点比较多,例如
托辊外径尺寸不同,托辊中心距不相同托辊回转精度差等问题,精度很难控制。
方案确定用一组v型铁定位在两个基准筒节成花键形定位。
根据两种方案比较,方案二v型铁定位方案在定位精度及方案实施可行型上都要好于方案一,最终方案确定用v型铁保证同轴度才是较好的方案
三:方案实施过程
1. 加工保证两端筒节垫板外径尺寸在φ4670 0 -0.10以内。
两件垫板筒体做为定位基准[2],精度必须严格保证。
由于垫板的花键结构,外径测量如果采用传统围π尺的方式有出现较大误差,经过几次试验后我采用间接测量法。
加工垫板时在靠近焊接坡口余量处车基准圆并焊一个测量块,在加工筒节垫板外径时将测量块与垫板一次装卡加工成,筒节加工处外圆与测量块厚度之和既为垫板段外径尺寸,保证两件垫板筒节的外径尺寸差在0.10mm范围内。
2. 加工一组v型体。
筒体垫板段加工好后,需落在一起加工一组v型铁,要求两件落在一起同时加工出,需要的基准面为底面、150度(与筒体垫板夹角匹配)及a面。
只有同时加工的v型铁才能保证中心高一致[3],这也是定位的关键。
3. 一组v型铁的调整成同时加工状态。
将加工好的一组v型铁放在大镗地衡上(见图1所示)。
在镗床
的镗杆上装百分表按x-x方向向找正,打表找正两件v型铁侧面a 面同轴度小于0.05mm,这样保证一组v型铁四个斜面相交的两条直线x-x和x’-x’在一个平面内。
按照上述方法用百分表打表找正y-y方向基准面b面调整两v型铁b面高度差在0.05mm范围内,然后用压板螺栓将v型铁固定好。
4. 筒节找正
1)将带垫板的筒节2、5分别放入v型铁1、4中,根据v型铁自定心原理使垫板外径与斜面相切,保证两件筒节中心线在y-y同一平面内。
2)测量v型铁平面b与筒体垫板b’间b-b’距离h值,调整两筒节h值使筒节中心线位于x-x,y-y面相交于o点,即保证同轴度在0.01mm范围内。
5. 组焊其余节
两端筒节调整好后,在理论上已满足同轴度要求,接下来将中间三节焊成整体后的筒节(件3)放在调整好的两垫板筒节之间,用调整托架调整好错边量后将其固定好,并与垫板接跳焊在一起完成组立过程,焊接过程中要控制焊接参数,较小的变形量也是保证筒体同轴度的关键。
6. 组焊后的检验
筒体组焊后,需要对已组立好的筒体同轴度进行检验。
将焊好的筒体吊起旋转90度后落在两件v型铁上,此时松开其中一件v型铁的压板,v型铁去除约束后自由窜动,用镗杆上装百分表再次打
两件v型铁的a面,误差在0.20mm以内证明筒体的垫板段同轴度满足设计要求0.30mm同轴度要求。
[参考文献]
[1]张玉,刘平.《几何量公差与测量技术》.沈阳:东北大学出版社,2007.
[2]《重型机械标准》编写委员.重型机械标准(第1卷)[m].北京:中国标准出版社,1998.
[3]王先逵。
《机械加工工艺手册》北京:机械工业出版社,2006。
