RCS-931AM微机保护检验规程

  • 格式：doc
  • 大小：308.49 KB
  • 文档页数：28

RCS-931AM微机保护检验规程
1 装置检验要求及注意事项
1.1新安装装置的检验应按本检验报告规定的全部项目进行。

1.2 定期检验的全部检验项目按本检验报告中注“*”、“Δ”号的项目进行。

1.3 定期检验的部分检验项目按本检验报告中注“Δ”号的项目进行。

1.4 每2年进行一次部分检验，6年进行一次全部检验，结合一次设备停电进行断路器的传动试验。

根据现场实际接线情况，按照发电机大修周期进行。

1.5 装置检验详细步骤参照相应规程及生产厂家说明书。

1.6 试验过程中的注意事项
1.6.1 断开直流电源后才允许插、拔插件，插、拔插件必须有措施，防止因人身静电损坏集成电路芯片。

插、拔交流插件时应防止交流电流回路开路。

1.6.2 存放E2PROM芯片的窗口要用防紫外线的不干胶封死。

1.6.3 调试中不要更换芯片，确要更换芯片时应采用人体防静电接地措施，芯片插入的方向应正确，并保证接触可靠。

1.6.4 原则上不能使用电烙铁，试验中确需电烙铁时，应采用带接地线的烙铁或电烙铁断电后再焊接。

1.6.5 试验过程中，应注意不要将插件插错位置。

1.6.6 使用交流电源的电子仪器进行电路参数测试时，仪器外壳应与保护屏在同一点接地。

1.6.7 打印机在通电状态下，不能强行转动走纸旋钮，走纸可通过打印机按键操作或停电后进行。

1.6.8 因检验需要临时短接或断开的端子应逐个记录，并在试验结束后及时恢复。

1.6.9继电器电压线圈及二次回路通电试验时注意事项：1.6.9.1 二次回路通电试验活或进行断路器传动试验时，应通知值班员和有关人员，再经过运行负责人员的同意后，并派人到各现场看守，检查回路上确实无人工作后，方可通电；拉合断路的的操作应由运行人员进行。

1.6.9.2 二次回路通电压试验时，为防止由电压互感器二次侧向一次侧反充电，除应将电压互感器二次熔丝断开外还应取下断线闭锁电容。

1.6.9.3继电器电压线圈通电时，应断开其电压回路的接线。

1.6.10为防止接错线，造成跳闸注意事项：
1.6.10.1 拆（接）线时应实行二人检查制，一人拆（接）线，一人监护，并要逐项记录，恢复接线时，要根据记录认真核对。

1.6.10.2变更二次回路接线时，事先应经过审核，拆动接线前与原图核对，接线修改后要与新图核对，拆除没用的线，防止寄生回路存在。

1.6.11在二次回路工作时，凡遇到异常情况（如开关跳闸等）不论与本身工作是否有关，立即停止工作，保持现状，查明原因，确定与本身工作无关后方可继续工作。

1.6.12搬运及摆放试验设备、梯子等其他工作用具时应与运行设备保持一定距离，防止误触误碰运行设备，造成保护误跳闸。

1.6.13为防止低压触电伤害:
1.6.13.1拆（接）试验线时，必须把电流、电压降至零位，关闭电源开关后方可进行；
1.6.13.2试验用的接线卡子，必须带绝缘套；
1.6.13.3试验接线不允许有裸露处，接头要用绝缘胶布包好，接线端子旋钮要拧紧。

1.6.14防止电流互感器二次开路及电压二次回路接地或短路：
1.6.14.1不得将电流互感器二次回路及电压互感器二次回路接地回路的永久接地点断开。

1.6.14.2短路电流互感器二次绕组时，必须使用短路片或短路线，短路应妥善可靠。

1.6.14.3 严禁在带电的电流互感器端子之间的二次回路和导线上进行任何工作。

1.6.14.4工作时必须有专人监护，使用绝缘工具，并站在绝缘垫上。

1.6.14.5在带电电压互感器二次回路工作时，应使用绝缘工具，戴手套，必要时设专人监护。

1.6.14.6接临时负载，必须使用专用的刀闸和熔断器。

2 保护装置检验准备工作
2.1检验前准备工作
Δ2.1.1认真了解检验装置的一次设备及相邻的一、二次设备运行情况，了解与运行设备相关的联线，制定安全技术措施。

序号了解事项内容
1 检验装置的一
次设备运行情
况
停电不停电
2 相邻的一次设备运行情况
3 相邻的二次设备运行情况
3 与运行设备相
关的联线情况
详见安全措施票
4 控制措施交待
(工作票)
工作票
编号
交待情
况
5 其它注意事项
Δ2.1.2工具材料准备（准备情况良好打√，存在问题加以说明）
序号检验所需材料准备情况检查人
1 与实际状况一致的
图纸
2 上次检验记录
3 最新定值通知单
4 工具和试验线
5 备品备件
6 继电保护二次工作
见附表1
保护压板及设备投
切位置确认单
Δ2.1.3 仪器仪表
序号名称型号编号生产厂家1 微机保护试
验仪
2 模拟断路器
3 数字万用表
4 交流电流表
5 交流电压表
6 相位表
7 500V摇表
8 1000V摇表
7 2500V摇表
8 光功率计
2.1.4设备名牌：
型号制造厂家出厂日期投运日期额定值
2.2 装置验收检验准备工作
序号检查内容检查情况检验人1 装置的原理接线图及与之相
符的二次回路安装图
2 电缆敷设图、编号图
3 断路器操动机构图
4 电流、电压互感器端子箱图及
二次回路分线箱图纸
5 成套保护、自动装置原理和技
术说明书
6 断路器操动机构说明书
7 电流、电压互感器的出厂试验
报告
8 根据设计图纸核对装置的安
装位置是否正确
其它补充事项：
3 屏柜及装置的检查 序号 检 查 内 容
检查结果
1
装置的配置、型号、额定参数、直流电源额定电压、交流额定电流、电压等是否与 2
保护屏、箱体：安装端正、牢固、插件良好，外壳封闭良好，屏体、箱体可靠接地
（保护屏有接地端子并用截面>4mm ²的多股铜线直接接地），接地端子与屏上的接地线用铜螺丝压接，保护屏与接地网之间用截面>50mm ²的铜带可靠连接。

3 屏柜上的连接片、把手、按钮等各类标志
应正确完整清晰、并与图纸和运行规程相符
4 将保护屏上不参与正常运行的连接片取 5
装置原理、回路接线：装置原理符合有关 6
运行条件：装置附近无强热源、强电磁干
扰源。

有空调设备，环境温度-50 C 至300
C ，空气相对湿度<75%。

地网接地符合规程要求。

Δ7 装置内外部是否清洁无灰尘；清扫电路板 Δ检查装置的小开关、拨轮、按钮等是否良 Δ
检查各插件印刷电路板是否损伤、变形，
Δ10 检查各插件上元件是否焊接良好，芯片是。

合集下载

RCS-931保护运行规程、操作细则编写-完整版

RCS-931保护运行规程、操作细则编写-完整版


也可采用快速直接重合闸方式，检无压时，检查线路电压或母线电压小于
30V ；检同期时，检查线路电压
和母线电压大于 40V ，且线路和母线电压间相位差在整定范围内。重合闸方式由外部切换把手或内部软压
板决定，其功能表如下：
端子
单重
三重
投三重
0
1
投综重
0
0
综重 0 1
停用 1 1
1.2.13 检查开关位置状态
距离Ⅱ段；
（ 4） 手合时总是加速距离Ⅲ段。
1)
2)
1.2.10
1.2.11 单相运行时切除运行相
当线路因任何原因切除两相时，由单相运行三跳元件切除三相，其判据为：有两相
TWJ 动作且对应相无
流（ <0.06In ），而零序电流大于 0.15In，则延时 200ms发单相运行三跳命令。
1.2.12 重合闸
“通道异常”灯为黄色， 当通道故障时点亮 ，当进行通道交 a 查看背屏光
换信号试验时，如果收不到对侧信号时，此灯亮；
纤是否插好
b 通知检修人
员
“跳 A”、“跳 B”、“跳 C”、“重合闸”灯为红色，当保
c 查看操作回
护动作出口点亮，在按“信号复归”按钮后熄灭。
路是否完好，开
关位置是否正确
d 通知检修人员
三相无电流，同时 TWJ 动作，则认为线路不在运行，开放准备手合于故障
作，或三相 TWJ 不一致，经 10 秒延时报 TWJ 异常。
400ms；线路有电流但 TWJ 动
1)
2)
3)
4)
5)
6)
1.2.14 交流电压断线
1）三相电压向量和大于 8 伏，保护不起动，延时 1.25 秒发 TV 断线异常信号；
RCS931系列超高压线路成套快速保护装置版检验规程资料

RCS931系列超高压线路成套快速保护装置版检验规程资料

RCS-931A(B)型微机线路保护现场检验规程（试行）起草：席晓凤初审：刘义、单广忠、赵桂廷、武克宇、王鲜花、韩培军、魏晓军、高瑞军、李晓馨、杨根成、赵燕妹、曲茂强、孟皓、毛启欣、乔宇峰、戴成龙、张伟审核：王春生批准：王小海编写说明安全生产是电力系统各项工作的基础，随着经济的发展和社会的进步，全社会对电网的安全可靠供电提出了更高的要求。

合理、正确、规范的继电保护检验工作是保证继电保护装置正确动作，确保系统安全稳定运行的重要环节。

为了规范、统一和指导内蒙古电网继电保护装置检验工作，进一步提高检验质量和水平，使检验工作更具体、更合理、更严密和更完整，避免由于各单位技术水平的差异而发生检验漏项、检验方法不当等问题，根据25项反措的要求，依据《继电保护及电网安全自动装置检验条例》、各类型号保护装置的检验大纲及规程和其它原部颁有关规程和规定，结合微机保护装置的特点和现场的实际情况，由内蒙电力调度通信（交易）中心组织，各单位有关继电保护技术骨干人员参加，对内蒙电力网的RCS-931A(B)型微机线路保护设备的检验规程进行了编写及审查工作。

现将编写的检验规程下发试行，各单位在试行中如发现问题，请及时书面通知调通中心继电保护科。

目录总则 (5)RCS-931A(B)型微机线路保护 (8)总则1、主题内容及适用范围为了规范RCS-931A(B)微机纵差保护装置的现场检验，保证现场检验质量，满足继电保护工作人员的需要，本标准规定了RCS-931A(B)微机纵差保护装置的检验内容、检验要求和试验接线等详细要求，从而为RCS-931A(B)微机纵差保护装置的检验提供了全网的技术规范。

本规程适用于基建、生产和运行单位继电保护工作人员进行RCS-931A(B)微机纵差保护装置的现场检验。

2、检验前的准备要求在进行检验之前，工作(试验)人员应认真学习原水利电力部颁发的《继电保护和电网安全自动装置现场工作保安规定》、《继电保护及电网安全自动装置检验条例》和本规程，理解和熟悉检验内容和要求。

RCS-931线路保护试验

RCS-931线路保护试验

RCS－931 保护现场投运试验规程1保护装置整定值（含控制字的设置）与软件版本校核。

1.1校核软件版本1.1.1检查保护的程序版本号、CRC校验码并做好记录。

1.1.2一条线路两侧保护的程序版本号、CRC校验码应一致。

1.2保护装置整定值与整定值通知单应一致。

1.3核对CT变比与CT的变比系数。

将线路CT一次额定值大的一侧整定为1，一次额定值小的一侧整定为本侧CT一次额定值与对侧CT一次额定值的比值，与两侧的CT二次额定值无关。

例如：本侧CT变比为1250/5，对侧CT变比为2500/1，则本侧CT变比系数整定为0.5，对侧CT变比系数整定为1.00。

1.4核对CT实际二次额定电流（1A或5A）与整定值通知单应一致。

装置额定值项一定要放在其它定值前整定。

如在其它定值整定完毕后才发现装置二次额定电流值整定错误，则修改装置额定值后不管其它定值变化与否都要重新整定一次。

2整组试验2.1模拟差动保护区内单相瞬时故障。

2.1.1用继电保护试验装置从保护屏的端子排上加入电流、电压，分别模拟各相瞬时故障，观察保护动作行为应该是单跳单重。

与保护装置连接的所有断路器的各跳闸回路均应分别给予验证（如3/2接线时有两个断路器）。

每次应同时投入跳闸线圈的三相压板，试验的同时现场有人监视断路器的实际跳、合闸相别必须与故障相别一致。

2.1.2检查保护装置的断路器分相辅助接点位置的开关量输入情况与实际一致。

2.2模拟差动保护区内单相永久性故障。

用继电保护试验装置从保护屏的端子排上加入电流、电压，分别模拟各相故障，保护单相跳闸后切除故障，在单相重合闸后立即加入相同故障，则保护动作三相跳闸。

试验的同时现场有人监视断路器的实际跳、合闸情况应与故障相别一致。

2.3模拟其它后备保护动作情况。

2.4手合故障加速三跳，并闭锁重合闸。

2.4.1此项试验可以结合防跳试验一起做。

2.4.2当断路器本体和控制回路均有防跳回路时应选择只用其中一条回路，以防止可能造成配合不当多次合闸的事故。

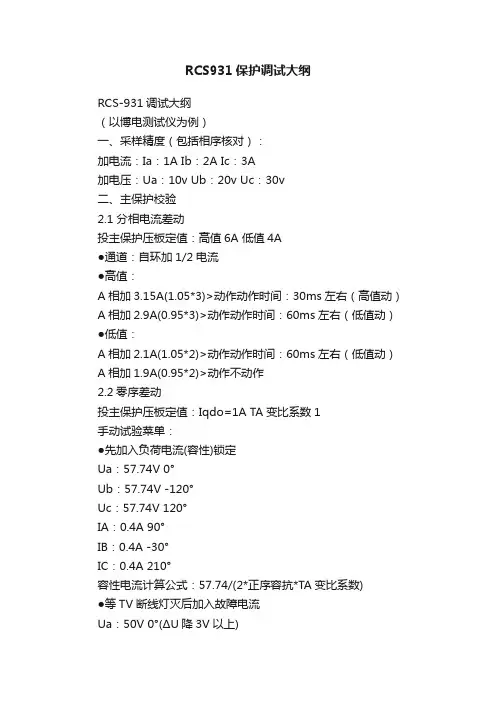

RCS931保护调试大纲
