四川省宜宾市2014届九年级上学期期末考试物理试卷(解析版)

四川省宜宾市初中物理九年级上学期期末学业质量检测试卷姓名:________ 班级:________ 成绩:________一、选择题 (共39题；共54分)1. （1分）将2个分别装有空气和红棕色二氧化氮气体（ρ二氧化氮＞ρ空气）的玻璃瓶口对口对接，中间用玻璃板隔开．抽开隔板后，通过观察瓶内颜色变化推断气体分子是否作无规则运动．对于玻璃瓶的三种放置方法（如图所示），四位同学判断正确的是A . 小华认为甲图放置最不合理B . 小夏认为乙图放置最不合理C . 小梦认为丙图放置最不合理D . 小满认为三种放置方法都不合理2. （1分）下列说法中正确的是（）A . 物体吸热时，温度不一定升高B . 擦黑板时粉尘飞舞，这是分子在运动C . 汽油机的做功冲程是将机械能转化为内能D . 高山上水在90℃就沸腾了，表明气压越大沸点越低3. （1分） (2020九上·运城月考) 关于物体的内能，下列说法中正确的是（）A . 一切物体都具有内能B . 物体的内能增加，温度一定升高C . 0℃时物体没有内能D . 物体吸收热量，内能一定增加4. （1分） (2017九上·防城港期末) 如图是四冲程发动机的工作循环示意图，其中将气体内能转化为机械能的是（）A . 图甲B . 图乙C . 图丙D . 图丁5. （1分）(2016·怀化) 下列设备在工作时，将电能转化为内能的是（）A . 电饭锅B . 抽水机C . 核反应堆D . 太阳灶6. （1分）下列现象与相关物理知识相符的是（）A . 人游完泳上岸，风一吹，感到非常凉爽﹣﹣﹣﹣﹣蒸发散热有致冷的作用B . 利用滑轮组运货物﹣﹣﹣﹣既省力又省功C . 台风掀开屋顶的瓦﹣﹣﹣﹣﹣屋外空气流速快，压强大，屋内空气的流速慢，压强小D . 神舟一号发射用液氢做燃料﹣﹣﹣﹣﹣因为氢的热值大7. （1分）(2017·薛城模拟) 如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来．下列说法正确的是（）A . B中正电荷通过金属棒流向A，A金属箔的张角减小B . A中的自由电子通过金属棒流向B，B金属箔的张角增大C . A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向AD . 金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大8. （1分） (2016九下·滨海开学考) 如图所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭．在下面的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是（）A .B .C .D .9. （1分）图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（）A . 向油箱里加油时，电流表示数变大B . 燃油消耗下降时，电流表示数变大C . 燃油全部耗尽时，电流表将被烧坏D . 油箱加油过满时，电流表将被烧坏10. （1分） (2017九上·宣威期中) 两定值电阻甲、乙的电流与电压关系图象如图所示，现在将甲和乙并联后接在电压为3V的电源两端．下列分析正确的是（）A . 甲的电阻是乙的电阻的两倍B . 甲的电压是乙的电压的两倍C . 流过甲的电流是流过乙的两倍D . 流过乙的电流是流过甲的两倍11. （1分） (2020八上·江都月考) “鼠标在鼠标垫上移动时，为什么屏幕上的光标会随之移动？”小科对此感到好奇，于是进行了下列实验：让鼠标以相同的速度分别在鼠标垫、平整的桌面和光滑的玻璃面上移动，发现鼠标在鼠标垫上移动时，光标移动正常；在桌面上移动时，光标移动不灵活；而在玻璃面上移动时，光标基本不移动，小科通过分析进而得出光标的移动会受表面材料的影响。

2013-2014学年度九年级上学期物理期末考试题（有答案）考试范围：13章---19章；考试时间：100分钟；命题人：熊炯学校:___________姓名：___________班级：___________考号：___________一、选择题（每题3分，共30分）1.关于内能、温度和热量的下列说法中，正确的是( ) A ．高温物体具有的内能一定比低温物体具有的内能多 B.物体温度越高，含有的热量越多C.在内能转移的过程中，一定有热传递发生D.物体的内能增加，一定是对物体做了功2.小明同学用与丝绸摩擦过的玻璃棒和与毛皮摩擦过的橡胶棒做了如图所示的三个实验，这三个实验不能．．说明的是（图中箭头表示棒的旋转方向）( ) A.玻璃棒和橡胶棒带等量的电荷 B.玻璃棒和橡胶棒带异种电荷 C.同种电荷相互排斥 D.异种电荷相互吸引3.下列说法中正确的是( )A.只要电路中有电源，就一定有电流B.只要导体中有自由电荷，就一定有电流C.只要导体两端有电压，导体中就会形成电流D.只要电路中有电源，用电器两端就一定有电压 4.在图所示的电路中，电源电压保持不变。

闭合电键S ，当滑动变阻器的滑片P 向右移动时，电流表A 和电压表V 示数的变化情况为( ) A.电流表A 的示数变大 B.电流表A 的示数变小 C.电压表V 的示数变小 D.电压表V 的示数不变5.在图所示的电路中，电源电压保持不变。

闭合开关S ，电路正常工作。

过了一会儿，两个电表的示数都变小，则下列判断中可能．．的是( ) A.电阻R 短路B.电阻R 断路C.灯L 短路D.灯L 断路6.下列各用电器均标有“220V 60W ”字样，它们正常工作相同的时间，发热最多的用电器是( ) A.电视机 B.电风扇 C.电热毯 D.电冰箱7.随着人们生活水平的逐步提高，家用电器不断增多，在家庭电路中，下列说法正确的是( ) A.灯与控制它的开关是并联的，与插座是串联的 B.使用测电笔时，不能用手接触到笔尾的金属体C.电路中电流过大的原因之一是使用的电器总功率过大D.增加大功率用电器时，只需换上足够粗的保险丝即可 8.由欧姆定律可以导出公式IUR ，对电阻的理解．你认为正确的是( ) A.当电压增大时，电阻也增大 B.当电流增大时，电阻减小C.当电压为零时，电阻也为零D.电阻由导体本身性质决定，与电流、电压无关9.家用A、B两只白炽灯泡，A灯的灯丝比B灯的粗些、短些，则它们正常工作时( )A.A灯的电功率较大B.B灯的电功率较大C.两灯的电功率一样大D.条件不足，无法判断10.甲、乙两地相距40km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线每km的电阻为0.2Ω。

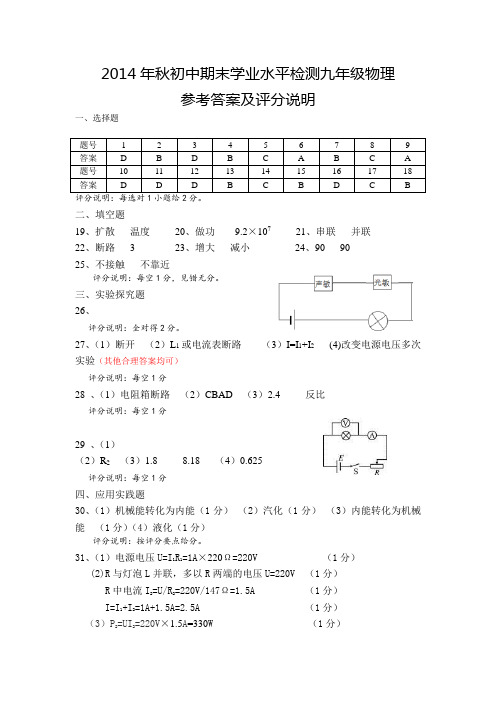

2014年秋初中期末学业水平检测九年级物理参考答案及评分说明一、选择题评分说明：每选对1小题给2分。

二、填空题19、扩散温度20、做功9.2×10721、串联并联22、断路 3 23、增大减小24、90 9025、不接触不靠近评分说明：每空1分，见错无分。

三、实验探究题26、评分说明：全对得2分。

27、（1）断开（2）L1或电流表断路（3）I=I1+I2(4)改变电源电压多次实验（其他合理答案均可）评分说明：每空1分28 、（1）电阻箱断路（2）CBAD （3）2.4 反比评分说明：每空1分29 、（1）（2）R2（3）1.8 8.18 （4）0.625评分说明：每空1分四、应用实践题30、（1）机械能转化为内能（1分）（2）汽化（1分）（3）内能转化为机械能（1分）（4）液化（1分）评分说明：按评分要点给分。

31、（1）电源电压U=I1R1=1A×220Ω=220V （1分）(2)R与灯泡L并联，多以R两端的电压U=220V （1分）R中电流I2=U/R2=220V/147Ω=1.5A （1分）I=I1+I2=1A+1.5A=2.5A （1分）（3）P2=UI2=220V×1.5A=330W （1分）评分说明：按评分要点给分。

用其他方法只要学生计算方法正确，同样给分。

32、（1）灯泡L1的电阻R1=U额2/P额=（220V）2/40W=1210Ω（1分）（2）L1正常工作2h消耗的电能W=Pt=0.04kW×2h=0.08kW·h；（2分）（3）断开S1，闭合S时，电流I=U/R总=220V/（1210Ω+1210Ω）=1/11A，（1分）L1两端的电压U1=IR1=1/11A×1210Ω=110V；（1分）两盏灯泡都亮时电路消耗的总功率P总=UI=220V×1/11A=20W（1分）评分说明：按评分要点给分。

用其他方法只要学生计算方法正确，同样给分。

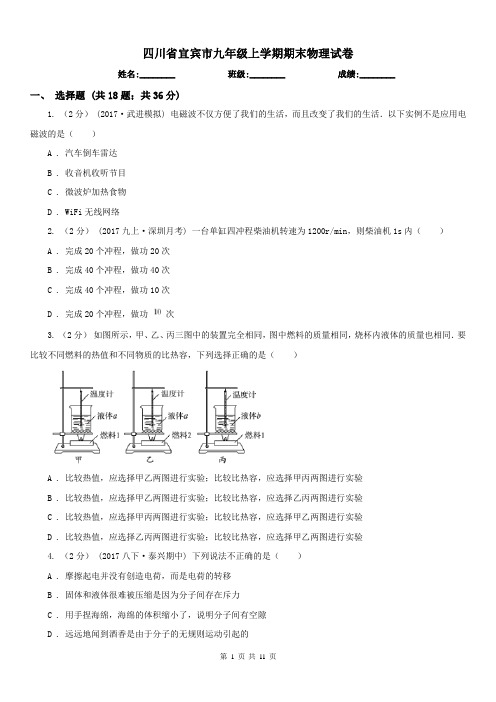

四川省宜宾市九年级上学期期末物理试卷姓名:________ 班级:________ 成绩:________一、选择题 (共18题；共36分)1. （2分）(2017·武进模拟) 电磁波不仅方便了我们的生活，而且改变了我们的生活．以下实例不是应用电磁波的是（）A . 汽车倒车雷达B . 收音机收听节目C . 微波炉加热食物D . WiFi无线网络2. （2分） (2017九上·深圳月考) 一台单缸四冲程柴油机转速为1200r/min，则柴油机1s内（）A . 完成20个冲程，做功20次B . 完成40个冲程，做功40次C . 完成40个冲程，做功10次D . 完成20个冲程，做功次3. （2分）如图所示，甲、乙、丙三图中的装置完全相同，图中燃料的质量相同，烧杯内液体的质量也相同．要比较不同燃料的热值和不同物质的比热容，下列选择正确的是（）A . 比较热值，应选择甲乙两图进行实验；比较比热容，应选择甲丙两图进行实验B . 比较热值，应选择甲乙两图进行实验；比较比热容，应选择乙丙两图进行实验C . 比较热值，应选择甲丙两图进行实验；比较比热容，应选择甲乙两图进行实验D . 比较热值，应选择乙丙两图进行实验；比较比热容，应选择甲乙两图进行实验4. （2分） (2017八下·泰兴期中) 下列说法不正确的是（）A . 摩擦起电并没有创造电荷，而是电荷的转移B . 固体和液体很难被压缩是因为分子间存在斥力C . 用手捏海绵，海绵的体积缩小了，说明分子间有空隙D . 远远地闻到酒香是由于分子的无规则运动引起的5. （2分） (2017八上·哈尔滨期中) 下列有关热机的说法中不正确的是（）A . 热机工作的过程是将燃料燃烧获得的内能转化成机械能的过程B . 可以采用增大热机功率的方法来增大热机的效率C . 为了防止热机过热，通常用水来降温，是利用水的比热大的特性D . 热机的大量使用会造成环境污染6. （2分）关于核能发电，下列说法正确的是（）A . 目前核能发电是利用核聚变B . 核能是可再生能源C . 太阳能是“能源之母”，核能也来自于太阳能D . 核能发电时的能量转化是核能→内能→机械能→电能7. （2分）(2017·天门模拟) 能源、信息、材料是现代社会发展的三大支柱，下列说法正确的是（）A . 太阳能、风能和核能都是可再生能源B . 光纤通讯是依靠超声波来传递信息的C . 在通常情况下，铜、碳棒和陶瓷都属于导体D . 秦山核电站是利用原子核裂变释放的核能来发电的8. （2分）(2014·福州) 下列不符合安全用电要求的是（）A . 用湿手拔热水器的插头B . 发生触电事故时，应立即切断电源C . 冰箱的金属外壳要接地D . 使用测电笔时，手要接触笔尾金属体9. （2分）粗细相同的两根镍铬合金线，长度关系是L1＞L2 ，串联接入电路后，其电流I1、I2和两端电压U1、U2的关系是（）A . I1＞I2 ， U1＜U2B . I1＜I2 ， U1＞U2C . I1=I2 ， U1＞U2D . I1=I2 ， U1＜U210. （2分） (2018九上·石景山期末) 为了提高行车的安全性，汽车安装了日间行车灯，如图所示。

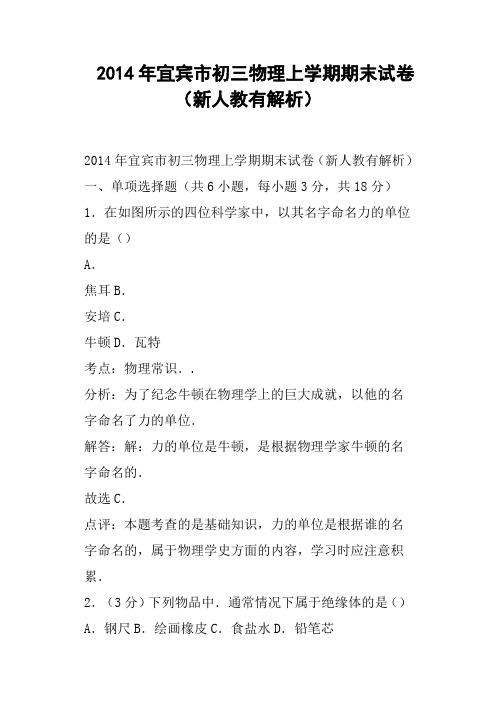

2014年宜宾市初三物理上学期期末试卷（新人教有解析）2014年宜宾市初三物理上学期期末试卷（新人教有解析）一、单项选择题（共6小题，每小题3分，共18分）1．在如图所示的四位科学家中，以其名字命名力的单位的是（）A．焦耳B．安培C．牛顿D．瓦特考点：物理常识．.分析：为了纪念牛顿在物理学上的巨大成就，以他的名字命名了力的单位．解答：解：力的单位是牛顿，是根据物理学家牛顿的名字命名的．故选C．点评：本题考查的是基础知识，力的单位是根据谁的名字命名的，属于物理学史方面的内容，学习时应注意积累．2．（3分）下列物品中．通常情况下属于绝缘体的是（）A．钢尺B．绘画橡皮C．食盐水D．铅笔芯考点：绝缘体．.专题：电流和电路．分析：容易导电的物体叫导体，不容易导电的物体叫绝缘体，导电性能介于导体与绝缘体之间的叫半导体．解答：解：钢尺、食盐水、铅笔芯都属于导体，橡皮属于绝缘体．故选B．点评：本题考查了导体和绝缘体的概念．对于常见的导体和绝缘体可以联系它们在日常生活和工业生产中的应用来记忆，不要死记硬背．如塑料，橡胶，陶瓷等常用来制作用电器的外壳，以防止触电，它们都是绝缘体；而电线芯用金属来做，因为金属容易导电，是导体．3．（3分）下列现象中属于扩散的是（）A．春天，柳絮飞扬B．夏天，槐花飘香C．秋天，黄沙扑面D．冬天，雪花飘飘考点：扩散现象．.专题：分子热运动、内能．分析：两个相互接触的物体的分子彼此进入对方的现象叫扩散，扩散现象是分子运动的结果，分子的运动无法用肉眼直接看到，但可以通过气味、颜色的变化来体现，物体发生的位置的改变叫机械运动；注意机械运动不是分子运动．解答：解：A、春天，柳絮飞扬，是柳絮的机械运动，不是分子运动，故该选项不符合题意；B、夏天，槐花飘香，是气体分子在运动，属于扩散现象，故该选项符合题意；C、秋天，黄沙扑面，是沙子的机械运动，不是分子运动，故该选项不符合题意；D、冬天，雪花飘飘，是雪花的机械运动，不是分子运动，故该选项不符合题意．故选B．点评：注意分子运动和物质运动的区别，分子是看不见的，小颗粒物质的运动是看得见的．4．（3分）当电线短路发生火灾时，首先应（）A．用水灭火B．用小刀切断电源C．通知消防人员灭火D．断开开关，切断电源考点：安全用电原则．.专题：电与热、生活用电．分析：当电路中出现触电事故或发生火灾时，为安全起见，首先要切断电源．解答：解：A、由于普通的水是导体，用水灭火会造成灭火人触电，故A不符合题意；B、小刀是用金属制成的，金属是导体，用小刀切断电源会造成触电事故，故B不符合题意；C、通知消防人员灭火会延误最佳灭火时机，故C不符合题意；D、当发现电线着火时，应先切断电源，然后对电路进行维修，故D符合题意．故选D．点评：本题考查了安全用电的常识，属于基础知识．5．（3分）在如图所示的电路中，电源电压不变．开关s 断开时．电灯L正常发光．当闭合开关时，下列判断正确的是（）A．电灯L不能正常发光B．电流表的示数将减小C．.电压表的示数将不变D．电路表和电压表的示数都增大考点：电路的动态分析．.专题：电路变化分析综合题．分析：（1）分析开关断开和闭合时，电路的变化情况，再分析灯泡两端的电压、电阻、通过灯泡的电流各如何变化，再根据电功率公式P=UI判断灯泡的电功率是否变化，从而判断灯泡的亮度是否改变；（2）根据并联电路的电流规律：I=I1+I2；分析电流表的变化情况．解答：解：（1）开关闭合后，电路变成并联电路，根据并联电路的电压特点：各支路电压相等且都等于电源电压；故灯泡两端的电压不变，仍为电源电压U，由于灯泡的电阻R不变，根据欧姆定律得，通过灯泡的电流I=，电流不变；故灯泡的功率P=UI也不变，故灯泡的亮度仍与原来一样，正常发光；（2）开关闭合后，电路变成并联电路，根据并联电路的电流特点：I=I1+I2；又因为通过灯泡的电流不变，故电流表示数将增大；（3）电压表始终测量电源电压，所以电压表的示数不变．故选C．点评：熟练运用并联电路的电流和电压规律，并运用欧姆定律和电功率的知识，可做出解答．6．（3分）如图所示．电源电压不变．闭合开关S后．当滑动变用器的滑片P向左移动时．下列判断正确的是（）A．三只电表的示数都变大B．三只电表的示数都变小C．V2表的示数变小，A、v1表的示数都变大D．A表的示数变小，v1、V2表的示数都变大考点：电路的动态分析．.专题：电路变化分析综合题．分析：由电路图可知：定值电阻与滑动变阻器R串联，V1测电阻两端的电压，V2测变阻器两端的电压，电流表测电路中的电流；根据滑片的移动确定接入电路电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端电压的变化．解答：解：当滑动变阻器的滑片P向左移动时，接入电路中的电阻变小，电路中的总电阻变小，∵I=，∴电路中的电流变大，即电流表A的示数变大，∵U=IR，∴定值电阻两端电压变大，即电压表V1的示数变大；∵串联电路中总电压等于各分电压之和，即电压表V1与电压表V2的示数之和始终等于电源的电压，所以电压表V2的示数变小．故选C．点评：本题考查了串联电路的特点和欧姆定律的应用，关键是电路连接方式的辨别和电表所测电路元件的判断．二、多项选择题（共2小题.每小题3分.共6分】下列各小题给出的四个选项中有一个或一个以上的选项是正确的，全选对得3分.选对但不全的得2分.有错或不选的得0分．7．（3分）关于温度、热量、比热容、内能．下列说法中正确的是（）A．0℃的物体也具有内能B．温度越高的物体放出的热量越多C．物体的温度越高，所含的热量越多D．用水作为汽车发动机散热器的冷却剂，其原因之一是水的比热容较大考点：温度、热量与内能的关系．.专题：分子热运动、内能．分析：（1）物体内部所有分子做热运动时具有的分子动能和分子势能的总和，叫做物体的内能，任何物体都具有内能；（2）物体放出的热量与比热容、质量以及温度变化三个因素有关；（3）热量是个过程量，不能说物体含有热量，只能说吸收或放出热量；（4）水的比热容大，相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多．解答：解：A、0℃的物体也具有内能，该选项说法正确；B、物体放出的热量与温度的高低无关，要取决于物体的比热容、质量以及温度的变化量三个因素，该选项说法不正确；C、物体的温度越高，内能越大，不能说含有热量越多，该选项说法不正确；D、因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以可作为冷却剂，该选项说法正确．故选AD．点评：本题考查学生对内能、热量计算、比热容、热量概念的了解，属于热学基础内容的考查，相对比较简单．8．（3分）在如图所示的电路中，相同的两个灯泡L1、L2闭合开关，电流表A1的示数如图乙所示．电流表A2和A的指针都指向同一刻度．如图丙所示，下面说法正确的是（）A．通过灯L1中的电流表为0.16AB．通过灯L2中的电流为0.2AC．电流表A的示数为0.1AD．灯L1比灯L2更亮考点：电流表的读数方法．.专题：电流和电路．分析：根据电路图可知，灯泡L1、L2并联连接，电流表A1测量的是通过灯泡L1的电流；电流表A2测量的是通过灯泡L2的电流；电流表A测量干路电流．并联电路中，干路电流等于各个支路电流之和；灯泡的实际功率决定了灯泡的亮度．解答：解：根据图乙可知，电流表A1的量程为0～3A，分度值为0.1A，示数为0.8A，即通过灯L1中的电流表为0.8A；故A错误；已知电流表A2和A的指针都指向同一刻度，并且并联电路中干路电流等于各支路电流之和，因此电流表A2的量程为0～0.6A，分度值为0.02A，示数为0.2A，即通过灯L2中的电流为0.2A；故B正确；电流表A的量程为0～3A，分度值为0.1A，示数为1A；故C错误；因为并联电路两端电压相等，由P=UI可知，灯泡L1的实际功率大，因此灯L1比灯L2更亮，故D正确；故选BD．点评：本题考查并联电路电压、电流的规律、电流表的读数和量程的选择以及实际功率的判断，关键要知道电流表所选量程不同时，读数是不同的．二、填空题（共5小题，每小题4分，共20分）把恰当的文字或数据填在相应的横线上．9．（4分）木炭的热量是3.4×l07J/kg，5kg木炭完全燃烧可放出1.7×108J的热量，若炉中的木炭只剩下0.1kg，它的热值是3.4×107J/kg．考点：燃料的热值．.专题：比热容、热机、热值．分析：（1）知道木炭的热量和燃烧的质量，根据Q放=mq 求出完全燃烧释放的热量；（2）热值是反映燃料特性的物理量，是指1kg燃料完全燃烧放出的热量，其大小仅与燃料种类有关，而与燃料的质量和燃烧程度无关．解答：解：（1）5kg木炭完全燃烧释放的热量：Q放=mq=5kg×3.4×107J/kg=1.7×108J，（2）∵热值是反映燃料特性的物理量，其大小仅与燃料种类有关，而与燃料的质量和燃烧程度无关，∴炉中剩下木炭的热值不变，其大小仍为 3.4×107J/kg．故答案为：1.7×108J；3.4×107J/kg．点评：本题考查了学生对热值概念、燃料完全燃烧放热公式的掌握和运用，理解：热值热值是反映燃料特性的物理量，其大小仅与燃料种类有关，而与燃料的质量和燃烧程度无关．10．（4分）（2008张家港市一模）大量事实表明，不高于36V的电压才是安全电压．当因为出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险的可能性变大（变大或变小），这是因为此时人的电阻明显变小（变大或变小）考点：触电危害及常见的触电类型与预防．.专题：应用题；电与热、生活用电．分析：触电是人体直接或间接接触火线，并与零线或大地构成通路造成的，当电流超过一定数值时，人就会有生命危险．解答：解：出汗或其他因素导致双手潮湿时，人的电阻明显减小，人若接触较高的电压，根据欧姆定律I=可知，通过人体的电流就会很大，人就会有危险．故答案为：变大；变小．点评：本题考查安全用电的知识，要注意湿手不能摸开关，湿衣服不能晾在电线上．11．（4分）如图所示的是生活中常用的电能表，它的作用是测量电路消耗的电能，示数是2818.7kWh．考点：电能表参数的理解与电能的求法．.专题：电能和电功率．分析：电能表是测量电路中消耗电能（电流做功）多少的，从表盘上读出电能表的示数（单位是kWh），月初和月底读数之差就是本月用电（消耗电能）多少．解答：解：电能表是测量电路消耗的电能；电能表的示数：2818.7kWh；故答案为：电路消耗的电能；2818.7．点评：本题考查了对电能表的在电路中的作用、电能表的读数方法，属于基础题．12．（4分）如图所示是一个压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻．当闭合开关S，压力F增大时，电流表的示数将减小，电压表的示数将增大，电路消耗的电功率减小．（填“增大”、“减小”或“不变”）考点：电路的动态分析．.专题：电路变化分析综合题．分析：由电路图可知，电阻R1与滑动变阻器R2串联，电压表测滑动变阻器两端的电压，电流表测电路电流，根据滑片的移动移动方向判断滑动变阻器接入电路的阻值如何变化，根据串联电路特点判断电压表示数如何变化，根据欧姆定律判断电流表示数如何变化，根据P=UI可知电路消耗电功率的变化．解答：解：（1）由电路图可知，压力F增大时，滑动变阻器接入电路的电阻变大，滑动变阻器的分压变大，电压表示数增大；（2）滑动变阻器接入电路阻值变大，电路总电阻变大，电源电压不变，由欧姆定律可知，电路电流减小，电流表示数减小；（3）因为电源电压不变，电路电流减小，由P=UI可知，电路消耗的电功率减小．故答案为：减小；增大；减小．点评：本题考查了学生对滑动变阻器的变阻原理、欧姆定律、电功率计算公式的掌握和运用，分析电路图，确认电路的连接方式是突破口，确认电压表的测量对象是关键．13．（4分）（2012襄阳）如图所示是电阻甲和乙的U﹣I图象．若将甲、乙串联在某一电路中，当电流为0.1A 时，电源电压为2V；若将甲、乙并联在电源电压为1.5V 电路中，电路消耗的总功率为0.6W．考点：欧姆定律的应用；串联电路的电流规律；并联电路的电流规律；串联电路的电压规律；并联电路的电压规律；电功率的计算．.专题：计算题．分析：①电阻甲、乙串联在电路中，因此通过它们的电流相等，从U﹣I图象中读出当电流为0.1A时，电阻甲和乙对应的电压值，再根据串联电路电压的特点，计算出电源电压．②电阻甲、乙并联在电路中，因此它们两端的电压等于电源电压，从U﹣I图象中读出当电压为1.5V时，电阻甲和乙对应的电流值，再根据并联电路电流的特点，计算出电路中的总电流，再根据P=UI即可求出电路消耗的总功率．解答：解：①∵电阻甲、乙串联在电路中，∴通过它们的电流都为0.1A，从U﹣I图象可知，当I=0.1A时，电阻甲和乙两端的电压分别为：U甲=0.5V，U乙=1.5V，∴电源电压为：U=U甲+U乙=0.5V+1.5V=2V．②∵电阻甲、乙并联在电路中，∴它们两端的电压等于电源电压为1.5V，从U﹣I图象可知，当U=1.5V时，通过电阻甲、乙的电流分别为：I甲=0.3A，I乙=0.1A，∴电路中的总电流：I=I甲+I乙=0.3A+0.1A=0.4A，则电路消耗的总功率为：P=UI=1.5V×0.4A=0.6W．故答案为：2；0.6．点评：本题考查了串、并联电路电压和电流的特点，以及对欧姆定律的理解和应用，本题的难点为：电阻两端的电压和通过电阻的电流，要找出电阻的电压和电流，就需要根据我们所学的串联电路的特点去分析，而不能一味的只盯着图象去分析，否则就会像无头苍蝇一样，没有准确的思路．三、作图题（共2小题，每小题3分，共6分）14．（3分）在虚线框中画出图中手电筒的电路图．考点：根据实物图画电路图．.专题：电流和电路．分析：手电筒电路为基本电路，即用导线将电源、开关以及灯泡顺次连接起来即可．解答：解：用导线将电源、开关以及灯泡顺次连接起来；如图所示点评：会识别串并联电路，会根据实物图画出正确的电路图．15．（3分）用笔画线代替导线，按左边的电路图把图乙的实物图连接起来．考点：实物的电路连接．.专题：电流和电路．分析：根据电路图连接实物图时，可以根据电流流向法进行连接，先从电源的正极出发依次串联电路元件最多的支路，再把并联的部分串联到相应的位置即可．解答：解：根据电流流向法，先从正极出发依次串联开关S、开关S1、电铃回到负极，把灯泡的左端与电铃的左端相连、灯泡的右端和开关S1的右端相连，如下图所示：点评：本题考查了根据电路图连接实物图以及根据要求连接实物图，实物连接图的关键在于看懂电路图，在连接过程中，注意各元件的次序．四、实验与探究题（共2小题，每题5分，共10分）16．（5分）如图所示．为研究做功与内能改变的一个实验．在厚玻璃瓶中放入少量水，将塞子塞紧，通过塞子上的开口往瓶内打气，当塞子从瓶口跳起时，瓶中会出现“白雾”，这是因为：往瓶内打气，当塞子从瓶口跳起时，气体膨胀对塞子做功，气体内能减小（填“增大”、“减小”或“不变”），温度降低（填“升高”、“降低”或“不变”），水蒸气液化成小水滴．这个现象说明内能和机械能可以相互转化，水蒸气可以液化成小水滴．这个现象说明内能和机械能可以相互转化，做功可以改变物体的内能．考点：做功改变物体内能．.专题：分子热运动、内能．分析：（1）做功可以改变物体的内能，对物体做功，物体的内能增加，物体对外做功，内能减小；（2）做功改变物体内能的本质是机械能和内能相互转化的过程．解答：解：往瓶内打气，当塞子从瓶口跳起时，气体膨胀对塞子做功，气体内能减小，温度降低，水蒸气液化成小水滴．这个现象说明内能和机械能可以相互转化，水蒸气可以液化成小水滴．这个现象说明内能和机械能可以相互转化，做功可以改变物体的内能．故答案为：塞子；减小；降低；机械；水蒸气；机械；做功．点评：本题查学生对做功改变物体内能的掌握，把握做功改变物体内能的本质是解题的关键．17．（5分）在研究学习活动中，小陶同学用如图所示的电路探究导体的电阻跟哪些因素有关．她选取了4根金属丝做了4次实验，其材料，规格和测得的电流值如下表所示．实验次数金属丝代号材料长度/m横截面积/mm2电流/A 1a铜11.01.52b镍铬合金11.00.63c镍铬合金12.01.24d镍铬合金0.51.01.2（1）比较实验次数1和2可知，导体的电阻与导体的材料有关．（2）比较实验次数2和4可知，导体的电阻与导体的长度有关．（3）比较实验次数2和3可知，导体的电阻与导体的横截面积有关．（4）通过对表格中数据的分析，可以得出的结论导体的电阻与导体的材料、长度和横截面积有关．（5）该实验采用的实验方法为控制变量法（选填：“模型法”、“控制变量法”、“类比法”）．考点：影响电阻大小的因素．.专题：探究型实验综合题．分析：电阻的大小在不考虑温度的前提下，有三个决定因素：材料、长度、横截面积．因此要研究电阻的大小与每一个因素的具体关系时，要用到控制变量法．即研究电阻的大小与哪个因素有关，就要让这个因素变化，其余的因素都相同，去做对比实验．根据这个思路可以解决此题．解答：解：（1）1和2两次实验中导体的长度和横截面积一定，材料不同，探究的是导体电阻大小与材料是否有关．（2）要探究导体电阻大小与长度是否有关，应控制材料和横截面积一定．故选2和4．（3）要探究导体电阻大小与横截面积是否有关，应控制材料和长度一定．故选2和3．（4）从表中数据可知导体的材料、长度、横截面积都能影响导体的电阻；（5）导体的电阻与材料、长度、横截面积有关，研究电阻的大小与每一个因素的具体关系时，就要让这个因素变化，其余的因素都相同，使用的是控制变量法．故答案为：（1）材料；（2）2和4；（3）2和3；（4）导体的电阻与导体的材料、长度和横截面积有关；（5）控制变量法．点评：探究导体电阻的决定因素，由于电阻的大小与多个物理量有关，因此探究时，要用到控制变量法．在探究性的实验题中，若要探究的物理量与多个因素有关，都要用到控制变量法：如探究液体蒸发快慢与哪些因素有关；电磁铁的磁性强弱与哪些因素有关；导体电流与电压、电阻的关系时等等．五、计算与解答题（共2个小题，每小题10分，共20分）要求写出必要的文字说明和重要的演算步骤，只写出最后答案的不能得分．18．（10分）下表是一台常用的电热饮水机的铭牌数据的一部分，如图是它的电路原理图，其中S是温控开关，R1是定值电阻，R2是加热电阻．当S闭合时，饮水机处于加热状态；当S断开时，饮水机处于保湿状态[（c水=4.2×103J/（kg℃）]试问：水桶容量20L热水箱容量1.5L额定电压220V加热功率880W（1）在加热状态下，饮水机正常工作时电路中的电流是多大？（2）饮水机正常工作时，将热水箱中1.5kg的水从20℃加热到100℃，水吸收的热量为多少？（3）饮水机正常工作时，若把热水箱中1.5kg的水从20℃加热到100℃需用时12min，则饮水机的加热效率为多少？考点：电功与热量的综合计算．.专题：计算题；电和热综合题．分析：（1）饮水机正常工作时，实际功率和加热功率相等，根据P=UI求出电路中的电流；（2）根据公式Q吸=cm（t﹣t0）求出水吸收的热量；（3）根据W=Pt求出电流做的功，利用效率公式η=即可求加热效率．解答：解：（1）根据P=UI可得，在加热状态下，饮水机正常工作时电路中的电流：I===4A；（2）水吸收的热量：Q吸=cm（t﹣t0）=4.2×103J/（kg℃）×1.5kg×（100℃﹣20℃）=5.04×105J；（3）电流做的功：W=P加热t=880W×12×60s=6.336×105J，饮水机的加热效率：η=×100%=×100%≈79.5%．答：（1）在加热状态下，饮水机正常工作时电路中的电流是2A；（2）水吸收的热量为6.336×105J；（3）饮水机的加热效率约为79.5%．点评：本题考查了电功率公式和密度公式、吸热公式、电功公式、效率公式的综合应用，关键是知道用电器正常工作时的功率和额定功率相等以及从表格中得出相关的信息．19．（10分）在如图所示的电路中，电源电压保持不变，电阻R1=18Ω．当闭合开关S1、S3，断开S2，时，电流表时数为1.5A；当闭合S1，断开S2、S3时，电流表示数减小了0.5A，求：（1）当闭合S1，断开S2、S3时，电流表示数为多少？（2）电源电压为多少？（3）当闭合S2，断开S1、S3时，电阻R2消耗功率为多少？考点：欧姆定律的应用；电功率的计算．.专题：欧姆定律；电能和电功率．分析：（1）分析电路：当闭合开关S1、S3，断开S2时，两个电阻并联，电流表测量干路中的电流；当闭合S1，断开S2、S3时，电路中只有R1，则电流表的示数变化等于通过R2的电流；当闭合S2，断开S1、S3时，两个电阻串联；（2）根据欧姆定律、串并联电路的电流、电压规律及电功率的概念进行分析．解答：解：当闭合开关S1、S3，断开S2时，两个电阻并联，电流表测量干路中的电流，则：=1.5A…①当闭合S1，断开S2、S3时，电路中只有R1，则电流表的示数减小，且示数等于通过R2的电流，则：=0.5A…②又：R1=18Ω…③联立①②③得U=18V，R2=36Ω；（1）当闭合S1，断开S2、S3时，电流表的示数为I1=I ﹣I2=1.5A﹣0.5A=1A；（2）由上分析知，U=18V；（3）当闭合S2，断开S1、S3时，两个电阻串联，则P2==×36Ω=12W．答：：（1）当闭合S1，断开S2、S3时，电流表示数为1A；（2）电源电压为18V；（3）当闭合S2，断开S1、S3时，电阻R2消耗功率为12W．点评：此题主要考查了欧姆定律、电功率公式的应用，串并联电路电流、电压的关系，涉及到有关动态电路的分析，关键是能够分析出开关开合状态下电路的连接形式，能够分析出变化0.5A的含义是关键．。

四川省宜宾市九年级（上）期末物理试卷一、选择题（共8小题，每小题3分，满分24分）1．（3分）一节新干电池的电压约是（）A．1.5v B．2v C．220v D．380v2．（3分）下列用电器中，主要利用电流热效应工作的是（）A．电脑B．电视机C．电风扇D．电热毯3．（3分）在如图所示的四幅图中，符合安全用电原则的是（）A．电线上晾衣服B．湿手触摸开关C．测电笔的使用D．用电器总功率过大4．（3分）2016年11月3日，中国新一代大型运载火箭﹣长征五号在海南文昌航天发射场发射升空，火箭发动机采用液氧+液氢作为燃料，这是因为液氢具有（）A．较高的沸点B．较高的热值C．较小的密度D．较大的比热容5．（3分）某四冲程汽油机的工作过程如图所示，其中属于压缩冲程的是（）A．B．C．D．6．（3分）在如图所示的电路图中，要使灯泡L1和L2组成串联电路，应该是（）A．只闭合开关S3B．只闭合开关S2C．同时闭合开关S1和开关S3，断开开关S2D．同时闭合开关S1和开关S2，断开开关S37．（3分）宜宾红茶是汉族著名的三大功夫茶之一，尤以早白尖一级功夫红茶品质最佳，素以“条索紧细、色泽乌润、香气鲜爽、滋味醇厚、汤色红艳、叶底红匀”驰名国际。

宜宾红茶制作方法要经过萎凋、揉捻、发酵、干燥四个工序，下列说法正确的是（）A．萎凋是将鲜叶置于通气槽体中，通以热空气，这时通过做功的方式改变鲜叶内能B．红茶在揉捻过程中能闻到茶叶的清香，说明分子在作无规则运动C．发酵时茶叶只发生化学变化，内能为零D．干燥过程采用高温烘焙，使水分子热运动加快，达到干燥保质8．（3分）在如图所示的电路中，电源电压保持不变。

当开关S断开，甲、乙两表为电流表时，两表的示数之比为I甲：I乙＝1：3；当开关S闭合，甲、乙两表为电压表时，两表示数分别为U甲、U乙．下列判断正确的是（）A．R1：R2＝1：2B．R1：R2＝1：3C．U甲：U乙＝3：1D．U甲：U乙＝3：2二、填空题（共6小题，每小题4分，满分22分）9．（4分）雷电是大气中一种剧烈的现象；高大建筑的顶端都有针状的金属物，通过很粗的金属现与大地相连，可以起到的作用。

2015-2016学年四川省宜宾市九年级（上）期末物理试卷一、选择题（共6小题，每小题3分，满分18分）1．在图所示的四位科学家中，以其名字命名电阻单位的科学家是（）A．法拉第B．焦耳C．安培D．欧姆2．以下物质是导体的是（）A．陶瓷 B．人体 C．干木棒D．塑料3．关于热机效率，下列说法正确的是（）A．蒸汽机的效率通常高于汽油机的效率B．有些新型燃料汽车实现了零排放，其效率达到100%C．热机效率不一定小于100%D．即使无摩擦的道路，汽车发动机的效率也无法达到100%4．如图，符合安全用电原则的是（）A．用电器的金属外壳一定要接地B．控制电灯的开光要接在零线上C．绝缘皮破损的导线可以继续使用D．使用测电笔时不能接触笔尾的金属体5．从2013年4月9日起，交管部门依法严管行人无视交规闯红灯的行为．根据“红灯停、绿灯行”的交通规则，如图中控制红绿灯可行的电路图是（）A．B．C．D．6．在某一温度下，连接在电路中的两段导体 A、B中的电流与其两端电压的关系如图所示，由图中信息可知（）A．导体B的电阻为5ΩB．导体A的电阻大于导体B的电阻C．导体A两端电压为0V时，导体A的电阻为0ΩD．导体B两端电压为3V时，通过导体B的电流为0.3A二、多项选择题（共2小题，每小题3分，满分6分）7．（多选）宜宾五粮液具有“香气悠久、味醇厚、入口甘美”等特点．工人将高粱、大米、糯米、小麦、玉米蒸煮发酵酿成曲酒，再用调味酒勾兑，使产品达到统一的标准．下面有关五粮液的叙述正确的是（）A．打开五粮液酒瓶，就可以闻到酒香味，说明分子在做无规则运动B．工人将高粱、大米、糯米、小麦、玉米混合在一起，这是一种扩散现象C．调味酒与曲酒勾兑成五粮液说明分子间存在间隙D．蒸煮过程是通过做功来达到改变物体内能的8．（多选）为了参加全国青少年创新大赛，小强运用所学电学知识，设计了一个电子拉力测量仪，工作原理如图所示，下列说法正确的是（）A．当拉环向下的拉力增大时，电流表的示数减小B．当拉环向下的拉力增大时，电压表的示数减小C．当拉环向下的拉力减小时，电压表与电流表示数的比值增大D．当拉环向下的拉力减小时，R1的电功率不变三、填空题（共4小题，每小题4分，满分16分）9．教室内日光灯正常工作时的电压为V；研究表明，人体安全电压V．10．多数汽油机是由吸气、、做功、排气四个冲程不断循环来保证连续工作的，其中内能转化为机械能的是冲程．11．只将一个“220V 800W”的电暖气接入示数为如图所示的电能表所在的电路中，正常工作5h，消耗电能kW•h，此时电能表示数变为．12．有一电烙铁，它的阻值是440Ω，正常工作时的电压为220V，该电烙铁正常工作时的电流为A．现把它接在380V的电源上，为了能正常工作，应给它串联一个阻值为Ω 的电阻．四、解答题（共2小题，满分6分）13．根据图甲所示的电路图，在图乙上，用笔画线代替导线连接实物图．14．图甲所示是一个常用插线板，在开关闭合时，指示灯发光，插孔可以提供工作电压；如果指示灯损坏，插孔也能提供工作电压．请根据上述要求完成图乙中电路的连接．五、实验与探究题15．中午，小华和小明赤脚在海边玩耍，站在沙上感觉比站在海水中烫．晚上他们又来到海边，仔细感受沙子和海水的温度，发现沙子比海水凉．他们猜想，可能是海水和沙子吸（放）热的本领不一样．于是，小华和小明各取海水和沙子样品，用如图所示的装置进行探究．（1）小明和小华是在探究物体吸收热量的本领与有关，烧杯中的海水和沙子应保持相同的初温和相同的，该实验方法是．（2）把酒精喷灯放在烧杯中央的目的是为了使杯内物质在相同的时间内．实验中他们（选填“能”或“不能”）直接测量杯内物质吸收的热量．热量是一个抽象的物理量，本实验将“物体吸收热量的本领”转化为通过比较来表现，这种方法称为“转换法”．16．小余和小乐为了探究并联电路中电流的关系，他们设计的电路如图甲所示．实验器材如下：规格不同的灯泡各一只、电压可调节的学生电源1个、电流表1个、开关1个、导线若干．（1）在连接电路的过程中，开关应该处于状态．（2）电流表校正好后，用此电流表试触时，小余发现电流表的指针偏转如图乙所示，根据你的分析，原因是．（3）他们改进后，把电流表分别接入到电路中的 A、B、C 处，测出的电流如下表：实验次数 A 处的电流 I A/A B 处的电流 I B/A C 处的电流 I C/A1 0.14 0.28 0.422 0.16 0.32 0.483[ 0.18 0.36 0.54通过对上面数据的分析，可以得出的结论是：在并联电路中，；在实验中可以通过改变来改变 A、B、C处电流的大小，从而进行多次实验，这样做的目的是．六、计算与解答题（共2小题，满分20分）17．如图是某饮水机的电路原理图，电源电压为220V，R2的电阻是4840Ω．当S1、S2 都闭合时饮水机处于加热状态，总功率为550W；当只闭合S2时饮水机处于保温状态．试问：（1）当只闭合S2时，R2的功率为多少？（2）当S1、S2 都闭合时，饮水机电路中的总电流为多少？（3）饮水机内装有1kg初温为20℃的水，若饮水机正常加热6min，此时消耗电能的84%被水吸收，饮水机内水的温度升高到多少？18．如图所示，电源电压恒定不变，定值电阻R2的阻值为9Ω，小灯泡 L 上标有“6V 3W”字样，小灯泡电阻不随温度改变．若断开S1、S2，闭合S3，小灯泡刚好正常发光，此时电压表的示数为3V．试问：（1）小灯泡L的电阻为多少？（2）电源电压为多少？（3）R1电阻为多少？（4）若S1、S2、S3 都闭合，电路的最大总功率为多少？2015-2016学年四川省宜宾市九年级（上）期末物理试卷参考答案与试题解析一、选择题（共6小题，每小题3分，满分18分）1．在图所示的四位科学家中，以其名字命名电阻单位的科学家是（）A．法拉第B．焦耳C．安培D．欧姆【考点】物理常识．【分析】（1）物理学上的很多单位都是以科学家的名字命名的，例如安培、牛顿、瓦特、库伦等；（2）欧姆是德国科学家，以他的名字命名了电阻的单位．【解答】解：在物理上，以法拉第命名了电容的单位，以焦耳的名字命名了功的单位，以安培的名字命名了电流的单位，以欧姆的名字命名了电阻的单位．故选D．【点评】在国际单位制中，为了纪念科学家在物理学研究中的杰出贡献，好多单位以他们的名字来命名的，例如：电压﹣﹣伏特、电流﹣﹣安培、电阻﹣﹣欧姆、功和能量﹣﹣焦耳、功率﹣﹣瓦特、力﹣﹣牛顿、压强﹣﹣帕斯卡等．2．以下物质是导体的是（）A．陶瓷 B．人体 C．干木棒D．塑料【考点】导体．【专题】定性思想；电流和电路．【分析】根据导电性的不同，材料可分为导体，半导体，绝缘体三大类，容易导电的物体叫导体，不容易导电的物体叫绝缘体，导电性能介于导体与绝缘体之间的叫半导体．【解答】解：ACD、陶瓷、干木棒、塑料都不容易导电，是绝缘体，不合题意；B、人体容易导电，是导体，符合题意．故选B．【点评】本题考查了导体和绝缘体的概念．对于常见的导体和绝缘体可以联系它们在日常生活和工业生产中的应用来记忆，不要死记硬背．如塑料，橡胶，陶瓷等常用来制作用电器的外壳，以防止触电，它们都是绝缘体；而电线芯用金属来做，因为金属容易导电，是导体，常见的酸、碱、盐的水溶液是导体．3．关于热机效率，下列说法正确的是（）A．蒸汽机的效率通常高于汽油机的效率B．有些新型燃料汽车实现了零排放，其效率达到100%C．热机效率不一定小于100%D．即使无摩擦的道路，汽车发动机的效率也无法达到100%【考点】热机的效率．【专题】应用题；定性思想；顺推法；比热容、热机、热值．【分析】（1）热机效率的概念：用来做有用功的能量与燃料完全燃烧放出的能量之比．在工作过程中，损失的能量越少，热机的效率越高．（2）任何机器的效率都不可避免的做额外功，效率不可能达到100%．【解答】解：用来做有用功的能量与燃料完全燃烧放出的能量之比叫热机的效率，在工作过程中，损失的能量越少，热机的效率越高．A、蒸汽机的燃料是在机器的外部燃烧，热损失最多，效率最低．此选项错误；B、目前有些新型燃料汽车，实现了“零排放”，减少了污染，提高了效率，但效率不会达到100%．此选项错误；C、热机在工作时不可避免的要克服机械部件间的摩擦做额外功，机械效率一定小于100%．此选项错误；D、热机能量损耗包括燃料不完全燃烧损失掉的能量、机体散热损失掉的内能、废气带走的内能、克服机件摩擦损失掉的能量，跟路面摩擦无关，所以热机效率一定低于100%．路面摩擦力是汽车做有用功的因素之一．此选项正确．故选D．【点评】本题考查了学生对热机效率的了解与掌握，理解热机效率小于1，属于基础题目．4．如图，符合安全用电原则的是（）A．用电器的金属外壳一定要接地B．控制电灯的开光要接在零线上C．绝缘皮破损的导线可以继续使用D．使用测电笔时不能接触笔尾的金属体【考点】安全用电原则．【专题】错解分析题；电与热、生活用电．【分析】根据安全用电的常识分析．（1）金属外壳的用电器要接地，防止金属外壳漏电，发生触电事故；（2）火线首先进开关，再入灯泡顶端的金属点；零线直接接入灯泡的螺旋套；（3）绝缘皮破损的导线容易漏电，发生触电事故；（4）使用测电笔时手要接触笔尾的金属体．【解答】解：A、用电器金属外壳一定要接地，外壳一旦漏电，电流可以及时的导入大地，故A正确；B、电灯的开关接在零线上，更换灯泡时易发生低压触电事故，故B错误；C、绝缘层破损了的导线仍然使用，容易发生触电事故，故C错误；D、使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，不能用手触及测电笔前端的金属探头，否则会造成人身触电事故，故D错误．故选A．【点评】本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、多积累，加强安全意识，不能违反．5．从2013年4月9日起，交管部门依法严管行人无视交规闯红灯的行为．根据“红灯停、绿灯行”的交通规则，如图中控制红绿灯可行的电路图是（）A．B．C．D．【考点】串、并联电路的设计．【专题】应用题；定性思想；图析法；电流和电路．【分析】根据生活经验可知，红绿交通信号灯不能同时工作、且互不影响即为并联，然后分析选项得出答案．【解答】解：红绿交通信号灯不能同时工作、且工作时互不影响，因此它们的连接方式为并联；A、两开关都闭合时会造成电源短路且两灯泡不发光，当只闭合S1时红绿交通信号灯同时发光，故A错误；B、两开关均闭合时红绿交通信号灯同时发光，否则均不发光，故B错误；C、只闭合开关S1时红灯亮，只闭合开关S2时绿灯亮，故C正确；D、当只闭合开关S2时，两灯泡都发光，故D错误；故选C．【点评】本题考查了电路图的设计，关键是知道红绿交通信号灯两灯泡不会同时亮，要注意从选项中找出最符合题意的答案．6．在某一温度下，连接在电路中的两段导体 A、B中的电流与其两端电压的关系如图所示，由图中信息可知（）A．导体B的电阻为5ΩB．导体A的电阻大于导体B的电阻C．导体A两端电压为0V时，导体A的电阻为0ΩD．导体B两端电压为3V时，通过导体B的电流为0.3A【考点】欧姆定律的应用．【专题】应用题；定量思想；图析法；欧姆定律．【分析】先分别分析图象，根据欧姆定律求出R A、R B；再观察A导体两端电压为3V时的电流；最后从导体的电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关来考虑即可．【解答】解：导体电阻：R A===5Ω，R B===10Ω，R A＜R B，故AB错误；导体电阻由导体本身的性质决定，与导体两端电压和通过导体的电流无关，导体A两端的电压为0V时导体A的电阻仍为5Ω，故C错误；导体B两端电压为3V时通过B的电流：I===0.3A，故D正确；故选D．【点评】本题考查了利用欧姆定律的变形公式计算电阻，以及导体的电阻是导体本身的一种性质，不随电压和电流的改变而改变．二、多项选择题（共2小题，每小题3分，满分6分）7．（多选）宜宾五粮液具有“香气悠久、味醇厚、入口甘美”等特点．工人将高粱、大米、糯米、小麦、玉米蒸煮发酵酿成曲酒，再用调味酒勾兑，使产品达到统一的标准．下面有关五粮液的叙述正确的是（）A．打开五粮液酒瓶，就可以闻到酒香味，说明分子在做无规则运动B．工人将高粱、大米、糯米、小麦、玉米混合在一起，这是一种扩散现象C．调味酒与曲酒勾兑成五粮液说明分子间存在间隙D．蒸煮过程是通过做功来达到改变物体内能的【考点】分子的运动；热传递改变物体内能．【专题】定性思想；推理法；分子热运动、内能．【分析】（1）分子的基本性质：分子是构成物质的粒子，分子的体积和质量都很小，分子在不断的运动，分子间有一定间隔．（2）扩散现象是分子不停地做无规则运动的结果．（3）分子间有一定间隔．（4）改变物体内能的方式有两种：做功和热传递．【解答】解：A、人们能闻到酒香是因为分子在不断运动，酒香的分子运动到空气中，进入人们的鼻孔，使人感觉到了香味，说明了分子是做无规则运动，故A正确；B、扩散现象是分子不停地做无规则运动的结果．工人将高粱、大米、糯米、小麦、玉米混合在一起，不是扩散现象，故B错误；C、调味酒与曲酒勾兑成五粮液，两种物质发生扩散现象，说明分子间存在间隙，故C正确；D、蒸煮过程是通过热传递来达到改变物体内能的，故D错误．故选AC．【点评】本题考查分子运动的知识和内能的改变，仔细分析物理情景便可正确判断选项．8．（多选）为了参加全国青少年创新大赛，小强运用所学电学知识，设计了一个电子拉力测量仪，工作原理如图所示，下列说法正确的是（）A．当拉环向下的拉力增大时，电流表的示数减小B．当拉环向下的拉力增大时，电压表的示数减小C．当拉环向下的拉力减小时，电压表与电流表示数的比值增大D．当拉环向下的拉力减小时，R1的电功率不变【考点】欧姆定律的应用．【专题】应用题；定性思想；推理法；欧姆定律．【分析】分析清楚电路结构，明确各电路元件的连接方式，然后应用串联电路特点、欧姆定律与电功率公式分析答题．【解答】解：由图示电路图可知，两电阻串联，电流表测电路电流，电压表测电阻R2两端电压，当拉环向下的拉力增大时，滑动变阻器R2接入电路的阻值减小，滑动变阻器分压减小，电压表示数减小，故B正确；电路总电阻减小，由欧姆定律可知，电路电流增大，电流表示数变大，故A错误；当拉环向下的拉力减小时，滑动变阻器R2接入电路的阻值增大，电压表与电流表示数的比值等于滑动变阻器阻值，比值增大，故C正确；当拉环向下的拉力减小时，滑动变阻器R2接入电路的阻值增大，电路总电阻变大，由欧姆定律可知，电路电流I减小，电阻R1阻值不变，其消耗的功率：P=I2R1变小，故D错误；故选BC．【点评】本题考查了电表的正确和滑动变阻器、欧姆定律的应用，关键是知道串联电路的分压特点，即串联电路中电阻越大分得的电压越大，反之越小．三、填空题（共4小题，每小题4分，满分16分）9．教室内日光灯正常工作时的电压为220 V；研究表明，人体安全电压不高于36 V．【考点】家庭电路工作电压、零线火线的辨别方法；电压．【专题】应用题；定量思想；电压和电阻．【分析】了解照明电路的电压和对人体的安全电压值可直接做出解答．【解答】解：我国家庭电路的电压为220V，教室照明电路属于家庭电路范畴，所以教室内日光灯正常工作时的电压为220V；研究表明，人体安全电压不高于V．故答案为：220；不高于36．【点评】了解家庭电路电压和生活中常见的电压值，是解答的关键，也是我们必须掌握的电学常识．10．多数汽油机是由吸气、压缩、做功、排气四个冲程不断循环来保证连续工作的，其中内能转化为机械能的是做功冲程．【考点】内燃机的四个冲程．【专题】应用题；比热容、热机、热值．【分析】汽油机的一个工作循环由四个冲程组成：吸气冲程、压缩冲程、做功冲程、排气冲程．内燃机的四个冲程中有两个冲程发生能量转化，一是压缩冲程中机械能转化为内能，压缩冲程是依靠飞轮的惯性完成的；二是做功冲程中内能转化为机械能．【解答】解：内燃机的四个冲程是吸气、压缩、做功、排气冲程．做功冲程中高温高压燃气推动活塞向下运动，将内能转化为机械能，使发动机获得动力．故答案为：压缩；做功．【点评】此题主要考查了内燃机的四个冲程及能量转化情况，是一道基础性题目．11．只将一个“220V 800W”的电暖气接入示数为如图所示的电能表所在的电路中，正常工作5h，消耗电能 4 kW•h，此时电能表示数变为03660 ．【考点】电能表参数的理解与电能的求法．【专题】计算题；应用题；电能和电功率．【分析】利用公式W=Pt计算消耗的电能．电能表的示数：①月末的示数等于月初的示数加上本月消耗的电能，②最后一位是小数，③单位kW•h．【解答】解：电暖气的额定功率P=800W=0.8kW，正常工作时间t=5h，消耗的电能为W=Pt=0.8kW×5h=4kW•h．电能表开始的示数为：362.0kW•h；则电暖气工作5h后电能表的示数为：362.0kW•h+4kW•h=366.0kW•h．此时电能表示数变为03660故答案为：4；03660．【点评】本题考查了电功的计算以及电能表的读数法，注意电能表的最后一位是小数、单位是kW•h．12．有一电烙铁，它的阻值是440Ω，正常工作时的电压为220V，该电烙铁正常工作时的电流为0.5 A．现把它接在380V的电源上，为了能正常工作，应给它串联一个阻值为320 Ω 的电阻．【考点】欧姆定律的应用．【专题】计算题；电路和欧姆定律．【分析】根据欧姆定律可计算电烙铁正常工作时的电流；根据串联分压可得出应串联电阻两端的电压，再利用欧姆定律计算其阻值．【解答】解：由欧姆定律得，电烙铁正常工作时的电流为：I===0.5A；把它接在380V的电源上，根据串联分压，则电阻两端的电压：U′=U总﹣U=380V﹣220V=160V，则由欧姆定律得，应串联电阻的阻值：R′===320Ω．故答案为：0.5；320．【点评】本题考查了串联电路的分压特点，以及欧姆定律的计算，关键是公式和公式变形的灵活运用，是一道难度适中的应用题．四、解答题（共2小题，满分6分）13．根据图甲所示的电路图，在图乙上，用笔画线代替导线连接实物图．【考点】实物的电路连接．【专题】作图题；电流和电路．【分析】根据电路图，根据先串联后并联的顺序，依次连接电路即可．【解答】解：由图甲可知，灯L与电铃串联，S1串联在电路中，S2并联在L的两端．连接电路时，从电源正极开始→灯泡→电铃→S1，最后回到电源负极，再把S2并联在灯泡两端，如图所示：．【点评】本题考查根据电路图连接实物，先分析电路结构，一般按电流的流径，先串后并连接即可．14．图甲所示是一个常用插线板，在开关闭合时，指示灯发光，插孔可以提供工作电压；如果指示灯损坏，插孔也能提供工作电压．请根据上述要求完成图乙中电路的连接．【考点】插座的构造与工作方式．【专题】应用题；电与热、生活用电．【分析】干路开关控制所有的用电器．并联电路各用电器之间互不影响，串联电路的用电器互相影响．【解答】解：插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全．如图所示：【点评】根据用电器之间是否相互影响是判断用电器串联和并联的方法之一；家庭电路中，开关控制用电器，开关一定接在用电器和火线之间，既能控制用电器，又能保证使用安全．五、实验与探究题15．中午，小华和小明赤脚在海边玩耍，站在沙上感觉比站在海水中烫．晚上他们又来到海边，仔细感受沙子和海水的温度，发现沙子比海水凉．他们猜想，可能是海水和沙子吸（放）热的本领不一样．于是，小华和小明各取海水和沙子样品，用如图所示的装置进行探究．（1）小明和小华是在探究物体吸收热量的本领与物质的种类有关，烧杯中的海水和沙子应保持相同的初温和相同的质量，该实验方法是控制变量法．（2）把酒精喷灯放在烧杯中央的目的是为了使杯内物质在相同的时间内吸收的热量相等．实验中他们不能（选填“能”或“不能”）直接测量杯内物质吸收的热量．热量是一个抽象的物理量，本实验将“物体吸收热量的本领”转化为通过比较温度计示数的变化量来表现，这种方法称为“转换法”．【考点】探究比热容的实验．【专题】探究题；探究型实验综合题．【分析】（1）要研究不同物质的吸热升温的快慢，要采用控制变量法控制物体的质量、吸收的热量相同．（2）探究物质的吸热性能大小时，必须控制物质吸收的热量相等，因此实验中选用同一的酒精灯加热相同的时间；物体吸收的热量通过温度计显示的温度间接表现出来，采用了转化法．【解答】解：（1）海水和沙子是两种不同的物质，所以小明和小华是在探究物体吸收热量的本领与物质种类有关；为了研究水与沙子比热的大小，实验时，要控制水与沙子的初始温度、质量相等；实验过程中采用控制变量法；（2）同一盏酒精灯单位时间内放出的热量是相同的，随沙子和水加热相同的时间，沙子和水吸收的热量就是相同的；物体吸收的热量不能直接体现出来，需要通过温度计示数的升高间接表现；本实验将“物体吸收热量的本领”转化为通过比较温度计示数的变化量来实现，这种方法称为“转换法”．故答案为：（1）物质的种类；质量；控制变量法；（2）吸收的热量相等；不能；温度计示数的变化量．【点评】此题考查的是不同物质吸热能力的探究过程，以及应用．这类题目在中考时出现的几率比较大，是一道重点题．16．小余和小乐为了探究并联电路中电流的关系，他们设计的电路如图甲所示．实验器材如下：规格不同的灯泡各一只、电压可调节的学生电源1个、电流表1个、开关1个、导线若干．（1）在连接电路的过程中，开关应该处于断开状态．（2）电流表校正好后，用此电流表试触时，小余发现电流表的指针偏转如图乙所示，根据你的分析，原因是电流表正负接线柱接反了．（3）他们改进后，把电流表分别接入到电路中的 A、B、C 处，测出的电流如下表：实验次数 A 处的电流 I A/A B 处的电流 I B/A C 处的电流 I C/A。

宜宾市2014年秋期末教学质量检测九年级物理试题（满分80分）一、单项选择题（共6小题，每小题3分，共18分）．下列各题给出的四个选项中，只有一个选项符合题意，请将其选出并将其序号涂在答题卡上相应位置．1．经验表明，对人体安全的电压不能高于（）A．36V B．12V C．220V D．380V2．汽车的正常运行除了要加油外，还需要加水作为冷却剂，这是因为水具有（）A．较低的凝固点B．较小的密度C．较大的比热容D．较高的沸点3．下列关于分子之间的相互作用力的说法，正确的是（）A．只有引力B．只有斥力C．引力和斥力同时存在D．以上说法都不正确4．如图所示，是表示几种使用试电笔的方法，其中正确的是（）5．如图是某品牌的吸尘器的内部电路简图．要求只闭合开关S1时，只有照明灯L亮；只闭合开关S2时，都不能工作；开关S1、S2同时闭合时，照明灯L和吸尘电动机M都能工作．下列电路图符合要求的是（）6．某物理科技小组设计了汽车有害尾气排放检测电路，如图甲所示．R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示；R0为定值电阻，电源电压恒定不变．当有害尾气浓度β增大时，气敏电阻R的阻值、电流表和电压表的示数变化（）A．气敏电阻R的阻值增大B．电压表示数变小，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表示数变大，电流表示数变小二、多项选择题（共2小题，每小题3分，共6分）．下列各题给出的四个选项中，有一个以上的选项是正确的，请将其选出并将其序号涂在题卡上相应的位置．全选对得3分，选对但不全得2分，有错或不选的得0分．7．宜宾燃面是四川省最具特色的传统名小吃之一，旧称油条面，因其油重无水，点火即燃，故名燃面．制作方法：锅中加大量水，烧沸后下入面条，用大火煮至断生（宜稍硬），捞到漏勺里，用筷子压住后用力甩干水分，装碗里，放入特制香油，拌匀拨散．下面叙述正确的是（）A．在较远的地方就能闻到燃面的香味，说明分子在不停地做无规则的运动B．捞到漏勺里，用筷子压住后用力甩干水分，使面条的温度升高C．放入特制香油，拌匀拨散是使特制香油扩散D．燃面燃烧时，其化学能转化为内能8．在图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电流表A1和A2的示数及此时电阻R1和R2消耗的电功率之比是为（）A．0.96A，0.24A B．1.2A，0.24AC．P1：P2=5：1 D．P1：P2=4：1三、填空题（共4小题，每小题4分，共16分）把恰当的文字或数据填在答题卡上相应位置上．9．完全燃烧0.3m3的天然气来加热水箱中的水，燃烧天然气放出的热量是J，其热量（选填“能”或“不能”）被水完全吸收．[天然气的热值为3.0×107J/m3]．10．将气球与羊毛衫摩擦后，让气球靠近头发，会看到头发飘起来，如图所示．这是由于气球被摩擦后，会头发．11．2014年诺贝尔物理学奖授予了日本科学家赤崎勇､天野浩和美籍日裔科学家中村修二，以表彰他们发明蓝色发光二极管（LED），并因此带来新型的节能光源．当电流从较长的接线脚（即正极）流入时，发光二极管中有电流通过，使其发光；反之，电流不能从负极流向正极，发光二极管不发光．在图中，闭合开关能发光的是电路图，这说明发光二极管具有导电性．12．甲、乙两定值电阻的电压与电流的图象如图所示，则甲、乙两电阻的阻值之比R甲：R乙=；将甲、乙两电阻串联后接在电压为3V的电源两端，在10s 内，甲、乙两电阻产生的热量之比Q甲：Q乙=．四、作图题（共2小题，每小题3分，共6分）13．如图所示的电路元件已有部分接入照明电路中，请用笔画线表示导线完成未接入部分的电路，且符合安全用电原则．14．图甲是一个简化了的玩具警车的电路图．请用笔画线表示导线，把图乙中所示的实物按图甲连接起来．五、实验与探究题（共14分）15．（5分）如图所示，在试管内装适量水，用橡胶塞塞住管口，给试管底部加热一段时间后，观察到橡胶塞射出去了．在这个实验中，酒精燃烧时，酒精的能转化为能，再传递给水，水的内能，最后转化为橡胶塞的能．利用这个原理制成了．16．（9分）在用如图11甲所示的电路探究“在电压一定时，电流与电阻的关系”的实验中：（1）在连接电路时，开关应处于（选填“断开”或“闭合”）状态；闭合开关前，滑动变阻器的滑片应滑到（选填a、b）端．（2）闭合开关前，电流表的指针指在零刻度处；当闭合开关试触时，小芮发现电流表指针摆动如图乙所示．则小芮同学在实验中存在问题是．（3）小芮在某次实验过程中，闭合开关，发现无论怎样移动滑片，电流表始终示数为零，电压表有示数且几乎不变，其原因可能是（只填序号）．A．电流表断路B．R 断路C．R 短路（4）小芮排除故障后，分别将5Ω、10Ω、15Ω的电阻依次换接入如图甲的电路中，为使电压表示数保持1.5V不变，闭合开关后应将滑动变阻器的滑片向适当移动（选填a、b）；测得的数据到如表一所示，可归纳出结论：电压一定时，导体中的电流跟导体的电阻成比．（5）小丽在做此实验时，每次只更换电阻，测得相应的电流值如表二所示．根据表中数据，她无法得到与小芮相同的结论，其原因是．表一物理量1次2次3次电阻R/Ω 5 10 15电流I/A 0.3 0.15 0.10表二物理量1次2次3次电阻R/Ω 5 10 15电流I/A 0.3 0.2 0.15六、计算与解答题（共2小题，共20分）要求写出必要的文字说明和重要的演算步骤，只写出最后答案的不能得分．17．小芮用一只铭牌上标着“220V 1100W”字样的电热水壶烧水．（1）它正常工作时，电流是多少？（2）若这电热水壶正常工作8min消耗的电能60%被水吸收，则可使质量为多少kg的水温度从20℃升高到70℃？[c水=4.2×103J/（kg•℃）]（3）小芮用一个标明“1800revs/（kW•h）”的电能表测量该电热水壶的实际电功率，他让其它用电器停止工作，在1min内测得转盘转过的转数为30转，则该电热水壶的实际电功率为多少？18．在如图所示的电路中，电源电压保持不变，电阻R1=10Ω，滑动变阻器R上标有“1.5A，30Ω”的字样，问：（1）若开关S2断开、S1闭合，滑片P滑到a端时，电流表的示数为0.3A，则电源电压为多大？（2）若开关S1、S2均闭合，当滑片P滑到b端时，电流表的示数为1.3A，则电阻R2的阻值为多大？（3）若电流表使用量程为0～0.6A，开关S2断开、S1闭合时，滑动变阻器接入电阻至少应为多大才能确保电路的安全？宜宾市2014年秋期末教学质量检测九年级物理试题（答案与解析）一、单项选择题（共6小题，每小题3分，共18分）．下列各题给出的四个选项中，只有一个选项符合题意，请将其选出并将其序号涂在答题卡上相应位置．1．经验表明，对人体安全的电压不能高于（）A．36V B．12V C．220V D．380V【解析】对人体安全的电压为不高于36V．故选A．2．汽车的正常运行除了要加油外，还需要加水作为冷却剂，这是因为水具有（）A．较低的凝固点B．较小的密度C．较大的比热容D．较高的沸点【解析】汽车发动机工作时产生大量的热，这些热如果不迅速转移，就可能损害发动机，因此利用水的比热容大的特点（相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多）把这些热迅速吸收，使发动机的温度不致升得太高．故选C．3．下列关于分子之间的相互作用力的说法，正确的是（）A．只有引力B．只有斥力C．引力和斥力同时存在D．以上说法都不正确【解析】分子间既存在引力，也存在斥力，只是当分子间距离大于平衡距离时表现为引力，小于平衡距离时表现为斥力．故选C．4．如图所示，是表示几种使用试电笔的方法，其中正确的是（）【解析】A、手接触笔尖金属体，当测电笔接触火线时，人间接接触火线，会发生触电事故．故使用错误．B、拇指接触笔尾金属体，当测电笔笔尖接触火线时，氖管发光的是火线，氖管不发光的是零线．故使用正确．C、笔尖接触要检测的导线，手没有接触笔尾金属体，当笔尖接触检测火线或零线时，氖管都不发光．故使用错误．D、笔尖接触要检测的导线，手没有接触笔尾金属体，当笔尖接触检测火线或零线时，氖管都不发光．故使用错误．故选B．5．如图是某品牌的吸尘器的内部电路简图．要求只闭合开关S1时，只有照明灯L亮；只闭合开关S2时，都不能工作；开关S1、S2同时闭合时，照明灯L和吸尘电动机M都能工作．下列电路图符合要求的是（）【解析】A、开关S1为总开关，控制小灯泡和电动机，开关S2只控制小灯泡，不合题意；B、开关S1为总开关，控制小灯泡和电动机，开关S2只控制电动机，符合题意；C、开关S2为总开关，控制小灯泡和电动机，开关S1只控制小灯泡，不合题意；D、开关S1只控制小灯泡，开关S2只控制电动机，不合题意．故选B．6．某物理科技小组设计了汽车有害尾气排放检测电路，如图甲所示．R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示；R0为定值电阻，电源电压恒定不变．当有害尾气浓度β增大时，气敏电阻R的阻值、电流表和电压表的示数变化（）A．气敏电阻R的阻值增大B．电压表示数变小，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表示数变大，电流表示数变小【解析】由电路图可知，两电阻串联，电压表测定值电阻两端的电压，电流表测电路中的电流，由图乙可知，当有害尾气浓度增大时，气敏电阻的阻值将变小，电路的总电阻变小，由I=可知，电路中的电流变大，即电流表的示数变大；故ABD错误由U=IR可知，定值电阻R0两端的电压变大；因串联电路中总电压等于各分电压之和，所以，气敏电阻R两端的电压变小，即电压表的示数变小；故C正确．故选C．二、多项选择题（共2小题，每小题3分，共6分）．下列各题给出的四个选项中，有一个以上的选项是正确的，请将其选出并将其序号涂在题卡上相应的位置．全选对得3分，选对但不全得2分，有错或不选的得0分．7．宜宾燃面是四川省最具特色的传统名小吃之一，旧称油条面，因其油重无水，点火即燃，故名燃面．制作方法：锅中加大量水，烧沸后下入面条，用大火煮至断生（宜稍硬），捞到漏勺里，用筷子压住后用力甩干水分，装碗里，放入特制香油，拌匀拨散．下面叙述正确的是（）A．在较远的地方就能闻到燃面的香味，说明分子在不停地做无规则的运动B．捞到漏勺里，用筷子压住后用力甩干水分，使面条的温度升高C．放入特制香油，拌匀拨散是使特制香油扩散D．燃面燃烧时，其化学能转化为内能【解析】A、由于香水的香气分子不停地做无规则运动，所以打开香水瓶后，香气分子会扩散到空气中使人闻到香味．故A正确．B、捞到漏勺里，用筷子压住后用力甩干水分，使面条的温度降低，故B错误；C、影响扩散快慢的因素是温度，故C错误．D、燃料的燃烧是一种化学反应，燃烧时产生光和热，将化学能转化为内能，故D正确；故选：AD．8．在图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电流表A1和A2的示数及此时电阻R1和R2消耗的电功率之比是为（）A．0.96A，0.24A B．1.2A，0.24AC．P1：P2=5：1 D．P1：P2=4：1【解析】由电路图可知，两电阻并联，电流表A1测干路电流，A2测R2支路的电流，因为并联电路干路电流大于各支路电流之和，且两指针的位置相同，所用A1的量程为0～3A，分度值为0.1A，干路电流I=1.2A，A2的量程为0～0.6A，分度值为0.02A，通过R2支路的电流I2=0.24A，则通过R1的电流I1=I﹣I2=1.2A﹣0.24A=0.96A．由P=UI可知，P1：P2=UI1：UI2=I1：I2=0.96A：0.24A=4：1．故选BD．三、填空题（共4小题，每小题4分，共16分）把恰当的文字或数据填在答题卡上相应位置上．9．完全燃烧0.3m3的天然气来加热水箱中的水，燃烧天然气放出的热量是J，其热量（选填“能”或“不能”）被水完全吸收．[天然气的热值为3.0×107J/m3]．【解析】（1）已知V=0.3m3，q=3.0×107J/m3，天然气完全燃烧放出的热量：Q放=Vq=0.3m3×3.0×107J/m3=9×106J．（2）在加热水的过程中，天然气完全燃烧放出的热量，除了被水吸收外，水箱要吸收一部分热量，还有一部分散失到空气中，所以不能全被水吸收．故答案为：9×106；不能．10．将气球与羊毛衫摩擦后，让气球靠近头发，会看到头发飘起来，如图所示．这是由于气球被摩擦后，会头发．【解析】与羊毛衫摩擦过的气球靠近头发，会看到气球吸引头发，这是因为与头发摩擦过的气球摩擦起电，从而吸引不带电的轻小头发．故答案为：带了电；吸引．11．2014年诺贝尔物理学奖授予了日本科学家赤崎勇､天野浩和美籍日裔科学家中村修二，以表彰他们发明蓝色发光二极管（LED），并因此带来新型的节能光源．当电流从较长的接线脚（即正极）流入时，发光二极管中有电流通过，使其发光；反之，电流不能从负极流向正极，发光二极管不发光．在图中，闭合开关能发光的是电路图，这说明发光二极管具有导电性．【解析】在乙电路中，电流只能从二极管的正极流入，负极流出．如图当电流从较长的接线脚流入时，发光二极管中有电流通过，使其发光；如果电流从较短接线脚流入，二极管将不发光，处于断路状态．说明二极管的单向导电性．故答案为：乙；单向．12．甲、乙两定值电阻的电压与电流的图象如图所示，则甲、乙两电阻的阻值之比R甲：R乙=2：1；将甲、乙两电阻串联后接在电压为3V的电源两端，在10s内，甲、乙两电阻产生的热量之比Q甲：Q乙=2：1．【解析】（1）由图象可知，当它们两端的电压U甲=U乙=3V时，I甲=0.3A，I乙=0.6A，由I=可得，甲乙两电阻的阻值分别为：R甲===10Ω，R乙===5Ω，所以，R甲：R乙=10Ω：5Ω=2：1；（2）将甲、乙两电阻串联后接在电压为3V的电源两端时，因串联电路中各处的电流相等，所以，由Q=I2Rt可得，在10s内，甲、乙两电阻产生的热量之比：===．故答案为：2：1；2：1．四、作图题（共2小题，每小题3分，共6分）13．如图所示的电路元件已有部分接入照明电路中，请用笔画线表示导线完成未接入部分的电路，且符合安全用电原则．【解析】（1）三孔插座的上面的孔接地线，左孔接入零线，右孔接火线．如图．（2）电灯的接法：火线先过开关再入灯泡，然后接入顶端的金属点，零线直接接入螺旋套．如图．14．图甲是一个简化了的玩具警车的电路图．请用笔画线表示导线，把图乙中所示的实物按图甲连接起来．【解析】采用“电流流向法”，电流从电源正极出发，依次串联开关S2、灯泡L回到负极；再将电动机和开关S1串联后并联在开关S2和灯泡L的两端，实物图如下图所示：五、实验与探究题（共14分）15．（5分）如图所示，在试管内装适量水，用橡胶塞塞住管口，给试管底部加热一段时间后，观察到橡胶塞射出去了．在这个实验中，酒精燃烧时，酒精的能转化为能，再传递给水，水的内能，最后转化为橡胶塞的能．利用这个原理制成了．【解析】在实验过程中，酒精燃烧产生的化学能会转化为试管内水和水蒸气的内能，当内能增大到一定程度时，水蒸气的内能会转化为塞子的机械能，因此水蒸气把塞子冲出去．热机就是利用这一原理制成的．故答案为：化学；内；增加；机械；热机．16．（9分）在用如图11甲所示的电路探究“在电压一定时，电流与电阻的关系”的实验中：（1）在连接电路时，开关应处于（选填“断开”或“闭合”）状态；闭合开关前，滑动变阻器的滑片应滑到（选填a、b）端．（2）闭合开关前，电流表的指针指在零刻度处；当闭合开关试触时，小芮发现电流表指针摆动如图乙所示．则小芮同学在实验中存在问题是．（3）小芮在某次实验过程中，闭合开关，发现无论怎样移动滑片，电流表始终示数为零，电压表有示数且几乎不变，其原因可能是（只填序号）．A．电流表断路B．R 断路C．R 短路（4）小芮排除故障后，分别将5Ω、10Ω、15Ω的电阻依次换接入如图甲的电路中，为使电压表示数保持1.5V不变，闭合开关后应将滑动变阻器的滑片向适当移动（选填a、b）；测得的数据到如表一所示，可归纳出结论：电压一定时，导体中的电流跟导体的电阻成比．（5）小丽在做此实验时，每次只更换电阻，测得相应的电流值如表二所示．根据表中数据，她无法得到与小芮相同的结论，其原因是．表一物理量1次2次3次电阻R/Ω 5 10 15电流I/A 0.3 0.15 0.10表二物理量1次2次3次电阻R/Ω 5 10 15电流I/A 0.3 0.2 0.15【解析】（1）连接电路的过程中，开关须断开；滑动变阻器应该串联在电路中，开关闭合前，应将滑片调到阻值最大处即b端；（2）由图知：电流表选择的是0～3A量程，图中的指针向右偏转，说明电流方向正确，但偏转角度太小，说明选择的量程太大；（3）闭合开关，无论怎样移动滑片，且电压表始终为电源电压，电流表示数为零，说明电压表串联在了电路中，电流太小电流表显示不出来，则故障的原因可能是R断路，选B；（4）探究电流与电阻之间的关系时应控制电阻两端的电压不变，将5Ω、10Ω、15Ω的电阻依次换接入电路中，则电压表的示数变大，为保持电压表的示数不变，应增大滑动变阻器的阻值，将滑片向b端滑动，使电压表的示数保持1.5V不变；分析表一数据可得结论：导体两端的电压一定时，通过导体的电流与导体的电阻成反比；（5）观察表二数据可以发现：分别接入5Ω、10Ω、15Ω电阻时，没有控制定值电阻两端电压保持不变，所以法得到与上面相同的结论．故答案为：（1）断开；b；（2）电流表量程过大；（3）B；（4）b；反；（5）没有控制定值电阻两端电压保持不变．六、计算与解答题（共2小题，共20分）要求写出必要的文字说明和重要的演算步骤，只写出最后答案的不能得分．17．小芮用一只铭牌上标着“220V 1100W”字样的电热水壶烧水．（1）它正常工作时，电流是多少？（2）若这电热水壶正常工作8min消耗的电能60%被水吸收，则可使质量为多少kg的水温度从20℃升高到70℃？[c水=4.2×103J/（kg•℃）]（3）小芮用一个标明“1800revs/（kW•h）”的电能表测量该电热水壶的实际电功率，他让其它用电器停止工作，在1min内测得转盘转过的转数为30转，则该电热水壶的实际电功率为多少？【解析】（1）电热水壶正常工作时的电流：I===5A；（2）电热水壶正常工作t=8min=480s，由题意知，cm△t=60%Pt则：m==1.5kg．（3）电水壶消耗的电能：W==kW•h=6×104J，电水壶的功率：P===1000W．答：（1）电水壶正常工作时，电流是5A；（2）水的质量为1.5kg；（3）该电热水壶的实际电功率为1000W．18．在如图所示的电路中，电源电压保持不变，电阻R1=10Ω，滑动变阻器R上标有“1.5A，30Ω”的字样，问：（1）若开关S2断开、S1闭合，滑片P滑到a端时，电流表的示数为0.3A，则电源电压为多大？（2）若开关S1、S2均闭合，当滑片P滑到b端时，电流表的示数为1.3A，则电阻R2的阻值为多大？（3）若电流表使用量程为0～0.6A，开关S2断开、S1闭合时，滑动变阻器接入电阻至少应为多大才能确保电路的安全？【解析】（1）若开关S2断开、S1闭合，滑片P滑到a端时，R1与滑动变阻器R的最大阻值串联，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，由I=可得，电源的电压：U=I（R1+R）=0.3A×（10Ω+30Ω）=12V；（2）若开关S1、S2均闭合，当滑片P滑到b端时，R1与R2并联，电流表测干路电流，因并联电路中各支路两端的电压相等，所以，通过R1的电流：I1===1.2A，因并联电路中干路电流等于各支路电流之和，所以，通过R2的电流：I2=I﹣I1=1.3A﹣1.2A=0.1A，则电阻R2的阻值：R2===120Ω；（3）开关S2断开、S1闭合时，R1与R串联，电流表测电路中电流，因串联电路中各处的电流相等，且电流表的量程为0～0.6A，滑动变阻器允许通过的最大电流为1.5A，所以，电路中的最大电流为0.6A，此时滑动变阻器接入电路中的电阻最小，电路中的总电阻：R总===20Ω，则滑动变阻器接入电路中的最小阻值：R小=R总﹣R1=20Ω﹣10Ω=10Ω．答：（1）电源电压为12V；（2）电阻R2的阻值为120Ω；（3）滑动变阻器接入电阻至少应为10Ω才能确保电路的安全．。

2014学年第一学期九年级物理科期末测试题答案二、填空作图题（每空1分，图2分，共25分）13. 15Ω , 15Ω , 0.6A14. A , 一 , 当阻力臂相同时，动力臂越长越省力15． c , a , 0.1 , 3016. 314.5 , 0.25 , 150017. 3600 , 120 , 75%18. 内 , 机械 , 乙19. 变小 ， 变小 ， 右 ， 使电压表示数为3V三、解析题（第20题8分，第21题10分，共18分）20. （1）① 电 ，② 内 。

——————2分 （2）J C C kg C kg J t cm Q 53104.8)2060(5)/(102.4⨯=︒-︒⨯⨯︒∙⨯=∆=吸 ——2分（3）t=20min=1200sJ s w Pt W 6102.112001000⨯=⨯==——————2分 （4）%70%100102.1104.8%10065=⨯⨯⨯=⨯=JJ W Q 吸η——————2分21. （1）（图2分）（2）A Vw U P I 52201100===————2分 Ω===445220A v I U R ——————2分 P=1100w=1.1kwh kw h kw Pt W ∙=⨯==1.111.1 ——————1分（3）w A V UI P 220010220=⨯==最大最大————1分w P 750=吹 最大吹总P w w w P P P <=+=+=185********————1分 ∴电吹风与电暖气能同时工作——————1分（答案合理都给分）四、实验探究题（22题8分，23题6分，24题7分，共21分）22.(每空1分，图2分)（1）① 10 ② 0.8 ③ 30（2） 缓慢（3）④ 91%（4） 物重大小23. （每空1分）（1） 质量 , 升高温度多少（温度变化多少）（2） 水 , 大于（3） 比热容（4） 食用油24.（每空1分，图2分）PS （2）① B ② A（3） ③ 0.5 ④ 1.25 ⑤ 1.25。

2013-2014学年度第一学期九年级物理期末考试题考试范围：13章—19章；考试时间：100分钟；命题人：熊炯一、选择题（每题3分，共30分）1.下列说法正确的是（）A.“尘土飞扬”就是分子在做无规则运动B.人们搓手取暖，是通过做功的方式增大手的内能C.炽热的铁水具有内能，冰块不具有内能D.在压缩冲程中，汽油机把内能转化为机械能2.下列实例中，属于机械能转化为内能的是（）A.流星穿过大气层时发热发光B.冬天，嘴对着双手哈气C.汽油机的做功冲程D.不锈钢汤勺放在热汤中3.下列四种现象中，不可以用水的比热容较大这一特性解释的是（）A.用水来冷却汽车发动机B.冬天的暖气设备用热水供暖C.哈密地区昼夜温差比沿海地区大D.夏天，在教室的地面上洒水会感觉凉爽4.如图所示，在大口厚玻璃瓶内装入少量的水，并滴入几滴酒精．塞进塞子后，用气筒往瓶内打气，当塞子跳出时，看到瓶口有白雾出现，下列关于该实验的分析错误的是（）A.往瓶内打气时，外界对瓶内气体做功B.往瓶内打气时，瓶内气体内能变小C.瓶塞跳出时，瓶内气体温度降低D.瓶塞跳出时，瓶内气体对外做功5.下列说法正确的是（）A.对物体做功，物体的内能一定增大B.质量相等的两个物体，速度大的那个物体内能一定大C.1000℃的铁块具有内能，0℃的冰块不具有内能D.晶体在熔化过程中，继续吸热，温度不变，内能增大6.如图所示，电源电压保持不变，闭合开关S，滑片P向a端滑行时，则（）A.、示数都增大B.、示数都减小C.示数增大，示数减小D.示数减小，示数增大7.电烙铁通电一段时间后变得很烫，而连接电烙铁的导线却没有明显发热，这是主要是因为（）A.导线的绝缘皮隔热B.导线散热比电烙铁快C.通过导线的电流小于通过电烙铁的电流D.导线的电阻远小于电烙铁电热丝的电阻8.小琳同学在“探究影响电灯亮度的因素”时，用甲、乙两个小灯泡连成如图所示的电路．闭合开关S后，甲、乙两灯均正常发光，但甲灯亮度比乙灯亮度大．下列说法正确的是（）A.两灯均正常发光时，甲灯的电阻小于乙灯的电阻B.两灯均正常发光时，甲灯的功率等于乙灯的功率C.若将两灯位置对换，则乙灯的亮度比甲灯亮度大D.如果将两灯串联在该电源上，甲灯的亮度仍然会大于乙灯的亮度9.有两只灯泡L1和L2，分别标有“6V，6W”和“6V ，3W”字样，若不考虑温度对灯丝电阻的影响，下面说法正确的是（）A.正常工作时，L1的电阻大于L2的电阻B.正常工作时，L1消耗的电能一定大于L2消耗的电能C.将两灯串联在6V的电源上发光时，L1比L2亮D.当两灯并联在6V的电源上发光时，通过L1的电流大于通过L2的电流10.关于安全用电，下列说法中正确的是（）A.使用有金属外壳的家用电器时，应将其外壳接在零线上B.发现有人触电，应迅速用手拉触电人的手脱离电源C.长期使用大功率电器时，为了避免烧保险丝，可以用铜丝代替保险丝D.用测电笔辨别火、零线时，用笔尖金属体接触火线或零线，手指要接触笔尾金属体二、填空题（每空1分，共20分）11．生活中有许多关于热现象的例子．烤熟的山芋香气扑鼻，该现象表明；两个底面平整、干净的铅柱压紧后会粘在一起，需要用一定的外力才能将它们拉开，该实验表明_____________________________ ．12．天然气是一种清洁燃料，哈密市部分公交车和出租车开始使用天然气来代替柴抽或汽油．它燃烧时释放的内能转化为汽车的能．已知天然气的热值为7×107J/m3，某汽车消耗2L天然气所释放的热量为 ________ J（假设天然气完全燃烧）．13．王志伟同学用“220V，1000W”的电热水壶来加热质量为2kg，温度是20℃的水，实际用了12min才把这些水加热到100℃．这个过程中水吸收的热量是 ________ ，电热水壶的效率是 _________ ．[水的比热容为4.2×103J/（kg•℃）]．14．常温下，两条长度相等．横截面积不同的同种材料制成的电阻丝，粗电阻丝的电阻___________细电阻丝的电阻；把它们并联在电路中，通过粗电阻丝的电流 __ 通过细电阻丝的电流．（选填“大于”、“等于”或“小于”）15．定值电阻R1=10Ω，R2=5Ω，串联在电源电压不变的电路中时，通过R1的电流I1=0.2A，则电源电压U= V；若将两电阻并联在同一电路中时，干路中的电流I= A．16．如图所示的电路中，电源电压为12V。
