【LED术语】量子阱（quantum well）利用带隙较宽的层夹住带隙窄且极薄的层形成的构造。

带隙较窄的层的电势要比周围（带隙较宽的层）低，因此形成了势阱（量子阱）。

在LED和半导体激光器中，量子阱构造用于放射光的活性层。

重叠多层量子阱的构造被称为多重量子阱（MQW：multiquantum well）。

蓝色LED等是通过改良量子阱构造等GaN类结晶层的构造取得进展的。

GaN类LED在成为MIS （metal-insulatorsemiconductor）构造，pn接合型双异质结构造，采用单一量子阱的双异质结构造以及采用多重量子阱的双异质结构造的过程中，其亮度和色纯度得到了提高。

采用MIS构造的蓝色LED在还没有实现p型GaN膜时，就被广泛开发并实现了产品化。

缺点是光强只有数百mcd。

p型GaN膜被造出来之后，采用pn接合型双异质结构造的蓝色LED得以实现。

与MIS构造相比，发光亮度达到了1cd，是前者的10倍左右。

如果用多重量子阱构造来取代pn接合型双异质结构造，发光光度和色纯度会进一步提高（发光光谱的半值幅度变窄）。

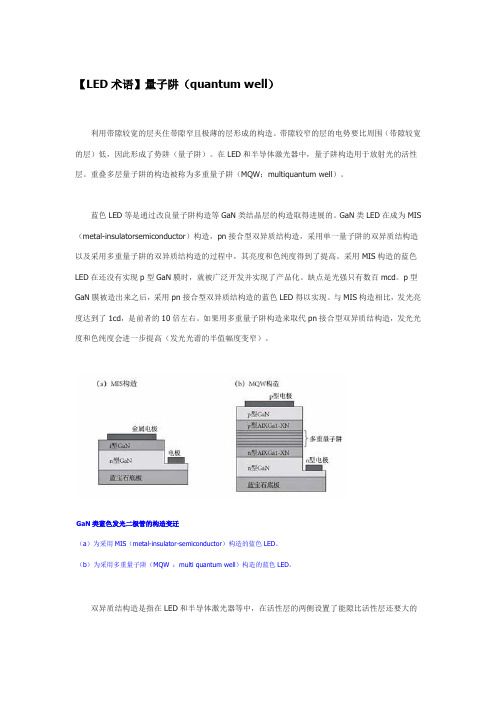

GaN类蓝色发光二极管的构造变迁（a）为采用MIS（metal-insulator-semiconductor）构造的蓝色LED。

（b）为采用多重量子阱（MQW ：multi quantum well）构造的蓝色LED。

双异质结构造是指在LED和半导体激光器等中，在活性层的两侧设置了能隙比活性层还要大的包覆层的构造。

可获得将电子和空穴封闭在活性层内的效果。

所以发光元件采用双异质结构造的话，可提高光输出。

另外，只在活性层的一侧设置能隙较大的包覆层的构造被称为单异质结。

《抛物量子阱中的类氢杂质态和激子》篇一一、引言随着现代物理学和材料科学的快速发展，抛物量子阱（Parabolic Quantum Well，PQW）中的电子和杂质态研究已成为凝聚态物理和量子电子学领域的重要课题。

特别是对于类氢杂质态以及激子的研究，这些微观粒子的特性和相互作用，为理解和设计新型光电器件提供了理论基础。

本文将重点讨论抛物量子阱中类氢杂质态和激子的性质，以及其潜在的应用价值。

二、抛物量子阱的基本理论抛物量子阱是一种具有抛物线形状势能曲线的量子阱结构，其电子的能量状态通常呈现出抛物线形状的能级分布。

这种结构在半导体材料中广泛存在，如InAs/GaAs等材料系统。

抛物量子阱中的电子运动受限于二维空间，因此具有特殊的量子力学行为。

三、类氢杂质态的研究类氢杂质态是指在抛物量子阱中，杂质原子与电子之间的相互作用类似于氢原子中的电子与质子之间的相互作用。

这种相互作用导致电子的能级发生分裂，形成一系列离散的能级。

这些能级对电子的输运性质、光学性质等具有重要影响。

研究类氢杂质态的能级结构、波函数等特性，有助于深入了解抛物量子阱中电子的量子力学行为。

四、激子的研究激子是指由一个电子和一个空穴组成的准粒子，在半导体材料中广泛存在。

在抛物量子阱中，激子的形成、运动和复合过程受到势能曲线的影响，具有独特的动力学特性。

研究激子的激发、传输和复合过程，对于理解和设计光电器件具有重要意义。

五、类氢杂质态与激子的相互作用类氢杂质态与激子之间的相互作用是抛物量子阱中重要的物理现象。

这种相互作用导致激子的能级发生分裂，形成一系列准束缚态。

这些准束缚态对光电器件的能级结构、发光特性等具有重要影响。

通过研究类氢杂质态与激子之间的相互作用，可以深入了解抛物量子阱中的电子结构和光学性质。

六、应用价值抛物量子阱中的类氢杂质态和激子研究具有广泛的应用价值。

首先，这些研究有助于设计和制造新型光电器件，如LED、激光器等。

其次，通过研究类氢杂质态和激子的能级结构、波函数等特性，可以深入了解材料的电子结构和光学性质，为材料设计和优化提供理论依据。

量子阱、量子线及量子点
量子阱、量子线和量子点都是量子力学中的概念，用于描述材料中的电子结构和能级分布。

1.量子阱：量子阱是一种由两个能带较宽的材料夹着一个能带较窄的材料组成的结构。

由于能带的差异，其中的电子和空穴被约束在能带较窄的材料区域内，形成分立的能级。

这种空间约束导致材料在电子、光学和能量传输等方面显示出特殊的量子效应。

量子阱常用于制造半导体激光器、光电器件和量子化合物等。

2. 量子线：量子线是一种在空间上被限制在一维结构的材料。

它的特点是在两个维度上非常细小，而在第三个维度上尺寸相对较大。

由于其细长的形状，量子线中的电子在这个方向上的运动受到限制，只能在限定的一维空间中移动。

这样的限制造成了电子能级的离散和束缚态的形成。

量子线可以用于纳米电子学、光电子学和量子计算等领域。

3. 量子点：量子点是一种在三个维度上被限制在纳米尺度的物质颗粒。

它们的尺寸通常在几纳米到几十纳米之间，比较接近原子尺度。

由于其尺寸小于传统半导体材料的布拉维长度，量子点的电子和空穴在三个维度上受到限制，导致量子力学效应变得显著。

量子点能级的离散性使其在光学、电子学和生物医学等领域有广泛的应用，如量子点显示器、太阳能电池和生物标记等。

量子阱、量子线和量子点都是基于材料结构限制下的量子效应，通过限制和调节材料中的电子能级和能量分布，展示出许多独特的性质和应用潜力。

半导体技术中的量子阱技术随着信息技术的快速发展，半导体材料作为电子学领域的重要组成部分，也在不断地创新和完善。

其中，量子阱技术的出现，为半导体材料的性能提升和新应用的开发提供了新的可能。

一、量子阱技术的原理量子阱（quantum well）是指在两种不同材料之间形成的一种具有周期性势能的结构，在其中的电子表现出一些奇特的性质。

其原理可简单理解为，其“势垒”与“势峰”之间的能量差约为电子热运动时的能量，而电子在势峰处被限制在一个非常小的区域内，即量子点，形成了类似于能级的状态；这种状态又与周围材料的能带相接口，因此电子行为发生变化。

二、量子阱技术的优势相对于其他半导体材料，量子阱技术具有以下优势：1. 调节电子状态：量子阱在不同材料组合下，能够调节电子的状态，改变其带隙大小，从而改变半导体材料在不同波段的光学响应。

2. 减小电子束缚：与传统的材料不同，量子阱内的电子状态可以更容易地在纵向方向移动，有助于提高载流子的迁移率，减小电子束缚。

3. 更高的稳定性：量子阱技术制备的半导体材料具有更高的稳定性，能够在更长时间内保持特定的性能。

三、量子阱技术的应用随着量子阱技术的不断完善，其在以下领域中有着广泛的应用前景：1. 光电器件制造：量子阱技术可用于制备高效、小型化的光电器件，如激光器、LED等，为信息技术领域提供了更多可能。

2. 太阳能电池：利用量子阱技术制备的太阳能电池，可以提高其性能和效率，降低材料的成本和制备难度。

3. 生物医学：利用半导体材料制备的量子点和量子线，可用于生物医学成像技术中，实现高分辨率、低辐射的成像。

四、量子阱技术的研究进展目前，科学家们正在以各种方式继续研究量子阱技术的优势和应用。

例如：1. 使用先进的制备技术，如分子束外延、金属有机化学气相沉积等，制备更高质量、更精细的量子阱材料。

2. 引入新的导电材料、光学材料和化学键合技术，进一步优化量子阱结构和性能。

3. 应用量子场理论、量子力学等理论，实现量子阱结构的理论模拟和模拟计算，为精准设计和优化提供更多思路。

《应变GaN-AlGaN量子阱中受屏蔽激子的压力效应》篇一应变GaN-AlGaN量子阱中受屏蔽激子的压力效应一、引言随着现代科技的发展，GaN（氮化镓）和AlGaN（氮化铝镓）作为半导体材料在光学、电子学以及光电子学领域中应用越来越广泛。

在这些材料中，由于量子阱（Quantum Well）效应的存在，能级分立、量子态和电子运动等物理特性得以显现。

尤其当激子（Exciton）在量子阱中受到屏蔽时，其物理行为将受到压力效应的显著影响。

本文旨在研究应变GaN/AlGaN量子阱中受屏蔽激子的压力效应，通过实验和理论分析揭示其内在机制。

二、GaN/AlGaN量子阱结构与激子屏蔽在GaN/AlGaN量子阱结构中，由于不同材料的能带结构和晶格常数差异，导致了晶格应变的产生。

这种应变对量子阱中的电子和空穴的能级结构产生重要影响。

当电子和空穴结合形成激子时，由于库仑力的作用，激子被屏蔽。

屏蔽程度与量子阱的组成、尺寸及掺杂情况等密切相关。

三、压力效应对激子行为的影响当外部压力作用于GaN/AlGaN量子阱时，晶格常数和电子能级结构会发生变化，进而影响激子的行为。

通过实验和理论计算，我们可以观察到压力对激子能级、寿命以及光学性质的影响。

具体而言，随着压力的增加，激子的能级会发生移动，这导致了激子在吸收和发射光子时的能量变化。

同时，压力也会改变激子的寿命和迁移率，进一步影响其在量子阱中的行为。

四、实验方法与结果分析本部分采用光谱学实验方法和计算机模拟手段来研究应变GaN/AlGaN量子阱中受屏蔽激子的压力效应。

实验中，我们利用光学光谱仪和激光扫描显微镜来观察压力对激子能级、吸收和发射光谱的影响。

同时，通过改变外部压力条件，测量激子的寿命和迁移率等参数。

计算机模拟则基于第一性原理计算方法，通过模拟不同压力下的晶格结构和电子能级变化，进一步验证了实验结果。

实验结果表明，随着压力的增加，激子的能级发生蓝移或红移现象，这取决于量子阱的具体组成和结构。

量子阱材料的原理及应用1. 什么是量子阱材料量子阱材料是一种专门设计用于限制和控制粒子运动的材料。

它通常由多个介质层组成，其中夹层有较小的能隙，形成一个被限制在其中运动的“阱”。

量子阱材料可以控制粒子的运动，使其只能在特定的方向或区域运动。

这种限制和控制的特性使得量子阱材料在许多领域中都具有重要的应用价值。

2. 量子阱材料的工作原理量子阱材料的工作原理基于量子力学中的量子效应。

根据量子力学的原理，粒子的行为在纳米尺度下将显示出一些奇特的特性。

量子阱材料利用这些特性来限制和控制粒子的运动。

当粒子被限制在量子阱材料的夹层之间时，夹层的尺寸通常为纳米尺度。

在这种尺寸下，波长与夹层尺寸之间的量子效应开始显现。

夹层的尺寸控制着波函数的形状，从而限制了粒子的运动。

这意味着粒子只能在限定的范围内运动，无法穿透夹层。

此外，量子阱材料还可以通过改变夹层的形状和厚度来影响粒子的能级。

通过调整夹层的结构，可以产生差异化的能级间隔和能带图案。

这种能带图案的调控使得粒子在量子阱材料中的行为更加复杂和多样化。

3. 量子阱材料的应用3.1 量子阱激光器量子阱材料在激光器领域有着广泛的应用。

由于量子阱材料可以限制和控制电子的运动，使得激光器的输出具有更高的功率和更窄的光谱宽度。

这些特性使得量子阱激光器在通信、光存储和医疗等领域中得到了广泛的应用。

3.2 传感器量子阱材料还可以作为传感器的关键部件。

当外部环境中存在特定的目标分子时，这些目标分子与量子阱材料发生相互作用。

这种相互作用会导致量子阱材料的能带结构发生变化，从而产生电流或光信号。

通过测量这些信号的变化，可以检测和测量目标分子的存在和浓度。

3.3 光电二极管量子阱材料也广泛应用于光电二极管的制造中。

光电二极管利用量子阱材料中特殊的能带结构，使得电子和空穴可以在材料内部迅速重组并产生光子。

这种光子的产生使光电二极管具有高效的光电转换效率和快速的响应速度，适用于高速通信、光电探测和传感等领域。

量子阱激光器的工作原理量子阱激光器的工作原理量子阱激光器(Quantum well lasers, QWLs)是一种高效率的激光光源，能够产生高功率、高稳定性、高峰值功率的激光脉冲，是光纤通信、光学测量、非线性光学等领域中广泛应用的重要激光器。

在它的发射原理上，有两种形式，一种是通过量子阱层的重卡尔曼激发来实现发射，另一种是基于量子阱阱层的重卡尔曼放大效应。

它们的工作原理各有不同，本文主要对量子阱激光器的工作原理及其应用进行详细的介绍。

1.量子阱激发发射原理量子阱激发发射是基于量子阱层的重卡尔曼激发特性实现的。

当一个量子阱材料的厚度与对称轴的平行，其特性和一个单独的量子系统相似，被看做由一组量子级由低能到高能依次排列的阶梯结构，即量子阱体系。

因此，如果激光输入至量子阱结构，会发生重卡尔曼激发，量子阱结构的准自由电子，从低能的量子级转移到高能的量子级，从而释放出能量并产生激光辐射。

2.量子阱放大发射原理量子阱放大是量子阱激发的一种改进形式。

它是指在量子阱结构中把一个或多个低阱量子级称作“放大”量子级，当重卡尔曼激发后，准自由电子从低能的阱内量子级跃迁至放大量子级时，将激发功率增强很多倍，从而产生的激光辐射功率也更大。

3.量子阱激光器的应用量子阱激光器可以用来实现高功率、高稳定性和高峰值功率的激光脉冲，在光纤通信、非线性光学、光学测量及分析领域都有广泛应用。

量子阱激光器可用于高速光纤通信、激光打印及数字影像系统中，也可用于光纤激光器及光频率多工系统中。

此外，量子阱激光器可用于激光投影显示、投影打印及激光雷达系统等多种高效率激光系统和应用中。

总之，量子阱激光器具有高功率、高稳定性、高峰值功率、小尺寸、低成本等优势，常用于多种高效率光源的应用，预计将会在新技术领域中发挥更大的作用。

量子阱的原理及应用1. 什么是量子阱？量子阱是一种半导体结构，它能够在三维空间中限制电子和空穴的运动。

具体来说，它通过在两个高能障垒中夹杂一个较低能障垒，形成一个能级阱，用于限制电子和空穴的运动。

量子阱通常是由不同禁带宽度的半导体材料组成的。

这种结构使得电子在一个维度上受限，从而限制了它们的能量和动量。

2. 量子阱的原理量子阱的原理可以通过量子力学的基本原理来解释。

根据量子力学的波粒二象性，电子和空穴在量子阱中被限制在一个较小的空间范围内，并且它们的能级是量子化的，也就是离散的。

这个空间范围由高能障垒和低能障垒的宽度决定。

当电子或空穴尺寸接近量子阱的尺寸时，它们只能处于量子态，而无法处于经典的连续态。

3. 量子阱的应用量子阱的限制特性使得它在许多领域有着广泛的应用。

3.1 光电子学量子阱在光电子学中有着重要的应用。

由于电子在量子阱中的能级是量子化的，因此可以通过控制量子阱的结构来调整电子能级的间距。

这样就可以实现电子在不同能级间的跃迁，从而实现光的发射和吸收。

这种特性使得量子阱被应用于激光器、光电探测器等光学器件中。

3.2 量子计算量子阱也在量子计算领域发挥重要作用。

量子计算是一种基于量子力学原理的计算方法，可以在某些任务上比传统计算机更高效。

量子阱的量子特性使得它成为构建量子比特的理想平台之一。

通过在量子阱中控制电子的能级和自旋，可以实现量子比特的初始化、操作和读取，从而构建量子计算机的基本元件。

3.3 光子晶体量子阱还被应用于光子晶体的制备中。

光子晶体是一种具有周期性结构的材料，可以对光的传播进行控制。

量子阱的精确控制能使光子晶体具有特定的光学特性，例如禁带、光子带隙等。

这种特性使得光子晶体在光学通信、光学传感等领域具有广泛的应用前景。

4. 总结量子阱是一种通过限制电子和空穴运动的半导体结构。

它的原理基于量子力学的波粒二象性，通过在空间中形成垒障来限制能量和动量。

量子阱在光电子学、量子计算和光子晶体等领域都有着重要的应用。

半导体量子阱激光器什么是量子阱量子阱（quantum well）是一种半导体结构，是指将两个能带较窄的半导体材料之间夹入一个能带较宽的材料而形成的材料结构。

量子阱激光器的工作原理量子阱激光器是利用半导体异质结构储能的原理，将电能转化为光能的半导体光电器件。

量子阱激光器的主要部分是由一系列宽度为数个纳米量级的“量子阱”和宽度大约为1微米的背域构成。

当外加电压作用整个器件时，电子和空穴在“量子阱”内发生复合，从而发射出相干性很好的激光光子，光强度迅速地增强。

量子阱激光器的特点量子阱激光器采用的是半导体亚微米制造工艺，由于这种工艺存在一些优点，因此它也具有独特的性能。

输出效率高量子阱激光器具有输出效率高，输出功率大，并且发光波长锁定精度高等优点。

目前，半导体量子阱激光器已逐渐取代气体激光器、半导体激光器和半导体激光二极管，成为现在的主流激光器。

寿命长量子阱激光器寿命较长，保持持续较高的电光转换效率，使用寿命优于其他半导体激光器器件。

量子阱激光器的加工制造和更可靠的工程设计为半导体激光器的发展奠定了坚实的基础。

小型化量子阱激光器具有小型化的优点，因为它们由亚微米制造工艺制造而成，可以被集成到其他芯片中，这一点也可以使得芯片的体积变得更小。

波长可调节量子阱激光器波长可调节，可以进行多波长发射。

这种波长可变暴露了它在目标检测和应急救援系统中的应用。

量子阱激光器的应用量子阱激光器已经成为现代科技领域的重要组成部分。

它的应用范围非常广泛，如光通信系统、制造加工、医学检测等领域。

光通信系统量子阱激光器是进行光通信的关键设备之一，被广泛应用于通信、信息处理和数据存储。

随着物联网的发展，量子阱激光器在物联网应用领域也越来越广泛。

制造加工量子阱激光器的高功率和小型化特点，使得它可以激发大功率的光束，加热加工材料，成为高精度的工业生产设备。

医学检测量子阱激光器在医学检测领域也有着广泛的应用。

例如，用于检测医疗的光谱分析，这也为临床疾病医治提供了帮助。

量子阱材料的原理及应用量子阱材料是一种特殊的半导体材料，其结构可以在一定范围内限制电子或空穴在一维或二维空间中运动。

量子阱材料的原理是通过能带结构的调控来限制粒子运动，并利用量子效应的特性对其进行操控。

下面将详细介绍量子阱材料的原理和应用。

量子阱的基本结构是由两种能带结构不同的半导体材料构成。

常见的量子阱结构包括二维电子气量子阱和两个半导体材料夹持的一维量子阱。

在二维电子气量子阱中，电子被限制在平面内，而在一维量子阱中，电子或空穴被限制在垂直于平面的方向上。

这种限制可以通过选择不同的材料和控制材料的厚度和形状来实现。

量子现象在量子阱材料中起着重要作用。

由于量子限制效应，电子或空穴在量子阱材料中的运动受到限制，只能在确定的能级上运动。

这导致了一些独特的电子性质和物理现象，如能带结构变窄、载流子质量增加、波函数的量子化等。

这些现象对材料的光电性质和电子输运性质产生了显著影响。

1.光电子器件：量子阱材料在光电子器件方面具有重要应用。

由于能带结构的限制，量子阱材料可以制备高效的光电子器件，如半导体激光器、太阳能电池、光敏元件等。

其中最重要的是半导体激光器，量子阱材料的能带结构变窄可以使得激光器的工作温度范围更宽，并提高激光器的效率和性能。

2.量子点和纳米结构材料：量子阱材料还可以用于制备量子点和纳米结构材料。

量子点是具有特定尺寸的纳米粒子，可以在量子阱中形成。

由于量子限制效应，量子点具有调控的能带结构和独特的光学性质，可广泛应用于光电子学、信息存储和生物医学等领域。

3.量子阱超晶格：量子阱材料可以用于制备超晶格结构，即多个量子阱层的周期性堆叠结构。

超晶格结构具有调控的光学和电子性质，可以用于设计新型的半导体器件，如太阳能电池、高频电子器件和量子计算机等。

4.半导体激光器辅助器件：量子阱材料还可以用于制备半导体激光器的辅助器件。

例如，量子阱放大器可以用于放大激光信号，增强激光器的输出功率。

量子阱调制器可以通过控制量子阱材料中的载流子浓度或能带结构的改变来实现调制激光器的功率和频率。
