燃料电池型一氧化碳传感器的研究

电化学气体传感器的研究电化学气体传感器是由膜电极和电解液灌封而成的。

气体浓度信号将电解液分解成阴阳带电离子，通过电极将信号传出。

它的优点是：反映速度快、准确（可用于ppm级），稳定性好、能够定量检测，但寿命较短（大于等于两年）。

它主要适用于毒性气体的检测，目前国际上绝大部分毒气检测采用该类型传感器。

电化学气体传感器的分类电化学气体相当一部分的可燃性的、有毒有害气体都有电化学活性，可以被电化学氧化或者还原。

利用这些反应，可以分辨气体成份、检测气体浓度。

电化学分很多子类：(1)、原电池型气体传感器(也称：加伏尼电池型气体传感器，也有称燃料电池型气体传感器，也有称自发电池型气体传感器)，他们的原理行同我们用的干电池，只是，电池的碳锰电极被气体电极替代了。

以氧气传感器为例，氧在阴极被还原，电子通过电流表流到阳极，在那里铅金属被氧化。

电流的大小与氧气的浓度直接相关。

这种传感器可以有效地检测氧气、二氧化硫、氯气等。

(2)、恒定电位电解池型气体传感器，这种传感器用于检测还原性气体非常有效，它的原理与原电池型传感器不一样，它的电化学反应是在电流强制下发生的，是一种真正的库仑分析的传感器。

这种传感器已经成功地用于：一氧化碳、硫化氢、氢气、氨气、肼、等气体的检测之中，是目前有毒有害的主流传感器。

(3)、浓差电池型气体传感器，具有电化学活性的气体在电化学电池的两侧，会自发形成浓差电动势，电动势的大小与气体的浓度有关，这种传感器的成功实例就是汽车用氧气传感器、固体电解质型二氧化碳传感器。

(4)、极限电流型气体传感器，有一种测量氧气浓度的传感器利用电化池中的极限电流与载流子浓度相关的原理制备氧(气)浓度传感器，用于汽车的氧气检测，和钢水中氧浓度检测。

电化学气体传感器是通过检测电流来检测气体的浓度，分为不需供电的电池式以及需要供电的可控电位电解式。

基于电化学原理工作的传感器其最简单的一种型式就是两电极系统。

其工作电极和对电极由一薄层电解液隔开并经由一个很小的电阻联通外电路。

一氧化碳传感器原理
一氧化碳传感器原理。

一氧化碳传感器是一种用于检测环境中一氧化碳浓度的设备，它在工业、家庭和汽车等领域都有着重要的应用。

其原理是基于一氧化碳与氧气的化学反应，通过测量反应产物的电学特性来实现对一氧化碳浓度的监测。

一氧化碳传感器的工作原理可以简单地分为两个步骤，一是一氧化碳与氧气的化学反应，二是测量反应产物的电学特性。

首先，一氧化碳传感器内部通常包含着一种特殊的氧化物（通常是金属氧化物），当环境中存在一氧化碳时，一氧化碳会与氧气在氧化物表面发生化学反应，生成二氧化碳和释放出电子。

这些释放的电子会导致氧化物的电阻发生变化，而这种电阻的变化就是一氧化碳传感器用来检测一氧化碳浓度的基础。

在传感器的另一端，我们通常会设置一个电极，用来测量氧化物电阻发生变化时释放出的电子。

通过测量电极上的电压或电流变化，我们就可以得知环境中一氧化碳的浓度。

这种电学特性的变化通常会被转换成数字信号，通过显示屏或其他设备来显示一氧化碳浓度的数值。

在实际应用中，一氧化碳传感器通常需要与其他控制设备配合使用，比如与报警器结合，当环境中一氧化碳浓度超过安全范围时，传感器会发出警报信号，以便及时采取措施保护人们的生命安全。

总的来说，一氧化碳传感器是一种基于化学反应和电学特性的设备，通过测量一氧化碳与氧气的反应产物的电学特性来实现对一氧化碳浓度的监测。

它在环境监测和安全防护中发挥着重要的作用，为人们的生活和生产提供了可靠的保障。

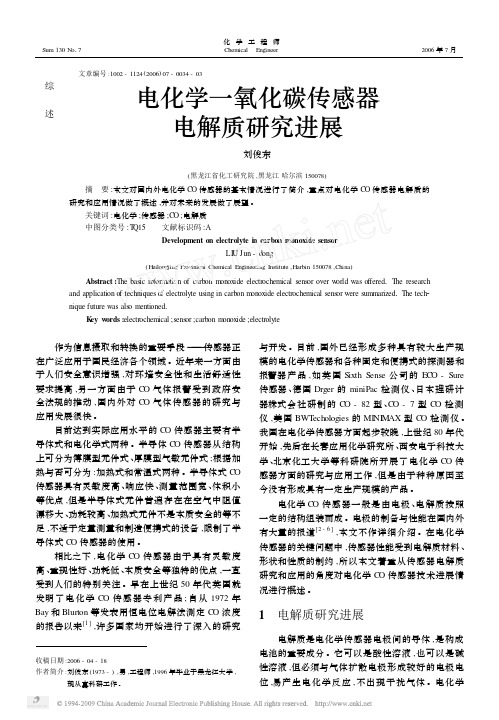

综 述文章编号:1002-1124(2006)07-0034-03 电化学一氧化碳传感器电解质研究进展刘俊东(黑龙江省化工研究院,黑龙江哈尔滨150078) 摘　要:本文对国内外电化学C O 传感器的基本情况进行了简介,重点对电化学C O 传感器电解质的研究和应用情况做了概述,并对未来的发展做了展望。

关键词:电化学;传感器;C O ;电解质中图分类号:T Q15 文献标识码:ADevelopment on electrolyte in carbon monoxide sensorLI U Jun -dong(Heilongjing Provinical Chem ical Engineering Institute ,Harbin 150078,China ) Abstract :The basic in formation of carbon m onoxide electrochemical sens or over w orld was offered 1The researchand application of techniques of electrolyte using in carbon m onoxide electrochemical sens or were summarized 1The tech 2nique future was als o mentioned 1K ey w ords :electrochemical ;sens or ;carbon m onoxide ;electrolyte收稿日期:2006-04-18作者简介:刘俊东(1973-),男,工程师,1996年毕业于黑龙江大学,现从事科研工作。

作为信息摄取和转换的重要手段———传感器正在广泛应用于国民经济各个领域。

近年来一方面由于人们安全意识增强,对环境安全性和生活舒适性要求提高,另一方面由于C O 气体报警受到政府安全法规的推动,国内外对C O 气体传感器的研究与应用发展很快。

一氧化碳传感器的研究与应用一氧化碳是一种无色、无味、无臭、可燃的气体，它是一种有毒气体，常见于柴油车尾气和燃煤电厂废气中。

当一氧化碳浓度达到一定程度时，会对人体造成严重危害，甚至危及生命。

因此，一氧化碳传感器的研究与应用显得极其重要。

1. 一氧化碳传感器的原理一氧化碳传感器是一种基于电化学原理的传感器。

它可以测量空气中一氧化碳的浓度，并将其转换为电压信号输出。

其原理为：一氧化碳在一定温度下与空气中的氧气反应，生成二氧化碳和电子，电子流动会产生电流，从而转换为电压信号输出。

传感器也称为氧气传感器、CO传感器或ECU传感器，一般用于汽车废气、空调、工厂等场合的烟气监测和报警。

2. 一氧化碳传感器的特点与传统的气体检测设备相比，一氧化碳传感器具有以下特点：（1）快速响应：一氧化碳传感器的响应速度很快，一般在几秒钟内就可以测出一氧化碳的浓度。

（2）高精度：一氧化碳传感器的精度高，常规的传感器的精度为±5%~±10%。

（3）低功耗：一氧化碳传感器的功耗很低，能够实现长时间的连续监测。

（4）长寿命：一氧化碳传感器使用寿命较长，一般可以工作数年。

3. 一氧化碳传感器的应用一氧化碳传感器的应用范围非常广泛，几乎涉及到所有需要使空气清洁的领域。

常见的应用场景如下：（1）汽车：一氧化碳传感器设备常用于汽车的尾气检测和排放监测。

借助一氧化碳传感器，能够有效控制排放量，保证汽车的环保性能。

（2）燃气发电厂：一氧化碳传感器可监测燃煤电厂废气中的一氧化碳，有效保证燃气发电厂的环境保护。

（3）家用电器：在一些家用电器里，如烟雾报警器、空调、燃气灶等都需要使用一氧化碳传感器，来保证环境的安全性。

（4）建筑：在楼宇、酒店等大型建筑物中，一氧化碳传感器用于监测通风系统和空气净化设施的运行和效果。

4. 一氧化碳传感器的发展前景随着社会和环境保护意识的提高，对一氧化碳传感器的需求也越来越大。

传感器制造商正不断将其技术推向新的高度，比如将人工智能技术应用到传感器中。

电化学一氧化碳传感器技术进展作者：姜思明胡艳来源：《中国新技术新产品》2009年第02期1前言在电化学传感器的关键问题中，传感器的整体结构是产品设计过程中涉及的重要问题，同时传感器整体结构受到电解质材料、形状和性质的制约，所以传感器结构和电解质两方面紧密相关，本文着重从传感器整体结构和电解质两个角度对电化学CO传感器技术进展情况进行概述。

2主要的电化学CO传感器技术2．1整体结构及原理2．1．1 两电极结构最简单的电化学CO传感器是两电极结构的传感器，其结构如图1所示。

传感器由透气膜、过滤层、电解质、工作电极和对电极组成。

透气膜是气体的通道，能够透过CO、O2等气体，但它要防止电解池内的电解液外泄，还要防止电解池外的水汽渗入，因此它需要是一层多孔的疏水性强的塑料薄膜。

过滤层主要靠物理吸附作用吸收空气中的大分子有机物，防止这些物质进入传感器污染电极和影响电解质性能，所以过滤层对延长传感器的使用寿命、稳定传感器的工作状态具有重要作用。

工作电极和对电极上载有对CO催化反应活性高的催化剂，催化剂能加速气体的反应。

通常情形下，气体通过透气膜扩散进入传感器，在工作电极的催化层表面发生氧化反应并产生一定数量的氢离子(H+)和电子， H+离子通过酸性电解质到达对电极，同时电子经由外部的线路到对电极。

在对电极上氧分子发生还原反应获取电子，总的电池反应为CO被氧化生成CO2。

当气体浓度较低时，反应电流与气体浓度成正比，检测外电路的电流可实现气体的检测。

两电极电化学CO传感器的优点是：结构简单易于制造，材料成本低较低。

在较低CO浓度下可实现线性响应和较好的稳定性和可重复性。

由于两电极电化学CO传感器具有上述优点，目前已经在住宅用CO报警器和商业火灾检测方面得到广泛应用。

然而，两电极电化学传感器也有自身难以克服的缺憾，不能满足所有的CO检测需要。

在测量高浓度CO时，由于电极电势的改变，工作电极的催化反应速率可能低于对电极的催化反应速率，造成传感器产生非线性信号的输出。

一氧化碳传感器原理一氧化碳传感器的基本原理一氧化碳 (CO) 是一种无色、无味、无臭且有毒的气体，可能致命。

因此，一氧化碳传感器至关重要，因为它可以在 CO 水平升高之前检测到危险浓度，从而发出警报并允许人们撤离。

一氧化碳传感器的工作原理基于不同的物理或化学机制，每种机制都有其特定的优点和缺点：电化学传感器原理：利用化学反应产生电信号。

电化学传感器包含一个电极，该电极与一氧化碳接触，两者之间发生化学反应。

反应产生一个电信号，该信号与一氧化碳浓度成正比。

优点：灵敏度高、稳定性好、响应迅速。

缺点：需要定期维护和校准，使用寿命有限。

半导体传感器原理：利用一氧化碳与半导体材料反应时的电阻变化。

半导体传感器是一种固态设备，当暴露在一氧化碳中时，其电阻会发生变化。

电阻变化与一氧化碳浓度成正比，并产生一个电信号。

优点：坚固耐用、使用寿命长、体积小。

缺点：灵敏度较低，对其他气体存在交叉敏感性。

红外传感器原理：检测一氧化碳吸收特定波长的红外辐射。

红外传感器包含一个红外辐射源和一个检测器。

当一氧化碳存在时，它会吸收来自辐射源的特定波长的红外辐射。

吸收量的减少与一氧化碳浓度成正比。

优点：灵敏度高、响应迅速、稳定性好。

缺点：成本较高、体积较大。

催化燃烧传感器原理：将一氧化碳催化为二氧化碳，释放热量。

催化燃烧传感器包含一个催化剂，当一氧化碳存在时，催化剂会引发其与氧气反应。

反应释放热量，该热量由热敏电阻检测。

热敏电阻的电阻变化与一氧化碳浓度成正比。

优点：灵敏度高、响应迅速、抗干扰性强。

缺点：需要持续供电，使用寿命有限。

金属氧化物传感器原理：利用一氧化碳与金属氧化物表面的反应改变电导率。

金属氧化物传感器包含一个被加热到一定温度的金属氧化物薄膜。

当一氧化碳存在时，它会与金属氧化物表面反应，改变其电导率。

电导率的变化与一氧化碳浓度成正比。

优点：灵敏度高、成本低、体积小。

缺点：存在交叉敏感性，需要定期维护和校准。

一氧化碳传感器的应用一氧化碳传感器用于各种应用中，包括：家庭和办公室：检测住宅和商业建筑中危险的一氧化碳水平。

燃料电池型电化学传感器燃料电池型电化学传感器是一种基于燃料电池原理的传感器，用于检测和测量气体浓度。

它具有高灵敏度、快速响应和低功耗等特点，被广泛应用于环境监测、工业安全、医疗诊断等领域。

燃料电池型电化学传感器的工作原理是利用氧化还原反应来测量气体浓度。

传感器的核心部分是由电解质、阳极和阴极组成的燃料电池。

当待测气体进入传感器后，它会与阳极上的催化剂发生氧化反应，产生电子并释放出阳离子。

电子通过外部电路产生电流，阳离子则通过电解质传递到阴极。

在阴极上，气体中的还原剂与阴极上的催化剂发生还原反应，吸收电子和阳离子，形成水等产物。

通过测量电流的大小，可以确定气体浓度的大小。

燃料电池型电化学传感器的优点在于其灵敏度和选择性。

由于传感器使用催化剂来促进氧化还原反应，因此能够实现非常低的检测限和高的灵敏度。

而且，传感器可以根据需要选择不同的催化剂，以适应不同气体的检测。

这使得燃料电池型电化学传感器具有广泛的应用潜力。

燃料电池型电化学传感器在环境监测方面有着重要的应用。

例如，它可以用于检测空气中的有害气体浓度，如一氧化碳、二氧化硫等。

这对于提前预警和防止环境污染具有重要意义。

另外，燃料电池型电化学传感器也可以用于监测工业生产过程中的气体浓度，以确保工作环境的安全。

此外，它还可以应用于医疗诊断领域，如呼气检测、血气分析等。

然而，燃料电池型电化学传感器也存在一些挑战和限制。

首先，传感器的响应时间相对较长，无法满足某些需要实时检测的场合。

其次，传感器对温度和湿度等环境条件的变化比较敏感，这可能会影响传感器的准确性和稳定性。

此外，传感器通常需要外部电源供电，这在一些应用场景中可能存在限制。

为了克服这些问题，研究人员正在不断改进和优化燃料电池型电化学传感器。

例如，他们正在开发新型催化剂，以提高传感器的灵敏度和选择性。

同时，他们也在探索新的材料和结构设计，以提高传感器的响应速度和稳定性。

此外，一些研究还致力于开发无线供电和无线传输的传感器，以提高其应用的便捷性和灵活性。

一氧化碳传感器原理
一氧化碳传感器是一种用于检测空气中一氧化碳浓度的装置。

其工作原理基于一氧化碳与特定的化学物质发生反应，并产生可测量的电信号。

一氧化碳传感器通常由两个关键部分组成：敏感元件和电子控制单元。

敏感元件是由一对电极和一个催化剂组成的。

其中一个电极被浸泡在一种特定的电解质溶液中，而另一个电极则与空气直接接触。

催化剂的作用是促使一氧化碳与空气中的氧气进行氧化反应。

当一氧化碳与空气中的氧气接触到敏感元件上时，它们会在催化剂的作用下发生快速的氧化反应。

这个反应产生的氧离子会在电解质溶液中释放出电荷，导致电解质溶液中的电导率发生变化。

电子控制单元会测量电解质溶液中的电导率变化，并将其转换为电信号。

这个电信号的幅度和频率可反映出空气中一氧化碳的浓度。

一氧化碳传感器通常校准在特定的一氧化碳浓度下工作，可以通过调整传感器的敏感元件和电子控制单元来满足不同精度要求。

这种传感器广泛应用于家庭、商业和工业领域，用于检测和报警空气中的一氧化碳浓度超过安全限制。

电化学一氧化碳气体传感器检测技术原理分析电化学一氧化碳气体传感器采用密闭结构设计，其结构是由电极、过滤器、透气膜、电解液、电极引出线（管脚）、壳体等部分组成。

一氧化碳气体传感器与报警器配套使用，是报警器中的核心检测元件，它是以定电位电解为基本原理。

当一氧化碳扩散到气体传感器时，其输出端产生电流输出，提供给报警器中的采样电路，起着将化学能转化为电能的作用。

当气体浓度发生变化时，气体传感器的输出电流也随之成正比变化，经报警器的中间电路转换放大输出，以驱动不同的执行装置，完成声、光和电等检测与报警功能，与相应的控制装置一同构成了环境检测或监测报警系统。

如结构示意图所示，当一氧化碳气体通过外壳上的气孔经透气膜扩散到工作电极表面上时，在工作电极的催化作用下，一氧化碳气体在工作电极上发生氧化。

其化学反应式为：CO+H2O→CO2+2H++2e-在工作电极上发生氧化反应产生的H+离子和电子，通过电解液转移到与工作电极保持一定间隔的对电极上，与水中的氧发生还原反应。

其化学反应式为：1/2O2+2H++2e-→H2O因此，传感器内部就发生了氧化-还原的可逆反应。

其化学反应式为：2CO+2O2→2CO2这个氧化-还原的可逆反应在工作电极与对电极之间始终发生着，并在电极间产生电位差。

但是由于在两个电极上发生的反应都会使电极极化，这使得极间电位难以维持恒定，因而也限制了对一氧化碳浓度可检测的范围。

为了维持极间电位的恒定，我们加入了一个参比电极。

在三电极电化学气体传感器中，其输出端所反应出的是参比电极和工作电极之间的电位变化,由于参比电极不参与氧化或还原反应，因此它可以使极间的电位维持恒定（即恒电位），此时电位的变化就同一氧化碳浓度的变化直接有关。

当气体传感器产生输出电流时，其大小与气体的浓度成正比。

通过电极引出线用外部电路测量传感器输出电流的大小，便可检测。
