一氧化碳传感器调校记录

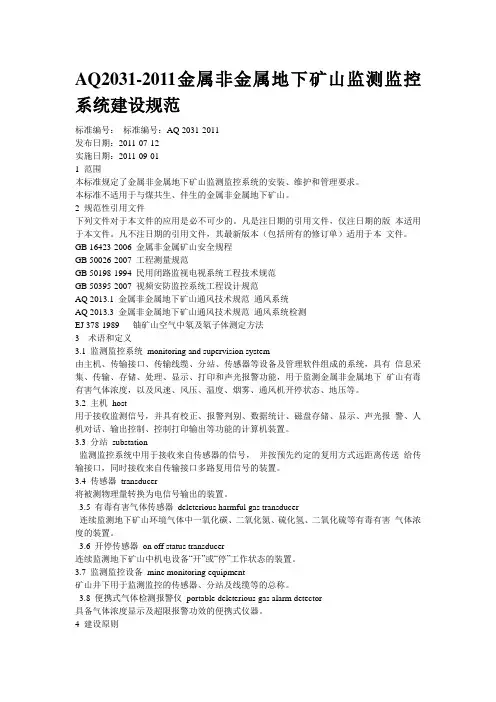

AQ2031-2011金属非金属地下矿山监测监控系统建设规范标准编号：标准编号：AQ 2031-2011发布日期：2011-07-12实施日期：2011-09-011 范围本标准规定了金属非金属地下矿山监测监控系统的安装、维护和管理要求。

本标准不适用于与煤共生、伴生的金属非金属地下矿山。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡不注日期的引用文件，其最新版本（包括所有的修订单）适用于本文件。

GB 16423-2006 金属非金属矿山安全规程GB 50026-2007 工程测量规范GB 50198-1994 民用闭路监视电视系统工程技术规范GB 50395-2007 视频安防监控系统工程设计规范AQ 2013.1 金属非金属地下矿山通风技术规范通风系统AQ 2013.3 金属非金属地下矿山通风技术规范通风系统检测EJ 378-1989 铀矿山空气中氡及氡子体测定方法3 术语和定义3.1 监测监控系统monitoring and supervision system由主机、传输接口、传输线缆、分站、传感器等设备及管理软件组成的系统，具有信息采集、传输、存储、处理、显示、打印和声光报警功能，用于监测金属非金属地下矿山有毒有害气体浓度，以及风速、风压、温度、烟雾、通风机开停状态、地压等。

3.2 主机host用于接收监测信号，并具有校正、报警判别、数据统计、磁盘存储、显示、声光报警、人机对话、输出控制、控制打印输出等功能的计算机装置。

3.3 分站substation监测监控系统中用于接收来自传感器的信号，并按预先约定的复用方式远距离传送给传输接口，同时接收来自传输接口多路复用信号的装置。

3.4 传感器transducer将被测物理量转换为电信号输出的装置。

3.5 有毒有害气体传感器deleterious harmful gas transducer连续监测地下矿山环境气体中一氧化碳、二氧化氮、硫化氢、二氧化硫等有毒有害气体浓度的装置。

采煤工作面监测监控系统平安措施报告一、系统概述：本系统具有模拟量、开关量、累计量采集、传输、存储、处理、显示、打印、声光报警、操纵等功能，用于监测甲烷浓度、一氧化碳浓度、风速、风压、温度、烟雾、馈电状态、风门状态、风筒状态、局部通风机开停、并实现甲烷超限声光报警、断电和甲烷风电闭锁操纵，由主机、传输接口、分站、传感器、断电操纵器、声光报警器、电源箱、避雷器等设备组成的系统。

该采煤工作面的通风方式。

采纳U型通风。

二、采煤工作面传感器的设置：1)T0：高瓦斯矿井和低瓦斯矿井高瓦斯采区的采煤工作面上隅角甲烷传感器，位置设在采煤工作面切顶线对应的煤帮处，设置报警浓度为≥1％，断电浓度为≥％，断电范围是工作面及回风巷中全部非实质平安型电气设备，复电浓度为<1％。

低瓦斯矿井回采工作面上隅角必须设置便携式瓦斯检测报警仪，报警浓度1%。

2〕T1：甲烷传感器设在回风流距工作面割煤线10m范围内，设置报警浓度为≥1％，断电浓度为≥％，断电范围是工作面及回风巷中全部非实质平安型电气设备，复电浓度为<1％。

3〕T2：甲烷传感器设在距回风绕道口10～15m处，设置报警浓度为≥1％，断电浓度为≥1％，断电范围是工作面及回风巷中全部非实质平安型电气设备，复电浓度为<1％。

4〕T3：甲烷传感器设在距工作面割煤线10m范围内，设置报警浓度为≥0.5%、断电点浓度为≥0.5%，断电范围是进风巷、工作面及回风巷全部非实质平安型电气设备，复电浓度为＜％。

5〕T4：甲烷传感器设在距回风绕道口10～15m处。

设置报警浓度为≥0.5%、断电点浓度为≥0.5%，断电范围是进风巷、工作面及回风巷全部非实质平安型电气设备，复电浓度为＜％。

〔以上甲烷传感器的设置参照煤矿平安规程第97页表三〕6〕采煤工作面必须至少设置一台一氧化碳传感器，位置设在上隅角、工作面或工作面回风巷，报警浓度为≥0.0024%。

一氧化碳传感器应垂直悬挂，距顶板(顶梁)不得大于300mm，距巷壁不得小于200mm，并应安装维护方便，不妨碍行人和行车。

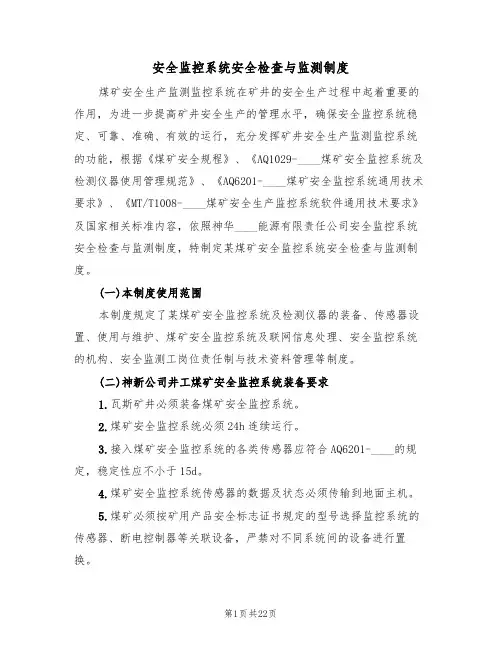

安全监控系统安全检查与监测制度煤矿安全生产监测监控系统在矿井的安全生产过程中起着重要的作用，为进一步提高矿井安全生产的管理水平，确保安全监控系统稳定、可靠、准确、有效的运行，充分发挥矿井安全生产监测监控系统的功能，根据《煤矿安全规程》、《AQ1029-____煤矿安全监控系统及检测仪器使用管理规范》、《AQ6201-____煤矿安全监控系统通用技术要求》、《MT/T1008-____煤矿安全生产监控系统软件通用技术要求》及国家相关标准内容，依照神华____能源有限责任公司安全监控系统安全检查与监测制度，特制定某煤矿安全监控系统安全检查与监测制度。

(一)本制度使用范围本制度规定了某煤矿安全监控系统及检测仪器的装备、传感器设置、使用与维护、煤矿安全监控系统及联网信息处理、安全监控系统的机构、安全监测工岗位责任制与技术资料管理等制度。

(二)神新公司井工煤矿安全监控系统装备要求1.瓦斯矿井必须装备煤矿安全监控系统。

2.煤矿安全监控系统必须24h连续运行。

3.接入煤矿安全监控系统的各类传感器应符合AQ6201-____的规定，稳定性应不小于15d。

4.煤矿安全监控系统传感器的数据及状态必须传输到地面主机。

5.煤矿必须按矿用产品安全标志证书规定的型号选择监控系统的传感器、断电控制器等关联设备，严禁对不同系统间的设备进行置换。

6.煤矿安全监控系统必须联网。

7.煤矿矿长、矿技术负责人、爆破工、采掘区队长、通风区队长、工程技术人员、班长、流动电钳工、安全监测工下井时，必须携带便携式甲烷检测仪或数字式甲烷检测报警矿灯。

瓦斯检查工下井时必须携带便携式甲烷检测报警仪和光学甲烷检测仪。

8.煤矿采掘工、打眼工、在回风流工作的工人下井时，必须携带便携式甲烷检测报警仪或甲烷检测报警矿灯。

9.煤矿地面中心站安全监控系统的主机及系统联网主机必须双机或多机备份，24h不间断运行。

当工作主机发生故障时，备份主机应在5min内投入工作。

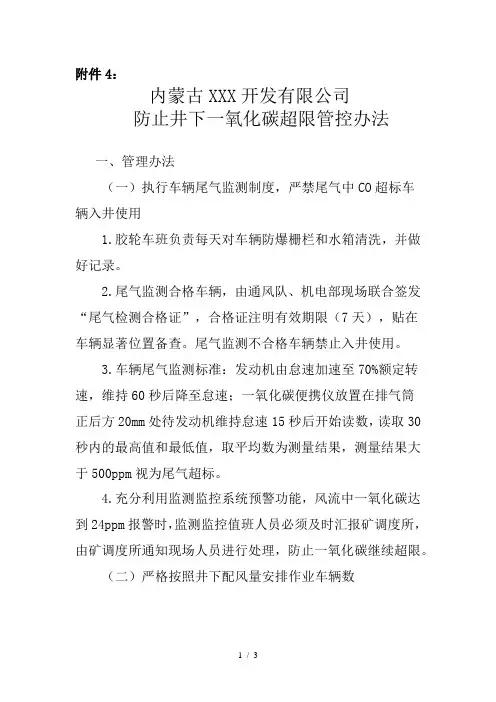

附件4：内蒙古XXX开发有限公司防止井下一氧化碳超限管控办法一、管理办法（一）执行车辆尾气监测制度，严禁尾气中CO超标车辆入井使用1.胶轮车班负责每天对车辆防爆栅栏和水箱清洗，并做好记录。

2.尾气监测合格车辆，由通风队、机电部现场联合签发“尾气检测合格证”，合格证注明有效期限（7天），贴在车辆显著位置备查。

尾气监测不合格车辆禁止入井使用。

3.车辆尾气监测标准：发动机由怠速加速至70%额定转速，维持60秒后降至怠速；一氧化碳便携仪放置在排气筒正后方20mm处待发动机维持怠速15秒后开始读数，读取30秒内的最高值和最低值，取平均数为测量结果，测量结果大于500ppm视为尾气超标。

4.充分利用监测监控系统预警功能，风流中一氧化碳达到24ppm报警时，监测监控值班人员必须及时汇报矿调度所，由矿调度所通知现场人员进行处理，防止一氧化碳继续超限。

（二）严格按照井下配风量安排作业车辆数1.通风队编制矿井月度供风计划时，必须考虑车辆尾气排放要求，配风量必须满足巷道最多允许行使车辆数量，否则必须对行使车辆数量严格控制。

2.胶轮车队按要求合理安排作业车辆，避免井下车辆过于集中。

3.严禁车辆超载、超速行驶，严格执行停车熄火制度。

4.信息中心每月对一氧化碳传感器进行至少一次调校，确保灵敏可靠。

（三）使用巷修机、铲车等特种防爆车辆时，比照以上制度执行。

（四）加强烧焊作业管理。

严格执行《井下烧焊管理规定》，严防因烧焊作业造成一氧化碳超限。

（五）实行一氧化碳超限追查处理制度。

当出现一氧化碳超限时，信息中心立即向调度所汇报，由调度所负责安排现场调查和追查处理，并做好追查处理专项记录。

一氧化碳浓度大于24ppm小于100ppm的，由总工程师(总工程师不在矿时由矿主值班负责）组织追查处理，追查处理结果48小时内报XXX集团公司。

二、问责(一)车辆未经尾气检测或尾气检测超标入井的，每车次给予胶轮车队罚款1000元处理，给予直接责任人及单位分管负责人，各罚款300元处理。

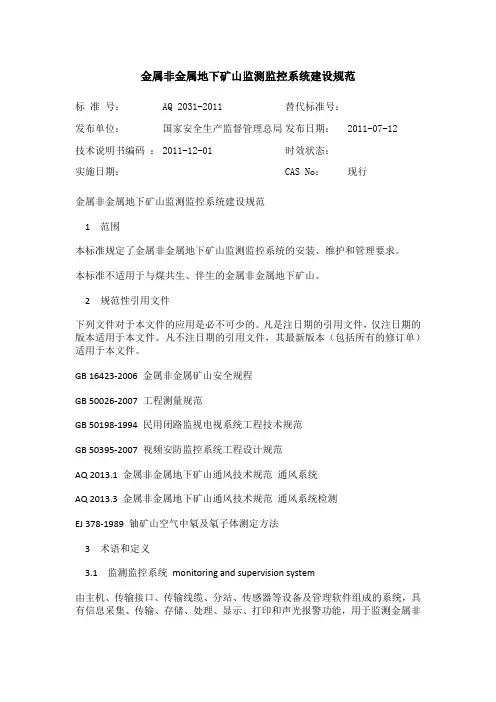

金属非金属地下矿山监测监控系统建设规范金属非金属地下矿山监测监控系统建设规范标准号：AQ 2031-2011替代标准号：发布单位：国家安全生产监督管理总局发布日期：2011-07-12技术说明书编码：2011-12-01时效状态：实施日期：CAS No：现行金属非金属地下矿山监测监控系统建设规范1范围本标准规定了金属非金属地下矿山监测监控系统的安装、维护和管理要求。

本标准不适用于与煤共生、伴生的金属非金属地下矿山。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡不注日期的引用文件，其最新版本（包括所有的修订单）适用于本文件。

GB 16423-2006 金属非金属矿山安全规程GB 50026-2007 工程测量规范GB 50198-1994 民用闭路监视电视系统工程技术规范GB 50395-2007 视频安防监控系统工程设计规范AQ 2013.1 金属非金属地下矿山通风技术规范通风系统AQ 2013.3 金属非金属地下矿山通风技术规范通风系统检测EJ 378-1989 铀矿山空气中氡及氡子体测定方法3术语和定义3.1监测监控系统monitoring and supervision system由主机、传输接口、传输线缆、分站、传感器等设备及管理软件组成的系统，具有信息采集、传输、存储、处理、显示、打印和声光报警功能，用于监测金属非金属地下矿山有毒有害气体浓度，以及风速、风压、温度、烟雾、通风机开停状态、地压等。

3.2主机host用于接收监测信号，并具有校正、报警判别、数据统计、磁盘存储、显示、声光报警、人机对话、输出控制、控制打印输出等功能的计算机装置。

3.3分站substation监测监控系统中用于接收来自传感器的信号，并按预先约定的复用方式远距离传送给传输接口，同时接收来自传输接口多路复用信号的装置。

3.4传感器transducer将被测物理量转换为电信号输出的装置。

金属非金属地下矿山监测监控系统建设规范标准号：AQ 2031-2011替代标准号：发布单位：国家安全生产监督管理总局发布日期：2011-07-12技术说明书编码：2011-12-01时效状态：实施日期：CAS No：现行金属非金属地下矿山监测监控系统建设规范1范围本标准规定了金属非金属地下矿山监测监控系统的安装、维护和管理要求。

本标准不适用于与煤共生、伴生的金属非金属地下矿山。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡不注日期的引用文件，其最新版本（包括所有的修订单）适用于本文件。

GB 16423-2006 金属非金属矿山安全规程GB 50026-2007 工程测量规范GB 50198-1994 民用闭路监视电视系统工程技术规范GB 50395-2007 视频安防监控系统工程设计规范AQ 2013.1 金属非金属地下矿山通风技术规范通风系统AQ 2013.3 金属非金属地下矿山通风技术规范通风系统检测EJ 378-1989 铀矿山空气中氡及氡子体测定方法3术语和定义3.1监测监控系统monitoring and supervision system由主机、传输接口、传输线缆、分站、传感器等设备及管理软件组成的系统，具有信息采集、传输、存储、处理、显示、打印和声光报警功能，用于监测金属非金属地下矿山有毒有害气体浓度，以及风速、风压、温度、烟雾、通风机开停状态、地压等。

3.2主机host用于接收监测信号，并具有校正、报警判别、数据统计、磁盘存储、显示、声光报警、人机对话、输出控制、控制打印输出等功能的计算机装置。

3.3分站substation监测监控系统中用于接收来自传感器的信号，并按预先约定的复用方式远距离传送给传输接口，同时接收来自传输接口多路复用信号的装置。

3.4传感器transducer将被测物理量转换为电信号输出的装置。

3.5有毒有害气体传感器deleterious harmful gas transducer连续监测地下矿山环境气体中一氧化碳、二氧化氮、硫化氢、二氧化硫等有毒有害气体浓度的装置。

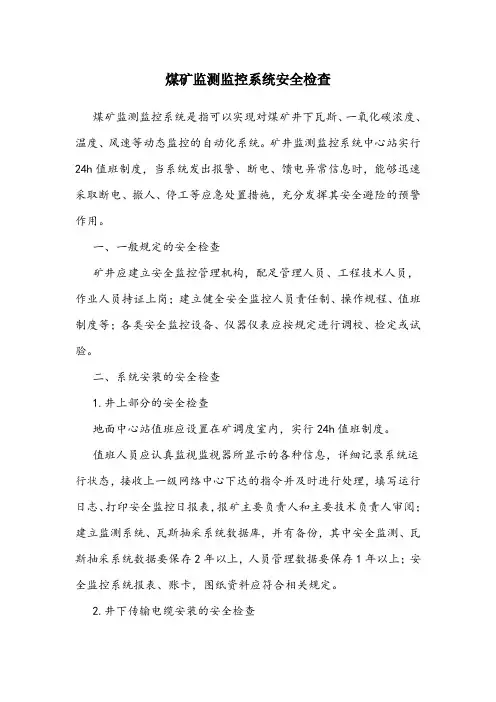

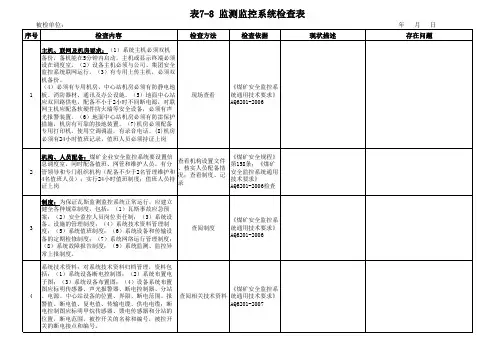

煤矿监测监控系统安全检查煤矿监测监控系统是指可以实现对煤矿井下瓦斯、一氧化碳浓度、温度、风速等动态监控的自动化系统。

矿井监测监控系统中心站实行24h值班制度，当系统发出报警、断电、馈电异常信息时，能够迅速采取断电、撤人、停工等应急处置措施，充分发挥其安全避险的预警作用。

一、一般规定的安全检查矿井应建立安全监控管理机构，配足管理人员、工程技术人员，作业人员持证上岗；建立健全安全监控人员责任制、操作规程、值班制度等；各类安全监控设备、仪器仪表应按规定进行调校、检定或试验。

二、系统安装的安全检查1.井上部分的安全检查地面中心站值班应设置在矿调度室内，实行24h值班制度。

值班人员应认真监视监视器所显示的各种信息，详细记录系统运行状态，接收上一级网络中心下达的指令并及时进行处理，填写运行日志、打印安全监控日报表，报矿主要负责人和主要技术负责人审阅；建立监测系统、瓦斯抽采系统数据库，并有备份，其中安全监测、瓦斯抽采系统数据要保存2年以上，人员管理数据要保存1年以上；安全监控系统报表、账卡，图纸资料应符合相关规定。

2.井下传输电缆安装的安全检查煤矿安全监控设备之间必须使用专用阻燃电缆或光缆连接，严禁与调度电话电缆或动力电缆等共用。

防爆型煤矿安全监控设备之间的输入、输出信号必须为本质安全型信号。

传输电缆不得与风水管路、动力电缆同侧敷设。

传输电缆如与风水管路、动力电缆同侧敷设时，必须在风水管路上方300mm以上距离，动力电缆100mm以上距离。

电缆敷设时要有适当的弛度，要求在外力作用时能自由坠落。

电缆悬挂高度应大于矿车和运输机的高度，并尽量位于人行道一侧。

监控电缆接头处要用本安接线盒连接，电缆进线嘴连接要牢固、密封要良好，密封圈直径和厚度要合适，电缆与密封圈之间不得包扎其他物品。

电缆护套应伸入器壁内5~15mm。

接线应整齐、无毛刺，芯线裸露处距卡爪或平垫圈不大于5mm,腔内连线松紧适当。

接线盒不得设置在淋水处，接线盒处电缆要有一定的余量，并用尼龙扎丝扎紧。

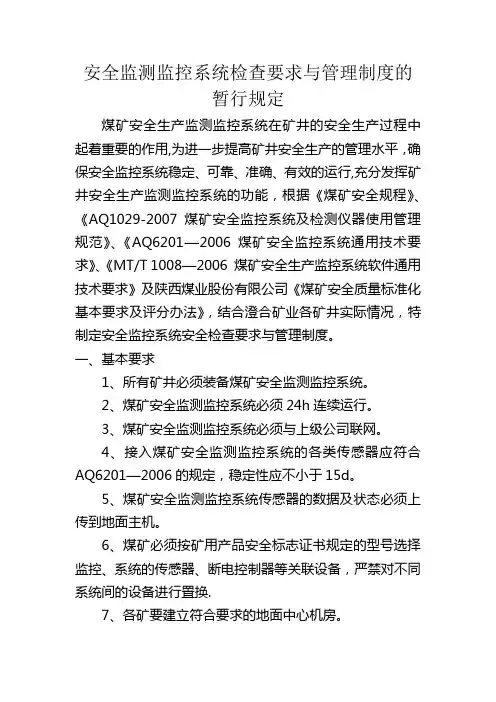

安全监测监控系统检查要求与管理制度的暂行规定煤矿安全生产监测监控系统在矿井的安全生产过程中起着重要的作用,为进一步提高矿井安全生产的管理水平，确保安全监控系统稳定、可靠、准确、有效的运行,充分发挥矿井安全生产监测监控系统的功能，根据《煤矿安全规程》、《AQ1029-2007 煤矿安全监控系统及检测仪器使用管理规范》、《AQ6201—2006 煤矿安全监控系统通用技术要求》、《MT/T 1008—2006 煤矿安全生产监控系统软件通用技术要求》及陕西煤业股份有限公司《煤矿安全质量标准化基本要求及评分办法》，结合澄合矿业各矿井实际情况，特制定安全监控系统安全检查要求与管理制度。

一、基本要求1、所有矿井必须装备煤矿安全监测监控系统。

2、煤矿安全监测监控系统必须24h连续运行。

3、煤矿安全监测监控系统必须与上级公司联网。

4、接入煤矿安全监测监控系统的各类传感器应符合AQ6201—2006的规定，稳定性应不小于15d。

5、煤矿安全监测监控系统传感器的数据及状态必须上传到地面主机。

6、煤矿必须按矿用产品安全标志证书规定的型号选择监控、系统的传感器、断电控制器等关联设备，严禁对不同系统间的设备进行置换.7、各矿要建立符合要求的地面中心机房。

8、各矿要有安全监测监控的专门管理机构.二、具体要求（一）机构组成各矿要有安全监控系统的专门管理机构安全测控管理机构设在生产调度室或通风区，设一名主管进行管理，并有专门的技术负责人员。

安全监测监监控系统值班员、维护工应经培训合格，持证上岗，实行24小时值班制度.（二)中心机房1、应建立安全监测监控系统的专用机房，中心站机房应铺设防静电地板、安设调温设备。

2、煤矿地面中心站安全监测监控系统的主机及系统联网主机必须双机或多机备份,24 h不间断运行。

3、当工作主机发生故障时，备份主机应在5min内投入工作。

中心站应双回路供电并配备不小于2h在线式不间断电源。

4、中心站设备应有可靠的接地装置（接地电阻小于2欧姆)和防雷装置。

一、姓名: 考试分数:1、填空: （每空2分, 共40分）2、电源箱将交流电网电源转换为系统所需的本质安全型直流电源, 并具有维持电网停电后正常供电不小于小时的蓄电池。

一氧化碳传感器应垂直悬挂, 距顶板(顶梁)不得大于（）mm, 距巷壁不得小于mm, 并应安装维护方便, 不影响行人和行车。

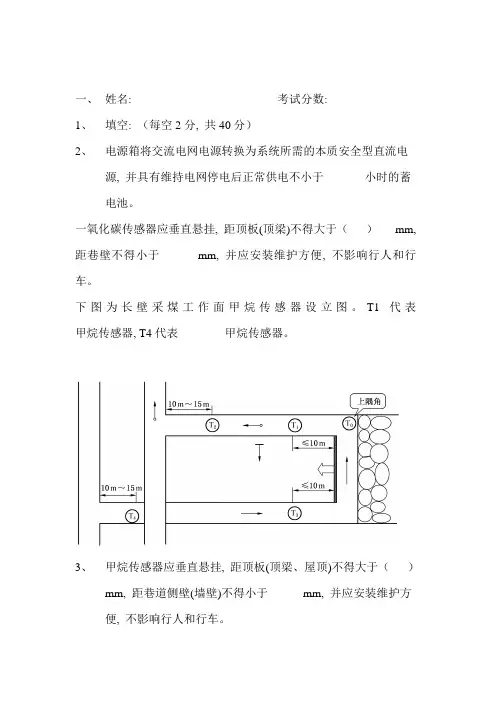

下图为长壁采煤工作面甲烷传感器设立图。

T1代表甲烷传感器, T4代表甲烷传感器。

3、甲烷传感器应垂直悬挂, 距顶板(顶梁、屋顶)不得大于（）mm, 距巷道侧壁(墙壁)不得小于mm, 并应安装维护方便, 不影响行人和行车。

4、煤矿安全监控系统的主机及系统联网主机必须双机或多机备份, 24h不间断运营。

当工作主机发生故障时, 备份主机应在（）分钟内投入工作。

中心站应双回路供电并配备不小于h在线式不间断电源。

5、监控值班人员应认真监视监视器所显示的各种信息, 具体记录系统各部分的运营状态, 接受上一级网络中心下达的指令并及时进行解决, 填写运营日记, 打印安全监控日报表, 报和审阅。

6、KJ78N安全监控系统的主控接口型号为。

7、井下分站的防爆型号为。

8、KJ78N监控系统, 型号KJ的含义是 , N的含义是。

9、KJ78N监控系统网络结构为。

10、系统接地电阻不应大于Ώ。

11、模拟量传感器的稳定性应不小于d。

二、煤矿安全监控系统和网络中心应每个月对数据进行备份, 备份的数据介质保存时间应不少于年。

选择题（每题2分, 共20分）1.用程序关机的时候按桌面上的按钮（）A.我的电脑B.Internet ExplorerC.开始A、2、在电脑中, 平时的操作系统、办公软件、游戏软件等都存放在（）内存B.硬盘 C.网卡 D.光驱3.在Windows中窗口最大化的按钮是（）A. B. C.4、文献夹的建立过程, 下列哪个是对的的（）（1）单击鼠标右键（2）单击“新建”（3）鼠标指向要建立文献夹的位置（4）单击文献夹（5）命名A.(3)(1)(2)(4)(5)B.(2)(4)(5)(3)(1)C.(4)(2)(5)(3)(1)D.(3)(5)(1)(2)(4)5.关于计算机病毒的说法哪个是对的的（）A.计算机病毒是一种可以自我复制的程序B.计算机病毒是对人有危害C.消除计算机病毒用消毒剂即可D.计算机病毒可以使计算机霉变6.KJ78N系列中的开停传感器的型号是（）。

AQ6205－2006煤矿用电化学式一氧化碳传感器2006－05－26发布 2006－12－1实施151AQ6205－2006前言电化学式一氧化碳传感器是我国煤矿安全监控系统普遍采用的用于监测一氧化碳的仪器。

MT446-1995《煤矿用电化学式一氧化碳传感器技术条件》对规范此类传感器的设计、生产、检验起到了重要作用。

但随着相关技术的进步与发展，标准中的部分条款已不能满足要求，部分技术指标和试验方法也需要修正和补充。

本标准替代MT446-1995《煤矿用电化学式一氧化碳传感器技术条件》。

本标准由国家安全生产监督管理总局提出。

本标准由全国安全生产标准化技术委员会煤矿安全分技术委员会归口。

本标准起草单位：煤炭科学研究总院重庆分院、国家安全生产重庆矿用设备检测检验中心、煤炭科学研究总院抚顺分院。

本标准主要起草人：樊荣、于庆、杜文军、黄强、王涛、陈福民、李振新。

1 范围本标准规定了煤矿用电化学式一氧化碳传感器的技术要求、试验方法、检验规则、标志、包装、说明书、运输和贮存等。

本标准适用于煤矿井下环境监测中使用的电化学式一氧化碳传感器（以下简称传感器）。

2 规范性引用文件下列文件中的条款通过本标准引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB 191-2000 包装储运图示标志GB/T 2423.1-2001 电工电子产品环境试验第 2 部分：试验方法试验A：低温GB/T 2423.2-2001 电工电子产品环境试验第 2 部分：试验方法试验B：高温GB/T 2423.4-93 电工电子产品基本环境试验规程试验Db：交变湿热试验方法GB/T 2423.5-1995 电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击GB/T 2423.8-1995 电工电子产品环境试验第2部分：试验方法试验Ed：自由跌落GB/T 2423.10-1995 电工电子产品环境试验第 2 部分：试验方法试验 Fc 和导则：振动（正弦）GB 3836.1-2000 爆炸性气体环境用电气设备第1部分：通用要求GB 3836.4-2000 爆炸性气体环境用电气设备第4部分：本质安全型“i”GB 4208-93 外壳防护等级（IP代码）GB 9969.1-1998 工业产品使用说明书总则GB 10111-88 利用随机数骰子进行随机抽样的方法MT 210-90 煤矿通信、检测、控制用电工电子产品基本试验方法MT/T 772-1998 煤矿监控系统主要性能测试方法3术语和定义3.1 显示值 displayed value传感器显示的测量数值。

安全监控系统应急预案一、系统故障应急预案1、引发事故的隐患原因分析（1）由于地面监控室故障（软件、硬件或病毒感染）导致整个系统瘫痪。

（2）由于监测分站故障导致区域性信号无法正常监测。

（3）由于传感器、断电器等调校不准或故障导致无法正常监测，发生误报、漏报或闭锁误动作、不动作。

（4）由于传输线路短路、抽线或其他原因导致地面监控室无法监测、监控现场设备。

2、防范措施（1）传感器报警浓度、断电浓度、复电浓度和断电范围必须符合《煤矿安全规程》有关规定。

整定后的传感器非专职调校人员不得在井下拆卸或调整。

（2）安全监控系统地面主机部分专人专管、专机专用，严禁将主备机和服务器用作他用，严禁利用主备机和服务器上网或其他任何工作，系统必须备足相关备品、备件。

（3）安全监控设备的供电电源必须取自被控制开关的电源侧，严禁接在被控开关的负荷侧、拆除或改变与安全监控设备关联的电气设备的电源线及控制线、检修与安全监控设备关联的电气设备、需要安全监控设备停止运行时，须报告矿长、总工，并制定安全措施后方可进行。

（4）安全监控设备，每月至少进行一次调试、校正。

甲烷传感器每15天必须使用校准气样和空气样调校1次，每15天必须对甲烷超限断电功能进行测试。

（5）安全监控设备发生故障或停电检修时，必须及时处理，在故障期间必须具有安全措施。

（6）断电器必须按规定吊挂，电缆吊挂整齐，接线附件必须符合完好标准。

任何人不得以任何理由甩掉远动开关或甩掉控制线路。

（7）必须每天派人对所使用的断电器及闭锁开关进行检查，发现问题及时处理，禁止将闭锁开关的控制回路的保护装置甩掉，不准随便改变闭锁开关控制回路的电压电流参数，严禁不通过瓦斯断电器闭锁供电。

（8）瓦斯超限时，瓦斯断电器动作实现断电。

当瓦斯数值降至复电值时，必须用启动按钮复电，禁止采用其他方式复电。

（9）任何单位和个人不能任意改变安全监控的位置、中断监测设备的运行，不得损坏监测设备。

（10）安全监控系统的系统调整、地址修改由维护人员按矿安全生产要求进行，其他人一律不得擅自执行、调整。
