企业办公楼网络综合布线设计方案书二零一一年十一月二十日第一章一、国家、行业及地方设计标准和规范设计标准CECS 90：97 CECS 72：97 GB30511-2000 GB30512-2000 YD/T926.1-2001 YD/T926.2-2001 YD/T926.3-2001建筑与建筑群网络布线工程设计规范建筑与建筑群网络布线工程施工及验收规范建筑与建筑群综合布线系统工程设计规范建筑与建筑群综合布线系统工程施工和验收规范大楼通信综合布线系统第一部分总规范大楼通信综合布线系统第二部分综合布线用电缆光缆技术要求大楼通信综合布线系统第三部分综合布线用连接硬件技术要求二、国际技术设计标准和规范ISO/IEC 11801-2002 ETA/TIA-568A/B：1995 ETA/TIA 569ETA/TIA-606EIA/TIA-607ETA/TIA TSB67信息技术--用户建筑群的通用布缆商务建筑物电信布线标准电信通道和空间的商业大楼标准商务建筑物电信基础设施管理标准商业大楼接地/连接要求商务建筑物电信布线测试标准EN50173欧洲商务建筑电信布线标准三、本设计遵循的标准ISO11801国际建筑通用布线标准IEEE 100 BASE-T 100兆以太网IEEE 1000 BASE-T 1000兆以太网CITT ISDNIEEE 802.3 1000BASE-F IEEE 802.5 TOKEN RING 综合业务数据网络标准光纤分布数据接口（FDDI）标准网络标准四、设计、安装和验收规范中国民用建筑电气设计规范（JGJ/T16-92）智能建筑设计标准（EBD-03-95）工业企业通信设计规范（CECS 09:89）电气装置安装工程施工及验收规范（GBJ 23282）第二章项目要求根据企业办公大楼的特点和结构我们设计出如下的的综合布线图：数据网络系统、监控系统、闭路电视系统、电话通信系统、门禁系统等五个子系统的要求如下。
一．数据网络系统数据网络系统采用结构化分布式布线方案，满足以下系统性能要求：1、实用性：水平布线系统采用目前流行、满足数据应用要求、造价经济的超五类网络系列产品；垂直通讯主干采用六类网络系列产品。
达到经济实用的目的。
2、安全性：采用硬件和软件隔离技术，网络采用防火墙等软/硬件隔离技术，财务网与外网物理隔离，特别设置Internet工作站满足“网络银行”的需要。
3、4、5、6、7、开放性：采用标准接口，兼容国内外不同厂家的标准网络产品。
灵活性：垂直通讯主干和水平布线系统可以灵活实现结构化重组和拓展。
可靠性：高品质布线产品，通过相关标准测试与验证，提供5年以上质保。
先进性：主干采用六类系列产品，满足千兆要求；工作区信息点满足百兆要求，完全适应现在和未来的需要。
维护性:面板、配线架有明显标识，易于管理。
网络拓扑清晰,便于线路维护管理。
二．监控系统安全防范系统采用星型拓扑结构布线方案，按大楼的格局布防。
达到以下性能要求：1、实用性：采用造价合理、满足安防要求的安防系列产品，达到经济实用的目的。
2、安全性：线路隐蔽、设备隐蔽、实时录像、安全保护等措施达到系统安全的目的。
3、4、3、3、开放性：采用标准接口，兼容国内外不同厂家的标准安防系列产品。
可靠性：高品质安防系列产品，通过相关标准测试与验证，提供3年以上质保。
先进性：目前的安防产品满足系统要求，同时建议考虑使用IP网络安防系列产品适应未来的发展需要。
维护性：除探测设备和电池需要及时维护外，其余基本可以实现0维护管理三．闭路电视系统闭路电视系统采用树型结构化布线方案，分为主干和支路，拓扑结构清晰。
1、实用性：垂直通讯主干和水平布线系统采用目前流行的同轴屏蔽电缆、满足高速图象传输要求，经济实用。
2、开放性：采用标准接口，兼容国内外不同厂家的标准网络产品。
3、可靠性：成熟的高品质布线产品，通过相关标准测试与验证，提供5年以上质保。
4、维护性：拓扑清晰,便于线路维护管理和扩充。
四．语音电话系统语音电话系统采用结构化分布式布线方案，满足以下系统性能要求：1、实用性：垂直通讯主干和水平布线系统采用目前流行、满足高清晰语音要求、造价经济的超五类网络系列产品，经济实用。
2、3、4、5、6、开放性：采用标准接口，兼容国内外不同厂家的标准网络产品。
灵活性：灵活的电话号码组合和配置。
可靠性：高品质布线产品，通过相关标准测试与验证，提供5年以上质保。
先进性：采用集团交换机完全适应现在和未来的需要。
设置集团电话管理计算机满足安全方便管理的需要。
维护性：面板、配线架有明显标识，易于管理。
拓扑清晰,便于线路维护管理和电话号码配置。
五．门禁系统门禁系统采用星型拓扑结构布线方案，按房间分布。
达到以下性能要求：1、实用性：采用造价合理、满足安防要求的安防系列产品，达到经济实用的目的。
2、安全性：采用电控锁、读卡器等设备达到安全的目的。
3、可靠性：高品质安防产品，设置UPS电源加强可靠性。
4、先进性：目前的安防产品满足系统要求，同时建议考虑使用IP网络安防系列产品适应未来的发展需要。
5、维护性：除探测设备和电池需要及时维护外，其余基本可以实现0维护管理。
第三章系统设计一．数据网络系统企业办公大楼共有6层，根据对大楼的现场勘察，以及企业的需求分析，将在每层设置一台48口交换机，主机柜设在一层配电间。
另外公司内部交换机也放置在一层。
机柜间交换机通过六类双绞线按以太网1000Base-T连接，外部通过光纤进入一层主交换机，由该主交换机各层的2级交换机，再由2级交换机分别连接各信息点及工作区。
在1层还设置有两台服务器和两台主交换机, 分别为财务网服务器和企业OA服务器。
财务网服务器一台为财务部门提供信息服务，此服务器及网络与外网物理隔离，直接与1层的一台独立交换机相连，再由交换机连接财务部门与经理办公室。
企业OA服务器将为企业的ERP、WEB或FTP管理等提供服务，该服务器连接一楼的主干交换机。
1层的企业内部交换机用于连接各个部门，此交换机与网络也与外网物理隔离，用于企业内部的机密信息交换与传输。
二．监控系统监控系统可以采用模拟视频安防系统实现。
另外预留网络插座，为采用IP视频安防系统做备用。
安防系统主设备设在一层设备间,各楼层的摄像探头点通过线缆接入安防主设备。
安防监视主设备设在门卫室，为保安人员和公安人员分别提供图象监视和信息采集。
为便于保安人员监视操作和公安人员提取供图象信息，安防监视设备采用一套监视PC机、DVR以及电视墙实现。
垂直连接采用75-7同轴电缆连接各层，再由75-5同轴电缆水平连接各楼层电视信息点三．闭路电视系统在三层设备房间设置闭路电视光纤接入和信号放大设备，用于企业内部获取电视信息的需要。
闭路电视信号通过垂直线缆分别与各层分支器连接。
由楼层的分支器连接到一个四口分支器将电视信号分为四路，然后四路每路连接一个八口分支器，追号将信号分为32路，到达个工作区的电视信息点。
垂直连接采用75-7同轴电缆连接各五层，再由75-5同轴电缆水平连接各楼层电视信息点。
四．语音电话系统在一层主机柜设置两台集团电话交换机，分别用于企业内部办公和外部语音通讯。
外部语音电话系统通过光纤接入一层主机柜跳线架与集团电话交换机连接，集团电话交换机通过垂直线缆分别与各层电话跳线架连接。
集团内部交换机采用类似方式与各层电话跳线架连接。
各层电话跳线架通过超五类双绞线与的电话信息点相连。
附图：五．门禁系统门禁系统通过定制的门禁控制器实现。
门上设有出门按钮、门磁开关、电控锁、读卡器，由门禁控制器控制。
各层门禁控制器再与网络控制器相连。
网络控制器通过交换机与控制中心计算机相连。
门禁系统的电源要设有UPS以备在突然断电时还可使用。
第四章详细设计a)系统内容主要为：数据网络系统、监控系统、闭路电视系统、语音电话系统、门禁系统以及桥架和管路等。
b)技术指标选用设备的详细技术指标见《工程预算书》中“材料设备清单”中相关设备型号的技术指标。

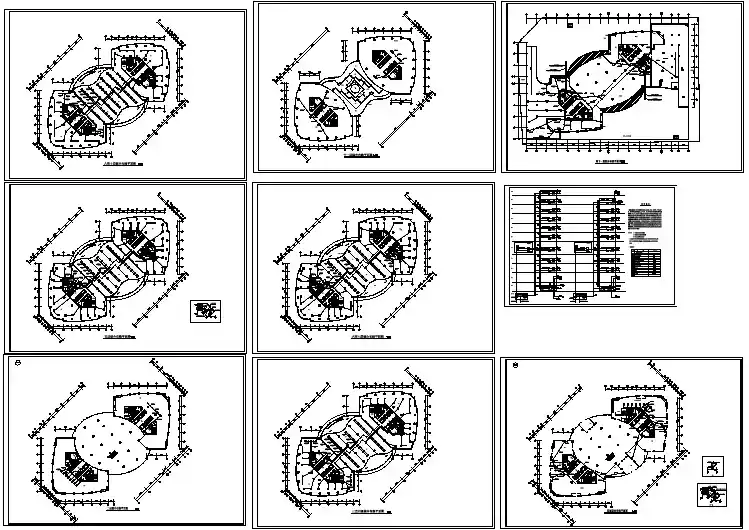

c)线路设计线路设计的详细内容见本项目《设计图册》。
d)施工设计主要施工步骤：1、打孔、开槽、铺设管道、桥架安装。
2、穿线、测线。
3、设备安装、端头制作。
4、先进行自检，没问题后进行验收。
e)安装设计统一考虑网络系统、闭路电视系统、电话通信系统、会议系统等内容。
统一设计、统一施工、统一管理、避免交叉施工。
避免重复劳动和设备占用。
安装设计的详细内容见本项目《施工设计》。
第五章工程内容和费用标准一、工程内容1、布线设计在完成布线方案设计并得到贵方确认后,我方需与有关建筑装饰施工方合作，完成建筑的管线确切部署设计或修正。
2、布线施工在布线过程中，我方除具体施工外，将实施技术性的指导和非技术的工程管理、协调。
3、线路测试工程完工后，将选用布线产品厂家认定的专用仪器对系统进行导通、接续测试和有关技术指标测试，并提交测试证明报告。
4、系统联调在系统的线路测试后，选择若干站点，对外部连接网络设备进行联通测试，并提供测试报告。
5、工程验收完成上述两项测试后，双方签字认定工程验收完毕,并携同布线产品公司完成工程保证体系。
6、文档验收后，我方将以文本方式，向贵方提供系统设计与方案配置、施工记录等在内的文档。
二、费用标准费用标准按双方商定的国家定额标准预算。
1、布线系统材料费包括：信息出口、水平、主干线缆、管理配线单元、跳线，安装线、工具及测试设备，2、系统配置设计费包括设计文档的费用。
3、工程督导、测试及系统保证（1）铜缆布线、配线架以及信息模块。
（2）铜缆测试和测试报告:各层各房间每个信息插座与配线架之间的铜缆测试，包括开、短路、异位、连通性测试等内容。
（3）系统开通服务为用户提供系统功能调试和开通服务。
（4）提供下列系统文档配线架与各房间信息插座对应表;铜缆测试报告;对贵单位提供1-2名管理人员的培训。
4、布线安装与施工费（1）布线系统的管道和线缆敷设；（2）布线的卡接、安装和缆线接续。
（3）各楼层分线箱的安装以及电缆的续接。
（4）计算机主机房电缆接续单元安装及电缆的接续。
（5）各层信息出口的安装和接续。
（6）安装与施工费按国家建筑部门的有关规定收取。
5、布线运行调试费按国家有关规定收取。
第六章系统造价11台湾三堡理线架1U 理线架台湾三堡个3085.002,550.00二、监控主要设备 12 高清 25 米安防摄像 头 帝视达 个 18 218.00 3,924.00 模拟摄像探头 龙视安 个 1 1,599.00 13 LS-5024E-S1,599.00 DVR 套 1 14 定制 8,000.00 电视墙 8,000.00 三、B 路电视主要设备6 YF-4034 个 秋叶原 15 20.00 120.00 2 口分支器 6 秋叶原 YF-4036 个 29.00 174.00 16 4 口分支器 秋叶原 24 个 YF-4038 60.00 17 1,440.008 口分支器 个 定制 1 2,000.00 18 2,000.00 B 路电视光接收机 四、电话语音主要设备个 康普 30 SYSTIMAX 100 对 80.00 19 2,400.00 110 跳线架 个 松下 2 500.00 KX-TES824CN PBX 1,000.00 20 电话交换机 PBX 五、门禁系统主要设备120 定制 个 450.00 54,000.00 21 门禁控制器 定制 1 个 1,000.00 1,000.00 22 网络控制器 个 APC BR10003 590.00 1,770.00 23 UPS 六、其他设备联想 台 5 3,000.00 15,000.00 24 操作用电脑 定制 2 个 300.00 600.00 25 配电箱 个 5 定制500.00 2,500.00 26 弱电标准机柜七、线缆与插座部分2.002,000.00 27 米 1000 定制 六芯室内单模光缆 10.00420.0028根光纤跳线42SC-SC ，2 芯 定制29 6 类非屏蔽双绞线6 类千兆普天天际305 米/箱 4 990.00 3,960.00 30 超 5 类非屏蔽双绞线 超五类 普天天际 305 米/箱 50 660.00 33,000.00 31 128 编 500 米 龙视安 500 米/卷 5 900.00 4,500.00 SYV-75-5 50 BJ0006 32 100 米/卷 秋叶原 290.00 14,500.00 SYWV-75-5 100 米/卷 50 33 QF8700b秋叶原 180.00 9,000.00 RVV2*0.5 400 34 五类模块 RJ45 模块 普天天纪 个 30.00 12,000.00 RJ45 模块 个 400 35 RJ11 模块 普天天纪 25.00 10,000.00 RJ11 模块 个 定制 10 36 光纤连接 50.00 500.00 光纤熔接 37 定制 20 尾纤连接30.00 条 600.00 尾纤八、主要材料30 苏州宏宇 只 50.00 38 1,500.00 钢制槽式桥架 200*100 5 50.00 250.00 苏州宏宇 只 39 钢制槽钢式桥架 200*100 三通 5 苏州宏宇 只 60.00 40 300.00 钢制槽钢式桥架变径三通 242 苏州宏宇 40.00 9,680.00 只 41 钢制槽式桥架 100*100 5 只 苏州宏宇 42 40.00 200.00 钢制槽钢式桥架 100*100 三通 5 苏州宏宇 只 43 300.00 60.00 钢制槽式桥架 100*100 弯通 50002.00 定制44 米10000 PVC 电工护套管 九、辅材260.00 个 1.30 45 6 类千兆 RJ45 水晶头 200 定制 0.3 46 150.00 个 超五类 RJ45 水晶头 500 定制 0.2 100.00 47 个 500 定制 RJ11 水晶头 6,000.00 1,500.00 4 48 套 定制 安装线缆用工具 1,000.00 1,000.00 49 定制 套 5 打线工具 2,000.00 2,000.00501套定制附件674,108.00合计二、项目预算（略）。
