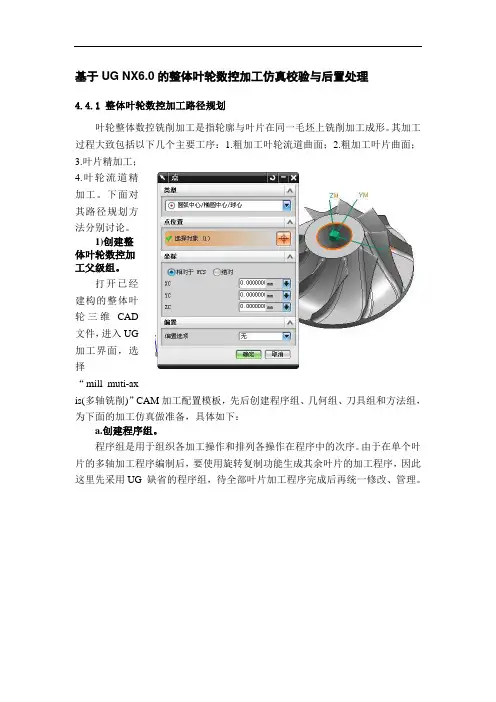

基于UG NX6.0的整体叶轮数控加工仿真校验与后置处理4.4.1 整体叶轮数控加工路径规划叶轮整体数控铣削加工是指轮廓与叶片在同一毛坯上铣削加工成形。
其加工过程大致包括以下几个主要工序:1.粗加工叶轮流道曲面;2.粗加工叶片曲面;3.叶片精加工;加工。
下面对其路径规划方法分别讨论。
1)创建整体叶轮数控加工父级组。
打开已经建构的整体叶轮三维CAD文件,进入UG加工界面,选择“mill_muti-axis(多轴铣削)”CAM加工配置模板,先后创建程序组、几何组、刀具组和方法组,为下面的加工仿真做准备,具体如下:a.创建程序组。
程序组是用于组织各加工操作和排列各操作在程序中的次序。
由于在单个叶片的多轴加工程序编制后,要使用旋转复制功能生成其余叶片的加工程序,因此这里先采用UG 缺省的程序组,待全部叶片加工程序完成后再统一修改、管理。
b.创建几何组。
在“导航器”中选择“几何视图”功能,进入几何视图工作界面,设置叶轮的圆柱圆心点为加工坐标系位置(双击MCS_MILL 在CSYS 状态下单击点对话框将捕捉类型设置为“圆弧中心/椭圆中心/球心”并将加工坐标系移至到圆心点),如图4.11所示;在铣削几何体中选择已经车削完成的回转体作为毛坯几何体,如图4.12所示c.创建刀具组根据前面已经确定的刀具类型和相关刀具参数,利用“创建刀具”功能,分别创建粗、精加工刀具,并且从内定库中检索刀具夹持器,创建刀具夹持器,本文中选取了库代号为“HLD001_00041”的刀具夹持器。
由于上一节中对刀具选择已作了比较详细的论述,这里不再重复,且此步的操作比较简单。
e.创建方法组由于叶片及流道曲面加工采用了表面积驱动方法,不便设置统一的加工余量、几何体的内外公差、切削步距和进行速度等参数,先选用内定的“METHOD ”加工方法,可根据需要再设置上述加工参数。
2)粗加工叶轮流道曲面通过可变轮廓铣程序控制驱动方法和刀具轴,根据叶轮流道曲面的加工要求创建多轴联动粗加工程序。

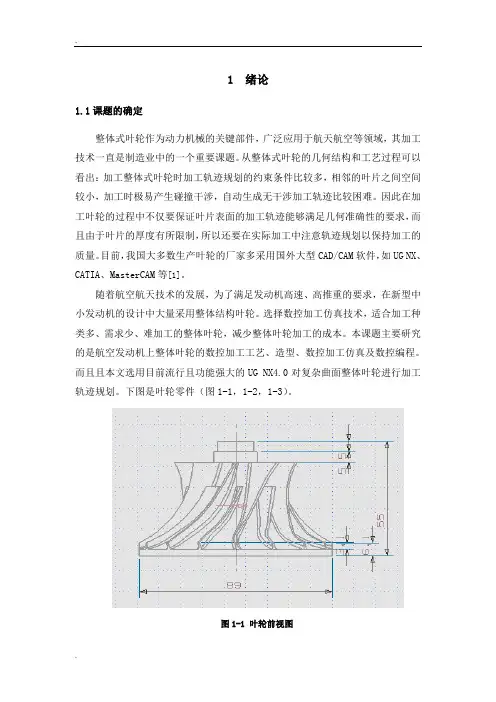

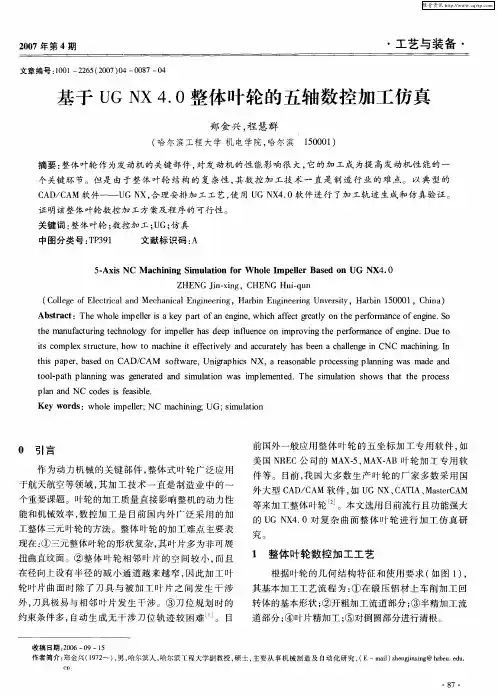

1 绪论1.1课题的确定整体式叶轮作为动力机械的关键部件,广泛应用于航天航空等领域,其加工技术一直是制造业中的一个重要课题。
从整体式叶轮的几何结构和工艺过程可以看出:加工整体式叶轮时加工轨迹规划的约束条件比较多,相邻的叶片之间空间较小,加工时极易产生碰撞干涉,自动生成无干涉加工轨迹比较困难。
因此在加工叶轮的过程中不仅要保证叶片表面的加工轨迹能够满足几何准确性的要求,而且由于叶片的厚度有所限制,所以还要在实际加工中注意轨迹规划以保持加工的质量。
目前,我国大多数生产叶轮的厂家多采用国外大型CAD/CAM软件,如UG NX、CATIA、MasterCAM等[1]。
随着航空航天技术的发展,为了满足发动机高速、高推重的要求,在新型中小发动机的设计中大量采用整体结构叶轮。
选择数控加工仿真技术,适合加工种类多、需求少、难加工的整体叶轮,减少整体叶轮加工的成本。
本课题主要研究的是航空发动机上整体叶轮的数控加工工艺、造型、数控加工仿真及数控编程。
而且且本文选用目前流行且功能强大的UG NX4.0对复杂曲面整体叶轮进行加工轨迹规划。
下图是叶轮零件(图1-1,1-2,1-3)。
图1-1 叶轮前视图图1-2叶轮俯视图图1-3 叶轮叶片之间的角度1.2国内(外)发展概况及现状的介绍通常在整体叶轮的设计图上给出的是叶片中性面上顶部和根部的两组数据点,包括顶部和根部的一系列离散数据点和对应点的叶片厚度值。
本课题采用B 样条方法对叶轮曲面进行造型。
整体结构叶轮(图1-4)的应用可使航空发动机推重比、工作效率、寿命及可靠性大大提高,因此在各类新型发动机及大推力火箭发动机中应用愈来愈多,其加工质量的优劣对发动机的性能有着决定性的影响,而其叶片的形状又是机械中最难加工的曲面构成的。
因此,整体叶轮的加工一直是机械加工中长期困扰工程技术人员的难题。
为了加工出合格的叶轮,人们想出了很多的办法。
由最初的铸造成型后修光,到后来的石蜡精密铸造,还有电火花加工等方法。

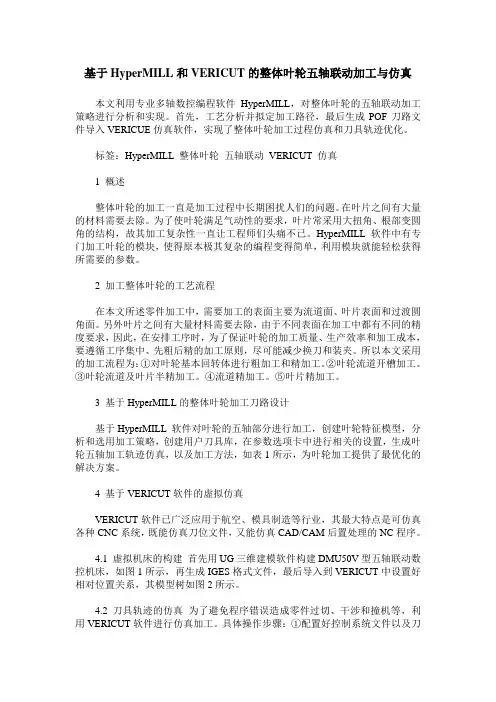

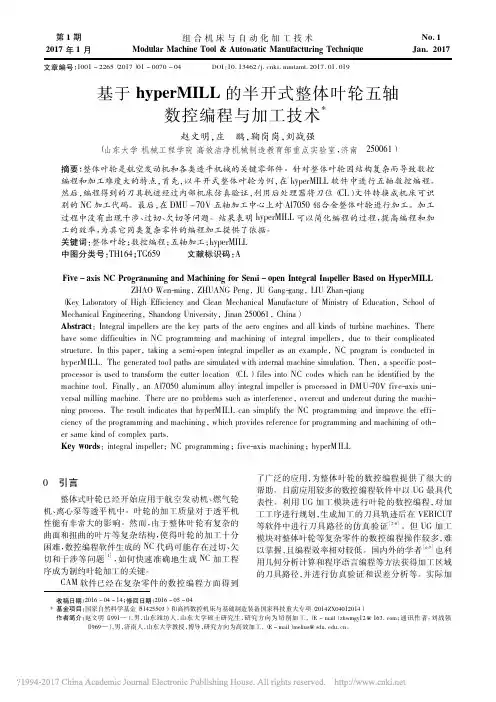

基于HyperMILL和VERICUT的整体叶轮五轴联动加工与仿真本文利用专业多轴数控编程软件HyperMILL,对整体叶轮的五轴联动加工策略进行分析和实现。
首先,工艺分析并拟定加工路径,最后生成POF刀路文件导入VERICUE仿真软件,实现了整体叶轮加工过程仿真和刀具轨迹优化。
标签:HyperMILL 整体叶轮五轴联动VERICUT 仿真1 概述整体叶轮的加工一直是加工过程中长期困扰人们的问题。
在叶片之间有大量的材料需要去除。
为了使叶轮满足气动性的要求,叶片常采用大扭角、根部变圆角的结构,故其加工复杂性一直让工程师们头痛不已。
HyperMILL软件中有专门加工叶轮的模块,使得原本极其复杂的编程变得简单,利用模块就能轻松获得所需要的参数。
2 加工整体叶轮的工艺流程在本文所述零件加工中,需要加工的表面主要为流道面、叶片表面和过渡圆角面。
另外叶片之间有大量材料需要去除,由于不同表面在加工中都有不同的精度要求,因此,在安排工序时,为了保证叶轮的加工质量、生产效率和加工成本,要遵循工序集中、先粗后精的加工原则,尽可能减少换刀和装夹。
所以本文采用的加工流程为:①对叶轮基本回转体进行粗加工和精加工。
②叶轮流道开槽加工。
③叶轮流道及叶片半精加工。
④流道精加工。
⑤叶片精加工。
3 基于HyperMILL的整体叶轮加工刀路设计基于HyperMILL 软件对叶轮的五轴部分进行加工,创建叶轮特征模型,分析和选用加工策略,创建用户刀具库,在参数选项卡中进行相关的设置,生成叶轮五轴加工轨迹仿真,以及加工方法,如表1所示,为叶轮加工提供了最优化的解决方案。
4 基于VERICUT软件的虚拟仿真VERICUT软件已广泛应用于航空、模具制造等行业,其最大特点是可仿真各种CNC系统,既能仿真刀位文件,又能仿真CAD/CAM后置处理的NC程序。
4.1 虚拟机床的构建首先用UG三维建模软件构建DMU50V型五轴联动数控机床,如图1所示,再生成IGES格式文件,最后导入到VERICUT中设置好相对位置关系,其模型树如图2所示。
整体叶轮的加工工艺
摘要:根据叶轮加工专业软件中NC 程序模块分类思路以及通用叶轮数控工艺的需求分析,在对某型叶轮进行五轴加工工艺编排过程中对此方法进行了工程试用,最后通过VIRICUT 加工仿真平台验证了叶轮工艺及特征分类方法的可行性和正确性。
关键词:叶轮;加工特征;加工模块
1 引言
随着航空发动机推重比的日益提高,在风扇与压气机中整体叶轮的结构得到越来越多的应用,其省去了连接用的榫头、榫槽,使零件数大为减少。
然而却带来单件结构复杂、刚性差、材料加工难度大、加工质量要求高,加工量大等一系列加工难点。
而且整体叶轮上的叶片往往由复杂的自由曲面经过三维扭曲组成,几何精度要求很高,因此对加工程序的编制提出了更高的要求。
如何快速地缩短我国叶轮加工工艺技术与发达国家的距离,研发我国自主版权的叶轮加工专业模块及软件,成为我国叶轮加工工艺技术研究中亟待解决的问题。
2 整体叶轮分类与CAD/CAM 系统结构
目前航空发动机技术中所采用的整体叶轮按结构形式分为开式与闭式两种构型,开式叶轮按照气流的运行方式又可分为轴流式叶轮与离心式叶轮。
对于压气机转子和风扇等具有复杂曲面叶片叶轮的制造通常采用五轴数控铣削加工的方式实现其精度要求,较为成熟的工艺主要有:精锻毛坯+精密数控铣削加工;焊接毛坯+精密数控铣削加工。
采用通用加工软件对整体叶轮进行精密数控铣削加工的CAD/CAM 系统,如图2 所示。
图2整体叶轮的通用CAD/CAM 系统
在通用加工软件中,首先根据叶轮图纸及型值点数据建立整体叶轮模型,之后对已有模型中的轮毂、流道、叶片等区域分别进行工艺编制和程序编写,并通过加工仿真验证程序的可行性,最后通过机床相应后置处理得到可以用于加工的NC 代码。
3 加工特征分类的整体叶轮加工工艺
3.1 加工刀具的选择
为了提高加工效率及保证刀具刚性,在叶轮的加工过程中应尽可能使用直径大的刀具。
通过UG 软件的距离分析功能可得被加工叶轮的叶片间距Lmin为8.2mm,为了保证半精加工余量δmax并为刀轴摆动角度预留空间,可以通过(1)式预估刀具直径,各参数定义,如图3所示。
式中:ɧ—叶片展长。
通过叶轮尺寸的已知参数可以确定并选取准5 的刀具对叶轮叶片主体进行粗加工和半精、精加工。
对R1的叶根圆角与流道精加工程序则分别选用准2与准3的圆锥铣刀。
图3叶轮叶片区域参数示意图
3.2 整体叶轮的特征加工编程
3.2.1 叶轮零件区域清除开粗插铣加工程序
开式叶轮机械加工过程中的叶轮加工程序是最大的去除工艺,所要求的机械性能要求由小直径铣刀片间距大小限制下的苛刻。
通用的整体叶轮开粗程序是粗略选取叶片间气流通道的中间位置,采用者为增大切削刚性,选择机床直线副运动形式,对流道空间的型腔特征从不同方向分别进行三轴加工。
然而以上两种方法,均不以叶片几何特征为算法参考,加工效果不稳定,无法保证叶片半精加工的余量均匀。
在本文中,通过UG/Open API编程接口,采用插铣加工的整个算法整体叶轮的加工过程,如图4所示。
最小二乘解确定轴空间矢量算法的切入铣刀位置由刀面刀的特征偏移离散值,从而使加工和后续加工余量分布,提高整体质量的暂时空白。
并介绍了一种铣削加工方法,可以有效地减小加工变形,减小工件的加工变形,提高挂工具的直径比,为整体叶轮的加工提供了一种解决方案。
图4叶轮零件区域清除开粗插铣加工刀轨
3.2.2 叶轮流道半精/精加工程序
叶轮加工高质量要求,不干扰可行的有限域,流道表面光洁度加工,需要选择合理的刀具尺寸和刀具的角度精度控制。
由于理论模型叶间距Lmin为8.2mm,叶根圆角为R1,为了完成切割面积最大齿根圆角和考虑刀具刚度、准流表面半精加工球头铣刀5选择,选3的准锥刀通道表面精加工。
刀轴摆角控制,当信道特征作为驱动表面,通过UG矢量插值插值驱动方式手动设置和调整的关键工具轨迹的刀轴矢量和线性插值方法的刀轴矢量的刀具位置,相邻刀位刀轴矢量平滑过渡。
最后,刀具路径的全局干涉检查和设置安全检查距离为
0.05mm,干涉的边界是避免加工刀具路径。
优化后的叶轮表面精加工工具导轨,如图5所示。
图5叶轮流道精加工刀轨
3.2.3 叶片精加工程序
整体叶轮上的叶片往往由复杂的自由曲面经过三维扭曲组成,几何精度要求很高,而且由于整体叶轮的高温高压的恶劣工作环境,往往叶轮毛坯材料属于难加工材料。
所以对整体叶轮叶片的特征处理,不仅要规划和准确的和光顺优化叶片加工程序的编写,还需要加工的切削参数进行了优化,以提高加工表面质量和加工效率。
为了提高刚性零件的加工特性。
在铣削加工叶轮区域清晰的模块完成,随后叶片精加工程序预留1.5mm制服津贴,准5球头铣刀刀片的加工精度,调整刀轴矢量与角θ叶片几何特性控制和实时性,避免在插值和整体叶轮的加工刀具位置全局刀具干涉。
在光顺刀轨端程序,提高加工表面质量。
如图6所示,为该型叶轮的特殊要求,空白,需要叶片精加工程序段,0%至48%叶的特点,45%到90%,88%和100%进行精加工,采用准2球头铣刀精加工面积的88%和100%,转轮叶片的铁路连接过渡到叶根圆角R1之间叶片特征。
图6叶轮叶片精加工分段刀轨
4 加工过程仿真与验证
为提高整体叶轮的加工程序组,与给定的机器和模具的组,在VERICUT平台和加工程序加工过程的可行性进行了验证。
如图7所示,完成6套整体叶轮的加工特征的加工组时的仿真结果,为一个单一的加工特征设置仿真加工时间约0.8H。
加工后的模型与叶轮理论模型对比,叶片型面各处误差均小于0.05mm,符合叶轮零件精度要求。
图7叶轮加工程序组仿真结果
5 结论
本文从对外加工叶轮的叶轮数控加工程序模块分类思想和一般叶轮数控加工中引入思想编程块的过程一定型叶轮的五轴数控加工工艺安排需求分析软件的总结,形成一套完整的叶轮加工方法。
最后,通过viricut平台下的仿真结果的处理、验证过程和模块划分的叶轮的方法的可行性和正确性。
参考文献
[1]陈光. 新型发动机的一些新颖结构[J]. 航空发动机,2011(1):3~10
[2]任军学. 整体叶盘数控加工技术研究[J]. 航空学报.,2013,25(2):205~208
[3]陈皓辉,刘华明,李刚,孙春华. 复杂曲面叶轮 CAD/CAM 一体化系统开发[J]. 航天制造技术,2013(2):26~29
[4]李群,陈五一,单鹏,宋放之. 基于 UG 的复杂曲面叶轮三维造型及五轴数控加工技术研究[J]. 航天制造技术,2009(4):40~44。
