《消防给水系统》

《消防给水系统》

3.4 建筑消防给水系统
(4) 超过7层的单元式住宅楼、超过6层的塔式 住宅、通廊式住宅、底层设有商店的单元式住宅等；
(5) 超过5层或体积超过10 000m3的其他民用 建筑；
(6) 国家级文物保护单位的重点砖木或木结构 的古建筑。
整理课件
3.4 建筑消防给水系统
（二）消火栓给水系统的组成
室内消火栓给水系统一般由水枪、水带、 消火栓、消防管道、消防水池、高位水箱、 水泵接合器和增压水泵等组成。
2、仅设水箱的消火栓供水方式 当室外给水管网的压力变化较大，但其
水量能满足室内用水的要求时，可采用此种 供水方式。
整理课件
设水箱的消火栓供水方式 整理课件
3.4 建筑消防给水系统
3、设有消防水泵和水箱的消火栓供水方式 当室外给水管网的压力经常不能满足室
内消火栓系统所需的水量和水压的要求时， 宜采用此种供水方式。
❖ 低层建筑室内消火栓系统是指9层及9层以下 的住宅建筑、高度在24m以下的其他民用建 筑和高度不超过24m的厂房、车库以及单层 公共建筑的室内消火栓消防系统。
❖ 高层建筑室内消火栓系统是指10层及10层以 上的住宅建筑、高度在24m以上的其他民用 建筑和工业建筑的室内消火栓消防系统。
整理课件
3.4 建筑消防给水系统
整理课件
3.4 建筑消防给水系统
1 消火栓设备
消火栓设备由水枪、水带和消火栓组成，均安装 于消火栓箱内。
整理课件
3.4 建筑消防给水系统
整理课件
3.4 建筑消防给水系统
消火栓箱示意图
整理课件
3.4 建筑消防给水系统
消火栓： 消火栓均为内扣式接口的球形阀式龙头，有单
出口和双出口之分。双出口消火栓直径为65mm，单 出口消火栓直径有50mm和65mm两种。

《建筑消防工程》第3章：室外消火栓系统课件图文介绍

《建筑消防工程》第3章：室外消火栓系统课件图文介绍
走廊，可不计入建筑体积；
3.1.3 室外消防用水量
➢ 注意问题：
（5）成组布置的建筑物应按消火栓设计流量较大的相邻两座建 筑物的体积之和确定；
（6）国家级文物保护单位的重点砖木和木结构的建筑物，其室 外消火栓设计流量应按三级耐火等级民用建筑消火栓设计流量 确定；
（7）单座建筑的总建筑面积大于50万m2时，建筑物室外消火栓 设计流量应按表3-3的规定的最大值增加一倍。
消防水源
（1）市政给水管网 （2）消防水池 （3）天然水源
3.1.1 系统组成
室外消防给水管网
可与消防给水系统合用的生活、生产用水的室外给水管网。 需满足灭火时消防用水量和压力的相关要求。
室外消火栓
安装在室外消防给水管网上的取水设施，有地下式和地上 式两种。
3.1.2 系统分类
室外高压消防给水系统
3.1.7 室外消防系统设计实例
（1）室外消防用水量的确定
由于该小区的3栋建筑均为住宅楼，其室外消火栓设计流量为 15L/s。
（2）室外管网设计
因小区市政管网常年所能提供的水压为0.24MPa，满足室外消 防给水管网平时运行工作压力不应小于0.14 MPa的要求，所以 室外消防给水系统可采用低压消防给水系统。室外给水管网宜 布置成环状。确定出给水环状管网和引入管的管径DN＝ 150mm（按室外消防用水量进行校核）。
两种做法： （1）设稳压设施的室外临时高压消防给水系统； （2）设高位消防水箱稳压的室外临时高压消防给水系统
室外临时高压消防给水系统
（1）设稳压设施的室外临时高压消防给水系统 平时：管网的充水和压力由稳压泵维持。稳压泵的启泵压力应
保证最不利消火栓口处的静压不小于0.15MPa。 火灾：在最不利消火栓口处的静压降至0.10MPa之前，由稳压

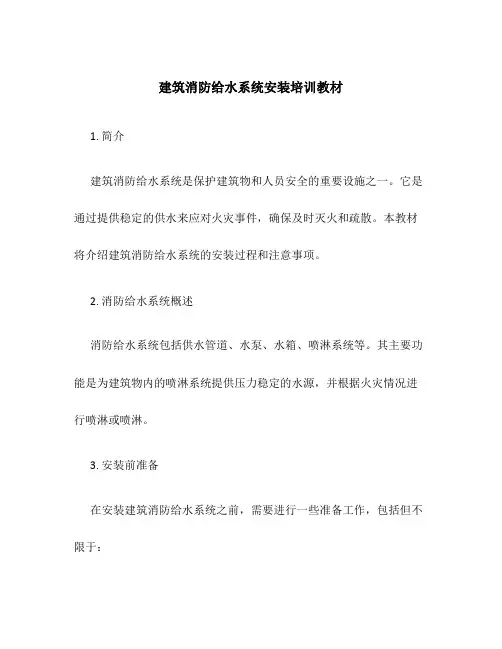

建筑消防给水系统安装培训教材

建筑消防给水系统安装培训教材

建筑消防给水系统安装培训教材1. 简介建筑消防给水系统是保护建筑物和人员安全的重要设施之一。

它是通过提供稳定的供水来应对火灾事件，确保及时灭火和疏散。

本教材将介绍建筑消防给水系统的安装过程和注意事项。

2. 消防给水系统概述消防给水系统包括供水管道、水泵、水箱、喷淋系统等。

其主要功能是为建筑物内的喷淋系统提供压力稳定的水源，并根据火灾情况进行喷淋或喷淋。

3. 安装前准备在安装建筑消防给水系统之前，需要进行一些准备工作，包括但不限于：•确定消防给水系统的设计方案•调查建筑物的消防水源供应情况•获取安装所需的材料和设备•安排合适的人员进行安装和培训4. 安装步骤4.1 设计规划在进行安装之前，需要根据建筑物的布局和用途，设计合适的消防给水系统。

这需要考虑到以下因素：•建筑物的高度和面积•消防水箱和水泵的容量•安装点和管道布局•灭火系统和喷淋系统的需求4.2 安装材料准备在进行安装之前，需要准备所需的材料和设备，包括但不限于：•管道和管件：根据设计方案选择适当的管道和管件•水泵和水箱：根据建筑物需求选择合适的水泵和水箱•控制阀和阀门：确保管路的控制和调节4.3 管道安装在进行管道安装之前，需要确定安装位置和走向。

确保管道连通和紧固，并根据需要进行支撑和固定，防止振动和破裂。

4.4 设备安装安装水泵和水箱等消防设备时，需要按照制造商的指导进行操作，并确保设备安全和稳定。

4.5 系统调试完成管道和设备的安装后，需要进行系统调试，检查管道连接是否正常、设备运行是否正常，并测试喷淋系统的工作状态。

5. 安装注意事项在进行建筑消防给水系统的安装过程中，需要注意以下事项：•遵守相关的消防法规和标准•确保材料的质量和适用性•选择适当的安装位置和走向•确保设备的正确安装和调试•确保系统的可靠性和稳定性6. 培训内容在完成建筑消防给水系统的安装后，需要进行培训，以确保相关人员能够正确使用和维护系统。

培训内容应包括：•灭火系统和喷淋系统的操作和使用方法•消防给水系统的维护和保养•火灾控制和疏散的基本知识•紧急情况下的应急措施7. 结论通过本教材，我们对建筑消防给水系统的安装过程和注意事项有了更深入的了解。

建筑给排水及消防工程系统教学课件第3章

建筑给排水及消防工程系统教学课件第3章

注意事项：
a 多在靠近卫生间的地方设置，尽量隐蔽， 不宜设在人们经常活动之处；
b 化粪池外壁距建筑物外墙不宜小于5m， 不得影响建筑物基础；
c 化粪池距地下水取水构筑物不得小于 30m。
2 隔油池/隔油器
公共食堂和饮食业排水含有植物油和动物油脂， 厨房洗涤废水含油量可高达750mg/L 。
当含油量超过400mg/L时，随着水温下降，油 脂颗粒逐渐凝固粘附于管壁上，减小管道过水断面， 容易引起排水管道堵塞。 隔油设施处理原理：油脂上浮，人工或机械清除
40 50 75 100 100
通 气 立 管 长 度 在 50m 以 上 时 ， 其 管 径 应与排水立管管径相同。
伸顶通气管管径宜与排水立管管径相同。但 在最冷月平均气温低于-13℃的地区，应在室内 平顶或吊顶以下0.3m处将管径放大一级。
4 提升设备
污水不能以重力流排入室外检查井时， 需设污水提升设备。
排水沟→集水坑→提升泵 ➢ 民用建筑的地下室 ➢ 人防建筑物 ➢ 高层建筑地下技术层 ➢ 某些工厂车间的地下室 ➢ 地铁卫生间
5 污水局部处理构筑物
隔油池 食堂、餐厅的含油污水应经除油装置 处理后方许排入污水管道。
降温池 温度高于40℃的排水（考虑热量回收 利用后）排入城镇排水管道之前应降温。
至室外
2 建筑排水系统的选择
考虑因素：
(1) 污、废水性质及排放量； (2) 室外排水体制； (3) 污、废水综合利用的可能性及处理要求； (4) 建筑物使用性质及卫生要求等。
建筑物在下列情况宜采用生活污水与生 活废水分流的排水系统：
(1) 建筑物使用性质对卫生标准要求较高； (2) 生活污水需经化粪池处理后才能排入市政
断续非均匀流、水气两相流 三个阶段 • 附壁螺旋流 排水量较小，管内气压稳定； • 水膜流 流量继续增加，气压波动； • 水塞流 气压波动剧烈，水封破坏，排水系

建筑消防给水系统

建筑消防给水系统

建筑消防给水系统工业与民用建筑物，都存在一定程度的火灾险情，为此应按有关规范配备消防设备，减少火灾损失，保障人民生命财产安全。

高层建筑的火灾危险性远远高于低层建筑，高层建筑消防应完全立足于自救，且以室内消防给水设备灭火为主。

第一节建筑消防给水系统的分工建筑消防给水系统可分为室外消防给水系统和室内消防给水系统，它们之间有明确的消防职能范围，承担不同的消防任务，又有紧密的衔接性、配合和协同工作关系。

一、室外消防给水系统1.消防用水量计算（1）市、居住区室外消防用水量。

消防用水量与城市人口数量、建筑密度和建筑物的规模有关。

随着城市人口数量的增加，建筑密度、建筑规模的增加，灭火难度相应提高，导致一次消防用水量增大。

我国大多数城市消防队第一次出动到达火场，常出两支19mm水枪扑救初期火灾，每支水枪的平均出水量在5L/s以上，因此，室外消防用水量的起点流量不应小于10L/s，并以100L/s作为一次消防用水量的上限值基本能满足城镇要求，其室外消防用水量为同一时间内的火灾次数和一次灭火用水量的乘积，一般情况下由市政管网供应，超出上述上限用水量时，采用贮水池解决。

同一时间内的火灾次数和一次灭火用水量不应小于表2-1的规定。

表2-1 城镇、居住区室外消防用水量（2）工厂、仓库和民用建筑的室外消防用水量。

工厂、仓库和民用建筑的室外消防用水量应按同一时间火灾次数和一次灭火用水量确定，见表2-2和表2-3。

表2-2 建筑物的室外消火栓一次灭火用水量L/s表2-3 同一时间的火灾次数表①工厂、仓库和民用建筑在同一时间内的火灾次数不应小于表2-3的规定。

②建筑物的室外消火栓用水量，不应小于表2-2的规定。

③一个单位有泡沫设备、带架水枪、自动喷水灭火设备，以及其他消防用水设备时，其消防用水量，应为将上述设备所需的全部消防用水量加上表2-2规定的室外消火栓用水量的50%，但采用的水量不应小于表2-2的规定。

2.室外消防管道室外消防给水管道可采用高压管道、临时高压管道和低压管道。

建筑消防给排水—消火栓系统PPT培训课件

建筑消防给排水—消火栓系统PPT培训课件

室外消火栓 作用：室外消防栓可用于消防车取水。
室外地上式消火栓应有一个 DN100mm或150mm的栓口和两 个 DN65mm的栓口。
室外地下式消火栓应有 DN100mm的栓口和 DN65mm的栓口各一个。
2、室内消火栓系统
（1）系统组成 由消防水池、消防泵、管网、消火栓箱（由室内
消火栓、水带、水枪、报警按钮等组成）、消防软管 卷盘、高位水箱、水泵接合器和管道附件等组成。
室外消防给水不论采用高压、临时高压给水系统 还是低压消防给水系统，若生产、生活和消防给水 管道系统合并时，生活、生产用水量按最大日最大 时流量计算，消防用水量应按最大秒流量计算，确 保消防用水量。
（4）系统主要组成
由消防泵或高位消防水池、管网、室外消火栓 和管道附件等组成。
（5）设置要求
建筑的低压室外消防给水系统可与生产、生活给水 管道系统合并。合并的给水管道系统，当生产、生活 用水达到最大小时用水量时（淋浴用水量可按15%计 算，浇洒及洗刷用水量可不计算在内），仍应保证全 部消防用水量。如不引起生产事故，生产用水可作为 消防用水，但生产用水转为消防用水的阀门不应超过2 个。该阀门应设置在易于操作的场所，并应有明显标 志。
人数 (万人)
同一时间内 的火灾次数
(次)
一次灭火用 水量(L/s)
≤1.0
1
10
≤2.5
1
15
≤5.0
2
25
≤10.0
2
35
≤20.0
2
45
≤30.0
2
55
人数 (万人)
同一时间内 的火灾次数
(次)
一次灭火 用水量 (L/s)
≤40.0
2
65

第3章 建筑消防给水系统-自喷

第3章 建筑消防给水系统-自喷

7．水泵接合器的设置 ．
每个水泵接合器的流量宜按10～ 计算。 每个水泵接合器的流量宜按 ～15L/s计算。 计算
3-4 自动喷水灭火系统的计算
一、设计计算要求
1．设计基本参数 ．
民用建筑和工业厂房设计基本数据
火灾危险等级 轻危险级 中危险级 严重危险 级 Ⅰ级 Ⅱ级 Ⅰ级 喷水强度/ 作用面积/ 喷头工作压力/ 喷水强度 作用面积 喷头工作压力 2） m2 MPa L/（min·m （ 4 6 8 12 260 0.1 160 0.1
6．水箱的设置 ．
临时高压自动喷水灭火系统，应设高位消防水箱。 临时高压自动喷水灭火系统，应设高位消防水箱。 建筑高度不超过24m，并按轻或中危险级设置湿式、干式 ，并按轻或中危险级设置湿式、 建筑高度不超过 或预作用系统时，如设高位水箱确有困难，应采用5L/s流 或预作用系统时，如设高位水箱确有困难，应采用 流 量的气压给水设备供给l0min初期用水量。 初期用水量 量的气压给水设备供给 初期用水量。 消防水箱的出水管，应设止回阀， 消防水箱的出水管，应设止回阀，并应与报警阀入口前管 道连接；轻危险级、中危险级场所的系统 管径不应小于 场所的系统， 道连接；轻危险级、中危险级场所的系统，管径不应小于 80 mm，严重危险级和仓库危险级不应小于 。 ，严重危险级和仓库危险级不应小于100mm。
5．水泵设置 ．
系统应设独立的供水泵，并应按 用 备或 备或2用 备设置； 系统应设独立的供水泵，并应按1用1备或 用1备设置； 水泵应采用自灌式吸水方式， 水泵应采用自灌式吸水方式，每组供水泵的吸水管不应少 自灌式吸水方式 于2根； 根 报警阀入口前设置环状管道的系统，每组供水泵的出水管 报警阀入口前设置环状管道的系统，每组供水泵的出水管 环状管道的系统 不应少于2根 不应少于 根； 供水泵的吸水管应设控制阀；出水管应设控制阀、止回阀、 供水泵的吸水管应设控制阀；出水管应设控制阀、止回阀、 压力表和直径不小于 不小于65mm的试水阀。 的试水阀。 压力表和直径不小于 的试水阀

消防给水及消火栓系统技术规范教材

消防给水及消火栓系统技术规范教材
章节副标题
消火栓系统的分类
按用途分类：室内消火栓系统、室外消火栓系统 按设置场所分类：城市消火栓系统、工厂消火栓系统、农村消火栓系统 按水压分类：高压消火栓系统、临时高压消火栓系统、低压消火栓系统 按供水范围分类：区域集中消火栓系统、独立分散消火栓系统
消火栓系统的设计原则
确保安全可靠： 消火栓系统的设 计应满足消防安 全要求，具备可 靠的灭火能力， 能够在火灾发生 时及时有效地控 制火势。
添加标题
添加标题
添加标题
添加标题
水泵：应选用高效、低噪音的水 泵，并设置备用泵，确保供水压 力和流量满足要求

增压设施：对于高层建筑等需要 增加供水压力的场所，应设置增 压设施，如增压泵、气压罐等
消防给水系统的水压和水量要求
消防给水系统的水压要求：根据建筑高度、消防设备等因素确定，需满足消防设备用水需求，保 证水压稳定。
THEME TEMPLATE
感谢观看
施工时应与各专业工种密切配合，确保消防给水及消火栓系统与其他设施的协调性。
消防给水及消火栓系统的验收程序和标准
验收程序：按照施工图纸和合同 约定进行验收，包括水压试验、 消防泵房调试等环节
验收要求：确保系统正常运行， 无渗漏、无故障，符合设计要求 和合同约定
添加标题
添加标题
添加标题
添加标题
验收标准：符合国家相关消防规 范和标准，包括管材、阀门、水 泵等设备的规格、型号、质量等
符合规范标准： 消火栓系统的设 计应遵循国家相 关消防规范和标 准，确保系统的 合规性和可靠性。
灵活适应：消火 栓系统的设计应 具备灵活性，能 够适应不同的建 筑结构和火灾场 景，满足各种灭 火需求。
经济合理：消火 栓系统的设计应 充分考虑经济效 益，在满足消防 安全要求的前提 下，合理选用设 备、材料和控制 方式，降低工程 造价和维护成本。

建筑消防设备工程-第3章-室内消防给水工程

建筑消防设备工程-第3章-室内消防给水工程
条件：任何时间内，室外 给水管网提供的水量和水 压均能满足室内消火栓给 水系统所需的水量、水压 的要求（即H室外>H室内， Q室外>Q室内），优先采 用这种方式。
查。 流速应严格控制：消火栓系统不大于2.5m/s，
自喷系统不大于5.0m/s。
c)减压孔板
减压孔板是具有无毛刺 面中心孔的黄铜板，中心 孔径在Φ33-50mm之间， 水流通过减压孔板产生较 大的局部阻力损失而起到 降压的作用。减压孔板装 于需减压的消火栓前。
第3章 室内消火栓系统
第3章 室内消火栓系统
现行规范要求：消防水箱不能与生活水箱合建。

消防水箱贮水量
第3章 室内消火栓系统
低层：10min的室内消防用水量；当室内消防 用水量不超过25L/s时，经计算水箱消防 贮水量超过12m3，仍可采用12m3；当室 内消防用水量超过25L/s时，经计算水箱 消防贮水量超过18m3，仍可采用18m3
高层：一类公共建筑不小于18 m3，二类公共 建筑和一类居住建筑不小于12 m3，二 类居住建筑不小于6 m3。
c)气压给水设备
常设置在建筑物屋顶水箱 层内，由气压罐与匹配的水 泵同时作用，维持消防系统 的压力。
当气压给水设备所提供的 压力不能满足管网要求时， 消防主泵启动，气压给水设 备起增压和稳压的作用。
第3章 室内消火栓系统
水泵流量：小于1L/s（对自喷系统）或5L/s （对 消火栓系统）
水泵扬程：保证系统最不利点的压力满足消防要 求外，同时考虑气压罐本身的压力要求
可将减压阀看成一个可自动调节孔径 的减压孔板： 当减压阀后无用水时，减压阀流量 为零，减压阀出口处压力上升，活塞 两端所受静水压作用力平衡，活塞处 于上端，并通过密封件与导流盖接触， 阻击进口高压向出口低压传递压力， 此时为减静压； 当减压阀后有用户用水，此时出口 端压力减少，活塞下降，水流经过， 但由于缝隙小，水流将产生极大的阻 力，造成动压的下降。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

组成部分2. 消防管道
建筑物内消防管道是否与其他给水系统合 用或独立设置，应根据建筑物的性质和使 用要求经技术经济比较后确定。 包括：消防干管、消防立管和消火栓短支管
组成部分3. 水泵接合器
水泵接合器安装示意图
组成部分4. 消防水箱
水箱的设置要求：
• 为确保其自动供水的可靠性，应采用重力 自流供水方式；
• 两种；双出口 • 均为65mm，当 • 水枪最小流量小 • 于5L/S时选用 • 50mm的消火栓 • 当最小流量不小 • 于5L/S时应选用 • 65mm的消火栓。
地上式消火栓（1个直径为150mm或100mm和2个
直径为65mm的栓口）
地下式消火栓（100mm和65mm的栓口各一个）
消防卷盘（消防水喉）
• 根据消防登高设备的工作高度和消防车的供水高 度，我国高层建筑的起始线为建筑高度24米，住 宅建筑层数为10层。
高层民用建筑分类
5.2 室内消火栓给水系统
5.2.1 室内消火栓系统的组成
消防水箱 生活用水
单向阀
屋顶消火栓
市 政 管 网
进户管 消防水池
室内消火栓 室外消火栓
水泵接合器 消防水泵
同层内任何部位。 c.消火栓口距地面安装高度为1.1m，拴口宜向下或
与墙面垂直安装。为保证及时灭火，每消火栓处 应设置直接启动消防水泵按钮或报警信号装置。
量、水压要求。
3. 水箱水泵联合给水方式
适用条件： a. 外网经常不能满足建筑物消火栓系统的水压水
量要求，也不能确保向高位水箱供水。 b. 系统需外援供水时，可借助室外消防车经水泵
接合器向建筑消火栓给水系统加压供水。 c. 室外给水管网为枝状或只有一条进水管时，消
防给水系统中均需设置消防贮水池，储备火灾 延续时间内的消防用水量。
b. 当地部门不允许消防水泵直接从外网抽水。
c. 高层建筑中由于楼高，消防管道上、下部 的压差很大，当消火栓处最大压力超过 0.8MPa时，必须分区供水。
5.2.3 室内消防用水量及水压
1.消火栓栓口所需压力
H xh
hd
Hq
Hk
Az Ld qx2h
qx2h B
Hk
Hxh —— 消火栓口处所需水压，kPa ；
hd —— 水带的水头损失，kPa ；
Hk —— 消火栓栓口局部水头损失，按20kPa计算。
Hq —— 水枪喷嘴处的水压。
qxh —— 消火栓射流出水量，L/S ；
Az —— 水带阻力系数；
Ld —— 水带长度，m ；
B —— 水流特性系数；
2.水枪充实水柱长度 消火栓设备的水枪射流灭火，需求有一定
第5章 建筑消防给水系统
5.1.1 高、低层建筑的划分
• 民用建筑根据高度或建筑层数分为高层建筑和低 层建筑。高层建筑和低层建筑的划分主要取决于 扑救火灾时消防设备的登高工作高度和消防车的 供水高度。
• 对于高层建筑而言,因我国目前登高消防车的最大 工作高度约为24米，可扑救建筑高度在24米以下 的建筑物火灾。大多数通用消防车直接从室外消 防管道或消防水池抽水的灭火高度也近似为24米。
• 由小口径室内消火栓（口径为25mm或32mm）、 输水胶管（内径19mm）、小口径开关水枪（喷 嘴口径为6.8mm或9mm）和转盘配套组成，长 度20～40m的胶管卷绕在由摇
• 臂支撑并可旋转的 • 转盘上，胶管一头 • 与小口径消火栓连 • 接，另一头连接小 • 口径水枪，整套消 • 防卷盘与普通消火 • 栓共放在组合型消 • 防箱内或单独放置 • 在专用消防箱内。
市
政
进户管
管 网
• 组成部分1. 消火栓灭火设备
水枪和水带
•
作用：收缩水流，增大流速
•
喷嘴口径：13、16、19mm
• 水带一端连接水枪，一端 • 连接室内消火栓，口径分 • 50和65mm，长度有15、 • 20、25、30米四种规格。
箱式消火栓
室内消火栓
• 分单出口和双出口两种形式，单出口消火栓口径有 50mm和65mm
强度的密实水流才能有效地扑灭火灾。 水枪充实水柱长度应大于7m，小于15m。 从水枪喷嘴算起，有75%～90%水量穿过直
径26mm～38mm圆环处的射流水柱长度称为 充实水柱长度。
5.2.4 消火栓布置与水力计算
1.消火栓布置 a.建筑高≤24m，体积≤5000m3的库房，应保证有
一支水枪的充实水柱到达同层内任何部位。 b.其他民用建筑应保证有2支水枪的充实水柱达到
4. 分区给水方式
1.设置特点: 室外给水管网向低区和高位水箱 供水箱内贮存10 min消防水量。
2.高区火灾初起时:由水箱向高区消火栓给水 系统水;
3.当水泵启动后:由水泵向高区消火栓给水系 统供水灭火。
4.低区灭火:水量、水压由外网保证。
分区供水方式适用条件：
a. 外网仅能满足低区建筑消火栓给水系统的 水量水压要求，不满足高区灭火的水量、 水压要求。
• 消防水箱宜与生活（或生产）高位水箱合 用，以保持箱内贮水经常流动、防止水质 变坏；
• 水箱的安装高度应满足室内最不利点消火 栓所需的水压要求，且应贮存有室内 10min的消防水量。
组成部分5. 消防水池
适用条件：用于无室外消防水源情况下，贮 存火灾持续时间内的室内消防用水量。
设置：可设于室外地下或地面上，也可设在 室内地下室，或与室内游泳池、水景水池 兼用。
• 消防水池要求： 消防水池应设有水位控制阀的进水管和
溢水管、通气管、泄水管、出水管及水位 指示器等附属装置。根据各种用水系统的 供水水质要求是否一致，可将消防水池与 生活或生产贮水池合用，也可单独设置。
5.2.2 消火栓给水系统的给水方式
1. 无水箱水泵的直接给水方式
适用条件：室外给水管网提供的水量和 水压，在任何时候均能满足室内消火 栓给水系统所需的水量、水压要求时采 用。 优点：简单、经济
•
消防—生活共用给水方式
• 1.外管网 2.室内管网 3.消火栓及立管 4.给水立管及支管
2. 单设水箱的给水方式
1.供水特点：由室外给水管网向水箱供水， 箱内贮存10min消防用水量。
火灾初期：由水箱向消火栓给水系统供水； 火灾延续：可由室外消防车通过水泵接合器
向消火栓给水系统加压供水。 2.适用条件：外网水压变化较大。 用水量小时：水压升高能向高位水箱供水 用水量大时：不能满足建筑消火栓系统的水
