AD软件导出BOM步骤
- 格式:docx
- 大小:7.44 KB
- 文档页数:1


在All Columns (所有参数项)栏中选择要显示的参数项( show ,显示),这也是要导出的内容。
菜单 reports->Bill of Materials (报告->材料表(BOM ))ten± s and [Settin£s\AdMinistrator\^®\ign l»olsReports ^ind&vr Help> jW1:Ei_ll o£ Materi al^L i .P32D4.pcb ・Compcikent Cress R&fsr&nce Report Project Mierarchy Simplt EOHReport Single Pin Nets■ ■________ | 匕 Measure Di stance Ctrl+NIFort Cross Reference弹出菜单:E 啊I OpiKmEifeF^irtHfl Micrauft EHcd Wmksheiei (^.3<15||v□ fidd toProjKi □Qpw ExiledMwvu Ewot..E 心OpJKWXcrtipAalbei LP3334tMm曲v -!J回 Rfi^ve : P^th lo T wnplafie Fte匣'区Bill of Materials Far Praject ILPSSOH-PrjPCfi) (Ho PCB I>ocuAent Selected J Value y| Gwnmert * Fc-dpririt 审^JIEdumnsAddie^rl A>ddie-s;2 加汕口曲Addl&$&4 —- ^pplCrwedByAuilhcrEheckAdBpCwfe_IPCC<Hte_JEDECCoimertConpan^N.ameEampanefi KindCgnp^ncrtKind G HI 皿翻CiiiiertTimeD-rf-adieefVeimVRet2 R««2 Ae$2 Hw2 Hes2 Res-2R 日吃Res2 R<M 2 FW Re$2 R«^Hes2 H«s2 Ras2 Sciew 9h 戚苗仙1已 TVaihiCT X-CAPY-Cap Y-Enp5.HK 51 OR 51R51R 5GKJZWtBR T0D TiBD TIL 恂 TflC 10D470t<. ?7^A C022uFK2SDVAT 4?Dp KC120& 00605 C12O6 B 期 B 眄 EdfflK EQB05 C12D5 C0BC5 CDB05 C06O5 C0605 C12O6R4-151 C12DS E0BD5 El ZES GDP T0-9S T_LP33CW_P fflL XCAP-0 22L CW 匚IDR2.R3.R5.R6 R0D R31.R3SR4J阴R57H21. R4fi R4R63 R52 R :30 R25 R9.R10.R11.R13 R12 R17.R19. R20. RK Fl 40 H54 R51.R62. FK4 SCRtSCRXSeRS HC3 T1 VDR1 咏1 CY3 Dri.CYZ1 2 1 I1 1 1 4 11 1 1 1 1<none>□ I ■>: bde P -I j- de - F sm PCBAJl Colunms島dd 険$2 Addres$3Address4 ApprovedB^J Author CheckedBy Code.lPC Code.JEDEC Comment Company Name Component Kind ComponentKind CurienlDde CutrentTimeD atasheetVersior Date riftjtRrinhnn结果会显示在菜单的大框中:Cocnment ▼ Value丁 Footprint▼ Designator ▼ QuantityRes2 2M C120GRZR1R5,R6 4Res2330K □HERED 1FI .R rrrhmFr但要导出的BOM 文件的内容格式不是这样,其内容格式要参照所谓的“ template ”(模板)。

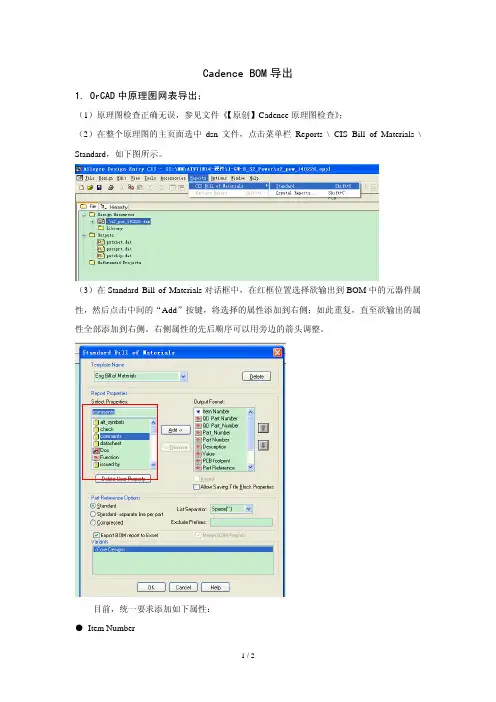

Cadence BOM导出
1. OrCAD中原理图网表导出;
(1)原理图检查正确无误,参见文件《【原创】Cadence原理图检查》;
(2)在整个原理图的主页面选中dsn文件,点击菜单栏Reports \ CIS Bill of Materials \ Standard,如下图所示。
(3)在Standard Bill of Materials对话框中,在红框位置选择欲输出到BOM中的元器件属性,然后点击中间的“Add”按键,将选择的属性添加到右侧;如此重复,直至欲输出的属性全部添加到右侧。
右侧属性的先后顺序可以用旁边的箭头调整。
目前,统一要求添加如下属性:
● Item Number
● QD Part Number
● QD Part_Number
● Part Number
● Part_Number
● Description
● Value
● PCB footprint
● Part Reference
● Quantity
● BOM_IGNORE
上述属性中,Part Number与BOM_IGNORE必须勾选下方的Keyed选项。
除以上设置外,其他默认即可。
最后点击OK,开始导出BOM。
注意在导出过程中不要进行任何操作,否则可能导致数据丢失。
至此,已经成功导出BOM,然后对此BOM进行简单处理,如排序、筛选等,把相关数据拷入统一的BOM模板即可编制成正式的OBM。
<完>。

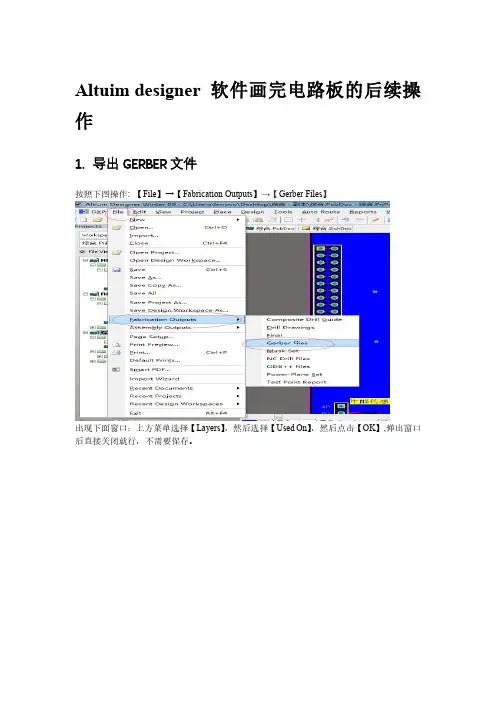

Altuim designer软件画完电路板的后续操作
1.导出GERBER文件
按照下图操作: 【File】→【Fabrication Outputs】→【Gerber Files】
出现下面窗口:上方菜单选择【Layers】,然后选择【Used On】,然后点击【OK】,弹出窗口后直接关闭就行,不需要保存。
接着重复操作【File】→【Fabrication Outputs】→【Gerber Files】,这一次选择【Drill Drawing】,然后勾上下面两个选项。
打开【Layers】菜单选择【All Off】,然后点击【OK】,同样弹出窗口直接关闭即可,无需保存。
然后操作【File】→【Fabrication Outputs】→【NC Drill Files】,
然后弹出窗口,按下图勾选选项,然后点击【ok】弹出窗口再点击【OK】。
弹出窗口关闭,无需保存。
2.打包GEBEER文件
执行打包程序的操作室:右键工程名,按照下图操作,
在这里需要注意一下:不要勾选这些文件(这些文件包含原理图,PCB,工程,库文件,这些和做PCB板子没有关系,做电路板时只给电路板制作厂商GEBEER文件就是为了公司文件保密,如果上面提到的那些文件都勾选可能会泄露公司机密)
3.导出BOM表格
BOM表(也就是器件清单)按照下图操作即可。
还有就是差焊接点个数(焊接厂会用到这个数据),按照下图操作,
下图就是焊接点个数。
PDASVX.2导出BOM表的一种方法(可选择自己所需的参
数)
PDAS VX.2 导出BOM表的一种方法
1、打开需要导出BOM表的PCB文件。
工具-基本脚本(A)-基本脚本
(S)…
2、弹出如下对话框,选择PADS Layout Script Wizard,点击右上角运行
3、修改你要存储的位置,点击Next
4、选择BOM表以EXCEL格式打开,然后点击Next
5、选择PCB基本报告,点击Next
6、选择所需要的内容,并将最下面一行”Calculate the total number of
primary objects in the design”勾上,点击Next
7、选择第一个选项,产生相应的报告格式,点击Next
8、从左边选择所需要导出的参数到右边,点击NEXT
9、根据自己的需要修改名字,点击Next
10、点击Finish&Run Report Now
11、弹出一个脚本,等RUN完成后,在后台会直接打开一个EXCEL的BOM
表格,关闭脚本窗口。
12、EXCEL即是你所需的BOM表格。
13、再次回到基本脚本窗口,选择Part Report,点击右上方Run,会自动弹
出之前生成的BOM表格。
