UG常用实体建模

UG建模教程UG是一款非常强大的三维建模软件，它可以用来进行各种复杂的产品设计和工程分析。

本教程将介绍UG的基本建模功能，帮助初学者快速上手并掌握一些常用的建模技巧。

第一步，创建新文件。

首先，打开UG软件，点击“文件”-“新建”来创建一个新的文件。

在弹出的对话框中，选择适合自己需求的单位和模板，然后点击“确定”。

第二步，基本建模工具。

在UG中，建模主要通过“实体建模”和“曲面建模”两种方式进行。

实体建模是通过基本的几何体来构建物体，而曲面建模则是通过各种曲面来建模。

在本教程中，我们将主要介绍实体建模的基本工具。

UG中的实体建模工具非常丰富，包括拉伸、旋转、倒角、镜像等各种功能。

下面我们将介绍一些常用的实体建模工具。

1. 拉伸，选中一个平面或曲面，点击“拉伸”工具，然后输入拉伸的距离即可完成拉伸操作。

2. 旋转，选中一个曲线或边，点击“旋转”工具，然后输入旋转的角度和轴线即可完成旋转操作。

3. 倒角，选中两个相邻的边，点击“倒角”工具，然后输入倒角的半径即可完成倒角操作。

4. 镜像，选中一个或多个实体，点击“镜像”工具，然后选择镜像的平面即可完成镜像操作。

以上是一些基本的实体建模工具，通过这些工具的组合和应用，可以完成各种复杂的建模操作。

第三步，实例演练。

接下来，我们将通过一个实例来演练一下UG的建模操作。

假设我们要设计一个简单的杯子模型，下面是具体的步骤：1. 首先，创建一个底面圆形，选择“拉伸”工具，拉伸出杯子的高度。

2. 然后，选择“倒角”工具，给杯口和杯底添加一些倒角。

3. 最后，选择“镜像”工具，将杯子沿着一个平面进行镜像，完成整个杯子的设计。

通过这个简单的实例，我们可以看到UG的建模操作非常直观和高效，只需要几个基本的工具就可以完成一个复杂的物体设计。

第四步，高级建模技巧。

除了基本的建模工具之外，UG还提供了一些高级的建模技巧，比如曲面建模、装配设计、参数化建模等。

这些技巧可以帮助用户更加高效地进行建模和设计。

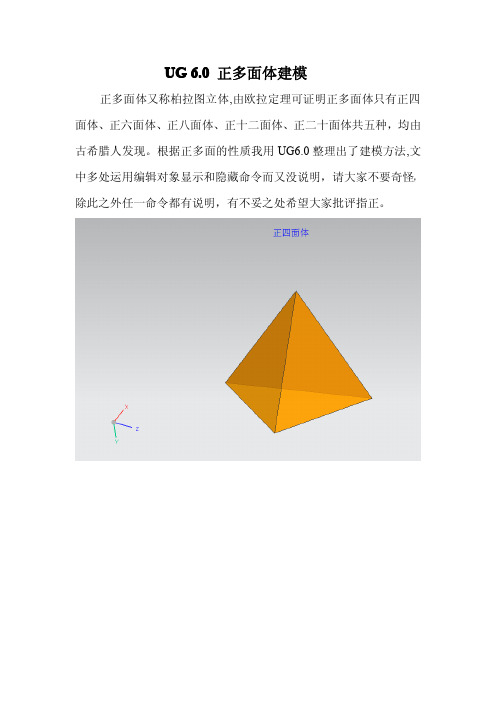

UG6.0正多面体建模正多面体又称柏拉图立体,由欧拉定理可证明正多面体只有正四面体、正六面体、正八面体、正十二面体、正二十面体共五种，均由古希腊人发现。

根据正多面的性质我用UG6.0整理出了建模方法,文中多处运用编辑对象显示和隐藏命令而又没说明，请大家不要奇怪，除此之外任一命令都有说明，有不妥之处希望大家批评指正。

1.计算法2.拉伸法一.正四面体 3.通过曲线组法4.正方体对角线法1.计算法正多面体具有高度对称性,从立体几何角度解析,很容易理解面夹角的关系,也算是从几何中找到了根本吧。

为便于分析构建了如上图正四面体线框,正四面体各面夹角相等,只要求出任两面夹角,在UG6.0中通过两次旋转,N 边曲面再缝合后便能得到正四面体.由上图知线段DF 垂直于线段AD 且∠CAD 就是面1与面2的夹角。

求出∠BAD 再乘以2就是面1与面2的夹角。

线段AB 是正四面体棱切球半径等于4/2a ,线段BD 等于内切球半径12/6a (注a 是正四面体棱长)。

所以∠BA D＝Arcsin 4/212/6a a ＝35.2644°，再乘以2等于70.5288°。

（如若计算的不够精确在UG 6.0里可能不能有效缝合)①引用几何体在草图里创建任一正三角形，而且还要确定出过中心的矢量，下一步作为矢量，角度栏里是计算的角度值。

②引用几何体③N边曲面④缝合2.拉伸法选择拉伸命令进入拉伸草图环境,画任一正三角形,完成草图。

拉伸参数如上图。

这种方法操作少面且结果直接是实体简单,只要明白70.5288度的由来,这种方法使用性更广。

3.通过曲线组在草图环境下画任一正三角形,通过派生曲线,找到三角形中心,完成草图。

建模环境下过中心画一直线垂直于正三角形且长度为边长的3/6倍,这条直线就是正四面体的高。

通过曲线组法建立的也是实体正四面体,这种方法操作起来有点小麻烦,但这种方法本身具有鲜明的特点。

4.正方体对角线法画任一正方体,连接DE,EB,BD,DG,EG,BG。

UG---实体建模概述Unigraphics “建模”可帮助设计工程师快速进行概念设计和详细设计。

它是一个基于实体建模的特征和约束，让用户可以以交互模式生成和编辑复杂的实体模型。

设计工程师可以生成和编辑更逼真的模型，而花费的力气要比使用传统的基于线框和实体的系统少得多。

实体建模的优点建模提高了用户的表达式层次，这样就可以用工程特征来定义设计，而不是用低层次的 CAD 几何体。

特征是以参数形式定义的，以便基于大小和位置进行尺寸驱动的编辑。

特征∙强大的面向工程的内置成型特征 - 槽、孔、凸台、圆台、腔体 - 可捕捉设计意图并提高效率∙特征引用的图案 - 矩形和圆周阵列 - 并有单个特征位移，图案中的所有特征都与主特征关联圆角和倒角∙固定的和可变的半径过渡可以与周围的面重叠并延伸到一个 0 半径∙可以对任何边倒角∙峭壁边圆角 - 针对那些不能容纳完整的圆角半径但仍需要圆角的设计高级建模操作∙可以扫掠、拉伸或旋转轮廓来形成实体。

∙特别强大的抽空体命令可以在几秒钟内将实体转变成薄壁设计；如果需要，内壁拓扑可以与外壁拓扑不同∙接近完成的模制型件的拔模∙用户定义的常用设计元素的特征（需要用“UG/用户定义的特征”来提前定义它们）以前的 CAD 系统是用几何体构造和编辑方法来构建模型的。

这些方法生成的模型由线框和面组成，可通过几何体编辑的方法来编辑。

然而系统却不知道几何体之间的关系。

较新的参数化系统引入了概念建模方法，可用来构建几何体之间的关系。

这些方法依赖用户定义的约束和参数表达式来构建模型。

这种方法构建的模型更具智能性，但是限制太多；约束有时会让用户无法执行原先未预料到的修改。

参数系统也严重依赖通过扫掠草图而生成的体，而且构造和编辑的方法也不丰富。

“建模”应用程序是新一代的建模程序，它结合了传统和参数化这两种建模方法。

这样您就可以自由地选择最适合您需要的设计方法。

有些时候只有一个简单的线框模型就足够了，不需要构建复杂的约束实体模型。

第4章三维实体建模UG NX是一款专业化的、以三维实体建模为主的设计软件。

其模块中提供了各种标准设计特征，主要包括体素特征、扫描特征和设计特征等部分。

各标准特征突出关键特征尺寸与定位尺寸，能够很好地传达设计意图，且易于调用和编辑。

与其他一些实体造型的CAD软件系统相比较，UG NX软件在三维实体建模的过程中能够获得更大、更自由地设计空间，减少在建模操作上花费的时间，从而提高设计效率。

本章主要介绍体素特征、扫描特征和设计特征的创建方法，以及特征关联复制的各种操作。

本章学习目的：掌握各种体素特征的创建方法掌握各种扫描特征的创建方法掌握各种设计特征的创建方法熟悉特征的各种关联复制操作4.1 体素特征从建模的合理性和参数化要求出发，体素特征一般作为模型的第一个特征出现。

在UG NX中，体素特征包括长方体、圆柱体、锥体和球体等。

该类特征具有比较简单的特征形状，且均被参数化定义，用户可对其大小及位置进行尺寸驱动编辑。

4.1.1 长方体长方体是三维实体建模中使用最为广泛，也是最基本的体素特征之一。

利用【长方体】工具可以创建长方体或正方体等一些规则的实体模型，例如机械零件的底座和建筑墙体等。

按钮，系统将打开【块】对话框，如图所示。

的两个对角点，并设定长方体的高度参数来创建相应的长方体特征。

在【类型】面板中选择【两点和高度】选项，然后指定现有基准坐标系的基准点作为长方体的原点，并利用【点对话框】工具指定长方体底面上的另一对角点。

接着设置长方体的高度参数即可创建长方体，效果如图4-3所示。

“两个对角点利用该方式创建长方体时，只需在绘图区中指定长方体的两个对角点，即处于不同的长方体面上的两个角点即可。

选择【类型】面板中的【两个对角点】选项，并指定坐标系的原点作为一个对角点。

然后指定另一个长方体边线的中点作为另一对角点，即可完成长方体特征的创建，效果如图4-4所示。

4.1.2 圆柱体圆柱体是以圆为底面和顶面，具有一定高度的实体模型，其在生活中随处可见，图4-1 【块】对话框图4-2 利用【原点和边长】方式创建长方体图4-3 利用【两点和高度】方式创建长方体按钮，所示。
