环境工程制图期末考试总复习

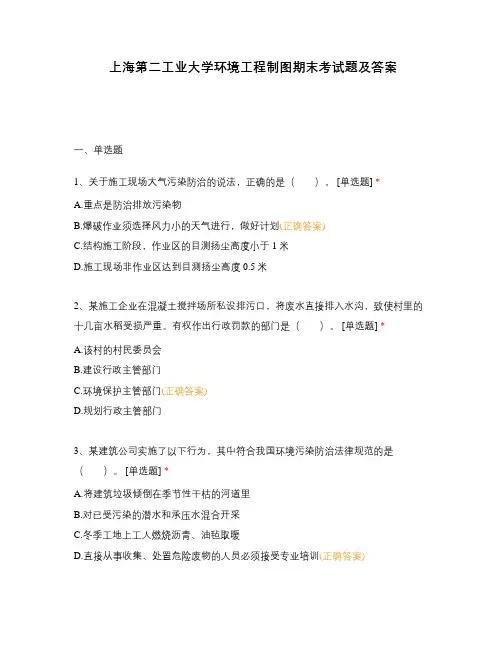

上海第二工业大学环境工程制图期末考试题及答案一、单选题1、关于施工现场大气污染防治的说法，正确的是（）。

[单选题] *A.重点是防治排放污染物B.爆破作业须选择风力小的天气进行，做好计划(正确答案)C.结构施工阶段，作业区的目测扬尘高度小于1米D.施工现场非作业区达到目测扬尘高度0.5米2、某施工企业在混凝土搅拌场所私设排污口，将废水直接排入水沟，致使村里的十几亩水稻受损严重。

有权作出行政罚款的部门是（）。

[单选题] *A.该村的村民委员会B.建设行政主管部门C.环境保护主管部门(正确答案)D.规划行政主管部门3、某建筑公司实施了以下行为，其中符合我国环境污染防治法律规范的是（）。

[单选题] *A.将建筑垃圾倾倒在季节性干枯的河道里B.对已受污染的潜水和承压水混合开采C.冬季工地上工人燃烧沥青、油毡取暖D.直接从事收集、处置危险废物的人员必须接受专业培训(正确答案)4、某施工单位因为工程建设的需要，从郊区往施工现场运输粉煤灰，下列说法正确的是（）。

[单选题] *A.市区施工不允许使用此类容易产生环境污染的物质B.运输、装卸、存储过程中必须要采取密闭措施或其他防护措施(正确答案)C.只要交纳罚款，施工单位可以不采取防护措施D.粉尘弥漫，施工单位要受到道德的谴责，但是由于其本身从事公益行为，对环境造成影响并不违法5、施工单位处置施工过程中产生的废水、废物的下列做法中，符合环境保护相关法律法规规定的是（）。

[单选题] *A.工业废水处理达标后排入河流(正确答案)B.经当地环境部门许可，将废物用于外省工地C.将清洗设备的废水回灌补给地下水D.将施工中产生的危险废弃材料堆放到住宅小区临近垃圾场6在城市市区噪声敏感区域内，禁止夜间进行产生噪声污染的施工作业，因特殊需要必须连续作业的，必须（）。

[单选题] *A.经附近居民所在单位的同意B.在居民小区代表监视下施工C.经有关机关批准并公告附近居民(正确答案)D.经居民小区业主委员会同意7、按照《建筑施工场界环境噪声排放标准》建筑施工场界环境噪声排放限值为（） [单选题] *A.昼间60dB(A) 夜间50dB(A)B.昼间65dB(A) 夜间50dB(A)C.昼间70dB(A) 夜间55dB(A)(正确答案)D.昼间75dB(A) 夜间60dB(A)8、向大气排放污染物超过大气污染物排放标准或者超过重点大气污染物排放总量控制指标的，应处（）罚款。

大总结
-----预祝大家取得满意的成绩!
一、点线面的投影
（一）点：点的投影规律、由两面投影求第三面投影、投影与坐标的关系、重影点
（二）线：
1、各类直线的投影特性
2、直线上的点：比例定理
（三）平面
1、各类平面的投影特性
2、平面上求点、线
（四）线、面的相对位置
1、两条直线的相对位置：平行、相交、交叉、直角投影定理
2、直线与平面的相对位置：平行、相交、垂直
3、平面与平面的相对位置：平行、相交、垂直
二、基本体的投影
1、平面立体的投影及表面取点线
2、曲面立体的投影及表面取点线
3、截切：求截交线（平面立体、曲面立体、组合回转体）
4、相贯：求相贯线
三、组合体的投影
1、画图：形体分析、画图的方法步骤
2、读图：读图的方法、“二求三”
3、注尺寸：正确、完整、清晰
四、机件的表达方法
1、视图：六个基本视图、局部视图、斜视图
2、剖视图：
（1）剖视的一般画法、标注
（2）剖视的种类及适用条件：全剖、半剖、局部剖（类型：画剖视、补漏线）3、断面图
五、标准件与常用件
1、内外螺纹的画法与标注
2、螺纹紧固件的装配画法：螺母的画法、螺栓连接、螺柱连接、螺钉连接
六、零件图
1、技术要求：表面粗糙度、公差与配合
2、读零件图：读零件图的一般方法、读零件图的内容、常见问题。

感谢大家的积极合作，预祝大家取得满意成绩!
1。

环境工程学期末复习整理一、填空题生物滤池一般由滤料、池体、池底排水系统、上部布水系统组成。

生物接触氧化法构造：由池体、填料、进水装置、曝气系统组成。

静电除尘四个过程：气体电离、粒子荷电、荷电粒子的迁移与沉积、颗粒的清除。

有机物的厌氧分解过程在微生物学上分为：酸性消化阶段和碱性消化阶段。

湿式除尘应用特别适宜于处理高温、高湿、易燃、易爆的含尘气体。

水和废水的处理工艺：水和药剂的混合、反应以及絮凝体与水的分离。

有机物质综合性指标:化学需氧量、耗氧量、生化需氧量。

物理当量径：自由沉降径，空气动力径，斯托克斯径，分割粒径。

湍流：机械湍流，热力湍流。

微生物:好氧、厌氧、兼性。

1、根据水中之间离子的不同，碱度可分为重碳酸盐碱度、碳酸盐碱度、氢氧化物碱度，通常通过总碱度和酚酞碱度的测定值来计算求的三种碱度的值。

2、废水的可生化性可通过BOD与COD的比值来判断，一般认为，BOD5/COD>0.3，说明废水的可生化性稳定，不5利于利用。

3、水中被取出的杂质按颗粒大小可分为粗大颗粒物质、悬浮物质、胶体物质。

1、水中固体按其溶解性可分为“溶解固体”和“悬浮固体”。

2、水中固体按其挥发行可分为“挥发性固体”和“固定性固体”。

4、普通沉淀池按照池内水流方向的不同，沉淀池的形式可分为平流式、竖流式、辅流式。

5、水循环分为自然循环和社会循环两种。

6、粗大颗粒物的去除方法多借助物理作用的物理处理方法，如筛滤截留、重力沉降和离心分离等。

7、《地表水环境质量标准》（GB3838-2002）依据地表水水域环境功能和保护目标，将我国地表水按功能高地划分为五类标准，其中集中是生活饮用水水源的一级保护区应符合II类标准，一般景观要求水域应符合V 类标准。

8、离子交换法在给水处理中主要用于水质的软化与除盐。

9、在水中溶解物质采用膜分离技术时，扩散渗析的推动力为浓度压，电渗析的推动力为电位差，反渗析的推动力为压力差。

10、采用静态培养法培养细菌，大多数细菌的生长过程都会具有四个明显的生长阶段，即：迟缓期、对数增长期、减速增长期和内源呼吸期。

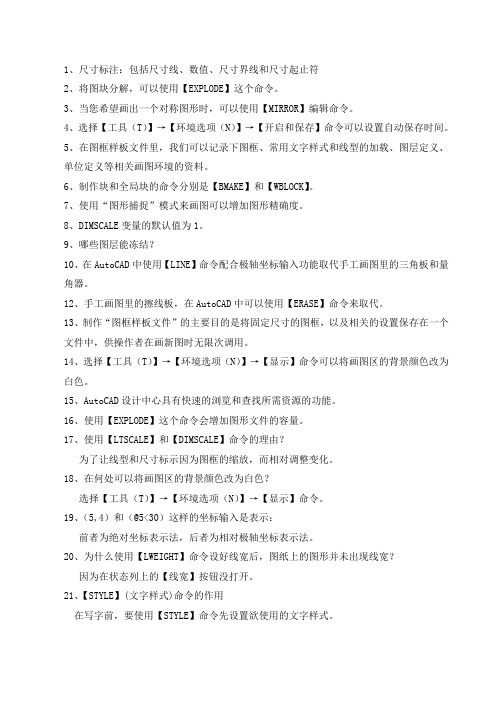

1、尺寸标注：包括尺寸线、数值、尺寸界线和尺寸起止符2、将图块分解，可以使用【EXPLODE】这个命令。

3、当您希望画出一个对称图形时，可以使用【MIRROR】编辑命令。

4、选择【工具（T）】→【环境选项（N）】→【开启和保存】命令可以设置自动保存时间。

5、在图框样板文件里，我们可以记录下图框、常用文字样式和线型的加载、图层定义、单位定义等相关画图环境的资料。

6、制作块和全局块的命令分别是【BMAKE】和【WBLOCK】。

7、使用“图形捕捉”模式来画图可以增加图形精确度。

8、DIMSCALE变量的默认值为1。

9、哪些图层能冻结？10、在AutoCAD中使用【LINE】命令配合极轴坐标输入功能取代手工画图里的三角板和量角器。

12、手工画图里的擦线板，在AutoCAD中可以使用【ERASE】命令来取代。

13、制作“图框样板文件”的主要目的是将固定尺寸的图框，以及相关的设置保存在一个文件中，供操作者在画新图时无限次调用。

14、选择【工具（T）】→【环境选项（N）】→【显示】命令可以将画图区的背景颜色改为白色。

15、AutoCAD设计中心具有快速的浏览和查找所需资源的功能。

16、使用【EXPLODE】这个命令会增加图形文件的容量。

17、使用【LTSCALE】和【DIMSCALE】命令的理由？为了让线型和尺寸标示因为图框的缩放，而相对调整变化。

18、在何处可以将画图区的背景颜色改为白色？选择【工具（T）】→【环境选项（N）】→【显示】命令。

19、（5,4）和（@5<30）这样的坐标输入是表示：前者为绝对坐标表示法，后者为相对极轴坐标表示法。

20、为什么使用【LWEIGHT】命令设好线宽后，图纸上的图形并未出现线宽？因为在状态列上的【线宽】按钮没打开。

21、【STYLE】(文字样式)命令的作用在写字前，要使用【STYLE】命令先设置欲使用的文字样式。

使用的文字样式必须设置好几组，以供不同的需要使用。

中英文文字样式都可以在【STYLE】命令里设，但是要注意有些文字样式没有提供像直径（Φ）、正负值（±）这类的特殊符号。

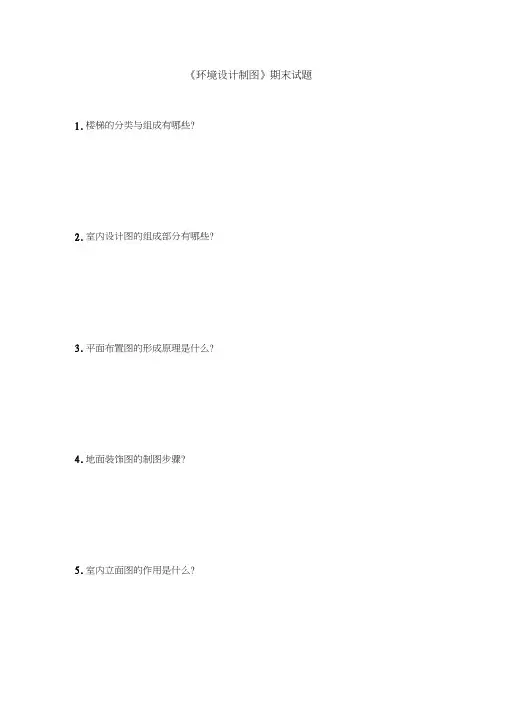

《环境设计制图》期末试题1.楼梯的分类与组成有哪些?2.室内设计图的组成部分有哪些?3.平面布置图的形成原理是什么?4.地面装饰图的制图步骤?5.室内立面图的作用是什么?6.景观设计工程图的概念是什么?7.地形的平面表示主要米用什么方式?8.景观设计平面图的组成部分?9.透视的分类?10.两点透视的规律有什么?11.轴测图的概念是什么?12.水平斜轴测图的特点是什么?《环境设计制图》期末试题答案1.楼梯是建筑中的垂直交通设施，是建筑的重要组成部分。

楼梯按照材料，可分为钢筋混凝土楼梯、钢楼梯和木楼梯等；按照使用性质，可分为主要楼梯、辅助楼梯、疏散楼梯及消防楼梯等；按照平面组织形式，可分为单段直楼梯、双段直楼梯、双段平行楼梯、双段折型楼梯、三段折型楼梯及旋转楼梯等。

楼梯一般由楼梯段、楼梯平台、中间平台及栏杆扶手组成。

2.成套的室内设计图要包含以下内容：封面、目录、文字说明、图表、平面布置图、地面装饰图、天花平面图、室内立面图、节点详图以及配套专业图纸等。

3.室内平面布置图与建筑平面图形成的原理相同，即用一个假想的水平切面沿着窗台上的位置将室内建筑水平剖切后，移去剖切平面以上的室内建筑部分，对剖切平面以下的部分，包括建筑墙体、室内门窗、室内地面上摆设的家具、家电、设施等物体进行水平正投影，得到的投影图就是室内平面布置图，简称平面图。

4.室内地面装饰图单独成图的制图步骤如下：①先画出建筑的定位轴线，再绘制出内外墙体的厚度线，留出窗户和门的位置并用细实线连接。

②根据室内设计的方案要求，按照不同的地面装饰材料的图样，按照比例进行绘制，地面装饰一般使用细实线绘制。

③对不同的地面装饰进行文字标注（主要标注地面使用材料的名称、规格、色彩等信息），进行尺寸标注、符号标注、书写图名和比例。

5.室内立面图主要表现房间内墙面的外观形式、墙面的装修做法以及墙面上布局的各种装饰品的大小及位置，固定在墙面上的家具应在立面图中画出，可移动的室内设备可省去不画。

《环境工程制图与CAD》期末考试试卷附答案一、判断题（本大题共10小题，每小题2分，共20分）1．正交线指的是在正交方式下绘制的直线。

（）2．使用编辑图形命令时（如移动、阵列等）可以先点命令，再选图形，也可首先选图形，再点命令。

（）3．使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。

（）4．创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1。

（）5．CAD设计与常规设计方法相比，有利于产品的标准化、分列化、通用化。

（）6．AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。

（）7．AutoCAD是美国Autodesk公司的计算机制图软件。

（）8．在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。

（）9．所有的命令都可以采用键盘输入（即快捷方式）以提高绘图制度，快捷方式的字母可由用户自己来定义。

（）10．正交线指的是水平线和竖直线。

（）二、选择题（本大题共10小题，每小题4分，共40分）1．下面关于选取对象的说法正确的是（）A．直接单击所要选取的对象B．在选取对象时先确定左上角，再向右下角拖动，框在选择框内的对象被选中C．交叉选取对象时先确定右上角，再向右下角拖动，框在选择框内的对象被选中D．多边形选取对象的方法是单击移动+按钮，命令行内输入WP，然后确定选择范围2．下面的操作中不能实现复制操作的是（）A．复制B．镜像C．偏移D．分解3．下面关于拉伸对象的说法不正确的是（）A．直线在窗口内的端点不动，在窗口外的端点移动B．在对区域填充部分拉伸对象时，窗口外的端点不动，窗口内的端点移动C．在拉伸圆弧时，圆弧的弦高不变，主要调整圆心的位置和圆弧的起始角和终止角D．多段线两端的宽度、切线方向以及曲线及拟合信息均不改变4．有一实物的某个尺寸为10，绘图是采用的比例为2：1。

标注是应标注（）A．5 B．10 C．20 D．5mm5．在机械制图中，一般要求字体为（）A．仿宋体B．宋体C．长仿宋体D．黑体6. 计算机辅助设计的英文缩写是（）A. CADB. CAMC. CAED. CAT7. “Windows xp是一个多任务操作系统”指的是（）A. Windows可运行多种类型各异的应用程序B. Windows可同时运行多个应用程序C. Windows可供多个用户同时使用D. Windows可同时管理多种资源8. 在AUTOCAD软件使用过程中，为查看帮助信息，应按的功能键是（）A. F1B. F2C. F6D. F109. 在Windows xp中，打开上次最后一个使用的文档的最直接途径是（）A. 单击“开始”按钮，然后指向“文档”B. 单击“开始”按钮，然后指向“查找”C. 单击“开始”按钮，然后指向“收藏”D. 单击“开始”按钮，然后指向“程序”10. 在Windows xp 资源管理器中，选定文件后，打开文件属性对话框的操作是（）A. 单击“文件”→ “属性”B. 单击“编辑”→ “属性”C. 单击“查看”→ “属性”D. 单击“工具”→ “属性”三、填空题（本大题共10空，每空4分，共40分）1．对块或对象的保存常用到BLOCK命令和命令。

工程制图期末复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。

正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。

截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。

直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。

空间曲线5.侧平线的_________投影反映直线的实长。

侧面6.求圆锥面上的点的投影常用法和法。

纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。

正、斜8.组合体尺寸分为，和尺寸三种。

定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。

图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。

直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。

0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。

不同、一样的13.投影法分和两大类。

中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。

矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。

圆二、判断题棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。

（）√求棱锥面上点的投影，可以利用素线法来做。

（）╳平面立体相贯，相贯线可能是一组也可能是两组。

（）√曲线的投影只能是曲线。

（）╳直线的投影只能是直线。

（）╳平面截割圆柱，截交线有可能是矩形。

（）√正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。

（）╳三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。

（）√立体的投影图中，正面投影反映形体的上下前后关系和正面形状。

环境工程学期末复习完整版环境工程学期末复习1、水循环分为自然循环和人为循环；水污染分为自然污染和人为污染。

水污染的分类：化学性、物理性、生物性污染2、水质指标与水质标准各种杂质根据其在水中的状态可分为悬浮物质、溶解物质、胶体物质。

物理性指标：温度、色度、嗅和味、浑浊度、透明度；总固体、悬浮固体、溶解固体、可沉固体和电导率等。

化学性指标：pH、碱度、酸度、硬度、各种阳/阴离子、总含盐量和一般有机物质等；各种重金属、氰化物、多环芳烃、各种农药等有毒化学指标；DO、COD、BOD、TOD 等氧平衡指标。

生物性指标：细菌总数、总大肠杆菌数、各种病原细菌、病毒等。

有机物质综合性指标是COD、BOD、OC。

生化需氧量：在有氧的条件下，水中可分解的有机物由于好氧微生物的作用被氧化分解而无机化，这个过程所需要的氧量叫做BOD。

测定步骤，分两个阶段进行，第一阶段为碳氧化阶段，主要是不含氮有机物的氧化，也含有含氮有机物的氨化，此阶段消耗的氧量称为碳化生化需氧量La或BODu表示。

第二阶段为硝化阶段，所消耗的氧量称为硝化生化需氧量LN或NOD。

生化需氧量的定义中只规定有机物被氧化分解为无机物质，在第一阶段生物氧化中，有机物的C变成CO2，N变成了NH3，他们都已无机化了，因此并不关心NH3继续氧化为NO2-和NO3-，然而对于一般的有机废水，消化过程大约在5-7天甚至10天以后才能显著展开，所以在5d的BOD测定中通常可以避免硝化细菌好氧的干扰。

标准BOD测定为什么选5天？因为5天的BOD消耗值基本达到70%左右，时间再长效果也不显著，而且没有时效性对于大多数有机物而言，生物好氧氧化经过20天大约能完成95~99%，经过5天只完成70%左右。

对于一般的有机废水，硝化过程大约在5~7天甚至10天以后才能显著展开，因此BOD5在的测定通常可以避免硝化细菌好氧的干扰。

K1（T）= K1（20）（1.047）（T-20）La（T）= La（20）（0.02T+0.6）如果同一废水中各种有机物质的相对组成没有变化，则三者之间的相应关系是CODBODOC。

工程制图期末复习试题套含答案〔高校期末复习资料〕1、第1页共46页_______________学院__________专业________________班级姓名：___________学号：________________座号：___密封线内不要答题———————————密———————————————封———————————————线————————————____________________学院____________________专业_____________班姓名_______________学号______________________2、密封线内不要答题———————————密———————————————封———————————————线————————————一、单项选择题〔每题一、单项选择题〔每题33分，共分，共1818分〕分〕1．图中哪一个平面是投影面的垂直面。

〔〕2．图中哪一个是圆的投影。

〔〕3．两立体正确的相贯线是。

〔〕4．在以下四组视图中，正确的一组视图是。

〔〕5．以下四组视图中,哪一组是正确的。

〔〕6．在以下四组视图中，正确的左视图是。

〔〕题号一二三四五六七八九总分得分阅卷人得分XXXX 工学院工学院??工程制图〔工程制图3、〔11〕〕??课程试卷课程试卷20XX――――20XX学年第学年第1学期学期第2页共46页_______________学院__________专业________________班级姓名：___________学号：________________座号：___密封线内不要答题———————————密———————————————封———————————————线————————————二、在三角形二、在三角形ABCABC平面内取点平面内取点DD，使点，使点DD与与HH、、VV面的距离分别为面的距离分别为14、515、、2022。

〔〔88分〕分〕三、过点三、过点DD作正平线作正平线DEDE 与与△ABC△ABC平行。

工程制图期末综合复习题一、单项选择题1.绘制物体假想轮廓线，所用的图线名称是( )。

A.细实线B.虚线C.点划线D.双点划线2.若空间一点位于某一坐标轴上，则该点的三个坐标值（）A.均不为0B.只有一个为0C.必有两个为0D.必有三个为03.若同时有粗实线、虚线、点划线和细实线重合在一起时，应优先画（）A.粗实线B.虚线C.点划线D.细实线4.已知线段AB在圆锥表面上，根据其正面投影判断表示AB是直线的图是( )。

5.表示直线是投影面垂直线的图是( )。

6.表示正平线的正确投影是（）7．下列图中，正确表示正平面投影的图是（）8.圆球表面上A点的正确空间位置是（）A．左、前、下方B．右、前、下方C．左、后、下方D．右、后、上方9.在圆柱表面上的点是（）10．截平面倾斜于圆柱的轴线与圆柱相交,截平面与圆柱的交线是（）A．圆B．矩形C．双曲线D．椭圆11.当两圆柱直径相等且轴线垂直相交时，相贯线的空间形状是（）A.直线B.圆C.椭圆D.双曲线12．下列四组视图中，正确的一组视图是（）13.在下列四组视图中，正确的一组视图是( )。

14.在下列四组视图中,正确的一组视图是（）15.下列四组视图中，尺寸标注正确的一组视图是（）16．下列四组视图中，正确的一组视图是（）17.正确的A-A剖面图是（）18.在下列四组视图中，正确的一组视图是（）19.零件上沉孔的长度方向定位尺寸正确的注法是（）20．梯形螺纹的牙型符号是（）A．M B．GC．Tr D．B21．下列图中，螺孔尺寸标注正确的图是（ ）22.下图中表面粗糙度代号标注正确的是( )。

23．尺寸公差指的是（ ） A ．允许的尺寸变动量 B ．加工时产生的尺寸误差 C ．加工时出现的尺寸偏差 D ．尺寸的极限大小24.若轴的尺寸为025.0050.040--φ,在实际生产中，合格的尺寸是( )。

A.φ40B. φ39.985C. φ39.965D. φ39.94525.表示基孔制配合的是（ ） A.67h G B.67h K C.67n F D.67n H二、已知直线AB 的两面投影。

环境工程制图①测验试卷姓名 序号一、选择题（本大题共6小题，每小题2分，共12分）1、在绘图时，如果可见轮廓线、不可见轮廓线、对称中心线在投影中重合，（ ）。

A.应该优先画出对称中心线（点画线）B.错位同时画出C.应该优先画出可见轮廓线（粗实线）D.应该优先画出不可见轮廓线（虚线）2．分析下列图形中的尺寸标注法，尺寸标注全部正确是（ ）。

3．请选择正确的左视图。

（ ）4．下列视图中，已知俯视图和左视图，正确的主视图是（ ）。

5．空间三个坐标轴在轴测投影面上轴向变形系数相同的投影，称为（ ）。

A 、斜轴测投影 B 、正轴测投影 C 、斜二轴测投影 D 、正等轴测投影6．下列装配结构画法不合理的是（ ）。

1．圆柱体表面上的线，其正确的俯视图有哪些？（ ）2．已知物体的主俯视图，表达方法正确的有（ ）。

3．下面正确的断面画法是（ ）。

三、作图题（本大题共7小题，共66分） 完成平面五边形ABCDE 的两面投影。

（ AB 2．四棱柱体被切割，已知主视图和左视图，边为侧平线保留作图辅助线）（本题5分） 画出其左视图。

（本题5分）3．圆柱体被切割，已知主、俯视图，画出 4．看懂两视图，想象出组合物体的形状，画出其左视图。

（本小题5分） 左视图。

（本小题10分）5．标注组合体的尺寸，尺寸数值按1∶l在图中量取后取整数。

（本小题10分）6．根据给出机件的主视图和俯视图，在指定位置空白线框内将主视图改画成半剖视图，左视图画成全剖视图。

（本题15分）7．补画视图中所缺的图线。

（每小题4分，共16分）（1）补画V面投影（2）补画H投影（3）补画三面投影（4）补画三面投影（本题共5小题，共10分）Array阅读零件图回答下列问题：1、该零件的名称是，属于类零件。

2、零件图共用了个图形表达，其中用了个移出剖面图。

3、图中有处退刀槽，退刀槽尺寸是。

4、φ25k6中的25表示是，如果其上偏差为+0.015，下偏差为+0.002，其最大极限尺寸为，最小极限尺寸为，公差值为。

1、熟练掌握附录中“AutoCAD快捷键一览表”快捷键名称、命令名称和操作定义（表1、表2、表3和表4））。

表2 绘图命令快捷键表3 修改命令快捷键表5 尺寸标注快捷键表7 常用功能快捷键2、AutoCAD版简介、AutoCAD的界面。

AutoCAD版简介计算机辅助软件（Computer Aided Design,CAD）随着计算机技术的出现与发展而诞生，最早出现于20世纪50年代。

目前，CAD技术在各行各业中已有广泛的应用，如建筑、机械、化工、电子、服装等行业，在环境工程中，也发挥着越来越大的作用。

AutoCAD的界面（1）标题栏：标题栏显示“应用程序”按钮、“工作空间”按钮、应用程序名和当前图形的文件名，并包络控制按钮和帮助按钮，以及窗口的最小化、最大化和关闭按钮。

（2）功能区：功能区由9个选项卡组成，分别为“常用”“插入”“注释”“参数化”“视图”“管理”“输出”“Express Tools”和“最小化”按钮。

选项卡由具有相应任务的面板组成，如“常用”选项卡，由“绘图”“修改”“图层”“注释”“块”“特性”“实用工具”和“剪贴板”组成。

（3）工具栏：工具栏是AutoCAD最重要的操作工具，包括了AutoCAD中的所有命令。

通过工具栏可以直观、快捷地访问一些常用的命令。

AutoCAD2011共提供了30多个工具栏，在默认界面下，单击“视图”→“窗口”→“工具栏”→AutoCAD，即可启动工具栏。

（4）如果要显示或隐藏某个工具栏，可以将光标移动到任一工具栏上单击右键，在弹出的快捷菜单中列出了所有的工具栏名称，名称前有“√”号者，表明该工具栏已经在屏幕上显示。

用鼠标单击这些选项，可以控制它是否显示在屏幕上。

（4）命令行：用户可在命令行通过键盘直接输入各种命令。

命令行一般显示3行。

通过按<F2>键，可以调出文本窗口，显示AutoCAD命令的提示和有关信息，并可查阅和复制命令的历史记录。

《环境工程学》期末复习题及答案工程分析1、下列关于工程分析方法的描述不正确的是。

（1）目前常用的方法有类比法、物料衡算法、资料复用法（2）在采用类比法的时候，应充分注意对象与类比对象之间的相似性（3）物料衡算法，由于遵循质量守恒定量，计算的结果最能体现实际情况，一般对结果不需修正（4）资料复用法一般在评价等级较低的建设项目中使用2、为提高类比数据的准确性，应注意。

（1）拟建工程设计资料的准确性（2）实测数据的准确性（3）现有工程数据的准确性（4）分析对象与类比对象之间的相似性3、下列选项中，可作为是改扩建项目和技术改造项目评价后需要的污染物最终排放量。

（1）改扩建与技术改造前现有的污染物实际排放量（2）改扩建与技术改造项目按计划实施的自身污染物排放量（3）实施治理措施和评价规定措施后能够实现的污染物削减量（4）（1）、（2）和（3）的代数和4、无组织排放是指。

A、生产过程中具有弥散型的污染物B、不经排气筒或排气筒高度低于15m 排放源排放的污染物C、在空气中的蒸发、逸散引起的污染物D、无任何规律排放的污染物5、某企业年投入物料中的某污染物总量9000 吨，进入回收产品中的某污染物总量为2000 吨，经净化处理掉的某污染物总量为500 吨，生产过程中被分解、转化的某污染物总量为100 吨，进入产品中的某污染物总量为1400吨，则某污染的排放量为吨。

A.5000B.5400C.6400D.14006、在分析依托设施的可行性时，如废水经简单处理后排入区域污水处理厂，需分析污水处理厂的工艺是否与项目（）相符，是否还有足够处理能力等。

A.工艺B.水文特征C.水质特征D.规模7、总图布置方案分析时，需分析厂区与周围环境保护目标之间所定的保证性。

A.卫生防护距离B.卫生防护距离和安全防护距离C.安全防护距离D.卫生防护距离和防火防护距离二、不定项选择题1、对于用装置流程图的方式说明生产过程的建设项目，同时应在工艺流程中表明污染物的。

环境工程设计环境工程设计的工作范围：环境工程设计对象是“对环境有影响的建设项目”。

“对环境有影响的建设项目”就是在建设过程中、建成投产后生产运行阶段和服务期满后，对周围的大气、水、海洋、土地、矿藏、森林、野生动物、自然遗迹、人文遗迹、自然保护区、风景名胜区、居民生活区等环境要素可能带来变化的建设项目。

1、环境工程设计的原则一般原则：“技术先进、安全可靠、质量第一、经济合理”的原则环境工程设计原则：除遵循工程设计的一般原则外，还必须遵循：①遵循国家有关环保法律、法规，合理开发利用资源。

②建设项目需配套环保设施，必须与主体工程同时设计、同时施工、同时投产使用。

③遵守污染物排放的国家标准和地方标准。

④工业建设项目中采用能耗物耗少、污染物产生量少得清洁生产工艺⑤应力求最小经济代价实现治理目标。

⑥整体系统可操作和可控制。

2、环境工程设计的特点：①交叉性，复杂性和多样性②创新性③社会性、经济型3、环境工程设计程序：1、项目建议书阶段；2、可行性研究阶段；3、工程设计阶段；4、项目竣工验收阶段。

4、老三项：环境影响评价制度、“三同时”制度、排污收费制度5、新五项：环境保护目标责任制、城市环境综合整治定量考核制、排放污染物许可证制、污染限期治理制、污染集中控制制。

6、环境设备的技术经济指标：1、收益类指标：处理能力、处理效率、设备运行寿命、“三废”资源化水平等；2、消耗类指标“投资总额、运行费用、有效运行时间；3、研究招标文件；4、研究工程量清单；5、调查投标环境；6、标前会议8、四个统一：统一项目编码，统一项目名称，统一计量单位，统一工程量计算9、厂址选择的步骤：1、准备阶段：要对所选厂址进行初步勘察，其内容包括：地形起伏、土壤条件、工程地质、水文地质、铁路码头的条件、厂区内现有房屋、田地、文物古迹、高压线等设施，初步定出厂区、住宅区、废物场的位置，并研究分析与铁路连接和其他企业协作条件等。

2、方案比较阶段：技术条件比较、经济条件比较。

《环境工程CAD》复习题A一、作图题1、制图要求1）图上尺寸均为轴线之间的距离。

比例尺为1：50或1：60。

2）图层至少包含：门窗、墙体、尺寸标注、文字说明、轴线等图层。

每个图层设一种颜色。

线型至少两种。

3）设好图形界限（A4 297×210）、图框、标注样式、文字样式等，文字样式至少2种，字体高度至少2种（3.5mm，5mm）。

4）标准所有尺寸标注。

填好自己设计的标题栏。

5）绘制图形至少应用到以下命令：直线、圆、复制、偏移、图案填充等。

6）设定好打印格式，设为打印输出在A4图纸中。

7）图形尺寸见附件，绘制图形时可参考。

8）写出主要的操作步骤。

2、操作步骤二、作图题1、说明与要求1）图中比例尺为1：50或1：60。

2）图层至少包含：构筑物、曝气设施、尺寸标注、文字说明等图层。

每个图层设一种颜色。

线型：构筑物设为细实线，曝气管道为粗实线。

3）不设图形界限。

要设置图框、标注样式、文字样式等，文字样式至少2种，字体高度至少2种（3.5mm，5mm等），图案填充2种。

4）标注图中所有尺寸。

填写自己设计的标题栏。

5）绘制图形至少应用到以下命令：直线、圆、复制、偏移、图案填充、镜像等。

6）设定好打印格式，设为打印输出在A4图纸中。

7）图形尺寸见附件，绘制图形时可参考。

参考答案1）自设图中比例尺或按1：50比例准确作出基本图形，40分。

2）自设或改名图层，至少包含：构筑物、格栅、尺寸标注、文字说明等图层，10分。

每个图层设一种颜色，10分。

设线型：构筑物、文字、标注等设为细实线，管道为粗线，格栅为粗实线，中心线为虚线，按要求作图，4分，否则酌情扣分。

3）要设置标注样式、文字样式等，文字样式至少3种，10分。

字体高度至少3种（3.5mm，5mm，7mm等），图案填充至少2种，2分。

4）标注图中所有尺寸，20分。

填写标题栏，尤其是姓名，班级，2分。

5）设定好打印格式，打印设为A3图纸，2分。
