湖北省初中物理中考专题训练---力的示意图及图示

中考物理专项练习之力的示意图（含解析、全国通用）一、单选题(本大题共4小题，共8.0分)1. 足球运动员把足球踢向空中，不计空气阻力，图中能正确表示空中足球受力示意图的是（G表示重力，F表示脚对球的作用力）（）A. B. C.D.2. 一物体沿斜面向下匀速滑动．若用F表示摩擦力、F N表示支持力、G表示重力，图中关于该物体的受力示意图正确的是（）A.B.C.D.3. 下列作图中，正确的是（）A.杠杆的力臂B.球静止在墙角处受力示意图C.静止在斜坡上箱子受力示意图D.水中漂浮的物体受力示意图4. 某同学从滑梯上匀速下滑，滑梯对该同学支持力F的方向是（）A.B.C. D.二、填空题(本大题共2小题，共4.0分)5. 如图所示，箱子静止在水平地面上，画出箱子的受力示意图6. 踢足球是青少年喜爱的一项体育运动．如图所示是向斜上方飞出的足球，不考虑空气阻力，请你画出足球所受力的示意图．三、实验探究题(本大题共1小题，共6.0分)7. 运用知识解决问题（1）自行车刹车时，用力越大，刹车皮与车轮间的压力______ （填“越大”或“越小”），车轮受到的摩擦力也就越大，所以自行车就停得______ （填“越快”或“越慢”）．（2）如图1所示，物体A置于小车上随小车一起在平直路面上向右运动．当小车遇物体B 受阻停止后，物体A在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A受力的示意图（忽略空气阻力）．（3）下列过程中，有一个力的作用效果与其他三个不同类，它是______A．用力把铅球推出 B．进站的火车受阻力缓缓停下C．苹果受重力竖直下落 D．把橡皮泥捏成不同造型（4）下列说法中正确的是______A．物体受到了力的作用，它的运动状态一定改变B．通过拍打除去衣服上的灰尘，是由于灰尘有惯性C．人用水平方向的力推桌子，桌子没动是因为推力小于摩擦力D．抛出去的物体总会落向地面，这是由于物体具有惯性（5）如图2所示，用弹簧测力计拉着木块以0.5m/s的速度在水平面上做匀速直线运动时弹簧测力计的示数为5N，此时木块受到的摩擦力为______ N，若改为以1m/s的速度拉木块做匀速直线运动，则此时木块受到的摩擦力为______ N．四、作图题(本大题共48小题，共240.0分)8. 按照题目要求作图．（1）如图甲，在课本探究“阻力力对物体运动的影响”实验中，假设水平面光滑，请画出物体从斜面上滑下经过水平面A点时受力示意图．（2）如图乙，光斜射到空气和玻璃的分界面时，发生反射和折射．在图中标出反射角β并用箭头标出折射光线的传播方向．9. 一个3N重的小球漂浮在水面上，如图所示，画出小球受到的力．10. 如图重4.5N的足球被运动员用头顶出，试画出足球在空中飞行时的受力示意图（不计空气阻力）．11. （1）用力的示意图画出如图1所示，物体A所受的重力和其对斜面的压力．（2）如图2是晓鸣同学用伏安法测量某未知电阻的电路图：①根据电路图将如图3所示的实物图连接起来（白色为负接线柱）；②设计实验表格，将如图4所示的实验数据填入表格，并得出被测电阻本次的测量值．12. 画出下图中物体A受到物体表面的支持力的示意图．13. 如图所示，一个重10N的木块在一水平向右5N的推力作用下静止在斜面上．请你在图中作出木块受到的重力的示意图．14. 按照题目要求作图：（1）如图甲所示，SA、SB是光源S发出的两条光线，其中SA平行于主光轴，SB过左焦点，请画出这两条光线通过凸透镜后出射光线（注意标出箭头方向）．（2）如图乙所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底．（3）如图丙所示，一木块正沿着固定在地面上的光滑斜面下滑，请作出木块受到的重力G和支持力F的示意图．15. 如图所示：（1）如图1，光从空气射向水面，请画出反射光线标出反射角，并画出大致的折射光线．（2）如图2，物体A随传送带一起水平向右匀速运动，请画出物体A的受力示意图．16. 饮料厂生产的饮料装瓶后，要在自动化生产线上用传送带传送．如图所示，一瓶饮料与传送带一起水平向左匀速运动，不计空气阻力．请在图中画出饮料瓶受力的示意图．（图中的A点表示重心）17. 在图中画出重为6N的木块，在斜面上下滑时所受重力及木块对斜面压力的示意图．18. 所图所示，重20N的物体B受到一个水平向右的压力，物体静止在竖直墙壁上，画出物体在竖直方向上所受力的图示．19. 如图为一个装满水盖上硬纸片后倒置的杯子，画出纸片下表面受到大气压力F的示意图．20. 如图所示，画出斜面上物体所受的重力和斜面对物体支持力的示意图．21. 置于水平面上的圆柱形容器内，盛有适量的水，把实心铁块浸没于水中，请画出铁块所受力的示意图．22. 如图，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的力的示意图．（力的作用点画在物体的重心）23. 水平地面上的一个物体，受到水平向右大小为20N的拉力F，请在图中，用力的示意图把它表示出来．24. 如图所示，请画出所受的重力G和球对墙面的压力F的示意图．25. 形状不规则的石块静止在水平桌面上，O为重心，请画出它所受力的示意图．26. 在图中画出绳子对小车的拉力F的示意图27. 如图所示，两个悬挂着的带相同电荷的小球A和B处于静止，请画出小球A所受到的力的示意图．28. 如图，一个物体静止在水平面上，O为它对水平面压力的作用点，请画出压力的示意图．29. 按要求作图（1）请在图甲中画出物体AB经过平面镜所成的像．（2）如图乙所示，用手指顶在刻度尺上O点，刻度尺水平静止．请在图中画出此时刻度尺受力示意图．（3）图丙是简易手动交通信号灯模拟电路的一部分，请补画一根导线，使开关S接1时，只有L1、L2亮，开关接2时，只有灯L3、L4亮．30. 如图所示，当小军用力推墙时，他沿水平冰面减速向后退去，请你画出此时小军的受力示意图．（图中黑点表示重心）31. 如图所示，是一只在空中飞行的足球（不计空气阻力）画出它所受力的示意图．32. 在图中画出石块A受到的重力G和拉力F的示意图．33. 如图所示，一块橡皮放在水平放置的文具盒上，并随文具盒一起向左做匀速直线运动，请在图中作出橡皮所受力的示意图．34. 如图，是一名男生奔跑过程中左脚腾空、右脚着地的一瞬间，请画出此刻地面对他的支持力和摩擦力的示意图（A点是作用点）．35. 请画出漂浮在水面上的木块的受力示意图．36. 如图所示，小蛮用绳子拉木箱，请画出：①木箱受到的重力示意图；②木箱受到的拉力示意图．37. 按照题目要求作图或作答．（1）如图所示，一束光从空气斜射向水面，入射光线及法线已画出，请画出这条入射光线的反射光线和折射光线（注意角度特点并标出箭头方向）（2）如图乙所示，小球在竖直细绳的拉力作用下在光滑斜面上处于平衡状态，请画出小球的受力示意图．38. 如图所示为某街道路灯悬挂的情境图．画出斜拉钢丝对横杆拉力F的示意图和对应的力臂L．39. 有一个木球静止在水面上，在图中画出它的受力示意图．40. 如图所示，物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止时，木块随即在小车的平板上滑行，画出木块滑行过程中受力示意图．41. 力可以用带箭头的线段表示：线段是按一定比例（标度）画出的，它的长短表示力的大小，箭头的指向表示力的方向，箭尾通常表示力的作用点，此即为力的图示．如图所示，物体A同时受到水平向右的拉力F1=40N和与水平方向成30°角的斜向右上方的拉力F2=60N的作用．请按照图中力F1的图示，用相同的比例（标度）在图中画出F2的图示．42. 如图所示，小球在A、C之间来回摆动，请在图中作出小球在A位置时所受到的细绳拉力F和重力G的示意图．43. 如图所示，物体A处于静止状态，小车在拉力F作用下向右加速运动．请在图中画出物体A所受的支持力N和摩擦力f的示意图（力的作用点图中已标出）．44. 重力10N的物体漂浮在水面上，请作出物体受到的力的示意图．45. 倾斜的杯中装有水，有一个重为2N的小球漂浮在水面上，请画出小球所受力的示意图．46. 画出图中带电球B受到带电球A的作用力的示意图F．47. 重10N的一只篮球受到50N的推力在空中飞行，飞行的路线如图所示．请你在该图中画出篮球所受力的示意图（不计空气阻力）．48. 请按要求作图（保留作图痕迹）．在图中画出物体A在光滑斜面上向上运动时的受力示意图．49. 如图所示，静止在水平路面上的小车，其支架的杆子上固定一铁球，请你用力的示意图表示出铁球所受的力．50. 如图所示，某同学在做引体向上的训练．用图中的方框代表该同学，请画出他在刚开始下降时受到的力的示意图．51. 月球对它表面附近的物体也有引力，这个力大约是地球对地面附近同一物体引力的六分之一．若一个连同随身装备的航天员在月球表面时月球对他的引力大约是196N，则他返回地球后的质量是多少？（1）一束光经过光学元件后水平射出．请你在图1中的甲、乙、丙位置提供三种不同的光学元件的方案并确定光学元件的位置．（有必要的作图痕迹）（2）如图2所示P是物体的像位置．“O”是透镜光心的位置．请在图中“O”位置画出所需要透镜并完成光路图．（3）请在图3中画出乒乓球此时所受力的示意图．（乒乓球此时为静止的瞬间）52. 重为6N的小球用细线悬挂在天花板上，用力的图示法在图中画出小球所受力的图示．53. 一个力，如果它产生的效果与几个力共同作用时产生的效果相同，这个力就叫做那几个力的合力．如图一个物块静止在斜面上，请在图中物块重心处画出物块所受的支持力和摩擦力的合力F合的示意图．54. 将一个小球放在竖直放置的弹簧上，用手向下压小球，松手后，小球在弹簧弹力作用下向上运动，请画出此时弹簧对小球的弹力示意图．55. 如图甲所示，用托盘秤称苹果，苹果对托盘的压力为F，请在图乙中画出F的示意图．五、计算题(本大题共4小题，共32.0分)56. 如图所示的轻质杠杆AB，OA=20cm，OB=40cm，叶子姐姐体重450N．不计摩擦及杠杆自身重，求：（1）将重物挂在A端，叶子姐姐在B端用力，她最多能提起多重的物体？（2）将物体M挂在A端并浸没在水中，它的密度为8×103kg/m3、体积为8×10-3m3．叶子姐姐在B端施加100N的力使杠杆水平平衡，则此时物体M对容器底部的压力多大？画出物体M的受力示意图．57. （1）在图1中画出反射光线并标出反射角．（2）按照图2所示的实物电路，在答题卡相应位置画出对应的电路图．（3）图3中的小球受到了重力、绳子的拉力和墙壁的支持力作用．58. 如图所示，物体静止在水平地面上，请画出它的受力示意图．59. 某比赛、两选手分别用六根完全相同的长方体木条搭建了甲、乙两木筏．如图1所示，两木筏静止在水面．（1）以点代替木筏，在方框内（图2）画出甲木筏的受力示意图．（2）甲木筏的质量为100kg，底面积为2m2，求甲木筏浸入水中的深度．（ρ水=1.0×103kg/m3，g=10N/kg）（3）甲木筏所受浮力______ 乙木筏所受浮力（选填“＞”“=”“＜”）．写出你的分析过程．六、综合题(本大题共1小题，共10.0分)60. 运用知识解决问题：（1）活塞式抽水机工作原理如图1所示，提起活塞时，阀门______ 关闭，管外的水在______ 的作用下进入圆筒．（2）请画出木块在斜面上匀速下滑时的受力示意图．（3）如图3，轻质杠杆的OA：OB=3：2，物体M的重力为300N，小雨的重力为600N，双脚与地面的接触面积为0.04m2．小雨在A端施加竖直向上的力使杠杆水平平衡，求小雨对地面的压强是多少？请写出解题过程，并画出与解题过程相应的受力分析示意图．中考物理专项练习之力的示意图（含解析、全国通用）【答案】1. B2. A3. D4. B5. 解：过箱子重心沿竖直向下的方向和竖直向上的方向画一条带箭头、等长的线段，分别表示重力和支持力，分别用符号G和F表示．如图所示：6. 解：不考虑空气阻力，足球在空中只受竖直向下的重力作用，从足球的重心向下作重力的示意图，就是足球所受力的示意图，如图所示．7. 越大；越快；D；B；5；58. 解：（1）水平面光滑，则物体从斜面上滑下经过水平面A点时不受摩擦力，此时物体只受重力和支持力作用，并且这两个力是一对平衡力，过物体重心，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F表示，注意两条线段长度要相等．如图所示：（2）入射点为O，先过入射点O画出法线，折射光线和入射光线分居于法线两侧，折射角小于入射角，则AO为入射光线、OC为折射光线，OB为反射光线，反射角为β，如图所示：9. 解：小球漂浮在水面上，重力和浮力是一对平衡力，二者大小相等、方向相反、作用在同一直线上，如下图所示：10. 解：顶出去的足球在不计空气阻力的情况下，只受重力的作用，重力作用在球的重心，方向竖直向下，大小为G=4.5N，如图所示：11. 解：（1）根据长方体对角线的交点确定出重心，然后过物体重心画带箭头的线段，方向竖直向下，即重力示意图．在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面、带箭头的线段即压力示意图．如图所示：（2）①采用“电流流向法”，电流从电源正极出发，依次串联电阻、滑动变阻器、电流表、开关回到电源的负极，再将电压表并联在电阻的两端即可，要注意电流表和电压表的接法；如图所示：②电压表使用的0～3V量程，每一个大格代表1V，每一个小格代表0.1V，电压为2.4V；电流表使用的0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.4A；电阻为R===6Ω；故答案为：（1）见上图；（2）①见上图；②见下表实验次数电压U/V 电流I/A 电阻R/Ω电阻平均值R′/Ω1 2.4 0.4 62312. 解：（1）物体A放在水平面上，支持力作用点在物体与水平面接触的中点处，方向垂直于水平面向上，如下图：（2）物体A放在斜面上，支持力作用点在物体与斜面接触的中点处，方向垂直于斜面向上，如下图：（3）物体A被细线吊着靠在竖直的墙壁上，支持力作用点在物体与墙壁接触面的中点处，方向垂直于墙面向右，如下图：13. 解：过物体重心画带箭头的线段，方向竖直向下，即重力示意图．如图所示：14. 解：（1）对于凸透镜，平行于主光轴的光线经凸透镜折射后折射光线通过焦点，过焦点的光线经凸透镜折射后折射光线平行于主光轴，如图所示：（2）过入射点作入射光线与反射光线夹角的平分线（即法线），再过入射点作垂直于法线的平面镜．答案如图：（3）重力G和支持力F的作用点画在物体的重心上，重力的方向竖直向下；支持力的方向与斜面垂直，垂直斜面向上．如图所示：15. 解：（1）根据反射角等于入射角，在法线的右侧画出反射光线；光由空气斜射进入水中时，折射光线向靠近法线方向偏折，折射角小于入射角，据此画出折射光线，如下图所示：（2）物体和传送带一起匀速运动，相对静止，所以不受摩擦力的作用，只受重力和支持力的作用；然后过重心沿竖直向下的方向和竖直向上的方向表示出重力和支持力，作图时注意两条线段长度要相等．如图所示：16. 解：瓶子在水平方向不受力，竖直方向上受重力和支持力的作用，如下图所示：17. 解：在物体的重心画一竖直向下的线段，标出箭头，记为G=6N；物体对斜面的压力：在物体和斜面的接触面上找一点作为力的作用点，画一垂直斜面向下的线段，标出箭头，记为F．如图所示：18. 解：因为物体静止在竖直墙壁上，所以在竖直方向受到的重力和摩擦力是一对平衡力，先选定标度，重力从重心竖直向下画，标出G=20N；摩擦力从重心竖直向上画，标出f=20N，如图所示：19. 解：纸片受到大气压力F的作用点在接触面的中点处，压力的方向竖直向上，过压力的作用点沿垂直于纸片向上的方向画一条有向线段即可．如图所示：20. 解：重力和支持力的作用点画在物体的重心上；重力的方向竖直向下；支持力的方向与斜面垂直，垂直斜面向上．如图所示：21. 解：如图所示静止的金属块共受到三个力的作用，一个是竖直向下的重力，第二个是竖直向上的浮力，第三个是容器底部对金属块竖直向上的支持力；根据力的平衡可知，重力等于浮力与支持力之和，作用点均可画在金属块的重心上，如图所示：22. 解；物体一定受到竖直向下的重力G，冲上粗糙斜面时会受到斜面对它沿斜面向下的摩擦力f、斜面对它的支持力F（方向垂直于斜面向上），力的作用点画在物体的重心上，其受力示意图如下图所示：．23. 解：拉力的方向水平向右，作用点可画在物体的重心上，过作用点沿水平向右的方向画一条带箭头的线段，并用符号F表示，大小为20N；如下图所示：24. 解：（1）过球心沿竖直向下的方向画一条带箭头的线段，用G表示，即为重力的示意图；（2）过球与墙面的接触点沿水平向左的方向画一条带箭头的线段，用F表示，即为压力的示意图；如图所示：25. 解：物体受到两个力：重力G和支持力F，二力为一对平衡力，大小相等、方向相反，如图所示：26. 解：过拉力的作用点O，沿绳子的方向画一条有向线段，用F表示，即为绳子对小车的拉力F的示意图，如图所示：27. 解：两个悬挂着的带相同电荷的小球A和B处于静止，小球A除受到竖直向下的重力、沿绳子向上的拉力外，还受到B对它向左的排斥力，过小球A的重心，分别沿各力的方向画一条带箭头的线段，即为其所受各力的示意图，如图所示：28. 解：图中，作用点已画出，物体静止在水平面上，对水平面的压力大小等于重力，方向是竖直向下的，如下图：29. 解：（1）先作出端点A、B关于平面镜的对称点A′、B′，再用虚线连接A′、B′，即为物体AB经过平面镜所成的像，如图所示：（2）刻度尺水平静止，受到重力G和手指对它的支持力F，这两个力平衡；重力从重心竖直向下画，支持力从重心竖直向上画，标出字母符号，注意两条线段的长度相同，如图：（3）由图可知，将灯泡L3的右端接线柱与电源正极连接，则可实现开关S接1时，只有L1、L2亮（L1、L2并联），开关接2时，只有灯L3、L4亮（L3、L4并联）．如图所示：30. 解：小军沿水平冰面减速向后退去时，对小军受力分析，竖直方向上受到竖直向下重力和水平冰面对他竖直向上的支持力是一对平衡力；水平方向向左减速运动，故其受到水平向右的摩擦力；这三个力的作用点可画在重心，从重心分别沿竖直向下和竖直向上画一条有向线段，用“G”表示重力，用“F”表示支持力，从重心沿水平向右画一条有向线段，用“f”表示摩擦力，如图所示：31. 解：由于足球是形状规则的物体，其重心在其几何中心（球心）上，过球心沿竖直向下画一条有向线段，用“G”表示重力，如下图所示：32. 解：石块A受到的重力方向竖直向下，作用点在重心；拉力的方向沿绳子向上，作用点也在重心．示意图如下：33. 解：由于橡皮和文具盒一起匀速运动，相对静止，所以橡皮不受摩擦力的作用，只受重力和支持力的作用；然后过重心沿竖直向下的方向和竖直向上的方向分别画一条有向线段表示出重力G和支持力F支，注意作图时两条线段的长度要相等．如图所示：34. 解：向右奔跑的男生，与地面接触的这只脚有向左滑动的趋势，因此鞋底受到地面对它向右的摩擦力，作用点在鞋底与地面的接触点（A点）；支持力的作用点也在A点，方向竖直向上；过A点分别沿水平向右和竖直向上的方向画一条带箭头的线段，并标明字母f和F；如图所示：35. 解：漂浮在水面上的木块，处于平衡状态，受到重力和浮力作用，而且是一对平衡力；重力从重心竖直向下画，浮力从重心竖直向上画，标出符号G和F浮，注意两条线段的长度相等，如图所示：36. 解：重力和拉力的作用点都画在重心上，重力的方向是竖直向下的，拉力的方向与绳子的方向相同．故答图如下：．37. 解：（1）过入射光线和水面的交点作一条垂直于水面的法线，根据反射角等于入射角，在法线的另一侧，可作出反射光线，并且标出反射光线的方向；根据光的折射定律，因为光线是从空气进入水里，折射角应该小于入射角，在法线的另一侧，作出折射光线并且标出折射光线的方向．如图所示：（2）因为是光滑的斜面，且绳子处于竖直状态（球与斜面虽然接触但不发生挤压），所以小球不受摩擦力和支持力的作用；所以小球受到重力和拉力的作用，重力的方向竖直向下，拉力的方向沿绳子向上，两个力的作用点都画在重心上．如图所示：．38. 解：拉力的作用点在横杆上，从作用点开始，沿力的方向画一条带箭头的线段，标出F，即为F 的示意图；从支点O向F所在的直线作垂线，并标出L，即为拉力F的力臂．如图所示：．39. 解：木球漂浮在水面上，重力和浮力是一对平衡力，二者大小相等、方向相反、作用在同一直线上；过木球的重心分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F浮表示，注意这两条线段长度应相等，如下图所示：．40. 解：原来物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止，由于惯性木块保持原来的速度继续运动，木块相对于平板向右滑动，收到水平向左的摩擦力；同时木块受竖直向下的重力G、平板对它竖直向上支持力F的作用，这两个力是一对平衡力，三个力的作用点都在物块的重心上，如图所示：41. 解：据题意可知，已知标度，和作用点，而后从F1的作用点，沿水平方向成30°角的斜向右上方的位置，画出三段标度的长的线段，表明拉力F2=60N即可，如下图所示：42. 解：小球受重力和细绳的拉力作用，重力方向竖直向下，拉力方向沿绳并指向绳，如图所示：．43. 解：以A为研究对象，受向左的拉力和向右的摩擦力才会保持静止；A受到支持力方向竖直向上，过物体的重心，分别沿支持力和摩擦力的方向画一条有向线段，分别用N和f表示，如图所示：44. 解：物体漂浮在水面上静止不动，则受到的重力G和浮力F浮是一对平衡力，大小相等；浮力从重心竖直向上画，重力从重心竖直向下画，注意表示两个力的线段长度相等，如图所示：．45. 解：小球漂浮在水面上，受到重力和浮力的作用，重力和浮力是一对平衡力，二者大小相等；重力的方向竖直向下，浮力的方向竖直向上，力的作用点可都画在小球的重心上，。

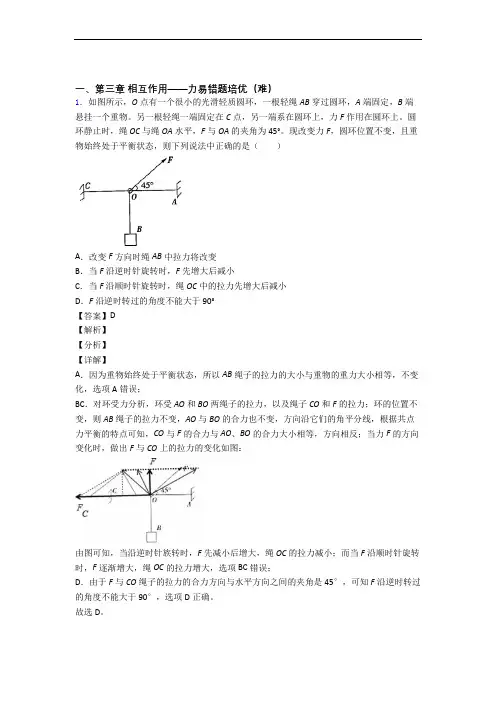

一、第三章相互作用——力易错题培优（难）1．如图所示，O点有一个很小的光滑轻质圆环，一根轻绳AB穿过圆环，A端固定，B端悬挂一个重物。

另一根轻绳一端固定在C点，另一端系在圆环上，力F作用在圆环上。

圆环静止时，绳OC与绳OA水平，F与OA的夹角为45°。

现改变力F，圆环位置不变，且重物始终处于平衡状态，则下列说法中正确的是（）A．改变F方向时绳AB中拉力将改变B．当F沿逆时针旋转时，F先增大后减小C．当F沿顺时针旋转时，绳OC中的拉力先增大后减小D．F沿逆时转过的角度不能大于90°【答案】D【解析】【分析】【详解】A．因为重物始终处于平衡状态，所以AB绳子的拉力的大小与重物的重力大小相等，不变化，选项A错误；BC．对环受力分析，环受AO和BO两绳子的拉力，以及绳子CO和F的拉力；环的位置不变，则AB绳子的拉力不变，AO与BO的合力也不变，方向沿它们的角平分线，根据共点力平衡的特点可知，CO与F的合力与AO、BO的合力大小相等，方向相反；当力F的方向变化时，做出F与CO上的拉力的变化如图：由图可知，当沿逆时针族转时，F先减小后增大，绳OC的拉力减小；而当F沿顺时针旋转时，F逐渐增大，绳OC的拉力增大，选项BC错误；D．由于F与CO绳子的拉力的合力方向与水平方向之间的夹角是45°，可知F沿逆时转过的角度不能大于90°，选项D正确。

故选D。

2．如图所示，一固定的细直杆与水平面的夹角为α=15°，一个质量忽略不计的小轻环C套在直杆上，一根轻质细线的两端分别固定于直杆上的A、B两点，细线依次穿过小环甲、小轻环C和小环乙，且小环甲和小环乙分居在小轻环C的两侧．调节A、B间细线的长度，当系统处于静止状态时β=45°.不计一切摩擦．设小环甲的质量为m1，小环乙的质量为m2，则m1∶m2等于( )A．tan 15°B．tan 30°C．tan 60°D．tan 75°【答案】C【解析】试题分析：小球C为轻环，重力不计，受两边细线的拉力的合力与杆垂直，C环与乙环的连线与竖直方向的夹角为600，C环与甲环的连线与竖直方向的夹角为300，A点与甲环的连线与竖直方向的夹角为300，乙环与B点的连线与竖直方向的夹角为600，根据平衡条件，对甲环：，对乙环有：，得，故选C．【名师点睛】小球C为轻环，受两边细线的拉力的合力与杆垂直，可以根据平衡条件得到A段与竖直方向的夹角，然后分别对甲环和乙环进行受力分析，根据平衡条件并结合力的合成和分解列式求解．考点：共点力的平衡条件的应用、弹力．3．如图所示，一轻质光滑定滑轮固定在倾斜木板上，质量分别为m和2m的物块A、B，通过不可伸长的轻绳跨过滑轮连接，A、B间的接触面和轻绳均与木板平行。

专题训练(一)力的图示和力的示意图类型一力的图示1.如图所示,均匀球体在绳子10 N拉力的作用下保持静止,用力的图示法画出该球受到的拉力F。

(作用点已给出)2.请用力的图示法在图中画出重为6 N的物体对水平地面的压力。

(作用点已给出)3.用力的图示法在图中画出与水平地面成30°角、大小为150 N且在O点斜向左上方拉小车的力。

▶类型二弹力的示意图4.在图中画出小球受到的支持力的示意图。

(作用点已给出)5.在图中画出人对木箱的水平推力F的示意图。

6.图中两根绳吊着小球,画出绳对小球拉力的示意图。

7.某同学用30 N的力斜向右上方推木箱,推力方向与水平方向成30°夹角,请在图中作出该力的示意图。

(作用点已给出)8.如图所示,各接触面光滑且物体A静止,画出物体A所受弹力的示意图。

(作用点已给出)▶类型三重力的示意图9.弹簧测力计下挂着物体静止,如图所示,请在图中画出该物体所受重力的示意图。

10.如图所示,一小球正在斜坡上向下滚动,请画出小球受到重力的示意图。

11.如图所示,重5 N的一瓶饮料静置在停止运转的传送带上。

请画出这瓶饮料所受重力的示意图。

12.在图中画出甲同学所受重力的示意图。

▶类型四摩擦力的示意图13.如图所示,一物体以某一速度冲上表面粗糙的固定斜面,请画出物体在上滑过程中所受摩擦力的示意图(力的作用点画在物体的重心)。

14.如图所示,两只手握住轻质笔杆(笔杆粗糙),其中右侧的手向右滑动,另一只手不动,试作出笔杆对两手的摩擦力的示意图。

15.如图所示,一位老人骑着一辆自行车匀速行驶在水平地面上,忽略骑行时的空气阻力,请画出后轮所受摩擦力f1和前轮所受摩擦力f2的示意图。

▶类型五物体受力的示意图16.如图所示,用细线将圆环悬挂在天花板上,请你在图中画出圆环所受力的示意图。

17.如图所示,小球在光滑的水平面上向左运动,与弹簧接触后,将弹簧压缩,请画出小球压缩弹簧时所受力的示意图。

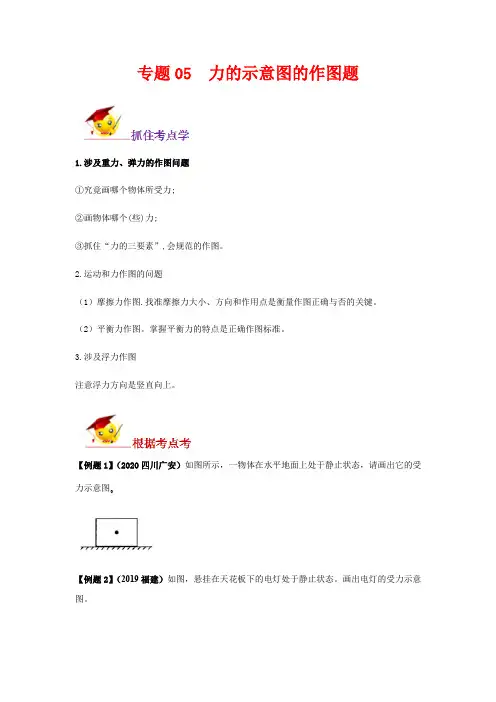

专题05 力的示意图的作图题1.涉及重力、弹力的作图问题①究竟画哪个物体所受力;②画物体哪个(些)力;③抓住“力的三要素”,会规范的作图。

2.运动和力作图的问题（1）摩擦力作图.找准摩擦力大小、方向和作用点是衡量作图正确与否的关键。

（2）平衡力作图。

掌握平衡力的特点是正确作图标准。

3.涉及浮力作图注意浮力方向是竖直向上。

【例题1】（2020四川广安）如图所示，一物体在水平地面上处于静止状态，请画出它的受力示意图｡【例题2】（2019福建）如图，悬挂在天花板下的电灯处于静止状态。

画出电灯的受力示意图。

【例题3】（2019江西）图中物块正水平向左滑动并压缩弹簧在O点画出物块水平方向受力示意图。

【例题4】（2020山东潍坊）如图所示，物体上系一细线，细线右端固定，物体静止在水中时细线恰好水平，请作出物体受力的示意图。

1．（2019湖南彬州）如图所示，用细线拉住的小球静止在水中，请画出小球所受重力的示意图（重心已画出）。

2.（2019贵州铜仁）一个物块沿着斜面向下运动，请你画出物块受到的重力和滑动摩擦力的示意图。

3．（2019贵州省黔东南州）如图所示，用弹簧测力计悬挂着物体静止在水中，请画出此时物体受到力的示意图。

4.（2019安徽）如图，用细线将小钢球悬挂起来。

让其在竖直平面内左右摆动。

忽略空气阻力，在图上画出小钢球摆动到B点时所受力的示意图。

5．（2019四川内江）如图所示，刻度尺静止在手指上，请画出刻度尺所受力的示意图。

6．（2019山东泰安）如图所示，小球悬挂在细线下来回摆动。

请作出小球在图示位置时，所受细线拉力F和重力G的示意图。

7．（2019湖北随州）如图是一辆面包车，该车后轮为驱动轮，前轮为方向轮。

该车刚刚从静止起步处于加速阶段（不计空气阻力）。

画出该车所受重力、支持力、地面对前轮和后轮的摩擦力的示意图。

8.（2020湖北孝感）如图所示，放在水平地面上的小车B与弹簧相连，弹簧处于伸长状态，物体A与小车B均静止。

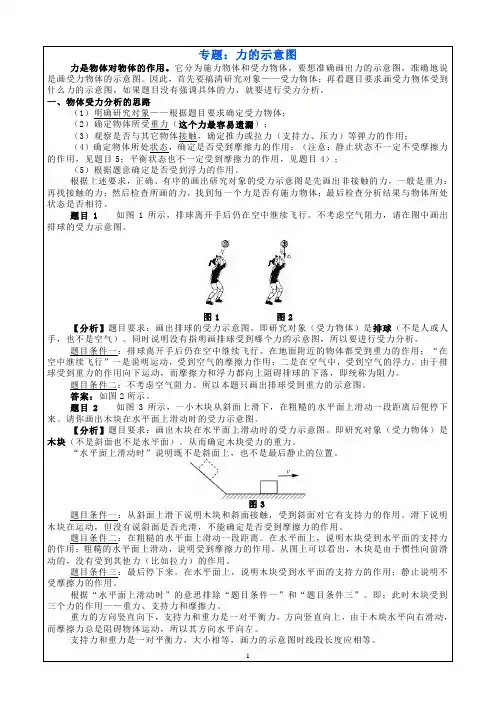

专题：力的示意图力是物体对物体的作用。

它分为施力物体和受力物体，要想准确画出力的示意图，准确地说是画受力物体的示意图。

因此，首先要搞清研究对象——受力物体；再看题目要求画受力物体受到什么力的示意图，如果题目没有强调具体的力，就要进行受力分析。

一、物体受力分析的思路（1）明确研究对象——根据题目要求确定受力物体；（2）确定物体所受重力（这个力最容易遗漏）；（3）观察是否与其它物体接触，确定推力或拉力（支持力、压力）等弹力的作用；（4）确定物体所处状态，确定是否受到摩擦力的作用；（注意：静止状态不一定不受摩擦力的作用，见题目5；平衡状态也不一定受到摩擦力的作用，见题目4）；（5）根据题意确定是否受到浮力的作用。

根据上述要求，正确、有序的画出研究对象的受力示意图是先画出非接触的力，一般是重力；再找接触的力；然后检查所画的力，找到每一个力是否有施力物体；最后检查分析结果与物体所处状态是否相符。

题目1如图1所示，排球离开手后仍在空中继续飞行。

不考虑空气阻力，请在图中画出排球的受力示意图。

图1 图2【分析】题目要求：画出排球的受力示意图。

即研究对象（受力物体）是排球（不是人或人手，也不是空气）。

同时说明没有指明画排球受到哪个力的示意图，所以要进行受力分析。

题目条件一：排球离开手后仍在空中继续飞行。

在地面附近的物体都受到重力的作用；“在空中继续飞行”一是说明运动，受到空气的摩擦力作用；二是在空气中，受到空气的浮力。

由于排球受到重力的作用向下运动，而摩擦力和浮力都向上阻碍排球的下落，即统称为阻力。

题目条件二：不考虑空气阻力。

所以本题只画出排球受到重力的示意图。

答案：如图2所示。

题目2如图3所示，一小木块从斜面上滑下，在粗糙的水平面上滑动一段距离后便停下来。

请你画出木块在水平面上滑动时的受力示意图。

【分析】题目要求：画出木块在水平面上滑动时的受力示意图。

即研究对象（受力物体）是木块（不是斜面也不是水平面）。

从而确定木块受力的重力。

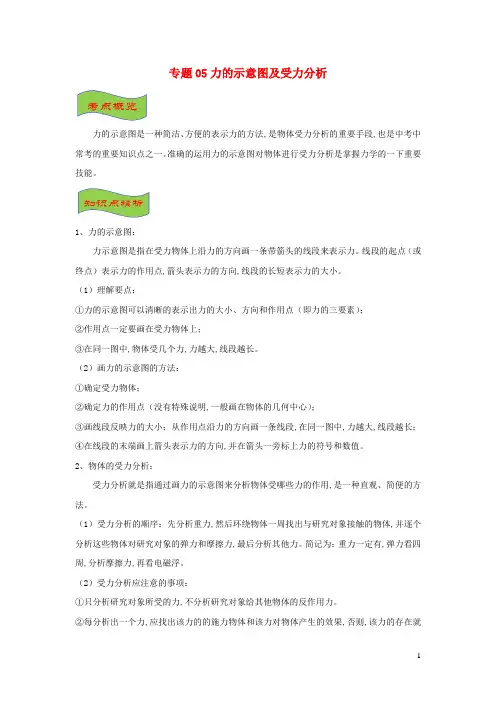

专题05力的示意图及受力分析力的示意图是一种简洁、方便的表示力的方法,是物体受力分析的重要手段,也是中考中常考的重要知识点之一。

准确的运用力的示意图对物体进行受力分析是掌握力学的一下重要技能。

1、力的示意图：力示意图是指在受力物体上沿力的方向画一条带箭头的线段来表示力。

线段的起点（或终点）表示力的作用点,箭头表示力的方向,线段的长短表示力的大小。

（1）理解要点：①力的示意图可以清晰的表示出力的大小、方向和作用点（即力的三要素）；②作用点一定要画在受力物体上；③在同一图中,物体受几个力,力越大,线段越长。

（2）画力的示意图的方法：①确定受力物体；②确定力的作用点（没有特殊说明,一般画在物体的几何中心）；③画线段反映力的大小：从作用点沿力的方向画一条线段,在同一图中,力越大,线段越长；④在线段的末端画上箭头表示力的方向,并在箭头一旁标上力的符号和数值。

2、物体的受力分析：受力分析就是指通过画力的示意图来分析物体受哪些力的作用,是一种直观、简便的方法。

（1）受力分析的顺序：先分析重力,然后环绕物体一周找出与研究对象接触的物体,并逐个分析这些物体对研究对象的弹力和摩擦力,最后分析其他力。

简记为：重力一定有,弹力看四周,分析摩擦力,再看电磁浮。

（2）受力分析应注意的事项：①只分析研究对象所受的力,不分析研究对象给其他物体的反作用力。

②每分析出一个力,应找出该力的的施力物体和该力对物体产生的效果,否则,该力的存在就值得考虑。

③物体受力情况与运动情况必须相符,所以分析完物体受力时,可以通过分析受力情况与运动情况是否相符,来粗略地判断此分析是否正确。

④要对几个物体进行受力析时,通常先分析受力个数较少的物体的受力情况。

⑤合力和分力不能重复的列为物体所受的力。

⑥要摒弃传力的概念,如下图中,A由于受到推力F而对墙产生弹力,而不能说推力F作用在墙上。

一、中考题型分析中考中,画力的示意图或对物体进行受力分析是力学考查的主要内容之一,侧重对三种常见的弹力、重力、摩擦力的考查,有时需根据物体的状态判断力是否存在或力的方向。

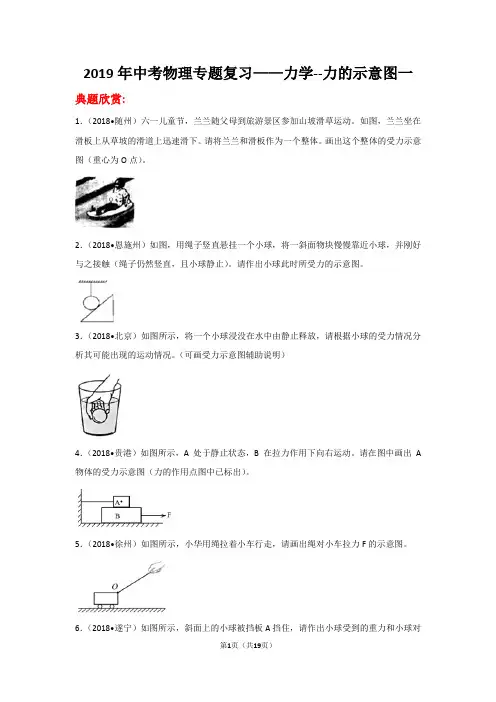

2019年中考物理专题复习——力学--力的示意图一典题欣赏:1．（2018•随州）六一儿童节，兰兰随父母到旅游景区参加山坡滑草运动。

如图，兰兰坐在滑板上从草坡的滑道上迅速滑下。

请将兰兰和滑板作为一个整体。

画出这个整体的受力示意图（重心为O点）。

2．（2018•恩施州）如图，用绳子竖直悬挂一个小球，将一斜面物块慢慢靠近小球，并刚好与之接触（绳子仍然竖直，且小球静止）。

请作出小球此时所受力的示意图。

3．（2018•北京）如图所示，将一个小球浸没在水中由静止释放，请根据小球的受力情况分析其可能出现的运动情况。

（可画受力示意图辅助说明）4．（2018•贵港）如图所示，A 处于静止状态，B 在拉力作用下向右运动。

请在图中画出A 物体的受力示意图（力的作用点图中已标出）。

5．（2018•徐州）如图所示，小华用绳拉着小车行走，请画出绳对小车拉力F的示意图。

6．（2018•遂宁）如图所示，斜面上的小球被挡板A挡住，请作出小球受到的重力和小球对挡板A的压力示意图。

7．（2018•广安）如图所示，一小球正在斜坡上向下滚动，请画出小球在斜坡上受到重力的示意图。

8．（2018•威海）如图所示，小球从A点沿光滑轨道下滑，依次经过B点、C点和D点，请画出小球在C点受力的示意图。

（不计空气阻力）9．（2018•安徽）如图甲所示，物块A在一固定的斜面上保持静止，可将物块A看成一个有质量的点（见图乙）。

请在图乙中画出物块的受力的示意图。

10．（2018•海南）如图所示，画出苹果所受重力的示意图。

11．（2018•通辽）一个木块从斜面上滑下，并在水平面上继续滑动，请画出木块在水平面上继续滑动时的受力示意图。

12．（2018•遵义）如图所示，放在小车上的木块随小车一起在水平面上做匀速直线运动，请作出木块所受力的示意图。

（图中O点为木块的重心）13．（2018•聊城）踢出去的足球在操场上慢慢滚动后停下来，在图中请画由在操场上向左滚动的足球受力的示意图。

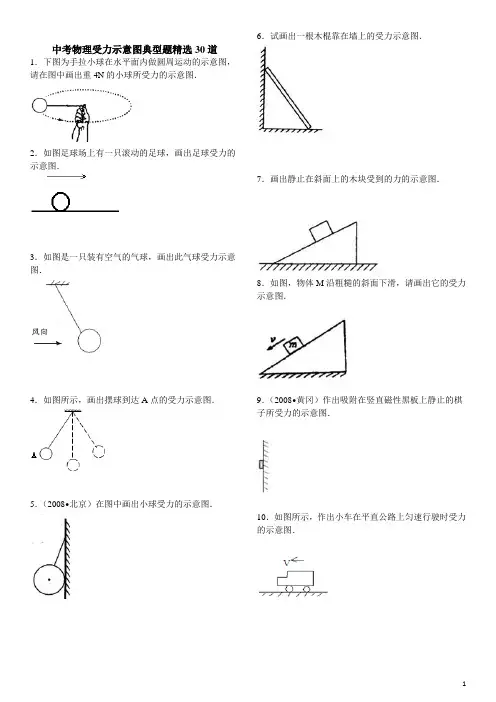

中考物理受力示意图典型题精选30道1．下图为手拉小球在水平面内做圆周运动的示意图，请在图中画出重4N的小球所受力的示意图．2．如图足球场上有一只滚动的足球，画出足球受力的示意图．3．如图是一只装有空气的气球，画出此气球受力示意图．4．如图所示，画出摆球到达A点的受力示意图．5．（2008•北京）在图中画出小球受力的示意图．6．试画出一根木棍靠在墙上的受力示意图．7．画出静止在斜面上的木块受到的力的示意图．8．如图，物体M沿粗糙的斜面下滑，请画出它的受力示意图．9．（2008•黄冈）作出吸附在竖直磁性黑板上静止的棋子所受力的示意图．10．如图所示，作出小车在平直公路上匀速行驶时受力的示意图．11．如图所示，一铅球在空中飞行，不计空气阻力，请画出铅球受力的示意图．12．如图，物体随传送带一起做匀速直线运动，画出A 的受力示意图．13．请在甲图中画出汽车匀速上坡时所受力的示意图．14．货物如图所示随传送带一起匀速斜向上运动，画出货物受到力的示意图．15．如图所示，一个物体沿光滑斜面下滑，请作出物体所受力的示意图．16．（2009•黄冈）如图所示的水桶，是在一个最小外力作用下所处的状态．作出它此时的受力示意图．17．如图所示，重50N的物体在光滑的水平地面上匀速直线运动，画出它所受力的示意图．18．画出图中所示斜面上小球所受力的示意图及小球对斜面的压力19．如图所示，某公司在风和日丽的天气，利用氢气球进行新产品宣传，请你画出氢气球受力的示意图．20．如图，车减速前进，画出悬挂在车厢内的物体A所受力的示意图．21．如图所示，请画出斜面上的物体所受重力和以及斜面所受压力的示意图．22．一小球静止在两互相垂直的墙壁间，如图所示，画出小球所受力的示意图．23．如图甲所示是地球表面附近的一些物体，请画出飞机所受重力的示意图．在图乙中，一物体以某一初速度冲上粗糙斜面，请作出该物体受力的示意图．24．如图所示，一物体以某一初速度冲下光滑斜面，请作出该物体的受力示意图．25．如图12所示汽车上有一个箱子，请画出汽车启动时箱子所受力的示意图．26．（2012•湖北）在自动化生产线上，常用传送带传送工件，如图所示，一个工件与传送带一起沿水平向右做加速运动，不计空气阻力，请在图中画出工件受到的所有力的示意图．27．（1）请画出图1中“不倒翁”所受重力的示意图（黑点表示“不倒翁”的重心O）．（2）如图2在自动化生产线上，常用传送带传送工件，请在图中画出工件对传送带压力的受力示意图．（3）如图3，一物体以某一初速度冲上光滑斜面，请作出该物体受力的示意图．（4）小强用100N的力去踢重为5N的足球，请在图4中画出踢出去的足球在地面上运动时受到的力的示意图（不计空气阻力）．28．如图所示，物体A重8N，对斜面的压力大小为6N，从光滑的斜面上自由滑动到斜面底端，试画出物体在斜面上运动过程受到的力的示意图．29．画出图中浸在液体中的小球受到的浮力以及容器对斜面的压力示意图．30．如图所示，一铁块放在水平地面上，请画出当条形磁铁靠近铁块时，铁块仍处于静止时受力示意图．中考物理受力示意图典型题精选30道参考答案与试题解析1．下图为手拉小球在水平面内做圆周运动的示意图，请在图中画出重4N的小球所受力的示意图．2．如图足球场上有一只滚动的足球，画出足球受力的示意图．3．如图是一只装有空气的气球，画出此气球受力示意图．4．如图所示，画出摆球到达A点的受力示意图．5．（2008•北京）在图中画出小球受力的示意图．6．试画出一根木棍靠在墙上的受力示意图．7．画出静止在斜面上的木块受到的力的示意图．8．如图，物体M沿粗糙的斜面下滑，请画出它的受力示意图．9．（2008•黄冈）作出吸附在竖直磁性黑板上静止的棋子所受力的示意图．10．如图所示，作出小车在平直公路上匀速行驶时受力的示意图．11．如图所示，一铅球在空中飞行，不计空气阻力，请画出铅球受力的示意图．12．如图，物体随传送带一起做匀速直线运动，画出A 的受力示意图．13．请在甲图中画出汽车匀速上坡时所受力的示意图．14．货物如图所示随传送带一起匀速斜向上运动，画出货物受到力的示意图．15．如图所示，一个物体沿光滑斜面下滑，请作出物体所受力的示意图．16．（2009•黄冈）如图所示的水桶，是在一个最小外力作用下所处的状态．作出它此时的受力示意图．17．如图所示，重50N的物体在光滑的水平地面上匀速直线运动，画出它所受力的示意图．18．画出图中所示斜面上小球所受力的示意图及小球对斜面的压力19．如图所示，某公司在风和日丽的天气，利用氢气球进行新产品宣传，请你画出氢气球受力的示意图．20．如图，车减速前进，画出悬挂在车厢内的物体A所受力的示意图．21．如图所示，请画出斜面上的物体所受重力和以及斜面所受压力的示意图．22．一小球静止在两互相垂直的墙壁间，如图所示，画出小球所受力的示意图．23．如图甲所示是地球表面附近的一些物体，请画出飞机所受重力的示意图．在图乙中，一物体以某一初速度冲上粗糙斜面，请作出该物体受力的示意图．24．如图所示，一物体以某一初速度冲下光滑斜面，请作出该物体的受力示意图．25．如图12所示汽车上有一个箱子，请画出汽车启动时箱子所受力的示意图．26．（2012•湖北）在自动化生产线上，常用传送带传送工件，如图所示，一个工件与传送带一起沿水平向右做加速运动，不计空气阻力，请在图中画出工件受到的所有力的示意图．27．作图题（1）请画出图1中“不倒翁”所受重力的示意图（黑点表示“不倒翁”的重心O）．（2）如图2在自动化生产线上，常用传送带传送工件，请在图中画出工件对传送带压力的受力示意图．（3）如图3，一物体以某一初速度冲上光滑斜面，请作出该物体受力的示意图．（4）小强用100N的力去踢重为5N的足球，请在图4中画出踢出去的足球在地面上运动时受到的力的示意图（不计空气阻力）．28．如图所示，物体A重8N，对斜面的压力大小为6N，从光滑的斜面上自由滑动到斜面底端，试画出物体在斜面上运动过程受到的力的示意图．29．画出图中浸在液体中的小球受到的浮力以及容器对斜面的压力示意图．30．如图所示，一铁块放在水平地面上，请画出当条形磁铁靠近铁块时，铁块仍处于静止时受力示意图．。

2021年湖北省中考物理专题训练——专题7运动和力一．选择题（共19小题）1．（2020春•江岸区期末）小车在100N拉力的作用下向前运动，如图所示是该拉力的示意图。

以下说法不正确的是（）A．该示意图把拉力的三要素表示出来了B．在同一图中，力越大，线段应该越长C．只有力的大小、方向会影响力的作用效果D．图中小车所受100N拉力的施力物体是绳子2．（2020春•武昌区校级期中）某实验小组的同学对A、B两根橡皮筋进行探究，将橡皮筋的一端固定，另一端悬挂钩码图甲所示，记录橡皮筋受到的拉力大小F和橡皮筋伸长量，根据多组测量数据做出的图线如图乙所示。

下列说法正确的是（）A．分别用这两根橡皮筋制成的测力计，橡皮筋B 制成的测力计测量的精确度高B．将本实验中两根橡皮筋并列起来一起用，能够测的力最大值为25NC．将本实验中两根橡皮筋串接起来一起用，能够测的力最大值为10ND．当在两根橡皮筋上都悬挂重力为8N 的物体时，橡皮筋A的伸长量为8cm 3．（2019春•梁子湖区期末）如图所示，静止在水平面上的小车上有一弯形硬杆，其下端固定一个小球，小球也处于静止状态，则下列关于小球受力的示意图正确的是（）A．B．C．D．4．（2021•岳阳模拟）如图所示，四旋翼无人机下方用细线悬挂一个重物，不考虑空气阻力，则无人机在空中（）A．悬停时，重物受到的重力与它对细线的拉力是一对平衡力B．加速上升时，细线对重物的拉力大于重物所受的重力C．匀速下降时，重物所受的重力大于细线对重物的拉力D．水平匀速飞行时，悬挂重物的细线会偏离竖直方向5．（2020春•安陆市期末）物体静止在桌面上，下列分析正确的是（）A．物体对桌面的压力与桌面对它的支持力是一对平衡力B．物体受到的重力与桌面对它的支持力是一对平衡力C．物体受到的重力与它对桌面的压力是一对平衡力D．物体受到的重力与它对桌面的压力是一对相互作用力6．（2020•江岸区校级模拟）如图甲所示是“探究影响滑动摩擦力大小的因素”的实验装置。
