连铸三大件的生产与应用

连铸的原理
连铸是一种先进的铸造工艺，它通过在同一设备上连续进行浇铸和凝固，实现了铸坯的一次成型，大大提高了生产效率和产品质量。

连铸的原理主要包括连续浇铸、连续凝固和连续切割三个方面。

首先，连续浇铸是指在连铸设备上通过连续浇注熔融金属，使金属液不间断地流入结晶器中。

这样可以避免浇注过程中的温度变化和氧化，保证了金属液的纯净度和温度稳定性。

同时，连续浇铸还可以减少浇注过程中的气体夹杂和金属液的氧化，提高了产品的内部质量。

其次，连续凝固是指在结晶器中，熔融金属通过连续往复的凝固过程，逐渐形成固态铸坯。

在这个过程中，结晶器内部的冷却系统不断地将热量带走，使金属液逐渐凝固成固态金属。

通过控制结晶器的温度和冷却速度，可以实现对铸坯组织和性能的精确控制，从而获得更高质量的产品。

最后，连续切割是指在连铸设备的出口处，通过连续的切割装置将凝固成型的铸坯切割成所需长度的产品。

这样可以避免传统浇铸中的冷却等待时间，提高了生产效率。

同时，连续切割还可以减少铸坯表面的氧化和变形，保证了产品的表面质量和尺寸精度。

总的来说，连铸的原理是通过连续浇铸、连续凝固和连续切割，实现了铸坯的一次成型，大大提高了生产效率和产品质量。

这种先进的铸造工艺在现代工业生产中得到了广泛应用，为各种金属制品的生产提供了可靠的技术保障。

国内连铸“三大件”（长水口、浸入式水口、塞棒）市场四强、现存问题及发展长水口：连铸时，长水口用来连接钢包与中间包，其作用是在钢水浇注过程中隔断空气，避免钢水的二次氧化及氮气的吸入、防止钢水飞溅及卷渣。

由于钢水在长水口内迅速通过，因此要求长水口具有良好的耐热震性、抗钢水冲击性和抗渣蚀性能。

长水口的材质主要有熔融石英质和Al2O3-C质、ZrO2-C质。

熔融石英质水口价格低廉，但抗钢水冲蚀性能和抗中间包覆盖剂、熔渣的侵蚀性能较差；Al2O3-C质水口使用寿命长，对钢种的适应性强；而含ZrO2质水口价格较高，一般仅在渣线部位应用ZrO2-C材料。

浸入式水口：中间包钢水到结晶器由浸入式水口连接，它可控制钢水的流动状态和注入速度，防止钢水二次氧化和结晶器保护渣卷入钢水，促进夹杂物上浮，并使结晶器内铸坯断面热流分布均匀等功能。

浸入式水口渣线要求抗保护渣侵蚀性能优异，而本体则要求耐热震、抗冲刷且能防止Al2O3附着阻塞水口。

因此，浸入式水口本体材料采用Al2O3-C材质，渣线部位用ZrO2-C材质。

为解决特殊钢种需要又研发了各种材质的浸入式水口。

比如：ZrO2-CaO-C系、无碳Al2O3-SiO2系、MgO-CaO-C系等浸入式水口能有效解决浇铸低碳铝镇静钢过程中水口絮瘤堵塞；适用于高氧钢的MA-C质浸入式水口；为适应板坯连铸浸入式水口快换技术的发展，研发了高耐磨性、高抗氧化性、低碳的Al2O3-C板面材料。

塞棒：从中间包到结晶器的钢水流量由整体塞棒控制，还可用塞棒向钢水中喷吹氩气等惰性气体。

因其要控制开浇和停浇，所以塞棒头部必须抗冲刷、与浸入式水口能很好配合，同时渣线还必须具有较好的抗侵蚀性能来抵抗中间包钢渣的侵蚀。

塞棒的材质主要是Al2O3-C质。

为保证塞棒在使用过程中的可靠性及长时间控流效果，棒头一般采用低碳材质，碳的质量分数一般不高于15%，以保证材料具有优良的抗钢水冲蚀性能；而棒身一般采用高碳材质，碳的质量分数一般不低于26%，渣线处采用MgO-C或ZrO2-C材质，以增强塞棒的整体抗侵蚀性能。

连铸技术在钢铁冶炼中的应用现代钢铁冶炼中的一项关键技术是连铸技术。

连铸技术是将液态钢浇注到连续铸机冷却结构上，形成连续的厚板、薄板、管材、工字钢等钢材产品，从而取代了以往钢液在浇铸过程中结晶、凝固而产生的不纯物及疵点，提高了钢材的质量。

连铸技术应用于钢铁冶炼中，提升钢材质量、生产率和经济效益，逐步普及和发展，成为钢铁行业的发展趋势。

一、连铸技术简介连铸是指将钢液在连续铸造机上，通过机械力使钢液流动的同时，紧靠着冷固结构快速凝固并形成的成品钢材。

同时，连铸设备和工艺连续化，无须在冶炼配料和成品钢材之间的中间过程转化步骤，从而提高了钢材质量，减少了能源消耗。

连铸技术的主要优点是：1. 避免了钢液在浇注过程中，由于结晶、凝固而产生的不纯物和疵点，提高了钢材的质量。

2. 减少了钢材制造过程中的能源消耗，同时提高了生产效率。

3. 减少了外观质量的不良因素，提高了铸造钢材的质量。

二、连铸工艺流程连续铸造过程中，首先将液态钢从钢包中送往浇注站，然后将钢液引入下垂式浇注管中，通过支撑装置的各种动作使钢液保持稳定的流动，进入连续铸造机，与冷却结构接触而凝固。

连续铸造过程中，一般采用感应加热方式加热钢水。

加热后的钢水通过调节水冷却器的水流，以达到理想的冷却速度，从而产生所需要的微观组织。

连续铸造机的工作原理是，将钢水通过下垂管输入机器，快速冷却成铜片，然后通过机器的牵引链条拖动，继续冷却、成型、切割制成成品钢材，整个过程实现了连续化生产，极大提升了生产力。

三、连铸技术应用案例1. 小排钢坯连铸小排钢坯连铸技术是近年来发展起来的一种先进的钢铁连铸生产工艺。

它的工艺流程与传统的结构光从钢水到钢坯形成的连铸工艺相同，但采用了先进的成杯技术，将定径后的小排钢坯成杯装载上车架，经热处理后直接送往轧机生产线，大大缩短了连铸生产过程，同时也减少了钢坯形变和凝固的不正常现象，大大提高了钢坯的质量。

2. 大直径碳素钢连铸大直径碳素钢连铸是在特别条件下，通过添加稳定剂、合理调整冷却条件来控制晶粒尺寸，使连铸坯疏松度降低，提高了连铸物质的牢度和成品合格率，在保证钢质量同时，也增加了生产量。

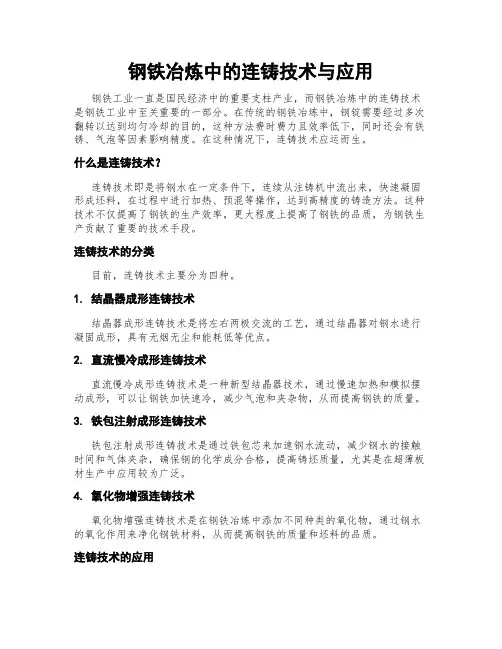

钢铁冶炼中的连铸技术与应用钢铁工业一直是国民经济中的重要支柱产业，而钢铁冶炼中的连铸技术是钢铁工业中至关重要的一部分。

在传统的钢铁冶炼中，钢锭需要经过多次翻转以达到均匀冷却的目的，这种方法费时费力且效率低下，同时还会有铁锈、气泡等因素影响精度。

在这种情况下，连铸技术应运而生。

什么是连铸技术？连铸技术即是将钢水在一定条件下，连续从注铸机中流出来，快速凝固形成坯料，在过程中进行加热、预混等操作，达到高精度的铸造方法。

这种技术不仅提高了钢铁的生产效率，更大程度上提高了钢铁的品质，为钢铁生产贡献了重要的技术手段。

连铸技术的分类目前，连铸技术主要分为四种。

1. 结晶器成形连铸技术结晶器成形连铸技术是将左右两极交流的工艺，通过结晶器对钢水进行凝固成形，具有无烟无尘和能耗低等优点。

2. 直流慢冷成形连铸技术直流慢冷成形连铸技术是一种新型结晶器技术，通过慢速加热和模拟摆动成形，可以让钢铁加快速冷，减少气泡和夹杂物，从而提高钢铁的质量。

3. 铁包注射成形连铸技术铁包注射成形连铸技术是通过铁包芯来加速钢水流动，减少钢水的接触时间和气体夹杂，确保钢的化学成分合格，提高铸坯质量，尤其是在超薄板材生产中应用较为广泛。

4. 氧化物增强连铸技术氧化物增强连铸技术是在钢铁冶炼中添加不同种类的氧化物，通过钢水的氧化作用来净化钢铁材料，从而提高钢铁的质量和坯料的品质。

连铸技术的应用连铸技术在钢铁工业中的应用十分广泛，相关产品具有以下几个方面的显著特点。

1. 降低了钢铁生产成本传统钢铁冶炼流程中，钢锭需要多次翻转以达到均匀冷却的目的，而在连铸技术的应用下，钢水流动迅速，制造速度提升，将钢锭连续地浇铸成长条状，时间短、效益大，节约了大量的人力资源和成本，使得钢铁生产更能够高效稳定运行。

2. 提高了钢铁质量连铸产品的品质在未来的钢铁工业发展中不可或缺，连铸技术制造出来的钢锭具有低碳低硫等优点，热性能稳定，甚至可以生产出高质量的薄板料，无论是经济利益还是技术趋势，都对钢铁市场产生了深远的影响和推动。

第35卷第2期2013年4月四川冶金Si ch uan M et al l ur gyV01．35N o．2A pr．，2013文章编号：1001--5108(2013)02删l—05攀成钢圆坯连铸“三大件"的生产与应用谢长清(攀钢集团金山耐火材料股份有限公司，四川德阳618000)【摘要】根据攀钢连铸“三大件”生产线的设备情况，针对攀成钢圆坯连铸“三大件”的使用条件，选择了不同的材质进行研究。

以板状刚玉、白刚玉、俚一氧化铝微粉、98大结晶电熔镁砂和天然鳞片状石墨等为原料制备了圆坯连铸生产线，用“三大件”一长水口、整体塞棒和浸入式水口，在现场进行了使用试验。

结果表明：所生产的圆坯连铸“三大件”性能完全满足使用要求，烘烤时无氧化和剥落；在实际连铸生产条件下，圆坯连铸“三大件”稳定地实现了12炉连浇，为相关的连铸“三大件”生产提供了良好的基础。

【关键词】连铸“三大件”圆坯连铸应用【中图分类号】T F341TQ l75【文献标识码】BPR O D U C T I O N A N DA I'PI L I C A T I O N O F T H R E E M A I N PR O D U C T S F O R R O U N D B L O O M C O N T烈U O U SC A S T I N G I N PA N C H E N G G A N GX i e C hangqi ng(Pangang G r o up Ji m ha n Refr a ct or y Co．，Lt d，D e ya ng618000，Siehuan，C hi na)[A bst r act]The di f fer ent m at er i al s of t hr ee m ai n pr oduc t s f or Panchenggang r ound bl oom cont i nuouscast i n g and r ol l i ng w e r e st udi ed ac cor di ng t o i t s appl i cat i o n condi t i ons and t he e qui pm ent s of Panggang t hr ee m ai n pr oduc t s f or cont i nuous cast i ng．t hr ee m ai n pr oduc t s f or cont i nuous cast i ng w e r e m anuf a ct ur ed w i t h s l ab c or undum、w hi t e cor undum、O t·A1203pow d er、98％bi g crys t al l i ze f used m a gnesi t e and nat ur a l s cal e gr aphi t e as m ai n s t art i ng m at er i al ac cor di ng t o t he appl i cat i o n r equi r e m e nt s．E xpe r i m e nt r es ul t s how s t hat t he t hr ee m ai n pr oduc t s f or cont i nuous cast i ng m a de of st udi ed m at er i al s I M e ca pabl e t o c as t s t eel w i t h12l adl e s equences i n r ound bl oom cont i nuous cas t i ng．The r es ul t pr ovi des a bet t er basi s f orf ur t her pr oduce．[K ey w or ds]t hr ee m ai n pr oduct s f or cont i nuous cast i ng，r ound bl oom cont i nuous cas t i ng，ap pl i cat i on1前言长期以来，连铸耐火材料的优劣制约着连铸生产技术的发展。

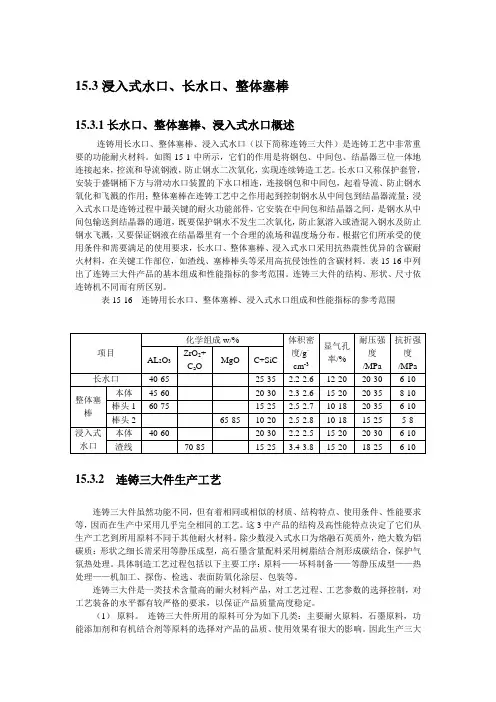

15.3浸入式水口、长水口、整体塞棒15.3.1长水口、整体塞棒、浸入式水口概述连铸用长水口、整体塞棒、浸入式水口（以下简称连铸三大件）是连铸工艺中非常重要的功能耐火材料。

如图15-1中所示，它们的作用是将钢包、中间包、结晶器三位一体地连接起来，控流和导流钢液，防止钢水二次氧化，实现连续铸造工艺。

长水口又称保护套管，安装于盛钢桶下方与滑动水口装置的下水口相连，连接钢包和中间包，起着导流、防止钢水氧化和飞溅的作用；整体塞棒在连铸工艺中之作用起到控制钢水从中间包到结晶器流量；浸入式水口是连铸过程中最关键的耐火功能部件，它安装在中间包和结晶器之间，是钢水从中间包输送到结晶器的通道，既要保护钢水不发生二次氧化，防止氮溶入或渣混入钢水及防止钢水飞溅，又要保证钢液在结晶器里有一个合理的流场和温度场分布。

根据它们所承受的使用条件和需要满足的使用要求，长水口、整体塞棒、浸入式水口采用抗热震性优异的含碳耐火材料，在关键工作部位，如渣线、塞棒棒头等采用高抗侵蚀性的含碳材料。

表15-16中列出了连铸三大件产品的基本组成和性能指标的参考范围。

连铸三大件的结构、形状、尺寸依连铸机不同而有所区别。

表15-16 连铸用长水口、整体塞棒、浸入式水口组成和性能指标的参考范围项目化学组成w/% 体积密度/g。

cm-3显气孔率/%耐压强度/MPa抗折强度/MPa AL2O3ZrO2+C a OMgO C+SiC长水口40-65 25-35 2.2-2.6 12-20 20-30 6-10整体塞棒本体45-60 20-30 2.3-2.6 15-20 20-35 8-10 棒头1 60-75 15-25 2.5-2.7 10-18 20-35 6-10 棒头2 65-85 10-20 2.5-2.8 10-18 15-25 5-8浸入式水口本体40-60 20-30 2.2-2.5 15-20 20-30 6-10 渣线70-85 15-25 3.4-3.8 15-20 18-25 6-1015.3.2 连铸三大件生产工艺连铸三大件虽然功能不同，但有着相同或相似的材质、结构特点、使用条件、性能要求等，因而在生产中采用几乎完全相同的工艺。

连铸“三大件”发展现状姓名：徐腾腾班级：无机非金属材料工程（卓越）1101 学号：201102128116 摘要：整体塞棒、长水口（大包长水口）和浸入式水口（中包所用水口），称为连铸“三大件”。

连铸“三大件”在炼钢生产中处于十分重要的位置，主要起到保护浇注和控流的作用，他们质量的好坏对于连铸乃至整个钢厂生产的连续性与稳定性有重要的意义。

其材质主要是铝碳质，以氧化铝和炭素为原料，大多数情况下还加入添加剂，如SiC、单质Si等，用沥青或树脂等有机结合剂粘结而成的碳复合耐火材料。

成型方法采用等静压成型。

本文主要从连铸“三大件”的原材料、生产过程、应用及在使用中出现的问题分析其发展现状。

关键词：连铸三大件发展现状 Al2O3－C1 前言进入2000年以后, 随着连铸技术的日臻成熟,高效连铸技术已成为钢铁行业发展重点。

高效连铸技术是以高拉速为核心,以高质量连铸坯无缺陷生产为基础,实现高连浇率、高作业率连铸的系统技术。

连铸速度的提高、连浇时间的延长,通过保护浇铸水口的钢水流速流量也显著提高, 因此对连铸用耐材提出了更高的要求。

连铸过程中所用的整体塞棒、长水口和浸入式水口在生产技术、产品品种、质量水平方面，正逐步追赶纾解先进水平，取代某些进口产品，以满足我国炼铁生产发展的需要。

延长连铸“三大件”的寿命是需求方最大的要求，由其所处环境和组成考虑，主要提高他们对渣液的抗侵蚀能力和高温抗氧化性。

本文简述我国连铸“三大件”的原料、生产过程、应用的发展现状；解决其存在的寿命低、成本高、生产复杂的问题。

通过对其从原料到成品和所处环境的分析，以及与国外产品的对比，选择最合理的成分组成和成型方式，提高性价比。

从而减少钢铁生产成本，促进钢铁工业的发展。

2 连铸“三大件”使用环境连铸“三大件”在连铸系统中所使用的位置如图：2.1 塞棒塞棒的功能主要是用于中间包开闭,除能自动控制中间包至结晶器的钢水流量外,还可通过塞棒的吹氩孔,向中间包吹入氩气和其它惰性气体,塞棒还具有控制钢流和净化的功能。

连铸技术在钢铁冶炼中的应用研究随着现代工业的快速发展，钢铁冶炼技术也在不断创新和发展。

其中，连铸技术的应用已成为钢铁生产中的不可或缺的一部分。

本文将围绕连铸技术在钢铁冶炼中的应用进行详细探讨。

一、连铸技术的概述连铸技术是指在钢铁冶炼过程中，将熔融的钢水经过流动状态下的定量控制，使其在连续铸模上凝固成一定尺寸的坯料。

连铸技术的应用可以有效地提高钢铁生产的效率和质量。

目前，连铸技术主要分为垂直连铸和水平连铸两种。

垂直连铸是指将钢水经过鼓风喷嘴和降温器，在自由落体条件下进入连铸机，流淌至铸模内凝固成坯料的工艺过程。

水平连铸则是将钢水从连铸机的铸包反复引出并进行急速冷却，使其凝固成坯料的不间断流水式生产过程。

二、连铸技术在钢铁冶炼中的应用1. 提高产品质量钢铁生产中，连铸技术的应用可以使钢坯的凝固过程得到正确控制，从而保证钢坯的内部结构均匀、无夹杂、无裂纹等缺陷，提高了产品的质量和机械性能，同时也降低了制品的损耗和节省了成本，达到了高效低耗的生产目标。

2. 增加生产效率连铸技术的应用，可以使得钢水从熔炉到钢坯的转化成为可以一次连续完成的生产过程，大幅提高了生产效率。

另外，连铸机的生产速度也得到了快速提升，能够适应现代高速钢铁生产的需要。

3. 降低能耗和环保节能相较于传统的熔池铸造工艺，连铸技术使用的熔炼投入物量，比如氧化物、石灰石等，可以被大大降低，降低了能耗，同时也减少了工业污染物的排放，有利于环保。

4. 应用技术不断创新随着现代连铸技术的不断创新，如超压连铸技术、超声振动技术、电磁复合表面处理技术等，以及材料科学和计算机技术的应用，连铸技术开启了更多可能性，为钢铁冶炼的发展注入了新的活力。

三、连铸技术的适用范围目前连铸技术的应用范围已经广泛，不仅适用于钢铁工业，也应用于有色金属、合金铸造及陶瓷材料的制造。

其中，特别是在大型钢企中的广泛应用和发展。

四、未来发展趋势随着社会的不断发展和人们生活水平的提高，对钢材产品的质量和机械性能要求也越来越高，而连铸技术的应用，可以帮助实现这些目标。

在连铸过程中，钢水在结晶器内形成坯壳，初始坯壳是在钢液与保护渣交界之处开始形成的，故起到了隔绝空气，防止钢水二次氧化的作用。

保护渣随着结晶器的振动，从弯月面处流入结晶器和坯壳的气隙中。

由于结晶器的冷却作用，熔渣沿着结晶器壁在初生的坯壳表面形成凝固的渣皮。

渣皮随着结晶器向下振动而被带到下方，在坯壳与结晶器之间形成了保护渣层，随着拉速的提高，钢水与结晶器壁的热交换加强，坯壳表面升温，此时的保护渣层被加热而形成熔融状态的渣膜，用来润滑铸坯坯壳与结晶器壁，防止“黏结”现象产生。

结晶器上部，由于坯壳紧贴结晶器壁而受到急剧冷却，而下部由于坯壳的收缩产生的气隙，致使热阻增加，导出热量减少。

恰好渣膜均匀地填充其中，既减少了结晶器上部的热传导又加速了结晶器下部的热传导，促进坯壳的均匀生长，防止热裂纹的产生。

随着拉坯连续进行，保护渣不断地被带出结晶器。

为保证连续浇注必须不断地分批向结晶器内添加相应量的保护渣。

通常保护渣耗量为吨钢0.5kg左右。

为了保证各渣层具有合适的厚度，添加新保护渣时要做到勤加、少加，黑渣操作。

问：保护渣的主要理化性能指标有哪些项目？[答]：检验保护渣理化性能的指标主要有：（1）熔化温度。

由于多组分的熔渣通常没有固定的熔点，因而把具有一定流动性时的温度定义为“熔化温度”，通常称之为“半球点”。

（2）熔化速度。

熔化速度是指保护渣在一定温度下单位时间内其熔化的量。

（3）分熔倾向。

渣粉在熔化过程中总是低熔点的组分先熔化，高熔点的组分后熔化，由此会破坏熔渣层的均匀性。

（4）黏度。

黏度是指保护渣在一定温度下的粘滞程度，一般是在1300℃时测定的。

（4）表面张力。

表面张力是研究渣—钢界面现象和界面反应的重要参数。

问：结晶器保护渣与浸入式水口的作用有哪些？[答]：结晶器保护渣的作用是：（1）隔绝空气，保护结晶器液面不受空气二次氧化；（2）绝热保温；（3）吸收钢液中上浮的夹杂物；（4）润滑凝固坯壳并改善凝固传热。

连铸工艺设备连铸设备及主要工艺参数一、结晶器：结晶器是连铸设备的关键部件，它通过将冷却水冷却的金属液体，使其逐渐凝固形成连续的铸坯。

结晶器主要由结晶器壳体、结晶器底板、冷却水管等组成。

其中，结晶器壳体一般采用无缝钢管制成，具有良好的耐热性和耐腐蚀性。

二、铸坯：铸坯是由熔融的金属液体通过连铸工艺凝固而成的连续坯料，它具有一定的长度和截面形状。

铸坯的形状和尺寸可以通过调整连铸设备的结晶器壁厚、结晶器型号以及挤压辊的工作方式来控制。

三、结晶壳：结晶壳是指金属液体通过结晶器壁形成的凝固层，它的厚度可以通过调整冷却水的流量和结晶器的温度来控制。

结晶壳的形成决定了铸坯的坯壳厚度和坯壳质量，对后续的连轧和热处理工艺有着重要影响。

四、冷却水系统：冷却水系统主要是用于冷却结晶器和铸坯的工艺介质，通过调整冷却水的温度和流量，可以控制铸坯的冷却速度和坯壳的厚度。

冷却水系统包括冷却塔、冷却水管道、冷却水泵等设备。

五、振动系统：振动系统是用来防止铸坯表面的凝固层结构不均匀和铸坯内部的气孔等缺陷的产生，它利用振动的力量将铸坯表面的结晶层与金属液体不断混合，以提高铸坯的质量。

六、铸坯切割系统：铸坯切割系统是将连铸的整坯切割成所需长度的小块铸件，以便后续的加工和使用。

铸坯切割系统包括切割机、切割刀具等设备。

七、传动系统：传动系统主要是将连铸工艺设备的动力传递给各个部件，以确保连铸过程的连续和稳定。

传动系统包括电机、减速机、联轴器等设备。

八、电气控制系统：电气控制系统是连铸设备各个部件之间的信息交流和工艺参数调整的重要手段，它通过传感器、PLC控制器等设备实现对连铸过程的自动控制。

与连铸设备相关的主要工艺参数包括：1.结晶器温度：结晶器温度决定了铸坯的凝固速度和结晶壳的厚度，通常在1000℃-1500℃之间。

2. 冷却水流量：冷却水的流量决定了铸坯的冷却速度和坯壳的厚度，通常在20-100L/min之间。

3. 振动频率和振幅：振动频率和振幅的调节可以改善铸坯的结晶层结构，通常在50-150Hz和0.2-0.5mm之间。

连铸用三大件整体塞棒、长水口（大包长水口）和浸入式水口（中包所用水口），称为连铸三大件。

其材质主要是铝碳质，成型方法采用等静压成型。

这主要是因为：（1）连铸所要求的整体塞棒、长水口和浸入式水口的长度直径比太大，普通的压力机压制的制品上下密度差别太大。

而用等静压压制时，压制面上压力均匀，各个部位、断面上的体积密度均匀一致。

（2）等压可经压制结合剂含量低、塑性差的较难压制的泥料，高石墨含量的刚玉料正是属于这类泥料。

（3）由于石墨的层片状结构，在双面压制时易分层、取向，引起层裂。

随着石墨含量的增加，层裂倾向更明显。

采用等静压成型可以有效避免层裂，保证产品质量。

现在也有一种解释是叫连铸四大件分别是：长水口、塞棒、中包水口、浸入式水口。

其实，浸入式水口是分两类：内装浸入式水口、外装浸入式水口。

内装的一般用于特钢类（保护浇注），外装的用于普碳钢类。

所以，广义上说还是“连铸三大件”整体塞棒的特点:整体塞棒一律采用等静压成型,其形状和尺寸取决于中间包的容量,钢水面的高度和中间包水口的喇叭形状和孔径的大小而定。

其塞棒头有带空心的,带吹氩孔或带透气塞的整体塞棒。

固定方式是关键,一种采金属销固定,一种采用螺纹固定。

塞棒的功能主要是用于中间包开闭,除能自动控制中间包至结晶器的钢水流量外,还可通过塞棒的吹氩孔,向吵间包吹入氩气和其它惰性气体,塞棒还具有控制钢流和净化的功能。

整体塞棒材质一般为铝碳质。

在塞棒的头部带有吹氩孔或镶有透气塞，在浇注时，氩气由塞棒孔通过吹气孔或透气塞吹向浸入式水口，氩气以细散的形式进入钢水，可以降低Al2O3的聚集量，减少在浸入式水口内的沉积，延长整体塞棒的使用寿命。

我国整体塞棒系统用耐火材料，研制成功刚玉质、铝碳质，以及组合的整体式，端部采用ZrO2-C质材料再成型的铝碳－锆碳质复合式整体塞棒，镁碳质整体塞棒、Al2O3-SiO2-C 和Al2O3-SiO2-ZrO2质组合式塞棒，以及采用防氧化剂，为提高寿命，降低消耗发挥了重要作用。

连铸浇钢三大件耐火材料
连铸浇钢中很重要的功能性耐火材料就是三大件，其中包括长水口、上水口、侵入式水口、塞棒，三大件的生产工艺和详细分类如下：
一、三大件都有什么?
三大件包括长水口、整体塞棒、浸入式水口，它们是连铸浇钢中很重要的功能性耐火材料，主要起到保护浇注(长水口、浸入式水口)和控流的作用(塞棒)。

二、三大件生产工序
配料—>造粒—>等静压成型—>干燥—>探伤—>加工—>烧成—>喷漆—>包装
三、三大件主要产品介绍
长水口(普通长水口、吹氩上水口)
上水口(普通上水口、透气上水口)
侵入式水口
1、方坯浸入式水口
2、中厚板浸入式水口① 快换浸入式水口② 整体内装式浸入式水口
3、薄板坯浸入式水口
塞棒
1、按连接方式分①金属丝堵型②碳素丝堵型③插销型
2、按附加功能分①普通塞棒②透气塞棒
本文参考洛阳华珩耐火材料有限公司。

钢厂对连铸耐火材料三大件的要求钢铸对连铸耐火材料三大件的要求连铸三大件包括长水口、浸入式水口和整体塞棒，是实现和保证钢厂连铸正常生产的必不可少的关键性材料，为高效连铸、近终型连铸生产高品质、高附加值的洁净钢提供了重要的保障。

为了适应钢厂要求，进行了技术攻关，在渣线部位适当提高锆含量，适当增加渣线部位的致密度，提高耐压抗折强度，内腔材质也在改进，保证热稳定性。

三大件质量提升了，生产成本增加，但如果钢厂采取整体承包，钢厂的成本是降低的。

整体承包对双方都有好处，钢厂要和耐火厂家配合好，相互支持，相互促进，相互完善。

钢厂为了降成本，不能无止尽的提高连浇炉数。

作为供应商尽量满足钢厂要求，有达不到的提出来，同钢厂协商，接近极限寿命时，钢厂仍然要连浇，万一出问题了，钢厂的风险大，损失一炉钢，或者是钢坯质量出问题不划算。

宝钢对三大件的使用做的比较好。

保证质量的情况下慢慢提高连浇炉数，并且是通过试验情况慢慢提高。

在当前国内耐材市场行情不容乐观的形势下，想要仍然立于不败之地，获取最大化效益，唯有不断的寻求技术革新以到达降低成本，提高企业生产力。

三大件是功能性耐火制品，其技术发展方向有两方面：对用户，产品的精细化、专业化发展，即根据用户钢种特点开发出具有针对性的高品质产品：如防堵阶梯式浸入式水口;钢帘线专用镁质三大件产品;易切削钢专用水口;定压定量精确吹氩塞棒等等。

对内：1、企业招工难是一个共同的话题，所以过程生产的机械化、自动化是一个必须发展的趋势;2、环保是一个企业良心问题，企业要健康的生存下去，环保投入是义不容辞的，也是必须的。

同时，三大件的回收利用，当然也是一个环保问题;3、石墨烯在三大件中应用的研究，这个看起来有点不可思议，个人认为既然石墨烯有这么多优点，那么它同样也能为我们三大件服务!高碱度保护渣对连铸三大件是有影响的，但对于三大件专业生产厂家而言，不算什么难题，关键在于如何把碱性耐火原料在三大件中用活用准!洁净钢的生产工艺要求耐材尽可能减少或不给钢水带来二次污染。
