建筑施工图的绘制绘图提示：学习本章应着重理解建筑施工图中的平面图、立面图、剖面图和楼梯剖面图的绘制内容、绘制要求以及方法和步骤。

一般按平面图→立面图→剖面图→详图的顺序来绘制建筑施工图。

建筑施工图的一般绘图过程：设置绘图环境或直接调用已设置好的模板、绘制轴线、绘制墙体、绘制门窗、细部绘制、尺寸与文字标注、标高等。

【本章思考题】1．绘制建筑施工图时应遵守哪些标准？2．简述建筑平面图的绘制内容和绘制方法。

3．简述建筑立面图的绘制内容和绘制方法。

4．简述建筑剖面图的绘制内容和绘制方法。

5．简述楼梯剖面图的绘制内容和绘制方法。

绘制建筑平面图一、建筑平面图的绘制内容建筑平面图是房屋各层的水平剖面图，表达了房屋的平面形状、大小和房间的布置，墙和柱的位置、厚度和材料，门窗的位置和大小等。

建筑平面图是重要的施工依据，在绘制前首先应清楚需绘制的内容。

建筑平面图的主要内容如下：（1）图名、比例。

（2）纵横定位轴线及其标号。

（3）建筑的内外轮廓、朝向、布置、空间与空间的相互联系、入口、走道、楼梯等，首层平面图需绘制指北针表达建筑的朝向。

（4）建筑物的门窗开启方向及其编号。

（5）建筑平面图中的各项尺寸标注和高程标注。

（6）建筑物的造型结构、室内布置、施工工艺、材料搭配等。

（7）剖面图的剖切符号及编号。

（8）详图索引符号。

（9）施工说明等。

二、建筑平面图的绘制要求1. 图纸幅面A3图纸幅面是297×420?mm2，A2图纸幅面是420×594?mm2，A1图纸幅面是594×841?mm2，其图框的尺寸见相关的制图标准。

2. 图名及比例建筑平面图的常用比例是1∶50、1∶100、1∶150、1∶200、1∶300。

图样下方应注写图名，图名下方应绘一条短粗实线，右侧应注写比例，比例字高宜比图名的字高小一号或二号。

3. 图线（1）图线宽度。

图线的基本宽度b可从下列线宽系列中选取：0.18、0.25、0.35、0.5、0.7、1.0、1.4、2.0mm。

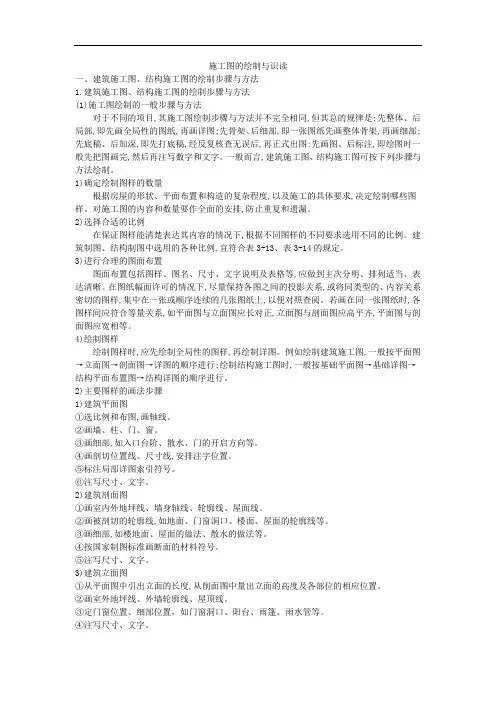

施工图的绘制与识读一、建筑施工图、结构施工图的绘制步骤与方法1.建筑施工图、结构施工图的绘制步骤与方法(1)施工图绘制的一般步骤与方法对于不同的项目,其施工图绘制步骤与方法并不完全相同,但其总的规律是:先整体、后局部,即先画全局性的图纸,再画详图;先骨架、后细部,即一张图纸先画整体骨架,再画细部;先底稿、后加深,即先打底稿,经反复核查无误后,再正式出图:先画图、后标注,即绘图时一般先把图画完,然后再注写数字和文字。

一般而言,建筑施工图、结构施工图可按下列步骤与方法绘制。

1)确定绘制图样的数量根据房屋的形状、平面布置和构造的复杂程度,以及施工的具体要求,决定绘制哪些图样。

对施工图的内容和数量要作全面的安排,防止重复和遗漏。

2)选择合适的比例在保证图样能清楚表达其内容的情况下,根据不同图样的不同要求选用不同的比例。

建筑制图、结构制图中选用的各种比例,宜符合表3-13、表3-14的规定。

3)进行合理的图面布置图面布置包括图样、图名、尺寸、文字说明及表格等,应做到主次分明、排列适当、表达清晰。

在图纸幅面许可的情况下,尽量保持各图之间的投影关系,或将同类型的、内容关系密切的图样,集中在一张或顺序连续的几张图纸上,以便对照查阅。

若画在同一张图纸时,各图样间应符合等量关系,如平面图与立面图应长对正,立面图与剖面图应高平齐,平面图与剖面图应宽相等。

4)绘制图样绘制图样时,应先绘制全局性的图样,再绘制详图。

例如绘制建筑施工图,一般按平面图→立面图→剖面图→详图的顺序进行;绘制结构施工图时,一般按基础平面图→基础详图→结构平面布置图→结构详图的顺序进行。

2)主要图样的画法步骤1)建筑平面图①选比例和布图,画轴线。

②画墙、柱、门、窗。

③画细部,如入口台阶、散水、门的开启方向等。

④画剖切位置线、尺寸线,安排注字位置。

⑤标注局部详图索引符号。

⑥注写尺寸、文字。

2)建筑剖面图①画室内外地坪线、墙身轴线、轮廓线、屋面线。

②画被剖切的轮廓线,如地面、门窗洞口、楼面、屋面的轮廓线等。

CAD施工图详细画法绘制建筑施工图的步骤和方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。

图样的数量在满足施工要求的条件下以少为好。

2．选择适当的比例。

3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。

同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。

4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。

先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。

铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。

建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。

2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。

3）经检查无误后，擦去多余的图线，按规定线型加深。

4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。

在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。

最后，在平面图下方写出图名及比例等。

2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。

1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。

2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。

3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。

4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。

3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。

2）画出楼板、屋顶的构造厚度，再确定门窗位置及细部（如梁、板、楼梯段与休息平台等）。

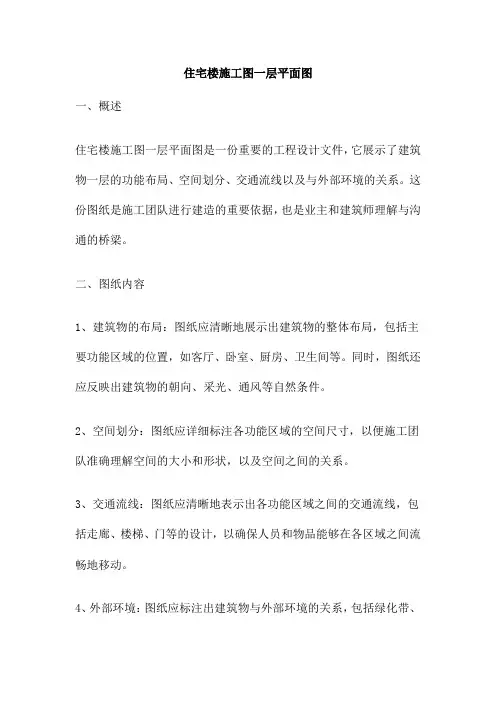

住宅楼施工图一层平面图一、概述住宅楼施工图一层平面图是一份重要的工程设计文件，它展示了建筑物一层的功能布局、空间划分、交通流线以及与外部环境的关系。

这份图纸是施工团队进行建造的重要依据，也是业主和建筑师理解与沟通的桥梁。

二、图纸内容1、建筑物的布局：图纸应清晰地展示出建筑物的整体布局，包括主要功能区域的位置，如客厅、卧室、厨房、卫生间等。

同时，图纸还应反映出建筑物的朝向、采光、通风等自然条件。

2、空间划分：图纸应详细标注各功能区域的空间尺寸，以便施工团队准确理解空间的大小和形状，以及空间之间的关系。

3、交通流线：图纸应清晰地表示出各功能区域之间的交通流线，包括走廊、楼梯、门等的设计，以确保人员和物品能够在各区域之间流畅地移动。

4、外部环境：图纸应标注出建筑物与外部环境的关系，包括绿化带、道路、停车场等的设计，以实现与周围环境的和谐共生。

三、阅读和理解图纸理解和阅读这份图纸需要专业的知识和经验。

对于非专业人士而言，可能难以理解所有的细节和标注。

但是，通过与建筑师和施工团队的交流，可以更好地理解图纸的含义和重要性。

四、保护和使用这份图纸是建筑师的智慧结晶，也是施工团队的重要工作依据。

因此，应当妥善保管和使用。

任何修改或使用都应遵循相关的法律和规定，以保护知识产权和施工安全。

总的来说，住宅楼施工图一层平面图是建筑设计和施工过程中的重要环节。

它不仅反映了建筑师的设计理念和规划布局，也为施工团队提供了明确的施工指导。

通过理解和遵守相关的规定和法律，我们能够更好地保护和使用这份宝贵的资源。

某住宅楼建筑施工图、结构施工图标题：某住宅楼建筑施工图与结构施工图详解一、概述本篇文章将详细阐述某住宅楼的建筑施工图和结构施工图。

这两种施工图对于建筑设计和施工都至关重要，它们明确了各个部分的施工工艺、材料选择以及构造方法。

通过深入了解这些图纸，我们可以更好地理解整个住宅楼的建设过程。

二、建筑施工图建筑施工图是住宅楼建设过程中的首要环节，它提供了建筑物的整体设计方案，包括立面、剖面、平面以及各个细节部分的详细尺寸和构造方法。

CAD施工图标准制图步骤1、量房前准备测量工具:画板、钢卷尺、测距仪、照像机、指南针、笔等。

2、应向物管部门了解拆除部位状况及电梯可否使用。

3、注明小区名称、客户姓名、单元幢号和楼层数。

4、进入房内，应先了解户型结构，再开始画图。

5、在标注的时候，文字和标高尽量标注在外面。

6、标注尺寸时，按长宽高来标注。

MH 门高 MW门宽 CH窗高 CW窗宽 CTW窗台宽 CTH窗台高 DH地高 LW梁宽 W 宽 H高 L长 KSDJDH可视对讲地高 JCKDH检查口地高 DTW地台宽 DTH地台高CSWDH存水弯地高 HLH护栏高阳台无窗的梁底标高字母统一用CDH表示 DL地梁TH台高7、有拆除项目较多时，应在拆除后到现场复核尺寸。

8、制作图时，应按公司统一标准和要求进行绘制。

9、所有标注中，应以公司统一材料代码进行标注。

10、在标注中，有特殊要求时，可用文字标注。

11、图纸绘制完成后，应交设计师进行审核，完毕交审核员审核。

12、制图内容分为三类:第一类为平面类:(封面、目录、原始平面图、平面布局图、平面索引图、拆除墙体定位图、加砌墙体定位图、地面材质图、天花布置图、灯具定位图)第二类为立面类:(每个区域的立面图都要绘制。

)第三类为剖面类:(剖面图、节点大样图)。

13、在完成的图纸中，必须要有相关设计师的签字、日期和制图人员的名字。

14、在设计和制图中，相关的要求和规范按公司制度执行。

原始平面图:1、绘图时入户口尽量在图纸的下方或右侧。

2、图纸画完后，开始标注详细尺寸、功能名称、平方面积。

3、绘制原始平面图时，应将已知的构造柱、剪力墙填充。

4、标注的内容主要有:配电箱、弱电箱、煤气表、煤气管、水阀、检查井、冷水管、热水管、落水管、下水管、地漏、存水弯、门洞、窗洞、窗台、梁、墙体、管道井及检查门的开启方向、地面标高、顶面标高、原室内完成状况、图标、字母符号、文字要求等。

5、标注时的注意事项:(1) 配电箱:应标明宽和高及离地面、离墙的距离(以下口和侧口为准)。

工程施工图绘制步骤
一、工程资料汇总：
1、搜集资料：包括设计图纸、规划图纸、技术标准、规范及要求等相关资料。

2、对各种资料进行比对分析，并进行分类、汇总整理。

二、平面布置设计：
1、根据设计要求，在平面图上设置标高、建筑结构、设备位置、管线走向、道路等要素。

2、进行图层设置，不同要素按照不同的图层进行绘制，便于后续工序的识别。

3、进行建筑、结构、设备、道路等要素的布置、尺寸测量和勾正。

三、各种专业图纸的绘制：
1、建筑设计图纸绘制：包括平面图、立面图、剖面图、局部放大图、结构图等。

2、结构设计图纸绘制：包括结构平面、柱、梁、板、基础等详图。

3、给排水设计图纸绘制：包括给水、排水、通风、消防等设计图纸。

4、电气设计图纸绘制：包括电气走线图、电气设备布置图、电气接线图等。

四、图纸复核和审核：
1、绘制完成后，根据设计要求进行内部复核。

2、经过内部复核后，提交给上级部门或主管机构进行审核。

五、施工图的输出：
1、将审核通过的图纸进行归档，制作成电子版和纸质版。

2、向施工单位发布施工图，指导施工人员进行施工。

总的来说，工程施工图的绘制是一个复杂的过程，需要设计人员不断地积累经验并提高技
术水平。

只有通过认真细致的工作，才能绘制出符合设计要求的施工图，确保工程的质量
和安全。

在实际工程中，工程施工图还会根据具体的工程需求进行一些特殊的绘制工作。

但总的来说，以上的步骤是绘制工程施工图的核心内容。

通过对这些步骤的认真执行，可以保障工
程施工图的准确性和有效性，确保工程的顺利实施。

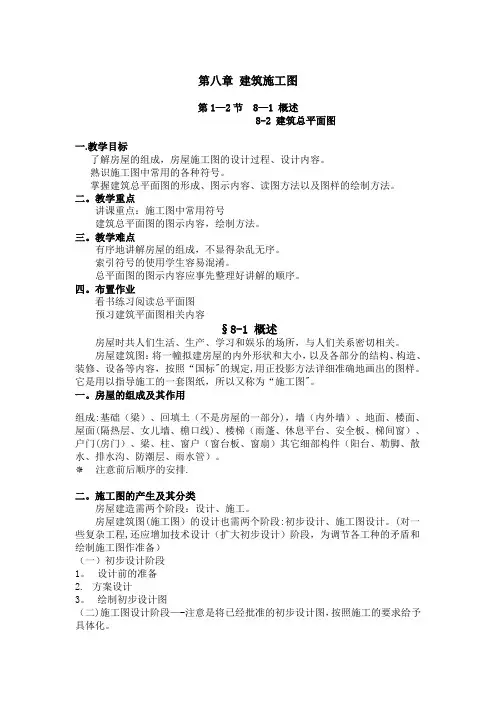

第八章建筑施工图第1—2节 8—1 概述8-2 建筑总平面图一.教学目标了解房屋的组成，房屋施工图的设计过程、设计内容。

熟识施工图中常用的各种符号。

掌握建筑总平面图的形成、图示内容、读图方法以及图样的绘制方法。

二。

教学重点讲课重点：施工图中常用符号建筑总平面图的图示内容，绘制方法。

三。

教学难点有序地讲解房屋的组成，不显得杂乱无序。

索引符号的使用学生容易混淆。

总平面图的图示内容应事先整理好讲解的顺序。

四。

布置作业看书练习阅读总平面图预习建筑平面图相关内容§8-1 概述房屋时共人们生活、生产、学习和娱乐的场所，与人们关系密切相关。

房屋建筑图：将一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，按照“国标"的规定,用正投影方法详细准确地画出的图样。

它是用以指导施工的一套图纸，所以又称为“施工图"。

一。

房屋的组成及其作用组成:基础（梁）、回填土（不是房屋的一部分)，墙（内外墙）、地面、楼面、屋面(隔热层、女儿墙、檐口线)、楼梯（雨蓬、休息平台、安全板、梯间窗）、户门(房门）、梁、柱、窗户（窗台板、窗扇）其它细部构件（阳台、勒脚、散水、排水沟、防潮层、雨水管）。

注意前后顺序的安排.二。

施工图的产生及其分类房屋建造需两个阶段：设计、施工。

房屋建筑图(施工图）的设计也需两个阶段:初步设计、施工图设计。

(对一些复杂工程,还应增加技术设计（扩大初步设计）阶段，为调节各工种的矛盾和绘制施工图作准备）（一）初步设计阶段1。

设计前的准备2.方案设计3。

绘制初步设计图（二)施工图设计阶段—-注意是将已经批准的初步设计图，按照施工的要求给予具体化。

一套完整的施工图，应包括：1.图纸目录2.设计总说明3.建筑施工图（建施）4。

结构施工图（结施）5。

建筑装修图6.设备施工图（设施）三.施工图的图示特点1。

施工图中的各图样，主要是用正投影法绘制。

2。

房屋形体较大，施工图一般采用较小比例绘制。

谈建筑工程审图要点及绘制建筑施工图的步骤和方法谈建筑工程审图要点及绘制建筑施工图的步骤和方法开工之前,需识图、审图,再进行图纸会审工作。

如果有识图、审图经验,掌握一些要点,则事半功倍。

现谈谈本人的识图、审图经验,供参考。

识图、审图的程序是:熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后,首先了解本工程的功能是什么,是车间还是办公楼?是商场还是宿舍?了解功能之后,再联想一些基本尺寸和装修,例如厕所地面一般会贴地砖、作块料墙裙,厕所、阳台楼地面标高一般会低几厘米;车间的尺寸一定满足生产的需要,特别是满足设备安装的需要等等。

最后识读建筑说明,熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,第一道尺寸是细部尺寸,第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸,并留意边轴线是否是墙中心线,广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸,先识建施平面图,再识本层结施平面图,最后识水电空调安装、设备工艺、第二次装修施工图,检查它们是否一致。

熟悉本层平面尺寸后,审查是否满足使用要求,例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时,检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图,这些图有工程立面尺寸信息;建施平面图、结施平面图上,一般也标有本层标高;梁表中,一般有梁表面标高;基础大样图、其它细部大样图,一般也有标高注明。

通过这些施工图,可掌握工程的立面尺寸。

正立面图一般有三道尺寸,第一道是窗台、门窗的高度等细部尺寸,第二道是层高尺寸,并标注有标高,第三道是总高度。

审查方法与审查平面各道尺寸一样,第一道尺寸相加之和是否等于第二道尺寸,第二道尺寸相加之和是否等于第三道尺寸。

绘制建筑施工图的步骤和方法绘制建筑施工图的步骤和方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。

图样的数量在满足施工要求的条件下以少为好。

2．选择适当的比例。

3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。

同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。

4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。

先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。

铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。

建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。

2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。

3）经检查无误后，擦去多余的图线，按规定线型加深。

4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。

在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。

最后，在平面图下方写出图名及比例等。

2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。

1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。

2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。

3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。

4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。

3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。
