网线的制作标准

网线制作详细步骤及注意事项一、网线制作的基本要素及工具网线制作分为双绞线制作和同轴电缆制作两种。

双绞线分为UTP（无屏蔽双绞线）和STP（屏蔽双绞线）两种类型。

双绞线的制作工具：剥线钳、压线钳、网线测试仪、网线。

同轴电缆的制作工具：压线钳、贴标签机、同轴电缆。

二、双绞线的制作步骤步骤一：尺寸切割。

根据需要制作的长度，用剥线钳将两端的外扣剪开，然后在一端剥掉一段外皮，露出8个线芯（淡色的线）和8根金属片（绿色）。

步骤二：铝箔剥离。

根据需要剥离铝箔屏蔽层，露出金属片并隔离在尼龙网后面，揭开软片，露出线芯。

步骤三：对线芯排序。

将8根线芯以从左到右为蓝、橙、绿、棕和棕、绿、橙和蓝的顺序排序好。

切断多余的线芯，使它们在一起。

步骤四：线芯剥离。

用剥线钳或剪子剥掉每根线芯的半英寸外皮。

步骤五：绞合线芯。

然后仔细将线芯据排序拧成一个线柱。

将所有线芯保持平齐并留出足够的线长度。

步骤六：插入插头并压钳。

插头有一个方向标记。

插头插入插孔后用压钳压紧。

将插头插入插座，然后测试电缆。

三、同轴电缆制作步骤步骤一：切割尺寸。

将电缆从一端尺寸割掉，露出金属片和中心绞线。

不要截掉铝箔层。

步骤二：连接插头。

用压力钳，连接插头外圈。

将包裹捏扁。

将中心导线插入插头夹子内，将插头压平。

步骤三：捆扎。

将铝箔层包裹起来，用铝箔胶带或电缆套固定。

步骤四：贴标签。

将电缆使用标签清楚地标记，并移走垃圾。

步骤五：测试电缆。

使用测试仪，测试电缆能否有效的传输数据。

如果测试结果与期望不符，需要重新检查电缆中的各个组件并重新测试。

四、制作注意事项1.双绞线上不同颜色线的正因或反因不能串驳在一起;2.剥芯的长度不能过长或不够；3.钳子要握住插头插头中央肉质处，才能压从网线中间露出来的金属芯片，因为金属芯片的连线长度，也是网线质量好坏的大要因素；4.压金属针片时要注意针是否垂直于线芯；5.压着针片的养，不能太紧，否则牢度不够，也不能太松，否则针片会松掉，导致连线松动；6.压线钳的压点最好是对着金属针片为基准打压。

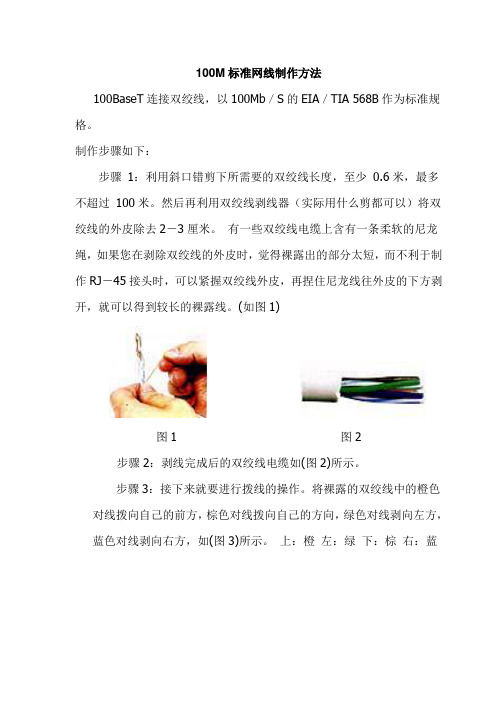

100M标准网线制作方法100BaseT连接双绞线，以100Mb／S的EIA／TIA 568B作为标准规格。

制作步骤如下：步骤1：利用斜口错剪下所需要的双绞线长度，至少0.6米，最多不超过100米。

然后再利用双绞线剥线器（实际用什么剪都可以）将双绞线的外皮除去2－3厘米。

有一些双绞线电缆上含有一条柔软的尼龙绳，如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ－45接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。

(如图1)图1图2步骤2：剥线完成后的双绞线电缆如(图2)所示。

步骤3：接下来就要进行拨线的操作。

将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方，如(图3)所示。

上：橙左：绿下：棕右：蓝图3步骤4：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置，如(图4)所示。

图4左一：橙左二：绿左三：蓝左四：棕步骤5：小心的剥开每一对线，因为我们是遵循EIA／TIA 568B 的标准来制作接头，所以线对颜色是有一定顺序的(如图5所示)。

图5需要特别注意的是，绿色条线应该跨越蓝色对线。

这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。

左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕常见的错误接法是将绿色线放到第4只脚的位置(如图6所示)。

图6应该将绿色线放在第6只脚的位置才是正确的，因为在100BaseT 网络中，第3只脚与第6只脚是同一对的，所以需要使用同一对残。

（见标准EIA／TIA 568B步骤6：将裸露出的双绞线用剪刀或斜口钳剪下只剩约14mm的长度，之所以留下这个长度是为了符合EIA／TIA的标准，您可以参考有关用RJ-45接头和双绞线制作标准的介绍。

最后再将双绞线的每一根线依序放入RJ－45接头的引脚内，第一只引脚内应该放白橙色的线，其余类推，如(图7)图7步骤7：确定双绞线的每根线已经正确放置之后，就可以用RJ－45压线钳压接RJ－45接头，如右图市面上还有一种RJ－45接头的保护套，可以防止接头在拉扯时造成接触不良。

网线制作方法随着互联网的飞速发展，越来越多的人开始感受到网络的魅力，而网线作为互联网连接的重要媒介，在网络连接中扮演着重要的角色。

今天我们就来介绍一下网线的制作方法，特别是网线水晶头的接线顺序。

2.剥离网线外皮：使用剥线钳轻轻切割网线外皮，将外皮剥离约2-3厘米，注意不要切断网线内部的线缆。

剥离外皮后，可以看到网线被分成了4对（8根）不同颜色的线缆。

3.整理线缆：使用手指将每对线缆旋转在一起，使其紧密集中在一起，避免导线松散和乱绞。

同时使用剥线钳清理线缆上可能剥离过程中产生的残留物，确保线缆表面光洁。

4.接线顺序：根据接线标准T568A或T568B的要求，将不同颜色的线缆插入到水晶头的插孔中。

T568A和T568B是两种常用的接线标准，它们只有线缆的1、2、3、6四根线缆颜色不同，其他线缆插入顺序相同。

以T568B为例，接线顺序如下：-第一对线缆（白橙/橙色）插入1号插孔；-第二对线缆（白绿/绿色）插入2号插孔；-第三对线缆（白蓝/蓝色）插入3号插孔；-第四对线缆（白棕/棕色）插入4号插孔。

5.压线固定：将线缆插入到水晶头后，使用压线钳将水晶头与线缆固定在一起。

压线钳是一种专用工具，它用于将水晶头与线缆强力连接，确保接线的可靠性和牢固性。

使用压线钳时要保持稳定的压力，并确保每个线缆都完全插入到水晶头中。

6.检查连接：完成网线制作后，应该对其进行外观和连通性的检查。

首先检查网线外观是否整洁，插头与线缆是否紧密连接。

然后使用网络工具或电脑测试网线的连通性，确保线缆的信号传输正常。

总结：制作网线需要一定的技巧和耐心，主要步骤包括剥离网线外皮、整理线缆、接线顺序、压线固定和检查连接。

正确的接线顺序和牢固的连接是确保网线传输信号的关键。

通过以上步骤的指导，相信大家能够轻松完成网线的制作工作。

让我们享受流畅的网络体验吧！。

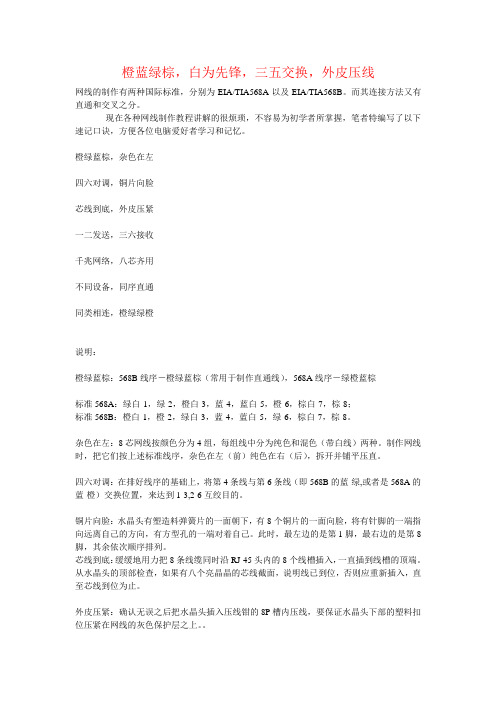

橙蓝绿棕，白为先锋，三五交换，外皮压线网线的制作有两种国际标准，分别为EIA/TIA568A以及EIA/TIA568B。

而其连接方法又有直通和交叉之分。

现在各种网线制作教程讲解的很烦琐，不容易为初学者所掌握，笔者特编写了以下速记口诀，方便各位电脑爱好者学习和记忆。

橙绿蓝棕，杂色在左四六对调，铜片向脸芯线到底，外皮压紧一二发送，三六接收千兆网络，八芯齐用不同设备，同序直通同类相连，橙绿绿橙说明：橙绿蓝棕：568B线序－橙绿蓝棕（常用于制作直通线），568A线序－绿橙蓝棕标准568A：绿白-1，绿-2，橙白-3，蓝-4，蓝白-5，橙-6，棕白-7，棕-8；标准568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，棕白-7，棕-8。

杂色在左：8芯网线按颜色分为4组，每组线中分为纯色和混色（带白线）两种。

制作网线时，把它们按上述标准线序，杂色在左（前）纯色在右（后），拆开并铺平压直。

四六对调：在排好线序的基础上，将第4条线与第6条线（即568B的蓝-绿,或者是568A的蓝-橙）交换位置，来达到1-3,2-6互绞目的。

铜片向脸：水晶头有塑造料弹簧片的一面朝下，有8个铜片的一面向脸，将有针脚的一端指向远离自己的方向，有方型孔的一端对着自己。

此时，最左边的是第1脚，最右边的是第8脚，其余依次顺序排列。

芯线到底：缓缓地用力把8条线缆同时沿RJ-45头内的8个线槽插入，一直插到线槽的顶端。

从水晶头的顶部检查，如果有八个亮晶晶的芯线截面，说明线已到位，否则应重新插入，直至芯线到位为止。

外皮压紧：确认无误之后把水晶头插入压线钳的8P槽内压线，要保证水晶头下部的塑料扣位压紧在网线的灰色保护层之上。

一二发送，三六接收：百兆网络中计算机通讯时只使用1，3，2，6这四根线。

因此，可以用其他4根作电话线，以节约布线成本。

千兆网络，八芯齐用:千兆计算机网络要用到8 根来传输，否则速率只能到100M了。

不同设备，同序直通：不同的网络设备（计算机与交换机或Hub）相连，用的网线为直通线，即两头都做568A（或568B)。

网线制作标准及记忆方法网线制作标准大家知道，网线的制作方式对网络传输速度的影响是非常大的，如果不按照正规的标准制作时，那么来自网线自身的背景噪音以及内部串扰就会降低网络传输速度。

为了尽可能地避免这方面的影响，你一定要按照T568A标准和T568B 标准制作网线。

RJ45双绞线内有8根电线，分为4对，每一对就是一对双绞线，依次为：（橙，白橙）；（绿，白绿）；（棕，白棕）；（蓝，白蓝）。

（"白橙"指白线上有橙色的色点，其余类似）。

在使用T586A标准制作网线时，应该将RJ-45水晶头的弹片朝下放置，然后按照从左到右的顺序，将双绞线的“绿白”、“绿”、“橙白”、“蓝”、“蓝白”、“橙”、“棕白”、“棕”线插入到RJ-45水晶头中；在使用T586B标准制作网线时，应该将RJ-45水晶头的弹片朝下放置，然后按照从左到右的顺序，将双绞线的“橙白”、“橙”、“绿白”、“蓝”、“蓝白”、“绿”、“棕白”、“棕”线插入到RJ-45水晶头中。

而且在制作网线的过程中，必须遵循“同类”交叉、“异类”直通的原则来进行。

例如，网卡与网卡直接连接，交换机与交换机直接连接，集线器与集线器直接连接等，都属于“同类”连接，因此你就必须使用交叉的连接法制作网线；在制作交叉型网线时，网线一端的RJ-45水晶头中的导线顺序必须按照T568A标准制作，网线另一端的RJ-45水晶头中的导线顺序必须按照T568B标准制作。

此外，网卡与交换机直接连接，网卡与集线器直接连接等，都属于“异类”连接，所以你就必须使用直通的连接法制作网线；在制作直通型网线时，网线一端的RJ-45水晶头无论是按T568B标准制作或T568A标准制作都可以，不过另外异端也必须按照相同标准来制作。

网线分两种：正线和反线。

1、反线，即交叉线，（568A）：一端从左至右为：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕另一端从左至右：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕。

网线制作方法引言网线是计算机网络中连接设备和交换机、路由器之间的重要组成部分。

在日常生活和工作中，我们可能会遇到需要自己制作网线的情况。

本文将介绍常见的网线制作方法，旨在帮助读者了解如何制作标准的网线。

准备材料和工具在开始制作网线之前，我们需要准备以下材料和工具：1.网线：通常使用的网线为Cat5e、Cat6或更高规格的网线。

2.配线工具：如剥线钳、压线钳。

3.RJ45头：用于连接网线到设备端口的头部连接器。

4.测试仪：可用于检查制作网线的质量和性能。

步骤下面是制作网线的基本步骤：1.使用剥线钳剥去网线两端约1.5厘米的外皮，揭露出内部的四对彩色绝缘线。

2.针对每对线，使用剥线钳剥去约0.5厘米的绝缘层，将内部的八根裸线分开。

3.根据网线类型的不同，使用正确的线序，将每对线彼此交叉分组。

常见的线序包括568A和568B。

4.将每对线按照正确的顺序依次插入RJ45头的排针槽中。

确保每根线都插入到对应的排针槽中。

5.使用压线钳将RJ45头固定到网线上。

确保钳子对准头部排针槽，并用适当的压力压下去。

6.重复以上步骤，制作另一端的网线。

7.完成制作后，使用测试仪量测网线的质量和性能。

确保每对线没有短路和断路，并能正常进行数据传输。

注意事项在制作网线时，有几个注意事项需要特别关注：1.使用适当规格和质量的网线和配线工具，确保制作的网线稳定可靠。

2.在剥线和裁剪线的过程中，小心不要损坏裸线。

损坏的裸线可能会导致连接不良或功能失效。

3.确保每对线按照正确的顺序插入RJ45头的排针槽中，以确保网线的正常工作。

4.使用适当的压力和姿势，使用压线钳将RJ45头固定到网线上。

过大或过小的压力可能会导致连接不牢固或损坏网线。

5.在完成制作后，使用测试仪检查网线的质量和性能。

确保网线能够正常进行数据传输，避免潜在的问题。

结论通过本文的介绍，我们了解了如何制作网线的基本步骤和注意事项。

制作网线需要一定的技巧和耐心，但是一旦掌握了正确的方法，制作标准的网线将变得轻而易举。

网线是有标准的，568A 和568B568A：白绿| 绿| 白橙| 蓝| 白蓝| 橙| 白棕| 棕568B：白橙| 橙| 白绿| 蓝| 白蓝| 绿| 白棕| 棕网线有两种做法，一种是交叉线，一种是平行线1平行线：用于不同设备之间互连（交换机-PC）做法是：一头采用568A标准，一头采用568B标准2交叉线：用于同种设备之间互连（PC-PC，交换机-交换机）做法是：两头同为568A标准或568B标准，（一般用到的都是568B平行线的做法）3如果连接的双方地位不对等的，则使用平行线，例如电脑连接到路由器或交换机4如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑网线的制作方法1首先准备好双绞线（网线），水晶头，压线钳，切线刀2用切线刀切割网线外皮，从网线一头末端开始，切大约两厘米网线皮（注意：网线皮不能切太长，切太长的话，网线接水晶头就会松动了）（注意：切开皮后，你会看到四对绞在一起的网线（双绞线名字的起因：双绞）：白橙和橙，绿和白绿，蓝和白蓝，棕和白棕（有些书也称为褐和白褐））3接着把绞着的四对线分开，把分开后弯曲的线拉直，能拉多直就拉多直，让网线集中在同一个平面上，一条贴着一条，按白橙，橙，白绿，蓝，白蓝，棕，白棕的顺序排列（注意：白橙白绿白蓝白棕线和本色线分开后很难辨别，所以你必须按序记住哪条是白橙哪条是白绿……）4接着用切线刀把拉直排好序的网线剪齐（注意：不要剪太多，能剪齐就行）5把剪齐的网线垂直插入水晶头（水晶头末端有金属片），要插到底，插入后看看水晶头末端，看看网线有没有插到底6出入后要保证网线没割皮的部分进入水晶头内约0.5-1厘米（也就是第二步说的割线不能割太长的原因），否则网线会松动，这样的网线不及格7用压线钳钳住水晶头，压线（注意：要用点力，让网线接触水晶头金属片）8网线制作成功9用网线测试仪测试制作好的网线是否可用，当测试仪两边的灯从第一个开始一一对应，顺序闪到最后一个，代表网线畅通可用。

制作网线的方法及注意事项左上为568B，中间为568A，下方为对应的线序首先介绍网线制作的两个国际标准：ANSI/EIA/TIA-568A（简称：568A）和ANSI/EIA/TIA-568B（简称：568B），我们可以把这两个标准理解成是规定制作网线时，网线中8根导线排列顺序的规定。

常见的网线主要有两种：直通线与交叉线。

直通线主要用于交换机uplink端口连接其他交换机普通端口或是交换机连接计算机。

线缆的制作方法：在制作线缆两端时同时遵循568A或568B标准中的一个连接方法。

交叉线主要用于交换机普通端口连接其他交换机普通端口或是网卡连接其他机器网卡。

线缆的制作方法：线缆的两端分别遵循568A和568B 标准。

做线标准了解了，接下来该制作网线了，网线的制作过程大概分为以下六步，分别为：截取网线－剥线皮－排线序－剪齐毛线－线入水晶头－压线。

我们来分别看下这几步的操作方法：a、截取网线即使用网线钳剪线口截取适当长度的网线。

b、剥线皮即把距网线头1.5－2CM左右（选择这个位置是因为：若网线剥线过长会影响外观，且容易造成与水晶头接触不实的问题；若过短则由于线缆过粗不易完全插入水晶头，也容易引起与水晶头金属连接片接触不实的问题。

）位置处的网线放在网线钳剥线刀上,然后稍用力握住网线钳，慢慢旋转，让剥线刀的刀口划开双绞线的保护外皮,最后拔下网线外皮即可。

c、排线序即按照568A或是568B的规定排列双绞线的线序。

剥开双绞线外皮后就可以看到实际的线缆了，它由4对8根不同颜色的且每两根相互缠绕的铜线组成，每对相互缠绕的线缆都是由一根纯色的线加上一根以白色为基色加以与之缠绕的线的颜色的色带为整体颜色的线组成的。

也就是说假如一对线中，有一根线是蓝色的，那么与之缠绕的线就是白色底加上蓝色色带组成其颜色的线。

这4根纯色的线的颜色分别是：橙色、绿色、蓝色、棕色。

排线序时需要将4个线对分别拆开、理顺、捋直,然后按照568A或是568B的规定将线整齐排列。
