雅马哈3212调音台说明书

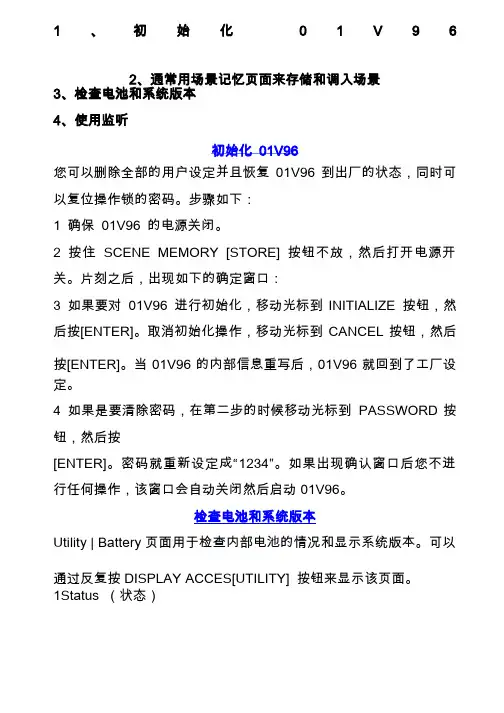

1、初始化 01V9 62、通常用场景记忆页面来存储和调入场景3、检查电池和系统版本4、使用监听初始化 01V96您可以删除全部的用户设定并且恢复01V96到出厂的状态，同时可以复位操作锁的密码。

步骤如下：1 确保 01V96 的电源关闭。

2 按住 SCENE MEMORY [STORE] 按钮不放，然后打开电源开关。

片刻之后，出现如下的确定窗口：3 如果要对 01V96 进行初始化，移动光标到INITIALIZE 按钮，然后按[ENTER]。

取消初始化操作，移动光标到CANCEL按钮，然后按[ENTER]。

当01V96的内部信息重写后，01V96就回到了工厂设定。

4 如果是要清除密码，在第二步的时候移动光标到 PASSWORD按钮，然后按[ENTER]。

密码就重新设定成“1234”。

如果出现确认窗口后您不进行任何操作，该窗口会自动关闭然后启动01V96。

检查电池和系统版本Utility | Battery页面用于检查内部电池的情况和显示系统版本。

可以通过反复按DISPLAY ACCES[UTILITY] 按钮来显示该页面。

1Status （状态）如果状态显示“Okay”，说明电池的电量充足。

如果显示“Voltage Low!”，就提醒您赶快找YAMAHA的经销商或者是服务中心更换电池。

否则会引起01V96的记忆数据丢失。

2Ver X.XX (X.XX 是版本号。

)显示当前的系统版本。

当您要进行系统软件升级之前，一定要先检查当前系统版本。

请访问以下网站检查最新系统的版本号码：com/通常用场景记忆页面来存储和调入场景在Scene Memory（场景记忆）页面，您可以存储、调入、写保护、删除和编辑场景的标题。

1 把您要作为场景保存的 01V96 参数调节好。

2 反复按DISPLAY ACCESS [SCENE]按钮直到出现 Scene | Scene page 页面。

3 旋转参数轮或者是按[INC]/[DEC]按钮来选择场景记忆，移动光标到其中一个按钮，然后按[ENTER]。

MIXING CONSOLE用户手册CLea detenidamente antes de conectar la lámpara a la toma bilateral LAMP . (página 18)•No utilice una lámpara que ponga a tierra la patilla 2 o la patilla 3 en la carcasa. El uso de un tipo de lámpara inco-rrecto puede provocar averías en la mesa de mezclas. Lámparas recomendadas: lámparas flexo Littlite, serie X-HI.•No conecte accidentalmente un micrófono bilateral a la toma LAMP . Un micrófono se puede averiar si se conecta a esta toma.Lámparas admitidas: 12 V (CA o CC), máx. 5 W.Suministra 12 V a las patillas 2 y 3. La patilla 1 no está conectada.••Aviso importante – Conectar una l ámpara –Tipo de lámpara incorrectoTipo de lámpara correctoSJ© 2004 Yamaha CorporationWE16440MG32/14FX, MG24/14FX 2MG32/14FX, MG24/14FX3请在操作使用前，首先仔细阅读下述内容*请将本手册存放在安全的地方，以便将来随时参阅。

调音台说明书-------------------------------------------------------------------------------- 一个简单而又完整的音响系统，从开始到结束起码包括了话筒、调音台、功放、音箱四个单元。

当然，调音师实际使用的音响系统要比此复杂得多，在多路信号输入的时候，除了话筒，还会有DVD 影碟机（或者CD机）、录放音卡座、MD卡座等。

此外，还会用到专业声频处理设备如混响器、延时器、激励器、压限器、扩展器、均衡器、分频器等。

但是，从整个工作流程来看，调音台无疑位于关键和枢纽的位置，起着承上启下的作用，因而调音师的调节便起着至为重要的作用。

一调音台的功能在使用调音台之前，对于调音台的功能我们要有充分的了解。

调音台是专业音响系统中最重要的设备，一套专业音响系统往往是以调音台为核心的。

常用的调音台能同时接受8~24路不同的信号，并分别对这些信号在音色和幅度上进行调整加工处理。

一般来说，调音台有四个主要功能。

第一个功能是对节目信号进行放大。

当各种不同节目源的信号进入调音台后，其不同的信号所需的放大量也不尽相同，所以调音台必须能分别处理不同的信号。

如各种乐器的音乐信号与人声信号在幅度上就不相同，当然就需要分别进行处理。

第二个功能是分别对各种信号进行频率调整（即调音）。

我们知道，不同的信号，由于其频谱分布，谐波成分等方面的原因，形成不同的音色，而建筑物对声音的影响使音色产生很大的变化。

音响师要根据不同的扩音环境，对进入调音台的不同声音信号分别进行加工，使其声音尽可能接近原声。

调音台的每个声道都具有相同的处理手段，如：3段均衡、增益控制器、高通滤波器等。

第三个功能是信号的合并。

调音台将各路信号调整后，要将各种信号合并成标准的左右声道（立体声）形式输出，作为下一级设备的输入信号使用，这是最基本的功能。

第四个功能是分配功能。

调音台除了立体声的主输出外，还能提供两路以上的辅助输出信号，这类信号有两种用途，一是音响室监听或舞台返听；二是做效果器的激励信号用。

雅马哈调音台使用说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。

首先我们来看一下左边的面板。

实际上，左边每一路的推杆和旋钮的意义都是一样的。

所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。

较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。

这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。

1.MIC：麦克风输入接口麦克风输入经由 XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由 TRS 1/4" 立体 Phone Jack 或 TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体 Phone Jack 的输入是平衡式的，相同于 XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。

3.LINE -20DB：衰减 20 分贝按键按下此键可以对输入电平衰减 20 分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。

发现 Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。

所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。

可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。

雅马哈调音台使用说明一、连接设备1.检查所有设备的电源开关是否关闭。

2.查看调音台的主线路输入是否连接到主混音台或扬声器。

3.将各种音频设备连接到合适的输入插孔。

这些设备包括麦克风、乐器、合成器、电脑等。

二、调节输入通道1.选择要调节的输入通道。

2.根据具体情况选择输入插孔类型，如XLR、TRS或RCA。

3.根据需要，打开或关闭48V幻象电源（如果需要给麦克风供电）。

4.调节增益控制，确保输入信号适中，尽量避免过载。

5.使用EQ控制调节音频频率，以增强或削弱特定频段的声音。

三、设置辅助信号1.选择要调节的辅助信号通道。

2.将辅助信号发送到外部设备（如效果器或监听器）。

3.调节辅助信号的沉入量和出座量，以确保适当的信号强度。

四、设置总线和主混音1.将输入通道的信号路由到合适的总线。

2.合理分配不同通道的信号到主混音输出。

3.使用主混音控制调节整个音频信号的平衡，并通过主输出连至扬声器或录音设备。

五、特殊效果和功能1.使用内置效果器为音频信号添加特殊效果。

调整混响、回声、合唱等参数，使声音更加丰富。

2.使用自带的压缩器控制音频动态范围，使音量更加平衡稳定。

3.使用控制台上的旋钮和按钮进行特殊功能设置，如盖帽、切换、静音等。

六、音频录制和回放1.选择要录制的音频源，并连接到音频录制设备，如计算机的音频接口或独立的数字录音机。

2.调整录音设备的输入增益，确保录制的音频质量良好。

3.开始录制音频，并确保每个信号通道的平衡和混合。

七、暂存和存储设置1.如果调音台有存储功能，可以在使用前设置和保存各种音频配置。

2.根据需要，命名并存储相关设置。

八、正常关闭设备1.逐步关闭各个设备的音量和增益控制，以避免突发噪音。

2.关闭所有设备的电源，包括调音台、扬声器和外部设备。

总之，正确使用雅马哈调音台需要了解各种控制元素和连接方式，并根据具体需要进行调整。

熟练掌握调音台的功能和特点，将能够实现高质量的音频处理和混音效果。

雅马哈调音台使用说明雅马哈调音台是一种常见的专业音频设备，用于调节和处理音频信号的音频设备。

它通常由多个通道组成，每个通道都有自己的输入和输出控制，可以调节音频信号的音量、音色、平衡等参数。

本文将详细介绍雅马哈调音台的基本操作和常见功能。

一、基本操作1.音频输入和输出连接：首先，将音频设备（如麦克风、乐器等）的输出线缆连接到调音台的输入插孔中。

然后，将调音台的输出线缆连接到音频监听设备（如扬声器、录音设备等）中，确保正确连接和固定。

2.通道设置：调音台上有多个通道，每个通道都有自己的调节控制。

首先，选择一个空闲的通道，并确保其对应的通道开关关闭。

然后，调整输入增益控制旋钮，使输入信号的音量适中。

同时，还可以根据需要调整其他参数，如高音、低音、平衡等。

3.主输出设置：调音台的主输出控制主要是通过总线和输出选择开关来实现的。

首先，选择要输出的通道，并确保其对应的输出选择开关打开。

然后，调整主输出控制旋钮，以控制整体音量。

最后，将输出线缆连接到音频监听设备中，以进行音频信号的输出和播放。

二、常见功能1.输入信号调节：调音台可以调节输入信号的音量、音色、平衡等参数，以改变音频信号的属性。

通过旋钮、开关等控制，可以实现对音频信号的精确控制和调节。

2.效果器：调音台上通常配备有多个内置效果器，如混响、压缩、延迟等，可以实现对音频信号的实时处理和效果增强。

通过选择不同的效果器和调节参数，可以实现各种音效效果。

3.监听控制：调音台上通常有多个监听控制选项，如耳机输出、监听扬声器等，可以实现对音频信号的实时监听和调试。

通过选择不同的监听选项和调节参数，可以实现对音频信号的精确控制和调节。

4.设备连锁：调音台通常支持多个设备的连锁连接，如外部效果器、录音设备等。

通过选择不同的设备连接方式和调节参数，可以实现多个设备之间的数据传输和信号处理。

5.回放和录制：调音台通常具有回放和录制功能，可以实现对音频信号的回放和录制。

雅马哈调音台操作说明1.音频输入设置-首先，将需要输入调音台的音频源连接到调音台的对应通道，可以是麦克风、乐器、音响设备等。

-通过调整通道上的增益控制旋钮来调整音频输入的音量。

一般情况下，增益控制旋钮应保持在适当的范围内，若增大过多可能会导致音频失真。

-如果需要，可以通过PAD按钮或开关来降低输入的音频信号的电平，以防止过载或失真。

-如果输入信号有问题，可以通过使用EQ控制旋钮来进行频率响应调整。

2.音频通道控制-每个音频通道都有独立的音量控制旋钮，可以用来调整输入信号的音量。

-还有一个用于平衡输入和输出的旋钮，称为平衡控制旋钮。

可以通过平衡控制旋钮将左右声道的音量平衡调整到理想的状态。

- 每个通道通常都有一个mute开关，可以用来临时静音该通道的音频信号。

-如果需要，可以将每个通道的音频信号发送到其他效果器或处理器中，如混响器、压缩器等。

3.主音量控制-调音台上通常有一个主音量控制旋钮，可以用来调整整个音频设备的总音量。

-主音量控制旋钮通常与输出设备相连，如音箱、录音设备等。

4.效果器和处理器设置-一些调音台上配备有内置的效果器和处理器，如混响、均衡器、压缩器等。

-可以通过选择相应的效果器和处理器，然后调整其参数，来对音频信号进行处理和增强。

5.子组设定-一些调音台上具有子组总线功能，可以将多个音频通道的信号发送到一个共同的子组总线上。

-这可以用于将不同乐器或声音分组，便于整合和处理。

6.监听和录制-调音台上通常有一个独立的监听控制台，可以用来监听和调整音频信号。

-可以通过调整监听控制台上的音量旋钮、左右声道平衡控制等来调整音频信号的输出。

-如果需要录音，可以将调音台的输出连接到录音设备，然后通过录音设备来录制音频信号。

7.音频信号处理技巧-在操作调音台时，还需要一些音频信号处理的技巧。

-例如，可以使用动态处理器（如压缩器和门限控制器）来控制音频信号的动态范围，以及混响器来添加空间感。

-使用均衡器可以调整音频信号的频率响应，并通过滤波器等工具来控制不必要的噪声。

1 MIC 输入插口〔通道1-4、5/6、7/8)
这些是平衡式XLR 型话筒辅入插口(1:地线；2：热线；3:冷线)。

2 LINE 输入插口(通道1-4)
这些是平衡式TRS 耳机插口型线性输入插口(T:热线; R:冷线;S:地线)。

可以将平衡式或非平衡式耳机插头插入这些插口。

3 LINE 输入插口(通道5/6-11/12)
这些是非平衡式耳机插口型立体声线性输入插口。

4 LINE 输入插口(通道9/10、11/12)
这些是非平衡式立体声RCA 针式插口。

5 INSERT 插口(通道1-4)
注:如果某输入通道同时提供MIC 输入插口和LINE 输入插口，或同时提供LINE 输入插口和RCA 针式插口，可以使用其中任何一个插口，但不能同时使用两个插口。

一次只能连接到每个通道的一个插口。

每个这类插口都在相应输入通道(通道 1-4)的均衡器与衰减器之间提供一个插入点。

这些INSERT 插口可用来独立地将图形均衡器、压缩器或噪声过滤器等设备接入相应的通道。

这些插口是TRS(尖端、环、套筒)耳机插口，可以同时携带发送信号和返回信号(尖端=发送/输出;环=返回/输入;套筒=地线)。

注:通过INSERT 插口指派外接设备时，需要使用下图所示的专用插口电缆(插口电缆另售)。

GAIN 控制旋钮调节输入信号电平。

为了获得信噪比和动态范围的最佳平衡，调节电平使PEAK 指示灯(9)仅在最高输入瞬间峰值时偶尔短暂地亮起。

-60~-16刻度为MIC 输入的调节范围。

-34~+10刻度为LINE 输入的调节范围。

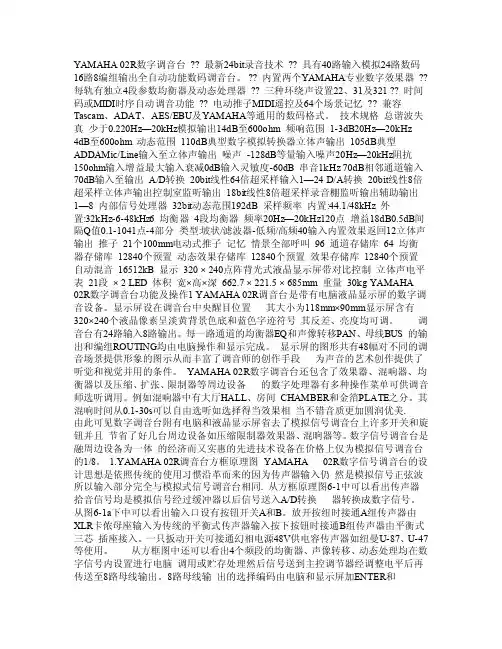

YAMAHA 02R数字调音台?? 最新24bit录音技术?? 具有40路输入模拟24路数码16路8编组输出全自动功能数码调音台。

?? 内置两个YAMAHA专业数字效果器?? 每轨有独立4段参数均衡器及动态处理器?? 三种环绕声设置22、31及321 ?? 时间码或MIDI时序自动调音功能?? 电动推子MIDI遥控及64个场景记忆?? 兼容Tascam、ADAT、AES/EBU及YAMAHA等通用的数码格式。

技术规格总谐波失真少于0.220Hz—20kHz模拟输出14dB至600ohm 频响范围1-3dB20Hz—20kHz4dB至600ohm 动态范围110dB典型数字模拟转换器立体声输出105dB典型ADDAMic/Line输入至立体声输出噪声-128dB等量输入噪声20Hz—20kHz阻抗150ohm输入增益最大输入衰减0dB输入灵敏度-60dB 串音1kHz 70dB相邻通道输入70dB输入至输出A/D转换20bit线性64倍超采样输入1—24 D/A转换20bit线性8倍超采样立体声输出控制室监听输出18bit线性8倍超采样录音棚监听输出辅助输出1—8 内部信号处理器32bit动态范围192dB 采样频率内置:44.1/48kHz 外置:32kHz-6-48kHz6 均衡器4段均衡器频率20Hz—20kHz120点增益18dB0.5dB间隔Q值0.1-1041点-4部分类型:坡状/滤波器-低频/高频40输入内置效果返回12立体声输出推子21个100mm电动式推子记忆情景全部呼叫96 通道存储库64 均衡器存储库12840个预置动态效果存储库12840个预置效果存储库12840个预置自动混音16512kB 显示320 × 240点阵背光式液晶显示屏带对比控制立体声电平表21段× 2 LED 体积宽×高×深662.7 × 221.5 × 685mm 重量30kg YAMAHA02R数字调音台功能及操作1 YAMAHA 02R调音台是带有电脑液晶显示屏的数字调音设备。

雅马哈调音台使用说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。

首先我们来看一下左边的面板。

实际上，左边每一路的推杆和旋钮的意义都是一样的。

所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。

较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。

这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。

1.MIC：麦克风输入接口麦克风输入经由 XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由 TRS 1/4" 立体 Phone Jack 或 TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体 Phone Jack 的输入是平衡式的，相同于 XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。

3.LINE -20DB：衰减 20 分贝按键按下此键可以对输入电平衰减 20 分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。

发现 Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。

所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。

可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。

调音台使用手册一、简介调音台是一种常见的专业音频设备，用于调节和控制音频信号的混合和处理。

它在音乐会、演出、录音棚和广播电台等场合广泛应用。

本手册将介绍调音台的基本用法、主要功能和常见控制。

二、调音台的组成1. 输入通道：调音台通常具有多个输入通道，可接受来自不同音源的信号。

每个输入通道通常包括音量控制、音调控制、增益控制等。

2. 预设放大器（Preamp）：预设放大器用于增加信号的增益，以提升弱音源的音量和清晰度。

3. 插件特效（Insert Effect）：插件特效允许用户在音频信号进入调音台之前或之后应用各种特效，例如混响、压缩和延迟等。

4. 总线（Bus）：总线用于混合和分配输入通道的信号。

调音台通常具有多个总线，可以将不同的信号混合在一起，以便进行独立的处理和控制。

5. 听觉引擎（Monitoring Engine）：调音台的听觉引擎允许用户监听和调节音频信号的效果和音质。

三、调音台的基本用法1. 连接音频设备：将需要处理的音频设备（如麦克风、乐器、音频播放器）通过音频线连接到调音台的相应输入通道。

2. 调节音量：通过旋钮或滑块控制每个输入通道的音量。

确保音量适中，不会造成失真或噪音。

3. 设置增益：使用预设放大器调节输入信号的增益。

除非信号过于弱，否则应避免过度增益，以免引起失真和噪音。

4. 调节音调：根据需要调整每个输入通道的音调控制。

音调控制可以让音频信号更加明亮或柔和，以及调整频率范围。

5. 混合和分配信号：通过总线和混音器控制不同输入通道的信号混合和分配。

可以将不同的信号混合到一个总线上，以便进行整体处理。

6. 应用特效：使用插件特效为音频信号添加混响、压缩、延迟等效果。

通过调节特效的参数，可以调整效果的强度和质量。

雅马哈12路调音台的使用方法当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。

首先我们来看一下左边的面板。

实际上，左边每一路的推杆和旋钮的意义都是一样的。

所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。

较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。

这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。

1.MIC：麦克风输入接口麦克风输入经由 XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由 TRS 1/4" 立体 Phone Jack 或 TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体 Phone Jack 的输入是平衡式的，相同于 XLR 的方式，但是如果一定要用非平衡式器材时，可用 Mono Phone Jack ，其接线不能太长（4.5m 以内）。

3.LINE -20DB：衰减 20 分贝按键按下此键可以对输入电平衰减 20 分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。

发现 Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。

所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。

YAMAHA GA32/12、GA24/12调音台使用手册为使调音台保持良好的工作状态,应注意以下几点:○1. 避免调音台过热、潮湿、尘土堆积和振动。

○2. 避免物体阻挡，在通风孔保持空气流通。

○3. 避免硬物碰撞，搬运时要小心谨慎。

○4. 不要打开调音台或尝试修理或更改，维修应由有资格的Yamaha维修人员进行。

○5. 在连接或拔出电缆线时，关闭调音台电源，这对防止调音台自身以及其它同调音台连接的设备的损坏是非常重要的。

○6. 插拔电缆线包括AC交流电源线时，请握持插头插拔，不要握持电缆线插拔。

○7. 用柔软干燥的织物清洁调音台，决不使用溶剂，例如汽油或稀释剂清洁调音台。

○8. 使用在调音台后面板上指明的当地的AC交流电压，对调音台正确供电。

在系统中使用所有的设备，AC交流电源应有足够的供电电流。

绪言感谢你选择YAMAHA GA32/12或GA24/12调音台，请详细阅读使用手册，对你使用YAMAHA GA32/12或GA24/12调音台有很大的帮助。

注意:这本手册假定你已经知道调音台的基本操作及调音台的技术术语。

对GA24/12调音台技术规格如果同GA32/12有不同，在括号{}中描述。

特点:• GA32/12调音台提供28路单声道｛GA24/12调音台提供20路单声道｝、2组立体声输入模块。

输出通道包含立体声ST1 OUT、ST2 OUT输出；10个混音MIX OUT 1–10输出和2个矩阵MATRIX OUT1－2输出。

• 每个单声道输入通道提供26 dB定值衰减pad开关、高通滤波器HPF、倒相开关、4段均衡EQ(其中，高－中HI－MID和低－中LO－MID频段的中心频率可变)、100 mm长音量控制器(推拉电位器)。

还有供每4个输入通道为1组的+48 V幻象电源通断开关。

• 提供4个立体声辅助返回AUX RETURN1L/1R－4L/4R和立体声磁带输入TAPE IN L/R输入口。

看你问了很多问题了关于雅马哈台子的问题。

那么我就帮你说明一下调音台的各个插孔和旋钮的作用吧。

图上顶端一排标有mic1,mic2,mic3······mic9/10，mic11/12。

这些我们称他为卡农插孔。

他的作用是接话筒的平衡插口。

对应下来标有LINE的插口我们称为直插。

他的作用也是接话筒。

他还有其他的作用就是连接一些周边设备。

比如效果器等等。

第三排标有INSERT这些插口也是直插口。

我们称他为断点输入，作用是将一些有需要的设备串联到调音台里。

第四排标有GAIN1,2····11/12的白色旋钮我我们称为增益旋钮。

他的作用是控制他所对应的那一路的主音量。

第五排√80按键的意思是低音切除。

按下此键，这一路80HZ一下的频率全部切除。

一般这个按键是用于人声的话筒。

作用是保证人声话筒的干净。

第六排标有COMP的黄色旋钮是雅马哈调音台一个特有的功能旋钮。

这个旋钮的功能是压限。

作用是保护设备。

一般情况下都是保持他在0db。

也就是上图所标的这个位置。

第七排标有PEAK的灯是信号过载灯。

当这个灯亮起来的话说明你这一路的信号已经过载了，那么久需要你将你上面的GAIN旋钮减少或者将这一路的推子拉下来一点。

也就是说这个灯不能亮。

第八排标有HIGH的蓝色旋钮是控制这一路高音的旋钮。

第九排标有MID的蓝色旋钮是控制这一路中音频率的旋钮。

他的频率从250HZ到5kHZ。

第十排的蓝色旋钮是控制这一路中音的旋钮。

也就是说你要控制这一路的中音要配合上面一排的频率快旋钮来使用。

将上面一排的旋钮旋到你要控制的那个中音的大概频率后再通过下面这一排的旋钮来控制他的大小。

第十一排标有LOW的蓝色旋钮是控制这一路低音的旋钮。

第十二排，十三排，十四排标有AUX1，AUX2，AUX3，的蓝色旋钮是辅助输出的音量旋钮。

他对应调音台右上角的SEND+4DBU的AUX1，AUX2，AUX3的插孔。

看你问了很多问题了关于雅马哈台子的问题。

那么我就帮你说明一下调音台的各个插孔和旋钮的作用吧。

图上顶端一排标有mic1,mic2,mic3······mic9/10，mic11/12。

这些我们称他为卡农插孔。

他的作用是接话筒的平衡插口。

对应下来标有LINE的插口我们称为直插。

他的作用也是接话筒。

他还有其他的作用就是连接一些周边设备。

比如效果器等等。

第三排标有INSERT这些插口也是直插口。

我们称他为断点输入，作用是将一些有需要的设备串联到调音台里。

第四排标有GAIN1,2····11/12的白色旋钮我我们称为增益旋钮。

他的作用是控制他所对应的那一路的主音量。

第五排√80按键的意思是低音切除。

按下此键，这一路80HZ一下的频率全部切除。

一般这个按键是用于人声的话筒。

作用是保证人声话筒的干净。

第六排标有COMP的黄色旋钮是雅马哈调音台一个特有的功能旋钮。

这个旋钮的功能是压限。

作用是保护设备。

一般情况下都是保持他在0db。

也就是上图所标的这个位置。

第七排标有PEAK的灯是信号过载灯。

当这个灯亮起来的话说明你这一路的信号已经过载了，那么久需要你将你上面的GAIN旋钮减少或者将这一路的推子拉下来一点。

也就是说这个灯不能亮。

第八排标有HIGH的蓝色旋钮是控制这一路高音的旋钮。

第九排标有MID的蓝色旋钮是控制这一路中音频率的旋钮。

他的频率从250HZ 到5kHZ。

第十排的蓝色旋钮是控制这一路中音的旋钮。

也就是说你要控制这一路的中音要配合上面一排的频率快旋钮来使用。

将上面一排的旋钮旋到你要控制的那个中音的大概频率后再通过下面这一排的旋钮来控制他的大小。

第十一排标有LOW的蓝色旋钮是控制这一路低音的旋钮。

第十二排，十三排，十四排标有AUX1，AUX2，AUX3，的蓝色旋钮是辅助输出的音量旋钮。

他对应调音台右上角的SEND+4DBU的AUX1，AUX2，AUX3的插孔。

雅马哈调音台说明书 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】YAMAHA GA32/12、GA24/12调音台使用手册为使调音台保持良好的工作状态,应注意以下几点:○1. 避免调音台过热、潮湿、尘土堆积和振动。

○2. 避免物体阻挡，在通风孔保持空气流通。

○3. 避免硬物碰撞，搬运时要小心谨慎。

○4. 不要打开调音台或尝试修理或更改，维修应由有资格的Yamaha维修人员进行。

○5. 在连接或拔出电缆线时，关闭调音台电源，这对防止调音台自身以及其它同调音台连接的设备的损坏是非常重要的。

○6. 插拔电缆线包括AC交流电源线时，请握持插头插拔，不要握持电缆线插拔。

○7. 用柔软干燥的织物清洁调音台，决不使用溶剂，例如汽油或稀释剂清洁调音台。

○8. 使用在调音台后面板上指明的当地的AC交流电压，对调音台正确供电。

在系统中使用所有的设备，AC交流电源应有足够的供电电流。

绪言感谢你选择YAMAHA GA32/12或GA24/12调音台，请详细阅读使用手册，对你使用YAMAHA GA32/12或GA24/12调音台有很大的帮助。

注意:这本手册假定你已经知道调音台的基本操作及调音台的技术术语。

对GA24/12调音台技术规格如果同GA32/12有不同，在括号{}中描述。

特点:GA32/12调音台提供28路单声道｛GA24/12调音台提供20路单声道｝、2组立体声输入模块。

输出通道包含立体声ST1 OUT、ST2 OUT输出；10个混音MIX OUT 1–10输出和2个矩阵MATRIX OUT1－2输出。

每个单声道输入通道提供26 dB定值衰减pad开关、高通滤波器HPF、倒相开关、4段均衡EQ(其中，高－中HI－MID和低－中LO－MID频段的中心频率可变)、100 mm 长音量控制器(推拉电位器)。

还有供每4个输入通道为1组的+48 V幻象电源通断开关。

雅马哈调音台使用说明（教程）POWERED MIXERPOWERED MIXER 使用说明书ZH发挥调音台的最佳性能第12～18页速成指南第7～11页2EMX5014C 使用说明书 The above warning is located on the rear of the unit.Explanation of Graphical SymbolsThe lightning ?ash with arrowhead symbol within an equilateral triangle is intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of suf?cient magnitude to constitute a risk of electric shock to persons.The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating andmaintenance (servicing) instructions in the literature accompanying the product.IMPORTANT SAFETY INSTRUCTIONS1Read these instructions.2Keep these instructions.3Heed all warnings.4Follow all instructions.5Do not use this apparatus near water.6Clean only with dry cloth.7Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions.8Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including ampli?ers) that produce heat.9Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug has two blades with one wider than the other. A grounding type plug has two blades and a third grounding prong. The wide blade or the third prong are provided for your safety. If the provided plug does not ?t into your outlet, consult an electrician for replacement of the obsolete outlet.10Protect the power cord from being walked on or pinched particularly at plugs, convenience receptacles, and the point where they exit from the apparatus.11Only use attachments/accessories speci?ed by the manufacturer.12Use only with the cart, stand, tripod, bracket, or table speci?ed by the manufacturer, or sold with the apparatus. When a cart is used, use caution when moving the cart/apparatus combination to avoid injury from tip-over.13Unplug this apparatus duringlightning storms or when unused for long periods of time.14Refer all servicing to quali?ed service personnel. Servicing is required when the apparatus has beendamaged in any way, such as power-supply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has beenexposed to rain or moisture, does not operate normally, or has been dropped.(98-6500)WARNINGTO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS APP ARA TUS TO RAIN OR MOISTURE.IMPORTANTPlease record the serial number of this unit in the space below.Model:Serial No.:The serial number is located on the bottom or rear of the unit.Retain this Owner’s Manual in a safe place for future reference.使用说明书 EMX5014C 3(5)-4请在操作使用前，首先仔细阅读下述内容* 请将本说明书存放在安全的地方，以便将来随时参阅。

雅马哈12路调音台的使用方法当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。

首先我们来看一下左边的面板。

实际上，左边每一路的推杆和旋钮的意义都是一样的。

所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。

较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。

这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。

1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono PhoneJack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体PhoneJack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。

3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。

发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。

所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。

可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。

雅马哈调音台说明书输入部分：1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。

3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。

发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。

所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。

可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。

5.GAIN：增益旋钮它是用来调节输入信号电平大小的。

输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的。

显然，旋钮顺时针方向角度越大、推子越高，输入信号的输出电平的提升就越大，或者说该路输入的音频信号在输出中的响度就越大。

增益范围为20 分贝到60 分贝。

调音台作用（一）调音台输入部分的插座、功能键①卡侬插座MIC：此即话筒插座，其上有三个插孔，分别标有1，2，3。

标号1为接地（GND），与机器机壳相连，把机壳作为0伏电平。

标号2为热端（Hot）或称高端（Hi），它是传送信号的其中一端。

标号3为冷端（Cold）或称低端（Low），它作为传输信号的另一端。

由于2和3相对1的阻抗相同，并且从输入端看去，阻抗低，所以，称为低阻抗平衡输入插孔。

它的抗干扰性强，噪声低，一般用于有线话筒的连接。

②线路输入端（Line）：它是一种1/4"大三芯插座，采用1/4"大三芯插头（TRS），尖端（Tip）、环（Ring）、套筒（Sleeve），作为平衡信号的输入。

也可以采用1/ 4"大二芯插头（TS）作为平衡信号的输入。

其输入阻抗高，一般用于除话筒外的其他声源的输入插孔。

③插入插座（INS）：它是一种特殊使用的插座，平时其内部处于接通状态，当需要使用时，插入1/4"大三芯插头，将线路输入或话筒输入的声信号从尖端（Tip）引出去，经外部设备处理后，再由环（Ring）把声信号返回调音台，所以，这种插座又称为又出又进插座，有的调音台标成“Send/Return”或“in/out”插座。

④定值衰减（PAD）：按下此键，输入的声信号（通常是对Line端输入的声信号）将衰减20dB（即10倍），有的调音台，其衰减值为30dB。

它适用于大的声信号输入。

⑤增益调节（Gain）：它是用来调节输入声信号的放大量，它与PAD结合可使输入的声信号进入调音台时处于信噪比高、失真小的最佳状态，也就是可调节该路峰值指示灯处于欲亮不亮的最佳状态。

⑥低切按键（100Hz）：按下此键，可将输入声信号的频率成分中100Hz以下的成分切除。

此按键用于扩声环境欠佳，常有低频嗡嗡声的场合和低频声不易吸收的扩声环境。

⑦均衡调节（EQ）：它分为三个频段：高频段（H.F.）、中频段（M.F.）、低频段（L.F.），主要用于音质补偿。
