YAMAHAMG调音台说明书

功能输入通道 (12)MG 专业音频调音台具有多达16个（MG166CX/MG166C：10个）话筒/线路输入或多达四个立体声输入，可以同时连接各种装置：话筒、线路电平装置、立体声合成器等等。

压缩 (10)压缩可增大总体电平，同时不会因压缩话筒和吉他信号的过多峰值造成失真。

AUX 发送与立体声AUX 返回 (16)可以用AUX SEND插口发送信号至外部信号处理器，随后通过RETURN插口返回处理后的立体声信号。

高品质数字效果（MG166CX）........................................................... 第15、19页MG166CX 具有内置的数字效果，可以独立提供范围广泛的声响效果。

ZH2MG206C/MG166CX/MG166C 使用说明书MG206C/MG166CX/MG166C 使用说明书3请在操作使用前，首先仔细阅读下述内容* 请将本说明书存放在安全的地方，以便将来随时参阅。

警告为了避免因触电、短路、损伤、火灾或其它危险可能导致的严重受伤甚至死亡，请务必遵守下列基本注意事项。

这些注意事项包括但不限于下列情况：G只能使用本设备所规定的额定电压。

所要求的电压被印在本设备的铭牌上。

G 只能使用提供的 AC 电源适配器（ P A-30或 YAMAHA 推荐的相应产品）。

G请勿将电源线放在热源如加热器或散热器附近，不要过分弯折或损伤电源线，不要在其上加压重物，不要将其放在可能被踩踏引起绊倒或可能被碾压的地方。

G请勿打开本设备并试图拆卸其内部零件或进行任何方式的改造。

本设备不含任何用户可自行修理的零件。

若出现异常，请立即停止使用，并请有资格的 YAMAHA 维修人员进行检修。

G请勿让本设备淋雨或在水附近及潮湿环境中使用，或将盛有液体的容器放在其上，否则可能会导致液体溅入任何开口。

G切勿用湿手插拔电源线插头。

G若电源线出现磨损或损坏，使用设备过程中声音突然中断或因此而发出异常气味或冒烟，请立即关闭电源开关，从电源插座中拔出电源线插头，并请有资格的 YAMAHA 维修人员对设备进行检修。

YAMAHA_12路_MG124CX调音台_使用说明YAMAHA MG124CXYAMAHA12路调音台示意图下图为各个接口连接示意图下面我们将调音台上的各个功能按钮使用方式详细的说明:1、 MIC输入插口(通道1-4、5/6、7/8)这些是平衡式XLR型话筒输入插口。

2、 LINE输入插口(通道1-4)这些是平衡式TRS耳机插口型线性输入插口。

3、 LINE输入插口(通道5/6-11/12)这些是非平衡式耳机插口型立体声线性插入插口。

4、 LINE输入插口(9/10、11/12)这些是非平衡式立体声RCA针式插口。

5、 INSERT插口(通道1-4)每个这类插口都在相应输入通道的均衡器与衰减器之间提供一个插入点。

这些INSERT插口可用来独立地将图形均衡器、压缩器或噪声器过滤器等设备接入相应的通道。

这些插口是TRS(尖端、环、套筒)耳机插口，可以同时携带发送信号和返回信号。

6、 GAIN控制旋钮调节输入信号电平为了获得信噪比和动态范围的最佳平衡，调节电平使PEAK指示灯(9)仅在最高输入瞬间峰值时偶尔短暂地亮起。

7、开关(高通滤波器)此开关使HPF打开或者关闭。

要打开HPF，请按下此开关，HPF将削去80HZ以下的频率(HPF不使用于立体声输入通道3、4的线性输入)。

8、 COPMP控制按钮调节应用到通道的压缩电平值。

将旋钮向向右旋转时，压缩率将增大，同时相应的自动调节输出增益。

将获得一个更平滑的、甚至是动态的效果，这是由于整体电平增强后高声信号变得柔和所致。

9、 PEAK指示灯检测EQ后信号的峰值电平。

当电平达到削波以下3dB时，PEAK指示灯亮红灯。

对于配有XLR的立体声输入通道(5/6和7/8)，将同时检测EQ后和后置话筒放大器的峰值电平，并在其中任一电平达到削波以下3dB时指示灯亮红灯。

10、均衡器(HIGH、MID、LOW)该三频段均衡器可在高、中和低三个频率带调节通道。

通道9/10和11/12有两个频率带:高和低。

YAMAHA MG124CX调音台使用说明书YAMAHA12路调音台示意图下图为各个接口连接示意图下面我们将调音台上的各个功能按钮使用方式详细的说明:1、MIC输入插口（通道1-4、5/6、7/8）这些是平衡式XLR型话筒输入插口。

2、LINE输入插口（通道1-4）这些是平衡式TRS耳机插口型线性输入插口。

3、LINE输入插口（通道5/6-11/12）这些是非平衡式耳机插口型立体声线性插入插口。

4、LINE输入插口（9/10、11/12）这些是非平衡式立体声RCA针式插口。

5、INSERT插口（通道1-4）每个这类插口都在相应输入通道的均衡器与衰减器之间提供一个插入点。

这些INSERT 插口可用来独立地将图形均衡器、压缩器或噪声器过滤器等设备接入相应的通道。

这些插口是TRS（尖端、环、套筒）耳机插口，可以同时携带发送信号和返回信号。

6、GAIN控制旋钮调节输入信号电平为了获得信噪比和动态范围的最佳平衡，调节电平使PEAK指示灯（9）仅在最高输入瞬间峰值时偶尔短暂地亮起。

7、开关（高通滤波器）此开关使HPF打开或者关闭。

要打开HPF，请按下此开关，HPF将削去80HZ以下的频率（HPF不使用于立体声输入通道3、4的线性输入）。

8、COPMP控制按钮调节应用到通道的压缩电平值。

将旋钮向向右旋转时，压缩率将增大，同时相应的自动调节输出增益。

将获得一个更平滑的、甚至是动态的效果，这是由于整体电平增强后高声信号变得柔和所致。

9、PEAK指示灯检测EQ后信号的峰值电平。

当电平达到削波以下3dB时，PEAK指示灯亮红灯。

对于配有XLR的立体声输入通道（5/6和7/8），将同时检测EQ后和后置话筒放大器的峰值电平，并在其中任一电平达到削波以下3dB时指示灯亮红灯。

10、均衡器（HIGH、MID、LOW）该三频段均衡器可在高、中和低三个频率带调节通道。

通道9/10和11/12有两个频率带：高和低。

将旋钮设定在下箭头位置可以在相应的频率带产生平坦的响应。

Y A M A H A12路调音台使用说明m g124c x-CAL-FENGHAI.-(YICAI)-Company One1YAMAHA12路调音台示意图下图为各个接口连接示意图下面我们将调音台上的各个功能按钮使用方式详细的说明:1、MIC输入插口（通道1-4、5/6、7/8）这些是平衡式XLR型话筒输入插口。

2、LINE输入插口（通道1-4）这些是平衡式TRS耳机插口型线性输入插口。

3、LINE输入插口（通道5/6-11/12）这些是非平衡式耳机插口型立体声线性插入插口。

4、LINE输入插口（9/10、11/12）这些是非平衡式立体声RCA针式插口。

5、INSERT插口（通道1-4）每个这类插口都在相应输入通道的均衡器与衰减器之间提供一个插入点。

这些INSERT 插口可用来独立地将图形均衡器、压缩器或噪声器过滤器等设备接入相应的通道。

这些插口是TRS（尖端、环、套筒）耳机插口，可以同时携带发送信号和返回信号。

6、GAIN控制旋钮调节输入信号电平为了获得信噪比和动态范围的最佳平衡，调节电平使PEAK指示灯（9）仅在最高输入瞬间峰值时偶尔短暂地亮起。

7、开关（高通滤波器）此开关使HPF打开或者关闭。

要打开HPF，请按下此开关，HPF将削去80HZ以下的频率（HPF不使用于立体声输入通道3、4的线性输入）。

8、COPMP控制按钮调节应用到通道的压缩电平值。

将旋钮向向右旋转时，压缩率将增大，同时相应的自动调节输出增益。

将获得一个更平滑的、甚至是动态的效果，这是由于整体电平增强后高声信号变得柔和所致。

9、PEAK指示灯检测EQ后信号的峰值电平。

当电平达到削波以下3dB时，PEAK指示灯亮红灯。

对于配有XLR的立体声输入通道（5/6和7/8），将同时检测EQ后和后置话筒放大器的峰值电平，并在其中任一电平达到削波以下3dB时指示灯亮红灯。

10、均衡器（HIGH、MID、LOW）该三频段均衡器可在高、中和低三个频率带调节通道。

2请在操作使用前，首先仔细阅读下述内容*请将本说明书存放在安全的地方，以便将来随时参阅。

警告为了避免因触电、短路、损伤、火灾或其它危险可能导致的严重受伤甚至死亡，请务必遵守下列基本注意事项。

这些注意事项包括但不限于下列情况：G只能使用本设备所规定的额定电压。

所要求的电压被印在本设备的铭牌上。

G只能使用规定的AC电源适配器(PA-10或YAMAHA推荐的相应产品)。

G请勿将电源线放在热源如加热器或散热器附近，不要过分弯折或损伤电源线，不要在其上加压重物，不要将其放在可能被踩踏引起绊倒或可能被碾压的地方。

G请勿打开本设备并试图拆卸其内部零件或进行任何方式的改造。

本设备不含任何用户可自行修理的零件。

若出现异常，请立即停止使用，并请有资格的YAMAHA维修人员进行检修。

G请勿让本设备淋雨或在水附近及潮湿环境中使用，或将盛有液体的容器放在其上，否则可能会导致液体溅入任何开口。

G切勿用湿手插拔电源线插头。

G若电源线出现磨损或损坏，使用设备过程中声音突然中断或因此而发出异常气味或冒烟，请立即关闭电源开关，从电源插座中拔出电源线插头，并请有资格的YAMAHA维修人员对设备进行检修。

G若本设备或AC电源适配器发生摔落或损坏，请立即关闭电源开关，从电源插座中拔出电源线插头，并请有资格的YAMAHA维修人员对设备进行检修。

注意为了避免您或周围他人可能发生的人身伤害、设备或财产损失，请务必遵守下列基本注意事项。

这些注意事项包括但不限于下列情况：G当准备长期不使用本设备或发生雷电时，请从电源插座中拔出电源线插头。

G当从本设备或电源插座中拔出电源线插头时，请务必抓住插头而不是电源线。

直接拽拉电源线可能会导致损坏。

G为了避免产生不必要的噪音，请在AC电源适配器和本设备之间预留50cm或更多空间。

G请勿用布或毯子盖住或包裹AC电源适配器。

G移动设备之前，请务必拔出所有的连接电缆。

G请勿将任何均衡器和衰减器设定在最大位置。

否则，根据所连接设备的具体状态，可能会导致反馈而损坏扬声器。

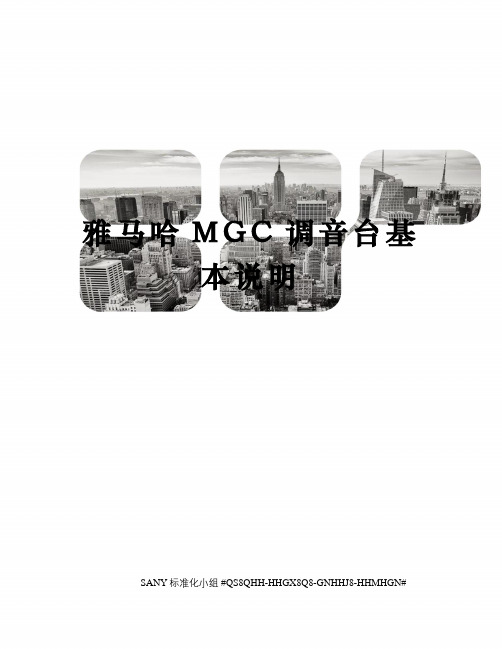

雅马哈M G C调音台基本说明SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#图上顶端一排标有mic1,mic2,mic3······mic9/10，mic11/12。

这些我们称他为卡农插孔。

他的作用是接话筒的平衡插口。

对应下来标有LINE的插口我们称为直插。

他的作用也是接话筒。

他还有其他的作用就是连接一些周边设备。

比如效果器等等。

第三排标有INSERT这些插口也是直插口。

我们称他为断点输入，作用是将一些有需要的设备串联到里。

第四排标有GAIN1,2····11/12的白色旋钮我我们称为增益旋钮。

他的作用是控制他所对应的那一路的主音量。

第五排√80按键的意思是低音切除。

按下此键，这一路80HZ一下的频率全部切除。

一般这个按键是用于人声的话筒。

作用是保证人声话筒的干净。

第六排标有COMP的黄色旋钮是雅马哈一个特有的功能旋钮。

这个旋钮的功能是压限。

作用是保护设备。

一般情况下都是保持他在0db。

也就是上图所标的这个位置。

第七排标有PEAK的灯是信号过载灯。

当这个灯亮起来的话说明你这一路的信号已经过载了，那么久需要你将你上面的GAIN旋钮减少或者将这一路的推子拉下来一点。

也就是说这个灯不能亮。

第八排标有HIGH的蓝色旋钮是控制这一路高音的旋钮。

第九排标有MID的蓝色旋钮是控制这一路中音频率的旋钮。

他的频率从250HZ到5kHZ。

第十排的蓝色旋钮是控制这一路中音的旋钮。

也就是说要控制这一路的中音要配合上面一排的频率快旋钮来使用。

将上面一排的旋钮旋到你要控制的那个中音的大概频率后再通过下面这一排的旋钮来控制他的大小。

第十一排标有LOW的蓝色旋钮是控制这一路低音的旋钮。

第十二排，十三排，十四排标有AUX1，AUX2，AUX3，的蓝色旋钮是辅助输出的音量旋钮。

他对应调音台右上角的SEND+4DBU的AUX1，AUX2，AUX3的插孔。

YAMAHA mg12_4f小型模拟调音台中文说明书MIXING CONSOLEZHMG12/4FX2请在操作使用前首先仔细阅读下述内容请将本说明书存放在安全的地方以便将来随时参阅。

警告为了避免因触电、短路、损伤、火灾或其它危险可能导致的严重受伤甚至死亡请务必遵守下列基本注意事项。

这些注意事项包括但不限于下列情况 G只能使用本设备所规定的额定电压。

所要求的电压被印在本设备的铭牌上。

G只能使用规定的AC电源适配器PA-20或YAMAHA推荐的相应产品。

G请勿将电源线放在热源如加热器或散热器附近不要过分弯折或损伤电源线不要在其上加压重物不要将其放在可能被踩踏引起绊倒或可能被碾压的地方。

G请勿打开本设备并试图拆卸其内部零件或进行任何方式的改造。

本设备不含任何用户可自行修理的零件。

若出现异常请立即停止使用并请有资格的YAMAHA维修人员进行检修。

G请勿让本设备淋雨或在水附近?俺笔肪持惺褂锚蠡蚪 ?幸禾宓娜萜鞣旁谄渖溪蠓裨蚩赡芑岬贾乱禾褰θ肴魏慰凇?G切勿用湿手插拔电源线插头。

G若电源线出现磨损或损坏使用设备过程中声音突然中断或因此而发出异常气味或冒烟请立即关闭电源开关从电源插座中拔出电源线插头并请有资格的YAMAHA维修人员对设备进行检修。

G若本设备或AC电源适配器发生摔落或损坏请立即关闭电源开关从电源插座中拔出电源线插头并请有资格的YAMAHA维修人员对设备进行检修。

注意为了避免您或周围他人可能发生的人身伤害、设备或财产损失请务必遵守下列基本注意事项。

这些注意事项包括但不限于下列情况 G当准备长期不使用本设备或发生雷电时请从电源插座中拔出电源线请务必抓住插头而不是电源插头。

G当从本设备或电源插座中拔出电源线插头时线。

直接拽拉电源线可能会导致损坏。

G为了避免产生不必要的噪音请在AC 电源适配器和本设备之间预留50cm或更多空间。

G请勿用布或毯子盖住或包裹AC电源适配器。

G移动设备之前请务必拔出所有的连接电缆。

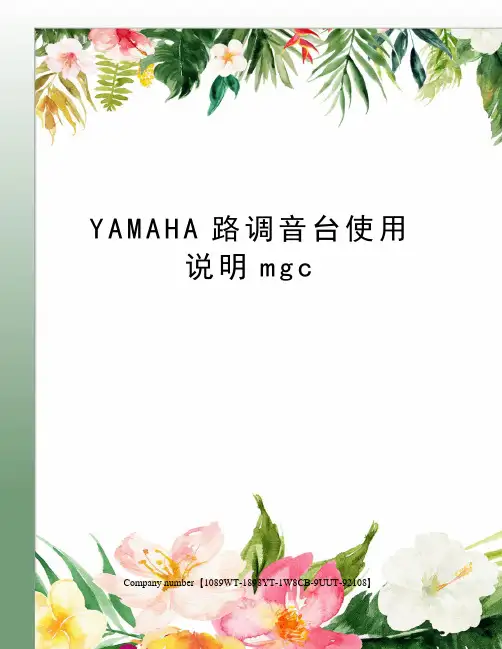

Y A M A H A路调音台使用说明m g cCompany number【1089WT-1898YT-1W8CB-9UUT-92108】YAMAHA12路调音台示意图下图为各个接口连接示意图下面我们将调音台上的各个功能按钮使用方式详细的说明:1、MIC输入插口（通道1-4、5/6、7/8）这些是平衡式XLR型话筒输入插口。

2、LINE输入插口（通道1-4）这些是平衡式TRS耳机插口型线性输入插口。

3、LINE输入插口（通道5/6-11/12）这些是非平衡式耳机插口型立体声线性插入插口。

4、LINE输入插口（9/10、11/12）这些是非平衡式立体声RCA针式插口。

5、INSERT插口（通道1-4）每个这类插口都在相应输入通道的均衡器与衰减器之间提供一个插入点。

这些INSERT插口可用来独立地将图形均衡器、压缩器或噪声器过滤器等设备接入相应的通道。

这些插口是TRS（尖端、环、套筒）耳机插口，可以同时携带发送信号和返回信号。

6、GAIN控制旋钮调节输入信号电平为了获得信噪比和动态范围的最佳平衡，调节电平使PEAK指示灯（9）仅在最高输入瞬间峰值时偶尔短暂地亮起。

7、√88开关（高通滤波器）此开关使HPF打开或者关闭。

要打开HPF，请按下此开关，HPF将削去80HZ以下的频率（HPF不使用于立体声输入通道3、4的线性输入）。

8、COPMP控制按钮调节应用到通道的压缩电平值。

将旋钮向向右旋转时，压缩率将增大，同时相应的自动调节输出增益。

将获得一个更平滑的、甚至是动态的效果，这是由于整体电平增强后高声信号变得柔和所致。

9、PEAK指示灯检测EQ后信号的峰值电平。

当电平达到削波以下3dB时，PEAK指示灯亮红灯。

对于配有XLR的立体声输入通道（5/6和7/8），将同时检测EQ后和后置话筒放大器的峰值电平，并在其中任一电平达到削波以下3dB时指示灯亮红灯。

10、均衡器（HIGH、MID、LOW）该三频段均衡器可在高、中和低三个频率带调节通道。

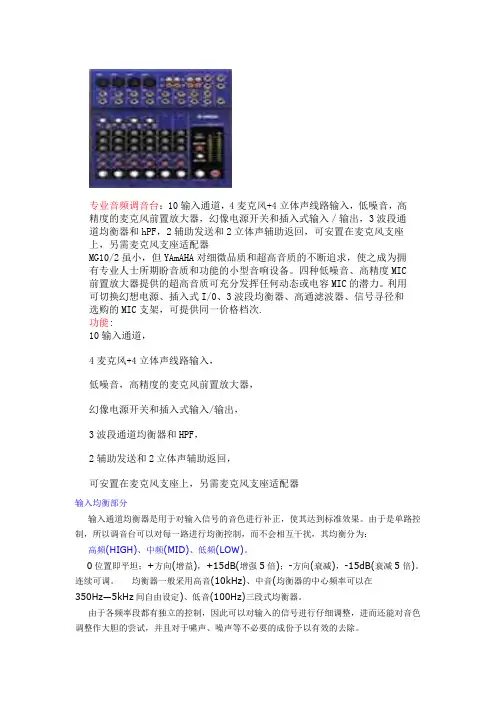

专业音频调音台：10输入通道，4麦克风+4立体声线路输入，低噪音，高精度的麦克风前置放大器，幻像电源开关和插入式输入／输出，3波段通道均衡器和hPF，2辅助发送和2立体声辅助返回，可安置在麦克风支座上，另需麦克风支座适配器MG10/2虽小，但YAmAHA对细微品质和超高音质的不断追求，使之成为拥有专业人士所期盼音质和功能的小型音响设备。

四种低噪音、高精度MIC 前置放大器提供的超高音质可充分发挥任何动态或电容MIC的潜力。

利用可切换幻想电源、插入式I/0、3波段均衡器、高通滤波器、信号寻径和选购的MIC支架，可提供同一价格档次.功能:10输入通道，4麦克风+4立体声线路输入，低噪音，高精度的麦克风前置放大器，幻像电源开关和插入式输入/输出，3波段通道均衡器和HPF，2辅助发送和2立体声辅助返回，可安置在麦克风支座上，另需麦克风支座适配器输入均衡部分输入通道均衡器是用于对输入信号的音色进行补正，使其达到标准效果。

由于是单路控制，所以调音台可以对每一路进行均衡控制，而不会相互干扰，其均衡分为：高频(HIGH)、中频(MID)、低频(LOW)。

0位置即平坦；+方向(增益)，+15dB(增强5倍)；-方向(衰减)，-15dB(衰减5倍)。

连续可调。

均衡器一般采用高音(10kHz)、中音(均衡器的中心频率可以在350Hz—5kHz间自由设定)、低音(100Hz)三段式均衡器。

由于各频率段都有独立的控制，因此可以对输入的信号进行仔细调整，进而还能对音色调整作大胆的尝试，并且对于啸声、噪声等不必要的成份予以有效的去除。

1、高频：10kHz±15dB/坡影响区域：乐器高音区的高次谐波。

增益效果：金属声增多，音色比较尖，增益过多，噪声能明显听见。

衰减效果：可有效地去除嘶嘶声，衰减过多则高音区的透明感就会失落。

2、中频：3kHz±15dB/峰影响区域：乐器，人声的高音区。

增益效果：音色明亮，质感较硬，增益过多听觉易感疲劳。

YAMAHA12路调音台示意图下图为各个接口连接示意图下面我们将调音台上的各个功能按钮使用方式详细的说明:1、MIC输入插口（通道1-4、5/6、7/8）这些是平衡式XLR型话筒输入插口。

2、LINE输入插口（通道1-4）这些是平衡式TRS耳机插口型线性输入插口。

3、LINE输入插口（通道5/6-11/12）这些是非平衡式耳机插口型立体声线性插入插口。

4、LINE输入插口（9/10、11/12）这些是非平衡式立体声RCA针式插口。

5、INSERT插口（通道1-4）每个这类插口都在相应输入通道的均衡器与衰减器之间提供一个插入点。

这些INSERT 插口可用来独立地将图形均衡器、压缩器或噪声器过滤器等设备接入相应的通道。

这些插口是TRS（尖端、环、套筒）耳机插口，可以同时携带发送信号和返回信号。

6、GAIN控制旋钮调节输入信号电平为了获得信噪比和动态范围的最佳平衡，调节电平使PEAK指示灯（9）仅在最高输入瞬间峰值时偶尔短暂地亮起。

7、√88开关（高通滤波器）此开关使HPF打开或者关闭。

要打开HPF，请按下此开关，HPF将削去80HZ以下的频率（HPF不使用于立体声输入通道3、4的线性输入）。

8、COPMP控制按钮调节应用到通道的压缩电平值。

将旋钮向向右旋转时，压缩率将增大，同时相应的自动调节输出增益。

将获得一个更平滑的、甚至是动态的效果，这是由于整体电平增强后高声信号变得柔和所致。

9、PEAK指示灯检测EQ后信号的峰值电平。

当电平达到削波以下3dB时，PEAK指示灯亮红灯。

对于配有XLR的立体声输入通道（5/6和7/8），将同时检测EQ后和后置话筒放大器的峰值电平，并在其中任一电平达到削波以下3dB时指示灯亮红灯。

10、均衡器（HIGH、MID、LOW）该三频段均衡器可在高、中和低三个频率带调节通道。

通道9/10和11/12有两个频率带：高和低。

将旋钮设定在下箭头位置可以在相应的频率带产生平坦的响应。

概述MG16XU 是一款适用于广泛用户和应用场合的多功能调音台。

特性• 输入通道：16个线路输入（8个单声道，4个立体声），10个带有48V 幻象电源的话筒输入，每个通道都带有高通滤波器。

• 输出通道：2个立体声，1个监听，4个AUX 发送，4个GROUP ，1个PHONES 。

• 母线：1个立体声，4个GROUP ，4个AUX （包含FX ）。

• 坚固、防冲击、带有粉末涂层的金属底盘。

• 世界通用的内部全局供电可保证无忧的操作，即便您处于电压不稳定的环境中。

• 包含调音台支架。

• 离散型class A “D-PRE ”前置话放与逆达林顿电路。

• 带有LED 指示灯的专业“1键压缩器”。

• 数字效果处理器：24个“SPX ”效果器。

• 24-bit/92kHz 2进/2出 USB 音频接口功能。

• 随附Cubase AI 获取码可用于在Steinberg 网站下载。

• Cubasis LE 可从App Store 上免费下载。

• MG REC/PLAY 可从App Store上免费下载。

后面板技术规格 1/2一般规格输入通道线路输入16（8个单声道4个立体声）话筒输入10单声道输入（MIC/LINE）8（CH1-8）单声道/立体声输入（MIC/LINE）2（CH9-12）立体声输入（LINE）2输出通道立体声输出2监听输出1AUX发送4P输出4GROUP HONES输出1母线立体声1P4GROUAUX 4（包含FX）USB AUDIO - USB IN/OUT 有（2 IN / 2 OUT，兼容USB音频2.0，采样频率：最大192kHz，位元深度：24-bit）幻象电源+48V电源要求100-240V 50Hz/60Hz电源类型内部全局供电功率消耗30W规格尺寸宽×高×深444mm x 500mm x 130mm (17.5" x 19.7" x 5.1")净重 6.8kg (15.0lbs)包含配件AC电源线，调音台支架，使用说明书，技术规格，Cubase AI下载信息软件应用程序Steinberg CUBASE AI 有（含下载码。

YAMAHA_12路_MG124CX调音台_使用说明YAMAHA MG124CXYAMAHA12路调音台示意图下图为各个接口连接示意图下面我们将调音台上的各个功能按钮使用方式详细的说明:1、 MIC输入插口(通道1-4、5/6、7/8)这些是平衡式XLR型话筒输入插口。

2、 LINE输入插口(通道1-4)这些是平衡式TRS耳机插口型线性输入插口。

3、 LINE输入插口(通道5/6-11/12)这些是非平衡式耳机插口型立体声线性插入插口。

4、 LINE输入插口(9/10、11/12)这些是非平衡式立体声RCA针式插口。

5、 INSERT插口(通道1-4)每个这类插口都在相应输入通道的均衡器与衰减器之间提供一个插入点。

这些INSERT插口可用来独立地将图形均衡器、压缩器或噪声器过滤器等设备接入相应的通道。

这些插口是TRS(尖端、环、套筒)耳机插口，可以同时携带发送信号和返回信号。

6、 GAIN控制旋钮调节输入信号电平为了获得信噪比和动态范围的最佳平衡，调节电平使PEAK指示灯(9)仅在最高输入瞬间峰值时偶尔短暂地亮起。

7、开关(高通滤波器)此开关使HPF打开或者关闭。

要打开HPF，请按下此开关，HPF将削去80HZ以下的频率(HPF不使用于立体声输入通道3、4的线性输入)。

8、 COPMP控制按钮调节应用到通道的压缩电平值。

将旋钮向向右旋转时，压缩率将增大，同时相应的自动调节输出增益。

将获得一个更平滑的、甚至是动态的效果，这是由于整体电平增强后高声信号变得柔和所致。

9、 PEAK指示灯检测EQ后信号的峰值电平。

当电平达到削波以下3dB时，PEAK指示灯亮红灯。

对于配有XLR的立体声输入通道(5/6和7/8)，将同时检测EQ后和后置话筒放大器的峰值电平，并在其中任一电平达到削波以下3dB时指示灯亮红灯。

10、均衡器(HIGH、MID、LOW)该三频段均衡器可在高、中和低三个频率带调节通道。

通道9/10和11/12有两个频率带:高和低。

YAMAHA-MG-调音台说明书————————————————————————————————作者: ————————————————————————————————日期：1、ＧIＡN(增益)控制调节输入信号电平。

ﻩ为了获得信/噪比和动态范围的最佳平衡，调节输入信号电平使峰值指示灯仅在最大输入水平亮灯。

ﻩ－６0~-16刻度表示麦克风输入调节电平。

-３4～+10刻度表示ＬＩＮE（线路)输入调节电平。

2、PEＡK（峰值)指示灯检测后置EQ信号的峰值水平。

当电平达到截止电平以下３Ｄb时，指示灯亮红灯。

对于装有XLR的立体声输入通道，将同时检测后置ＥQ和后置麦克风放大器峰值电平,这些电平中的任何一个达到截止电平以下3DＢ时，指示灯亮红灯。

３、80 开关（高通滤波器）ﻩ该开关使HPF开或关。

若要打开HPF，请按下该开关。

HPＦ将削去80Hz以下的频率。

(但是请注意，无论开关设置如何,调音台不会将该HPＦ应用于立体声输入通道的线路输入）。

4、均衡器（HIGＨ、MID和LＯW)该三频段均衡器可在高、中和低三个频率带调节通道。

将旋钮设定在▼位置可产生平坦的频率响应。

将旋钮转向右侧可增强响应的频率带，而转向左侧可削弱带。

下表为三个频率带的ＥQ类型、基础频率和最大削弱/增强。

频率带类型基础频率最大削弱/增强HIGH(高）斜坡１０kHｚMID（中) 峰值 2.5 kＨｚ±１5ＤB ＬOW(低) 斜坡１00Ｈｚ５、AＵX1和AUX２控制ﻩAＵＸ1旋钮控制由该通道发送到AUX１总线的信号电平；ＡUX2旋钮控制由该通道发送到AＵX２总线的信号电平。

一般情况下该旋钮应设在靠近▼的位置。

ﻩ如果正在使用立体声通道,将混合L和Ｒ通道的信号并发送到AＵX1和AUX2总线。

6、ＰRE开关ﻩ选择是否将前置衰减器或后置衰减器的信号发送到AUX1总线。

若将开关置于下，则调音台将前置衰减器信号（通道通道衰减器）发送到AＵX1总线，因此AUX1输出不受通道衰减器的影响。
