110KV变电站继电保护的配置及整定计算共3篇110KV变电站继电保护的配置及整定计算1110KV变电站继电保护的配置及整定计算近年来，随着电力系统运行的日趋复杂，变电站继电保护系统已经成为电力系统必不可少的组成部分。

在变电站中，继电保护系统可以起到监视电力系统状态、保护设备、隔离故障和防止故障扩散等作用。

因此，配置合理的变电站继电保护系统对于保障电力系统安全稳定运行具有重要意义。

110KV 变电站继电保护系统配置110KV 变电站的继电保护系统包括主保护和备用保护两部分。

其具体配置如下：1. 主保护主保护是指在故障发生时起主要保护作用的继电保护。

110KV 变电站主要采用压变、电流互感器、电缆等传感器来监测电力系统的状态，以触发主保护动作。

主保护通常包括过电流保护、差动保护、方向保护等，具体如下：（1）过电流保护过电流保护是指在电力系统出现短路故障时，通过检测系统中的过电流来触发主保护。

110KV 变电站中的过电流保护一般采用零序电流保护、相间短路保护、不平衡电流保护等。

（2）差动保护差动保护是指利用相间元件间电流的差值来检测电力系统内部的故障。

110KV 变电站通常采用内部差动保护和母线差动保护。

（3）方向保护方向保护是指在电力系统中，通过检测电流的相位关系判断故障位置，以实现保护的目的。

110KV 变电站中通常采用方向保护器等设备。

2. 备用保护备用保护作为主保护的补充，扮演着备胎的角色。

当主保护故障或失效时，备用保护会立即自动接管主保护的作用。

110KV 变电站的备用保护一般包括互感器保护、开关保护、微机继电保护等。

110KV 变电站继电保护参数的整定计算继电保护参数的整定计算是指在设计或更换继电保护设备时，根据电力系统的特点，在准确理解保护对象的特性的基础上，通过计算整定参数来满足系统的保护要求。

1. 整定参数的确定原则整定参数的确定应根据以下原则：（1）可靠性原则：整定参数应当使保护措施尽可能保证电力系统的连续、稳定和安全运行。

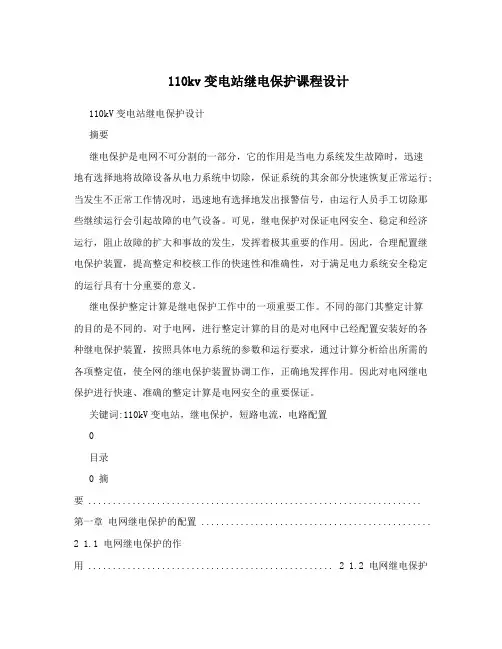

110kv变电站继电保护课程设计110kV变电站继电保护设计摘要继电保护是电网不可分割的一部分，它的作用是当电力系统发生故障时，迅速地有选择地将故障设备从电力系统中切除，保证系统的其余部分快速恢复正常运行; 当发生不正常工作情况时，迅速地有选择地发出报警信号，由运行人员手工切除那些继续运行会引起故障的电气设备。

可见，继电保护对保证电网安全、稳定和经济运行，阻止故障的扩大和事故的发生，发挥着极其重要的作用。

因此，合理配置继电保护装置，提高整定和校核工作的快速性和准确性，对于满足电力系统安全稳定的运行具有十分重要的意义。

继电保护整定计算是继电保护工作中的一项重要工作。

不同的部门其整定计算的目的是不同的。

对于电网，进行整定计算的目的是对电网中已经配置安装好的各种继电保护装置，按照具体电力系统的参数和运行要求，通过计算分析给出所需的各项整定值，使全网的继电保护装置协调工作，正确地发挥作用。

因此对电网继电保护进行快速、准确的整定计算是电网安全的重要保证。

关键词:110kV变电站，继电保护，短路电流，电路配置目录0 摘要 ....................................................................第一章电网继电保护的配置 ...............................................2 1.1 电网继电保护的作用 .................................................. 2 1.2 电网继电保护的配置和原理 ............................................ 2 1.3 35kV线路保护配置原则 ................................................ 3 第二章3 继电保护整定计算 .................................................2.1 继电保护整定计算的与基本任务及步骤 . (3)2.2 继电保护整定计算的研究与发展状况 ....................................4 第三章线路保护整定计算 ................................................. 5 3.1设计的原始材料分析 ................................................... 5 3.2 参数计算 ............................................................ 6 3.3 电流保护的整定计算 .................................................. 7 总结 .. (9)1第一章电网继电保护的配置1.1 电网继电保护的作用电网在运行过程中，可能会遇到各种类型的故障和不正常运行方式，这些都可能在电网中引起事故，从而破坏电网的正常运行，降低电力设备的使用寿命，严重的将直接破坏系统的稳定性，造成大面积的停电事故。

山西电力职业技术学院继电保护及自动化专业毕业设计任务书题目：110KV变电所继电保护的设计及整定计算原始资料：1、待设计的某110KV降压变电所（1）110KV侧共有两回出线L101、L103，35KV侧共有五回出线L302、L303、L304、L305、L306，而10KV侧共有八回出线。

（2）与电力系统连接情况；①110KV侧L101线路接至110KV系统：②35KV侧有一回线路经306开关接至35KV地区电源系统。

（3）主变台数及容量：1台，每台容量：31.5MVA;绕组型式及接线组别:三相三绕组、Yo/Y/△-12-11；额定电压：110/38.5/11KV;短路电压百分数：高-中（17）、高-低（10）、中-低（6.5):绝缘型式：分级绝缘。

（4）110KV、35KV和10KV母线侧线路后备保护的最大动作时间分别为：110kv:2.5S、35kv:2.5S、10kv:2S。

2、电力系统主要参数：（1）110KV系统的最大等值正序电抗X max=6.6Ω,最小等值正序电抗X max=5.3Ω,35KV系统的最大等值电抗X max=9.2Ω,最小等值电抗X.max=8.1Ω(2)部分线路的主要参数如下表所示:L101：额定电压110KV;长度52KM;最大(额定)负荷51MVA;单位长度的正序电抗(Ω/KM)0.4L302：额定电压35KV;长度18KM;最大(额定)负荷6.3MVA;单位长度的正序电抗(Ω/KM)0.4L303:额定电压35KV;长度16KM;最大(额定)负荷6.3MVA;单位长度的正序电抗(Ω/KM)0.4L304额定电压35KV;长度32KM;最大(额定)负荷4MVA;单位长度的正序电抗(Ω/KM)0.4L305:额定电压35KV;长度21KM;最大(额定)负荷4MVA;单位长度的正序电抗(Ω/KM)0.4L306:额定电压35KV;长度25KM;最大(额定)负荷13.2MVA;单位长度的正序电抗(Ω/KM)0.4二、设计的主要要求1、根据本变电所主变压器的型式和容量，配置主变器的继电保护方案并对其主保护进行整定计算；2、配置线路L303、L304的继电保护方案并进行相应的整定计算。

华北电力大学成人高等教育毕业设计(论文)任务书学生姓名：裴丽君年级专业层次：14电力专学号：14301394 函授站：张家口名人新能源学校一、毕业设计(论文)题目：110kV电网继电保护及自动装置整定计算二、毕业设计(论文)工作起止时间：2015.12.14-2016.2.22三、毕业设计（论文）的内容要求：1.根据给定系统的接线和参数，合理制定继电保护和自动装置的配置方案并完成装置选型；2.计算各元件的序参数，绘制各序网图，完成短路电流计算；3.完成各线路继电保护及自动装置的整定计算；4.绘制保护及自动装置配置图，对所选方案做出评价；5.总结所做工作，撰写毕业论文。

指导教师签名：前言电力系统中的发电机、变压器、输电线路、母线以及用电设备，一旦发生故障，继电保护及安全自动装置能够快速、可靠、有选择地将故障元件从系统中切除，使故障元件免于继续遭受损坏，既能保证其它无故障部分迅速恢复正常，又能提高电力系统运行的稳定性，是保证电力系统安全运行的最有效方法之一。

而课程设计是学生在校期间的综合性实践教学环节，是学生全面运用所学基础理论、专业知识和基本技能，对实际问题进行设计（或研究）的综合性训练。

通过课程设计，可以培养学生运用所学知识解决实际问题的能力和创新精神，增强工程观念，以便更好地适应工作的需求。

本次课程设计为给110kV电网继电保护配置与线路保护整定计算，学习规程确定系统运行方式，变压器运行方式。

选择各元件保护方式，计算发电机、变压器、线路的参数，确定保护方式及互感器变比。

对于线路和变压器故障，根据相间和接地故障的情况，选择相应的保护方式并作整定和校验。

第一章概述1.1 电力系统继电保护的作用电力是当今世界使用最为广泛、地位最为重要的能源，电力系统的安全稳定运行对国民经济、人民生活乃至社会稳定都有着极为重大的影响。

电力系统由各种电气元件组成。

这里电气元件是一个常用术语，它泛指电力系统中的各种在电气上的独立看待的电气设备、线路、器具等。

110k V企业变电站短路电流计算及继电保护整定计算目录1前言 (3)2任务变电站原始资料 (5)2.1电力系统与本所的连接方式 (5)2.2主变压器型号及参数 (5)2.3负荷及出线情况 (6)3短路电流计算 (7)3.1基本假定 (7)3.2基准值的选择 (7)3.3各元件参数标么值的计算 (8)3.4短路电流的计算 (10)1.5短路电流计算结果 (15)4继电保护的配置 (16)4.1继电保护的基本知识 (16)4.2变压器保护配置及整定计算 (19)24图6瓦斯保护原理示意图 (24)4.310k V线路保护配置及整定计算 (27)5结论 (28)6总结与体会 (29)7谢辞 (30)8参考文献 (31)1前言由于电力系统的飞速发展对继电保护不断提出新的要求，电子技术，计算机技术与通信技术的飞速发展又为继电保护技术的发展不断注入新的活力。

未来继电保护的发展趋势是向计算化，网络化及保护，控制，测量，数据通信一体化智能化发展。

电能是一种特殊的商品,为了远距离传送,需要提高电压,实施高压输电,为了分配和使用,需要降低电压,实施低压配电,供电和用电。

发电----输电----配电----用电构成了一个有机系统。

通常把由各种类型的发电厂,输电设施以及用电设备组成的电能生产与消费系统称为电力系统。

电力系统在运行中,各种电气设备可能出现故障和不正常运行状态。

不正常运行状态是指电力系统中电气元件的正常工作遭到破坏,但是没有发生故障的运行状态,如:过负荷,过电压,频率降低,系统振荡等。

故障主要包括各种类型的短路和断线,如:三相短路,两相短路,两相接地短路,单相接地短路,单相断线和两相断线等。

本次毕业设计的主要内容是对110k V企业(水泥厂)变电站进行短路电流的计算、保护的配置及整定值的计算。

参照《电力系统继电保护配置及整定计算》，并依据继电保护配置原理，对所选择的保护进行整定和灵敏性校验从而来确定方案中的保护是否适用来编写的。

110kV变压器继电保护的整定计算摘要:变压器是电力系统中较为重要的一种供电设备,对电力系统的可靠性和稳定性都有着重要的影响,其故障检测和分析具有较为重要的意义。

本文结合实例，介绍了10kV电力变压器继电保护分类及整定计算，以期为电力系统的稳定运转提供相应的参考。

关键词:10kV；电力变压器；继电保护，整定计算0 引言电力系统是国民经济的基础，由其布置的电网分布在全国各地。

电力系统的运行环境较为复杂，且影响电力系统稳定性的因素也很复杂。

在众多因素之中，变压器的稳定性对电力生产有着较为重要的影响。

变压器是电力系统中较为重要的一种供电设备，其对电力系统的可靠性和稳定性都有着重要的影响。

因此，对变压器的故障检测和分析具有较为重要的意义。

1 继电保护基本概念1.1 继电保护的概念在研究电力系统故障和危及安全运行的异常工况时，需要探讨应对事故的自动化措施。

由于这些措施主要用带有触点或辅助触点的继电器来保护电力系统及其元件，例如线路、发电机、变压器和母线等，使之免遭损害，所以称其为继电保护。

1.2 继电保护的任务当电力系统发生故障或异常工况时，在最短时间和最小区域内，自动将故障设备从系统中切除，或发出信号由值班人员消除异常工况，以避免设备的损坏和对相邻地区供电的影响，以便尽快恢复供电。

1.3 继电保护的基本要求继电保护和自动装置的设计应以合理的运行方式和可能的故障类型为依据，并满足可靠性、选择性、灵敏性和速动性四项基本要求。

(1)可靠性可靠性是指保护应该动作时应动作，不该动作时不动作。

为保证可靠性，宜选用可实现的最简单的保护方式，应采用由可靠的元件和尽可能简单的回路构成的性能良好的装置，并应具备必要的检测、闭锁等措施。

(2)选择性选择性是指首先由故障设备或线路本身的保护切除故障，当故障设备或线路本身的保护或断路器拒动时才允许由相邻设备、线路的保护等切除故障。

因此为保证选择性，对相邻设备和线路有配合要求的保护和同一保护内有配合要求的两元件，其灵敏系数及动作时间在一般情况下应相互配合。

110kV电网继电保护配置与线路保护整定计算作者闻枫所在单位电气工程及自动化指导教师郑梅目录1 前言 (1)2 方案确定 (2)3 确定运行方式的选择 (3)3.1运行方式的选择原则 (3)3.2 本次设计的具体运行方式的选择 (5)4 系统中各元件的主要参数的计算及互感器选择 (6)4.1各种运行方式下各线路电流计算 (6)4.2各输电线路两相短路和三相短路电流计算 (6)4.3变压器参数的计算 (7)4.4输电线路参数的计算 (8)4.5电流互感器选择 (10)4.6输电线路上ＰＴ变比的选择 (11)5短路计算 (13)5.1电力系统短路计算的主要目的 (13)5.2线路AC上零序电流的计算 (13)5.3线路AC末端三相短路的最大短路电流计算 (17)5.4线路AC下级线路最小零序电流计算 (18)5.5乙变电所低压母线端最大三相短路电流 (21)5.6A母线最大短路零序电流 (21)6继电保护的配置 (474)6.1继电保护的基本知识 (24)6.2变压器的保护配置 (26)6.3母线的保护配置 (32)6.4输电线路保护配置 (34)6.5发电机-变压器组保护配置 (42)7自动重合闸 (47)8微机成套自动保护装置 (50)9 结论（具体装置配置) (55)10总结与体会 (56)11谢辞 (57)12参考文献 (58)1 前言随着电力系统的飞速发展，对继电保护的要求也不断提高，加上电力电子技术，计算机技术与通信技术的飞速发展，继电保护技术正朝向智能化的方向发展。

《电力系统继电保护》作为电气工程及其自动化专业的一门主要课程,主要包括课堂讲学、课后实验、课程设计、课程考核等几个主要部分。

在完成了理论的学习的基础上，为了进一步加深对理论知识的理解，本专业特安排了本次课程设计。

本次设计的任务主要包括了六大部分，分十二章节，分别对运行方式的选择、电网各个元件参数及负荷电流计算、短路电流计算、继电保护距离保护的整定计算和校验、继电保护零序电流保护的整定计算和校验、对所选择的保护装置进行综合评价等进行讲述。

摘要电网继电保护是保证电力系统安全运行和电能质量的重要自动装置之一，因此在规划设计时，必须考虑可靠工作和快速切除故障的继电保护实现的可能性。

对继电保护的基本要求，可概括的分为可靠性、速动性、选择性和灵敏性等方面，它们之间联系紧密，既矛盾统一。

为了保证可靠的切除故障，除了配备起主要作用的“主保护”外，还要配备起后备作用的“后备保护”。

当线路或电力设备发生故障时，主保护应该最快地把最靠近故障元件的断路器跳开，一方面尽可能减少对故障元件的损坏，另一方面把故障对电力系统的影响压缩到最小可能的范围和程度。

后备保护的作用是当主保护不能完成预定任务时，在靠近故障元件的最小可能范围内将故障点断开。

本文从所给的系统电网图着手，着重从继电保护保护设计的要求、整定计算、方式的选择3个方面分析了目前电网线路继电保护的设计方法，并从距离、零序两种保护中不同的接地故障及整定计算，来介绍线路继电保护设计中常用的主要保护配置，从而得出合理的、可行的保护方案，达到网络规划和保护配置的基本要求。

关键词： 110kv线路继电保护设计第一章绪论线路继电保护是保证电力系统安全运行和电能质量的重要自动装置之一，因此在编制网络规划时，必须考虑可靠工作和快速切除故障的继电保护实现的可能性。

为了提高线路系统静态和稳态的稳定性，规划所提出的提高系统稳定的措施有一些亦必须落实在自动装置可靠工作的基础上的。

保护设备和自动装置的投资，在整个电网建设中只占极小的部分，一般说来继电保护应力求满足网络规划的要求，两者是主从的关系。

由于网络接线的不够合理将导致保护性能显著恶化，厂、所电气主接线繁杂将造成保护接线过分复杂，以至给生产运行带来很多二次线操作，引起保护设备误动、拒动，严重危害电气主设备和导致大面积停电，这些将给国民经济造成直接经济损失。

为此，必须合理地进行网络规划和合理地配置保护设备及自动装置。

对继电保护的基本要求，可概括的分为可靠性、速动性、选择性和灵敏性等方面，它们之间联系紧密，既矛盾统一。

第一章绪论第 1.1节继电保护的作用电力是当今世界使用最为广泛、地位最为重要的能源。

电力系统的运行要求安全可靠、电能质量高、经济性好。

但是，电力系统的组成元件数量多，结构各异，运行情况复杂，覆盖的地域辽阔。

因此，受自然条件、设备及人为因素的影响，可能出现各种故障和不正常运行状态。

故障中最常见，危害最大的是各种型式的短路。

为此，还应设置以各级计算机为中心，用分层控制方式实施的安全监控系统，它能对包括正常运行在内的各种运行状态实施控制。

这样才能更进一步地确保电力系统的安全运行。

第1.2节对电力系统继电保护的基本要求动作于跳闸的继电保护，在技术上一般应满足四个基本要求，即选择性、速动性、灵敏性和可靠性。

1.2.1选择性：是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

1.2.2速动性：是指快速地切除故障，以提高电力系统并列运行稳定，减少用户在电压降低的情况下工作的时间，以及小故障元件的损坏程度。

因此，在发生故障时，应力求保护装置能迅速动作，切除故障。

1.2.3灵敏度：是指在该保护装置规定的保护范围内发生了它应该动作的故障时，他不应该拒绝动作，而在任何其他该保护不应该动作的情况下，则不应该误动作。

1.2.4可靠性：是指在保护装置规定的保护范围内发生了它应该反应的故障时，保护装置应可靠地动作（即不拒动）。

而在不属于该保护动作的其它任何情况下，则不应该动作（即不误动）。

可靠性取决于保护装置本身的设计、制造、安装、运行维护等因素。

一般来说，保护装置的组成元件质量越好、接线越简单、回路中继电器的触点和接插件数越少，保护装置就越可靠。

同时，保护装置的恰当的配置与选用、正确地安装与调试、良好的运行维护。

对于提高保护的可靠性也具有重要的作用。

保护的误动和拒动都会给电力系统造成严重的危害，在保护方案的构成中，防止保护误动与防止其拒动的措施常常是互相矛盾的。

110kV变电站继电保护及自动化系统设计一、引言110kV变电站是电力系统中重要的接线点，它起着能量传递、故障隔离、继电保护和自动化控制等作用。

继电保护及自动化系统是110kV变电站重要的组成部分，其设计对于保障电网的安全稳定运行至关重要。

本文将围绕110kV变电站继电保护及自动化系统设计展开详细的阐述。

二、继电保护系统设计1.继电保护系统概述继电保护系统是变电站系统的重要组成部分，其作用是在电网发生故障时，快速准确地隔离故障，保护设备和线路的安全运行。

110kV变电站的继电保护系统应包括主保护和备用保护，在设计之初需要结合电网的特点和负载情况，合理选择保护装置、传感器和连接方式，确保继电保护系统的可靠性和稳定性。

2.继电保护装置的选择在110kV变电站继电保护系统设计中，需要选择合适的继电保护装置，常见的有电流互感器、电压互感器和继电保护设备。

电流互感器用于测量电流、检测过流和短路故障，电压互感器用于测量电压、检测过压和欠压故障，而继电保护设备则根据测量的电流和电压信号进行逻辑判断，实现对电网的保护功能。

3.继电保护方案设计110kV变电站继电保护系统设计中，继电保护系统与其他系统之间需要进行合理的联锁设计，以确保在电网发生故障时能够实现快速、准确的隔离和保护。

联锁设计应考虑继电保护系统与自动化控制系统、电气设备和保护装置之间的逻辑关系，根据需要设置相应的联锁信号和动作条件，确保整个变电站系统能够协调运行。

110kV变电站继电保护系统在设计完成后，需要进行仿真分析，验证其在各种故障情况下的保护动作情况和保护范围。

通过仿真分析可以发现设计中存在的问题和不足，及时对继电保护系统进行调整和改进，确保其在实际运行中能够可靠地发挥作用。

三、自动化系统设计110kV变电站的自动化系统包括远动控制、监控、数据采集和故障诊断等功能，其目的是实现对电网设备和线路的远程监控和控制，提高运行效率和安全性。

在自动化系统设计中需要考虑设备的可靠性、通信网络的稳定性和数据的实时性，确保自动化系统能够满足变电站的实际需求。

110k V企业变电站短路电流计算及继电保护整定计算目录1前言 (3)2任务变电站原始资料 (5)2.1电力系统与本所的连接方式 (5)2.2主变压器型号及参数 (5)2.3负荷及出线情况 (6)3短路电流计算 (7)3.1基本假定 (7)3.2基准值的选择 (7)3.3各元件参数标么值的计算 (8)3.4短路电流的计算 (10)1.5短路电流计算结果 (15)4继电保护的配置 (16)4.1继电保护的基本知识 (16)4.2变压器保护配置及整定计算 (19)24图6瓦斯保护原理示意图 (24)4.310k V线路保护配置及整定计算 (27)5结论 (28)6总结与体会 (29)7谢辞 (30)8参考文献 (31)1前言由于电力系统的飞速发展对继电保护不断提出新的要求，电子技术，计算机技术与通信技术的飞速发展又为继电保护技术的发展不断注入新的活力。

未来继电保护的发展趋势是向计算化，网络化及保护，控制，测量，数据通信一体化智能化发展。

电能是一种特殊的商品,为了远距离传送,需要提高电压,实施高压输电,为了分配和使用,需要降低电压,实施低压配电,供电和用电。

发电----输电----配电----用电构成了一个有机系统。

通常把由各种类型的发电厂,输电设施以及用电设备组成的电能生产与消费系统称为电力系统。

电力系统在运行中,各种电气设备可能出现故障和不正常运行状态。

不正常运行状态是指电力系统中电气元件的正常工作遭到破坏,但是没有发生故障的运行状态,如:过负荷,过电压,频率降低,系统振荡等。

故障主要包括各种类型的短路和断线,如:三相短路,两相短路,两相接地短路,单相接地短路,单相断线和两相断线等。

本次毕业设计的主要内容是对110k V企业(水泥厂)变电站进行短路电流的计算、保护的配置及整定值的计算。

参照《电力系统继电保护配置及整定计算》，并依据继电保护配置原理，对所选择的保护进行整定和灵敏性校验从而来确定方案中的保护是否适用来编写的。

110kV电网继电保护整定计算与仿真研究毕业设计目录第一章绪论1第二章全网保护配置与线路保护整定原则32.1 配置原则32.1.1 发-变组保护配置原则32.1.2 变压器保护配置原则42.1.3 线路保护配置原则52.2 配置方案62.3 线路保护配置方案6第三章短路计算83.1 参数计算83.1.1 基准值93.1.2 各条线路电抗标幺值：93.1.3 发电机的G电抗标幺值：93.1.4 变压器T的电抗标幺值：93.1.5 系统S的参数103.2 运行方式分析113.2.1 变压器中性点接地方式选择原则113.2.2 最大最小方式123.3 短路计算123.3.1 最大运行方式123.3.2 最小运行方式14第四章线路保护整定计算174.1 相间短路保护整定174.1.1 A侧的保护（BH1)的整定174.1.2 B侧的保护（BH4)整定184.2 接地短路保护整定计算214.2.1 整定原则214.2.2零序I、Ⅱ、Ⅲ整定计算22第五章距离保护仿真构建265.1 一次系统模型265.1.1 电源模型265.1.2 线路模型275.1.3 断路器模型275.1.4 故障模型275.2 二次系统模型275.2.1 信号处理模块：285.2.2 保护动作模块285.3相间短路故障仿真295.3.1区故障295.3.2区外故障325.4接地故障仿真335.4.1区故障335.4.2区外故障35 第六章完毕语37参考文献38附录1.计算书39第一章绪论在我国,地区级电网主要是指35~110kV电网，它具有电压等级低，接入的电厂容量较小，输电距离短等特点。

110kV电网在各地区的普与度越来越高，在电网中承当了很大一部分的电力传输。

110kV电网的形成和不断拓展的过程，表达了电网结构不断与电力负荷增长、城市规划以与供电可靠性相适应的过程。

在电网的运行过程中，故障是不可避免的，为了电网能够在出现故障时，也能与时排除并安全稳定的继续运行，继电保护装置是不可缺少的。

绪论一.电网继电保护的原则电网继电保护的选择原则是:首先满足继电保护的四项基本要求,即选择性、速动性、灵敏性、可靠性。

然后，根据各类保护的工作原理、性能并结合电网的电压等级、网络结构及接线方式等特点进行选择，使它们能有机的配合起来，构成完善的电网保护。

如果电网保护得不合理，继电保护不仅不能保证电力系统的安全稳定运行，反而成为系统不能安全稳定运行的因素。

所以，配置合理的保护方案是十分重要的。

在选择具体电网的继电保护装置时，在满足保护四项基本要求的前提下，应力求采用简单的保护装置。

只有在采用简单的保护不能满足要求时，才考虑采用较为复杂的保护。

因为，复杂的保护不仅价格昂贵，运行维护和调试复杂，而且更主要的是复杂保护所需要元件多、接线复杂，这就增加了保护装置本身故障的机率，从而降低了可靠性。

保护装置的动作应有选择性，应保证只切除距离故障点最近的断路器，使停电范围控制在最小范围。

保护装置的灵敏度，必须满足DL400—91《继电保护和安全自动装置技术规范》的规定。

当简单的保护不能满足灵敏度要求时，就必须采用具有更高灵敏度的保护。

二.电网继电保护整定计算的原则合理的选择电网继电保护的定值，并经常保持它们相互之间协调配合的关系，以便在发生故障时按预定要求快速而有选择性地切除故障，这是保证电力系统安全运行的必要条件。

在设计阶段，应进行必要整定计算，用以检验继电保护配置是否符合规程，是否满足系统运行要求，并应确定各保护装置的技术参数要求。

在确定电网继电保护的定值时，应遵守以下基本原则：（1）逐级配合原则（2）灵敏系数校验原则（3）时限级差的选择原则（4）短路计算原则（5）运行方式的确定原则三.整定计算运行方式的选择选择系统运行方式时，计算运行方式的确定十分重要。

它关系到所选定的保护方式是否经济合理、简单可靠，并能满足系统今后发展的需要。

计算运行方式一般的选定原则：最大运行方式：电力系统中所有元件全部投入运行，选定的接地中心点全部接地。

毕业设计课题：导师：姓名：班级：日期：摘要中国的电力工业作为国家最重要的能源工业，一直处于优先发展的地位，电力企业的发展也是令人瞩目的。

电力系统的飞速发展对继电保护不断提出新的要求，也使得继电保护得以飞速的发展。

本次毕业设计以110KV变电所的变压器、输电线路和电气接线方式作为主要原始数据，本设计围绕110KV变电所的继电保护设计，根据原始资料提供的变电站一次系统图，重点介绍变压器的差动保护和瓦斯保护，及线路的速断保护和过流保护。

通过计算和比较确定了变电站中电气设备的保护和自动装置的初步设计方案和配置选型，确定了保护计算的运行方式。

关键词：线路继电保护，变压器的继电保护目录第一章绪论 (4)第二章电气主接线 (6)第三章电气设备简介 (13)第四章继电保护基本知识 (15)第五章主变压器继电保护 (19)第六章110kV线路继电保护保护 (23)第七章结束语 (25)第八章参考文献 (26)第一章绪论第一节电力生产重要特点电力生产过程有别于其他工业生产过程的一个重要特点，就是它的生产、输送、变换、分配、消费的几个环节是在同一个时间内同步瞬间完成。

电力生产过程要求供需严格动态平衡，一旦失去平衡生产过程就要受到破坏，甚至造成系统瓦解，无法维持正常生产。

随着经济的快速发展，负荷大幅度增加，使得电网规模不断扩大，高电压、大机组、长距离输电、电网互联的趋势，使电网结构越来越复杂，加强电力资源的优化配置，最大限度满足电力需求，保证电网的安全稳定成为人们探讨的问题之一。

虽然系统中有可能遭受短路电流破坏的一次设备都进行了短路动、热稳定度的校验，但这只能保证它们在短时间内能承受住短路电流的破坏。

时间一长，就会无一例外地遭受破坏。

而在供电系统中，要想完全杜绝电路事故是不可能的。

继电保护是一种电力系统的反事故自动装置，它能在系统发生故障或不正常运行时，迅速，准确地切除故障元件或发出信号以便及时处理。

可见继电保护是任何电力系统必不可少的组成部分，对保证系统安全运行、保证电能质量、防止故障的扩大和事故的发生，都有极其重要的作用。

９４科技资讯　ＳＣＩＥＮＣＥ　＆　ＴＥＣＨＮＯＬＯＧＹ　ＩＮＦＯＲＭＡＴＩＯＮ２０１０ ＮＯ．３６ＳＣＩＥＮＣＥ　＆　ＴＥＣＨＮＯＬＯＧＹ　ＩＮＦＯＲＭＡＴＩＯＮ动力与电气工程变压器的造价昂贵，一旦发生故障遭到损坏，其检修难度大、时间长，要造成很大的经济损失。

该电压等级变压器大部分为终端变，与客户联系紧密，变压器发生故障后突然切除，对客户供电可靠性及质量有较大影响，所以除了要保证变压器安全运行外，还要最大限度地缩小故障影响范围，要求在继电保护的整体配置上尽量做到完善、合理。

１ １１０ｋＶ变压器各保护装置作用及定值整定方法１．１变压器瓦斯保护０．８ＭＶＡ及以上油浸式变压器均应配备瓦斯保护，对带有载调压的油浸式变压器的调压装置也应配置瓦斯保护，瓦斯保护分轻瓦斯和重瓦斯两种。

轻瓦斯主要反映在运行或者轻微故障时由油分解的气体上升至瓦斯继电器，气压使油面下降，继电器的开口杯随油面落下，轻瓦斯干簧触点接通发出信号。

重瓦斯主要反映变压器严重内部故障（特别是匝间短路等其他变压器保护不能快速动作的故障），故障产生的强烈气体推动油流冲击挡板，挡板上磁铁吸引重瓦斯干簧触点，使触点接通作用于变压器各侧断路器跳闸。

通常根据变压器容量大小来整定轻瓦斯气体容积，１１０ｋＶ变压器轻瓦斯定值为２５０ｃｍ３～３５０ｃｍ３，油面降低到轻瓦斯刻度线时轻瓦斯触点导通，发出轻瓦斯动作信号。

若需调整轻瓦斯定值，可调节开口杯背后的重锤改变开口杯的平衡。

重瓦斯定值一般为１．０～１．５５ｍ／ｓ，若重瓦斯不满足要求，可调节指针弹簧改变档板的强度。

１．２变压器差动保护变压器的差动保护是按照循环电流原理构成，即将变压器电流进行相量相加，使正常运行和区外故障时流入保护装置的电流基本为０，而区内故障时流入保护装置的电流大于差动保护的动作电流整定值，保护无时限动作跳主变各侧断路器。

变压器差动保护的保护范围为各侧差动保护用电流互感器所包围的区域。

６．３ＭＶＡ及以上变压器，２ＭＶＡ及以上电流速断保护灵敏性不能满足要求的变压器均应配置差动保护。

110/35/10kV变电站及线路继电保护设计和整定计算摘要电力系统的不断发展和安全稳定运行，给国民经济和社会发展带来了巨大动力和效益。

但是，电力系统一旦发生自然或人为故障，如果不能及时有效控制，就会失去稳定运行，使电网瓦解，并造成大面积停电，给社会带来灾难性的后果。

继电保护（包括安全自动装置）是保障电力设备安全和防止及限制电力系统长时间大面积停电的最基本、最重要、最有效的技术手段。

许多实例表明，继电保护装置一旦不能正确动作，就会扩大事故，酿成严重后果。

因此，加强继电保护的设计和整定计算，是保证电网安全稳定运行的重要工作。

为满足电网对继电保护提出的可靠性、选择性、灵敏性、速动性的要求，充分发挥继电保护装置的效能，必须合理的选择保护的定值，以保持各保护之间的相互配合关系。

做好电网继电保护定值的整定计算工作是保证电力系统安全运行的必要条件。

本文详细地讲述了如何分析选定110kV电网的继电保护（相间短路和接地短路保护）和自动重合闸方式，以及变压器相间短路主保护和后备保护，并通过整定计算和校验分析是否满足规程和规范的要求。

本次设计不对变电站的一、二次设备进行选择。

关键词：继电保护、整定、校验目录1、110kV线路L11、L12保护配置选择 (2)2、变压器1B、2B保护配置选择 (3)3、35kV线路L31-L36保护配置选择 (6)4、10kV线路L104-L1019保护配置选择 (6)5、110kV线路L11、L12相间保护整定计算 (7)6、变压器1B、2B相间保护整定计算 (12)7、35kV线路L31-L36保护整定计算 (20)8、10kV线路L104-L1019保护整定计算 (22)附图一电力系统接线图 (25)附图二系统正序网络图 (26)附图三变压器保护配置图 (27)附图四变压器保护电路图 (28)参考文献 (29)感想与致谢 (30)1、110kV线路L11、L12保护配置选择按照《继电保护和安全自动装置技术规程》（GB14285-93）及《电力装置的继电保护和安全自动装置设计规范》（GB50062-92）的要求，110kV中性点直接接地电力网中的线路，应按规定装设反应相间短路和接地短路的保护，110kV线路后备保护配置宜采用远后备方式，并规定：1.1 对接地短路，应装设相应的保护装置，并应符合下列规定：1.1.1 宜装设带方向或不带方向的阶段式零序电流保护；1.1.2 对某些线路，当零序电流保护不能满足要求时，可装设接地距离保护，并应装设一段或两段零序电流保护作后备保护。

110kV线路保护的配置与整定计算摘要：电力能源的应用比较广泛，电力系统运行情况往往影响着电力能源供应的稳定性，这就需要做好110kV线路保护配置工作，并科学开展整定计算，以维护110kV线路的稳定运行，提高电力能源供应的可靠性。

本文基于110kV线路保护的原理及装置构成进行分析，探讨110kV线路保护的配置，并就110kV线路三段式电流保护的整定计算进行研究，仅供相关人员参考。

关键词：110V线路保护；配置；整定计算引言在电力系统运行过程中，一旦故障防范不到位，极易波及到其他线路，给整个电网的安全运行造成严重威胁。

110kV线路保护装置的应用，有助于提高继电保护有效性，满足电网运行的灵敏性与可靠性要求，而此种条件下，必须要做好110kV线路保护的配置与整定计算，这是维护电力系统稳定安全运行的关键条件。

1 110kV线路保护的原理及装置构成分析1.1原理继电保护是一种有效的安全措施，能够结合电力系统运行实际情况出发，检测其中异常情况或故障问题，并发出报警信号，或采取有效的故障隔离与切除措施，从而避免波及其他线路，维护电网安全运行。

就110kV线路保护的原理来看，一旦电流发生剧烈变化，无论这种变化是上升还是下降，都可以判定电路出现异常，甚至发生故障问题，此时系统自动运行保护得以实现。

电力系统运行过程中，为避免遭受系统故障问题的威胁，应将各个电力组成元件控制在安全参数范围内，以电流、电压、功率等为对象，确保其参数满足电力系统运行相关规定，从而维护电力系统的安全运行。

110kV线路保护的实现，能够在电力系统出现故障的第一时间进行有效保护和科学处理，从而维护整个电力系统的安全稳定运行。

110kV线路保护的关键点在于，要正确判断并区分电力设备的运行状态，以科学发挥电网保护功能。

不仅如此，110kV线路保护还能够基于变压器对电流与母线进行保护设置，基于阻抗来分析电路运行情况，获取电路运行相关参数，并结合参数大小来判断故障点的距离，为后续各项工作的开展带来极大便利。
