1 砖砌体房屋的构造要求

多层砖砌体房屋是一种常见的建筑结构形式，它以砖块为主要材料建造，具有稳固、耐久的特点。

而构造柱作为房屋的支撑结构，对于多层砖砌体房屋的承重和稳定起着至关重要的作用。

对多层砖砌体房屋构造柱的设置有着严格的要求。

本文将从构造柱的位置、尺寸、材料、固定方式等方面对多层砖砌体房屋构造柱的设置要求进行详细阐述。

一、构造柱的位置要求1.构造柱的位置应当合理，一般应设置在房屋的主承重墙下方，以保证其承受来自上层楼板和墙体的荷载。

2.构造柱的间距应当根据房屋的承重结构和设计要求进行合理设置，一般不应大于6米，以确保房屋的整体稳定。

二、构造柱的尺寸要求1.构造柱的截面尺寸应当根据设计要求和荷载计算确定，一般不应小于实际需要的承载能力，以确保其安全可靠。

2.构造柱的高度应当根据其所承受的荷载大小和楼层高度进行合理确定，一般不应小于2.5米，以确保其在垂直荷载下的稳定性。

三、构造柱的材料要求1.构造柱的材料应当符合国家相关标准和建筑设计要求，一般应选用混凝土或钢筋混凝土材料，以保证其承载能力和耐久性。

2.构造柱的加固和防腐处理应当符合建筑设计要求和监理要求，以保证其在使用过程中的安全性和稳定性。

四、构造柱的固定方式要求1.构造柱的固定方式应当符合设计要求和建筑标准，一般应选用搭接焊接或螺栓连接的方式，以确保其与楼板和墙体的牢固连接。

2.构造柱的连接部位应当进行必要的防火处理，确保其在发生火灾时的安全性和稳定性。

多层砖砌体房屋构造柱的设置是十分重要的，它直接关系到房屋的承重和稳定性。

在设计和施工过程中，必须严格按照建筑标准和设计要求进行设置，确保构造柱的位置合理、尺寸合适、材料优质、固定牢靠，从而保证多层砖砌体房屋的整体安全和稳定。

构造柱是多层砖砌体房屋中不可或缺的结构元素，它承担着支撑楼板和墙体荷载的重要任务，对房屋的稳定和安全性起着至关重要的作用。

构造柱的设置要求至关严格，不容忽视。

一、构造柱的位置要求在多层砖砌体房屋中，构造柱的位置至关重要。

砌体结构特点：(1)容易就地取材;(2)具有较好的耐久性、良好的耐火性;(3)保温隔热性能好，节能效果好;(4)施工方便，工艺简单;(5)具有承重与围护双重功能;(6)自重大，抗拉、抗剪、抗弯能力低;(7)抗震性能差;(8)砌筑工程量繁重，生产效率低。

一、砌体的力学性能影响砖砌体抗压强度的主要因素包括：砖的强度等级;砂浆的强度等级及其厚度;砌筑质量(包括饱满度、砌筑时砖的含水率、操作人员的技术水平等)。

典型题型：砌体结构的特点不包括(C)。

A.保温隔热性能好B.抗震性能差C.造价高D.施工方便，工艺简单二、砌体结构的静力计算横墙应满足下列要求：(1)横墙中开有洞口时，洞口的水平截面面积不应超过横墙截面面积的50%;(2)横墙的厚度不宜小于180mm;验算墙、柱高厚比的来进行墙、柱稳定性的验算。

10真题6砌体结构墙、柱高厚比验算，是为了保证墙、柱满足(D)要求。

A.受压承载力B.受剪承载力C.局部受压承载力D.稳定性规范规定，对于跨度大于6m的屋架和跨度大于4.8m的梁，其支承面下为砖砌体时，应设置混凝土或钢筋混凝土垫块。

典型题型：当梁端下砌体的局部应力过大时，最简单的方法是在梁端下设置(C)。

A.构造体B.窗过梁C.混凝土或钢筋混凝土垫块D.圈梁三、砌体结构的主要构造要求墙体的构造措施主要包括三个方面，即伸缩缝、沉降缝和圈梁。

伸缩缝两侧宜设承重墙体，其基础可不分开;沉降缝的基础必须分开。

圈梁的作用：(与抗震有关)圈梁可以抵抗基础不均匀沉降引起墙体内产生的拉应力;可以增加房屋结构的整体性;防止因振动(包括地震)产生的不利影响。

圈梁的宽度宜与墙厚相同，当墙厚h≥240mm时，其宽度不宜小于2h/3。

四、多层砌体房屋的抗震构造措施1.构造柱应伸入室外地面标高以下500mm;2.构造柱最小截面可采用190mm×190mm;3.多层小砌块房屋的女儿墙高度超过0.5m时，应增设锚固于顶层圈梁的构造柱或芯柱;墙顶应设置压顶圈梁，其截面高度不应小于60mm，纵向钢筋不应少于2φ10;4.建筑抗震设防分类建筑物的抗震设计根据其使用功能的重要性分为甲、乙、丙、丁类四个抗震设防类别。

《砌体结构设计规范》GB 50003-2011【13条】3.2.1 龄期为 28d 的以毛截面计算的砌体抗压强度设计值，当施工质量控制等级为 B 级时，应根据块体和砂浆的强度等级分别按下列规定采用:1 烧结普通砖、烧结多孔砖砌体的抗压强度设计值，应按表 3.2.1-1采用。

注:当烧结多孔砖的孔洞率大于30%时，表中数值应乘以0.9。

2 混凝土普通砖和混凝土多孔砖砌体的抗压强度设计值，应按表3.2.1-2采用。

3 蒸压灰砂普通砖和蒸压粉煤灰普通砖砌体的抗压强度设计值，应按3.2.1-3 采用。

注:当采用专用砂浆砌筑时，其抗压强度设计值按表中数值采用。

4 单排孔混凝土和轻集料混凝土砌块对孔砌筑砌体的抗压强度设计值，应按表3.2.1-4 采用。

注: 1 对独立柱或厚度为双排组砌的砌块砌体，应按表中数值乘以0.7；2 对T 形截面墙体、柱，应按表中数值乘以0.85 。

5 单排孔混凝土砌块对孔砌筑时，灌孔砌体的抗压强度设计值fg，应按下列方法确定:1)混凝土砌块砌体的灌孔混凝土强度等级不应低于Cb20，且不应低于1.5倍的块体强度等级。

灌孔混凝土强度指标取同强度等级的混凝土强度指标。

2) 灌孔混凝土砌块砌体的抗压强度设计值fg，应按下列公式计算:6 双排孔或多排孔轻集料混凝土砌块砌体的抗压强度设计值，应按表 3.2.1-5 采用。

7 块体高度为180mm~350mm 的毛料石砌体的抗压强度设计值，应按3.2.1-6采用。

注:对细料石砌体、粗料石砌体和干砌勾缝石砌体，表中数值应分别乘以调整系数1.4 、1.2 和0.8 。

8 毛石砌体的抗压强度设计值，应按表3.2.1-7 采用。

3.2.2 龄期为28d 的以毛截面计算的各类砌体的轴心抗拉强度设计值、弯曲抗拉强度设计值和抗剪强度设计值，应符合下列规定:1 当施工质量控制等级为B 级时，强度设计值应按表3.2.2 采用：2 单排孔混凝土砌块对孔砌筑时，灌孔砌体的抗剪强度设计值f vg应按下式计算:式中: fg——灌孔砌体的抗压强度设计值(MPa) 。

砌体结构设计规范·圈梁、过梁、墙梁及挑梁·墙梁7.3.1 墙梁包括简支墙梁、连续墙梁和框支墙梁。

可划分为承重墙梁和自承重墙梁。

7.3.2 采用烧结普通砖和烧结多孔砖砌体和配筋砌体的墙梁设计应符合表7.3.2的规定。

墙梁计算高度范围内每跨允许设置一个洞口；洞口边至支座中心的距离αi ，距边支座不应小于0.15loi，距中支座不应小于0.07loi。

对多层房屋的墙梁，各层洞口宜设置在相同位置，并宜上、下对齐。

表7.3.2 墙梁的一般规定注：1 采用混凝土小型砌块砌体的墙梁可参照使用；2 墙体总高度指托梁顶面到檐口的高度，带阁楼的坡屋面应算到山尖墙1/2高度处；3 对自承重墙梁，洞口至边支座中心的距离不宜小于0.1l0i，门窗洞上口至墙顶的距离不应小于0.5m；4 hw—墙体计算高度，按本规范第7.3.3条取用；hb—托梁截面高度；l0i—墙梁计算跨度，按本规范第7.3.3条取用；bh—洞口宽度；hh—洞口高度，对窗洞顶至托梁顶面距离。

7.3.3 墙梁的计算简图应按图7.3.3采用。

各计算参数应按下列规定取用:1) 墙梁计算跨度l0(loi)，对简支墙梁和连续墙梁取1.1ln(1.1lni)或lc(lci)两者的较小值；ln (lni)为净跨，lc(lci)为支座中心线距离。

对框支墙梁，取框架柱中心线间的距离lc (lci)；2) 墙体计算高度hw，取托梁顶面上一层墙体高度，当hw >l0时，取hw=l0(对连续墙梁和多跨框支墙梁，l0取各跨的平均值)；3) 墙梁跨中截面计算高度H0，取H=hw+0.5hb；4) 翼墙计算宽度bf，取窗间墙宽度或横墙间距的2/3，且每边不大于3.5h(h为墙体厚度)和l0/6；5) 框架柱计算高度Hc ，取Hc=Hcn+0.5hb；Hcn为框架柱的净高，取基础顶面至托梁底面的距离。

7.3.4 墙梁的计算荷载，应按下列规定采用: 1 使用阶段墙梁上的荷载1) 承重墙梁(1) 托梁顶面的荷载设计值Q1、F1，取托梁自重及本层楼盖的恒荷载和活荷载；(2) 墙梁顶面的荷载设计值Q2，取托梁以上各层墙体自重，以及墙梁顶面以上各层楼(屋)盖的恒荷载和活荷载；集中荷载可沿作用的跨度近似化为均布荷载。

《砌体结构设计规范》GB 50003-2011【13条】3.2.1 龄期为 28d 的以毛截面计算的砌体抗压强度设计值，当施工质量控制等级为 B 级时，应根据块体和砂浆的强度等级分别按下列规定采用:1 烧结普通砖、烧结多孔砖砌体的抗压强度设计值，应按表 3.2.1-1采用。

注:当烧结多孔砖的孔洞率大于30%时，表中数值应乘以0.9。

2 混凝土普通砖和混凝土多孔砖砌体的抗压强度设计值，应按表3.2.1-2采用。

3 蒸压灰砂普通砖和蒸压粉煤灰普通砖砌体的抗压强度设计值，应按3.2.1-3 采用。

注:当采用专用砂浆砌筑时，其抗压强度设计值按表中数值采用。

4 单排孔混凝土和轻集料混凝土砌块对孔砌筑砌体的抗压强度设计值，应按表3.2.1-4 采用。

注: 1 对独立柱或厚度为双排组砌的砌块砌体，应按表中数值乘以0.7；2 对T 形截面墙体、柱，应按表中数值乘以0.85 。

5 单排孔混凝土砌块对孔砌筑时，灌孔砌体的抗压强度设计值fg，应按下列方法确定:1)混凝土砌块砌体的灌孔混凝土强度等级不应低于Cb20，且不应低于1.5倍的块体强度等级。

灌孔混凝土强度指标取同强度等级的混凝土强度指标。

2) 灌孔混凝土砌块砌体的抗压强度设计值fg，应按下列公式计算:6 双排孔或多排孔轻集料混凝土砌块砌体的抗压强度设计值，应按表 3.2.1-5 采用。

7 块体高度为180mm~350mm 的毛料石砌体的抗压强度设计值，应按3.2.1-6采用。

注:对细料石砌体、粗料石砌体和干砌勾缝石砌体，表中数值应分别乘以调整系数1.4 、1.2 和0.8 。

8 毛石砌体的抗压强度设计值，应按表3.2.1-7 采用。

3.2.2 龄期为28d 的以毛截面计算的各类砌体的轴心抗拉强度设计值、弯曲抗拉强度设计值和抗剪强度设计值，应符合下列规定:1 当施工质量控制等级为B 级时，强度设计值应按表3.2.2 采用：2 单排孔混凝土砌块对孔砌筑时，灌孔砌体的抗剪强度设计值f vg应按下式计算:式中: fg——灌孔砌体的抗压强度设计值(MPa) 。

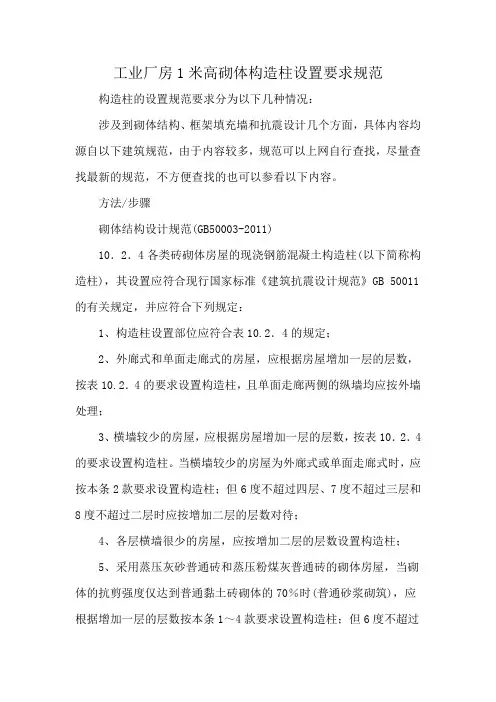

工业厂房1米高砌体构造柱设置要求规范构造柱的设置规范要求分为以下几种情况：涉及到砌体结构、框架填充墙和抗震设计几个方面，具体内容均源自以下建筑规范，由于内容较多，规范可以上网自行查找，尽量查找最新的规范，不方便查找的也可以参看以下内容。

方法/步骤砌体结构设计规范(GB50003-2011)10．2．4各类砖砌体房屋的现浇钢筋混凝土构造柱(以下简称构造柱)，其设置应符合现行国家标准《建筑抗震设计规范》GB 50011的有关规定，并应符合下列规定：1、构造柱设置部位应符合表10.2．4的规定；2、外廊式和单面走廊式的房屋，应根据房屋增加一层的层数，按表10.2．4的要求设置构造柱，且单面走廊两侧的纵墙均应按外墙处理；3、横墙较少的房屋，应根据房屋增加一层的层数，按表10．2．4的要求设置构造柱。

当横墙较少的房屋为外廊式或单面走廊式时，应按本条2款要求设置构造柱；但6度不超过四层、7度不超过三层和8度不超过二层时应按增加二层的层数对待；4、各层横墙很少的房屋，应按增加二层的层数设置构造柱；5、采用蒸压灰砂普通砖和蒸压粉煤灰普通砖的砌体房屋，当砌体的抗剪强度仅达到普通黏土砖砌体的70％时(普通砂浆砌筑)，应根据增加一层的层数按本条1～4款要求设置构造柱；但6度不超过四层、7度不超过三层和8度不超过二层时应按增加二层的层数对待；6、有错层的多层房屋，在错层部位应设置墙，其与其他墙交接处应设置构造柱；在错层部位的错层楼板位置应设置现浇钢筋混凝土圈梁；当房屋层数不低于四层时，底部1/4楼层处错层部位墙中部的构造柱间距不宜大于2m。

注：1、较大洞口，内墙指不小于2.1m的洞口；外墙在内外墙交接处已设置构造柱时允许适当放宽，但洞侧墙体应加强；2、当按本条第2～5款规定确定的层数超出表10．2.4范围，构造柱设置要求不应低于表中相应烈度的最高要求且宜适当提高。

10．2．5多层砖砌体房屋的构造柱应符合下列构造规定：1、构造柱的最小截面可为180mm×240mm(墙厚190mm时为180mm×190mm)；构造柱纵向钢筋宜采用412，箍筋直径可采用6mm，间距不宜大于250mm，且在柱上、下端适当加密；当6、7度超过六层、8度超过五层和9度时，构造柱纵向钢筋宜采用414，箍筋间距不应大于200mm；房屋四角的构造柱应适当加大截面及配筋；2、构造柱与墙连接处应砌成马牙槎，沿墙高每隔500mm设26水平钢筋和4分布短筋平面内点焊组成的拉结网片或4点焊钢筋网片，每边伸入墙内不宜小于1m。

砌体结构受力特点及构造要求张铮陕西建工集团机械施工有限公司陕西西安710032 采用砖、砌块和砂浆砌筑而成的结构称为砌体结构。

砌体结构的优点：砌体材料抗压性能好，保温、耐火、耐久性能好；材料经济，就地取材；施工简便，管理、维护方便。

砌体结构的应用范围广，它可用作住宅、办公楼、学校、旅馆、跨度小于l5m的中小型厂房的墙体、柱和基础。

砌体的缺点：砌体的抗压强度相对于块材的强度来说还很低，抗弯、抗拉强度则更低；黏土砖所需土源要占用大片良田，更要耗费大量的能源；自重大，施工劳动强度高，运输损耗大。

1.砌体材料及砌体的力学性能（1）砌块砖、砌块根据其原料、生产工艺和孔洞率来分类。

烧结普通砖——由黏土、石岩、煤矸石或粉煤灰为主要原料，经焙烧而成的实心或孔洞率不大于规定值且外形尺寸符合规定的砖，称为烧结普通砖；烧结普通砖又分为烧结黏土砖、烧结页岩砖、烧结煤矸石砖和烧结粉煤灰砖。

多孔砖——孔洞率大于25%，孔的尺寸小而数量多，主要用于承重部位的砖称为烧结多孔砖，简称多孔砖。

灰砂砖或粉煤灰砖——以石灰和砂为主要原料，或以粉煤灰、石灰并掺石膏和骨料为主要原料，经坯料制备、压制成型、高压蒸汽养护而成的实心砖，称为蒸压灰砂砖或蒸压粉煤灰砖，简称灰砂砖或粉煤灰砖。

砖的强度等级用“MU”表示，单位为MPa（N/mm2）。

烧结普通砖、烧结多孔砖等的强度等级分MU30、MU25、MU20、MUl5和MUl0五级。

蒸压灰砂砖、蒸压粉煤灰砖的强度等级分MU25、MU20、MUl5和MUl0四级。

（2）砂浆砂浆按组成材料的不同，可分为：纯水泥砂浆；水泥混合砂浆；石灰、石膏、黏土砂浆。

砂浆强度等级符号为“M”。

规范给出了五种砂浆的强度等级，即Ml5、Ml0、M7.5、M5和M2.5。

当验算正在砌筑或砌完不久但砂浆尚未硬结，以及在严寒地区采用冻结法施工的砌体抗压强度时，砂浆强度取0。

（3）砌体按照标准的方法砌筑的砖砌体试件，轴压试验分三个阶段。

第五节房屋部件一、圈梁(一)圈梁的作用和设置在砌体结构房屋中，沿外墙四周及内墙水平方向设置连续封闭的现浇钢筋混凝土梁，称为圈梁。

钢筋混凝土圈梁的宽度宜与墙厚相同，当墙厚h>240mm时，其宽度不宜小于2h/3。

其高度应等于每皮砖厚度的倍数，并不应小于120mm。

1．圈梁的作用(1)增强房屋的空间刚度和整体性，加强纵横墙的联系。

圈梁还可在验算墙、柱高厚比时作为不动铰支承，以减小墙、柱的计算高度，提高其稳定性。

例如当b/s≥1/30时，圈梁可视作壁柱间墙或构造柱间墙的不动铰支点。

(2)承受地基不均匀沉降在墙体中所引起的弯曲应力(设置在基础顶面和檐口部位的圈梁对抵抗不均匀沉降最有效。

当房屋中部沉降较两端大时，基础顶面的圈梁作用大；当房屋两端沉降较中部大时，檐口的圈梁作用大)，可抑制墙体裂缝的出现或减小裂缝的宽度，还可有效地消除或减弱较大振动荷载对墙体产生的不利影响。

(3)跨过门窗洞口的圈梁，若配筋不少于过梁时，可兼作过梁。

2．圈梁的设置(1)对车间、仓库、食堂等空旷的单层房屋，应按下列规定设置圈梁：1)砖砌体房屋，檐口标高为5--8m时，应在檐口标高处设置圈梁一道；檐口标高大于8m时，应增加设置数量；砌块及料石砌体房屋，檐口标高为4～5m时，应在檐口标高处设置圈梁一道，檐口标高大于5m时，应增加设置数量。

2)对有吊车或较大振动设备的单层工业房屋，除在搪口或窗顶标高处设置现浇钢筋混凝土圈梁外，尚应在吊车梁标高处或其他适当位置增加设置数量。

(2)对宿舍、办公楼等多层砌体民用房屋，当层数为3—4层时，应在檐口标高处设置圈梁一道。

当层数超过4层时，应在所有纵横墙上隔层设置。

(3)采用现浇钢筋混凝土楼(屋)盖的多层砌体结构房屋，当层数超过5层时，除在檐口标高处设置一道圈梁外，可隔层设置圈梁，并与楼(屋)面板一起现浇。

未设置圈梁的楼面板嵌入墙内的长度不应小于120mm，并沿墙长配置不少于2ø0的纵向钢筋。

砌体结构构造要求
（1）砌体结构房屋的门窗洞口上均需有钢筋混凝土过梁，当在层高范围内有上下窗洞时，要注明上过梁、下过梁。

（2）墙体布置应注意以下问题：
1）墙、柱的截面-墙体厚度、门窗间墙的最小宽度都应符合砖的模数；同一片墙的厚度应相同；壁柱间距应有规律；承重独立砖柱截面尺寸不应小于240mm370mm。

2）墙体上下洞口宜对齐，使上下层荷载能直接传递（尤其要注意内纵墙上下层门洞能否对齐）；宜避免在纵横墙交接处开门窗洞口或留通长沟槽，以致破坏纵横墙的整体连接。

3）砌体结构当层高较高时，需按墙体高厚比的验算，确定是否需加墙垛，以满足高厚比的要求。

（3）当梁跨度在砖墙厚240mm时大于等于6m，或砖墙厚180mm 时大于等于4.8m，其支承处宜加设壁柱或采取其他加强措施。

（4）砌体结构房屋的楼（屋）盖可以采用现浇或预制楼（屋）盖，其布置方法请参见框架一一剪力墙结构部分。

但应注意：1）预制板的侧边不得进墙。

2）预制板不能悬挑或在中部支撑，只能在两端支撑。

3）预制板的板端，不得伸入砌体墙的构造柱，当遇构造柱时，应在构造柱位置拉开设置板缝。

4）当有阳台或雨篷需要楼板作为平衡条件时，与阳台（雨篷）相。

《砌体结构设计规范》GB 50003-2011【13条】3.2.1 龄期为 28d 的以毛截面计算的砌体抗压强度设计值，当施工质量控制等级为 B 级时，应根据块体和砂浆的强度等级分别按下列规定采用:1 烧结普通砖、烧结多孔砖砌体的抗压强度设计值，应按表 3.2.1-1采用。

注:当烧结多孔砖的孔洞率大于30%时，表中数值应乘以0.9。

2 混凝土普通砖和混凝土多孔砖砌体的抗压强度设计值，应按表3.2.1-2采用。

3 蒸压灰砂普通砖和蒸压粉煤灰普通砖砌体的抗压强度设计值，应按3.2.1-3 采用。

注:当采用专用砂浆砌筑时，其抗压强度设计值按表中数值采用。

4 单排孔混凝土和轻集料混凝土砌块对孔砌筑砌体的抗压强度设计值，应按表3.2.1-4 采用。

注: 1 对独立柱或厚度为双排组砌的砌块砌体，应按表中数值乘以0.7；2 对T 形截面墙体、柱，应按表中数值乘以0.85 。

5 单排孔混凝土砌块对孔砌筑时，灌孔砌体的抗压强度设计值fg，应按下列方法确定:1)混凝土砌块砌体的灌孔混凝土强度等级不应低于Cb20，且不应低于1.5倍的块体强度等级。

灌孔混凝土强度指标取同强度等级的混凝土强度指标。

2) 灌孔混凝土砌块砌体的抗压强度设计值fg，应按下列公式计算:6 双排孔或多排孔轻集料混凝土砌块砌体的抗压强度设计值，应按表 3.2.1-5 采用。

7 块体高度为180mm~350mm 的毛料石砌体的抗压强度设计值，应按3.2.1-6采用。

注:对细料石砌体、粗料石砌体和干砌勾缝石砌体，表中数值应分别乘以调整系数1.4 、1.2 和0.8 。

8 毛石砌体的抗压强度设计值，应按表3.2.1-7 采用。

3.2.2 龄期为28d 的以毛截面计算的各类砌体的轴心抗拉强度设计值、弯曲抗拉强度设计值和抗剪强度设计值，应符合下列规定:1 当施工质量控制等级为B 级时，强度设计值应按表3.2.2 采用：2 单排孔混凝土砌块对孔砌筑时，灌孔砌体的抗剪强度设计值f vg应按下式计算:式中: fg——灌孔砌体的抗压强度设计值(MPa) 。
