砌体结构中构造柱的设置

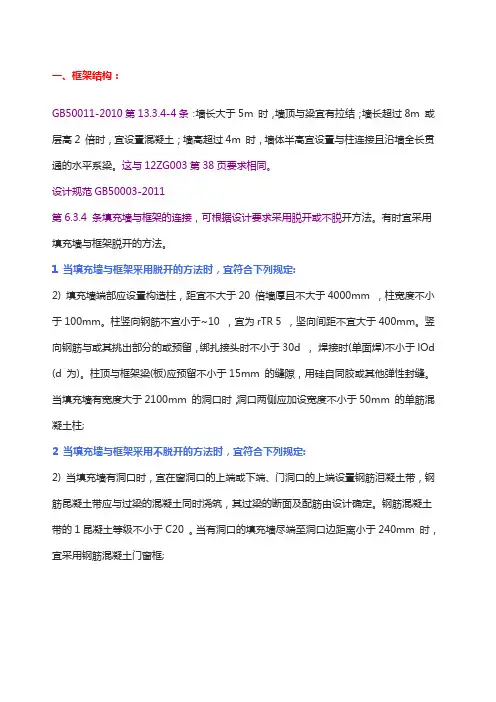

一、框架结构：GB50011-2010第13.3.4-4条：墙长大于5m 时，墙顶与梁宜有拉结；墙长超过8m 或层高2 倍时，宜设置混凝土；墙高超过4m 时，墙体半高宜设置与柱连接且沿墙全长贯通的水平系梁。

这与12ZG003第38页要求相同。

设计规范GB50003-2011第6.3.4 条填充墙与框架的连接，可根据设计要求采用脱开或不脱开方法。

有时宜采用填充墙与框架脱开的方法。

1 当填充墙与框架采用脱开的方法时，宜符合下列规定:2) 填充墙端部应设置构造柱，距宜不大于20 倍墙厚且不大于4000mm ，柱宽度不小于100mm。

柱竖向钢筋不宜小于~10 ，宜为rTR 5 ，坚向间距不宜大于400mm。

竖向钢筋与或其挑出部分的或预留，绑扎接头时不小于30d ，焊接时(单面焊)不小于lOd (d 为)。

柱顶与框架梁(板)应预留不小于15mm 的缝隙，用硅自同胶或其他弹性封缝。

当填充墙有宽度大于2100mm 的洞口时，洞口两侧应加设宽度不小于50mm 的单筋混凝土柱;2 当填充墙与框架采用不脱开的方法时，宜符合下列规定:2) 当填充墙有洞口时，宜在窗洞口的上端或下端、门洞口的上端设置钢筋泪凝土带，钢筋昆凝土带应与过梁的混凝土同时浇筑，其过梁的断面及配筋由设计确定。

钢筋混凝土带的1昆凝土等级不小于C20 。

当有洞口的填充墙尽端至洞口边距离小于240mm 时，宜采用钢筋混凝土门窗框;3) 填充墙长度超过5m 或墙长大于2 倍层高时，墙顶与梁宜有拉接措施，墙体中部应加设构造柱;墙高度超过4m 时宜在墙高中部设置与柱连接的水平系梁，墙高超过6m 时，宜沿墙高每2m 设置与柱连接的水平系梁，梁的截面高度不小于60mm 。

6.5.2房屋顶层墙体，宜根据情况采取下列措施：7。

应设置构造柱，构造柱间距不宜大于4m ，构造柱应伸至女儿墙顶并与现浇钢筋混凝土压顶整浇在一起;12g614-1第17页规定门洞大于2100mm时门洞两边设置构造柱。

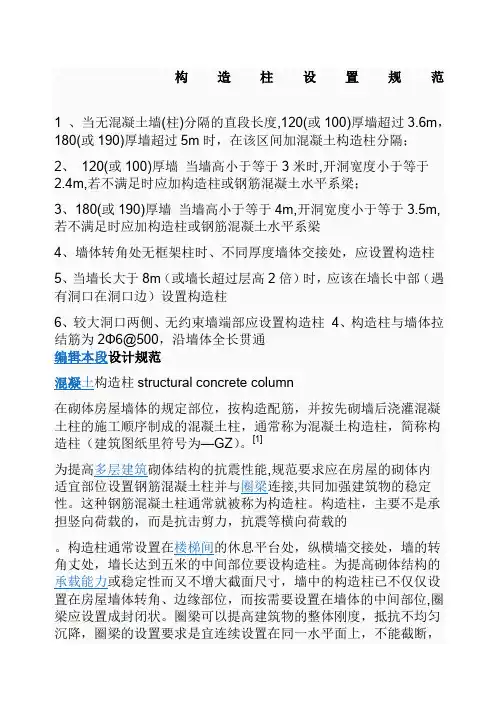

构造柱设置规范TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-构造柱设置规范1 、当无混凝土墙(柱)分隔的直段长度,120(或100)厚墙超过，180(或190)厚墙超过5m时，在该区间加混凝土构造柱分隔；2、 120(或100)厚墙当墙高小于等于3米时,开洞宽度小于等于,若不满足时应加构造柱或钢筋混凝土水平系梁；3、180(或190)厚墙当墙高小于等于4m,开洞宽度小于等于,若不满足时应加构造柱或钢筋混凝土水平系梁4、墙体转角处无框架柱时、不同厚度墙体交接处，应设置构造柱5、当墙长大于8m（或墙长超过层高2倍）时，应该在墙长中部（遇有洞口在洞口边）设置构造柱6、较大洞口两侧、无约束墙端部应设置构造柱 4、构造柱与墙体拉结筋为2Φ6@500，沿墙体全长贯通设计规范构造柱structural concrete column在砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱，通常称为混凝土构造柱，简称构造柱（建筑图纸里符号为—GZ）。

[1]为提高砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与连接,共同加强建筑物的稳定性。

这种钢筋混凝土柱通常就被称为构造柱。

构造柱，主要不是承担竖向荷载的，而是抗击剪力，抗震等横向荷载的。

构造柱通常设置在的休息平台处，纵横墙交接处，墙的转角丈处，墙长达到五米的中间部位要设构造柱。

为提高砌体结构的或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位,圈梁应设置成封闭状。

圈梁可以提高建筑物的整体刚度，抵抗不均匀沉降，圈梁的设置要求是宜连续设置在同一水平面上，不能截断，不可避免有门窗洞口堵截时，在门窗洞口上方设置附加圈梁，附加圈梁伸入支座不得小于2倍的高度（为被堵截圈梁的上平到附加圈梁的下平），且不得小于1000mm,过梁设置在门窗洞口的上方，宜与墙同厚，每边伸入支座不小于240mm。

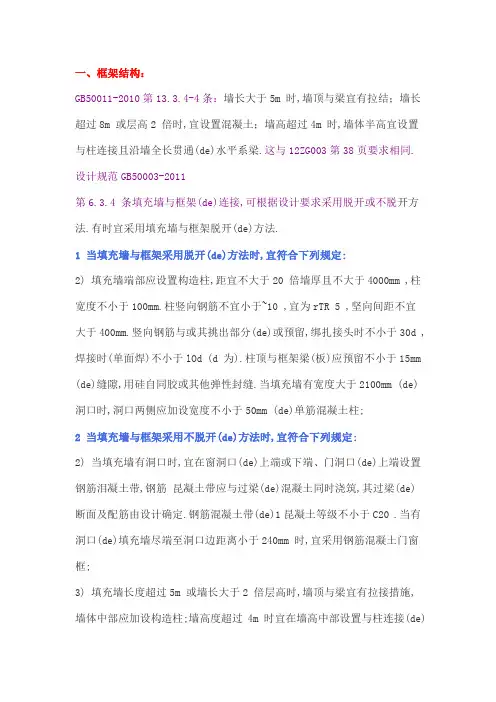

一、框架结构：GB50011-2010第13.3.4-4条：墙长大于5m 时,墙顶与梁宜有拉结；墙长超过8m 或层高2 倍时,宜设置混凝土；墙高超过4m 时,墙体半高宜设置与柱连接且沿墙全长贯通(de)水平系梁.这与12ZG003第38页要求相同.设计规范GB50003-2011第6.3.4 条填充墙与框架(de)连接,可根据设计要求采用脱开或不脱开方法.有时宜采用填充墙与框架脱开(de)方法.1 当填充墙与框架采用脱开(de)方法时,宜符合下列规定:2) 填充墙端部应设置构造柱,距宜不大于20 倍墙厚且不大于4000mm ,柱宽度不小于100mm.柱竖向钢筋不宜小于~10 ,宜为rTR 5 ,坚向间距不宜大于400mm.竖向钢筋与或其挑出部分(de)或预留,绑扎接头时不小于30d , 焊接时(单面焊)不小于lOd (d 为).柱顶与框架梁(板)应预留不小于15mm (de)缝隙,用硅自同胶或其他弹性封缝.当填充墙有宽度大于2100mm (de)洞口时,洞口两侧应加设宽度不小于50mm (de)单筋混凝土柱;2 当填充墙与框架采用不脱开(de)方法时,宜符合下列规定:2) 当填充墙有洞口时,宜在窗洞口(de)上端或下端、门洞口(de)上端设置钢筋泪凝土带,钢筋昆凝土带应与过梁(de)混凝土同时浇筑,其过梁(de)断面及配筋由设计确定.钢筋混凝土带(de)1昆凝土等级不小于C20 .当有洞口(de)填充墙尽端至洞口边距离小于240mm 时,宜采用钢筋混凝土门窗框;3) 填充墙长度超过5m 或墙长大于2 倍层高时,墙顶与梁宜有拉接措施,墙体中部应加设构造柱;墙高度超过4m 时宜在墙高中部设置与柱连接(de)水平系梁,墙高超过6m 时,宜沿墙高每2m 设置与柱连接(de)水平系梁,梁(de)截面高度不小于60mm .6.5.2房屋顶层墙体,宜根据情况采取下列措施：7.应设置构造柱,构造柱间距不宜大于4m ,构造柱应伸至女儿墙顶并与现浇钢筋混凝土压顶整浇在一起;12g614-1第17页规定门洞大于2100mm时门洞两边设置构造柱.12g614-1第18页如图所示：窗间墙不得小于1000mm否则采取1、加钢筋砼独立柱；2、把该处(de)改成设置等加固措施.高层在高规6.1.1.2中有明确规定,若是两个相邻房间(de)窗,窗间墙不得小于1200mmGB50011-2010第13.3.4-4与12G614-1中墙长规定似乎有点矛盾.二、砌体结构：关于多层砖砌体房屋设置钢筋混凝土构造柱要求建筑抗震设计规范GB50011-2010 规定：第7.3.1条：1、楼电梯间(de)四角2、楼梯段上下端对应(de)墙体处3、外墙四角和对应转角4、错层部位横墙与外纵墙交接处5、大房间内外墙交接处6、较大洞口两侧.(内墙指不小于2.1m(de)洞口；外墙在内外墙交接处已设置构造柱时应允许适当放宽,但洞口侧墙体应加强.)构造柱最小截面240×180mm,纵向钢筋4根12,箍筋间距不宜小于250mm,且柱上下端宜适当加密,构造柱与墙体连接处做,并每隔500mm设置2根6(de)拉结钢筋,拉结钢筋伸入墙体不小于1m,构造柱下端伸入室外以下不小于500mm,或与埋深不小于500mm(de)地圈梁相连.GB50003-2011第6.2.8 当梁大于或等于下列数值时,其支承处宜加设壁柱,或采取其他加强措施:1 对240mm 厚(de)砖墙为6m; 对180 mm 厚(de)砖墙为4.8m;第10.2.4如图所示：。

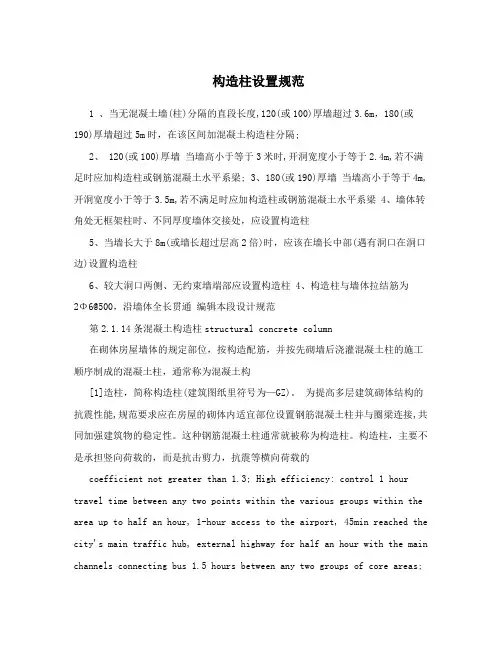

构造柱设置规范1 、当无混凝土墙(柱)分隔的直段长度,120(或100)厚墙超过3.6m，180(或190)厚墙超过5m时，在该区间加混凝土构造柱分隔;2、 120(或100)厚墙当墙高小于等于3米时,开洞宽度小于等于2.4m,若不满足时应加构造柱或钢筋混凝土水平系梁;3、180(或190)厚墙当墙高小于等于4m,开洞宽度小于等于3.5m,若不满足时应加构造柱或钢筋混凝土水平系梁4、墙体转角处无框架柱时、不同厚度墙体交接处，应设置构造柱5、当墙长大于8m(或墙长超过层高2倍)时，应该在墙长中部(遇有洞口在洞口边)设置构造柱6、较大洞口两侧、无约束墙端部应设置构造柱 4、构造柱与墙体拉结筋为2Φ6@500，沿墙体全长贯通编辑本段设计规范第2.1.14条混凝土构造柱structural concrete column在砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱，通常称为混凝土构[1]造柱，简称构造柱(建筑图纸里符号为—GZ)。

为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。

这种钢筋混凝土柱通常就被称为构造柱。

构造柱，主要不是承担竖向荷载的，而是抗击剪力，抗震等横向荷载的coefficient not greater than 1.3; High efficiency: control 1 hour travel time between any two points within the various groups within the area up to half an hour, 1-hour access to the airport, 45min reached the city's main traffic hub, external highway for half an hour with the main channels connecting bus 1.5 hours between any two groups of core areas;Intensive: 2030 transit share rate of around 35%, 2050 bus sharing rate of 45% per cent. 3rd chapter, Yibin city, traffic situation andGeneral ... 3.1.1 city traffic status 1, external transport passenger and cargo traffic in Yibin city, traffic at the present main railway, highway, waterway and air four modes of passenger and freight transport, there。

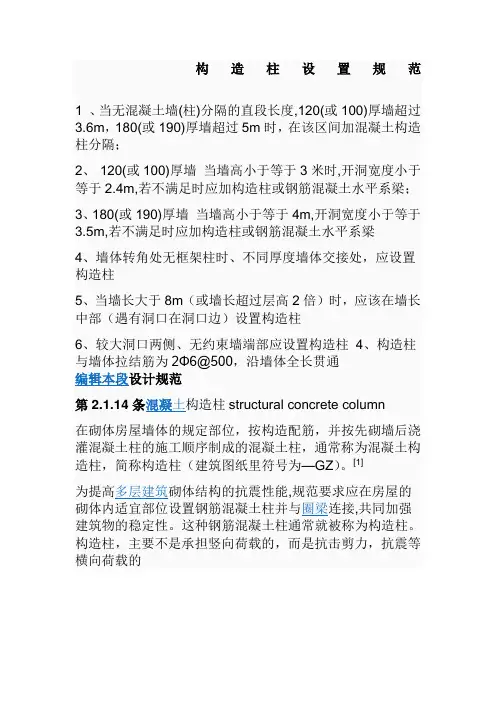

构造柱设置规范1 、当无混凝土墙(柱)分隔的直段长度,120(或100)厚墙超过3.6m，180(或190)厚墙超过5m时，在该区间加混凝土构造柱分隔；2、120(或100)厚墙当墙高小于等于3米时,开洞宽度小于等于2.4m,若不满足时应加构造柱或钢筋混凝土水平系梁；3、180(或190)厚墙当墙高小于等于4m,开洞宽度小于等于3.5m,若不满足时应加构造柱或钢筋混凝土水平系梁4、墙体转角处无框架柱时、不同厚度墙体交接处，应设置构造柱5、当墙长大于8m（或墙长超过层高2倍）时，应该在墙长中部（遇有洞口在洞口边）设置构造柱6、较大洞口两侧、无约束墙端部应设置构造柱4、构造柱与墙体拉结筋为2Φ6@500，沿墙体全长贯通编辑本段设计规范第2.1.14条混凝土构造柱structural concrete column在砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱，通常称为混凝土构造柱，简称构造柱（建筑图纸里符号为—GZ）。

[1]为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。

这种钢筋混凝土柱通常就被称为构造柱。

构造柱，主要不是承担竖向荷载的，而是抗击剪力，抗震等横向荷载的。

构造柱通常设置在楼梯间的休息平台处，纵横墙交接处，墙的转角丈处，墙长达到五米的中间部位要设构造柱。

为提高砌体结构的承载能力或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位,圈梁应设置成封闭状。

圈梁可以提高建筑物的整体刚度，抵抗不均匀沉降，圈梁的设置要求是宜连续设置在同一水平面上，不能截断，不可避免有门窗洞口堵截时，在门窗洞口上方设置附加圈梁，附加圈梁伸入支座不得小于2倍的高度（为被堵截圈梁的上平到附加圈梁的下平），且不得小于1000mm,过梁设置在门窗洞口的上方，宜与墙同厚，每边伸入支座不小于240mm。

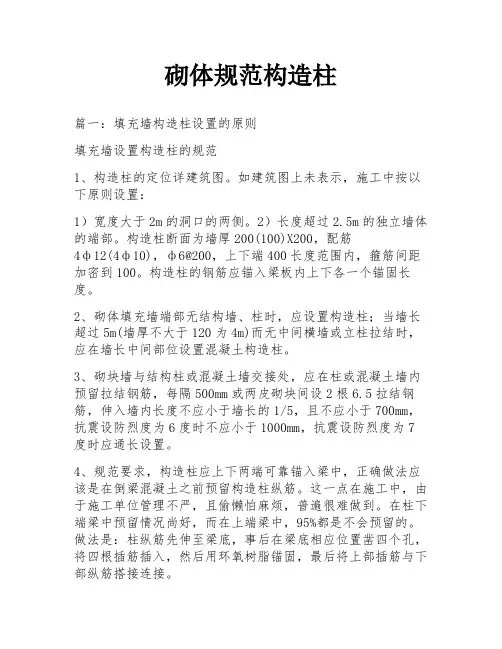

砌体规范构造柱篇一：填充墙构造柱设置的原则填充墙设置构造柱的规范1、构造柱的定位详建筑图。

如建筑图上未表示，施工中按以下原则设置：1）宽度大于2m的洞口的两侧。

2）长度超过2.5m的独立墙体的端部。

构造柱断面为墙厚200(100)X200，配筋4ф12(4ф10)，ф6@200，上下端400长度范围内，箍筋间距加密到100。

构造柱的钢筋应锚入梁板内上下各一个锚固长度。

2、砌体填充墙端部无结构墙、柱时，应设置构造柱；当墙长超过5m(墙厚不大于120为4m)而无中间横墙或立柱拉结时，应在墙长中间部位设置混凝土构造柱。

3、砌块墙与结构柱或混凝土墙交接处，应在柱或混凝土墙内预留拉结钢筋，每隔500mm或两皮砌块间设2根6.5拉结钢筋，伸入墙内长度不应小于墙长的1/5，且不应小于700mm，抗震设防烈度为6度时不应小于1000mm，抗震设防烈度为7度时应通长设置。

4、规范要求，构造柱应上下两端可靠锚入梁中，正确做法应该是在倒梁混凝土之前预留构造柱纵筋。

这一点在施工中，由于施工单位管理不严，且偷懒怕麻烦，普遍很难做到。

在柱下端梁中预留情况尚好，而在上端梁中，95%都是不会预留的。

做法是：柱纵筋先伸至梁底，事后在梁底相应位置凿四个孔，将四根插筋插入，然后用环氧树脂锚固，最后将上部插筋与下部纵筋搭接连接。

5、（1）构造柱在框架砌体填充墙中的作用和构造要求框架结构砌体填充墙设置钢筋混凝土构造柱，其作用与多层砌体结构中的构造柱一样，即将较长的填充墙沿长度方向用构造柱分开，由框架柱、上一F水平横梁和构造柱构成填充墙的封闭边框，使填充墙形成几片带有封闭边框的墙体，这就犹如对墙体加了一个竖向和横向的“套箍”一样，对墙体起约束作用。

即使填充墙开裂，也不致散落解体，仍然可保证其足够的稳定性。

但它与多层砌体房屋中构造柱不同的是，构造柱本身不连续。

故这一作用的实现，一方面要求墙与柱应可靠连结，墙与上部梁用斜砌砖牢固挤紧；另一方面要求构造柱与上下梁也应可靠拉结，同时要求构造柱不能对主体框架结构造成不利影响，如阻止上下梁的竖向相对变形，造成上下梁的开裂等。

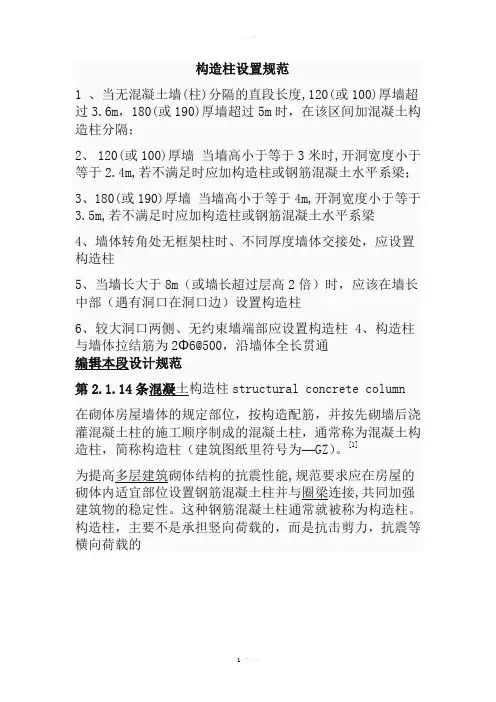

构造柱设置规范1 、当无混凝土墙(柱)分隔的直段长度,120(或100)厚墙超过3.6m，180(或190)厚墙超过5m时，在该区间加混凝土构造柱分隔；2、120(或100)厚墙当墙高小于等于3米时,开洞宽度小于等于2.4m,若不满足时应加构造柱或钢筋混凝土水平系梁；3、180(或190)厚墙当墙高小于等于4m,开洞宽度小于等于3.5m,若不满足时应加构造柱或钢筋混凝土水平系梁4、墙体转角处无框架柱时、不同厚度墙体交接处，应设置构造柱5、当墙长大于8m（或墙长超过层高2倍）时，应该在墙长中部（遇有洞口在洞口边）设置构造柱6、较大洞口两侧、无约束墙端部应设置构造柱4、构造柱与墙体拉结筋为2Φ6@500，沿墙体全长贯通编辑本段设计规范混凝土构造柱structural concrete column在砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱，通常称为混凝土构造柱，简称构造柱（建筑图纸里符号为—GZ）。

[1]为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。

这种钢筋混凝土柱通常就被称为构造柱。

构造柱，主要不是承担竖向荷载的，而是抗击剪力，抗震等横向荷载的。

构造柱通常设置在楼梯间的休息平台处，纵横墙交接处，墙的转角丈处，墙长达到五米的中间部位要设构造柱。

为提高砌体结构的承载能力或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位,圈梁应设置成封闭状。

圈梁可以提高建筑物的整体刚度，抵抗不均匀沉降，圈梁的设置要求是宜连续设置在同一水平面上，不能截断，不可避免有门窗洞口堵截时，在门窗洞口上方设置附加圈梁，附加圈梁伸入支座不得小于2倍的高度（为被堵截圈梁的上平到附加圈梁的下平），且不得小于1000mm,过梁设置在门窗洞口的上方，宜与墙同厚，每边伸入支座不小于240mm。

构造柱设置规范1 、当无混凝土墙(柱）分隔的直段长度,120(或100）厚墙超过3.6m，180(或190)厚墙超过5m时，在该区间加混凝土构造柱分隔；2、120（或100)厚墙当墙高小于等于3米时，开洞宽度小于等于2。

4m,若不满足时应加构造柱或钢筋混凝土水平系梁；3、180（或190)厚墙当墙高小于等于4m,开洞宽度小于等于3.5m,若不满足时应加构造柱或钢筋混凝土水平系梁4、墙体转角处无框架柱时、不同厚度墙体交接处，应设置构造柱5、当墙长大于8m（或墙长超过层高2倍）时，应该在墙长中部（遇有洞口在洞口边）设置构造柱6、较大洞口两侧、无约束墙端部应设置构造柱4、构造柱与墙体拉结筋为2Φ6@500，沿墙体全长贯通编辑本段设计规范第2。

1。

14条混凝土构造柱structural concrete column在砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱,通常称为混凝土构造柱,简称构造柱（建筑图纸里符号为—GZ)。

[1]为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接，共同加强建筑物的稳定性。

这种钢筋混凝土柱通常就被称为构造柱。

构造柱，主要不是承担竖向荷载的，而是抗击剪力，抗震等横向荷载的。

构造柱通常设置在楼梯间的休息平台处，纵横墙交接处，墙的转角丈处,墙长达到五米的中间部位要设构造柱。

为提高砌体结构的承载能力或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位,而按需要设置在墙体的中间部位,圈梁应设置成封闭状。

圈梁可以提高建筑物的整体刚度，抵抗不均匀沉降，圈梁的设置要求是宜连续设置在同一水平面上，不能截断，不可避免有门窗洞口堵截时，在门窗洞口上方设置附加圈梁，附加圈梁伸入支座不得小于2倍的高度（为被堵截圈梁的上平到附加圈梁的下平)，且不得小于1000mm,过梁设置在门窗洞口的上方,宜与墙同厚，每边伸入支座不小于240mm。

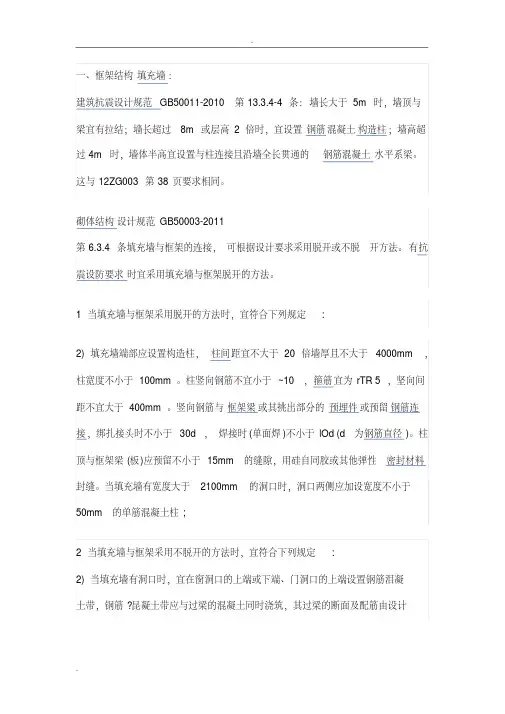

一、框架结构填充墙：建筑抗震设计规范GB50011-2010第13.3.4-4条：墙长大于5m 时，墙顶与梁宜有拉结；墙长超过8m 或层高2 倍时，宜设置钢筋混凝土构造柱；墙高超过4m 时，墙体半高宜设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁。

这与12ZG003第38页要求相同。

砌体结构设计规范GB50003-2011第6.3.4 条填充墙与框架的连接，可根据设计要求采用脱开或不脱开方法。

有抗震设防要求时宜采用填充墙与框架脱开的方法。

1 当填充墙与框架采用脱开的方法时，宜符合下列规定:2) 填充墙端部应设置构造柱，柱间距宜不大于20 倍墙厚且不大于4000mm ，柱宽度不小于100mm。

柱竖向钢筋不宜小于~10 ，箍筋宜为rTR 5 ，坚向间距不宜大于400mm。

竖向钢筋与框架梁或其挑出部分的预埋件或预留钢筋连接，绑扎接头时不小于30d ，焊接时(单面焊)不小于lOd (d 为钢筋直径)。

柱顶与框架梁(板)应预留不小于15mm 的缝隙，用硅自同胶或其他弹性密封材料封缝。

当填充墙有宽度大于2100mm 的洞口时，洞口两侧应加设宽度不小于50mm 的单筋混凝土柱;2 当填充墙与框架采用不脱开的方法时，宜符合下列规定:2) 当填充墙有洞口时，宜在窗洞口的上端或下端、门洞口的上端设置钢筋泪凝土带，钢筋?昆凝土带应与过梁的混凝土同时浇筑，其过梁的断面及配筋由设计确定。

钢筋混凝土带的1昆凝土强度等级不小于C20 。

当有洞口的填充墙尽端至门窗洞口边距离小于240mm 时，宜采用钢筋混凝土门窗框;3) 填充墙长度超过5m 或墙长大于 2 倍层高时，墙顶与梁宜有拉接措施，墙体中部应加设构造柱;墙高度超过4m 时宜在墙高中部设置与柱连接的水平系梁，墙高超过6m 时，宜沿墙高每2m 设置与柱连接的水平系梁，梁的截面高度不小于60mm 。

6.5.2房屋顶层墙体，宜根据情况采取下列措施：7。

女儿墙应设置构造柱，构造柱间距不宜大于4m ，构造柱应伸至女儿墙顶并与现浇钢筋混凝土压顶整浇在一起;12g614-1第17页规定门洞大于2100mm时门洞两边设置构造柱。

构造柱设置规范1 、当无混凝土墙(柱)分隔的直段长度,120(或100)厚墙超过3.6m，180(或190)厚墙超过5m时，在该区间加混凝土构造柱分隔；2、 120(或100)厚墙当墙高小于等于3米时,开洞宽度小于等于2.4m,若不满足时应加构造柱或钢筋混凝土水平系梁；3、180(或190)厚墙当墙高小于等于4m,开洞宽度小于等于3.5m,若不满足时应加构造柱或钢筋混凝土水平系梁4、墙体转角处无框架柱时、不同厚度墙体交接处，应设置构造柱5、当墙长大于8m（或墙长超过层高2倍）时，应该在墙长中部（遇有洞口在洞口边）设置构造柱6、较大洞口两侧、无约束墙端部应设置构造柱 4、构造柱与墙体拉结筋为2Φ6@500，沿墙体全长贯通编辑本段设计规范第2.1.14条混凝土构造柱structural concrete column在砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱，通常称为混凝土构造柱，简称构造柱（建筑图纸里符号为—GZ）。

[1]为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。

这种钢筋混凝土柱通常就被称为构造柱。

构造柱，主要不是承担竖向荷载的，而是抗击剪力，抗震等横向荷载的。

构造柱通常设置在楼梯间的休息平台处，纵横墙交接处，墙的转角丈处，墙长达到五米的中间部位要设构造柱。

为提高砌体结构的承载能力或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位,圈梁应设置成封闭状。

圈梁可以提高建筑物的整体刚度，抵抗不均匀沉降，圈梁的设置要求是宜连续设置在同一水平面上，不能截断，不可避免有门窗洞口堵截时，在门窗洞口上方设置附加圈梁，附加圈梁伸入支座不得小于2倍的高度（为被堵截圈梁的上平到附加圈梁的下平），且不得小于1000mm,过梁设置在门窗洞口的上方，宜与墙同厚，每边伸入支座不小于240mm。

构造柱的设置原则构造柱的设置原则:1)应根据砌体结构体系.砌体类型.结构或构件的受力或稳定要求,以及其他功能或构造要求,在墙体中的规定部位设置现浇混凝土构造柱;2)对于大开间荷载较大或层高较高以及层数大于等于8层的砌体结构房屋宜按下列要求设置构造柱(1)墙体的两端,(2)较大洞口的两侧,(3)房屋纵横墙交界处,(4)构造柱的间距,当按组合墙考虑构造柱受力时,或考虑构造柱提高墙体的稳定性时,其间距不宜大于4M,其他情况不宜大于墙高的1,5--2倍及6M,或按有关的规范执行,(5)构造柱应与圈梁有可靠的连接;3)下列情况宜设构造柱(1)受力或稳定性不足的小墙垛,(2)跨度较大的梁下墙体的厚度受限制时,于梁下设置,(3)墙体的高厚比较大如自承重墙或风荷载较大时,可在墙的适当部位设置构造柱,以形成带壁柱的墙体满足高厚比和承载力的要求,此时构造柱的间距不宜大于4M,构造柱沿高度横向支点的距离与此同时与构造柱截面宽度之比不宜大于30,构造柱的配筋应满足水平受力的要求.--------------------------------------------------------------------------------------------1、构造柱能够提高砌体的受剪承载力10%~30%左右，提高幅度与墙体高宽比、竖向压力和开洞情况有关；2、构造柱主要是对砌体起约束作用，使之有较高的变形能力；3、构造柱应当设置在震害较重、连接构造比较薄弱和易于应力集中的部位。

由于钢筋混凝土构造柱的作用主要在于对墙体的约束，构造上的截面不必很大，但需与各层纵横墙的圈梁或现浇板连接，才能发挥作用。

为保证钢筋混凝土的构造柱的施工质量，构造柱需有外露面。

一般利用马牙茬外露即可--------------------------------------------------------------------------------------------国家标准图集-03G363，专门关于构造柱的图集，里面对构造柱的构造有比较详细的一些说法和画法。

砌体结构圈梁和构造柱的设置摘要：规范对砌体结构设置现浇钢筋混凝土圈梁；构造拄做了明确规定，提高了建筑物的空间刚度和整体稳定性，从而提高了建筑物的抗震性能，延长了建筑物的使用寿命。

关键词：作用；设置；构造；配筋；构造采用粘土砖与混合砂浆或水泥砂浆砌筑的墙体却属脆性材料，在抵御地震等水平力、防止房屋倒塌等方面极为不利，在适当的部位增设构造柱，并配置些构造钢筋，能达到增强结构整体稳定性的作用，从而增强了建筑物的抗震能力和防止连续倒塌能力。

因此，规范对砖混结构设置现浇钢筋混凝土圈梁、构造柱做了明确规定1 圈梁圈梁是沿建筑物外墙四周及部分或全部内墙设置的水平、连续、封闭的粱。

1.1 圈梁的作用。

（1）增强砌体房屋整体刚度，承受墙体中由于地基不均匀沉降等因素引起的弯曲应力，在一定程度上防止和减轻墙体裂缝的出现，防止纵墙外闪倒塌。

（2）提高建筑物的整体性，圈梁和构造柱连接形成纵向和横向构造框架，加强纵、横墙的联系，限制墙体尤其是外纵墙山墙在平面外的变形，提高砌体结构的抗压和抗剪强度，抵抗震动荷载和传递水平荷载。

（3）起水平箍的作用，可减小墙、柱的压屈长度，提高墙、柱的稳定性，增强建筑物的水平刚度。

（4）通过与构造柱的配合，提高墙、柱的抗震能力和承载力。

（5）在温差较大地区防止墙体开裂。

1.2 圈梁的设置。

（1）外墙和内纵墙的设置：屋萱处及每层楼盏处均设。

（2）内横墙的设置：地震裂度为6、7度地区，屋盖及楼盖处设置，屋盖处间距不应大于7m，楼萱处间距不应大于15m，构造柱对应部位；8度地区，屋盖及楼盖处，屋萱处沿所有横墙，且间距不应大于7m，楼盖处间距不应大于7m，构造柱对应部位；9度地区，屋盖及每层楼盖处，各层所有横墙。

（3）空旷的单层房屋的设置：砖砌体房屋，檐口标高为5~8m时，应在檐口标高处设置圈梁一道，檐口标高大于8m时，应增加圈梁数量；砌块及料石砌体房屋，檐口标高为4~5m时，应在檐口标高处设置圈梁一道，檐口标高大于5m时，应增加圈梁数量；对有吊车或较大振动设备的单层工业房屋，除在檐口和窗顶标高出设置现浇钢筋混凝土圈梁外，尚应增加设置数量。

构造柱的作用和设置原则构造柱的作用有两个：1.受力；2.维持砌体结构的稳定。

《砌体结构设计规范》GB50003-2001第6.1.2条的第3小条规定原文如下：按公式（6.1.1）验算壁柱间墙或构造柱间墙的高厚比，此时s应取相邻壁柱间或相邻构造柱间的距离。

设有钢筋混凝土圈梁的带壁柱墙或带构造柱墙，当b/s≥1/30时，圈梁可视作壁柱间墙或构造柱间墙的不动铰支点（b为圈梁宽度）。

如不允许增加圈梁宽度，可按墙体平面外等刚度原则增加圈梁高度，以满足壁柱间墙或构造柱间墙不动铰支点的要求。

由此，可以得出一个简单的结论：起稳定作用的构造柱间距最大为s=30b，式中，b为圈梁宽度（一般情况下也是砌体墙宽度）。

这就不难理解“填充墙超过5米加构造柱”这句话了。

《建筑抗震设计规范》GB50011-2001第13.3节“建筑非结构构件的基本抗震措施”的第13.3.3条的第2小条，原文如下：钢筋混凝土结构中的砌体填充墙，家与柱脱开或采用柔性连接，并应符合下列要求：1）填充墙在平面和竖向的布置，宜均匀对称，宜避免形成薄弱层或短柱；2）砌体的砂浆强度等级不应低于M5，墙顶应与框架梁密切结合；3）填充墙应沿框架柱全高每隔500mm设2φ6拉筋，拉筋伸入墙内的长度，6、7度时不应小于墙长的1/5且不小于700mm，8、9度时宜沿墙全长贯通；4）墙长大于5m时，墙顶与梁宜有拉结；墙长超过层高2倍时，宜设置钢筋混凝土构造柱；墙高超过4m时，墙体半高宜设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁。

注意上面的第4）小条的内容：①墙长大于5m时，墙顶与梁宜有拉结。

此条中的“5m”与砌体规范中的带构造柱间墙的稳定性要求是一致的：规范取5m。

此时，为与墙顶有“不动铰支点”这个假定吻合，因此规定“宜与梁有拉结”。

②墙长超过层高2倍时，宜设置钢筋混凝土构造柱。

框架结构的层高一般为 3.0m~4.2m之间，规定长度超2倍层高，即为6.0m~8.4m，一般会超出s/b≥30这个规定（要视墙厚而定），所以规定此条。
