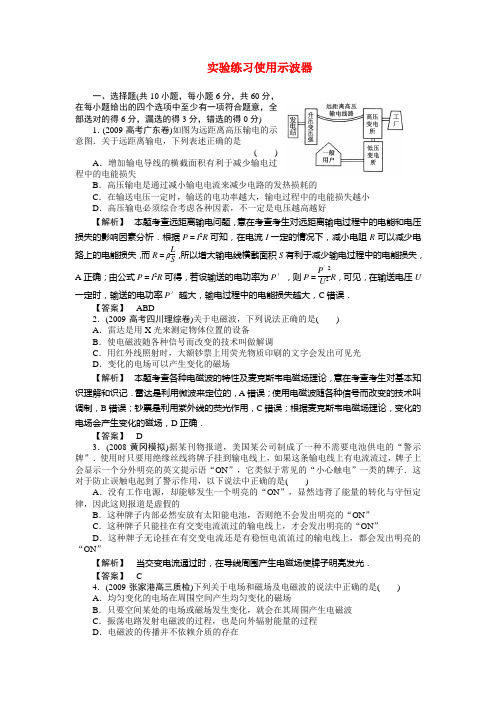

实验练习使用示波器一、选择题(共10小题，每小题6分，共60分，在每小题给出的四个选项中至少有一项符合题意，全部选对的得6分，漏选的得3分，错选的得0分)1．(2009·高考广东卷)如图为远距离高压输电的示意图．关于远距离输电，下列表述正确的是( )A ．增加输电导线的横截面积有利于减少输电过程中的电能损失B ．高压输电是通过减小输电电流来减少电路的发热损耗的C ．在输送电压一定时，输送的电功率越大，输电过程中的电能损失越小D ．高压输电必须综合考虑各种因素，不一定是电压越高越好【解析】 本题考查远距离输电问题，意在考查考生对远距离输电过程中的电能和电压损失的影响因素分析．根据P ＝I 2R 可知，在电流I 一定的情况下，减小电阻R 可以减少电路上的电能损失，而R ＝ρL S，所以增大输电线横截面积S 有利于减少输电过程中的电能损失，A 正确；由公式P ＝I 2R 可得，若设输送的电功率为P ′，则P ＝P ′2U2R ，可见，在输送电压U 一定时，输送的电功率P ′越大，输电过程中的电能损失越大，C 错误．【答案】 ABD2．(2009·高考四川理综卷)关于电磁波，下列说法正确的是( )A ．雷达是用X 光来测定物体位置的设备B ．使电磁波随各种信号而改变的技术叫做解调C ．用红外线照射时，大额钞票上用荧光物质印刷的文字会发出可见光D ．变化的电场可以产生变化的磁场【解析】 本题考查各种电磁波的特性及麦克斯韦电磁场理论，意在考查考生对基本知识理解和识记．雷达是利用微波来定位的，A 错误；使用电磁波随各种信号而改变的技术叫调制，B 错误；钞票是利用紫外线的荧光作用，C 错误；根据麦克斯韦电磁场理论，变化的电场会产生变化的磁场，D 正确．【答案】 D3．(2008·黄冈模拟)据某刊物报道，美国某公司制成了一种不需要电池供电的“警示牌”．使用时只要用绝缘丝线将牌子挂到输电线上，如果这条输电线上有电流流过，牌子上会显示一个分外明亮的英文提示语“ON ”，它类似于常见的“小心触电”一类的牌子．这对于防止误触电起到了警示作用，以下说法中正确的是( )A ．没有工作电源，却能够发生一个明亮的“ON ”，显然违背了能量的转化与守恒定律，因此这则报道是虚假的B ．这种牌子内部必然安放有太阳能电池，否则绝不会发出明亮的“ON ”C ．这种牌子只能挂在有交变电流流过的输电线上，才会发出明亮的“ON ”D ．这种牌子无论挂在有交变电流还是有稳恒电流流过的输电线上，都会发出明亮的“ON ”【解析】 当交变电流通过时，在导线周围产生电磁场使牌子明亮发光．【答案】 C4．(2009·张家港高三质检)下列关于电场和磁场及电磁波的说法中正确的是( )A ．均匀变化的电场在周围空间产生均匀变化的磁场B ．只要空间某处的电场或磁场发生变化，就会在其周围产生电磁波C ．振荡电路发射电磁波的过程，也是向外辐射能量的过程D ．电磁波的传播并不依赖介质的存在【解析】由麦克斯韦电磁场理论可知：均匀变化的电场产生恒定的磁场，A错误．产生电磁波必须是周期性变化的电场或磁场，B错误．电磁波是具有电磁能的波，可在真空中传播，所以C、D正确．【答案】CD5．(2009·四川模拟)如图所示是一个水平放置的玻璃环形小槽，槽内光滑，槽的宽度和深度处处相同，现将一直径略小于槽的宽度的带正电的小球放入槽内，小球以初速度v0开始逆时针运动，与此同时有一个变化的磁场竖直向下穿过小槽包围的空间，已知磁场均匀增大，小球在运动过程中带电量不变，同()A．小球动能不变B．小球动能增加C．磁场力对小球做功D．小球受到的磁场力增加【解析】由麦克斯韦电磁场理论知：均匀变化的磁场产生恒定的电场，据楞次定律可知：产生的电场为逆时针方向，电场力与初速度方向一致，电场对小球做正功，动能增加，又据F洛＝q v B知小球受到的磁场力不断增大．【答案】BD6．在“练习使用示波器”的实验中，关于竖直位移旋钮“↑↓”和Y增益旋钮的作用，下列说法正确的是()A．竖直位移旋钮用来调节图象在竖直方向的位置，Y增益旋钮用来调节图象在竖直方向的幅度B．竖直位移旋钮用来调节图象在竖直方向的幅度，Y增益旋钮用来调节图象在竖直方向的位置C．竖直位移旋钮和Y增益旋钮都是用来调节图象在竖直方向的位置的D．竖直位移旋钮和Y增益旋钮都是用来调节图象在竖直方向的幅度的【答案】 A7．示波器工作时，屏上显示出如图甲所示的波形，且亮度较弱．要将波形由甲图位置调节到乙图的位置和波形，示波器面板上的旋钮被调节的是________．A．辉度旋钮B．聚焦旋钮C．辅助聚焦旋钮D．竖直位移旋钮E．Y增益旋钮F．X增益旋钮G．水平位移旋钮H．扫描微调旋钮I．衰减旋钮J．扫描范围旋钮K．同步开关【答案】ADEFGK8．(2008·高考北京卷)一理想变压器原、副线圈匝数比n 1n 2＝11 5.原线圈与正弦交变电源连接，输入电压u 如图所示．副线圈仅接入一个10Ω的电阻．则( )A ．流过电阻的电流是20AB ．与电阻并联的电压表的示数是1002VC ．经过1分钟电阻发出的热量是6×103JD ．变压器的输入功率是1×103W 【解析】 由图象可知U 1＝220V ，则U 2＝n 2n 1U 1＝511×220V ＝100V 流过电阻电流I ＝U 2R＝10A ，A 错；电压表示数应为100V ，B 错；1分钟放出热量Q ＝I 2Rt ＝102×10×60J ＝6×104J ，C 错；P 出＝U 2I ＝100×10W ＝1×103W ，所以P 入＝P 出＝1×103W ，D 正确．【答案】 D9．(2008·高考四川卷)如图所示，一理想变压器原线圈接入一交流电源，副线圈电路中R 1、R 2、R 3和R 4均为固定电阻，开关S 是闭合的．和为理想电压表，读数分别为U 1和U 2；、和为理想电流表，读数分别为I 1、I 2和I 3.现断开S ，U 1数值不变，下列推断中正确的是( )A ．U 2变小，I 3变小B ．U 2不变、I 3变大C ．I 1变小、I 2变小D ．I 1变大、I 2变大【解析】 U 2＝n 2n 1U 1，U 1、n 1、n 2均不变，故U 2不变，A 错误；S 断开，副线圈电路R 总增大，则I 2减小，U R 1＝I 2R 1减小，U R 3必增大，I 3＝U R 3R 3增大，B 对；由I 1＝n 2n 1I 2知I 1减小，C 对，D 错误．【答案】 BC10．2008年春节前后，我国南方部分省市的供电系统由于气候原因遭到严重破坏．为此，某小区启动了临时供电系统，它由备用发电机和副线圈匝数可调的变压器组成，如图所示，发电机的电动势e ＝4802sin100πt V(不考虑其内阻)，图中R 表示输电线的电阻．滑动触头P 置于a 处时，用户的用电器恰好正常工作，在下列情况下，要保证用电器仍能正常工作，则( )A ．若电流表A 2示数为2A ，R ＝10Ω，则原、副线圈的匝数比n 1n 2＝2 1B ．若电流表A 2示数为2A ，R ＝10Ω，则原、副线圈的匝数比n 1n 2＝22 1C ．当发电机输出的电压发生波动使电压表V 1示数小于正常值，用电器不变时，应使滑动触头P 向下滑动D ．如果电压表V 1示数保持正常值不变，那么当用电器增加时，滑动触头P 应向上滑【解析】 用户电压220V ，电压表V 2示数U 2＝220V ＋I 2R ＝240V ，电压表V 1示数(有效值)U 1＝480V ，原、副线圈的匝数比n 1n 2＝U 1U 2＝21，故选项A 对、B 错；由n 1n 2＝U 1U 2，若U 1变小，则n 2应变大，故选项C 错；当用电器增加时，副线圈中的电流增加，输电线电阻R 上的电压增大，副线圈两端的电压应增大，故滑动触头P 应向上滑，故选项D 对．【答案】 AD二、论述、计算题(本题共3小题，共40分，解答时应写出必要的文字说明、计算公式和重要的演算步骤，只写出最后答案不得分，有数值计算的题，答案中必须明确数值和单位)11．(2009·石家庄模拟)如图所示，理想变压器原副线圈匝数之比为n 1n 2n 3＝321，副线圈2上接有“8V 8W ”的灯泡L 1、L 2，副线圈3上接有“6V 9W ”的灯泡L 3、L 4，原线圈上接有电阻R ＝3Ω，当a 、b 两端接交流电源后，L 1、L 2正常发光，则交变电源的输出功率为多少？【解析】 交变电源的输出功率应等于副线圈上的实际输出功率及电阻R 上的消耗功率之和，因L 1、L 2正常发光，所以P L 1＝P L 2＝8W ，U 2＝8V ，由U 1U 2U 3＝n 1n 2n 3＝321可得U 1＝12V ，U 3＝4V ，所以L 3、L 4不能正常发光，而R 3＝R 4＝U 2P ＝4Ω，则L 3和L 4的实际功率为P L 3＝P L 4＝U 23/R L 4＝4W.P 出＝(8×2＋4×2)W ＝24W ，原线圈电流I 1＝P 出U 1＝2A ，则R 上消耗功率为P R ＝I 21R ＝12W ，则P ＝P R ＋P 出＝36W. 【答案】 36W12．交流发电机的发电原理是矩形线圈在匀强磁场中绕垂直于磁场的轴OO ′匀速转动．一小型发电机的线圈共220匝，线圈面积S ＝0.05m 2线圈转动的频率为50Hz ，线圈内阻不计，磁场的磁感应强度B ＝2πT.为用此发电机所发出交流电带动两个标有“220V,11kW ”的电动机正常工作，需在发电机的输出端a 、b 与电机之间接一个理想变压器，电路如图所示，求：(1)发电机的输出电压的有效值为多少？(2)变压器原、副线圈的匝数比为多少？(3)与变压器原线圈串联的交流电流表的示数为多大？【解析】 (1)根据E m ＝NBSω＝11002V得输出电压的有效值为U 1＝E m 2＝1100V . (2)根据U 1U 2＝n 1n 2得n 1n 2＝51. (3)根据P 入＝P 出＝2.2×104W 再根据P 入＝U 1I 1，解得I 1＝20A.【答案】 (1)1100V (2)51 (3)20A13．(2010·江苏省苏州)人们利用发电机把天然存在的各种形式的能量(水流能、煤等燃料的化学能)转化为电能，为了合理地利用这些能源，发电站要修建在靠近这些资源的地方，但用电的地方却分布很广，因此，需要把电能送到远方．若某电站的输送电压为U＝6000V，输送功率P＝500k W，这时安装在输电线路的起点和终点的电度表一昼夜里读数相差4800kW·h(即4800度电)，试求：(1)输电效率和输电线的电阻；(2)若要使输电损失的功率降到原输送功率的2%，电站应使用多高的电压向外输电？(结果保留二位有效数字)【解析】(1)输电效率η＝Pt－ΔWPt＝500×24－4800500×24×100%＝60%由ΔW＝I2Rt及P＝UI得：R＝ΔW·U2P2t＝28.8Ω.(2)若使输电损失的功率降到原输送功率的2%，则P额＝P×2%＝10kW，又P额＝I21R，U1＝PI1，联立解得输送电压为U1≈2.7×104V. 【答案】(1)60%28.8Ω(2)2.7×104V。

高二物理示波管的原理与使用试题答案及解析1.示波器可以用来观察电信号随时间变化的情况，其核心部件是示波管、若在荧光屏上出现如图所示的正弦式交变电流波形，则在水平偏转电极XX'、竖直偏转电极YY'上所加的电压波形是（）A．XX' 加图1波形电压、YY' 加图2波形电压B．XX' 加图2波形电压、YY' 加图1波形电压C．XX' 加图3波形电压、YY' 加图1波形电压D．XX' 加图4波形电压、YY' 加图1波形电压【答案】 D【解析】试题分析:示波管的YY′偏转电压上加的是待显示的信号电压，XX′偏转电极通常接入锯齿形电压，即扫描电压，当信号电压与扫描电压周期相同时，就可以在荧光屏上得到待测信号在一个周期内的稳定图象．则只有D项符合要求，故D正确，ABC错误。

【考点】示波器的使用2.在“练习使用示波器”的实验中，关于竖直位移旋钮和Y增益旋钮的作用，下列说法正确的是 ()．A．竖直位移旋钮用来调节图像在竖直方向的位置，Y增益旋钮用来调节图像在竖直方向的幅度B．竖直位移旋钮用来调节图像在竖直方向的幅度，Y增益旋钮用来调节图像在竖直方向的位置C．竖直位移旋钮和Y增益旋钮都是用来调节图像在竖直方向的位置的D．竖直位移旋钮和Y增益旋钮都是用来调节图像在竖直方向的幅度的【答案】A【解析】竖直位移旋钮可以调节图像在屏幕竖直方向的位置，使观察的信号位于屏幕中央．Y增益旋钮则用来调节图像在竖直方向的幅度．故A正确．B、C、D错误．故选A【考点】示波器的使用点评：竖直位移旋钮↑↓是用来节图象在竖直向的位置的，Y增益旋钮用来调节图象在竖直方向的幅度．3.如图所示，利用示波器观察亮斑在竖直方向的偏移时，下列做法正确的是()．A．示波器的扫描范围应置于“外X”挡B．“DC”、“AC”开关应置于“DC”位置C．当亮斑如图乙所示在A位置时，将图中滑动变阻器滑动触头向左移动，则A点下移D．改变图甲电池的极性，图乙的亮斑将向下偏移【答案】ABD【解析】因竖直方向有偏转，水平方向无偏转，所以示波器的扫描范围应置于“外X”挡，故A正确；.应输入直流电信号，B正确；.改变电源极性，偏转方向也反了，故D正确．滑动变阻器触头向左移动，电阻R变大，由闭合回路欧姆定律可得输入的电压也变大，偏转位移变大，故C错误．故选ABD【考点】示波器的使用点评：关键是知道示波器是利用水平和竖直两个方向上的电场使得亮斑在XY方向上发生偏转，根据亮斑的偏转方向可判断所加电场方向4.示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如图所示。

示波器习题答案在电子工程领域，示波器是一种常用于观察和测量电压波形的电子测试仪器。

它能够将电压的变化以图形的形式显示出来，帮助工程师分析和调试电路。

以下是一些关于示波器的习题答案，这些习题可能包括基本操作、波形分析和故障诊断等方面。

习题1：如何正确连接示波器以测量信号？答案：首先，确保示波器已经接通电源并预热。

然后，将待测信号通过适当的探头连接到示波器的输入通道。

通常，需要将探头的接地点连接到电路的地线，以确保信号的准确测量。

调整探头的衰减比以匹配信号的幅度。

最后，通过示波器的控制面板设置触发水平和时间基准，以便能够清晰地观察到信号波形。

习题2：如何调整示波器的触发设置？答案：触发是示波器显示稳定波形的关键。

要调整触发设置，首先需要确定触发源，通常为内部或外部信号。

然后，设置触发模式（边沿触发、脉冲触发等），并调整触发电平，使其与信号的特定部分相匹配。

此外，还可以设置触发耦合方式（直流、交流或地线），以适应不同的信号类型。

习题3：如何测量信号的频率和周期？答案：在示波器上测量信号的频率和周期，首先需要将波形稳定显示在屏幕上。

然后，使用示波器的光标测量功能，将光标放置在波形的两个相邻的相同点上（例如，两个相邻的峰值或零点）。

示波器会自动计算并显示这两个点之间的时间间隔，即为周期。

频率则是周期的倒数。

习题4：如何使用示波器测量信号的幅度？答案：测量信号幅度时，需要将波形的峰值对准屏幕的垂直刻度。

然后，读取屏幕上显示的峰-峰值（即从波形的最低点到最高点的垂直距离），这就是信号的幅度。

注意，如果信号是正弦波，峰-峰值是信号幅度的两倍。

习题5：如何诊断电路中的噪声问题？答案：当电路中存在噪声时，波形会在示波器上显示为不规则的波动。

要诊断噪声问题，首先需要确定噪声的来源。

可以通过改变示波器的输入阻抗或使用不同的探头来观察噪声是否改变。

其次，检查电路的接地是否牢固，以及是否有电源干扰。

通过逐步排除法，可以找到噪声的源头并进行相应的修复。

示波器练习题高中示波器是一种常见的电子测量仪器，广泛应用于电子学、通信、计算机等领域。

它可以显示电压信号的波形，帮助人们分析电路中的各种电信号。

本文将介绍一些示波器练习题，提供给高中学生进行练习和巩固知识。

1. 请将下列示波器波形图与对应的电路连接进行匹配：A. 正弦波 1. 并联电路B. 方波 2. 串联电路C. 脉冲波 3. 电阻D. 三角波 4. 电容E. 锯齿波 5. 二极管答案：A-1，B-2，C-4，D-3，E-52. 如果在示波器屏幕上观察到一个周期为1ms的正弦波，峰峰值为4V，求正弦波的频率和有效值。

答案：频率 = 1 / 周期 = 1 / 0.001 = 1000 Hz有效值 = 峰峰值/ (2 * √2) = 4 / (2 * 1.414) ≈ 1.414 V3. 一个电路中的电压信号的频率为10kHz，相位差为30°，已知最大幅度为6V，画出示波器上观察到的波形图。

答案：通过计算可得到每个相位对应的电压值，然后在示波器上对应的时间点上画出对应的电压值，连接这些点即可得到波形图。

4. 一个电路中的电压信号是一个频率为1kHz、峰峰值为10V的方波，已知示波器的水平缩放为10ms/div，垂直缩放为5V/div，求示波器屏幕上观察到的波形的宽度和幅度。

答案：由于方波的周期为1ms，所以宽度为1ms。

水平缩放为10ms/div，即示波器屏幕宽度为10个方框，所以宽度在示波器屏幕上占据1/10。

幅度为10V，垂直缩放为5V/div，即示波器屏幕高度为2个方框，所以幅度在示波器屏幕上占据1/2。

5. 示波器的触发功能是什么？触发电平和触发方式有哪些？答案：示波器的触发功能是指示波器在输入的电压信号满足一定条件时开始显示波形。

触发电平是指触发电压的阈值，当输入信号的电平超过或低于该阈值时，触发器被触发。

触发方式有自由运行触发、单次触发和外部触发等。

通过以上练习题的学习和巩固，相信可以帮助高中学生更加熟练地操作示波器，理解和分析电路中的电压信号。

第66讲 实验练习使用示波器体验成功1.在示波器的荧光屏上发现水平方向有一亮斑自左向右移动，要使它在水平方向出现一条亮线的办法是( )A.顺时针旋转灰度调节旋钮B.调节衰减旋钮C.调节扫描范围旋钮和扫描微调旋钮，增大扫描频率D.调节Y 增益旋钮答案：C2.在观察按正弦规律变化的电压图象时，只看到一的旋钮是个完整的正弦波形.现欲在荧光屏上看到三个正弦波形，应调节( )A.扫描范围旋钮B.扫描微调旋钮C.衰减旋钮D.X 增益旋钮答案：B3.示波器工作时，其屏上显示出如图甲所示的波形，且亮度较弱.要将波形由甲图位置调节到乙图的位置和波形，示波器面板需要调节的旋钮是 .A.辉度旋钮B.聚焦旋钮C.辅助聚焦旋钮D.竖直位移旋钮E.Y 增益旋钮F.X 增益旋钮G.水平位移旋钮 H.扫描微调旋钮 I.衰减旋钮J.扫描范围旋钮 K.同步开关答案：ADEFG4.图为示波器的面板，一位同学在做“练习使用示波器”的实验时，进行了如下的操作：(1)打开电源后，首先在屏上调出一个最圆最小的亮斑，但亮斑位于屏上的左上角.若想将这个亮斑调到屏幕的正中央，他应该调节 和 旋钮(填旋钮对应的数字).(2)为了观察示波器的水平扫描作用，他调节相应的旋钮，看到屏上的亮斑从左向右移动，到达右端后又很快回到左端.之后，他顺时针旋转扫描微调旋钮以增大扫描频率，此时屏上观察到的现象是 .(3)为观察按正弦规律变化的电压的图线，他把扫描范围旋钮置于左边手第一挡(10 Hz ～100 Hz).要由机内提供竖直方向的按正弦规律变化的电压，他应将 旋钮(填旋钮对应的数字)置于 挡.解析：(1)将左上角的亮斑调到屏幕正中央，调节竖直位移(↓↑)和水平位移(→←)旋钮6、7即可.(2)增大扫描频率后，亮斑移动逐渐变快.最后亮斑成为一条亮线.(3)要观察到清晰的正弦曲线，将扫描范围置于左边第一挡后，再将衰减旋钮置于10. 答案：(1)67(2)出现一条亮线(3)即10(衰减旋钮)。

U dU UL mdV qUL x ∝==0220242练习使用示波器[P3.]示波器的组成示波器是用来显示和测量交直流信号幅度、频率、周期等多种物理量的仪器，种类繁多，但主要由以下三部分组成：垂直（y ）放大器、水平（x ）放大器和扫描系统。

[P4.]辉度调节“”，用来调整图象的亮度，聚焦调节““○”，这两个旋钮配合着使用，能使电子 射线会聚，在荧光屏上产生一个小的亮斑，得到清晰的图象 电源开关 和指示灯 垂直位移“↑↓”和水平位移“ ”， 分别用来调整图象在竖直 方向和水平方向的位置。

“Y 增益”和“X 增益”，分别用来调整图象在竖直方向和水平方向的幅度.中间一行左边的大旋钮是“衰减”，它有1、10、100、1000四挡，最右边的正弦符号“ ”档不是衰减，而是由示波器内部自行提供竖直方向的交流试验信号电压，可用来观察正弦波形或检查示波器是否正常工作。

右边的大旋钮是“扫描范围”，也有四挡，可以改变加在水平方向的扫描电压的频率范围，左边第一挡是10～100赫，向右旋转每升高一挡，扫描频率都增大10倍，最右边的是“外X”挡，使用这一挡时，机内没有加扫描电压，水平方向的电压可以从外部输入。

中间的小旋钮是“扫描微调”，用来调整水平方向的扫描频率，顺时针转动时频率连续增加 “Y 输入”、“X 输入” 和 “地”分别是竖直方向、水平方向和公共接地的输入接线柱。

“AC—DC” 是交直流选择开关，置于DC 位置时，所加信号是直接输入的；置于AC 位置时，所加信号电压是通过一个电容器输入的，可以隔断直流成分。

“同步+ - ”置于“+”位置，正弦曲线从正半周开始，置于“-”位置，正弦曲线从负半周开始[P7.]示波器扫描原理根据电子在水平偏转电场中的偏转公式（U 为水平偏转电压）将如图示的电路接入示波器的x 输入和地之间，若滑动头P 位于最右端A 时，无偏转，亮点在中心， 当P 从A 向B 缓慢滑动时，加在示波器上的偏转 电压逐渐增大，x 逐渐增大，亮点向右移动。

示波器练习题1.示波器是一种常用的电学仪器，可以在荧光屏上显示出被检测的电压随时间的变化情况。

它的工作原理如图1所示，真空室中阴极K 逸出电子（初速度可忽略不计),经过电压U l = 910V 的加速电场后，由小孔S 沿正对且相互靠近的水平金属极板A 、B 和竖直金属板C 、D 间的中心线依次通过两对平行金属板间。

且已知A 、B 和C 、D 的长度均为l ＝0。

20m ，A 、B 和C 、D 两板间的距离均为d ＝0.020m,金属板的面积足够大。

在A 、B 两板间加上如图11甲所示的正弦交变电u 2，当A 板电势高于B 板电势时，电压记为正值；在C 、D 两板间加上如图11乙所示的交变电压u 3，当C 板电势高于D 板电势时，电压记为正值.两对金属板间的电场可视为全部集中在两板之间，且分布均匀。

在C 、D 两极板右侧与极板右端相距s ＝0。

30m 处有一个与两对金属板中心线垂直的荧光屏,中心线正好经过屏的中点.若不计两对金属板之间的距离，且荧光屏足够大，并已知电子的质m ＝0。

91×10-30kg ，所带电荷量e＝1。

6x10-19C ，不计电子之间的相互作用力。

（ 1 ） 要使所有的电子都能打在荧光屏上，两对偏转金属板间所加电压的最大值U 20、U 30应满足什么条件？ （2） 若U 20满足(1）中的条件，要使荧光屏上能显示出u 2 的若干个完整周期内的波形，C 、D 两板间所加交变电压u 3 的周期应满足什么条件?（3） 若荧光屏上显示出一个u 2 完整的波形，计算这个波形的峰值高度和最大长度，并在图2丙中画出这个波形。

2.用示波器观察频率为900Hz 的正弦电压信号。

把电压信号接入示波器y 输入, ①当屏幕出现如图所示的波形时，应调节 钮，如果正弦波的正负半周均超出了屏幕的范围，应调节 钮或 钮，或这两个钮配合使用,以使正弦波的整个波形出现在屏幕内。

②如需要屏幕上正好出现一个完整的正弦波形，则将 钮置于___位置,然后调节 钮.图 1 23 4 5 6 7 8 9 111111图1 图23．图（a ）为示管的原理图。
