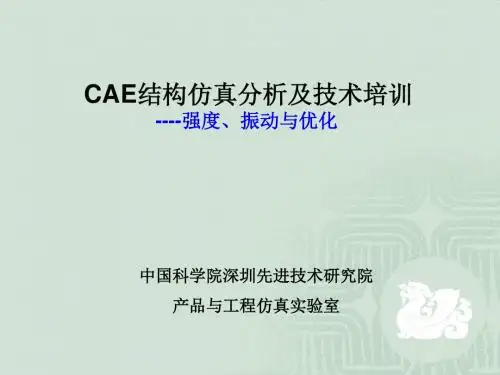

CAE结构仿真分析及技术培训----强度、振动与优化中国科学院深圳先进技术研究院产品与工程仿真实验室1、题目：电子机械产品结构强度与振动性能分析报告人：吴忠鸣工程师个人简介吴忠鸣硕士，工程师，2005年获华中科技大学材料加工硕士学位。
2005年7月至2009年5月在富士康科技集团华南检测中心机构仿真实验室任职，2009年5月加入深圳先进技术研究院产品与工程仿真实验室。
研究领域主要包括：结构方向的强度及疲劳分析、显式动力学、振动与噪声等，从事结构相关的产品设计优化与结合仿真手段的新产品的设计研发。
主持或参与项目：1、NOKIA及MOTOROLA多款手机跌落、球落仿真及相关零组件强度与疲劳分析：通过校验手机整机在跌落、球落工况下的强度，以及对转轴抗扭强度及工作状况和FPC的应力及疲劳分析（压延铜），为设计方案提供改进建议；2、多款知名品牌电脑机箱整机模态、响应及随机振动分析：机箱在随机振动测试中部件会出现开裂现象，通过整机模态、频率响应及随机振动一系列分析找出关键频率，通过优化结构设计及改良连接方式消除开裂现象；3、电脑PCB板组件级静力分析：针对DELL某型号机箱组件级PCB板进行了细致的建模及静力分析，在一定载荷条件下，控制PCB板上的芯片引脚周围应变在一定范围内；4、温控开关弹片强度分析及灵敏性优化：通过对温控开关的工作过程仿真，寻找影响温控开关灵敏性的因子，改善尺寸、工艺参数提高了温控开关的灵敏性；5、带包装微波炉的跌落仿真及产品结构与包装设计的优化。
校验带包装微波炉整机跌落工况下的强度，优化EPS包装结构，降低了跌落冲击加速度。
题目：电子机械产品结构强度与振动性能分析报告内容：一、力学及材料学基本概念二、有限元方法基础及其基本实现过程三、有限元方法在行业中的应用1、静载强度问题2、跌落、冲击与碰撞问题3、模态、振动问题材料破坏现象：工程结构正常工作应满足以下要求：1、强度要求应有足够的抵抗破坏的能力；2、刚度要求应有足够的抵抗变形的能力；3、稳定性要求应有足够的保持原有平衡形态的能力。
C A E培训课件三(总31页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除一、材料力学的基础知识工程结构或机械的各组成部分，如建筑物的梁和柱、机床的轴，统称为构件。
当工程结构或机械工作时，构件将受到载荷的作用，为保证工程结构或机械的正常工作，构件应有足够的能力负担起应当承受的载荷。
因此，它应当满足以下的要求：1）强度的要求在规定载荷作用下构件当然不应破坏。
例如，冲床的曲轴不可折断，储气罐不应爆破。
强度要求就是指构件应有足够的抵抗破坏的能力。
2）刚度要求在载荷作用下，构年即使有足够的强度，但若变形过大仍不能正常工作，例如，若齿轮轴变形过大，将造成齿轮和轴承不均匀磨损，引起噪音。
机床主轴变形过大，将影响加工精度。
刚度要求就是指构件应有足够的抵抗变形的能力。
3）稳定性要求有些受压力作用的细长杆，如千斤顶的螺杆、内燃机的挺杆等，应始终维持原有的直线平衡形态，保证不被压弯。
稳定性要求就是指构件应有足够的保持原有平衡形态的能力。
若构件的横截面尺寸不足或形状不合理，或材料选用不当，将不能满足上述要求，从而不能保证工程结构和机械的安全工作。
相反，也不应不恰当地加大横截面尺寸或选用优质材料，这虽满足了上述要求，却多使用了材料和增加了成本，造成浪费。
材料力学的任务就是保证在满足强度、刚度和稳定性的要求下，为设计既经济又安全的构件，提供必要的理论基础和计算方法。
1. 1基本概念载荷（load）也称为力、外力、负荷等，可以分成如下所示的各种类型:1）根据构件内生成的应力来分类:拉伸载荷，压缩载荷，弯曲载荷，剪切载荷，扭转载荷。
2）采用理论公式的载荷分类：轴向力(N)、横向载荷(N)、弯矩(N·m)、扭矩(N·m)3）按载荷的分布状态分类：分布载荷（均匀分布和任意分布）集中载荷（分布载荷的范围相对狭隘情况下的近似）4）给予坐标的一点的载荷分类（在有限元法中这样的表示很多）：Fx、Fy、Fz、Mx、My、MzFx——为x 轴方向上的载荷；Mx——为绕x 轴转的弯矩载荷5）由加在构件上的载荷的变化形式分类：静载荷（不随时间变化的载荷）图动载荷（不规则载荷、周期载荷、正弦波载荷、冲击载荷）图6）由载荷的作用位置来分类：表面力（作用于表面的载荷）物体力（作用于物体体积或质量的载荷，以加速度载荷为代表）7）由载荷的原因来分类：自重、压力载荷、水头压力、浮力、系留力、离心力载荷。
CAE结构仿真分析及技术培训----强度、振动与优化中国科学院深圳先进技术研究院产品与工程仿真实验室1、题目：电子机械产品结构强度与振动性能分析报告人：吴忠鸣工程师个人简介吴忠鸣硕士，工程师，2005年获华中科技大学材料加工硕士学位。
2005年7月至2009年5月在富士康科技集团华南检测中心机构仿真实验室任职，2009年5月加入深圳先进技术研究院产品与工程仿真实验室。
研究领域主要包括：结构方向的强度及疲劳分析、显式动力学、振动与噪声等，从事结构相关的产品设计优化与结合仿真手段的新产品的设计研发。
主持或参与项目：1、NOKIA及MOTOROLA多款手机跌落、球落仿真及相关零组件强度与疲劳分析：通过校验手机整机在跌落、球落工况下的强度，以及对转轴抗扭强度及工作状况和FPC的应力及疲劳分析（压延铜），为设计方案提供改进建议；2、多款知名品牌电脑机箱整机模态、响应及随机振动分析：机箱在随机振动测试中部件会出现开裂现象，通过整机模态、频率响应及随机振动一系列分析找出关键频率，通过优化结构设计及改良连接方式消除开裂现象；3、电脑PCB板组件级静力分析：针对DELL某型号机箱组件级PCB板进行了细致的建模及静力分析，在一定载荷条件下，控制PCB板上的芯片引脚周围应变在一定范围内；4、温控开关弹片强度分析及灵敏性优化：通过对温控开关的工作过程仿真，寻找影响温控开关灵敏性的因子，改善尺寸、工艺参数提高了温控开关的灵敏性；5、带包装微波炉的跌落仿真及产品结构与包装设计的优化。
校验带包装微波炉整机跌落工况下的强度，优化EPS包装结构，降低了跌落冲击加速度。
题目：电子机械产品结构强度与振动性能分析报告内容：一、力学及材料学基本概念二、有限元方法基础及其基本实现过程三、有限元方法在行业中的应用1、静载强度问题2、跌落、冲击与碰撞问题3、模态、振动问题材料破坏现象：工程结构正常工作应满足以下要求：1、强度要求应有足够的抵抗破坏的能力；2、刚度要求应有足够的抵抗变形的能力；3、稳定性要求应有足够的保持原有平衡形态的能力。
