钻孔灌注桩资料范例钻孔灌注桩是一种常用的地基处理方法，通过在土壤中钻孔并注入混凝土来增加地基的承载能力。

本文将介绍钻孔灌注桩的资料范例，包括项目概况、设计参数、施工过程和质量控制等内容。

项目概况：项目名称：XX大厦地基处理工程项目地点：XX市XX区XX街XX号项目业主：XX公司施工单位：XX建筑工程有限公司设计单位：XX土木设计院工程规模：共计xx根钻孔灌注桩，单桩长度xx米设计参数：1. 桩径：根据工程要求，钻孔灌注桩直径为xx毫米。

2. 桩长：根据地质勘探结果和承载力计算，单桩长度为xx米。

3. 钻孔孔深：根据地质勘探结果确定，钻孔孔深为xx米。

4. 桩身钢筋：按照设计要求，在钻孔过程中按规定间距和层数安装钢筋。

5. 灌注混凝土配比：按照设计要求配制C30标号混凝土，并在施工过程中进行测定和调整。

施工过程：1. 前期准备：确定施工方案，清理施工场地，安排施工人员和设备。

2. 钻孔施工：按照设计要求和钻孔位置，使用钻机进行钻孔作业，控制钻孔直径和孔深。

3. 钢筋安装：在钻孔的同时，根据设计要求按规定的间距和层数安装钢筋。

4. 灌注混凝土：完成钻孔和钢筋安装后，使用混凝土搅拌站将配制好的混凝土泵入钻孔中，同时使用搅拌棒进行振捣。

5. 桩顶处理：在灌注混凝土达到设计高度后，进行桩顶处理，包括修整顶面和安装预留构件等。

6. 后期养护：完成桩顶处理后，进行养护，保证混凝土的强度和稳定性。

质量控制：1. 施工记录：施工过程中及时记录施工情况，包括钻孔参数、钢筋安装情况、灌注混凝土量等。

2. 混凝土强度测试：在灌注混凝土养护期结束后，进行混凝土强度测试，确保满足设计要求。

3. 桩身检测：通过超声波检测仪等设备对钻孔灌注桩进行检测，确保桩身的质量和完整性。

4. 现场巡查：定期进行现场巡查，检查施工工艺和操作规范的执行情况。

以上是钻孔灌注桩资料范例的简要介绍，通过对项目概况、设计参数、施工过程和质量控制等方面的描述，可以更好地了解钻孔灌注桩的施工流程和相关要求。

钻孔灌注桩一套完整桩资料钻孔灌注桩是一种在工程建设中广泛应用的基础形式，其施工过程复杂，需要一套完整、准确的资料来记录和反映施工的全过程。

以下将详细介绍钻孔灌注桩一套完整桩资料所包含的内容。

一、工程概况首先，资料中应有工程的基本概况。

这包括工程名称、地点、建设单位、设计单位、监理单位、施工单位等信息。

同时，要对工程的规模、结构形式、基础设计要求等进行描述，以便对灌注桩在整个工程中的地位和作用有清晰的了解。

二、地质勘察报告地质勘察报告是灌注桩设计和施工的重要依据。

报告中应包含工程所在地的地质条件，如土层分布、土的物理力学性质、地下水情况等。

详细的地质信息有助于确定灌注桩的桩长、桩径、桩端持力层等关键参数。

三、施工图纸施工图纸是灌注桩施工的直接指导文件。

包括桩位布置图、桩身结构图、钢筋笼结构图等。

桩位布置图明确了桩的数量和位置；桩身结构图展示了桩的形状、尺寸和混凝土强度等级等；钢筋笼结构图则规定了钢筋的规格、数量和布置方式。

四、施工方案施工方案是灌注桩施工的总体计划和安排。

其中应涵盖施工工艺流程、施工设备选型、施工质量控制措施、安全保证措施等内容。

施工方案要经过审批，确保其科学性、合理性和可行性。

五、原材料检验报告灌注桩施工所用的原材料，如钢筋、水泥、砂、石等，都需要有相应的检验报告。

这些报告证明原材料的质量符合设计和规范要求，是保证灌注桩质量的基础。

六、测量放线记录在施工前，需要对桩位进行测量放线，并做好记录。

记录应包括测量仪器的型号、精度，测量人员的姓名，以及桩位的坐标、偏差等信息。

七、钻进成孔记录钻进成孔是灌注桩施工的关键环节。

钻进成孔记录应包括钻孔的起止时间、钻进速度、孔深、孔径、孔斜度、地质情况等。

对于在钻进过程中遇到的异常情况，如塌孔、缩孔等，也要详细记录，并采取相应的处理措施。

八、清孔记录清孔的目的是清除孔底的沉渣，保证灌注桩的承载力。

清孔记录应包括清孔的方法、清孔时间、清孔后的孔底沉渣厚度、泥浆性能等指标。

钻孔灌注桩资料目录一、工程概况1、工程名称、地点、建设单位、设计单位、监理单位、施工单位等基本信息。

2、工程规模、结构形式、基础类型等。

3、地质勘察报告。

二、施工方案及技术交底1、钻孔灌注桩施工方案，包括施工工艺流程、施工方法、质量控制措施、安全保证措施等。

2、技术交底记录，包括对施工人员的技术交底内容、交底时间、交底人及被交底人签字。

三、施工准备资料1、施工机械设备清单及验收记录，如钻机、吊车、电焊机等。

2、原材料质量证明文件及检验报告，包括钢筋、水泥、砂、石等。

3、混凝土配合比设计报告。

四、测量放线资料1、测量控制点交接记录。

2、测量放线记录及复核记录。

五、钻进成孔资料1、钻进记录，包括钻进时间、钻进速度、泥浆比重、孔深等。

2、成孔质量检验记录，包括孔径、孔深、孔垂直度等。

3、孔底沉渣厚度检测记录。

六、钢筋笼制作与安装资料1、钢筋笼制作加工记录，包括钢筋规格、数量、焊接质量等。

2、钢筋笼安装记录，包括安装时间、节段连接方式及质量等。

3、钢筋笼隐蔽工程验收记录。

七、混凝土灌注资料1、混凝土灌注记录，包括灌注时间、混凝土坍落度、灌注方量等。

2、混凝土试块留置及抗压强度试验报告。

八、桩身质量检测资料1、低应变动力检测报告，用于检测桩身完整性。

2、超声波检测报告，对于重要工程或有特殊要求的桩进行检测。

3、单桩竖向抗压静载试验报告，确定单桩竖向抗压承载力。

九、质量验收资料1、分项工程质量验收记录。

2、分部工程质量验收记录。

十、施工日志1、详细记录每天的施工情况，包括施工进度、质量问题、安全事故、天气情况等。

十一、竣工图1、钻孔灌注桩的竣工图，标注桩位、桩径、桩长等实际施工参数。

十二、其他相关资料1、施工过程中的各种往来函件、通知、指令等文件。

2、质量问题处理记录及整改报告。

3、会议纪要，包括与钻孔灌注桩施工相关的技术交底会议、质量分析会议等。

以上是钻孔灌注桩施工过程中常见的资料目录，具体的资料内容和要求可能会因工程的实际情况和相关规范标准的要求有所不同。

桩基工程报验申请表工程名称：洞头县经济适用房二期工程（I标段）#娄致：北京方达建设监理公司（监理单位）我单位已完成了_______ 桩基#桩__________ 工程，按设计文件及有关规范进行了自检，质量合格，请予以审查和验收。

附件：1、工程质量控制资料_份2、安全和功能检验（检测）报告份3、观感质量验收记录份4、隐蔽工程验收记录份5、检验批质量验收记录 ___ 份承包单位（章）：________________________项目经理： ____________________________日期：______________________ 审查意见：项目监理机构（章）：___________________________________总/专业监理工程师：___________________________________日期：_______________________本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。

施工测量放线报验申请表桩位定位复核验收单钻（冲）孔灌注桩开孔通知单分包单位检查结论:专业质量检查员：年月日总包单位检查结论:专业质量检查员：年月日监理单位检查结论：专业监理工程师:钻（冲）孔灌注桩成孔施工纪录钻（冲）孔灌注桩终孔验收申请单编号:工程名称：洞头县经济适用房二期（I 标段）#楼施工单位：浙江新邦建设有限公司开孔时间： _________________________ 终孔时间： _____________________设计有效桩长： ___________ 实际有效桩长：m桩 号：#桩 机：#浙建监A5-02施工测量放线报验申请表工程名称：洞头县经济适用房二期工程（I标段）#楼编号：A5-2□查验合格纠正差错后再报项目监理机构（章）:总/专业监理工程师：日期：___________________ 本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份桩位定位复核验收单工程名称：洞头县经济适用房二期工程（I标段）#楼审查意见:施工单位浙江新邦建设有限公司桩机类型编号桩号坐标桩孔定位依据X=Y=办公室门口（测站点）桩号5#楼靠东南（后视点）疋位示意图分包单位检查结论专业质量检验员: 专业技术负责人:年编号:钻(冲)孔灌注桩开孔通知单洞头县经济适用房工程二期(I标段)钻(冲)孔灌注桩成孔施工记录工程名称：经济适用房二期工程(I标段) #楼桩号: _____ #_机号:—#_钻头长度：2m设计桩径：__________________ 设计桩顶标高：_______________ 设计有效桩长:—/地坪标高: ___________________ 实际孑L深: ______________________________________________________ 成孔时间：2007年月日时分至2007 年月日时分编号:钻（冲）孔灌注桩终孔验收申请单工程名称：洞头县经济适用房工程二期（［标段）#楼施工单位：浙江新邦建设有限公司开孔时间：___________________ 终孔时间: __________________ 设计有效桩长: / __________ 实际有效桩长 : ___________ m 桩号: __________ #_ 桩机: ___________ #钻（冲）孔灌注桩隐蔽工程验收记录表存在问题:质量评定年月日分包单位----------------------------- 监理（建设）单位：总包单位钻（冲）孔灌注桩二次清孔验收单工程名称：洞头县经济适用房二期工程施工单位：浙江新邦建设有限公司钻孔开孔时间：2007 年 ___ 月____ 日—时—分钻孔终孔时间：2007 年 ___ 月____ 日—时—分桩位编号：砼浇灌许可令工程名称：洞头县经济适用房工程二期（I标段）钻机编号：#桩号：#编号:灌注指挥人员张胜军到位电工值班人员许曹东到位分包单位：施工员（签字）：质量检查员：日期总包单位：施工员（签字）：质量检查员：日期监理单位：监理人员（签字）：日期：本表一式两份由监理单位、承包单位各存一份钻（冲）孔桩灌注水下混凝土记录表工程名称：洞头县经济适用房二期工程一标段）#楼2007年月日施工员：填表人：监理:混凝土灌注桩钢筋笼检验批质量验收记录010405混凝土灌注桩工程检验批质量验收记录表（GB50202-2002）表564-2 编号：010405（2）2007年月日天气：晴阴雨气温：度2007年月日天气：晴阴雨气温：度工程名称隐蔽检查内容检查意见隐蔽工程检查记录编号: 洞头县经济适用房二期工程（一标段）建设单位施工单位洞头县经济适用房建设工程指挥部浙江新邦建设有限公司图号1 B 1 A3000螺旋箍© 8@2502500800螺旋箍18@250螺旋箍1 8@100'八------------------------------------L-------5字810 心18钢筋笼总长:A螺旋箍I 8@250. 加强筋14每隔2米设一道~J B.._\/ \! \/ VB—B剖面 A —A剖面参加检查人员签字建设单位:监理单位:分包单位:总包单位:质量检验员：单位工程技术负责人：填表人:。

钻孔灌注桩的一套完整桩资料一、工程概况1.工程名称：XXXXXXXXXXXXXXXXXXXX2.工程地点：XXXXXXXXXXXXXXXXXXXX3.工程规模：XXXXXXXXXXXXXXXXXXXX4.工程性质：XXXXXXXXXXXXXXXXXXXX5.建设单位：XXXXXXXXXXXXXXXXXXXX6.设计单位：XXXXXXXXXXXXXXXXXXXX7.施工单位：XXXXXXXXXXXXXXXXXXXX二、地质条件1.地形地貌：XXXXXXXXXXXXXXXXXXXX2.地质年代：XXXXXXXXXXXXXXXXXXXX3.地层结构：XXXXXXXXXXXXXXXXXXXX4.岩土性质：XXXXXXXXXXXXXXXXXXXX5.水文地质：XXXXXXXXXXXXXXXXXXXX三、桩基设计1.桩型：钻孔灌注桩2.桩径：XXXXmm3.桩长：XXXm4.桩距：XXXmm5.桩数：XXX根6.混凝土强度等级：XXXMPa7.钢筋笼规格：XXXXmm8.护壁泥浆：XXXXXXXXXXXXXXXXXXXX9.设计依据：XXXXXXXXXXXXXXXXXXXX1.钻孔：XXXXXXXXXXXXXXXXXXXX2.清孔：XXXXXXXXXXXXXXXXXXXX3.灌注混凝土：XXXXXXXXXXXXXXXXXXXX4.钢筋笼安装：XXXXXXXXXXXXXXXXXXXX5.质量检测：XXXXXXXXXXXXXXXXXXXX6.施工要点：XXXXXXXXXXXXXXXXXXXX7.施工顺序：XXXXXXXXXXXXXXXXXXXX五、质量控制1.质量标准：XXXXXXXXXXXXXXXXXXXX2.检测方法：XXXXXXXXXXXXXXXXXXXX3.验收规范：XXXXXXXXXXXXXXXXXXXX4.质量保证措施：XXXXXXXXXXXXXXXXXXXX六、安全文明施工1.安全措施：XXXXXXXXXXXXXXXXXXXX2.文明施工：XXXXXXXXXXXXXXXXXXXX3.环保措施：XXXXXXXXXXXXXXXXXXXX七、施工进度计划1.施工准备：XXXXXXXXXXXXXXXXXXXX2.施工高峰期：XXXXXXXXXXXXXXXXXXXX3.施工周期：XXXXXXXXXXXXXXXXXXXX八、经济技术指标1.工程量：XXXXXXXXXXXXXXXXXXXX2.造价：XXXXXXXXXXXXXXXXXXXX3.人工材料机具配置：XXXXXXXXXXXXXXXXXXXX其他为钻孔灌注桩的一套完整桩资料，供参考。

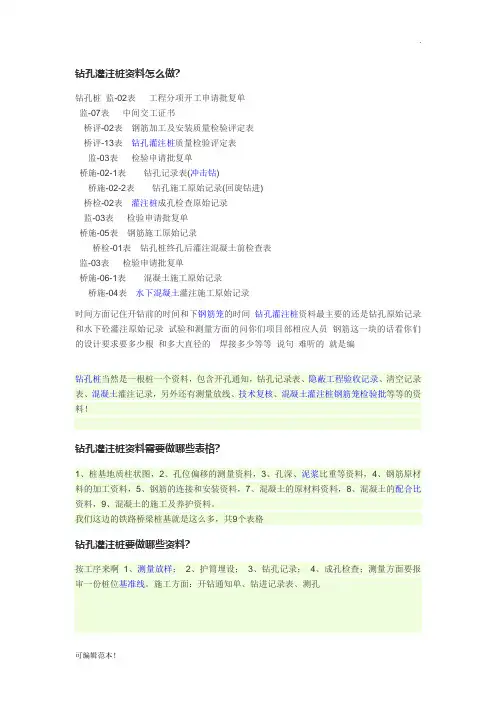

钻孔灌注桩资料怎么做?钻孔桩监-02表工程分项开工申请批复单监-07表中间交工证书桥评-02表钢筋加工及安装质量检验评定表桥评-13表钻孔灌注桩质量检验评定表监-03表检验申请批复单桥施-02-1表钻孔记录表(冲击钻)桥施-02-2表钻孔施工原始记录(回旋钻进)桥检-02表灌注桩成孔检查原始记录监-03表检验申请批复单桥施-05表钢筋施工原始记录桥检-01表钻孔桩终孔后灌注混凝土前检查表监-03表检验申请批复单桥施-06-1表混凝土施工原始记录桥施-04表水下混凝土灌注施工原始记录时间方面记住开钻前的时间和下钢筋笼的时间钻孔灌注桩资料最主要的还是钻孔原始记录和水下砼灌注原始记录试验和测量方面的问你们项目部相应人员钢筋这一块的话看你们的设计要求要多少根和多大直径的焊接多少等等说句难听的就是编钻孔桩当然是一根桩一个资料，包含开孔通知，钻孔记录表、隐蔽工程验收记录、清空记录表、混凝土灌注记录，另外还有测量放线、技术复核、混凝土灌注桩钢筋笼检验批等等的资料！钻孔灌注桩资料需要做哪些表格?1、桩基地质柱状图，2、孔位偏移的测量资料，3、孔深、泥浆比重等资料，4、钢筋原材料的加工资料，5、钢筋的连接和安装资料，7、混凝土的原材料资料，8、混凝土的配合比资料，9、混凝土的施工及养护资料。

我们这边的铁路桥梁桩基就是这么多，共9个表格钻孔灌注桩要做哪些资料?按工序来啊1、测量放样；2、护筒埋设；3、钻孔记录；4、成孔检查；测量方面要报审一份桩位基准线。

施工方面：开钻通知单、钻进记录表、测孔冲孔灌注桩验收需上交哪些资料，需要准备哪些资料？他们说的太笼统了，我给你列一下你：冲孔桩施工记录表、水下砼施工记录表、钢筋笼验收记录表、钢筋笼制作验收检验批、完工报验单（单桩）、混凝土浇注令、混凝土灌注申请单、钢筋笼隐蔽验收记录、桩隐蔽记录、冲孔灌注桩检验批。

这些就是一条桩的资料。

另外你还得提供静载、抽芯、轻触等检验报告。

海南房建资料里钻孔灌注桩资料都有哪些1、施工单位资质报审、检验中心资质报审（以前有）、混凝土资质报审；施工人员报审（特种人员：桩机操作员、电焊工、强弱电工）；2、各种方案：钻孔桩施工方案、临时用电用水方案、三防方案（忘了几防了）、安全文明施工方案等各种乱七八糟的方案；3、钢筋原材检验报告（注意出报告的日期哦）、焊条也是要报的4、桩检验资料：单桩3天同条件、单桩28天标养试压报告；桩试压报告；桩抽芯报告、桩轻触报告（以上这三项是看设计上要求，有的抽芯，有的轻触不一样）、温度记录表；混凝土强度评定表；5、钻孔桩单桩施工资料：施工记录表、水下砼灌注记录表、单桩完工报验单（钻孔灌注桩施工检验批）、钢筋笼报验单（钢筋原材检验批、灌注桩钢筋笼制作检验批、钢筋笼隐蔽验收记录表）、浇注令、现浇记录表、混凝土进场报验；6、分部分项完工验收单；钻孔灌注桩施工资料，施工单位要做哪些资料，什么顺序（目录）......？答案一：按工序来啊1、测量放样；2、护筒埋设；3、钻孔记录；4、成孔检查；5、钢筋笼加工；6、钢筋笼安装；7、砼浇筑；8、成桩检查；9、桩检10、砼坍落度报告；11、砼强度报告。

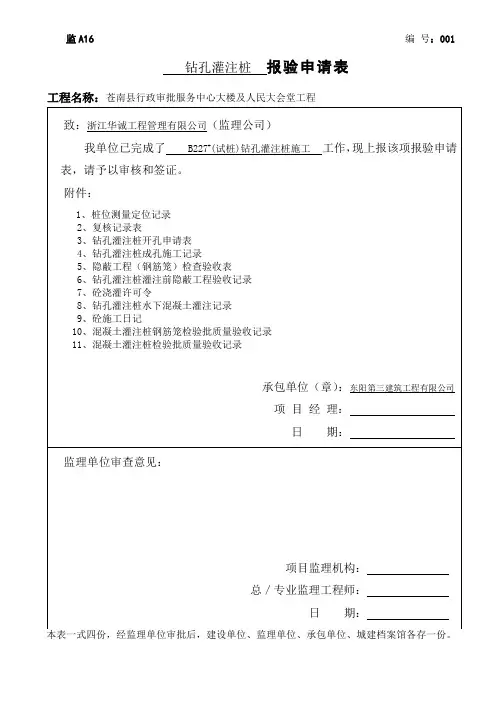

监A16编号：001钻孔灌注桩报验申请表工程名称：苍南县行政审批服务中心大楼及人民大会堂工程致：浙江华诚工程管理有限公司（监理公司）我单位已完成了 B227#(试桩)钻孔灌注桩施工工作，现上报该项报验申请表，请予以审核和签证。

附件：1、桩位测量定位记录2、复核记录表3、钻孔灌注桩开孔申请表4、钻孔灌注桩成孔施工记录5、隐蔽工程（钢筋笼）检查验收表6、钻孔灌注桩灌注前隐蔽工程验收记录7、砼浇灌许可令8、钻孔灌注桩水下混凝土灌注记录9、砼施工日记10、混凝土灌注桩钢筋笼检验批质量验收记录11、混凝土灌注桩检验批质量验收记录承包单位（章）：东阳第三建筑工程有限公司项目经理：日期：监理单位审查意见：项目监理机构：总／专业监理工程师：日期：本表一式四份，经监理单位审批后，建设单位、监理单位、承包单位、城建档案馆各存一份。

复核记录表2011年08月03日施工单位工程名称或编号分部（部项）工程名称施工图纸编号东阳第三建筑工程有限公司苍南县行政审批服务中心大楼及人民大会堂工程地基与基础结施-02复核次目复核部位单位数量自复日期自复记录桩位测量复核B227#试桩个 1 符合设计要求及规范要求以上工程已经自行复核请于2011年08月03日14:00时前来复核复核日期年月日时复核意见监理单位复核人质检员制表王卫栋钻孔灌注桩开孔申请表ZKZ-A-04 编号：A-04- 002工程名称南瑞路地块桩基工程施工单位上海基础工程有限公司桩号4—BS3#试桩钻机编号 2 #机钻机型号GPS-18设计桩顶标高（m）10.637地坪标高（m）10.637转盘标高（m）12.037设计桩径（㎜）Ф700设计孔深（m）/施工准备状态桩位复核已复核护筒埋设已埋设钻机就位对中偏西 2 ㎜，偏南3 ㎜。

钻头、钻杆长度标定已丈量各标高测定已测量机班长及操作工到位情况已到位管理人员到位情况已到位施工单位意见：各项开孔准备工作已就绪，申请开孔。

值班施工员（签字）：日期：2012-12-23 监理(业主)意见：监理单位：专业监理工程师（签字）：日期：钻孔灌注桩成孔施工记录ZKZ-A-05 编号：A-05- 001工程名称苍南县行政审批服务中心大楼及人民大会堂工程施工单位东阳第三建筑工程有限公司桩号钻机编号钻头长度(m)钻头形式三翼刮刀钻头钻头直径(㎜) Ф 800 主钻杆长度(m)设计桩径(㎜)Ф 800设计孔深(m)/日期钻孔时间接杆长度（m）机上余尺(m)本次进尺(m)累计进尺(m)地层情况施工情况自至验收意见施工单位：符合要求项目技术负责人：2011年月日监理单位：年月日钻孔灌注桩灌注前隐蔽工程验收记录ZKZ-B-02 编号：B-02- 001工程名称苍南县行政审批服务中心大楼及人民大会堂工程桩号B227#试桩开孔日期2011年08月03日16时30分成孔日期2011年08月05日14时30分验收内容项目设计及验收要求实际桩孔直径（mm）Ф800 Ф800桩孔深度有效桩长（m）≥56M63.15M桩底标高（m）/ -64.45 入持力层深度（m）入⑥3层⑥3层泥浆比重 1.15～1.20 1.15 桩孔垂直度≤1% 0.10 泥浆面标高（m）按《建筑地基与基础工程质量验收规范》GB50202-2002要求验收0.5~1.00.70 二清后孔底沉渣（mm）< 100mm 50钢筋笼节数按《建筑地基与基础工程质量验收规范》GB50202-2002要求验收以实际桩长为准8 长度（m）按《建筑地基与基础工程质量验收规范》GB50202-2002要求验收63.15+1.2（焊接头）=64.35 笼顶标高（m）按《建筑地基与基础工程质量验收规范》GB50202-2002要求验收-1.32笼底标高（m）按《建筑地基与基础工程质量验收规范》GB5002-2002要求验收-64.45导管节数 3.5+2.50×24=63.5025 长度（m）大于实际孔深63.50 导管下口离孔度距离(m)按《建筑地基与基础工程质量验收规范》GB50202-2002要求验收0.50吊筋直径（mm）Ф16mm0.00m 长度（m）按《建筑地基与基础工程质量验收规范》GB50202-2002要求验收0.00m验收意见施工单位：符合要求项目技术负责人：2011年08月06日监理单位：专业监理工程师：年月日砼浇灌许可令工程名称：苍南县行政审批服务中心大楼及人民大会堂工程桩号：B227#试桩编号：001终孔是否报验并认可已报验并认可二次清孔泥浆比重 1.15沉渣厚度测量4㎝钢筋笼焊接验收已验收当班负责人到位已到位砼后台管理人员到位已到位灌注指挥人员到位已到位电工值班人员到位已到位已具备混凝土浇灌条件，申请浇灌。

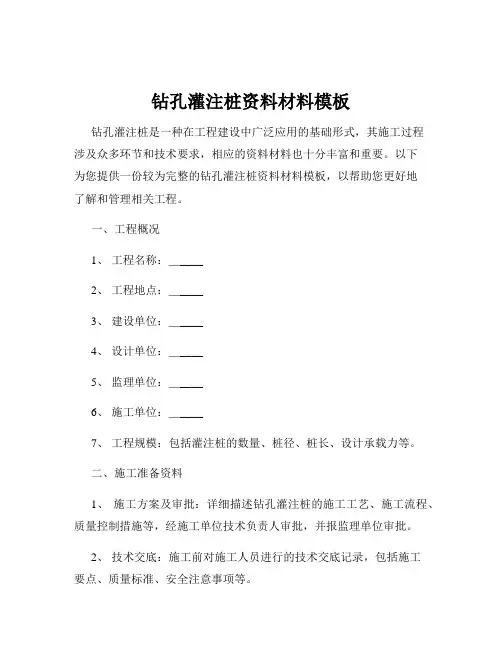

钻孔灌注桩资料材料模板钻孔灌注桩是一种在工程建设中广泛应用的基础形式，其施工过程涉及众多环节和技术要求，相应的资料材料也十分丰富和重要。

以下为您提供一份较为完整的钻孔灌注桩资料材料模板，以帮助您更好地了解和管理相关工程。

一、工程概况1、工程名称：＿____2、工程地点：＿____3、建设单位：＿____4、设计单位：＿____5、监理单位：＿____6、施工单位：＿____7、工程规模：包括灌注桩的数量、桩径、桩长、设计承载力等。

二、施工准备资料1、施工方案及审批：详细描述钻孔灌注桩的施工工艺、施工流程、质量控制措施等，经施工单位技术负责人审批，并报监理单位审批。

2、技术交底：施工前对施工人员进行的技术交底记录，包括施工要点、质量标准、安全注意事项等。

3、测量放线记录：包括桩位的测量放线成果，以及对测量控制点的复核记录。

4、原材料检验报告：钢筋：钢筋的出厂合格证、质量检验报告，以及现场抽检的力学性能试验报告。

水泥：水泥的出厂合格证、质量检验报告，以及安定性、强度等试验报告。

砂、石：砂、石的质量检验报告，以及配合比试验报告。

三、施工过程资料1、钻孔记录：记录钻孔的起止时间、钻进速度、泥浆比重、地质情况等。

2、钢筋笼制作与安装记录：包括钢筋笼的主筋规格、数量、箍筋间距、焊接质量等检查记录，以及钢筋笼安装的深度、位置等记录。

3、混凝土灌注记录：记录混凝土的配合比、坍落度、灌注起止时间、灌注量、导管埋深等。

4、泥浆性能检测记录：定期检测泥浆的比重、粘度、含砂率等性能指标的记录。

四、质量检验资料1、桩身完整性检测报告：采用低应变法、声波透射法等检测桩身完整性的报告。

2、单桩承载力检测报告：通过静载试验或高应变法检测单桩承载力的报告。

3、混凝土强度检验报告：灌注桩混凝土试块的抗压强度试验报告。

五、竣工资料1、竣工图：反映钻孔灌注桩实际施工情况的竣工图纸。

2、施工总结：对钻孔灌注桩施工过程的总结，包括施工中遇到的问题及解决方法、质量控制情况、经验教训等。

钻孔桩资料(打桩资料)什么是钻孔桩？钻孔桩是指在地面上先开挖一定深度、一定直径的孔洞，然后在孔内加入各种适当的钢筋和混凝土，再混入一些添加剂，让其达到一定的硬度和韧性，从而起到承荷的作用。

钻孔桩不同于其他的桩基础，钻孔桩是在原地孔内施工，而其他桩基础是先制成桩后再井下打进去的。

由于钻孔桩能有效避开地下管线和周围建筑物，所以进行了普及的使用。

钻孔桩的施工流程1. 地质勘探对待建造区域所在地段的地质情况进行勘探，包括地质结构、土层特性、地下水位等等，从而了解钻孔桩的孔径大小、清孔方式和受力性质。

2. 钻孔钻孔过程要根据施工图纸中的要求进行选址，选好之后，依据地质情况和孔的直径选用相应的钻杆、钻头和钻具进行施工。

钻孔的深度一般要大于设计孔深，并要留出足够的余量，以保证后续工作能够进行。

3. 清孔钻孔的总时间较长，所以要对孔内碎石，土壤等杂物进行清运，以降低钻孔工作量。

如钻孔深度较浅或地基岩石破碎程度较低，也可按设计要求利用原有土石材料进行钻孔。

4. 放钢筋一般要将钢筋加强级别达到20-30级，依据孔内钢筋配筋设计图纸采用钻机直接送入，或通过吊装+手动送入的方式，利用混凝土浇铸，避免钢筋长度超过孔深而产生的折断或挠曲。

5. 浇筑混凝土过程中需要严格控制混凝土质量，确定浇筑方向和清浆方向，避免产生空穴。

在浇筑混凝土过程中，还要考虑混凝土泵、输送等设备的保障机制，要确保设备正常运行，并及时传输中间结果，避免浇筑混凝土流程中出现问题。

钻孔桩的作用钻孔桩是基础冲力的平面构造，分类上分为交流孔、气孔锚孔、岩石桩和混凝泥壤桩等。

钻孔桩带来的好处是显而易见的，依赖于其机制和推力结构，钻孔桩具有以下优点：•有效承载力，能够支撑大重量的设施和建筑物。

•有较高的稳定性，对土壤的破坏力度较小，不会引起土层沉降等问题。

•钻孔桩在施工中，扰动范围和各种影响其施工的因素较少，对周边建筑物和管道不会造成影响。

•钻孔桩的建立，还可以通过高浓度水泥防护层材料维护与加固。

钻孔灌注桩（泥浆护壁）工程一、专业工程特点：钻孔灌注桩是按设计要求的桩径与桩长在地层中成孔，吊置钢筋笼后，向孔内灌注混凝土而成的一种桩型，其特点是：1．桩径、桩长及桩顶标高均可根据建筑的需要选择而调整，不仅可满足构造上的要求，而且可获得较大的单桩承载力。

2．成孔时需采用泥浆护浆措施，并采用水下混凝土的浇灌方式来完成桩身混凝土的浇灌。

3．在该类桩基的施工作业中不存在沉桩挤土问题，噪声及振动影响较小，对邻近建筑物、构筑物及地下管线的危害较小。

4．对各种不同地质条件的适应性强，能在淤泥、砂土、碎石土以及风化岩中成桩。

5．在成桩过程中无须搬运、堆放、吊置、锤击等，避免桩身的不利受力影响，从而可更加充分利用桩身强度，减少配筋量，节省钢材。

6．成孔作业时泥浆的处理及弃运对施工现场有一定程度的污染。

7．整个成桩过程较复杂，成桩速度比打（压）入桩慢。

二、监理的工作流程：图纸会审→审批施工组织设计→材料报验→工序报验（桩定位、成孔、清孔、钢筋卷制安、孔内砼浇灌）→阶段性验收质量评定。

（在工程竣工验收之前须按照广东省标准DBJP5-28-2001进行钻芯检验。

三、监理工作方法和措施：为使钻孔灌注桩工程监理目标的实现，监理工作主要采取“质量事前控制”、“关键工序现场监理”的方法。

1．质量事前控制：在工程开工前，对施工单位的施工方案、技术措施、质保体系和管理制度等进行认真审核，审核通过后才准许开工；同时，要对用于本工程的原材料、半成品、成品和设备（经有关部审核合格）的质量情况进行签证认可，才准许在工程中使用。

上道工序未经监理工程师签证验收，不准进行下道工序施工。

2．关键工序现场监理：在钻孔灌注桩的施工过程中，监理人员要深入施工现场，按照质量控制的内容，对施工情况进行检查，及时发现问题，提出改进意见，尽可能使质量问题消灭在萌芽状态。

混凝土水下浇灌时进行旁站监理。

四、监理工作的控制要求及目标值：（一）材料质量1．钢筋：1）检查出厂质量证明书，材料外观质量必须符合要求；2）按规定抽样检验：拉弯、电焊（进口材必须化学分析和可焊性试验），如果钢筋笼主筋没有焊接则可不做电焊试验。

钻孔灌注桩一套完整桩资料钻孔灌注桩一套完整桩资料1. 简介钻孔灌注桩是一种常用于土木工程中的基础施工方式，通过钻孔将混凝土浆注入孔中形成桩体，提供地基支撑和抗力。

本文将详细介绍钻孔灌注桩的设计、施工、检测等相关内容。

2. 设计2.1 桩基设计桩基设计是钻孔灌注桩施工中至关重要的一环。

设计应考虑地层情况、荷载要求、桩径、桩长等因素，确定合适的桩基参数。

2.2 桩基布置方案桩基布置方案应根据建筑物荷载、地基条件、现场环境等综合因素，确定合理的桩径、桩距以及桩的数量和布置形式。

2.3 桩基施工方案桩基施工方案包括钻孔施工、灌注混凝土以及孔内钢筋配置等内容。

应根据实际情况确定桩基施工的具体步骤、设备和工艺。

3. 施工3.1 地面准备工作地面准备工作包括场地平整、临时辅助设施设置、堆料区划定、施工标志标牌等。

应注意场地安全和施工环境的合理规划。

3.2 钻孔施工钻孔施工是钻孔灌注桩施工过程中的关键步骤。

应根据设计和现场要求选择合适的钻孔方式和设备。

3.3 工作台设置工作台的设置应符合安全要求，保证施工人员能够安全、方便地进行灌注混凝土、钢筋配置等作业。

3.4 灌注混凝土灌注混凝土是钻孔灌注桩的主要施工工艺环节。

应注意混凝土的配比、浇注过程中的振捣以及养护措施。

4. 检测4.1 桩身质量检测桩身质量检测包括桩的抗压强度、墩身质量等方面。

应通过非破坏性检测、抽芯取样等手段进行质量评估。

4.2 孔底承载力检测孔底承载力检测是对钻孔灌注桩的最重要的一个检测环节，可通过静载试验、动力触探等方法进行。

5. 附件本所涉及的附件包括但不限于：设计图纸、施工方案、质检报告、监测数据等。

6. 法律名词及注释本所涉及的法律名词及其注释如下：1）建设工程质量差异化管理：建设工程质量差异化管理是指根据工程的重要性和风险程度，采取不同的管理措施和要求，对不同类别、不同等级的建设项目进行质量监督和管理。

2）钻孔桩：钻孔桩是一种通过对地基进行钻孔后再注入混凝土形成的桩基。

钻孔灌注桩基础工程资料1. 工程概况本工程为XXX项目，位于XXX地区，主要包括一栋XXX层高的办公楼、一栋XXX层高的住宅楼以及相应的配套设施。

工程占地面积XXX平方米，总建筑面积XXX平方米。

本工程基础采用钻孔灌注桩基础，现就钻孔灌注桩基础工程资料进行整理和归档。

2. 地质条件根据地质勘察报告，本工程场地地层主要为第四系沉积物，自上而下依次为：素填土、粉质粘土、粉土、砂土、粉质粘土、中风化岩。

钻孔灌注桩基础施工时，应充分考虑地质条件对桩基工程的影响。

3. 设计要求根据设计文件，本工程钻孔灌注桩基础的设计要求如下：1.桩径：Φ600mm；2.桩间距：1.2m；3.桩基嵌入深度：中风化岩层不小于2.0m；4.桩身混凝土强度等级：C30；5.钢筋采用HRB400级钢筋。

4. 施工工艺钻孔灌注桩基础施工工艺流程如下：1.桩位放样：根据设计图纸，进行桩位放样，确保桩位准确无误；2.钻孔：采用旋挖钻机进行钻孔，钻孔直径应大于设计桩径，孔深应大于设计嵌入深度；3.清孔：钻孔完成后，采用压缩空气或清水对孔内进行清理，直至孔口无杂质；4.灌注混凝土：将混凝土导管插入孔底，灌注过程中应保证混凝土充满整个桩孔；5.插入钢筋笼：混凝土初凝后，将钢筋笼缓慢插入孔内，注意防止钢筋笼损坏；6.质量检测：成桩后，对桩基进行质量检测，包括桩长、桩径、混凝土强度等。

5. 质量控制钻孔灌注桩基础施工过程中，应严格按照以下质量控制措施进行：1.严格把控原材料质量，确保混凝土和钢筋符合设计要求；2.加强钻孔过程控制，确保钻孔直径、孔深等参数符合设计要求；3.控制混凝土灌注过程，防止断桩、缩颈等质量问题的发生；4.确保钢筋笼安装质量，避免钢筋笼损坏或偏位；5.成桩后，及时进行质量检测，对不合格的桩基进行处理。

6. 安全施工钻孔灌注桩基础施工过程中，应严格遵守以下安全施工规定：1.施工现场应设立安全警示标志，提醒施工人员注意安全；2.施工人员应穿戴好个人防护用品，如安全帽、口罩、手套等；3.机械设备应定期进行检查、维护，确保设备安全运行；4.施工现场应做好防火、防爆、防雷等措施；5.遇到恶劣天气或其他突发事件，应立即停止施工，确保人员安全。

钻孔灌注桩（泥浆护壁）工程资料钻孔灌注桩（泥浆护壁）工程一、专业工程特点：钻孔灌注桩是按设计要求的桩径与桩长在地层中成孔，吊置钢筋笼后，向孔内灌注混凝土而成的一种桩型，其特点是：1．桩径、桩长及桩顶标高均可根据建筑的需要选择而调整，不仅可满足构造上的要求，而且可获得较大的单桩承载力。

2．成孔时需采用泥浆护浆措施，并采用水下混凝土的浇灌方式来完成桩身混凝土的浇灌。

3．在该类桩基的施工作业中不存在沉桩挤土问题，噪声及振动影响较小，对邻近建筑物、构筑物及地下管线的危害较小。

4．对各种不同地质条件的适应性强，能在淤泥、砂土、碎石土以及风化岩中成桩。

5．在成桩过程中无须搬运、堆放、吊置、锤击等，避免桩身的不利受力影响，从而可更加充分利用桩身强度，减少配筋量，节省钢材。

6．成孔作业时泥浆的处理及弃运对施工现场有一定程度的污染。

7．整个成桩过程较复杂，成桩速度比打（压）入桩慢。

二、监理的工作流程：图纸会审→审批施工组织设计→材料报验→工序报验（桩定位、成孔、清孔、钢筋卷制安、孔内砼浇灌）→阶段性验收质量评定。

（在工程竣工验收之前须按照广东省标准DBJP5-28-2001进行钻芯检验。

三、监理工作方法和措施：为使钻孔灌注桩工程监理目标的实现，监理工作主要采取“质量事前控制”、“关键工序现场监理”的方法。

1．质量事前控制：在工程开工前，对施工单位的施工方案、技术措施、质保体系和管理制度等进行认真审核，审核通过后才准许开工；同时，要对用于本工程的原材料、半成品、成品和设备（经有关部审核合格）的质量情况进行签证认可，才准许在工程中使用。

上道工序未经监理工程师签证验收，不准进行下道工序施工。

2．关键工序现场监理：在钻孔灌注桩的施工过程中，监理人员要深入施工现场，按照质量控制的内容，对施工情况进行检查，及时发现问题，提出改进意见，尽可能使质量问题消灭在萌芽状态。

混凝土水下浇灌时进行旁站监理。

四、监理工作的控制要求及目标值：（一）材料质量1．钢筋：1）检查出厂质量证明书，材料外观质量必须符合要求；2）按规定抽样检验：拉弯、电焊（进口材必须化学分析和可焊性试验），如果钢筋笼主筋没有焊接则可不做电焊试验。

钻孔灌注桩报验资料全一、工程概述本工程为工程，位于市区，主要涉及建筑物地基处理，其中包括钻孔灌注桩。

根据设计文件，本工程采用钻孔灌注桩，以增强地基的承载能力，提高建筑物的稳定性。

二、工程材料及设备钻孔灌注桩的主要材料包括钢筋、混凝土、水泥等。

其中，钢筋采用HRB400级，混凝土采用C30等级。

设备方面，本工程采用专业的钻孔设备，以及必要的运输设备和浇筑设备。

所有材料和设备均符合设计和规范要求。

三、施工过程在施工前，我们进行了充分的地质勘察和设计，制定了详细的施工方案和质量控制措施。

施工过程中，我们严格遵守施工规范，确保每一道工序都符合质量要求。

我们进行场地平整和测量放线，确定桩位和钻孔深度。

然后，使用专业钻孔设备进行钻孔，并及时清理孔内的渣土。

钻孔完成后，我们进行钢筋笼的制作和安装，然后进行混凝土的浇筑。

浇筑完成后，进行养护和检测，确保桩体的质量。

四、质量检测与验收在每一道工序完成后，我们都进行了严格的质量检测。

对于钢筋笼的制作和安装，我们进行了尺寸检测和焊接质量检测。

对于混凝土的浇筑，我们进行了坍落度检测和试块制作。

所有检测结果均符合设计和规范要求。

在验收过程中，我们整理了所有的施工记录和检测报告，提交给监理单位和建设单位进行审查。

经过严格的审查和讨论，本工程的钻孔灌注桩施工被评定为优良工程，满足设计和使用要求。

五、总结与建议通过本次钻孔灌注桩的施工，我们积累了丰富的经验教训。

我们认识到地质勘察和设计工作的重要性，必须对地质条件有充分的了解和认识。

施工过程中必须严格遵守施工规范，确保每一道工序都符合质量要求。

质量检测和验收工作必须细致、全面，确保工程质量和安全。

针对本次工程的成功经验，我们建议在其他类似工程项目中加以推广和应用。

我们也建议在未来的施工中继续加强质量管理和控制工作，确保工程质量和安全。

钻孔灌注桩报验资料一、概述钻孔灌注桩是一种在施工过程中通过机械钻孔的方式，将混凝土灌入设计好的桩孔中，形成地下连续墙或者桩基的技术。

钻孔灌注桩资料(全套)钻孔灌注桩资料(全套)一、引言钻孔灌注桩作为一种深基坑支护的重要方法，其承载能力和变形特性受到工程施工、材料选择、孔壁嵌岩程度等多方面因素的影响。

为了确保工程质量和安全，本文对钻孔灌注桩的相关资料进行了详细细化的整理和总结。

二、工程背景钻孔灌注桩常应用于大型建筑和桥梁工程中，主要用于增加基础承载能力和提高土体的稳定性。

本章节包括工程需求、地质情况、设计要求等。

三、工程方案1. 钻孔设计：包括钻孔直径、井筒型式、钻孔深度等；2. 灌注桩设计：包括灌注桩直径、灌注桩间距、灌注混凝土配合比等；3. 施工工序与方法：详细描述钻孔灌注桩的施工工序和使用的施工机械设备。

四、材料选用1. 桩身材料：对灌注桩桩身所使用的材料进行详细介绍，包括灌注混凝土配合比、强度等；2. 嵌岩料材料：介绍灌注桩井筒与岩石之间填充的材料性质和选择方法。

五、施工工艺1. 钻孔施工：包括钻孔设备、钻孔工序、孔壁处理等；2. 灌注桩施工：包括灌注设备、灌注方法、振捣方式等；3. 桩顶处理：介绍桩顶预留孔的施工方法。

六、质量控制1. 施工过程质量控制：包括对钻孔过程和灌注桩过程的质量控制措施；2. 成品质量控制：介绍对钻孔灌注桩成品进行质量检验和验收的方法。

七、安全措施1. 施工安全措施：包括对施工人员、施工机械的安全要求；2. 桩基附近安全预防措施：介绍钻孔灌注桩施工周边环境的安全防护措施。

八、工程实例本章节通过实际工程案例，展示钻孔灌注桩在不同工程条件下的施工情况和效果。

九、总结与展望通过对钻孔灌注桩的资料整理和细化，总结出其中的关键问题和需要进一步研究的方向。

十、附件列表1. 工程图纸；2. 灌注桩资料；3. 设计文件。

十一、法律名词及注释1. 钻孔灌注桩：指在土层中钻孔并注入灌注料的一种地基处理方法。

2. 施工机械设备：指用于钻孔和灌注桩施工的机械设备，如钻机、搅拌车等。
